  1. 班班都有機器人 旗立資訊2008/04

  2. Bill Gates 說 • 「今日的機器人產業，恰似30年前的個人電腦」 • 「繼電腦與網路後，機器人將成為下一個超級科技新星」 - 【家家都有機器人】科學人雜誌2007/02

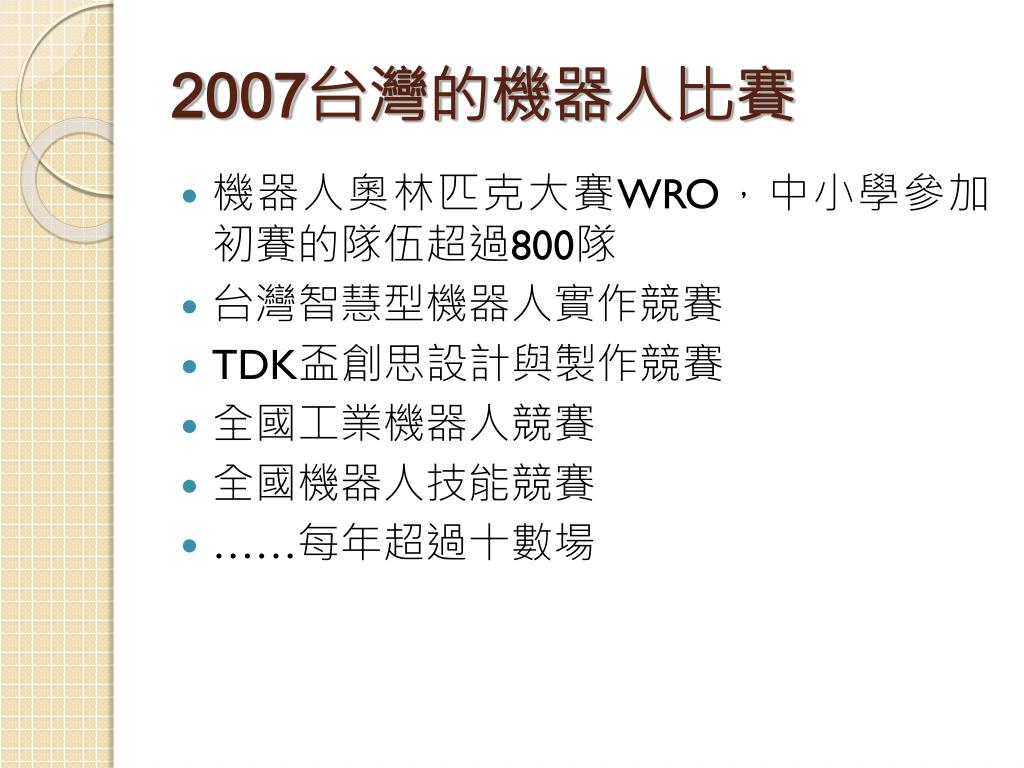

  3. 2007台灣的機器人比賽 • 機器人奧林匹克大賽WRO，中小學參加初賽的隊伍超過800隊 • 台灣智慧型機器人實作競賽 • TDK盃創思設計與製作競賽 • 全國工業機器人競賽 • 全國機器人技能競賽 • ……每年超過十數場

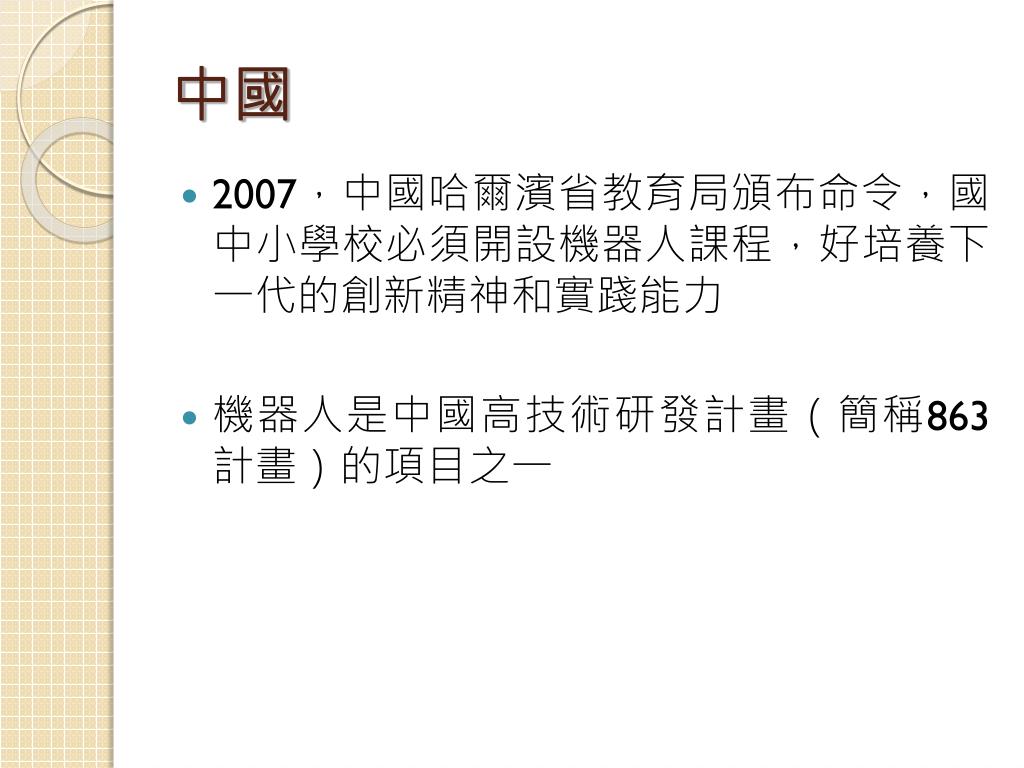

  4. 中國 • 2007，中國哈爾濱省教育局頒布命令，國中小學校必須開設機器人課程，好培養下一代的創新精神和實踐能力 • 機器人是中國高技術研發計畫（簡稱863計畫）的項目之一

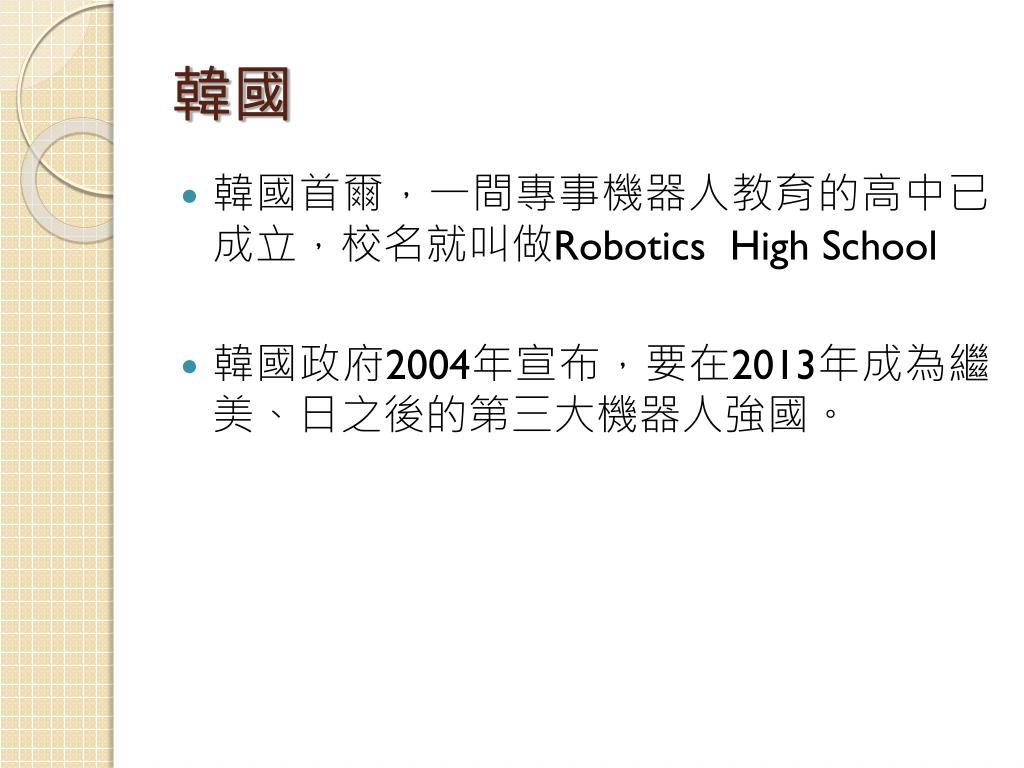

  5. 韓國 • 韓國首爾，一間專事機器人教育的高中已成立，校名就叫做Robotics High School • 韓國政府2004年宣布，要在2013年成為繼美、日之後的第三大機器人強國。

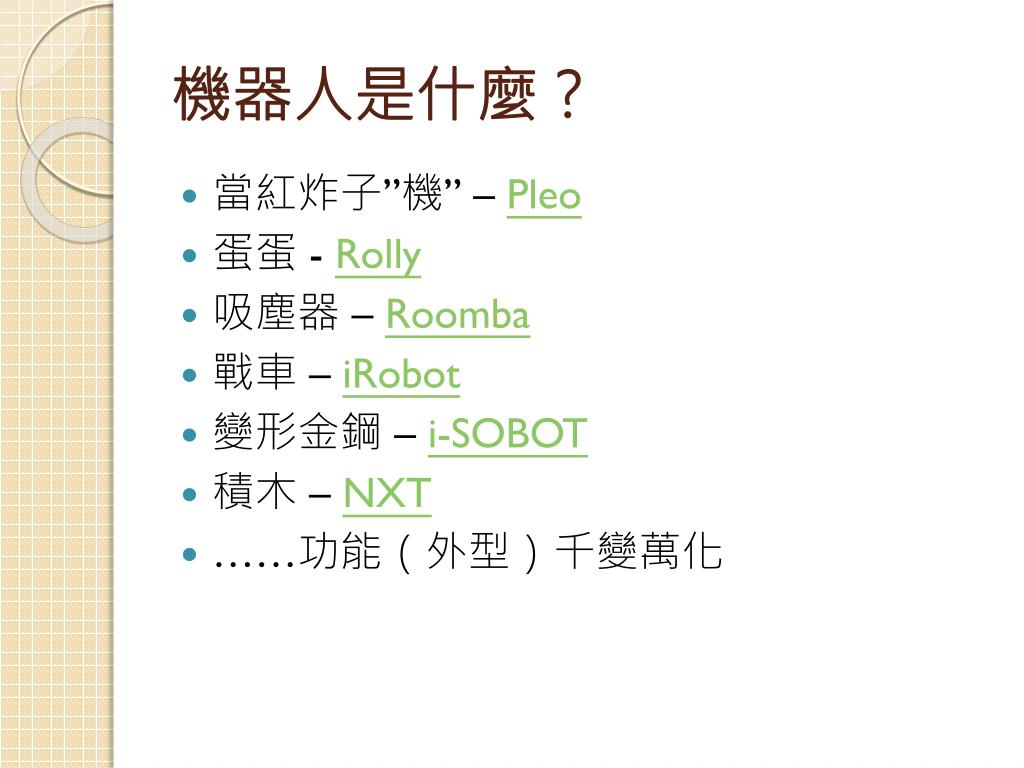

  6. 機器人是什麼？ • 當紅炸子”機” – Pleo • 蛋蛋 - Rolly • 吸塵器 – Roomba • 戰車 – iRobot • 變形金鋼 – i-SOBOT • 積木 – NXT • ……功能（外型）千變萬化

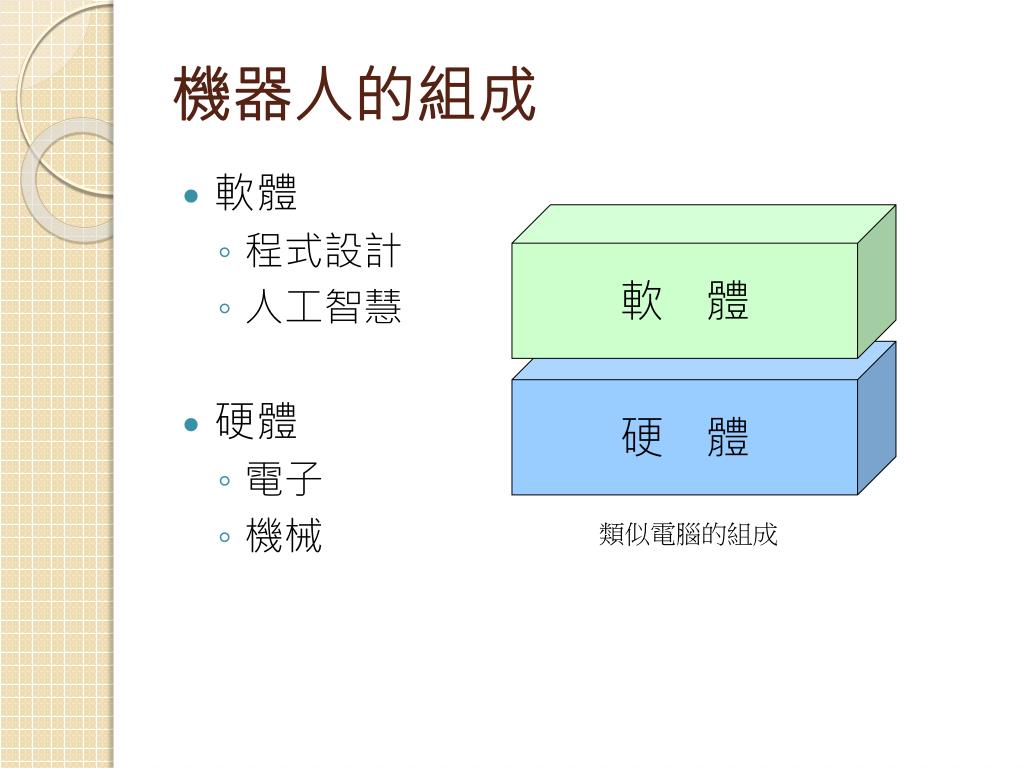

  7. 軟 體 硬 體 類似電腦的組成 機器人的組成 • 軟體 • 程式設計 • 人工智慧 • 硬體 • 電子 • 機械

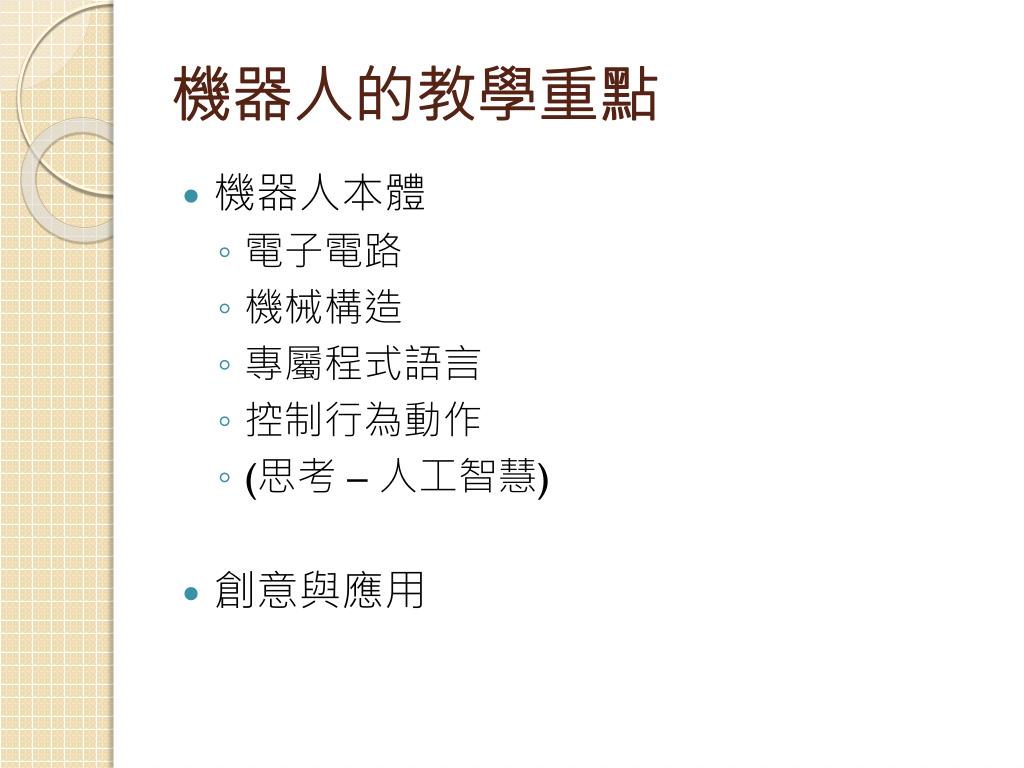

  8. 機器人的教學重點 • 機器人本體 • 電子電路 • 機械構造 • 專屬程式語言 • 控制行為動作 • (思考 – 人工智慧) • 創意與應用

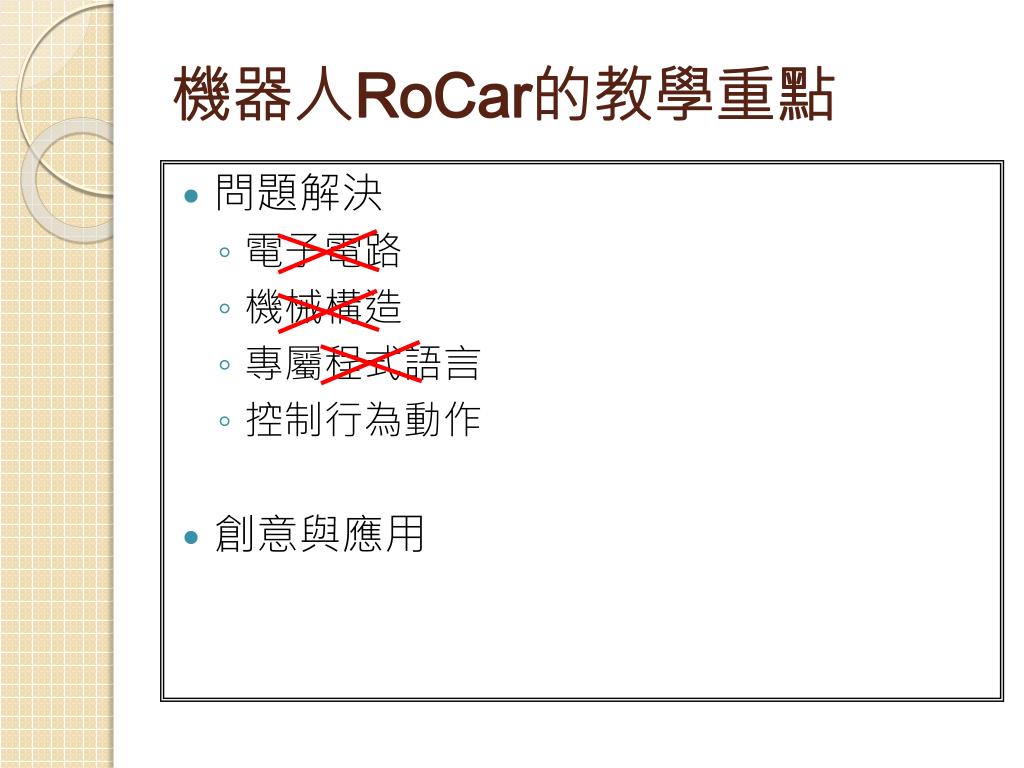

  9. 機器人RoCar的教學重點 • 問題解決 • 電子電路 • 機械構造 • 專屬程式語言 • 控制行為動作 • 創意與應用

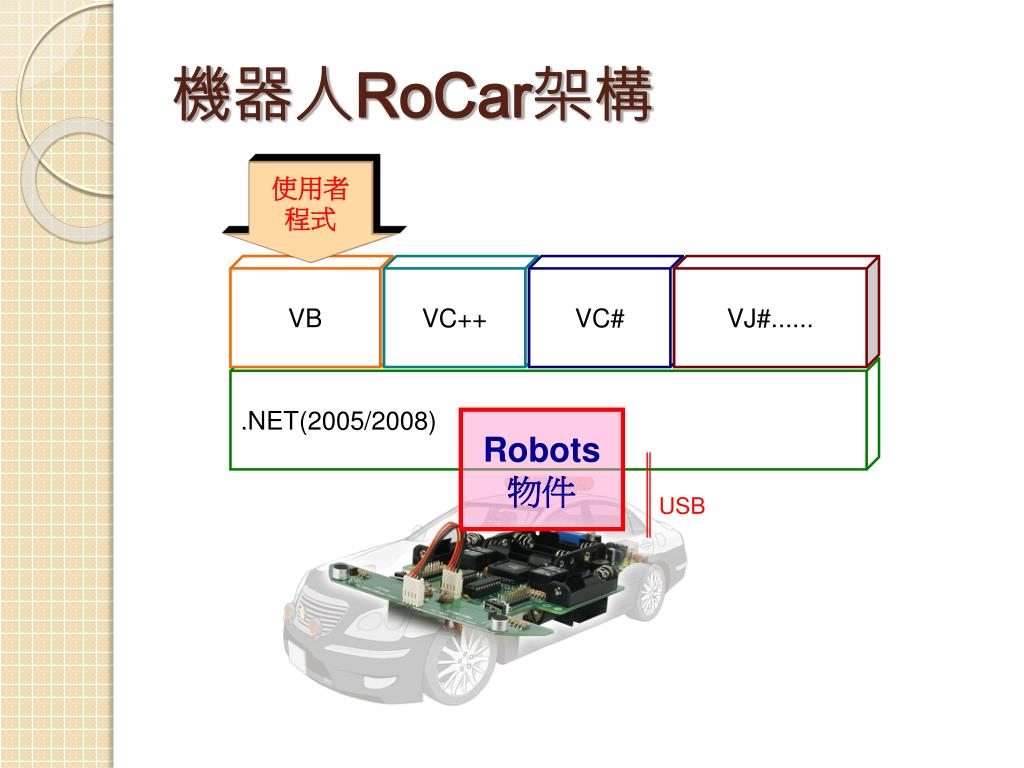

  10. 機器人RoCar架構 VB VC++ VC# VJ#...... .NET(2005/2008) 使用者 程式 Robots 物件 USB

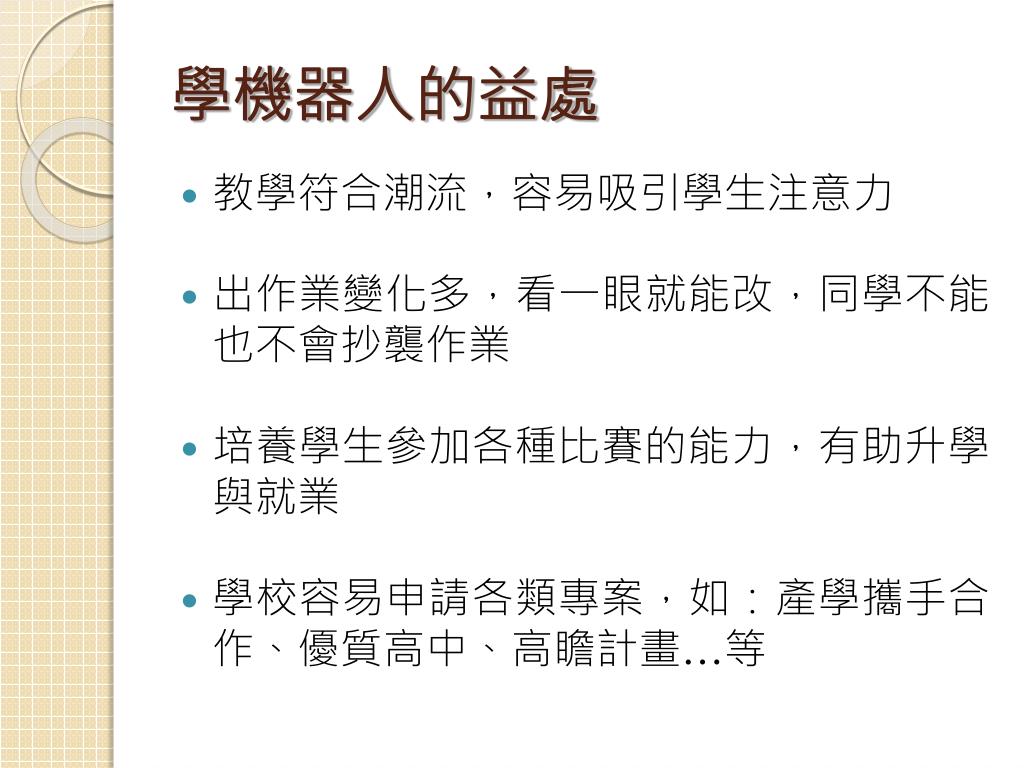

  11. 學機器人的益處 • 教學符合潮流，容易吸引學生注意力 • 出作業變化多，看一眼就能改，同學不能也不會抄襲作業 • 培養學生參加各種比賽的能力，有助升學與就業 • 學校容易申請各類專案，如：產學攜手合作、優質高中、高瞻計畫…等

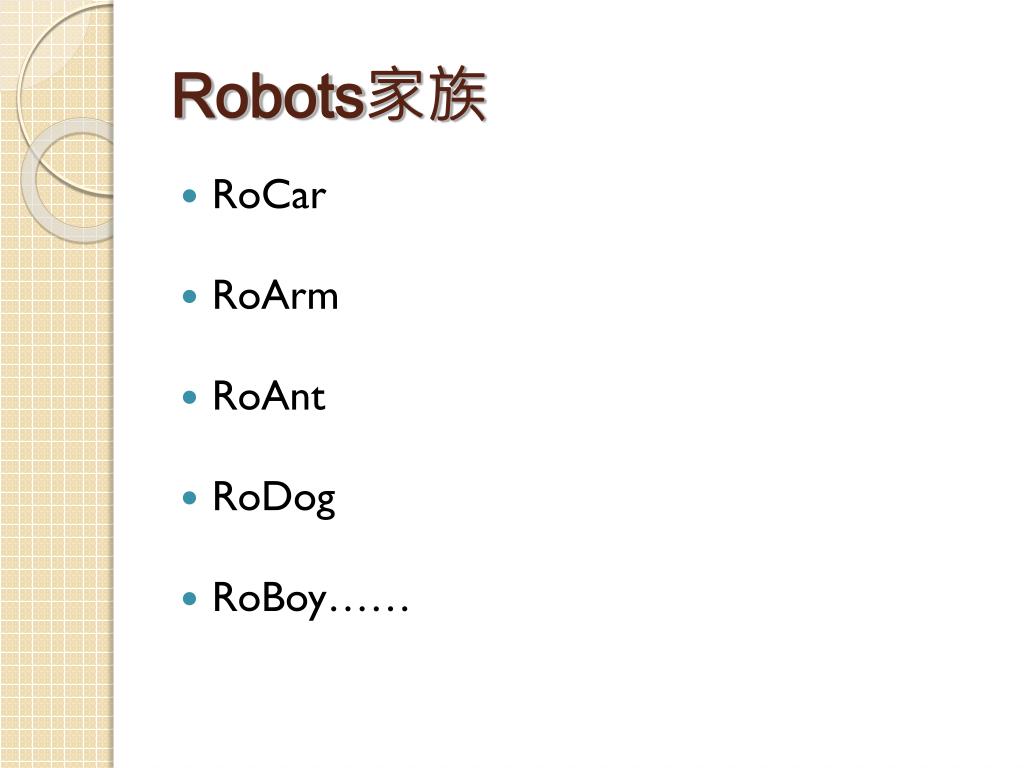

  12. Robots家族 • RoCar • RoArm • RoAnt • RoDog • RoBoy……

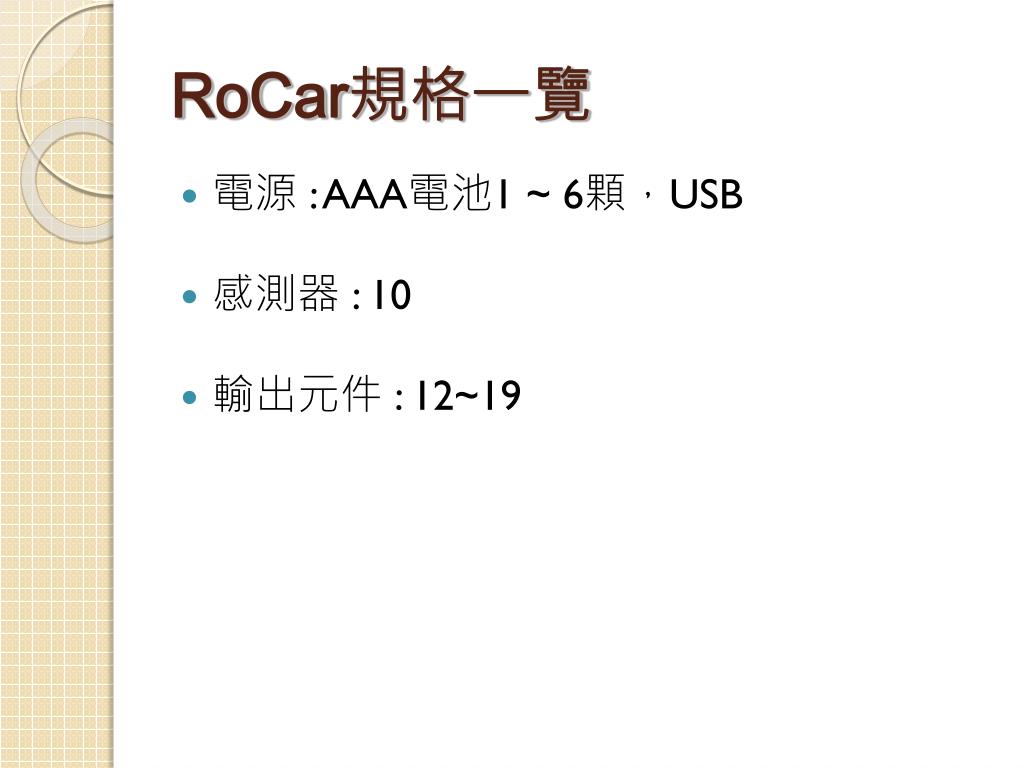

  13. RoCar規格一覽 • 電源 : AAA電池1 ~ 6顆，USB • 感測器 : 10 • 輸出元件 : 12~19

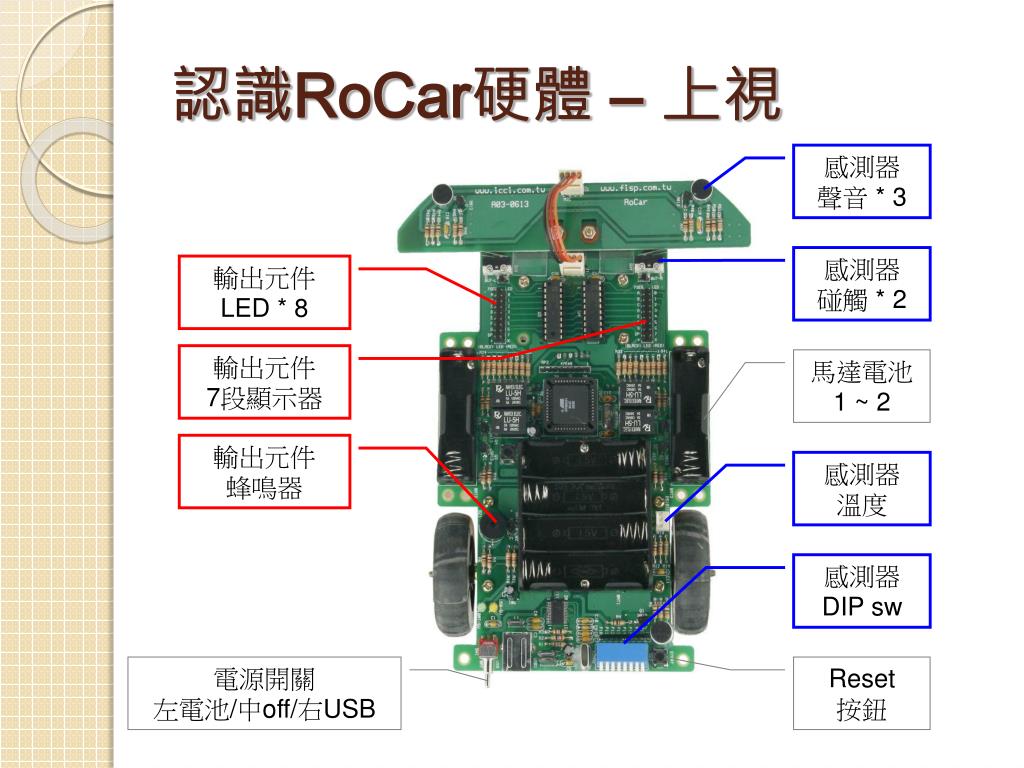

  14. 認識RoCar硬體 –上視 感測器 聲音 * 3 感測器 碰觸 * 2 輸出元件 LED * 8 輸出元件 7段顯示器 馬達電池 1 ~ 2 輸出元件 蜂鳴器 感測器 溫度 感測器DIP sw 電源開關 左電池/中off/右USB Reset 按鈕

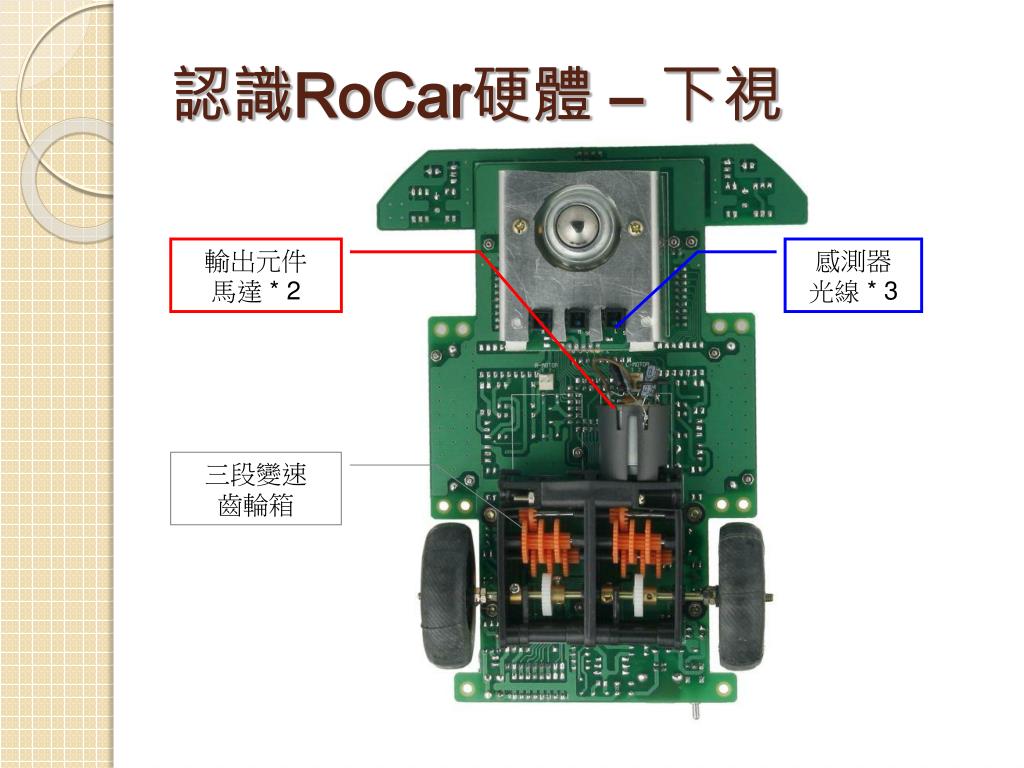

  15. 認識RoCar硬體 –下視 輸出元件 馬達 * 2 感測器 光線 * 3 三段變速 齒輪箱

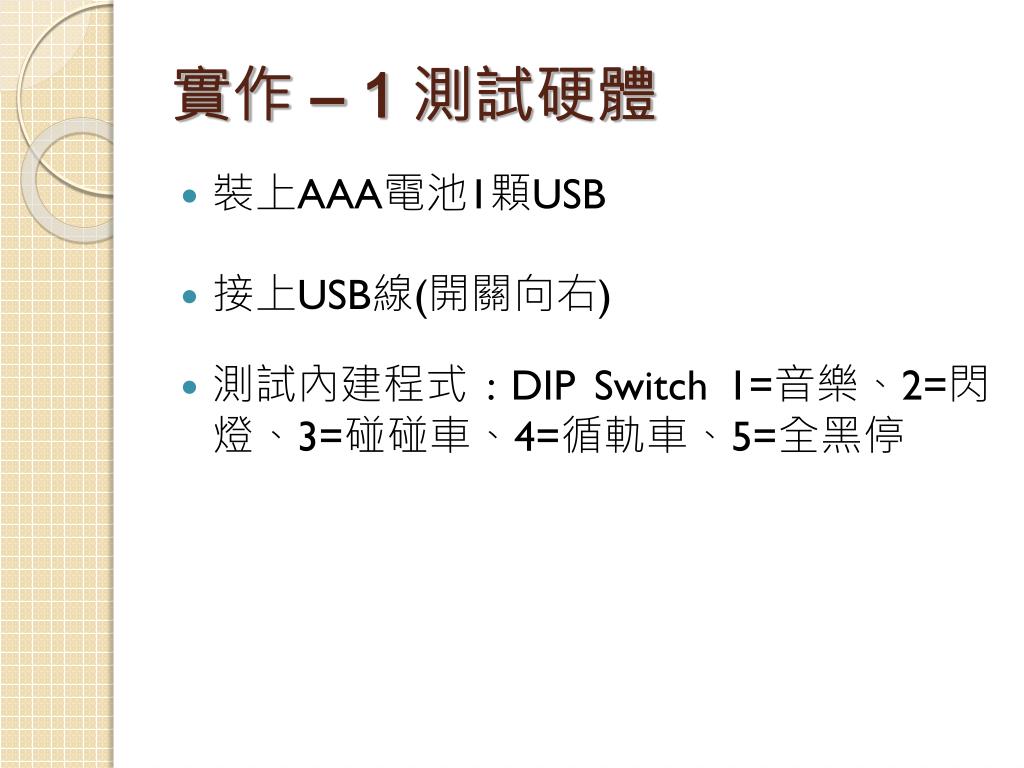

  16. 實作 – 1 測試硬體 • 裝上AAA電池1顆USB • 接上USB線(開關向右) • 測試內建程式 : DIP Switch 1=音樂、2=閃燈、3=碰碰車、4=循軌車、5=全黑停

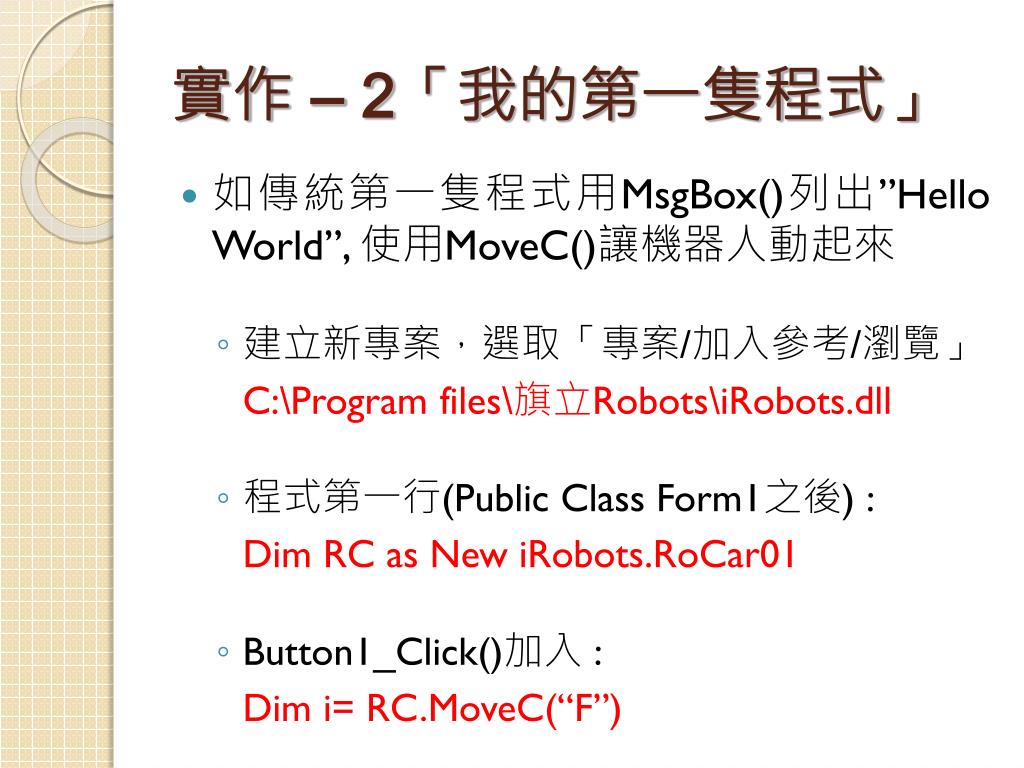

  17. 實作 – 2「我的第一隻程式」 • 如傳統第一隻程式用MsgBox()列出”Hello World”, 使用MoveC()讓機器人動起來 • 建立新專案，選取「專案/加入參考/瀏覽」 C:\Program files\旗立Robots\iRobots.dll • 程式第一行(Public Class Form1之後) : Dim RC as New iRobots.RoCar01 • Button1_Click()加入 : Dim i= RC.MoveC(“F”)

  18. 實作 – 3「機器人搖控器」 • 改善前一實作，變成有”前、後、左、右、停”共5按鈕之程式 • 開啟前一專案，選取「檔案/匯出範本」，方便以後取用 • 新建專案，選取「我的範本」中前述匯出檔案 • 在Form1中增加四個Button，並寫入相對應的程式碼，利用MoveC()

  19. 實作 – 4「LED跑馬燈」 • 使用迴圈、數字系統：10/2/16進位及之間的相互轉換 • 在Button1_Click()中加入程式碼 Dim I, j As Integer For j = 0 To 7 i = RC.SSDisplayOut(2, j + 1) ‘每次加1 i = RC.LEDsOut(1, 2 ^ j) '每次進位，-2-4-8... RC.WaitN(300) Next

  20. 實作 – 5「LED跑馬燈II」 • 續前，利用巢狀廻圈讓LEDs來回跑，並用全域變數使其停止 Do Until bStop For j = 0 To 7 i = RC.LEDsOut(1, 2 ^ j) RC.WaitN(100) ‘暫停1/10秒 Next For j = 7 To 0 Step -1 i = RC.LEDsOut(1, 2 ^ j) RC.WaitN(100) Next Loop

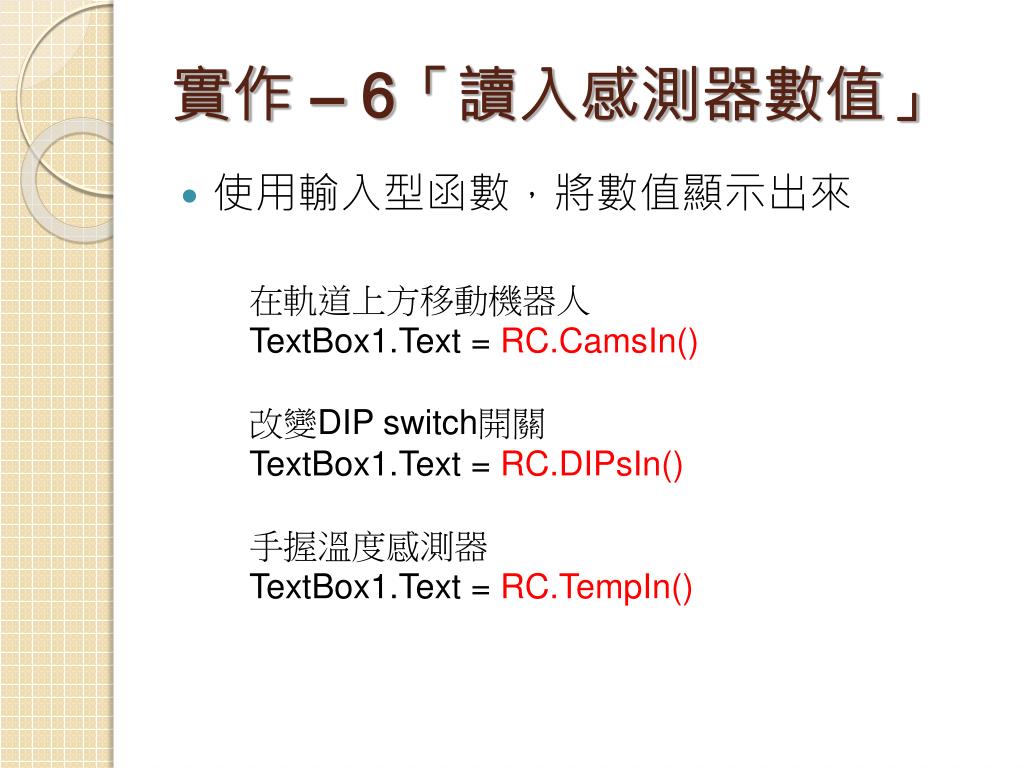

  21. 實作 – 6「讀入感測器數值」 • 使用輸入型函數，將數值顯示出來 在軌道上方移動機器人 TextBox1.Text = RC.CamsIn() 改變DIP switch開關 TextBox1.Text = RC.DIPsIn() 手握溫度感測器 TextBox1.Text = RC.TempIn()

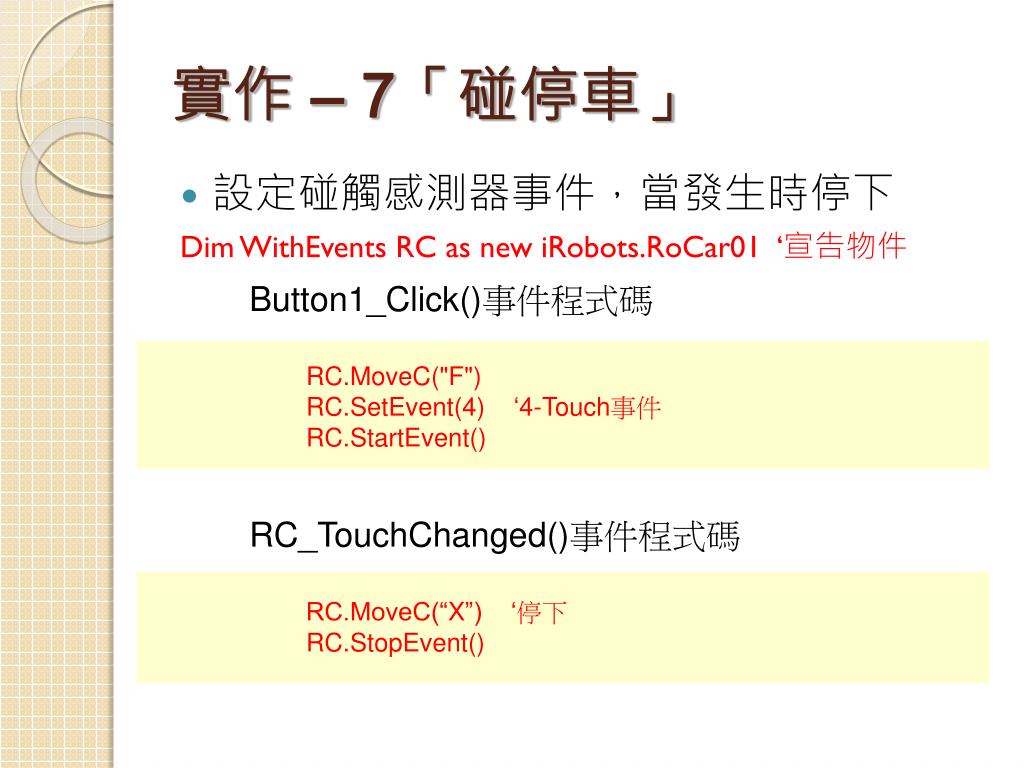

  22. 實作 – 7「碰停車」 • 設定碰觸感測器事件，當發生時停下 Dim WithEvents RC as new iRobots.RoCar01 ‘宣告物件 Button1_Click()事件程式碼 RC.MoveC("F") RC.SetEvent(4) ‘4-Touch事件 RC.StartEvent() RC_TouchChanged()事件程式碼 RC.MoveC(“X”) ‘停下 RC.StopEvent()

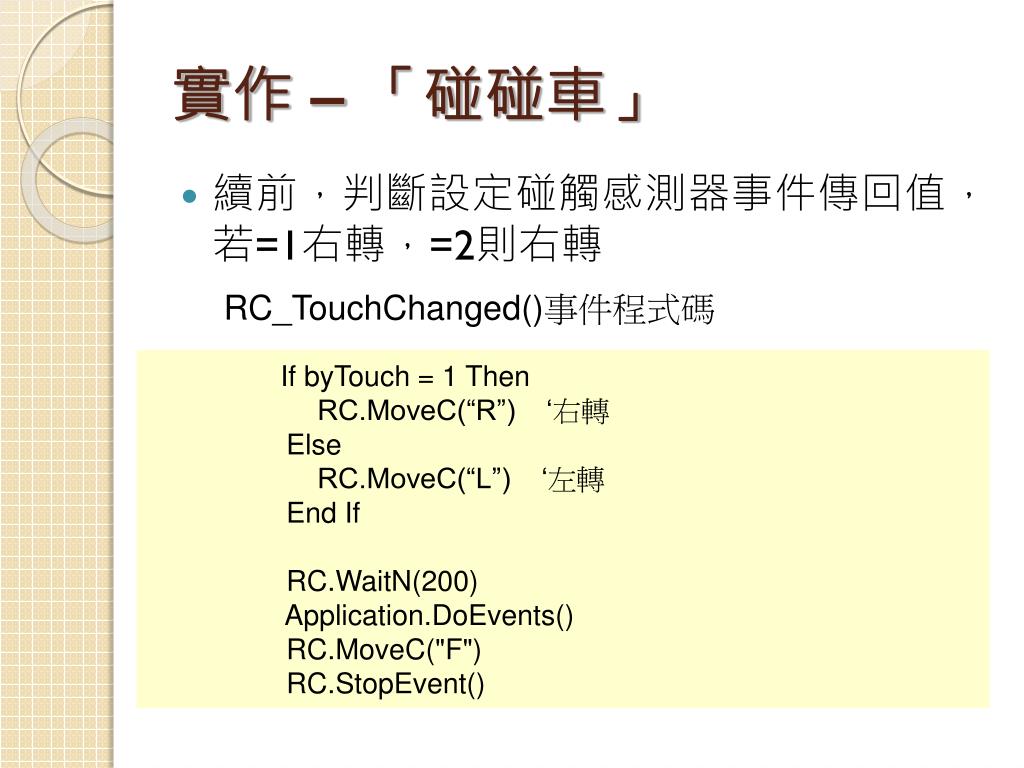

  23. 實作 –「碰碰車」 • 續前，判斷設定碰觸感測器事件傳回值，若=1右轉，=2則右轉 • RC_TouchChanged()事件程式碼 • If byTouch = 1 Then • RC.MoveC(“R”) ‘右轉 • Else • RC.MoveC(“L”) ‘左轉 • End If • RC.WaitN(200) • Application.DoEvents() • RC.MoveC("F") • RC.StopEvent()

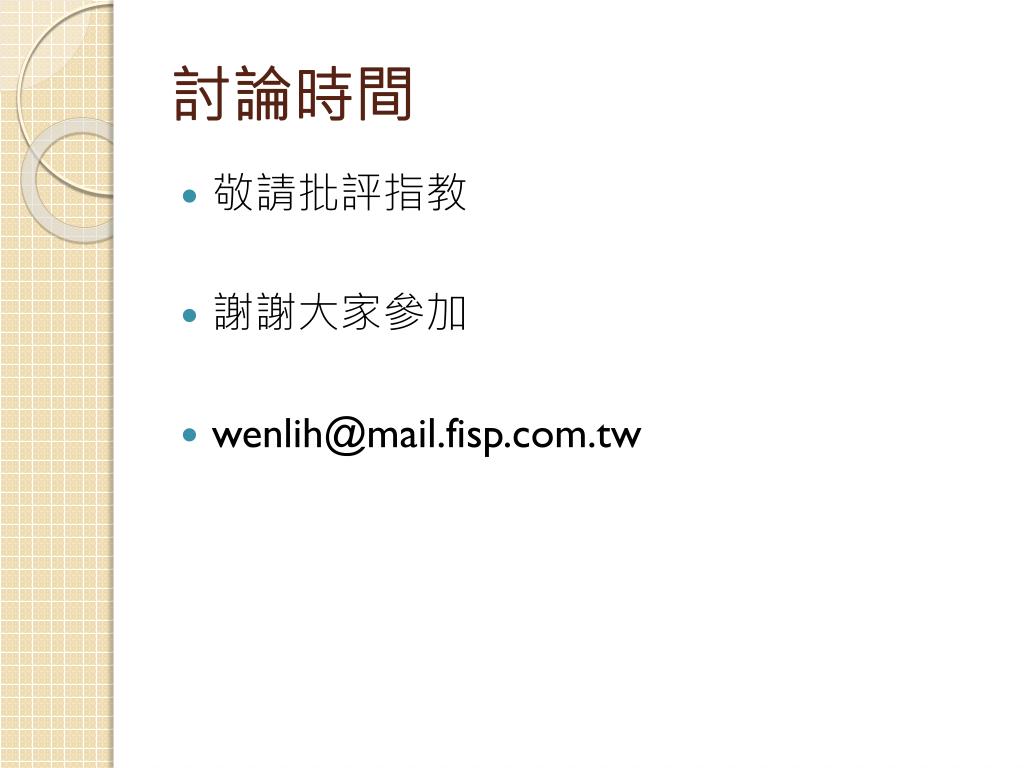

  24. 討論時間 • 敬請批評指教 • 謝謝大家參加 • wenlih@mail.fisp.com.tw
