  1. Морской государственныйуниверситет имени Г. И. Невельского Инженерный компьютерный центр VECTOR Автоматизированная система структурирования схем рычажных механизмов Visual Structure Editor Автор идеи – проф. Кузлякина В.В.

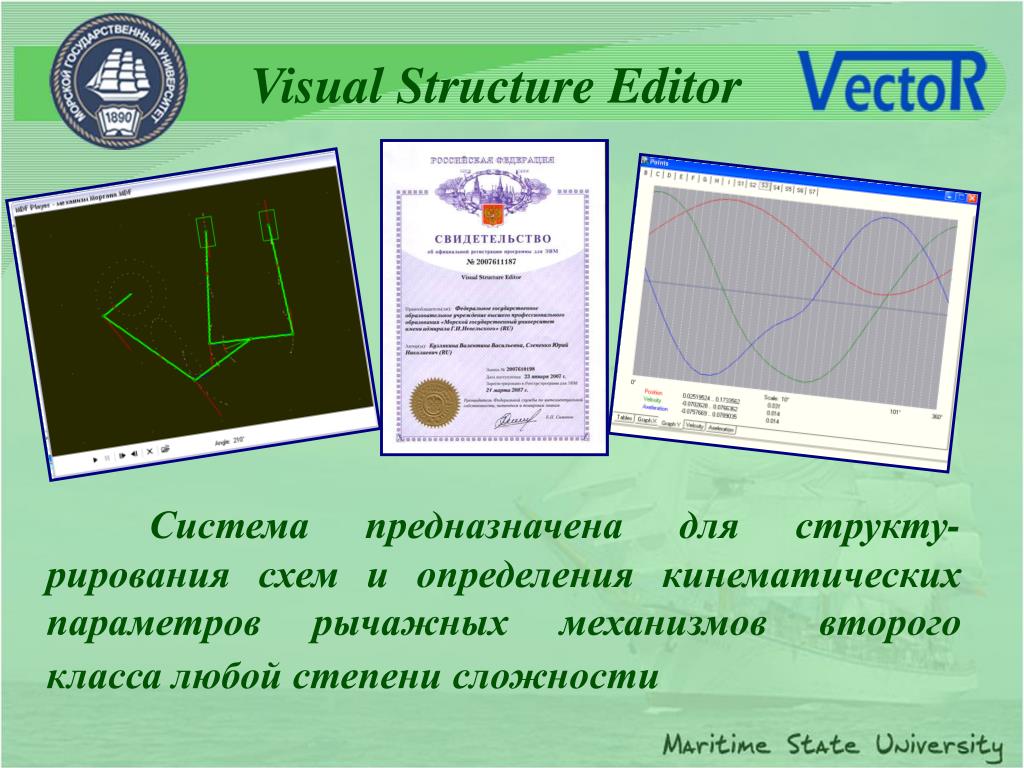

  2. Visual Structure Editor Система предназначена для структу-рирования схем и определения кинематических параметров рычажных механизмов второго класса любой степени сложности

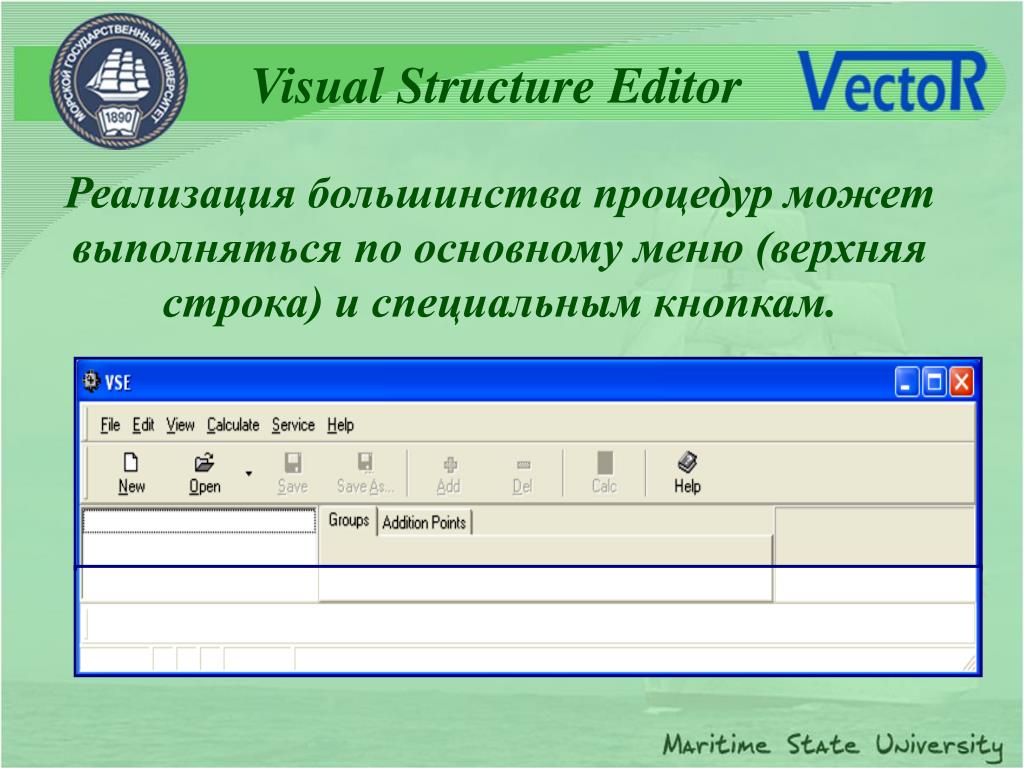

  3. Visual Structure Editor Реализация большинства процедур может выполняться по основному меню (верхняя строка) и специальным кнопкам.

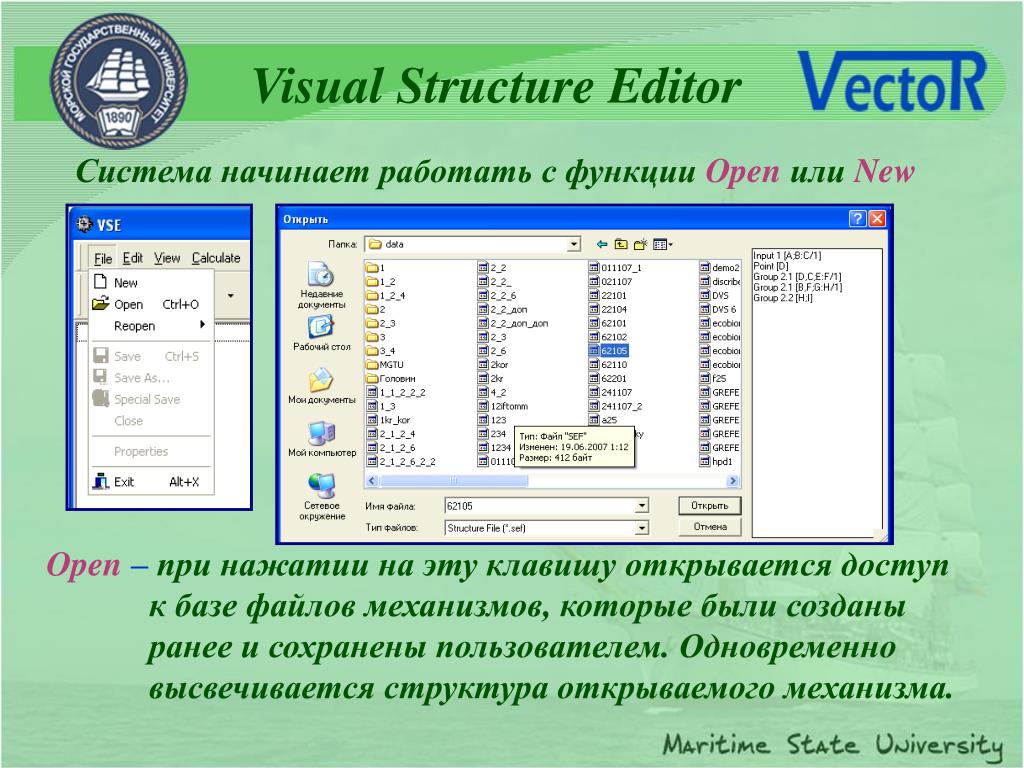

  4. Visual Structure Editor Система начинает работать с функцииOpenилиNew Open– при нажатии на эту клавишу открывается доступ к базе файлов механизмов, которые были созданы ранее и сохранены пользователем. Одновременно высвечивается структура открываемого механизма.

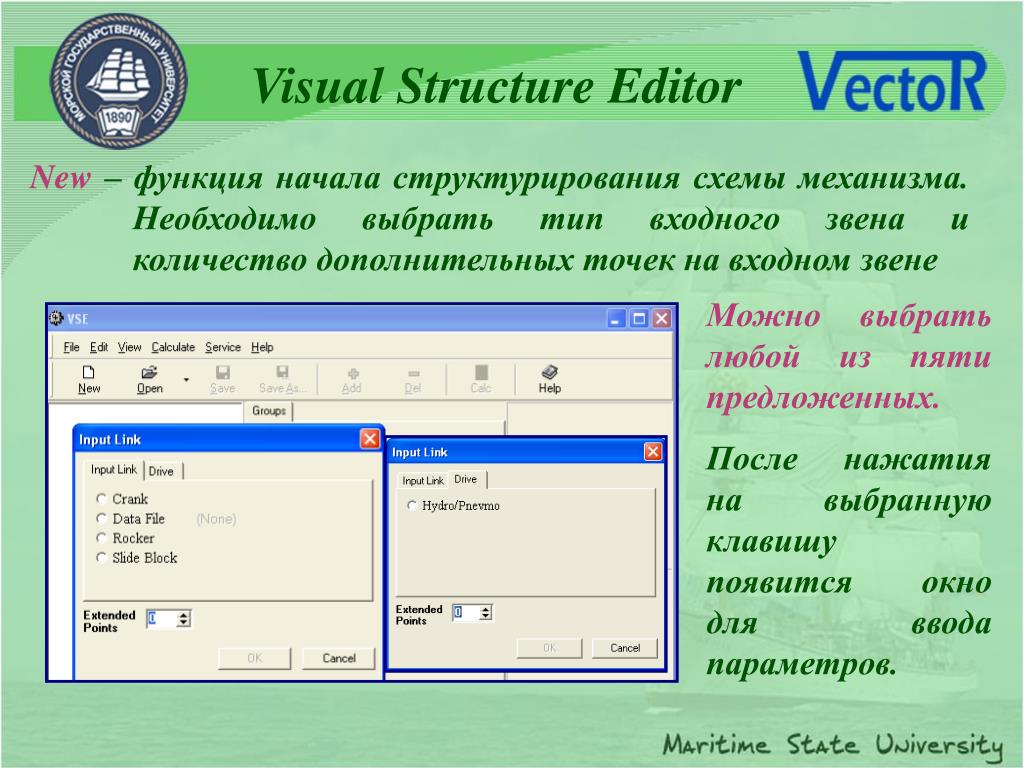

  5. Visual Structure Editor New– функция начала структурирования схемы механизма. Необходимо выбрать тип входного звена и количество дополнительных точек на входном звене Можно выбрать любой из пяти предложенных. После нажатия на выбранную клавишу появится окно для ввода параметров.

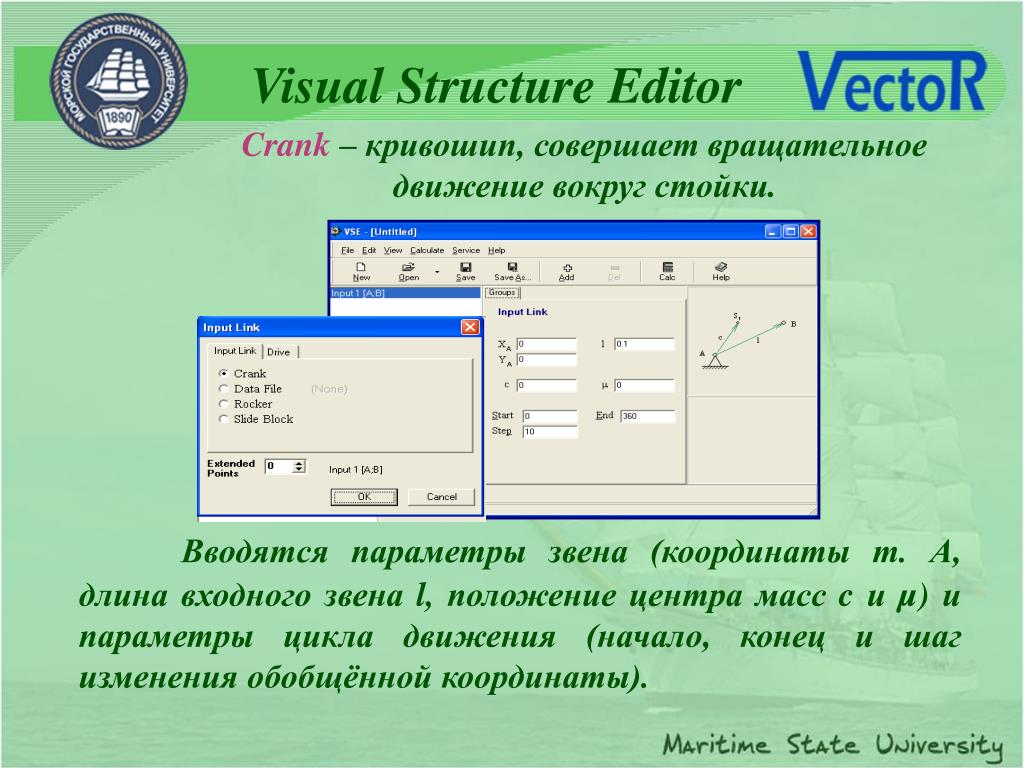

  6. Visual Structure Editor Crank– кривошип, совершает вращательное движение вокруг стойки. Вводятся параметры звена (координаты т. А, длина входного звена l, положение центра масс c иµ) и параметры цикла движения (начало, конец и шаг изменения обобщённой координаты).

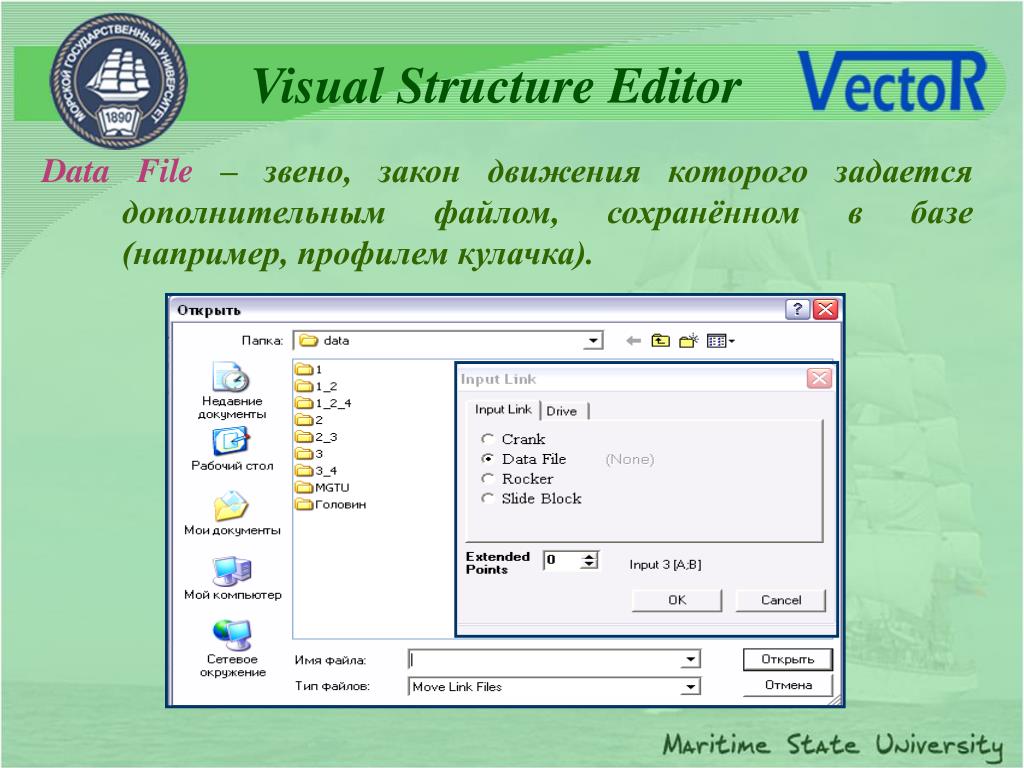

  7. Visual Structure Editor Data File– звено, закон движения которого задается дополнительным файлом, сохранённом в базе (например, профилем кулачка).

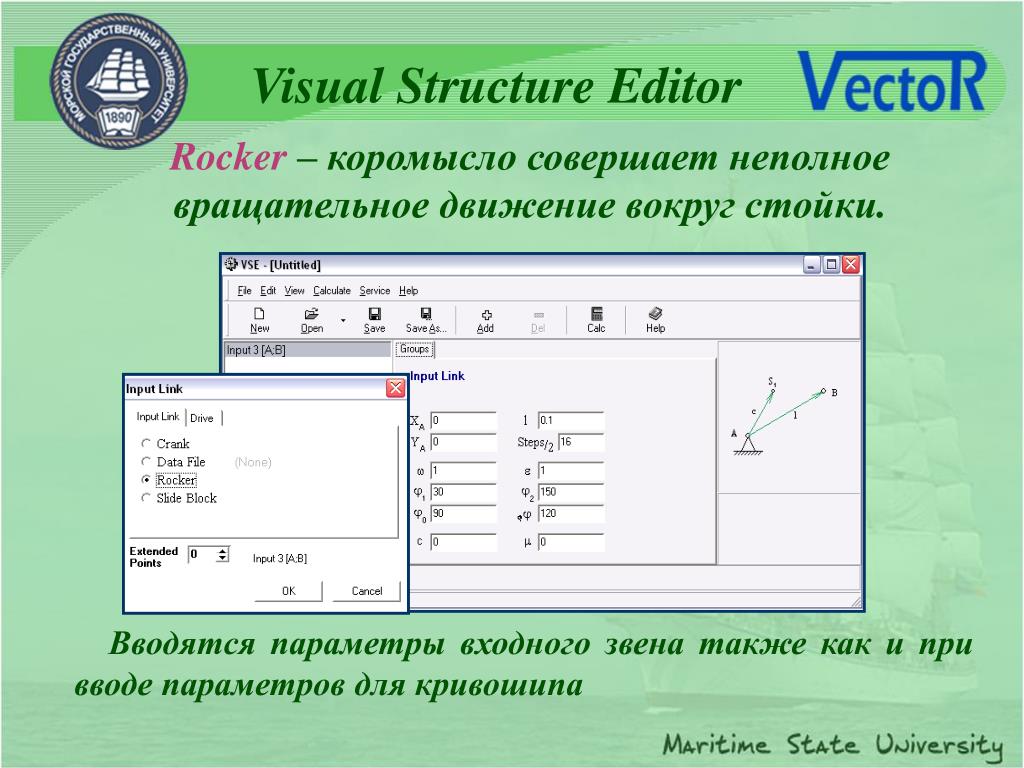

  8. Visual Structure Editor Rocker– коромысло совершает неполное вращательное движение вокруг стойки. Вводятся параметры входного звена также как и при вводе параметров для кривошипа

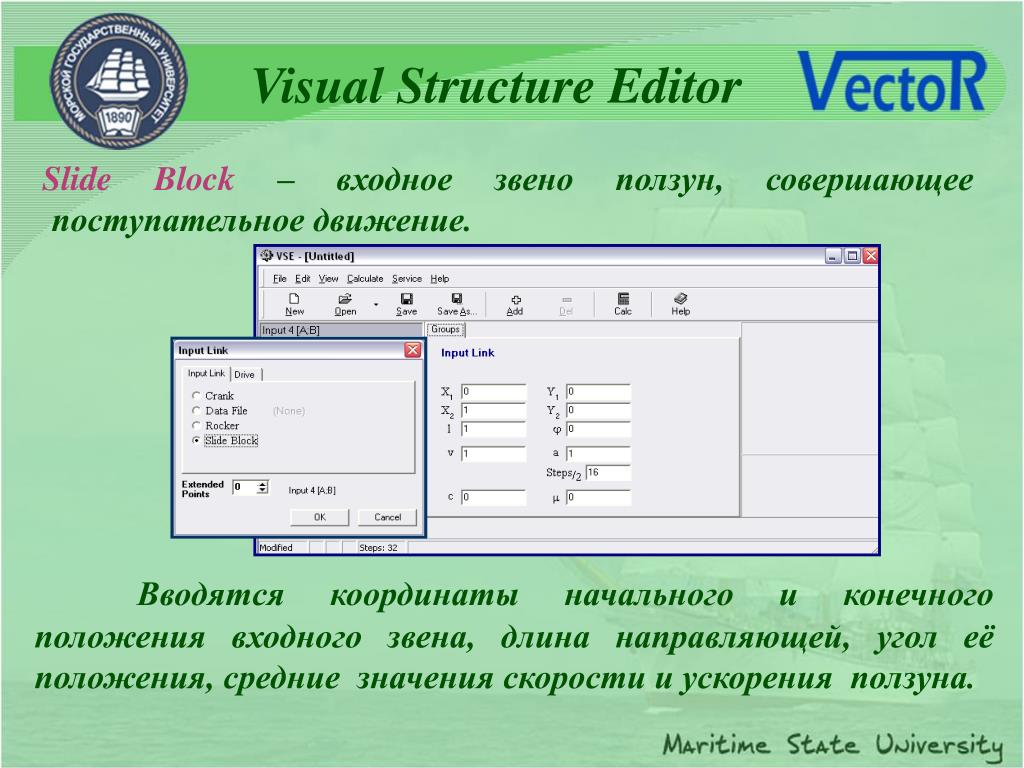

  9. Visual Structure Editor Slide Block– входное звено ползун, совершающее поступательное движение. Вводятся координаты начального и конечного положения входного звена, длина направляющей, угол её положения, средние значения скорости и ускорения ползуна.

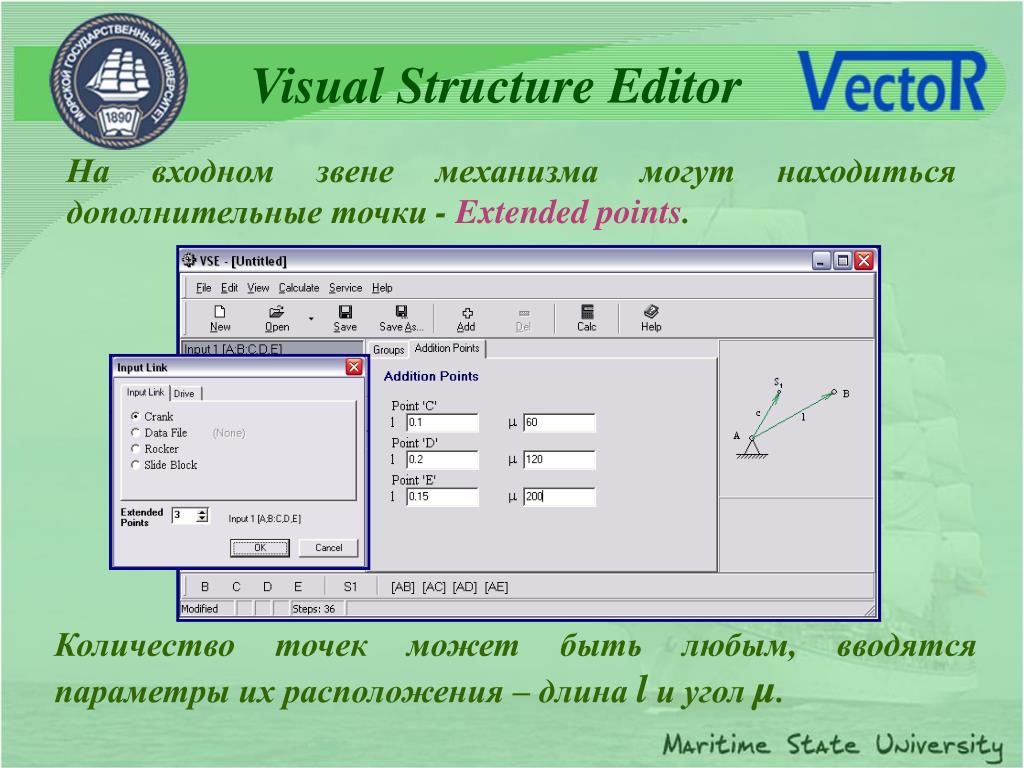

  10. Visual Structure Editor На входном звене механизма могут находиться дополнительные точки - Extended points. Количество точек может быть любым, вводятся параметры их расположения – длина lи угол µ.

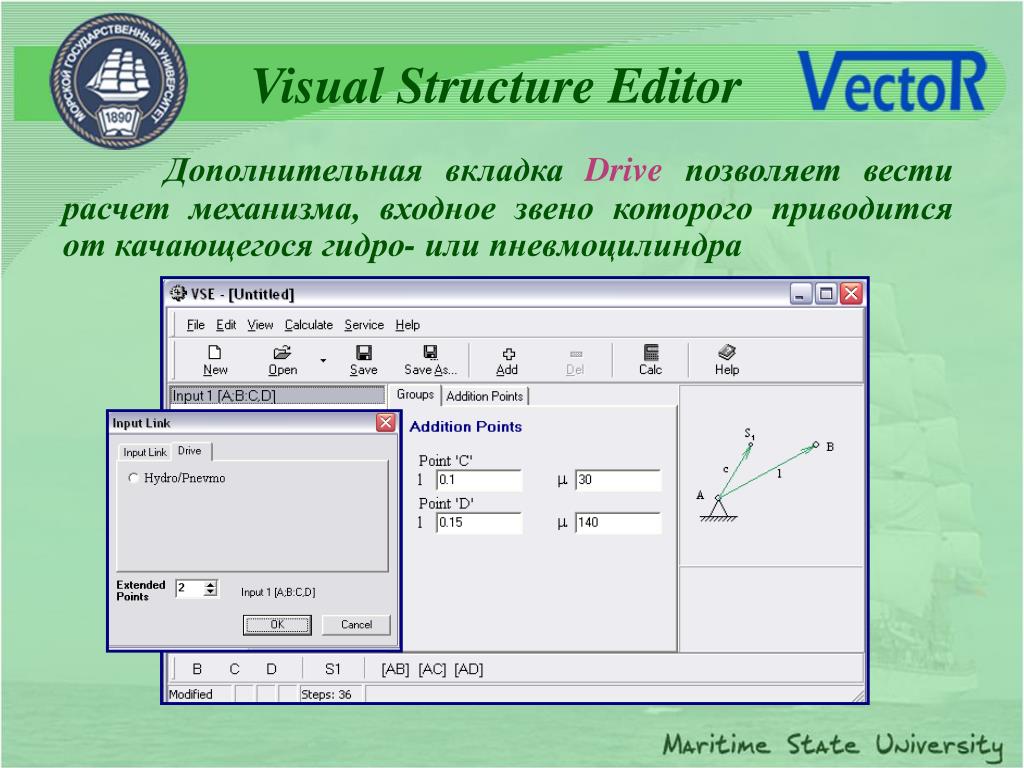

  11. Visual Structure Editor Дополнительная вкладка Driveпозволяет вести расчет механизма, входное звено которого приводится от качающегося гидро- или пневмоцилиндра

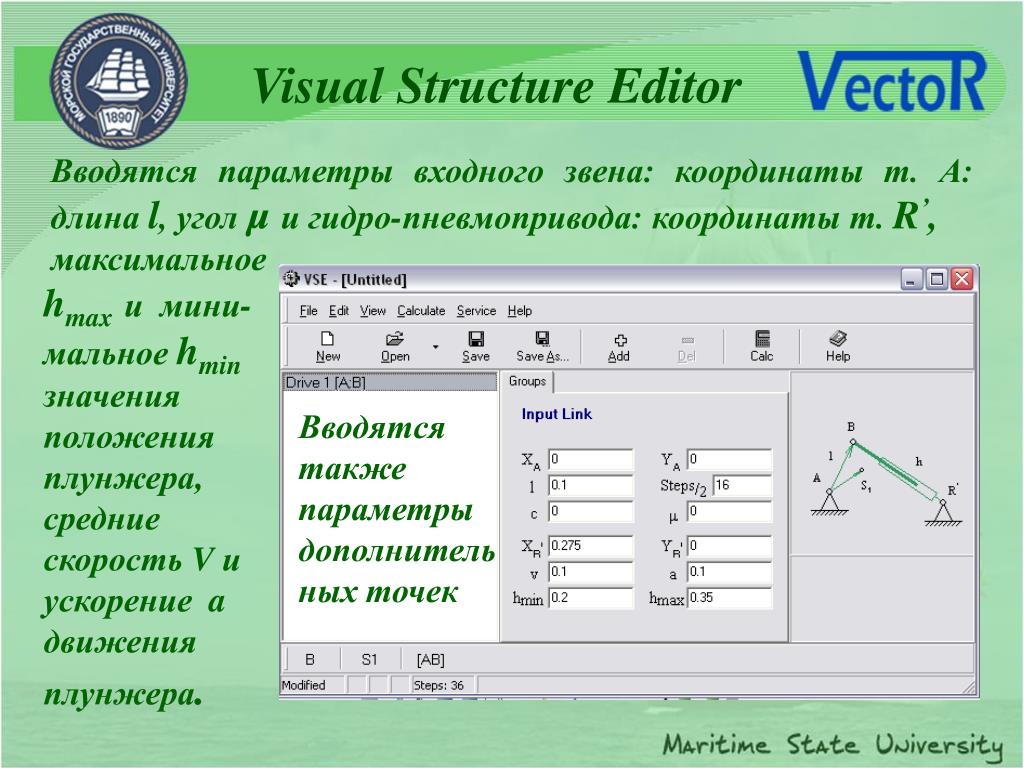

  12. Visual Structure Editor Вводятся параметры входного звена: координаты т. А: длина l, уголµи гидро-пневмопривода: координаты т. R’, максимальное hmaxи мини-мальное hmin значения положения плунжера, средние скорость V и ускорение a движения плунжера. Вводятся также параметры дополнительныхточек

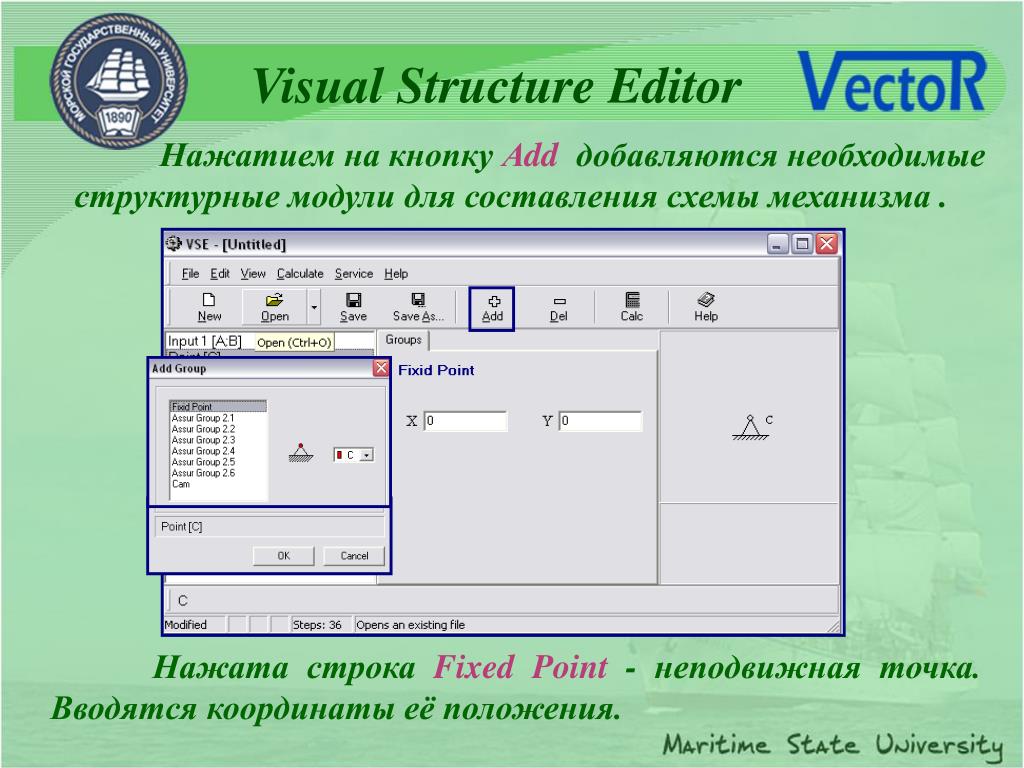

  13. Visual Structure Editor Нажатием на кнопку Аddдобавляются необходимые структурные модули для составления схемы механизма . Нажата строкаFixed Point- неподвижная точка. Вводятся координаты её положения.

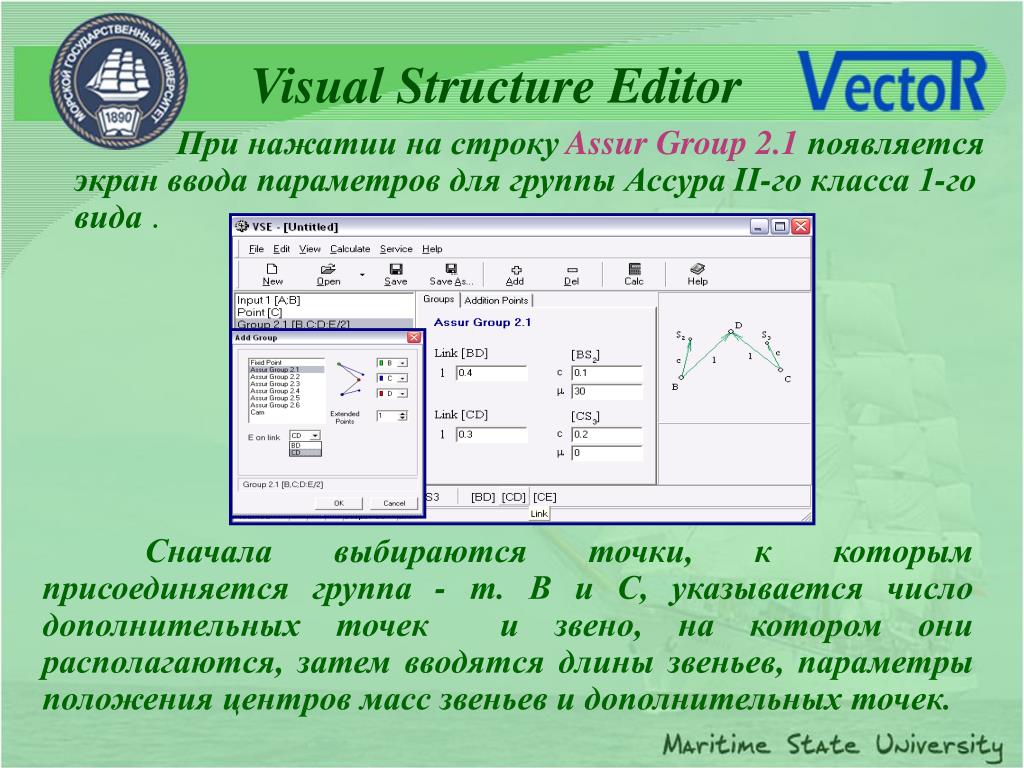

  14. Visual Structure Editor При нажатии на строку Assur Group 2.1 появляется экран ввода параметров для группы Ассура II-го класса 1-го вида . Сначала выбираются точки, к которым присоединяется группа - т. В и С, указывается число дополнительных точек и звено, на котором они располагаются, затем вводятся длины звеньев, параметры положения центров масс звеньев и дополнительных точек.

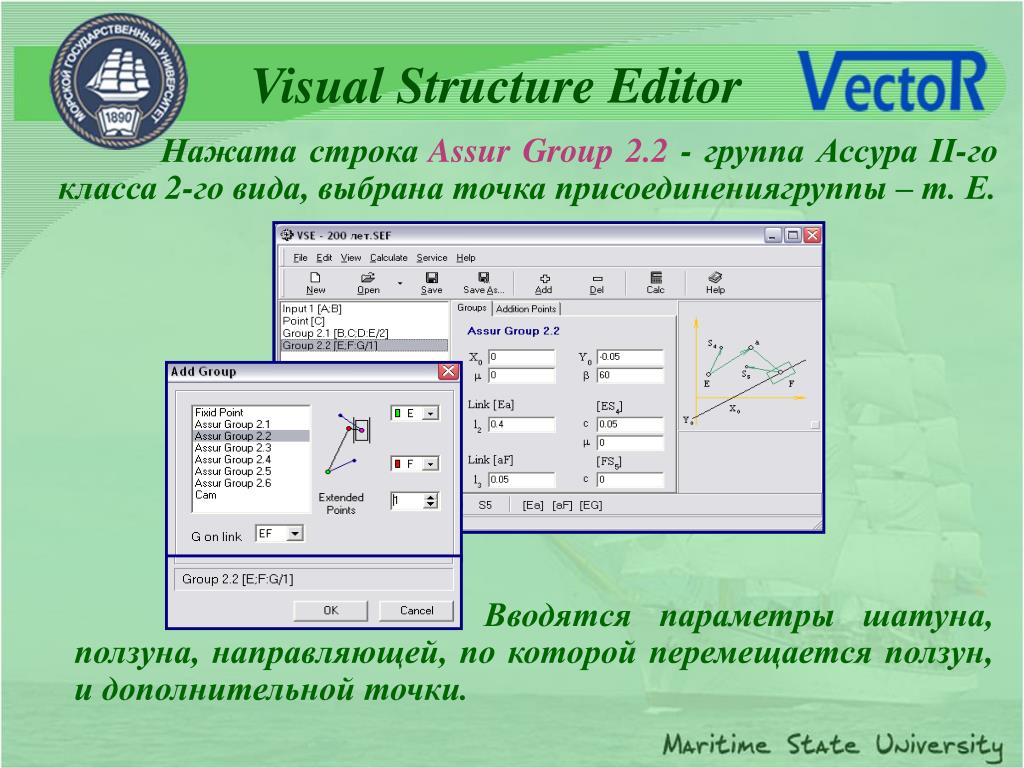

  15. Visual Structure Editor Нажата строкаAssur Group 2.2 - группа Ассура II-го класса 2-го вида, выбрана точка присоединениягруппы – т. Е. Вводятся параметры шатуна, ползуна, направляющей, по которой перемещается ползун, и дополнительной точки.

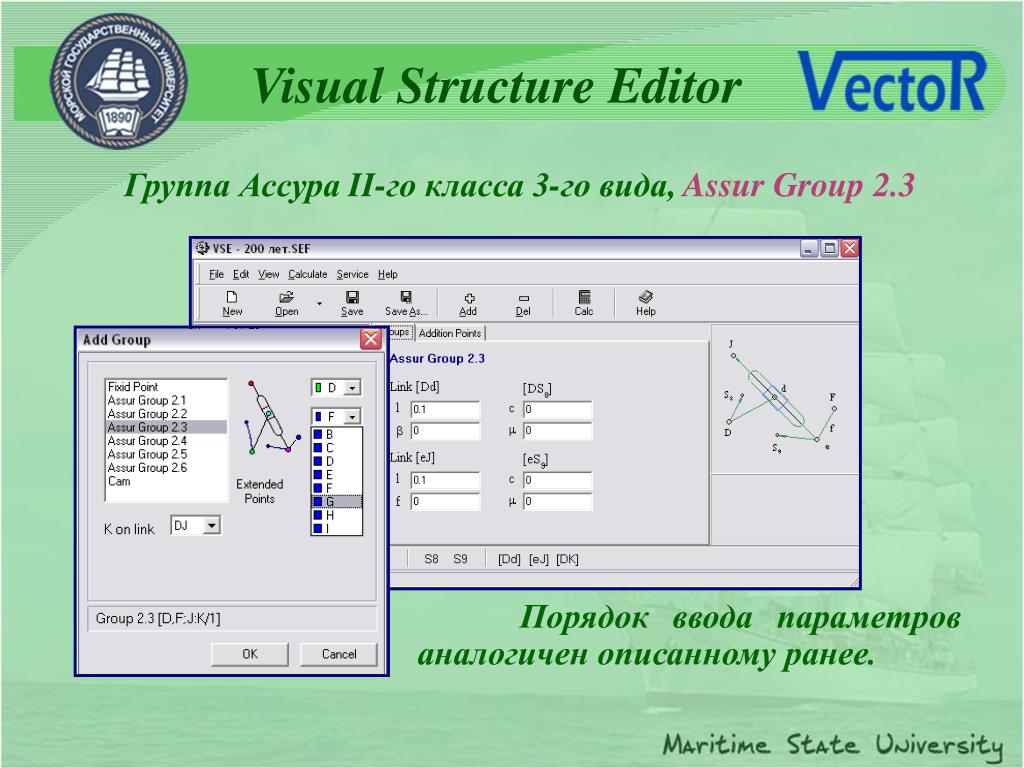

  16. Visual Structure Editor Группа Ассура II-го класса 3-го вида, Assur Group 2.3 Порядок ввода параметров аналогичен описанному ранее.

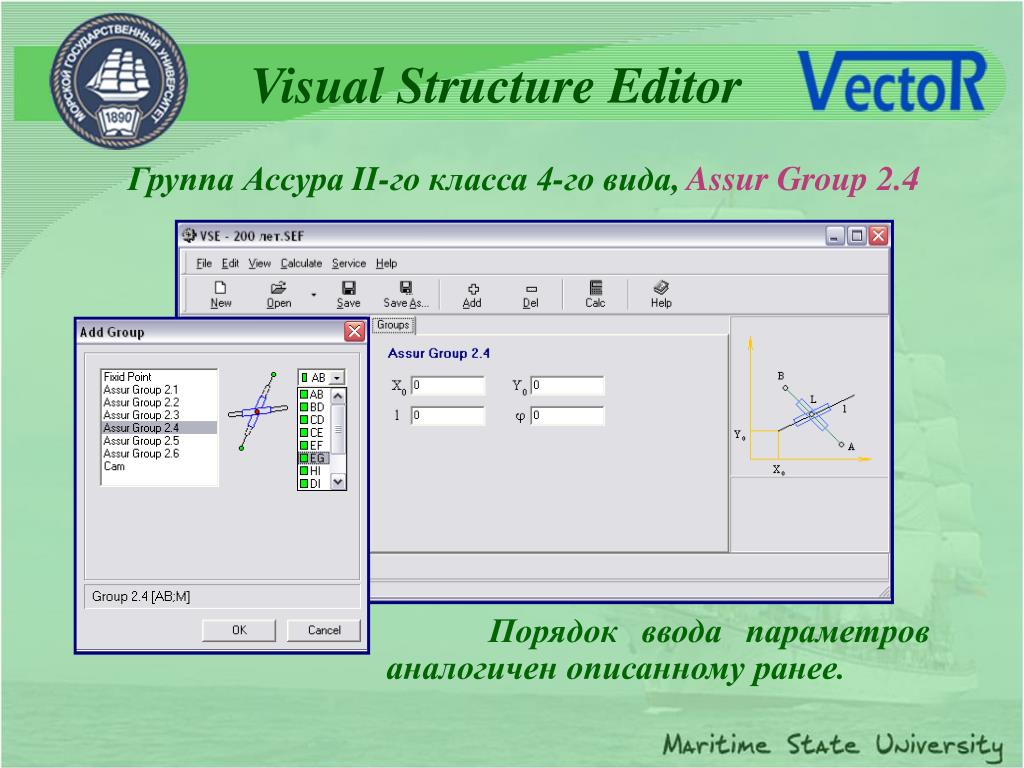

  17. Visual Structure Editor Группа Ассура II-го класса 4-го вида, Assur Group 2.4 Порядок ввода параметров аналогичен описанному ранее.

  18. Visual Structure Editor Группа Ассура II-го класса 5-го вида, Assur Group 2.5 Порядок ввода параметров аналогичен описанному ранее.

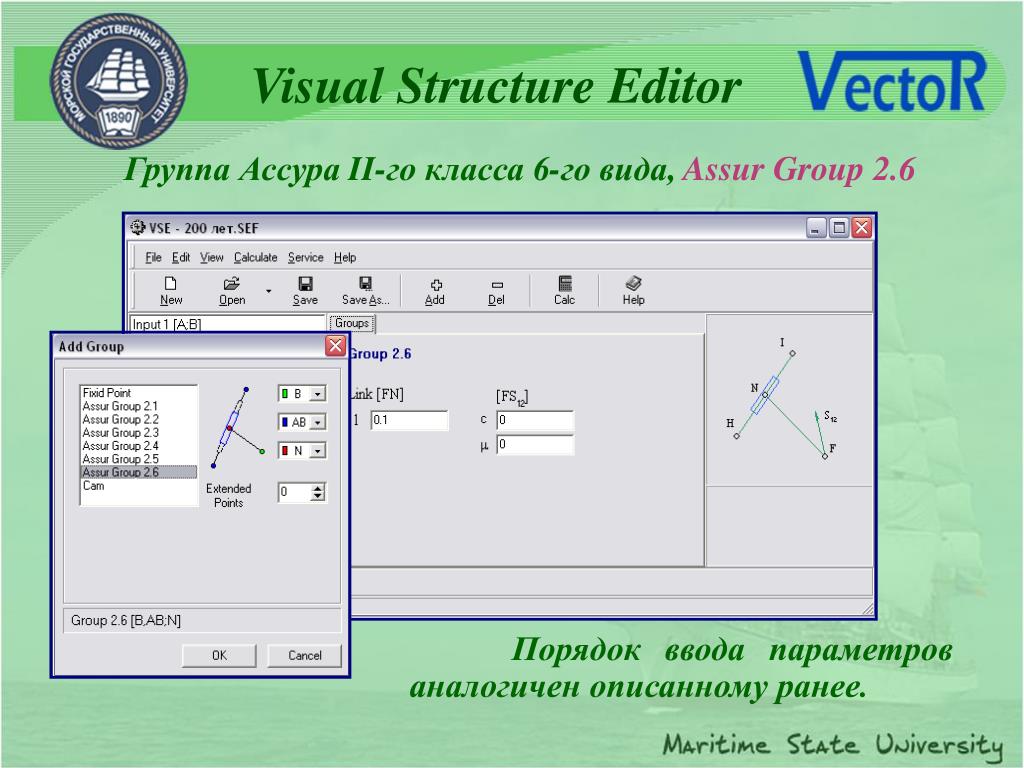

  19. Visual Structure Editor Группа Ассура II-го класса 6-го вида, Assur Group 2.6 Порядок ввода параметров аналогичен описанному ранее.

  20. Visual Structure Editor После нажатия на клавишу Calc (Calculate)выполняетсярасчёт кинематических характеристик, а нажатием кнопки Animateна экран выводится схема механизма в динамике. На экране показаны также траектории дви-жения основных точек, векторы аналогов ско-ростей и ускорений. Изображение можно просматривать как в динамике так и поша-гово, а также менять цветовую палитру.

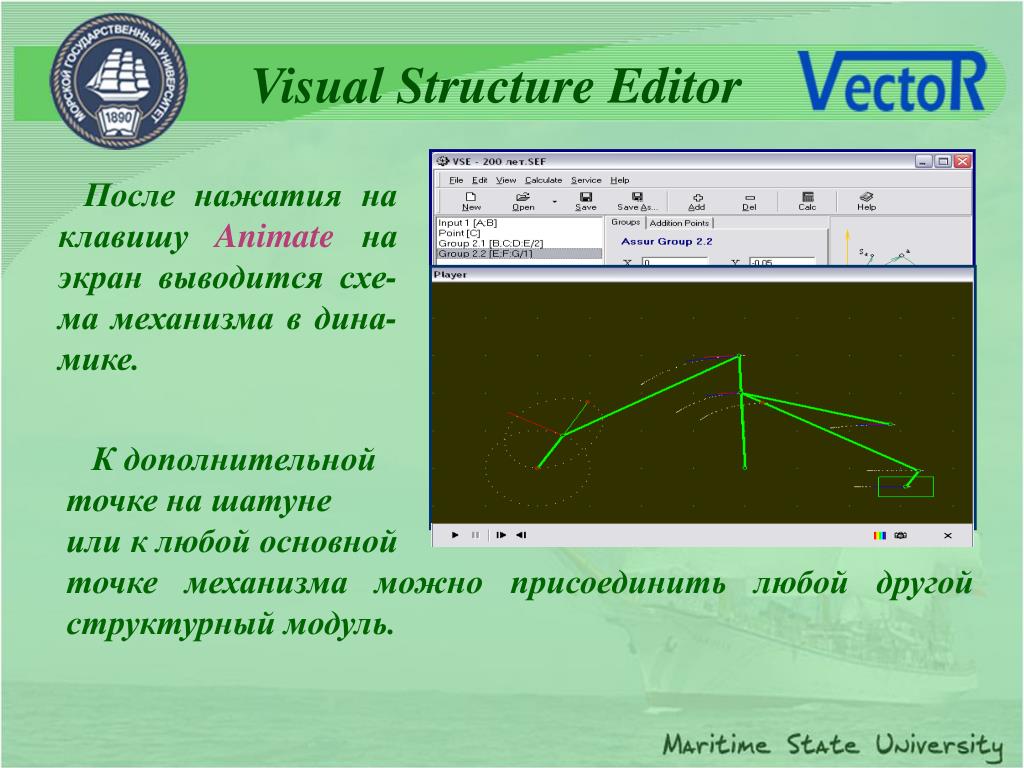

  21. Visual Structure Editor После нажатия на клавишу Animateна экран выводится схе-ма механизма в дина-мике. К дополнительной точке на шатуне или к любой основной точке механизма можно присоединить любой другой структурный модуль.

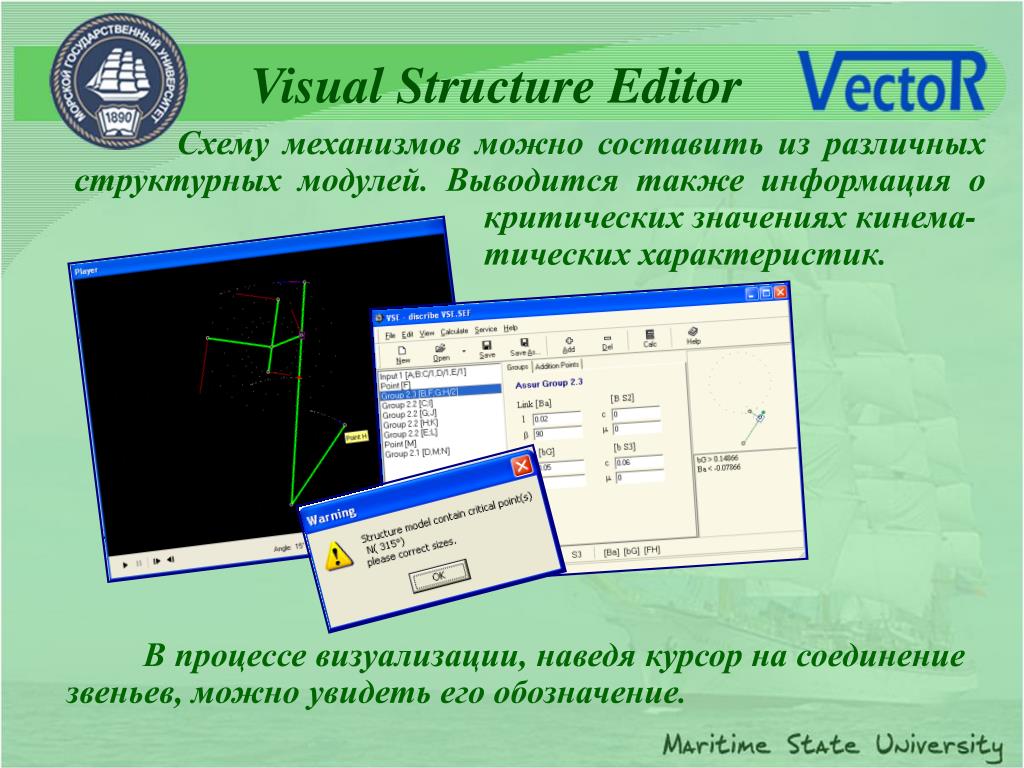

  22. Visual Structure Editor Схему механизмов можно составить из различных структурных модулей. Выводится также информация о критических значениях кинема- тических характеристик. В процессе визуализации, наведя курсор на соединение звеньев, можно увидеть его обозначение.

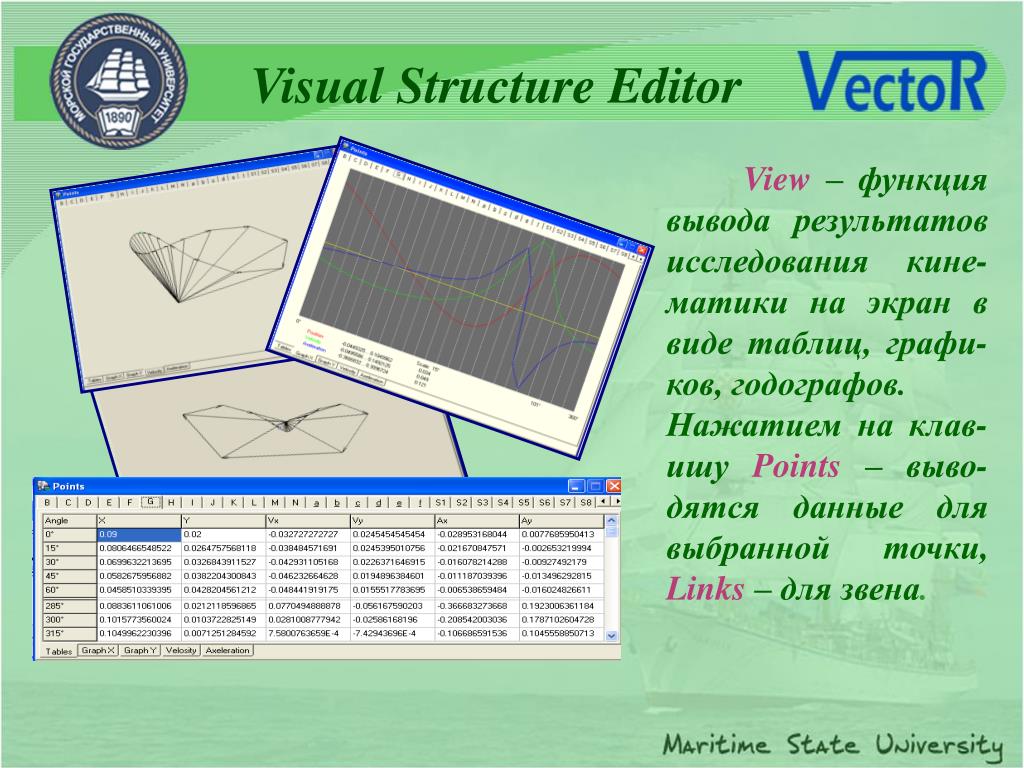

  23. Visual Structure Editor View– функция вывода результатов исследования кине-матики на экран в виде таблиц, графи-ков, годографов. Нажатием на клав-ишуPoints– выво-дятся данные для выбранной точки,Links– для звена.

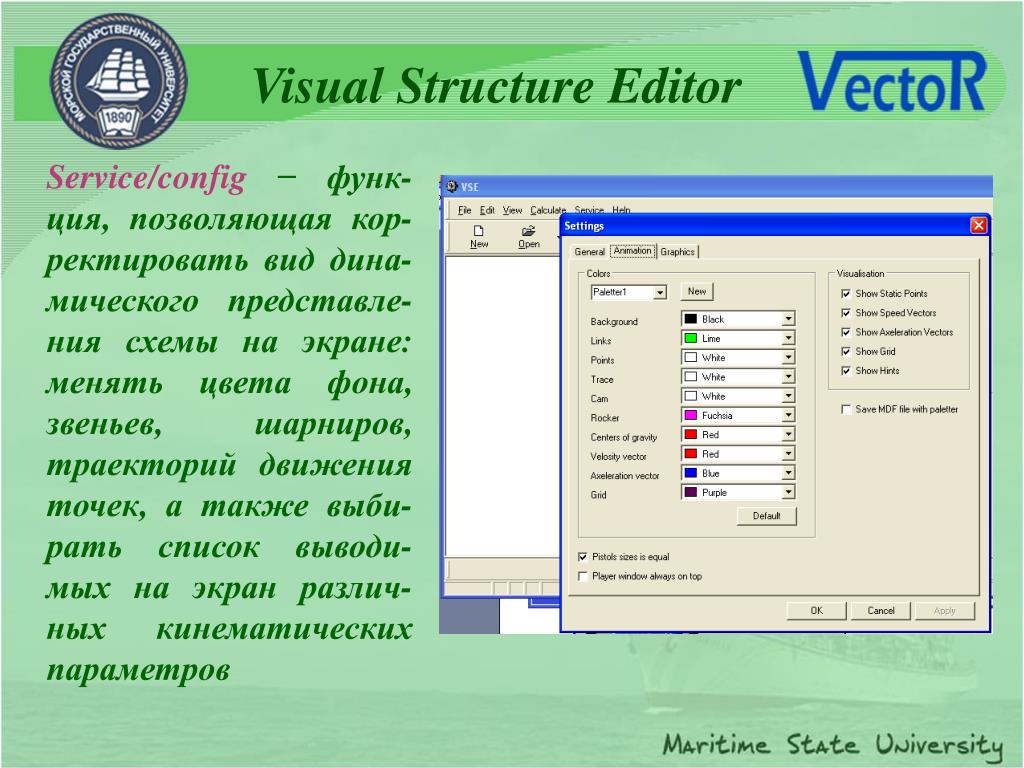

  24. Visual Structure Editor Service/config− функ-ция, позволяющая кор-ректировать вид дина-мического представле-ния схемы на экране: менять цвета фона, звеньев, шарниров, траекторий движения точек, а также выби-рать список выводи-мых на экран различ-ных кинематических параметров

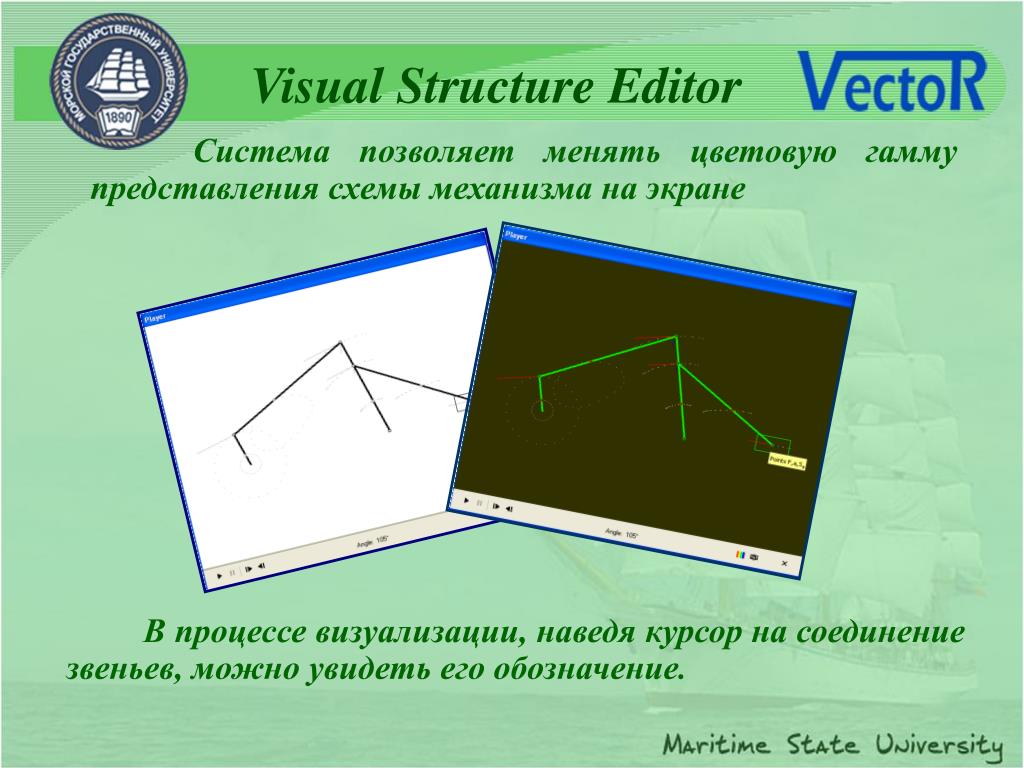

  25. Visual Structure Editor Система позволяет менять цветовую гамму представления схемы механизма на экране В процессе визуализации, наведя курсор на соединение звеньев, можно увидеть его обозначение.

  26. Visual Structure Editor На этом слайде представлены различные схемы механизмов, выполненные в редакторе VSE. II2 II2 I5 II3 II2 II2 I1 II2 II2 II2 I1 II1 II6 II2

  27. Visual Structure Editor Автоматизированная система структурирования схем рычажных механизмов Visual Structure Editor может применяться в конструкторско -технологических отделах предприятий, в проектных организациях. Система чрезвычайно удобна для организации курсового проектирования по Теории механизмов и машин, Прикладной механике.

  28. Visual Structure Editor Общество с ограниченной ответственностью «Инженерный компьютерный центр Vector» Россия, 690003, г. Владивосток, ул. Авраменко, 9а Тел. 8 (4232) 75-30-49 8 (950) 298-50-99 8 (4232) 49-77-45 E-mail: link@vectorcentre.com http://www.vectorcentre.com Автор идеи и разработчик системы Visual Structure Editor Кузлякина Валентина Васильевна, профессор, д.т.н., членкор РАЕ, заслуженный деятель высшей школы, научный руководитель лаборатории Машиноведения и САПР. E-mail: Kuzlyakina@msun.ru
