  1. Merakit Komputer

  2. Pembahasan Merakit Komputer Pengenalan Hardware Komputer • Pengenalan Teknologi Komputerdengan pendekatan hardware (hardware approach) yangmenjelaskan bagian dari komputer secara keseluruhan baik secara sistem maupun secara detil perbagian dengan pendekatan hardware untuk mempermudah pengenalan komputer secara komprehensif dan aplikatif. • Merakit Komputer, menjelaskan bagaimana merakit komputer dengan tuntunanpraktis disertai dengan gambar dan penjelasan. 3. Troubleshooting, menjelaskan deteksi kesalahan dalam merakit komputerdan pemecahannya.

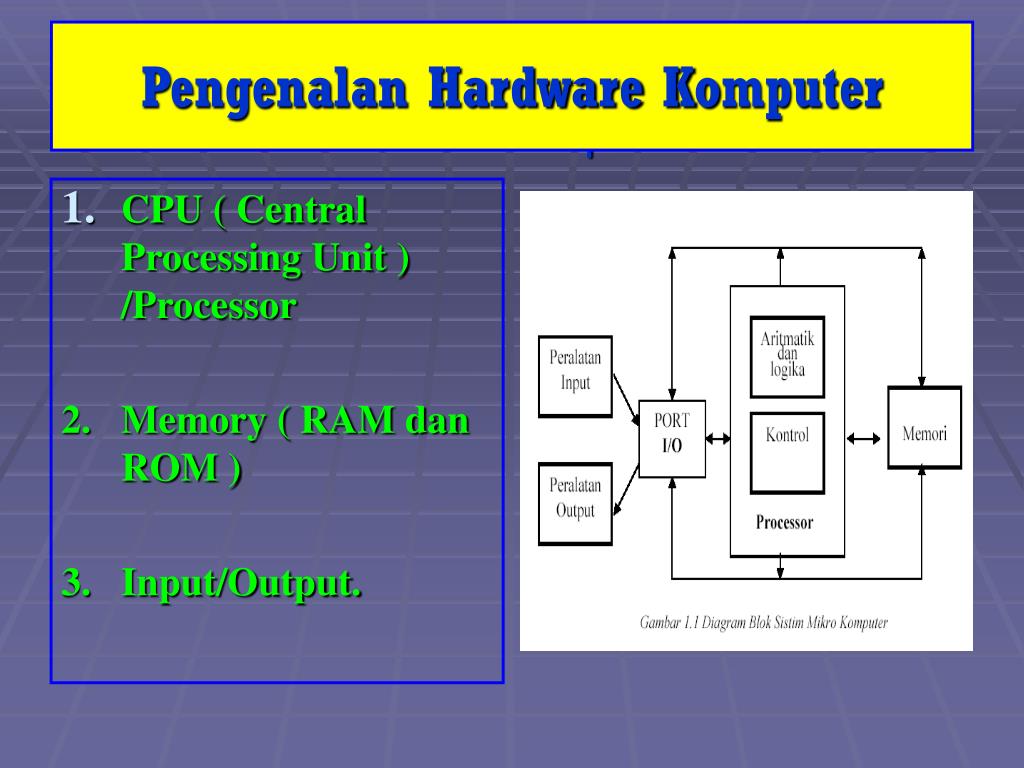

  3. Pengenalan Hardware Komputer Merakit Komputer Mudah & Cepat • CPU ( Central Processing Unit )/Processor 2. Memory ( RAM dan ROM ) 3. Input/Output.

  4. Merakit Komputer I. Persiapan : 1. Persiapkan tools yang dibutuhkan seperti obeng(+) dan (-) 2. Pastikan komputer dalam keadaan mati (power off) 3. Jauhkan segala magnet dari hardisk. 4. Jauhkan air dan cairan dari komputer dan komponennya. 5. Sangat disarankan menginstall dengan disertai manual dari motherboard.

  5. Pengamanan

  6. Pengamanan Tindakan pengamanan diperlukan untuk menghindari masalah seperti kerusakan komponen oleh muatan listrik statis, jatuh, panas berlebihan atau tumpahan cairan.Pencegahan kerusakan karena listrik statis dengan cara: • Menggunakan gelang anti statis atau menyentuh permukaan logam pada casing sebelum memegang komponen untuk membuang muatan statis. • Tidak menyentuh langsung komponen elektronik, konektor atau jalur rangkaian tetapi memegang pada badan logam atau plastik yang terdapat pada komponen.

  7. 1. Penyiapan motherboard Periksa buku manual motherboard untuk mengetahui posisi jumper untuk pengaturan CPU speed, speed multiplier dan tegangan masukan ke motherboard. Atur seting jumper sesuai petunjuk, kesalahan mengatur jumper tegangan dapat merusak prosessor.

  8. Memasang Motherboard pada CasingMotherboard dipasang ke casing dengan sekerup dan dudukan (standoff). Cara pemasangannya sebagai berikut:1.Tentukan posisi lubang untuk setiap dudukan plastik dan logam. Lubang untuk dudukan logam (metal spacer) ditandai dengan cincin pada tepi lubang. 2.Pasang dudukan logam atau plastik pada tray casing sesuai dengan posisi setiap lubang dudukan yang sesuai pada motherboard. 3.Tempatkan motherboard pada tray casing sehinga kepala dudukan keluar dari lubang pada motherboard. Pasang sekerup pengunci pada setiap dudukan logam. 4.Pasang bingkai port I/O (I/O sheild) pada motherboard jika ada. 5.Pasang tray casing yang sudah terpasang motherboard pada casing dan kunci dengan sekerup

  9. Memasang Power SupplyBeberapa jenis casing sudah dilengkapi power supply. Bila power supply belum disertakan maka cara pemasangannya sebagai berikut:1.Masukkan power supply pada rak di bagian belakang casing. Pasang ke empat buah sekerup pengunci. 2.HUbungkan konektor power dari power supply ke motherboard. Konektor power jenis ATX hanya memiliki satu cara pemasangan sehingga tidak akan terbalik. Untuk jenis non ATX dengan dua konektor yang terpisah maka kabel- kabel ground warna hitam harus ditempatkan bersisian dan dipasang pada bagian tengah dari konektor power motherboard. Hubungkan kabel daya untuk fan, jika memakai fan untuk pendingin CPU.

  10. Install Prosesor Prosessor lebih mudah dipasang sebelum motherboard menempati casing. Cara memasang prosessor jenis socket dan slot berbeda.Jenis socket a. Tentukan posisi pin 1 pada prosessor dan socket prosessor di motherboard, umumnya terletak di pojok yang ditandai dengan titik, segitiga atau lekukan. B. Tegakkan posisi tuas pengunci socket untuk membuka. C. Masukkan prosessor ke socket dengan lebih dulu menyelaraskan posisi kaki-kaki prosessor dengan lubang socket. rapatkan hingga tidak terdapat celah antara prosessor dengan socket. D. Turunkan kembali tuas pengunci.

  11. Merakit Komputer II. Menginstall Processor : (Jenis Socket) : 1. Lokasikan soket Zif dan buka dengan menarik tangkai soket keatas 2. Masukkan CPU kedalam socket dengan menjaga keadaan tangkai soket ketika memasukkan CPU 3. Ketika memasukkan CPU harus memperhatikan orientasi yang benar ada petunjuk khusus pada pocessor dan socket. 4. Dorong kebawah CPU dan kembalikan tangkai soket ke posisi semula. 5. Letakkan Heatsink diatas CPU dan pasang pengikatnya dengan benar. 6. Rangkaikan kabel fan (kipas) dengan supply.

  12. Memasang HeatsinkFungsi heatsink adalah membuang panas yang dihasilkan oleh prosessor lewat konduksi panas dari prosessor ke heatsink.Untuk mengoptimalkan pemindahan panas maka heatsink harus dipasang rapat pada bagian atas prosessor dengan beberapa clip sebagai penahan sedangkan permukaan kontak pada heatsink dilapisi gen penghantar panas.Bila heatsink dilengkapi dengan fan maka konektor power pada fan dihubungkan ke konektor fan pada motherboard.

  13. Merakit Komputer III. Menginstall Memori Jumlah slot dari memori tergantung dari slot yang tersedia pada MotherBoard. Cara pemasangan DIMM (SDRAM) : 1. Buka kancing socket 2. Periksa figure cetakan RAM 3. Masukkan modul SDRAM ke DIMM slot 4. Kunci/Tekan kembali kancing

  14. Merakit Komputer IV. Menginstall AGP Card 1. Cari Lokasi AGP slot 2. Pasang AGP Port dengan hati-hati, tekan tegak lurus dengan bidang motherboard. 3. Pemasangan peralatan lainnya pada slot PCI atau ISA seperti VGA Card, Sound Card dll caranya sama dengan pemasangan AGP card. Perbedaan hanya jenis Slot yang akan dipasang.

  15. Merakit Komputer V. Menginstall HardDisk : 1. Cari Port IDE pada MotherBoard 2. Pasang ujung kabel pada IDE connector, perhatikan warna merah pada kabel selaluterpasang pada bagian yang diberi tanda khusus pada IDE connector. 3. Pasang ujung lainnya pada HardDisk 4. Pasang kabel supply HardDisk (perhatikan bentuk pasangan socket power supply)

  16. Merakit Komputer VI. Menginstall Disk Drive : 1. Cari Port FDD pada MotherBoard 2. Pasang ujung kabel pada FDD connector, perhatikan warna merah pada kabel selalu terpasang pada bagian yang diberi tanda khusus pada FDD connector. 3. Pasang ujung lainnya pada DiskDrive 4. Pasang kabel supply Disk Drive (perhatikan bentuk pasangan socket power supply)

  17. Merakit Komputer VII. Menginstall Connector untuk Panel pada Chasing 1. Pasang dengan teliti dan connector untuk panel depan Chasing. 2. Posisi pin/kaki connector tergantung MotherBoard (lihat pada manual MB atau perhatikan data yang tertulis disekitar MotherBoard)

  18. Merakit Komputer VIII. Menginstall Power Suplly untuk MotherBoard Pasangkan kabel powersupply yang berwarna warni dari casing ke connector powersupply yang tersedia pada MotherBoard, dengan cara menekanconnector.

  19. Merakit Komputer IX. Memasang Chasis panel Connector Hubungkan port-port yang ada dengan peralatan yang ada seperti KeyBoard, Mouse, Monitor, dll

  20. Memasang Card AdapterCard adapter yang umum dipasang adalah video card, sound, network, modem dan SCSI adapter. Video card umumnya harus dipasang dan diinstall sebelum card adapter lainnya. Cara memasang adapter:1.Pegang card adapter pada tepi, hindari menyentuh komponen atau rangkaian elektronik. Tekan card hingga konektor tepat masuk pada slot ekspansi di motherboard 2.Pasang sekerup penahan card ke casing 3.Hubungkan kembali kabel internal pada card, bila ada.

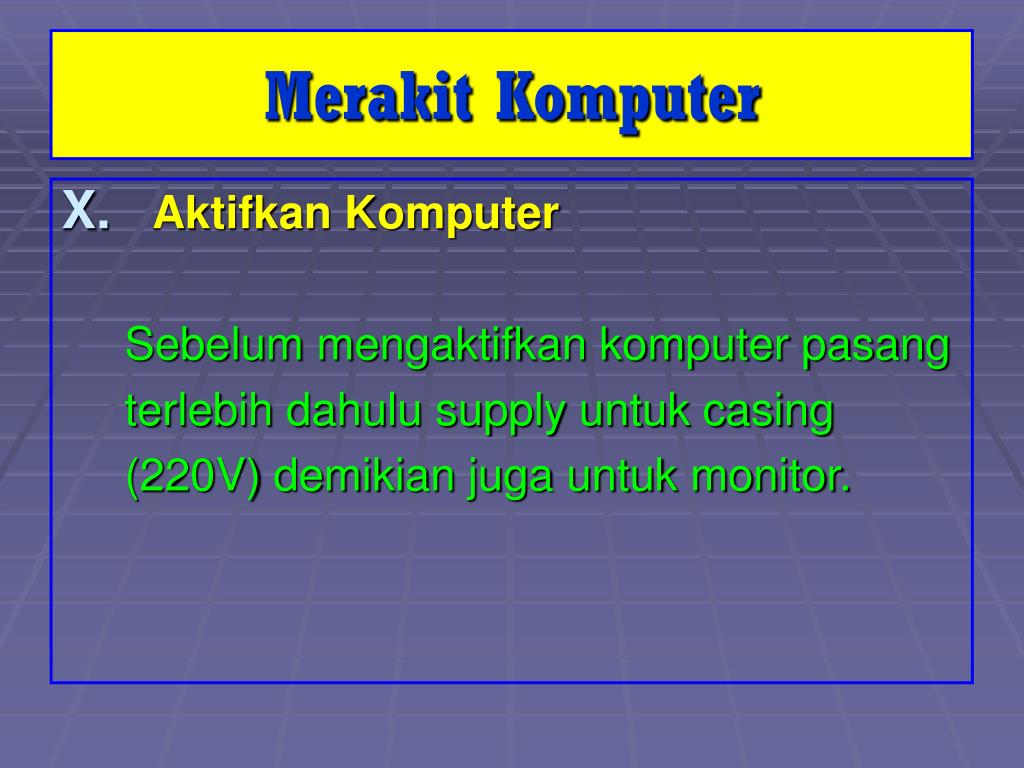

  21. Merakit Komputer • Aktifkan Komputer Sebelum mengaktifkan komputer pasang terlebih dahulu supply untuk casing (220V) demikian juga untuk monitor.

  22. Merakit Komputer XI. Setting BIOS Mensetting hal-hal yang diperlukam untuk mengoptimalkan peralatan yang terpasang pada Motherboard. Software BIOS tergantung pada pabrik pembuat MotherBoard.
