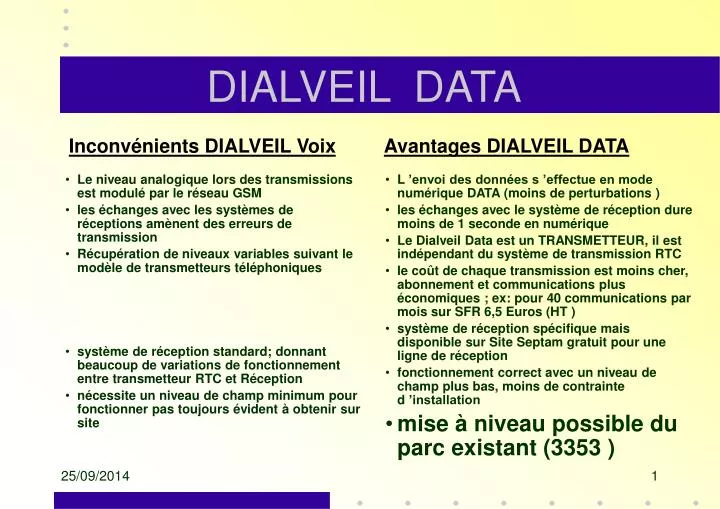

  1. Le niveau analogique lors des transmissions est modulé par le réseau GSM les échanges avec les systèmes de réceptions amènent des erreurs de transmission Récupération de niveaux variables suivant le modèle de transmetteurs téléphoniques système de réception standard; donnant beaucoup de variations de fonctionnement entre transmetteur RTC et Réception nécessite un niveau de champ minimum pour fonctionner pas toujours évident à obtenir sur site DIALVEIL DATA Inconvénients DIALVEIL Voix Avantages DIALVEIL DATA • L ’envoi des données s ’effectue en mode numérique DATA (moins de perturbations ) • les échanges avec le système de réception dure moins de 1 seconde en numérique • Le Dialveil Data est un TRANSMETTEUR, il est indépendant du système de transmission RTC • le coût de chaque transmission est moins cher, abonnement et communications plus économiques ; ex: pour 40 communications par mois sur SFR 6,5 Euros (HT ) • système de réception spécifique mais disponible sur Site Septam gratuit pour une ligne de réception • fonctionnement correct avec un niveau de champ plus bas, moins de contrainte d ’installation • mise à niveau possible du parc existant (3353 )

  2. DIALVEIL DATA

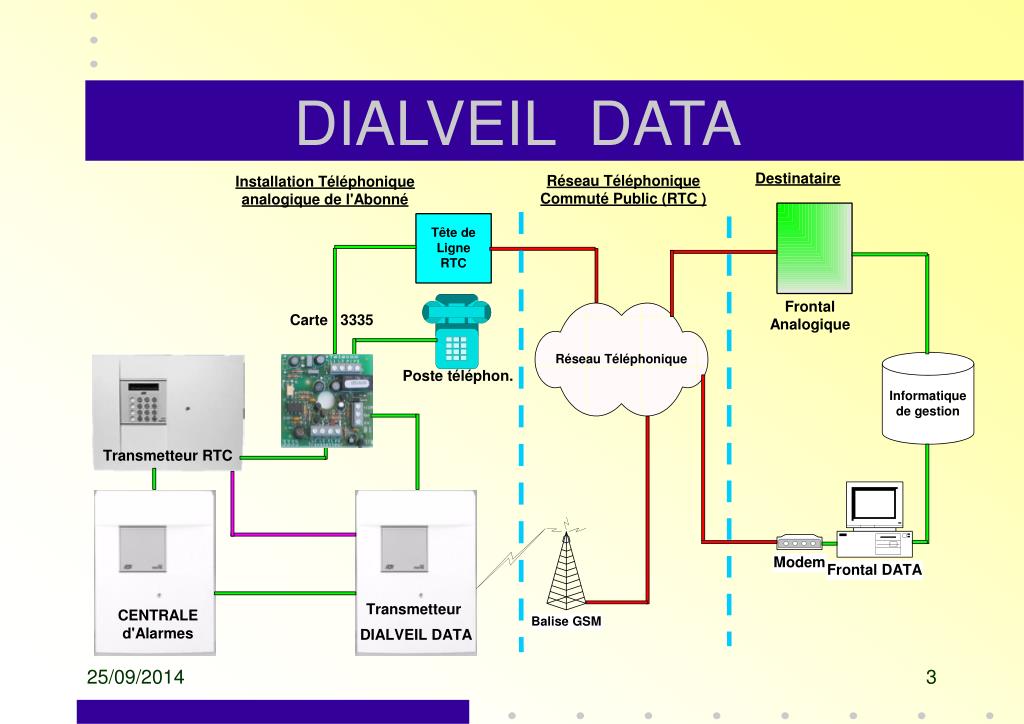

  3. DIALVEIL DATA

  4. Entrée 1 (surveillance ligne )modes :Inutilisée,Défaut RTC, Défaut Transmission (et RTC ) DIALVEIL Entrées / Sorties • Entrée 2 (auxiliaire ) • Entrée 3 (alarme ) • SortieDéfaut GSM • SortieTélécommande (utilisation ultérieure )

  5. DIALVEIL Fonctions • Détection Défaut RTC :contrôle permanent de la tension de ligne téléphonique ; en fin de temporisation du défaut RTC, ce défaut est transmis. (avec 3335 ) • Détection Défaut Transmetteur :Dialveil analyse les séquences de prises de lignes successives du transmetteur RTC et détermine un probable défaut de transmission. (avec 3335 Obligatoire ) • Test Cyclique GSM :Dialveil recalcule automatiquement en fonction de l’heure, de la période du TC GSM et de l’heure de démarrage le prochain Test Cyclique; l’heure est recalé lors de chaque transmission. • Défaut Batterie :information transmise par GSM après le délai indiqué sur le réseau GSM (paramétrage )

  6. Détails Sortie 3335 • Détection Défaut RTC :la sortie passe à 0V en cas de défaut. ST1 ouvert ou fermé • Détection Défaut Transmetteur :la sortie reproduit les prises de lignes du transmetteuravec ST1 ouvert; Dialveil analyse ces séquences et détermine un probable défaut de transmission. (le défaut de ligne est prioritaire sur les prises de ligne transmetteur )

  7. Surveillance tension ligne téléphonique RACCORDEMENTS 3335 Fonctions 3335 • Contrôle des prises de lignes transmetteur • Filtre ADSL pour le transmetteur seul • Commutation postes abonné

  8. RACCORDEMENTS 3316

  9. DETAILS RACCORDEMENTS

  10. DETAILS RACCORDEMENTS

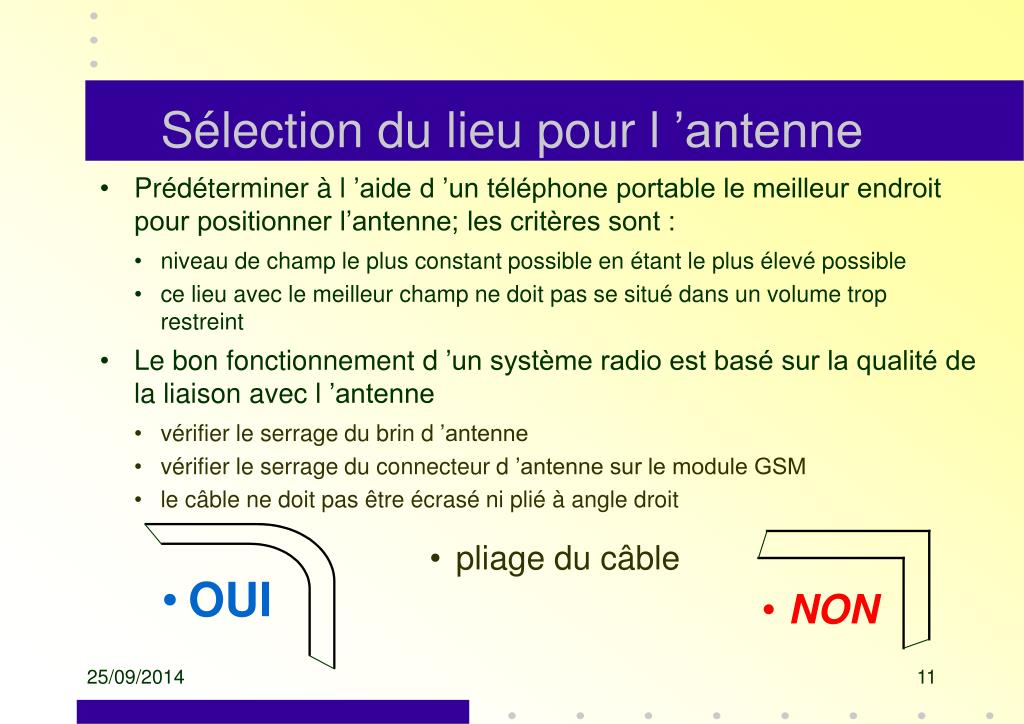

  11. Sélection du lieu pour l ’antenne • Prédéterminer à l ’aide d ’un téléphone portable le meilleur endroit pour positionner l’antenne; les critères sont : • niveau de champ le plus constant possible en étant le plus élevé possible • ce lieu avec le meilleur champ ne doit pas se situé dans un volume trop restreint • Le bon fonctionnement d ’un système radio est basé sur la qualité de la liaison avec l ’antenne • vérifier le serrage du brin d ’antenne • vérifier le serrage du connecteur d ’antenne sur le module GSM • le câble ne doit pas être écrasé ni plié à angle droit • pliage du câble • OUI • NON

  12. Positions incorrectes Positionnement correct (centré ) Positions d ’antennes

  13. Affichage lors de la mise sous tension pendant 30 secondes DEMARRAGE • Ensuite le module GSM s ’identifie sur le réseau • Pendant 30 minutes (sans action ) le système affiche le niveau GSM • En appuyant sur Étoile on obtient l ’affichage ci contre • (RTC OK si fonctionne RTC / GSM )

  14. NIVEAUX ET BALISES • À la sortie du paramétrage , Dialveil signale les niveaux de réception ainsi que le nombre de balises en liaison • il faut un niveau de réception et un nombre de balises le plus stable possible Niveau de réception de 0 à 31 Nombre de balises GSM de 1 à 7

  15. PARAMETRAGE (1/4 )

  16. PARAMETRAGE (2/4 )

  17. PARAMETRAGE (3/4 )

  18. MENU TESTS (4/4 )

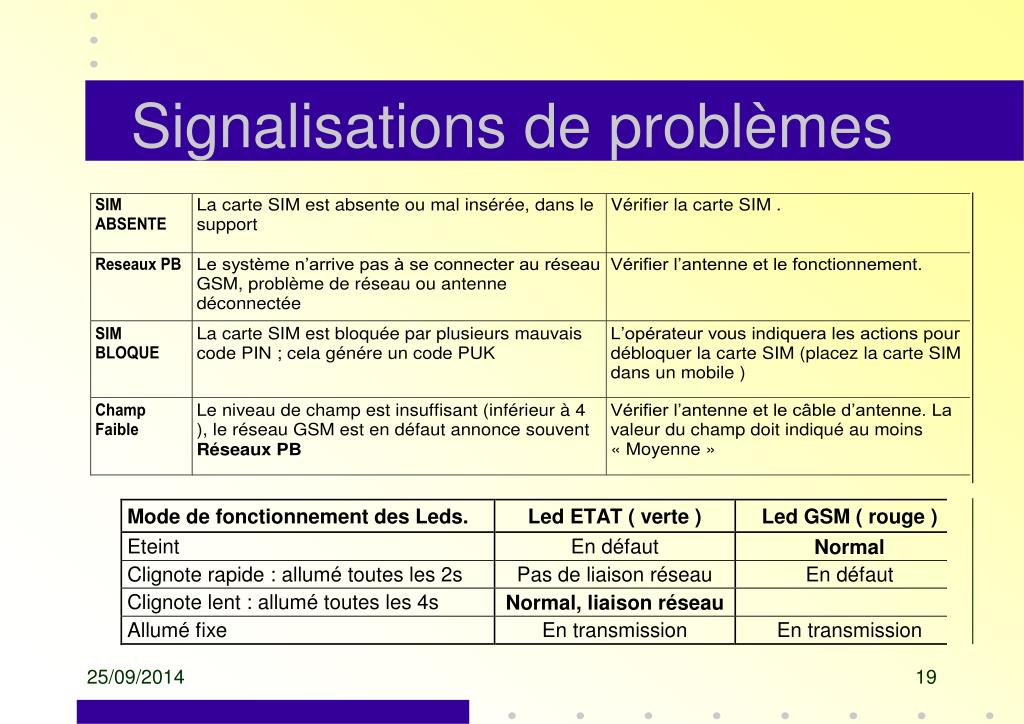

  19. Signalisations de problèmes

  20. Essais • En mode RTC / GSM, vérifiez que la carte génère un défaut RTC en débranchant un fil L1 ou L3 bornier Télécom et que ce défaut est transmis (après la tempo de défaut RTC ) ; vérifié ST1 ouvert sur carte 3335 (avec défaut transmission) • vérifiez que la transmission d ’alarme s ’effectue (pendant un défaut RTC ) • utilisez le menu TESTS pour simuler un Test Cyclique GSM et un défaut GSM (transmis par le transmetteur RTC )

  21. LOGICIEL DE RECEPTION • Écran de réception d ’alarmes • Écran pour informationtechniques : • Heure du message, Code du transmetteur, Nbre d’appels pour la transmission, Nombre d’appels occupés, Nbre d’appels sans réponse, Nbre d’appels sans acquit, Niveau de champ Dialveil, Nbre de balises en liaison, Nbre d’appels du mois, Produit Dialveil, Version logicielle du Dialveil, Type de module, version logicielle du module GSM,  Ligne RTC présente, Défaut tension batterie, Acquit dernière transmission alarme, Acquit de la dernière transmission de test cyclique

  22. INFORMATIONS Techniques Pour chaque transmission d’un Dialveil GSM DATA, une ligne d’informations techniques est stockée dans un fichier du jour (pour chaque ligne de réception ) ; permettant une analyse ultérieure en cas de problèmes sur un site donné en effectuant des requêtes sur le frontal de réception GSM Data. Nota : pour chaque info le début et la fin sont transmis (sauf TC)

  23. MISE à JOUR La mise à jour des DIALVEILS déjà installés nécessite l ’utilisation du kit 3353 • carte 3354 (interface 3355 / 3351B ) • carte 3351B (carte GSM ) • Prom P33D (Prom DATA pour carte 3355 et 3356 ) • carte 3335, filtre ADSL / GSM Data • Accessoires de fixation Ce Kit se compose : Nota : P33D compatible toutes versions DATA

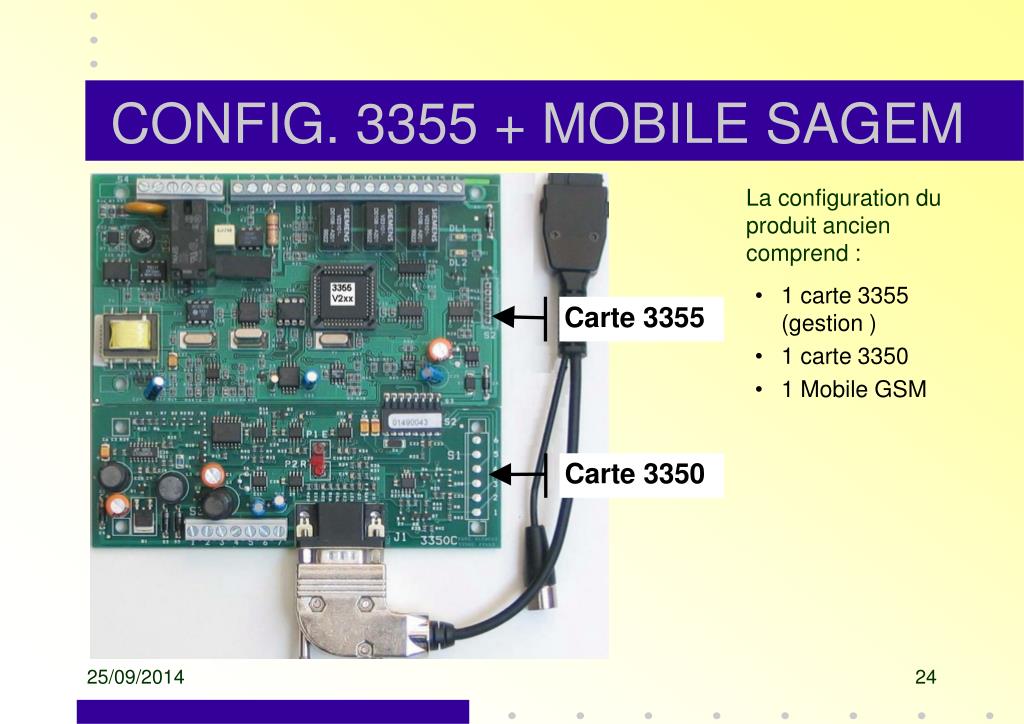

  24. CONFIG. 3355 + MOBILE SAGEM La configuration du produit ancien comprend : • 1 carte 3355 (gestion ) • 1 carte 3350 • 1 Mobile GSM

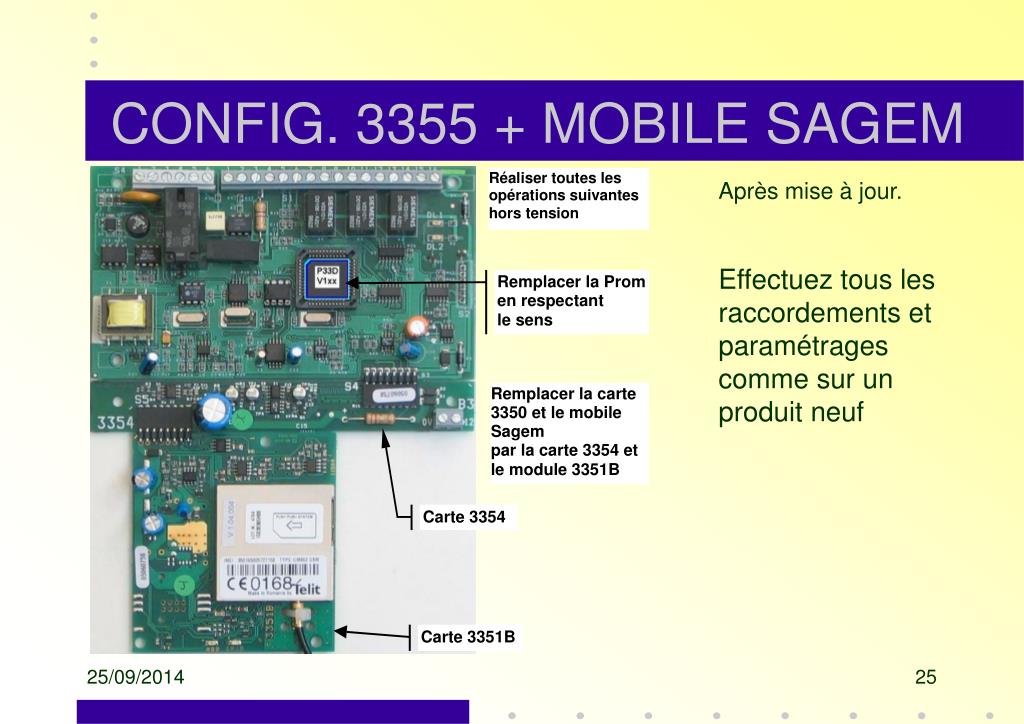

  25. CONFIG. 3355 + MOBILE SAGEM Après mise à jour. Effectuez tous les raccordements et paramétrages comme sur un produit neuf

  26. CONFIG. 3355 + 3354 + 3351B La configuration du produit ancien comprend : • 1 carte 3355 (gestion ) • 1 carte 3354 • 1 carte 3351B

  27. CONFIG. 3356 + 3351B
