Российская Федерация ООО «СМУ-5» ООО ДСК «Адлер»

Российская Федерация ООО «СМУ-5» ООО ДСК «Адлер». по ул.Петрозаводской уч-к № 70-А в пос. Орел-Изумруд Адлерского р-на г.Сочи. БЛОКИРОВАННЫЙ ЖИЛОЙ ДОМ. г.Сочи 2008г. Ситуационный план. Участок проектирования. Генплан М 1:500. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:. Граница участка. Проектируемое здание.

kohana
Download Presentation

Российская Федерация ООО «СМУ-5» ООО ДСК «Адлер»

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

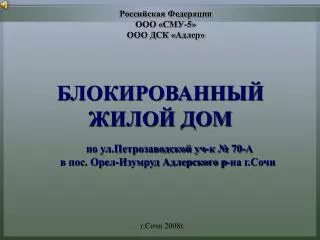

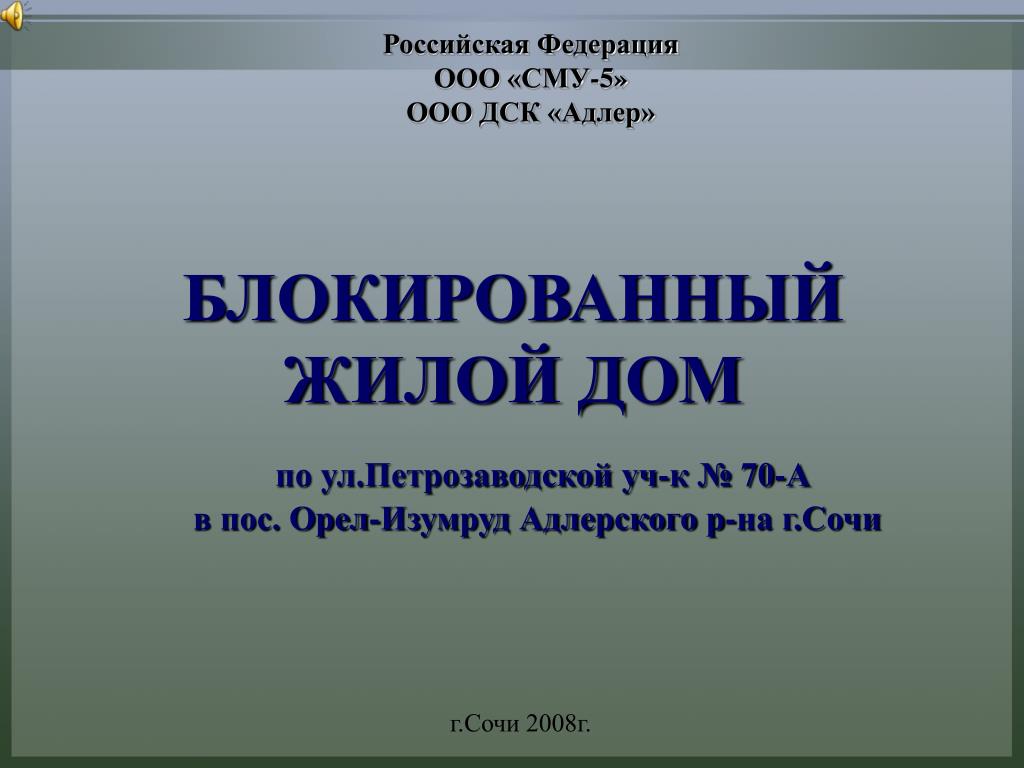

  1. Российская ФедерацияООО «СМУ-5»ООО ДСК «Адлер» по ул.Петрозаводской уч-к № 70-Ав пос. Орел-Изумруд Адлерского р-на г.Сочи БЛОКИРОВАННЫЙ ЖИЛОЙ ДОМ г.Сочи 2008г.

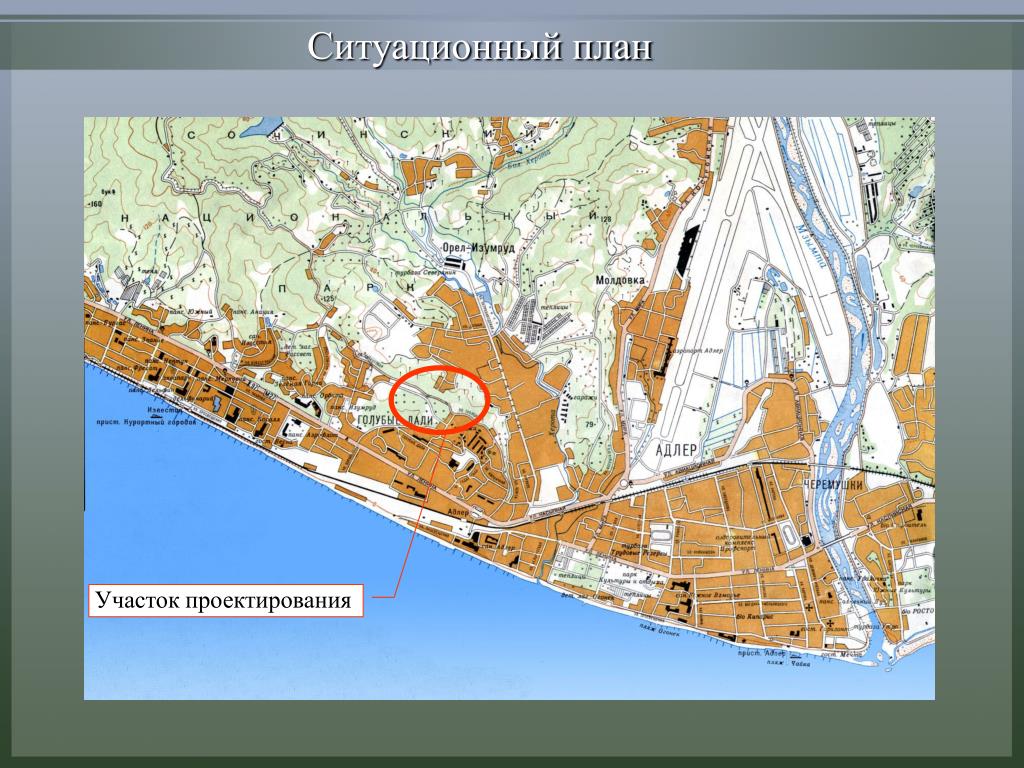

  2. Ситуационный план Участок проектирования

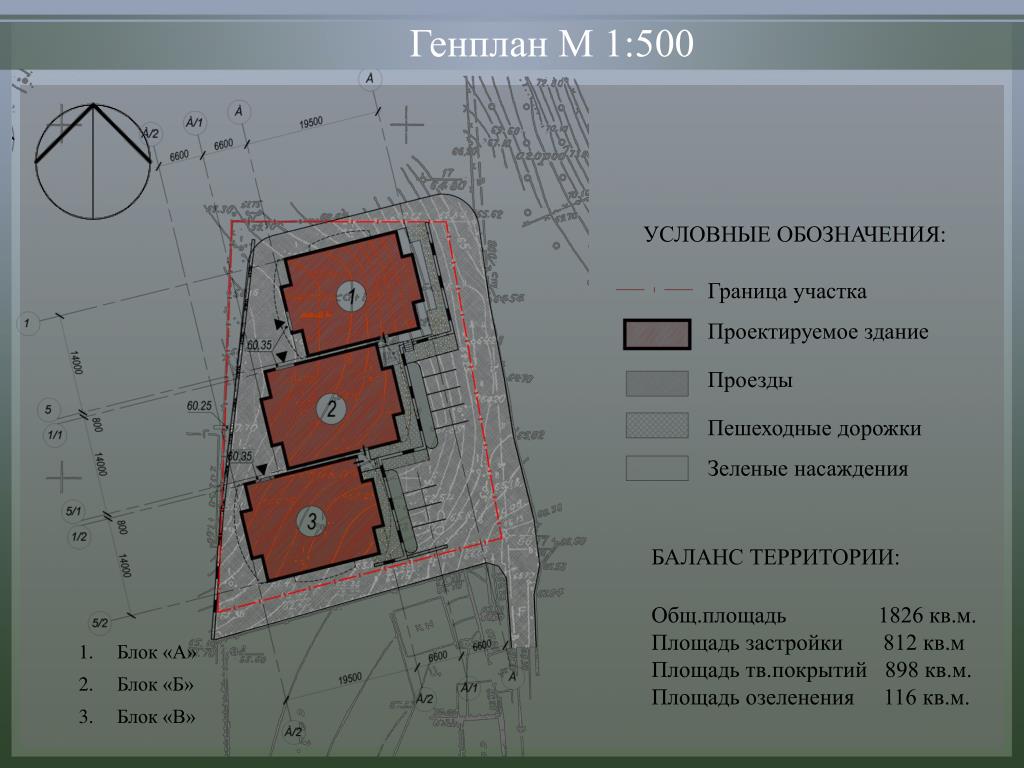

  3. Генплан М 1:500 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: Граница участка Проектируемое здание Проезды Пешеходные дорожки Зеленые насаждения БАЛАНС ТЕРРИТОРИИ: Общ.площадь 1826 кв.м. Площадь застройки 812 кв.м Площадь тв.покрытий 898 кв.м. Площадь озеленения 116 кв.м. • Блок «А» • Блок «Б» • Блок «В»

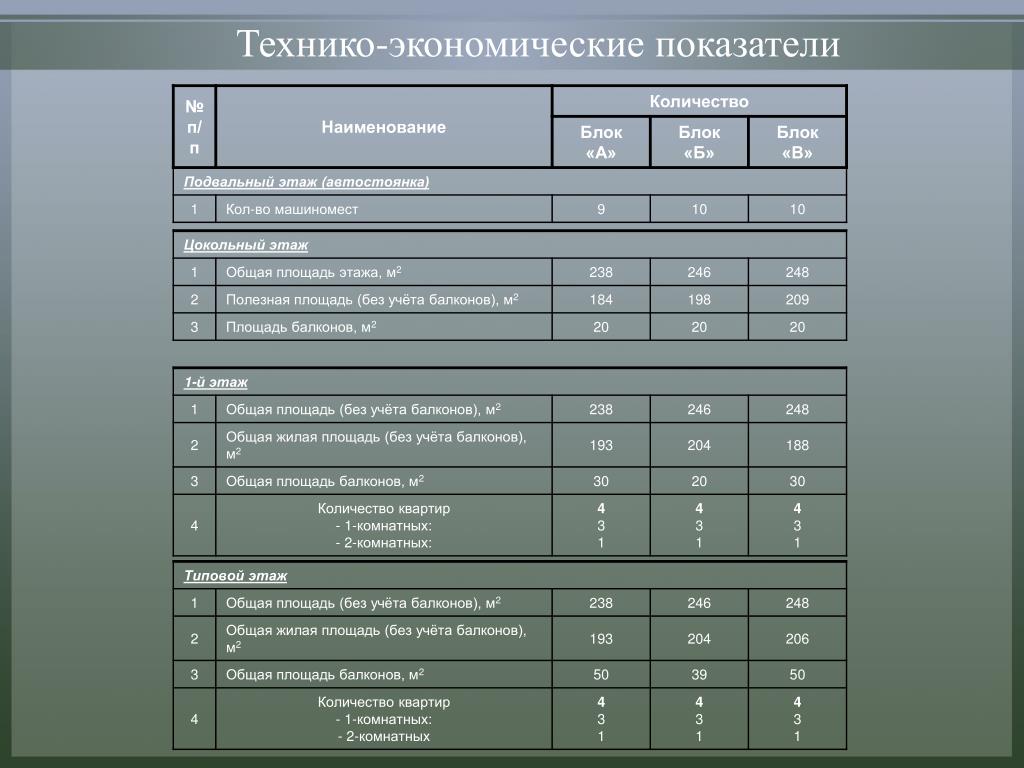

  4. Технико-экономические показатели

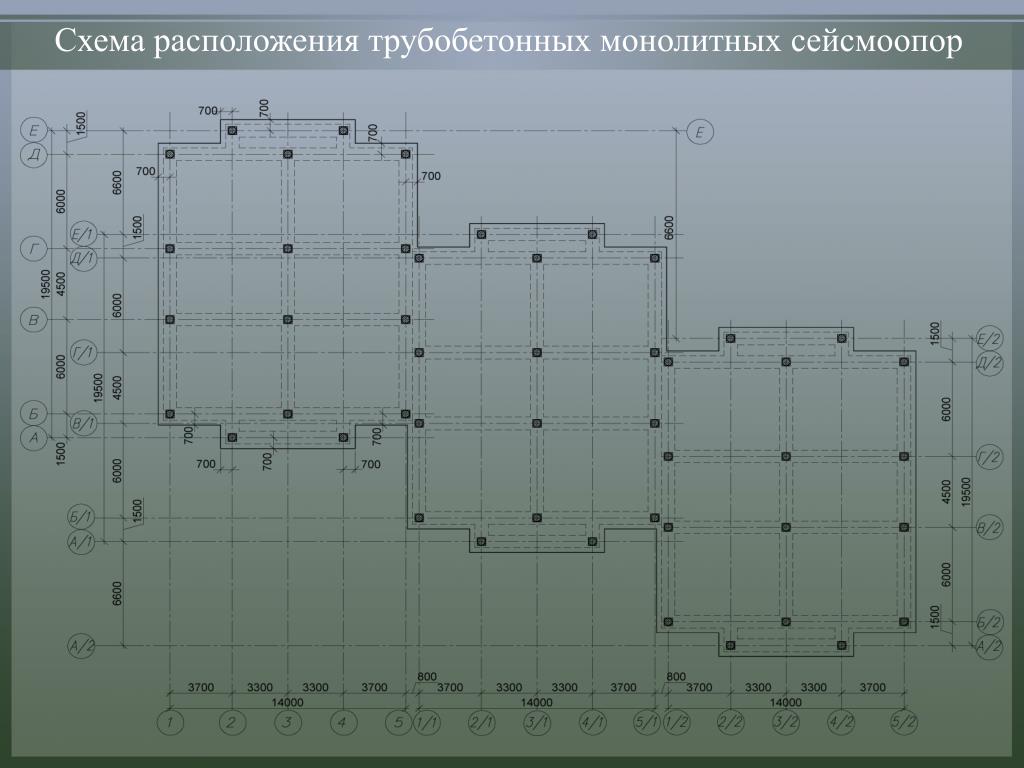

  5. Схема расположения трубобетонных монолитных сейсмоопор

  6. Трубобетонная монолитная сейсмоопора

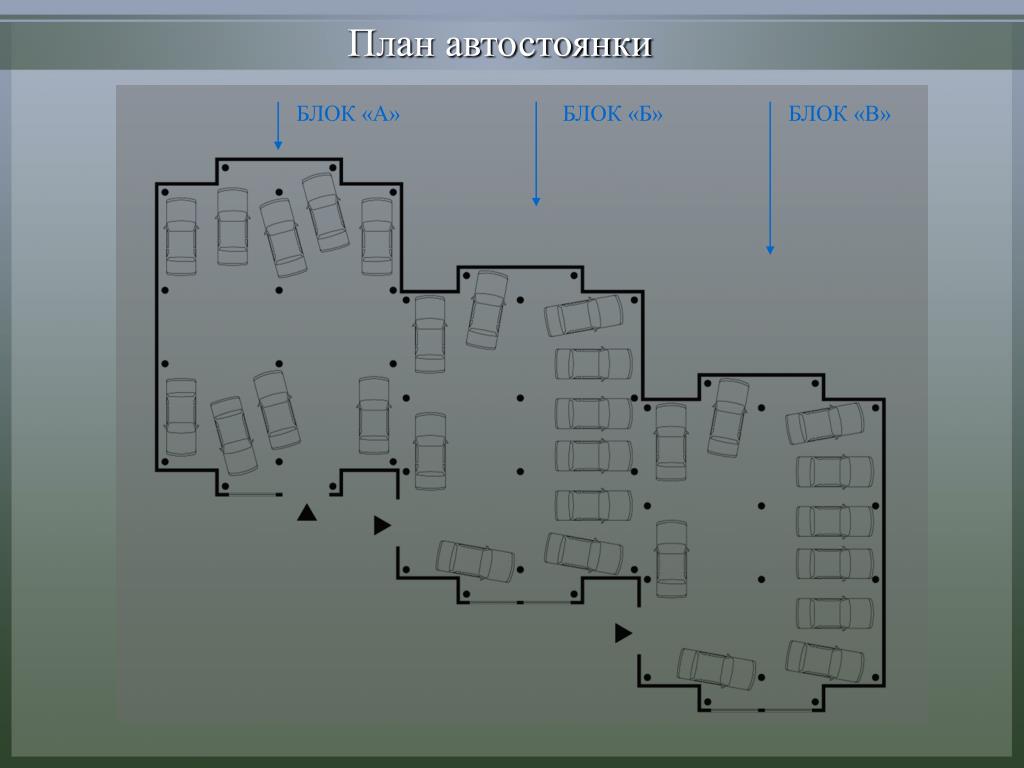

  7. План автостоянки БЛОК «А» БЛОК «Б» БЛОК «В»

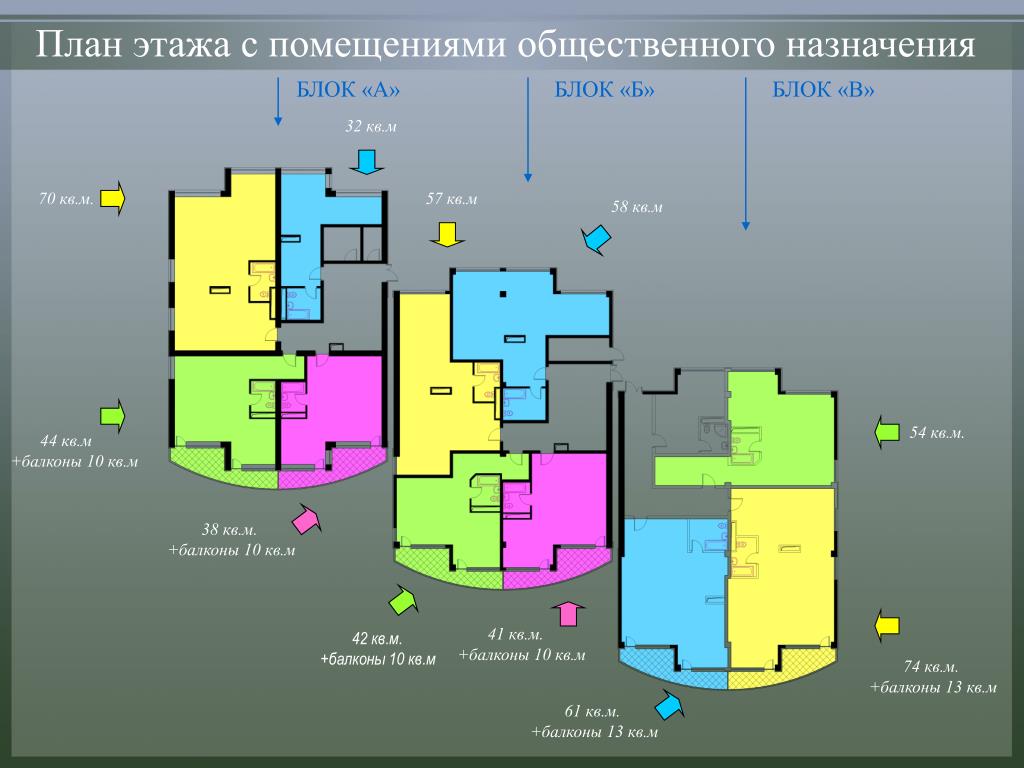

  8. БЛОК «А» БЛОК «Б» БЛОК «В» 32 кв.м 70 кв.м. 57 кв.м 58 кв.м 54 кв.м. 44 кв.м +балконы 10 кв.м План этажа с помещениями общественного назначения 38 кв.м. +балконы 10 кв.м 42 кв.м. +балконы 10 кв.м 41 кв.м. +балконы 10 кв.м 74 кв.м. +балконы 13 кв.м 61 кв.м. +балконы 13 кв.м

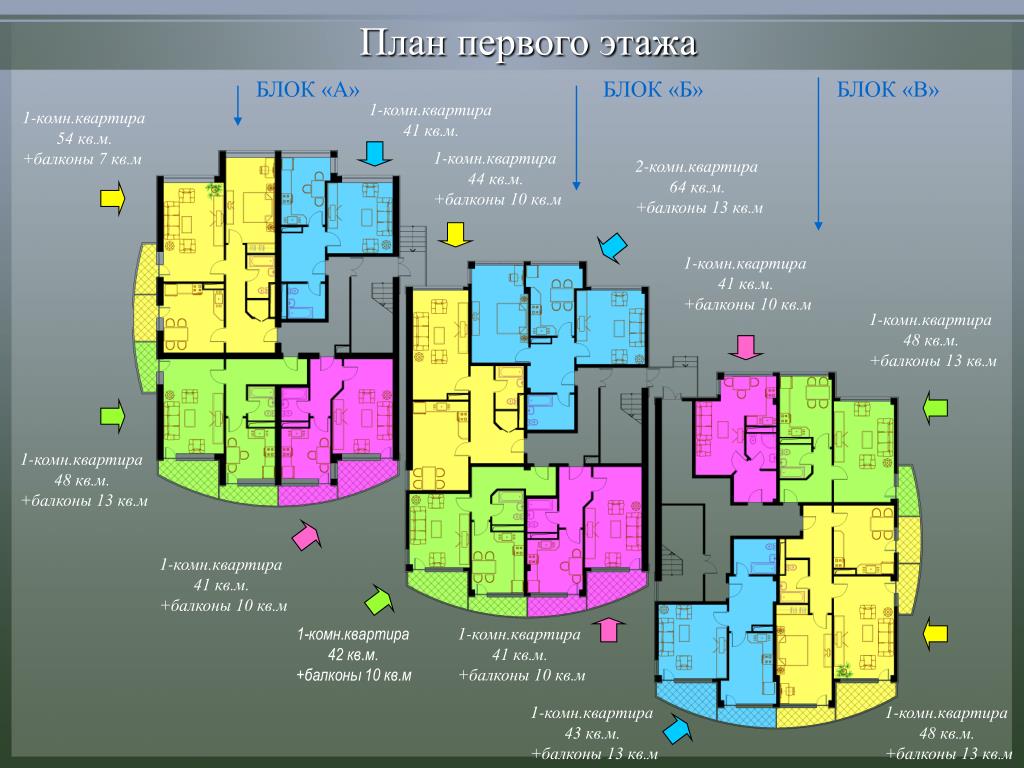

  9. План первого этажа БЛОК «А» БЛОК «Б» БЛОК «В» 1-комн.квартира 41 кв.м. 1-комн.квартира 54 кв.м. +балконы 7 кв.м 1-комн.квартира 44 кв.м. +балконы 10 кв.м 2-комн.квартира 64 кв.м. +балконы 13 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 42 кв.м. +балконы 10 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 43 кв.м. +балконы 13 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м

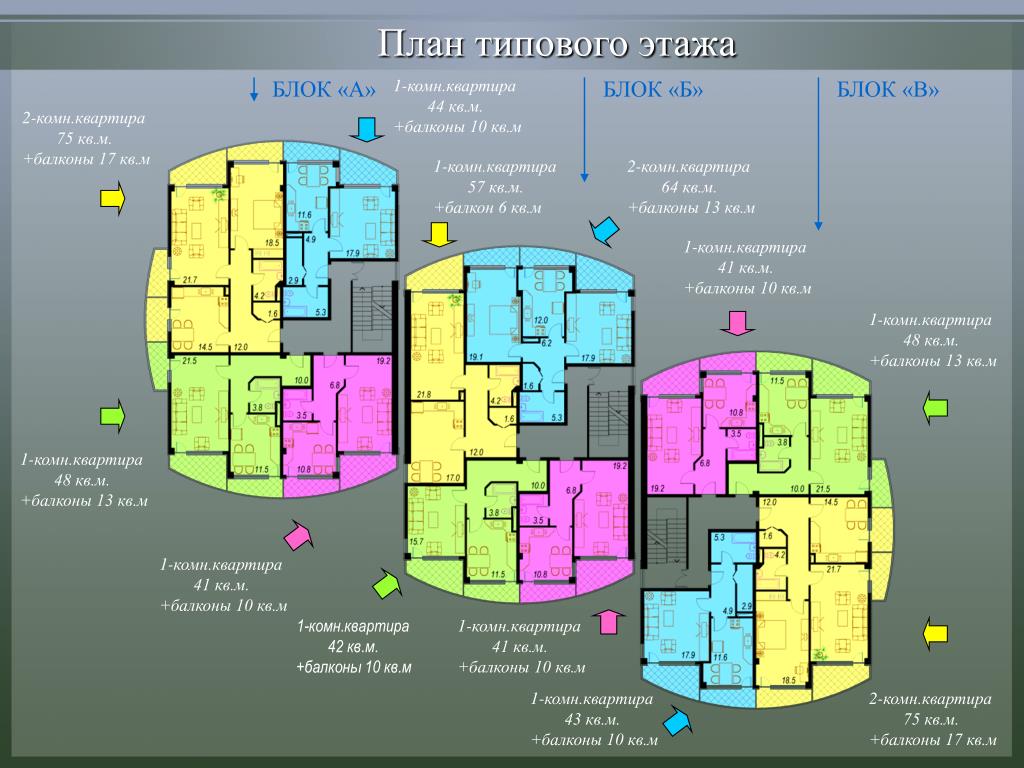

  10. План типового этажа БЛОК «А» 1-комн.квартира 44 кв.м. +балконы 10 кв.м БЛОК «Б» БЛОК «В» 2-комн.квартира 75 кв.м. +балконы 17 кв.м 1-комн.квартира 57 кв.м. +балкон 6 кв.м 2-комн.квартира 64 кв.м. +балконы 13 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 42 кв.м. +балконы 10 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 43 кв.м. +балконы 10 кв.м 2-комн.квартира 75 кв.м. +балконы 17 кв.м

  11. Фасад

  12. Трёхмерная визуализация
