  1. 河南理工大学采矿工程实验中心实验项目 矿井空气中主要有害气体浓度的测定

  2. 一、实验目的 • 学习比长式CO检定管的原理，并掌握其测定方法。 • 了解DQJD-1型多种气体检定器及AQY-50型唧筒的构造，并掌握其使用方法。

  3. 二、实验要求 • 掌握比长式检定管测定CO的方法； • 掌握DQJD-1型多种气体检定器及AQY-50型唧筒的使用方法

  4. 三、实验准备 • 一氧化碳检知管； • 唧筒； • 多种气体检定器； • 酒精灯； • 工业酒精等。

  5. 三、实验准备 比长式气体检测管 原理：检测管内装发烟硫酸及硅胶作载体吸附I2O5的指示剂，当CO和I2O5接触时，CO能使I2O5还原出游离碘。 I2O5+5CO——→5CO2+I2 I2+S03——→棕色化合物 其变色长度与通过管内的CO浓度成正比，因此可从刻度上直接读出CO的浓度。 按其测定范围不同分五种规格：即一型0.0005～0.005％；二型0.001～0.05％；三型0.0l～0.5％；四型0.2～5％；五型0.5～15％。

  6. 三、实验准备 气体检定器与唧筒

  7. 四、实验步骤 （一）采取空气试样 用唧筒取样，在测定地点应该先将活塞往返抽送2-3次，使筒内原来存在的气体完全被试样气体所代替。 实验室CO制取的原理图

  8. 四、实验步骤 （二）送入气体试样 把检定管两端打开，将检定管所标注（进气方向箭头）进气一端插入唧筒排气插孔中，按检定管要求的推送时间均匀的把唧筒内50毫升试样气体送入检定管，此时将产生一棕色环。

  9. 四、实验步骤 （三）读值 棕色环所指的刻度即为CO的浓度。

  10. 五、注意事项 • 1、检定管应放置在阴凉处，两端切勿碰坏，使用时也不要过早打开两端。以防影响测定效果。 • 2、比长式检定管的推送时间应根据厂家标定的标准时间均匀推送。如鹤壁矿务局生产的检定管推送时间为100秒。

  11. 五、注意事项 • 3、高浓度CO的测定 • 测定前应首先作好测量人员的防毒措施，然后按下述方法进行测定：如果被测气体的浓度大于检定管最大刻度时，可以抽取一部分空气试样，然后用新鲜空气冲淡2～10倍，最后将所测结果乘以冲淡的倍数，即为所测CO的实际浓度。其计算式如下： CO真＝检定管指示值×稀释的倍数

  12. 五、注意事项 • 4. 微量CO浓度的测定 • 当所测CO浓度低于检定管最小示值时，可采用延长推送时间或连续送气（50ml的倍数）的方法来测定，其结果要除以时间延长的倍数（与标准时间相比）或连续送气的次数，即可得出CO的真实浓度值。其计算如下： CO真＝检定管指示值／时间延长的倍数或送气的次数

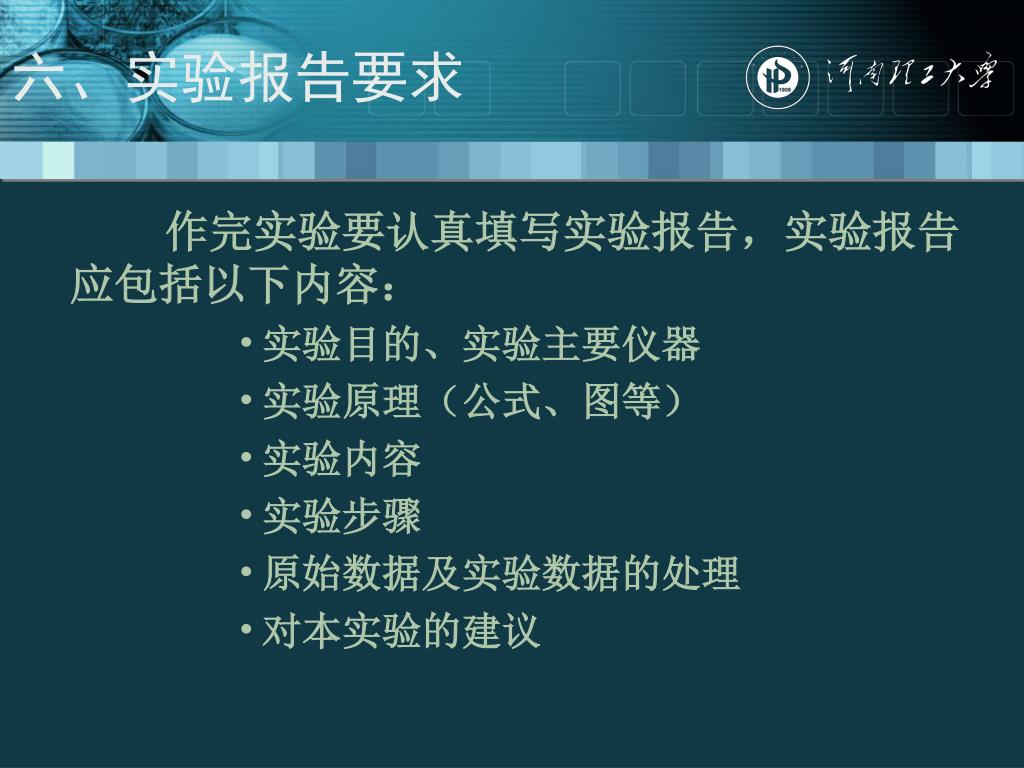

  13. 六、实验报告要求 作完实验要认真填写实验报告，实验报告应包括以下内容： • 实验目的、实验主要仪器 • 实验原理（公式、图等） • 实验内容 • 实验步骤 • 原始数据及实验数据的处理 • 对本实验的建议
