控 制 系 统 工 程 实 验. 实验名称. 二阶系统的幅频特性测试 实验地点 :501. 实验目的. 掌握频率特性的测试原理方法; 根据二阶系统的对数幅频特性,确定系统的数学模型; 进一步掌握控制系统的电模拟方法; 了解二阶系统的频域指标与时域指标的对应关系。. 实验仪器及设备. JM-1 自动控制原理模拟学习机 “ 自动控制系统虚拟实验平台 ” 虚拟仪器 MATLAB 仿真分析软件 数字三用表. 预习报告要求. 根据系统框图和 “ JM-1 自动控制模拟学习机 ” 面板图,选择合适元件,设计系统的电子模拟电路图;
E N D

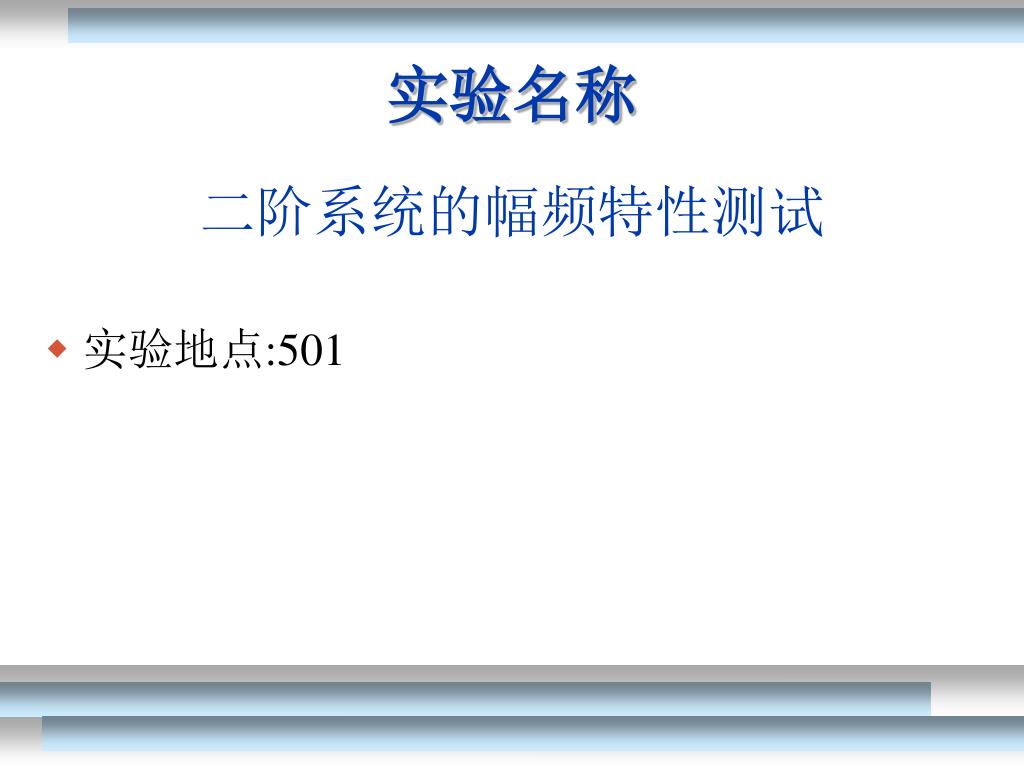

实验名称 二阶系统的幅频特性测试 • 实验地点:501

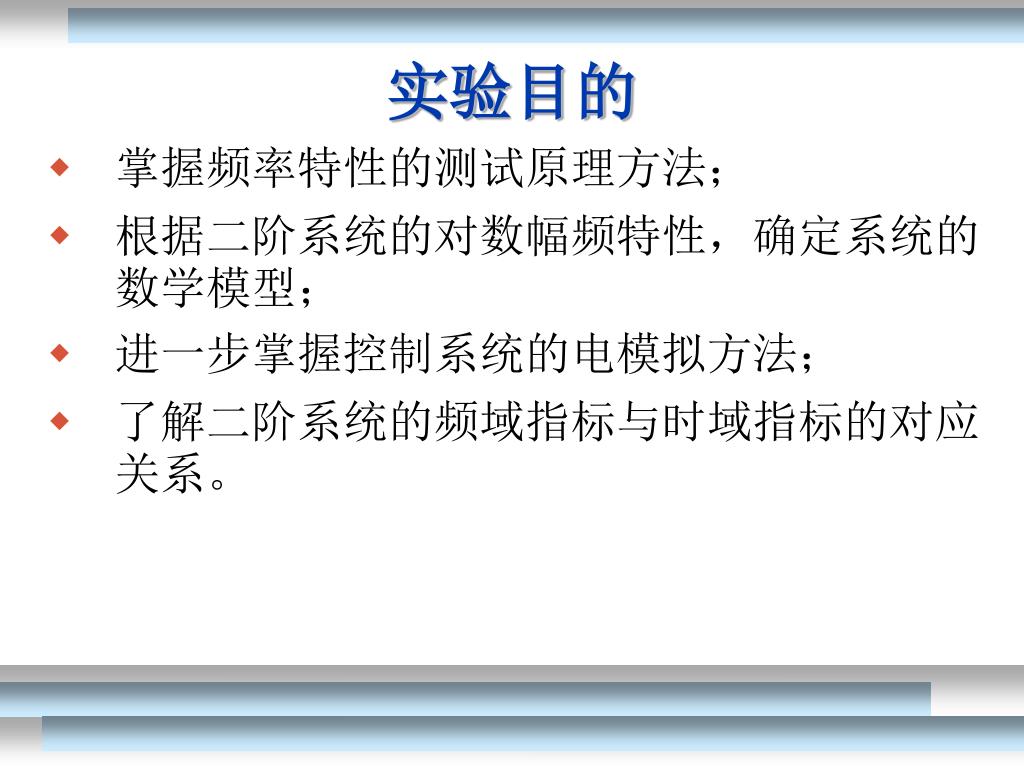

实验目的 • 掌握频率特性的测试原理方法; • 根据二阶系统的对数幅频特性,确定系统的数学模型; • 进一步掌握控制系统的电模拟方法; • 了解二阶系统的频域指标与时域指标的对应关系。

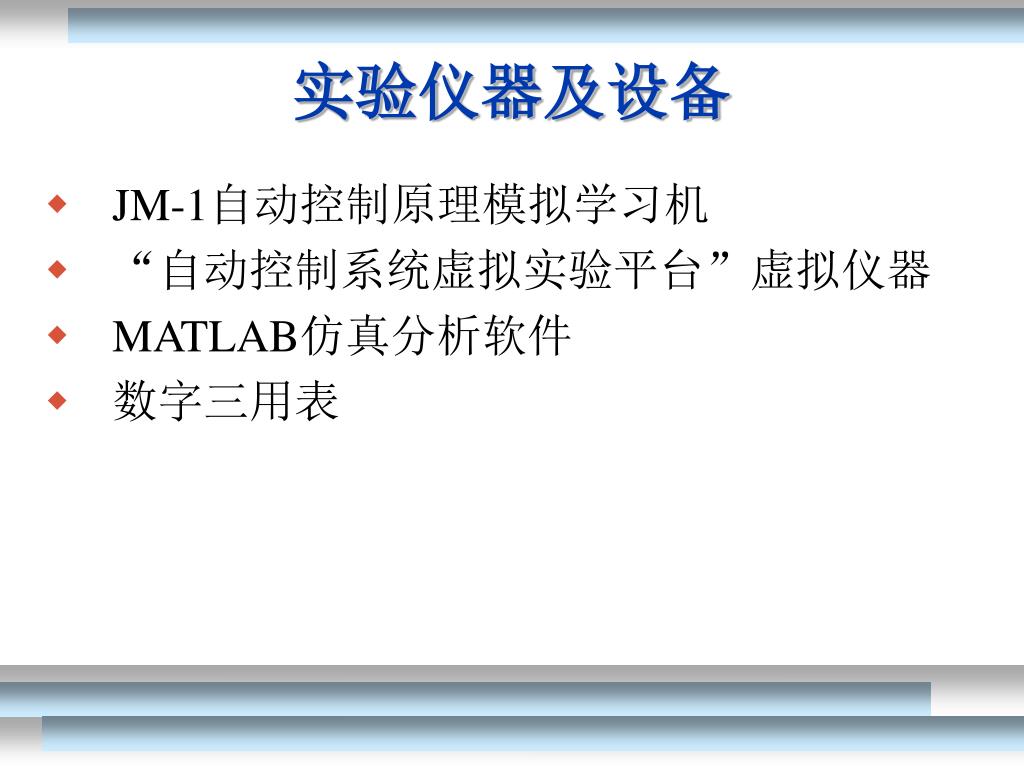

实验仪器及设备 • JM-1自动控制原理模拟学习机 • “自动控制系统虚拟实验平台”虚拟仪器 • MATLAB仿真分析软件 • 数字三用表

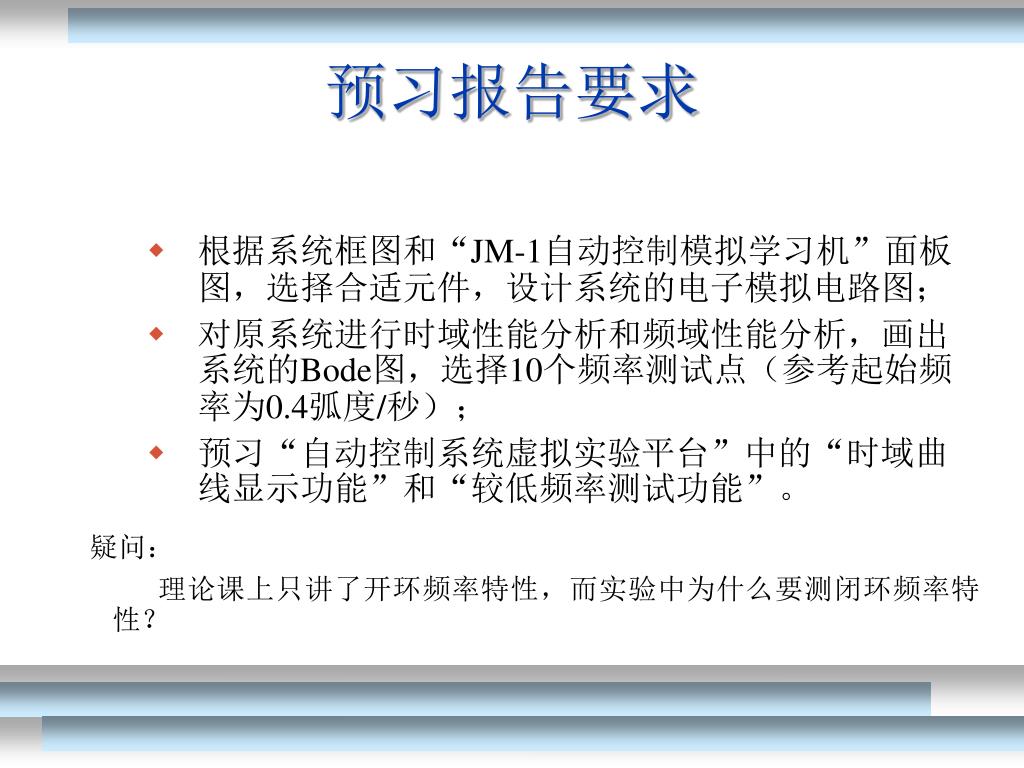

预习报告要求 • 根据系统框图和“JM-1自动控制模拟学习机”面板图,选择合适元件,设计系统的电子模拟电路图; • 对原系统进行时域性能分析和频域性能分析,画出系统的Bode图,选择10个频率测试点(参考起始频率为0.4弧度/秒); • 预习“自动控制系统虚拟实验平台”中的“时域曲线显示功能”和“较低频率测试功能”。 疑问: 理论课上只讲了开环频率特性,而实验中为什么要测闭环频率特性?

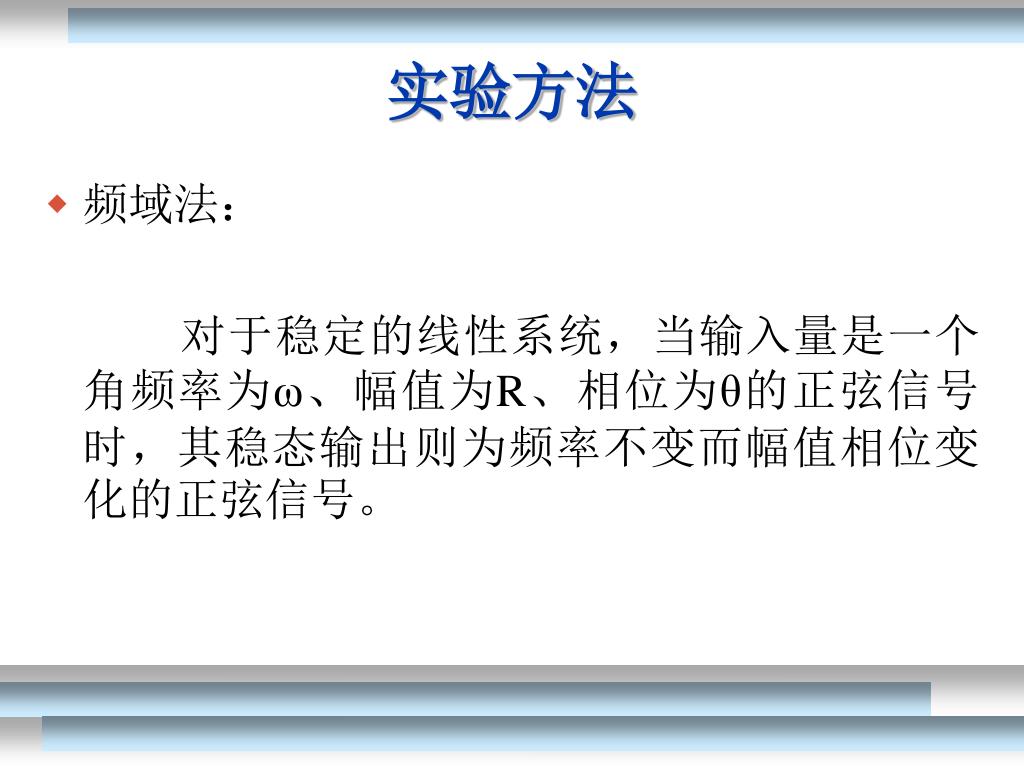

实验方法 • 频域法: 对于稳定的线性系统,当输入量是一个角频率为ω、幅值为R、相位为θ的正弦信号时,其稳态输出则为频率不变而幅值相位变化的正弦信号。

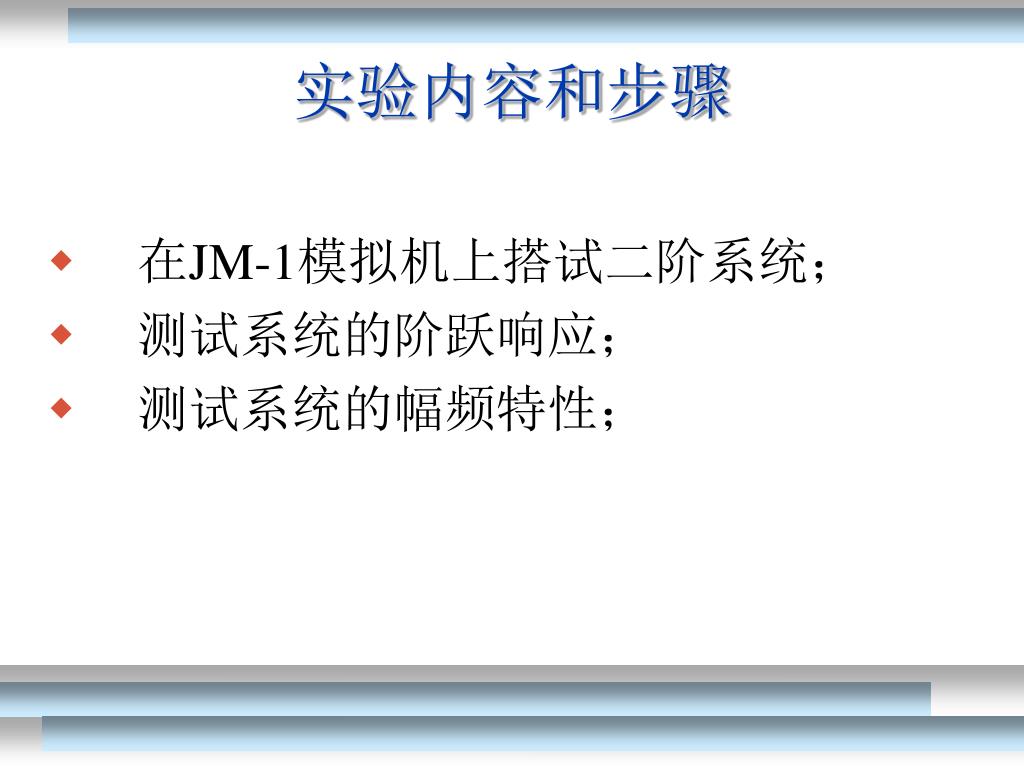

实验内容和步骤 • 在JM-1模拟机上搭试二阶系统; • 测试系统的阶跃响应; • 测试系统的幅频特性;

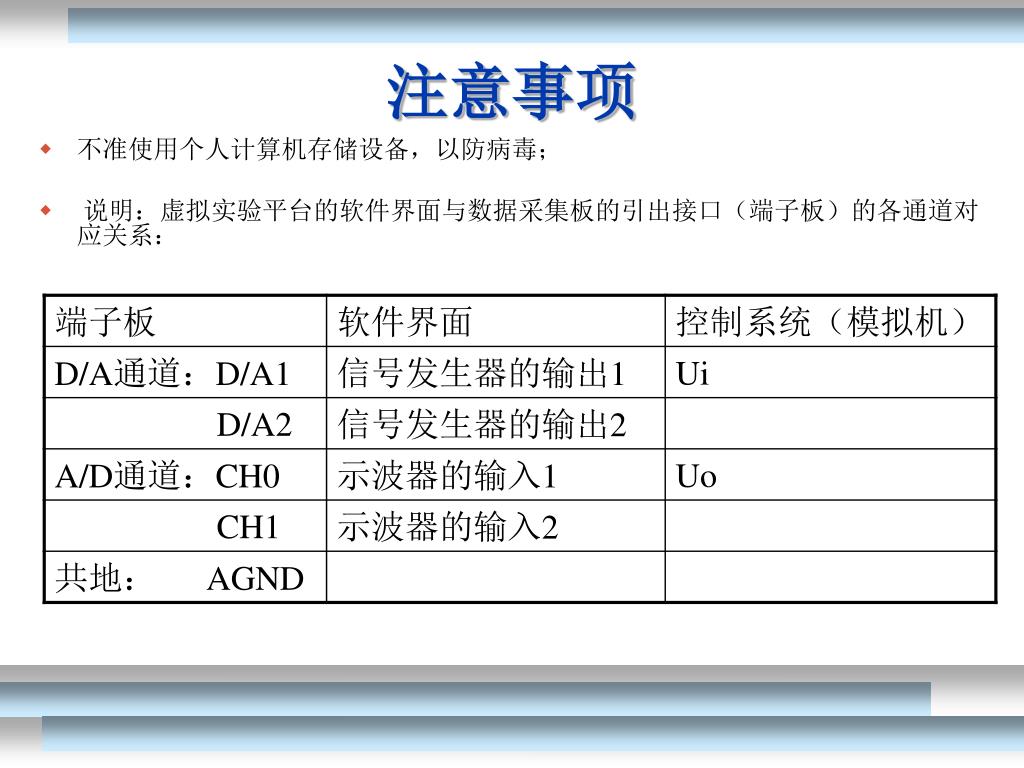

注意事项 • 不准使用个人计算机存储设备,以防病毒; • 说明:虚拟实验平台的软件界面与数据采集板的引出接口(端子板)的各通道对应关系:

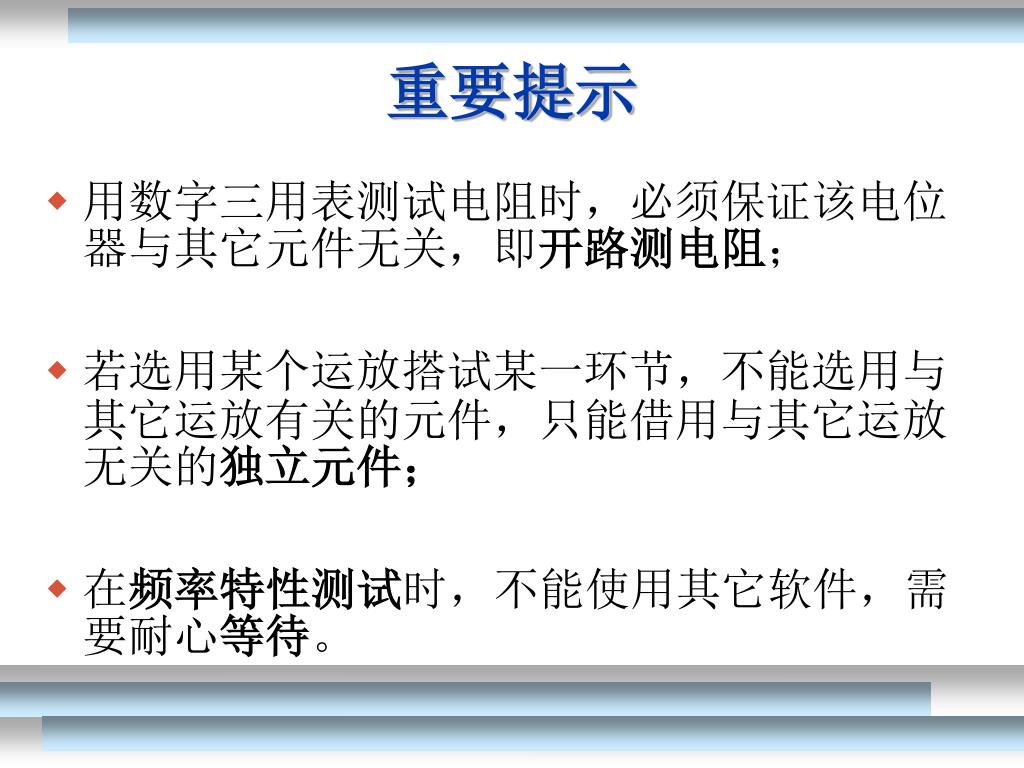

重要提示 • 用数字三用表测试电阻时,必须保证该电位器与其它元件无关,即开路测电阻; • 若选用某个运放搭试某一环节,不能选用与其它运放有关的元件,只能借用与其它运放无关的独立元件; • 在频率特性测试时,不能使用其它软件,需要耐心等待。

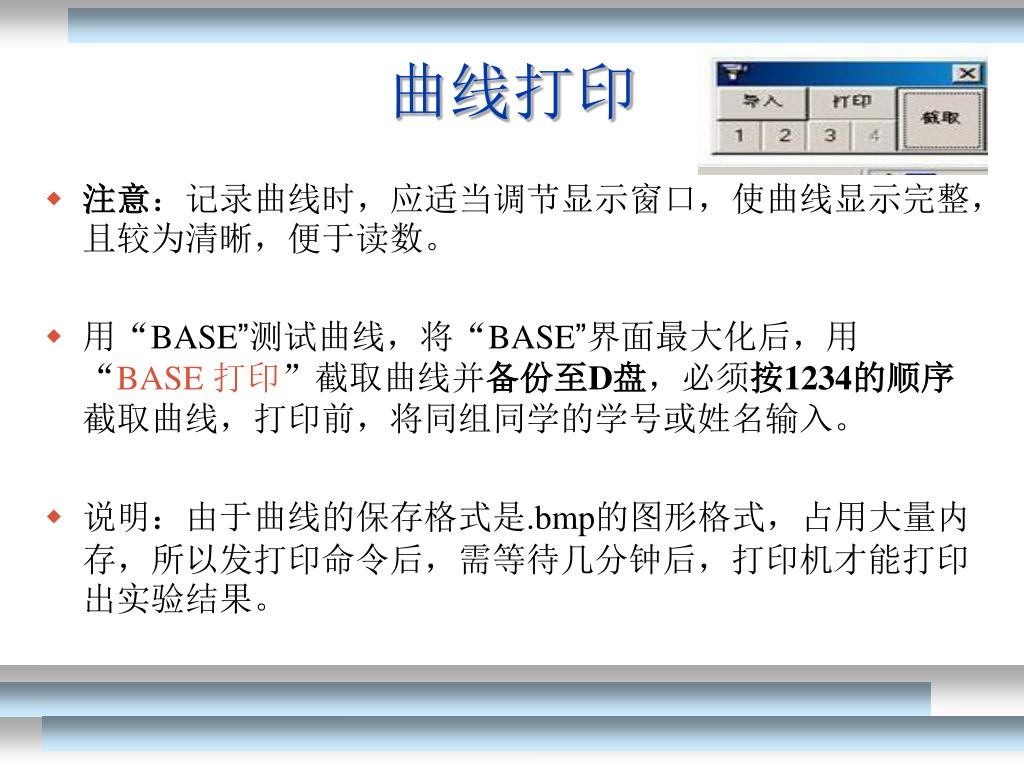

曲线打印 • 注意:记录曲线时,应适当调节显示窗口,使曲线显示完整,且较为清晰,便于读数。 • 用“BASE”测试曲线,将“BASE”界面最大化后,用“BASE 打印”截取曲线并备份至D盘,必须按1234的顺序截取曲线,打印前,将同组同学的学号或姓名输入。 • 说明:由于曲线的保存格式是.bmp的图形格式,占用大量内存,所以发打印命令后,需等待几分钟后,打印机才能打印出实验结果。

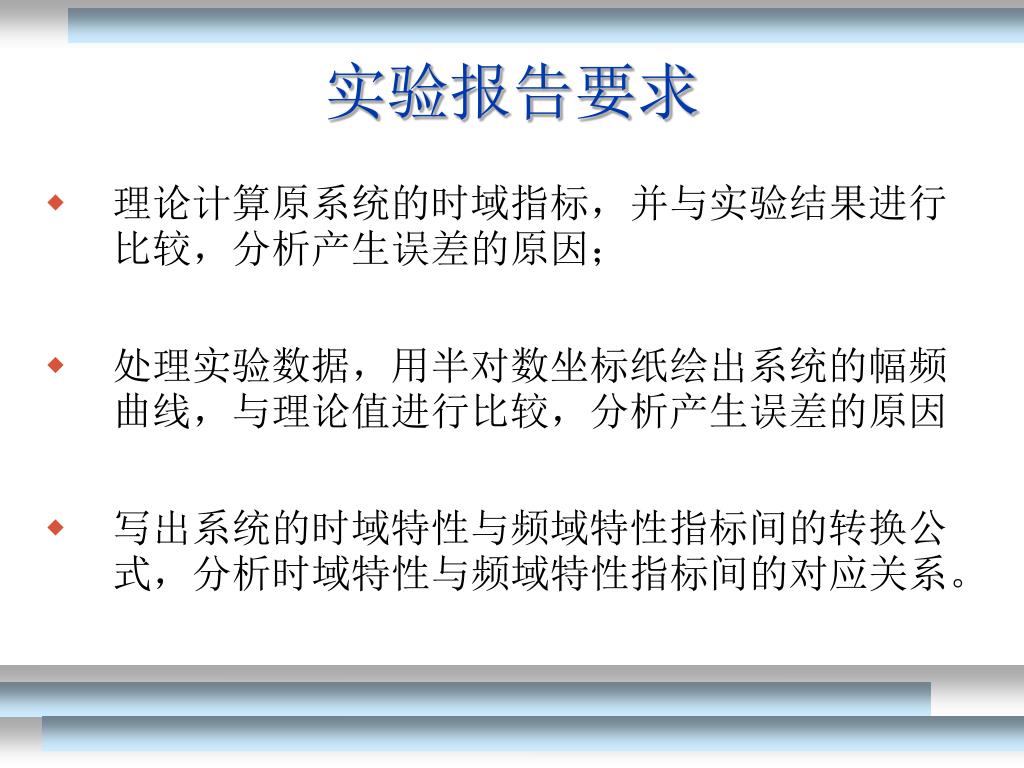

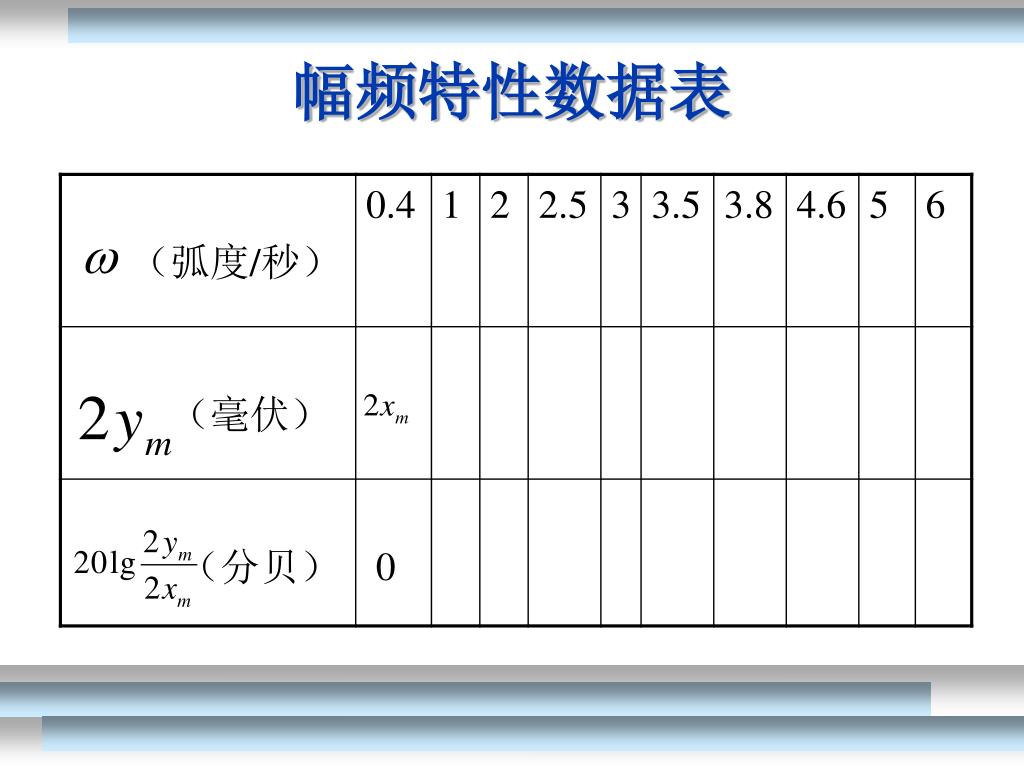

实验报告要求 • 理论计算原系统的时域指标,并与实验结果进行比较,分析产生误差的原因; • 处理实验数据,用半对数坐标纸绘出系统的幅频曲线,与理论值进行比较,分析产生误差的原因 • 写出系统的时域特性与频域特性指标间的转换公式,分析时域特性与频域特性指标间的对应关系。

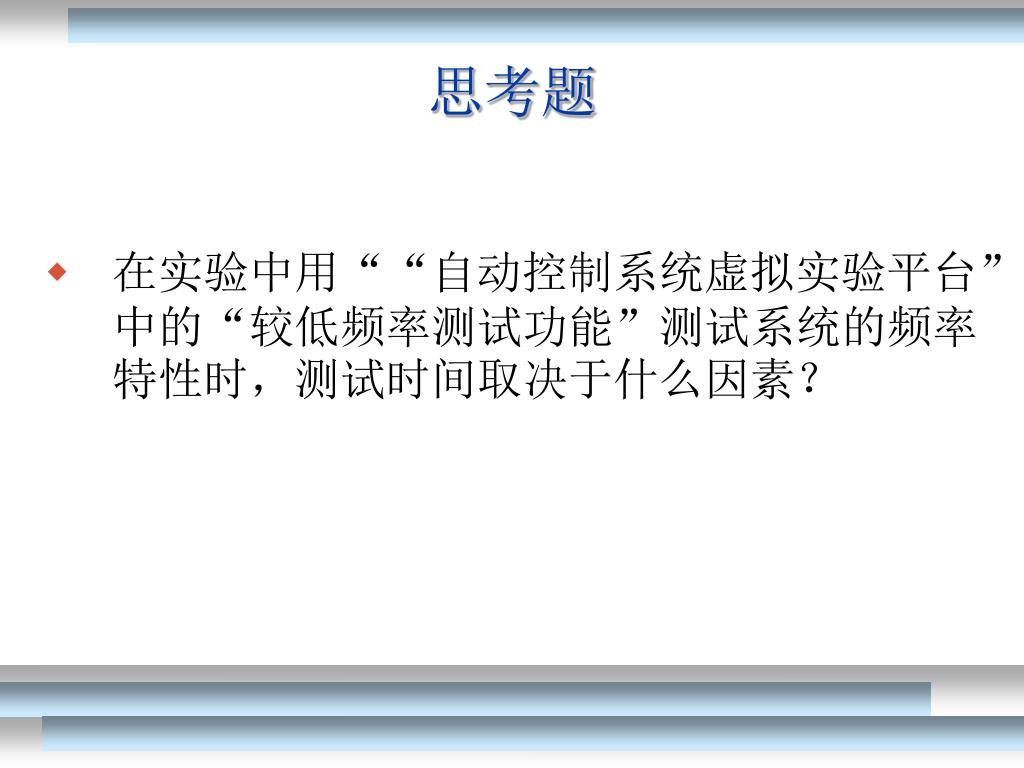

思考题 • 在实验中用““自动控制系统虚拟实验平台”中的“较低频率测试功能”测试系统的频率特性时,测试时间取决于什么因素?

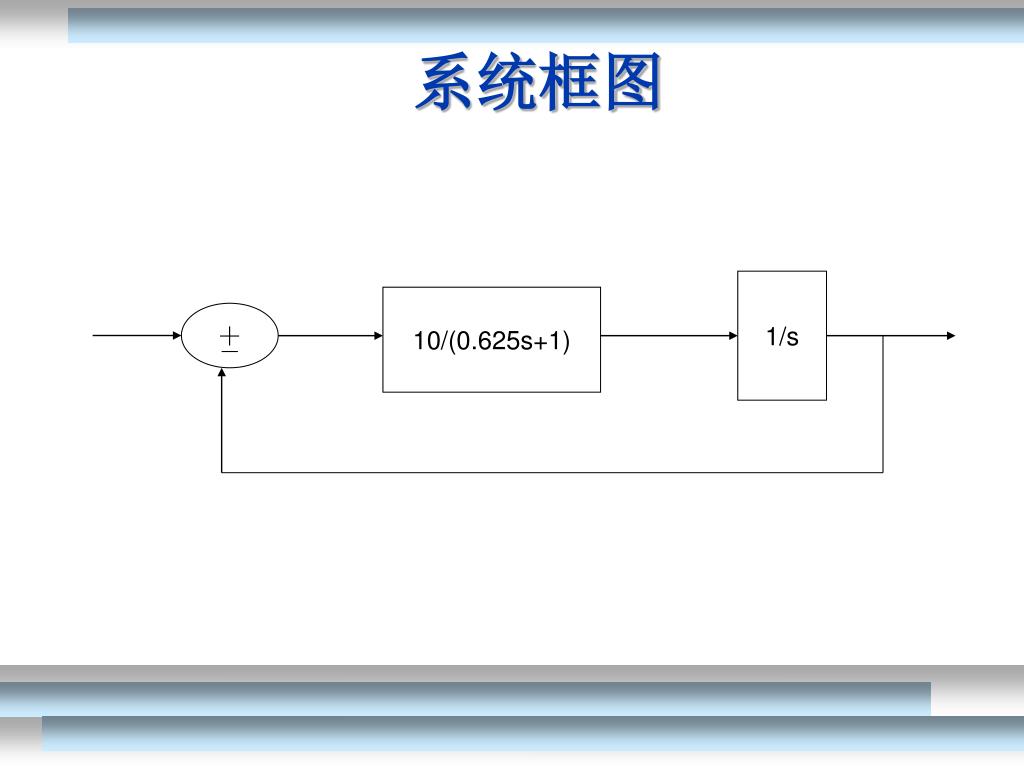

系统框图 1/s 10/(0.625s+1) +
