  1. RIP协议

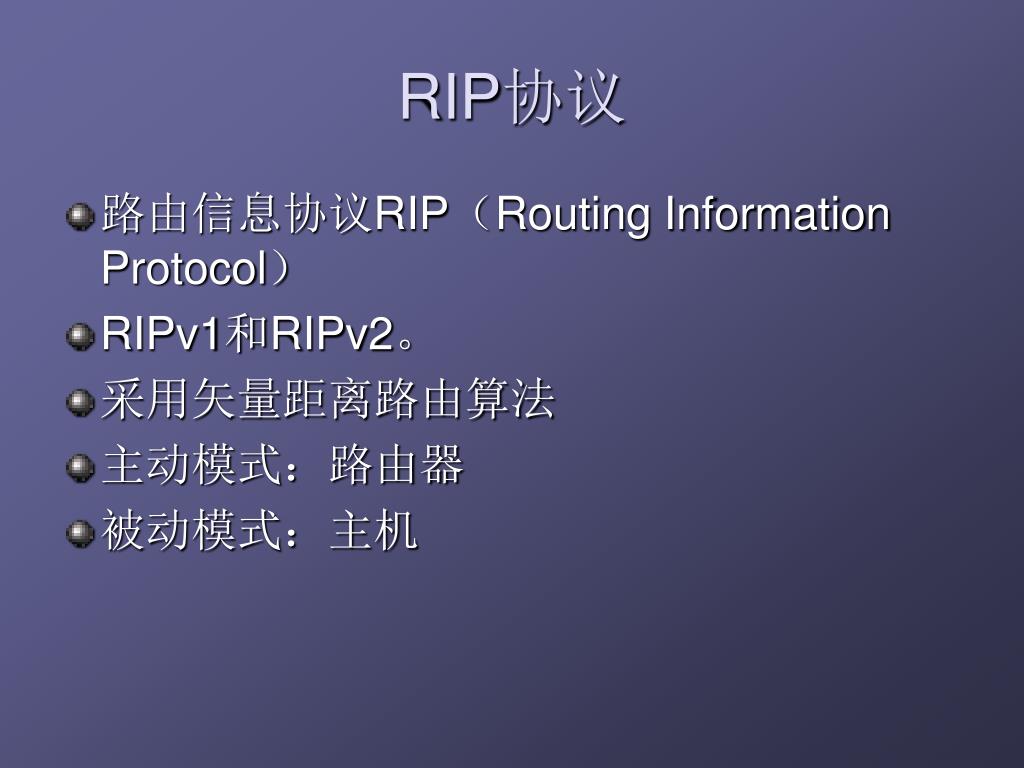

  2. RIP协议 • 路由信息协议RIP（Routing Information Protocol） • RIPv1和RIPv2。 • 采用矢量距离路由算法 • 主动模式：路由器 • 被动模式：主机

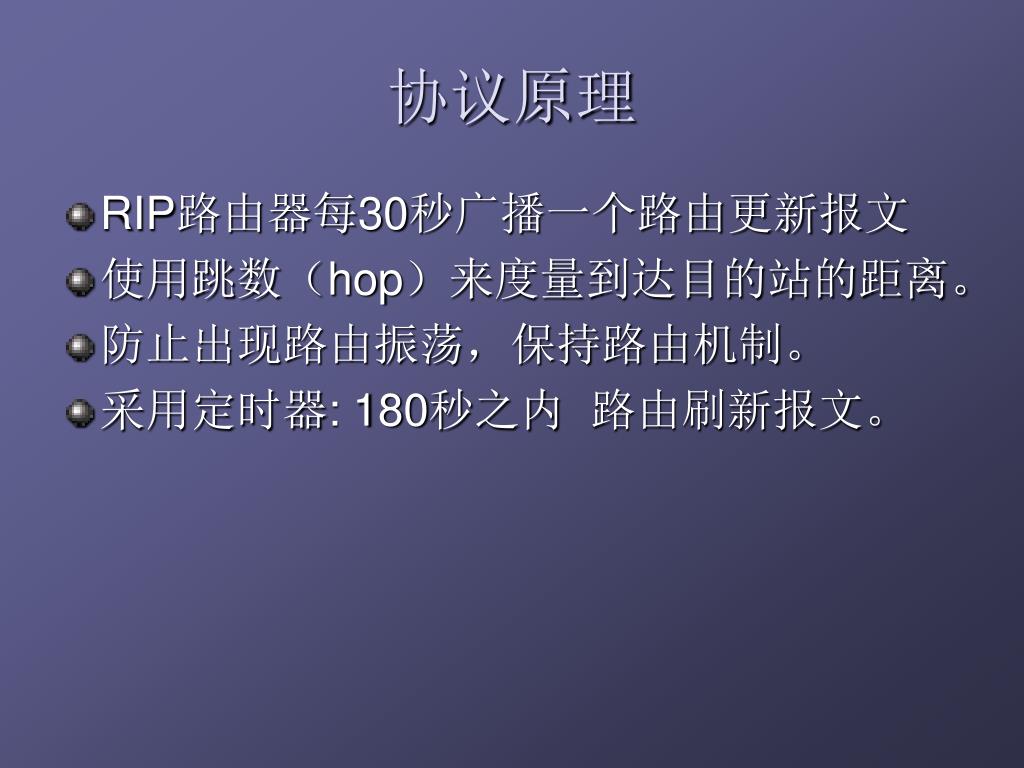

  3. 协议原理 • RIP路由器每30秒广播一个路由更新报文 • 使用跳数（hop）来度量到达目的站的距离。 • 防止出现路由振荡，保持路由机制。 • 采用定时器: 180秒之内 路由刷新报文。

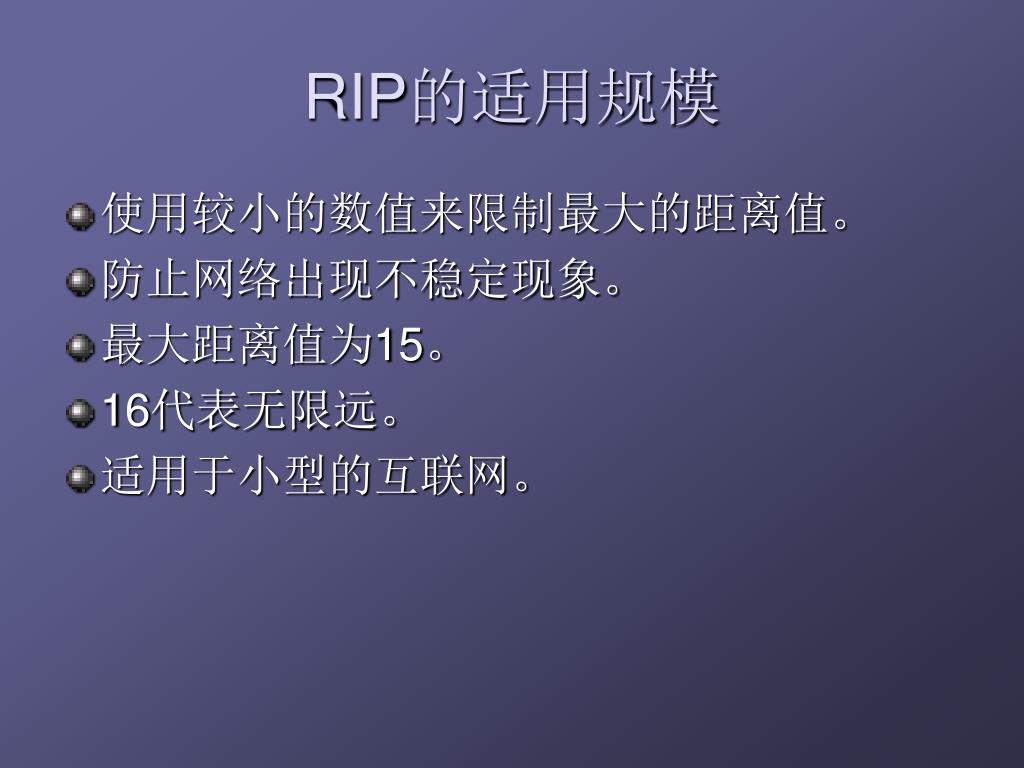

  4. RIP的适用规模 • 使用较小的数值来限制最大的距离值。 • 防止网络出现不稳定现象。 • 最大距离值为15。 • 16代表无限远。 • 适用于小型的互联网。

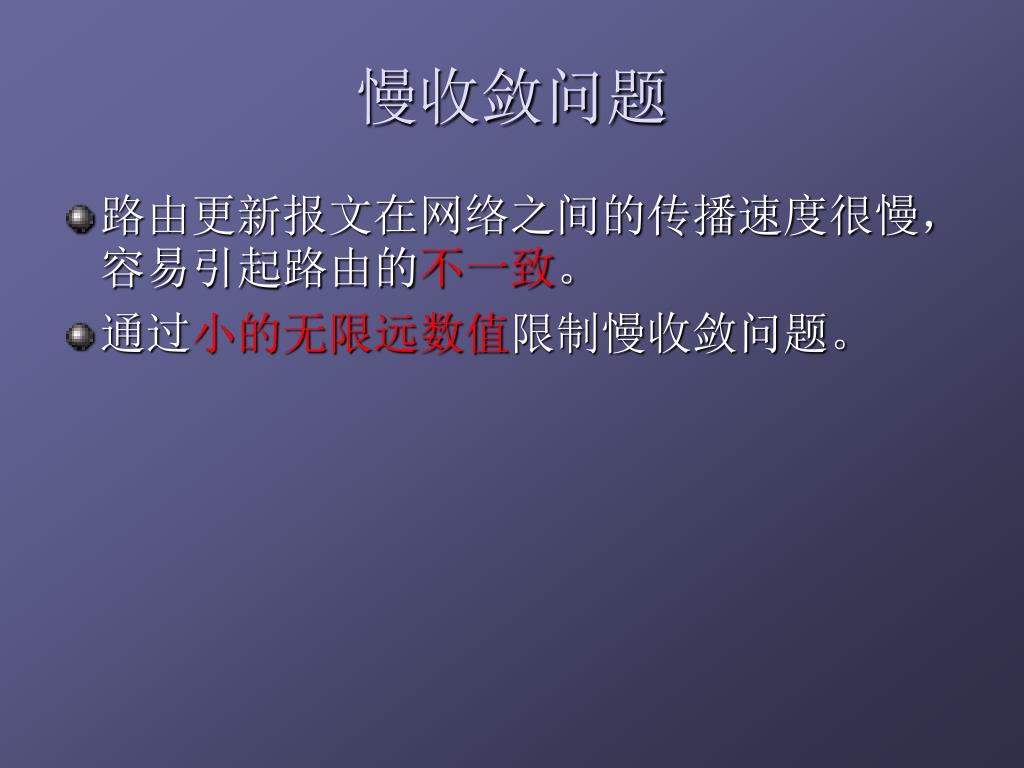

  5. 慢收敛问题 • 路由更新报文在网络之间的传播速度很慢，容易引起路由的不一致。 • 通过小的无限远数值限制慢收敛问题。

  6. 慢收敛示例 网络1 R2 R1 R3

  7. 慢收敛示例 距离为0 网络1 R2 R1 R3

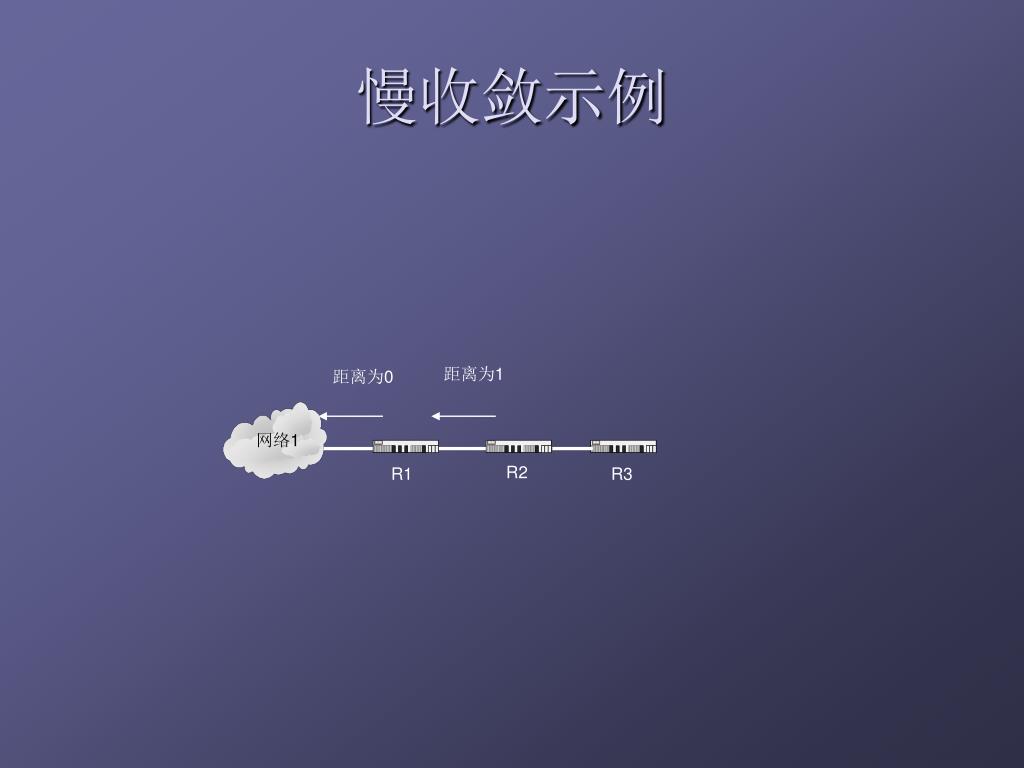

  8. 慢收敛示例 距离为1 距离为0 网络1 R2 R1 R3

  9. 慢收敛示例 距离为1 距离为0 距离为2 网络1 R2 R1 R3

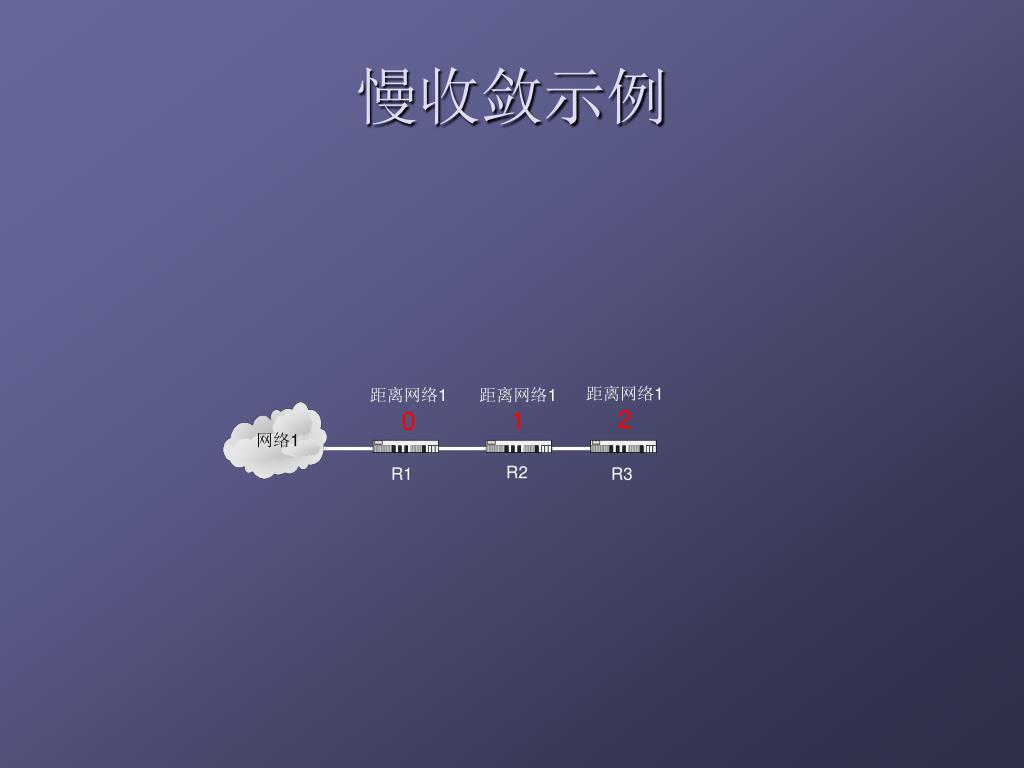

  10. 慢收敛示例 距离网络1 2 距离网络1 0 距离网络1 1 网络1 R2 R1 R3

  11. 慢收敛示例 距离网络1 2 距离网络1 0 距离网络1 1 网络1 R2 R1 R3

  12. 慢收敛示例 距离网络1 2 距离网络1 16 距离网络1 1 网络1 R2 R1 R3

  13. 慢收敛示例 距离网络1 2 距离网络1 16 距离网络1 1 网络1 R2 R1 R3

  14. 慢收敛示例 距离网络1 2 距离网络1 2 距离网络1 1 网络1 R2 R1 R3

  15. 慢收敛示例 距离网络1 2 距离网络1 2 距离网络1 1 网络1 R2 R1 R3

  16. 慢收敛示例 距离网络1 2 距离网络1 2 距离网络1 3 网络1 R2 R1 R3

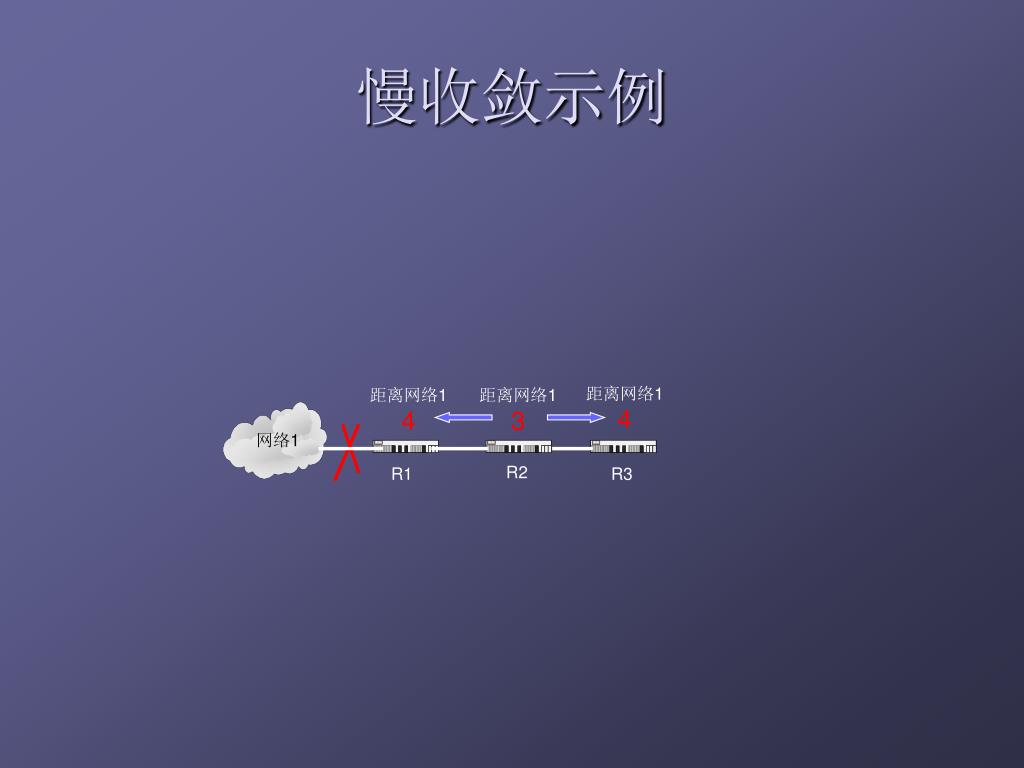

  17. 慢收敛示例 距离网络1 4 距离网络1 4 距离网络1 3 网络1 R2 R1 R3

  18. 慢收敛示例 距离网络1 16 距离网络1 16 距离网络1 16 网络1 R2 R1 R3

  19. 解决慢收敛问题 • 分割范围技术(split horizon update) • 抑制技术（hold down） • 触发更新技术（triggered update） • 毒性逆转技术（poison reverse）

  20. 分割范围技术 • 路由器不会把关于某路由的信息传回到该路由的接口中。 • 这种技术不能解决所有拓扑结构中的环路问题。

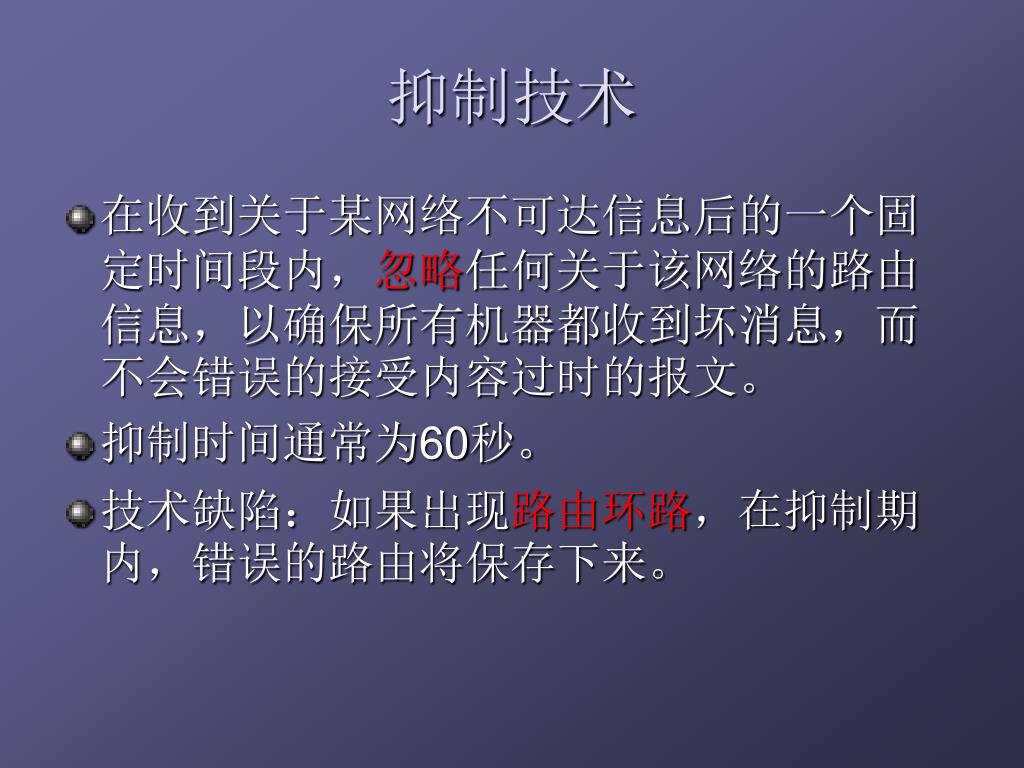

  21. 抑制技术 • 在收到关于某网络不可达信息后的一个固定时间段内，忽略任何关于该网络的路由信息，以确保所有机器都收到坏消息，而不会错误的接受内容过时的报文。 • 抑制时间通常为60秒。 • 技术缺陷：如果出现路由环路，在抑制期内，错误的路由将保存下来。

  22. 触发更新技术 • 在路由器接收到坏消息后立即广播，而不必等待下一个广播周期。 • 通过立即发送更新信息，路由器减少了因为好消息而容易出错的时间。 • 技术缺陷：一个广播可能改变其它相邻路由器的路由表，从而引发新一轮的广播。如果新的广播有引起路由表改变，则会导致更多的广播。这样就形成了广播雪崩

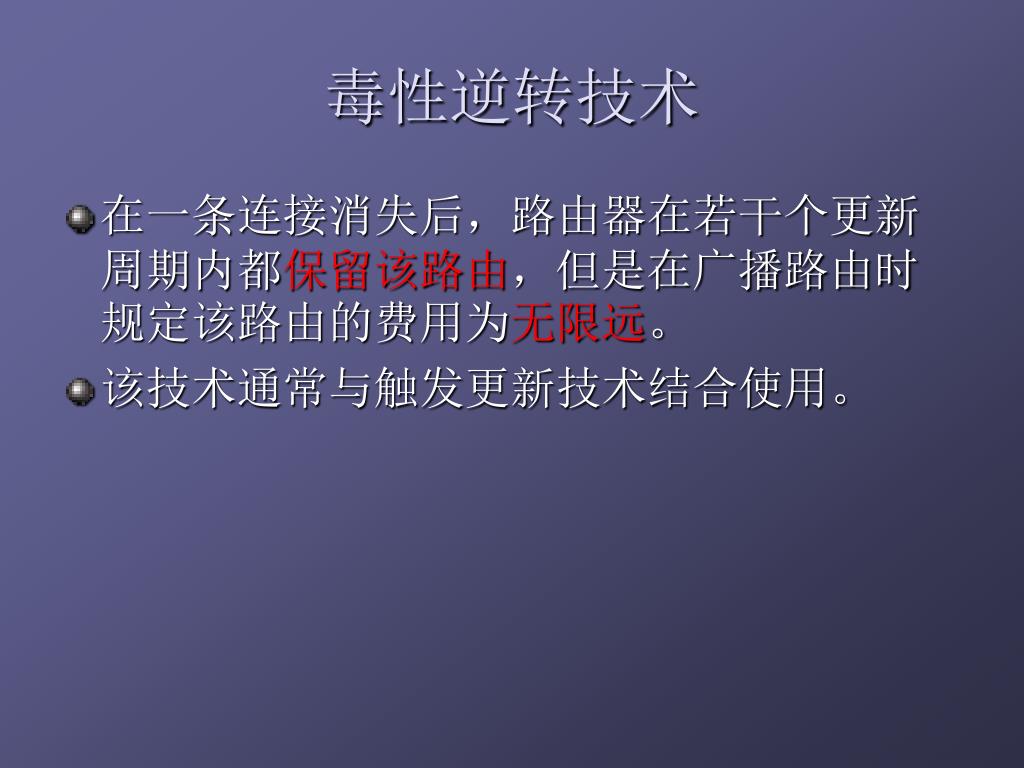

  23. 毒性逆转技术 • 在一条连接消失后，路由器在若干个更新周期内都保留该路由，但是在广播路由时规定该路由的费用为无限远。 • 该技术通常与触发更新技术结合使用。

  24. 命令（1-5） 版本1 必须为0 网络1的协议族 必须为0 网络1的IP地址 必须为0 必须为0 到网络1的距离 网络2的协议族 必须为0 网络2的IP地址 必须为0 必须为0 到网络2的距离 …… RIPv1报文格式

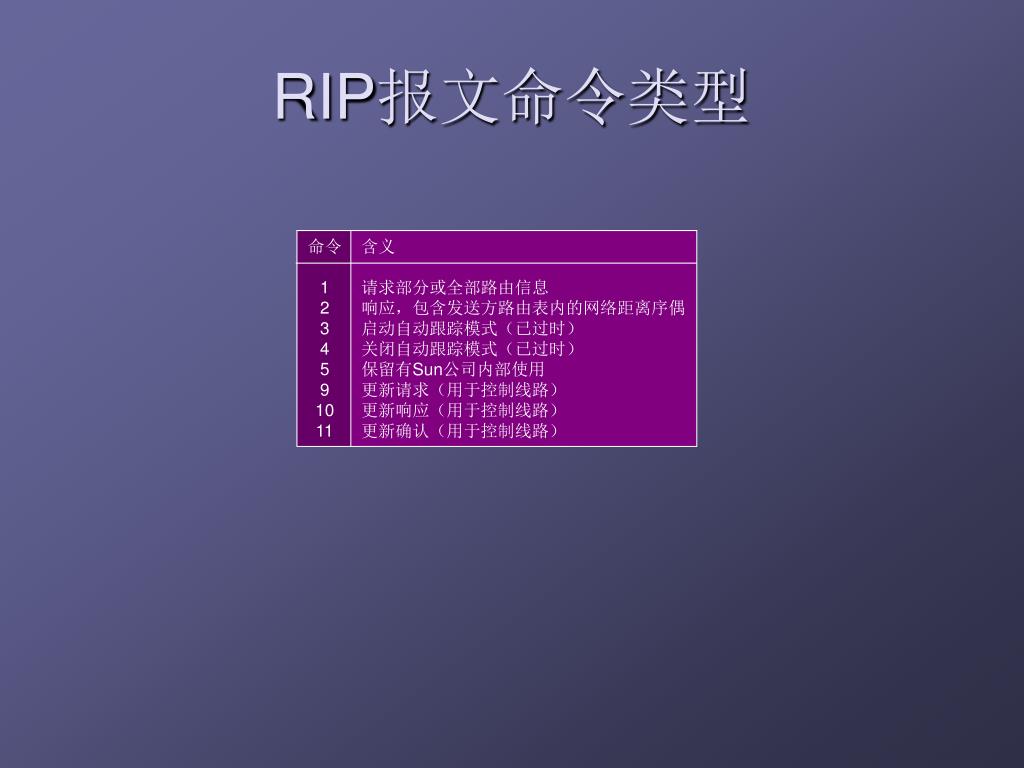

  25. 命令 1 2 3 4 5 9 10 11 含义 请求部分或全部路由信息 响应，包含发送方路由表内的网络距离序偶 启动自动跟踪模式（已过时） 关闭自动跟踪模式（已过时） 保留有Sun公司内部使用 更新请求（用于控制线路） 更新响应（用于控制线路） 更新确认（用于控制线路） RIP报文命令类型

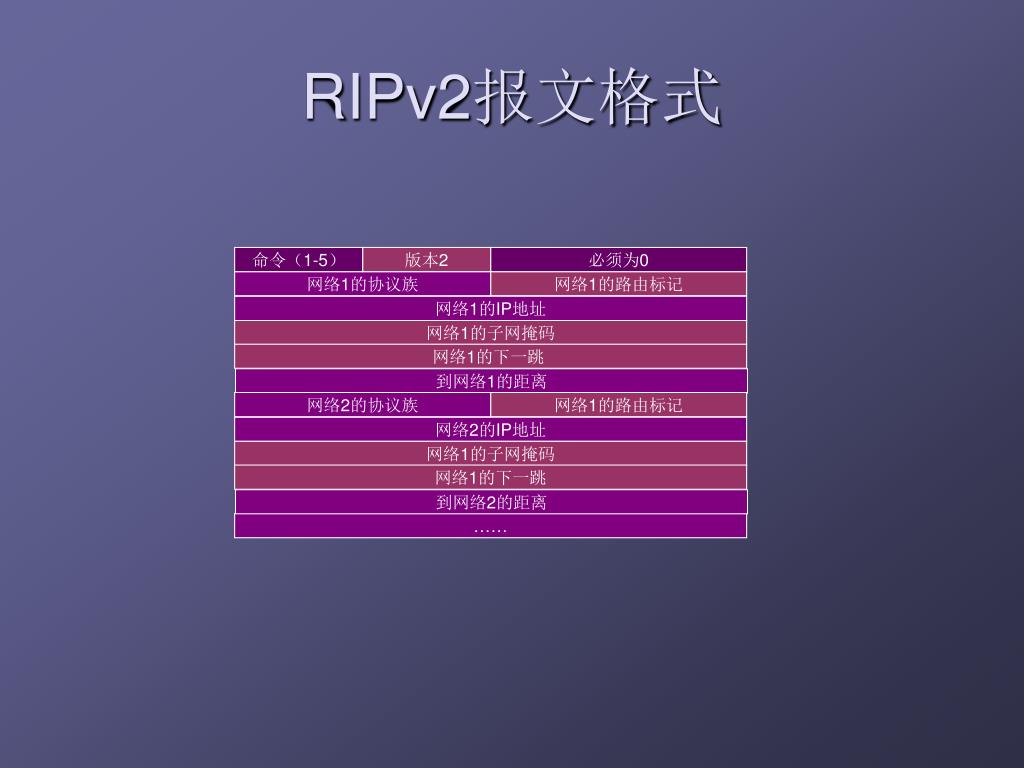

  26. 命令（1-5） 版本2 必须为0 网络1的协议族 网络1的路由标记 网络1的IP地址 网络1的子网掩码 网络1的下一跳 到网络1的距离 网络2的协议族 网络1的路由标记 网络2的IP地址 网络1的子网掩码 网络1的下一跳 到网络2的距离 …… RIPv2报文格式

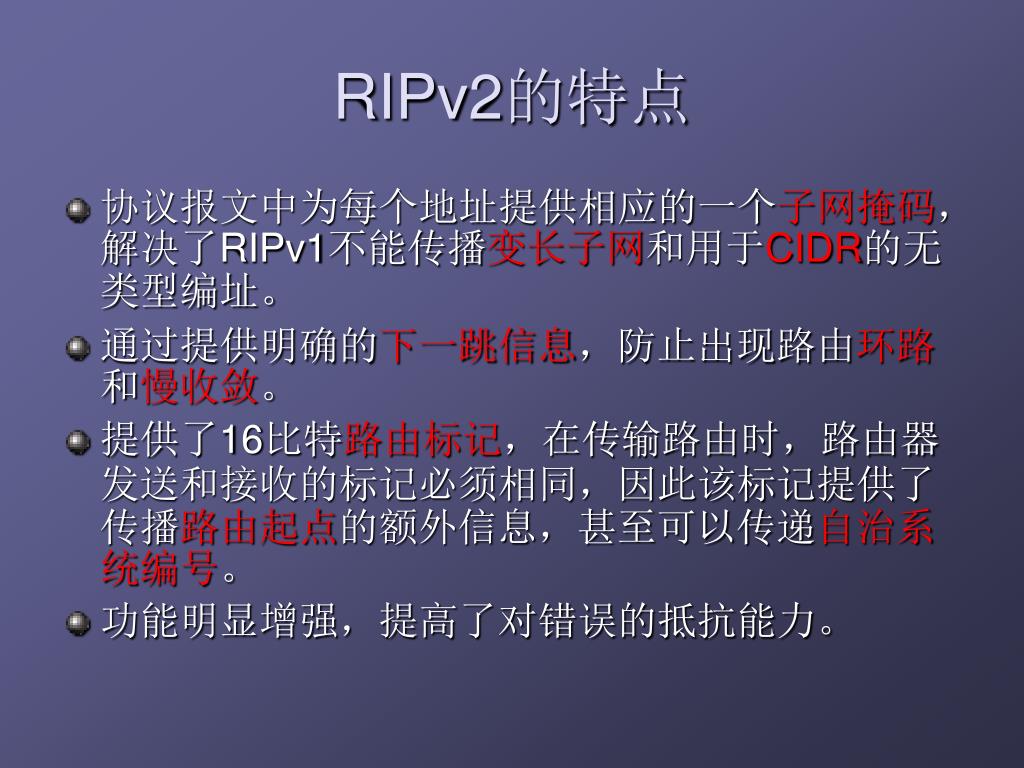

  27. RIPv2的特点 • 协议报文中为每个地址提供相应的一个子网掩码，解决了RIPv1不能传播变长子网和用于CIDR的无类型编址。 • 通过提供明确的下一跳信息，防止出现路由环路和慢收敛。 • 提供了16比特路由标记，在传输路由时，路由器发送和接收的标记必须相同，因此该标记提供了传播路由起点的额外信息，甚至可以传递自治系统编号。 • 功能明显增强，提高了对错误的抵抗能力。

  28. RIP协议的缺陷 • 15为最大跳数，限制了网络的规模。 • 以跳数来度量最短路由，使路由保持相对固定不变，而无法适应网络负载变化。

  29. 本节结束
