  1. 結構化佈線系統

  2. 佈線系統—有那麼嚴重嗎?

  3. 地基重不重要?

  4. 佈線系統品質不可忽略 • 根據美國TIA/EIA組織的統計，網路故障的原因有70%是佈線系統所引起的 • 佈線成本卻只佔資訊總成本2-5% 一般佈線慘狀 正確佈線工法

  5. 從投資比例看佈線系統 LAN Equipment 7% Software 54% Intelligent Workstation 34% Cabling ~2 to 5% 企業資訊投資比例

  6. 從生命週期看佈線系統 Software 1.5 years LANs 2.5 years Intelligent WS 3.5 years Mainframe 5.5 years 生命週期 CablingSystem 15 - 25 years

  7. 你該先有的基本觀念 • 佈線系統如同房屋的地基 • 佈線有問題是時通時不通 • 從投資比例的角度2-5%的預算比例可以換來避免70%網路問題 • 從生命週期的角度高達二十年的使用壽命可以攤提投資所以不會比較貴

  8. 佈線系統的歷史演進(接下來這一段非常枯燥乏味 大家要忍住不睡覺)

  9. 佈線的演化史 1980年代 1990年代 2000年代 Ethernet ArcNet 10BASE-T 100BASE-Tx 2.5-10Gb/s RS-232 IBM3270 AS400 Token Ring 155ATM 1000BASE-T 標準(Standard) 568-A 568-B 專利(Proprietary) Category 6 New 50MM Fiber Coaxial Thin Coax. Category 3 IBM Type1 UTP Category 5 62.5MM Fiber Category 5e 62.5&50 MM Fiber

  10. 一九八零年代當時的問題 • 每一個主機廠商都使用獨家的佈線類型沒得選擇 • 公司的空間有限很難同時容納那麼多的線路 • 升級或轉換新系統幾乎都要重新施工一次 • 每個員工工作空間可能有好幾種佈線 • 沒有標準導致不知該如何規劃、建置及測試 • 決定採用某品牌的佈線系統就被綁死，後續擴充採購毫無選擇的自由 • 網路出現問題時很難維護及除錯

  11. 後續演進(一) • 在1980年代晚期大環境充滿了要求針對佈線系統制定標準的聲音，各家廠商於是開始思考及制定相關的標準文件 • 最有名的是ANIXTER在1990年發布的「電纜效能等級」(Cable Performance Levels) 文件，這份文件期望能夠提供使用者有關電纜的採購規格及測試標準。 • 在1991年「美國國家標準局」(American National Standards Institute，ANSI)、「電子產業協會」(Electronic Industries Alliance，EIA)及「電子通訊產業協會」(Telecommunications Industry Association，TIA)聯合建立了一個標準，這個標準一開始被稱為「商業建築電子通訊佈線標準」(Commercial Building Telecommunications Cabling Standard)，也就是一般常看到的所謂ANSI/EIA/TIA-568-1991標準

  12. 後續演進(二) • 接下來的幾年中，EIA陸續發表了許多「電子通訊系統公告」(Telecommunications Systems Bulletins，TSB)，例如較高等級的佈線系統(higher grades of cabling，TSB-36)，連接硬體(connecting hardware，TSB-40)，跳接線纜(patch cables，TSB-40A)，模組化資訊插座測試需求(testing requirements for modular jacks，TSB-40A)，遮蔽式雙絞線佈線系統的額外規範(additional specifications for shielded twisted-pair cabling，TSB-53)，隨著這些TSB不斷的發佈以及修改原有的ANSI/EIA/TIA-568-1991，終於在1995年公佈了新的規範標準，就是知名的ANSI/TIA/EIA-568-A • 自從ANSI/TIA/EIA-568-A標準公佈之後，資訊科技演進的腳步快如飛梭，如果還要靠修訂、表決、公佈的流程實在追不上科技的日新月異，於是決定採用為原有標準增加附錄的方式來更新

  13. TIA/EIA-568-A 新增附錄 • TIA/EIA 568-A.1 (1997年9月公布) – 主要內容是定義Propagation Delay and Delay Skew • TIA/EIA 568-A.2 (1998年8月公布) – 主要內容是針對原始標準提供一些相關的修正與補充 • TIA/EIA 568-A.3 (1998年12月公布) – 內容主要是定義了多束捆線電纜(bundled cable)、混合式電纜(hybrid cable)、複合式電纜(composite cable)的規格及需求 • TIA/EIA 568-A.4 (1999年12月公布) – 內容主要是定義PATCH CORD的測試方法及需求 • TIA/EIA 568-A.5 (2000年2月公布) – 各位最熟悉的CAT.5e首次被正式放到附錄成為標準

  14. 目前的最新標準TIA/EIA-568-B • 舊有的ANSI/TIA/EIA-568-A以及相關附錄愈來愈龐雜，很多內容也漸漸跟不上時代，於是選擇重新制定發佈ANSI/TIA/EIA-568-B新標準 • 整合了非常多標準以便取代TIA/EIA-568-A • TSB-67 (無屏蔽雙絞線佈線系統現場測試傳輸性能規格) • TSB-72 (集中式光纖佈線指導方針) • TSB-75 (開放式辦公室增修水平佈線實施規範) • TIA/EIA-568-A-1 • TIA/EIA-568-A-2 • TIA/EIA-568-A-3 • TIA/EIA-568-A-4 • TIA/EIA-568-A-5 • TIA/EIA/IS-729 (ScTP技術規格)

  15. TIA/EIA-568-B三大部分 • TIA/EIA-568-B.1 • General requirements • Performance requirements • Recommended topology • Cabling Media • Cabling distances • Connector configurations • Basic framework of SCS • TIA/EIA-568-B.2 • 100  Balanced Twisted-pair Cabling • TIA/EIA-568-B.3 • Optical Fiber Cabling Components Standard

  16. TIA/EIA-568-B較明顯的差異 • 標準被分割成為三個主要部分 • 完整包含了CAT.5e的效能規格(而CAT.6在新的附錄B.2-1) • 50/125多模光纖被新增到承認且建議的線材列表 • 在滿足特定效能要求的前提下，允許使用不列在標準內的新一代小型光纖接頭，例如MT-RJ，LC • Telecommunication Closet (TC)改名為Telecommunication Room (TR) • 遮蔽式雙絞線(STP-A)從承認且建議的線材列表被刪除，目前的狀態為標準承認這種線材但是不建議新佈線系統使用 • 同軸電纜成為不被標準承認的線材 • 測試部分取消Basic Link，新增加Permanent Link

  17. 其他標準

  18. To standardise the specific telecommunications design and installation practices between and within buildings TIA/EIA-569-A Commercial Building Telecommunications Pathways and Spaces

  19. TIA/EIA-606 Administration Standard for the Telecommunications Infrastructure of Commercial Buildings • To provide a uniform administration scheme that is independent of applications.

  20. TIA/EIA-607 Commercial Building Grounding and Bonding Requirements for Telecommunications • To provides a uniform telecommunications grounding and bonding infrastructure intended to ensure that telecommunications equipment and systems can be readily deployed in a commercial building environment.

  21. 基本定義

  22. 結構化佈線系統定義了什麼? • Topology is defined(拓撲) • Media is identified(傳輸媒介) • Distances are specified(距離) • Connection interface is specified(介面) • Performance requirements are specified(效能)

  23. 典型的網路拓撲 BUS RING STAR

  24. 結構化佈線系統的拓撲 WA WA WA WA WA CP TR • Star Topology - Each work area shall be directly connected to Horizontal Cross-connect in TR

  25. Consolidation Point Horizontal Cabling WITHOUT consolidation point Horizontal Cabling WITH consolidation point

  26. 水平佈線的傳輸媒介 Fiber Cat 6 UTP Cat 5 UTP • 4-pair 100  Unshielded Twisted Pair (UTP) • 4-pair 100  Screened Twisted Pair (ScTP) • 2 Fiber 62.5/125 µm Multi-mode Optical Fiber • 2 Fiber 50/125 µm Multi-mode Optical Fiber*

  27. 骨幹佈線的傳輸媒介 • 100  Multi-Pair UTP Cable • 62.5/125 µm Multi-mode Optical Fiber • 50/125 µm Multi-mode Optical Fiber * • Single mode Optical Fiber MULTI-PAIR UTP CABLE DISTRIBUTION OPTICAL FIBER CABLE

  28. 水平佈線的距離 C OUTLET CP B TR A HC HC MUTOA Media Type ABC 100 twisted-pair90 mB + C = 90m 62.5m optical fiber90 mB + C = 90m 50m optical fiber90 mB + C = 90m B & C = 15 m or more

  29. 骨幹佈線的距離 Media Type XYZ 100 twisted-pair800 m*300 m500 m 62.5m optical fiber2000 m300 m1700 m 50m optical fiber2000 m300 m1700 m Singlemode optical fiber3000 m300 m2700 m * Voice only; if Data then max distance is 90 m IC HC Y Z X HC MC EF

  30. Connection Interface • Each four-pair cable shall be terminated in an eight-position modular jack • Connector shall meet requirements of: • TIA/EIA-568-B.2 • IEC 603-7 • TIA/EIA-570-A • Pin-pair assignments / Wiring Scheme • T568A (recommended) • T568B

  31. T568A & T568B • 8 Position modular jacks/plugs wiring scheme • Wired to T568A (Recommended) • Wired to T568B(Optional)

  32. Connection Interface

  33. 效能

  34. 結構化佈線系統的一般通則

  35. 結構化佈線系統的子系統 • 水平佈線 • 主幹佈線 • 工作區 • 電信室 • 設備間 • 入口設施 • 管理

  36. 結構化佈線系統的子系統 Work Area (WA) Telecommunications Room (TR) Entrance Facility (EF) Equipment Room (ER)

  37. 結構化佈線系統水平佈線示意圖

  38. 網路

  39. 專線電話 電話機 交換機局線埠

  40. 分機電話 電話機 交換機分機埠

  41. 無線網路 無線AP 交換器

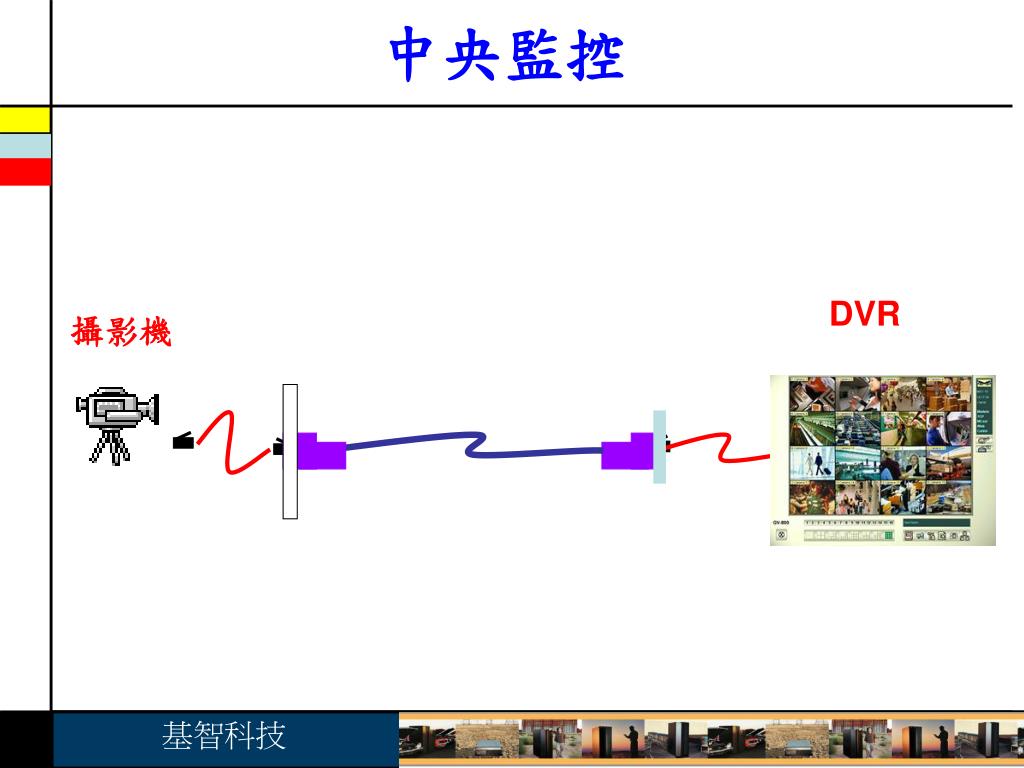

  42. 中央監控 DVR 攝影機

  43. 直播 串流伺服器或VOD 攝影機

  44. KVM延伸器應用

  45. 前任校長自殺 Outlet in Work Area WORK AREA • MAC’s can be achieve by cross-connect patching. TELECOMMUNICATION ROOM Ext. 110 PatchPanel Horizontal Cable Ext. 111 HORIZONTAL CROSS-CONNECT Patch Panel Ext. 112 New Location PABX

  46. 用會議室當總結

  47. WITHOUT STRUCTURED CABLING PABX FILE SERVER HUB/SWITCH

  48. WITH STRUCTURED CABLING PABX PATCH PANELS FILE SERVER HUB/SWITCH

  49. 結構化佈線系統的優點 • 可測試驗證的傳輸品質 • 維護管理簡單方便 • 彈性變動的靈活性 • 節省二次施工的成本 • 整齊美觀大方 • 不同品牌的相容性

  50. 光纖
