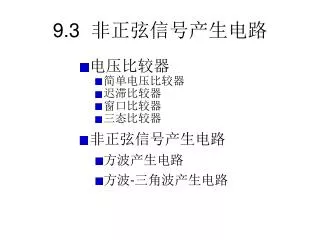

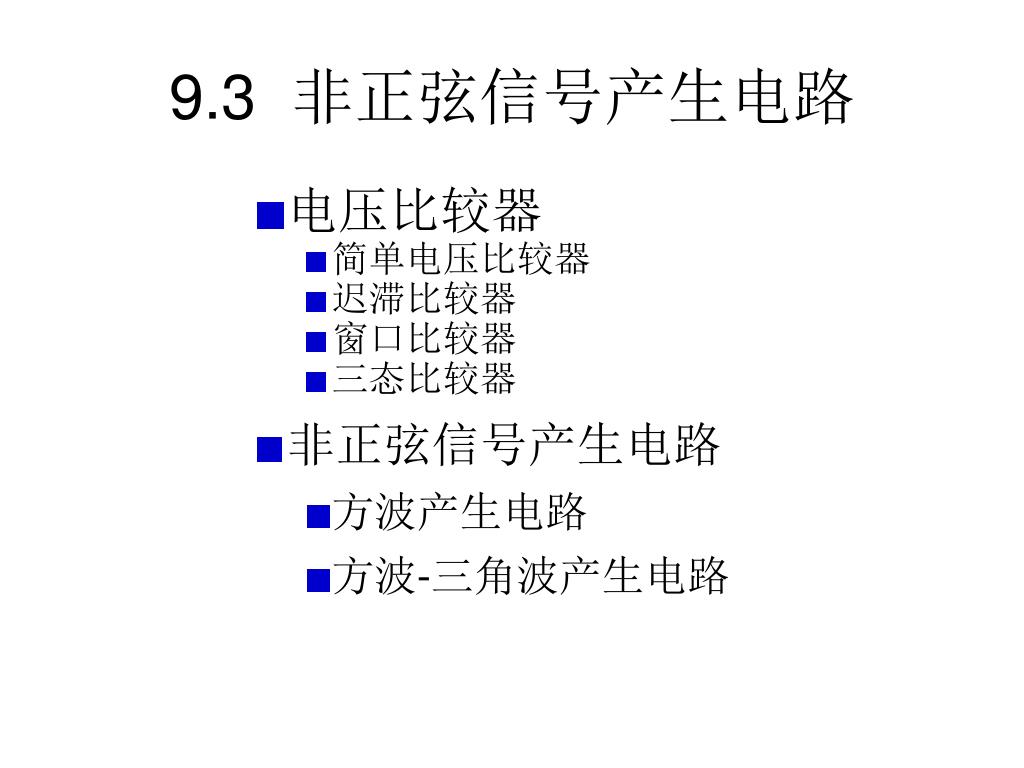

9.3 非正弦信号产生电路 • 电压比较器 • 简单电压比较器 • 迟滞比较器 • 窗口比较器 • 三态比较器 • 非正弦信号产生电路 • 方波产生电路 • 方波-三角波产生电路

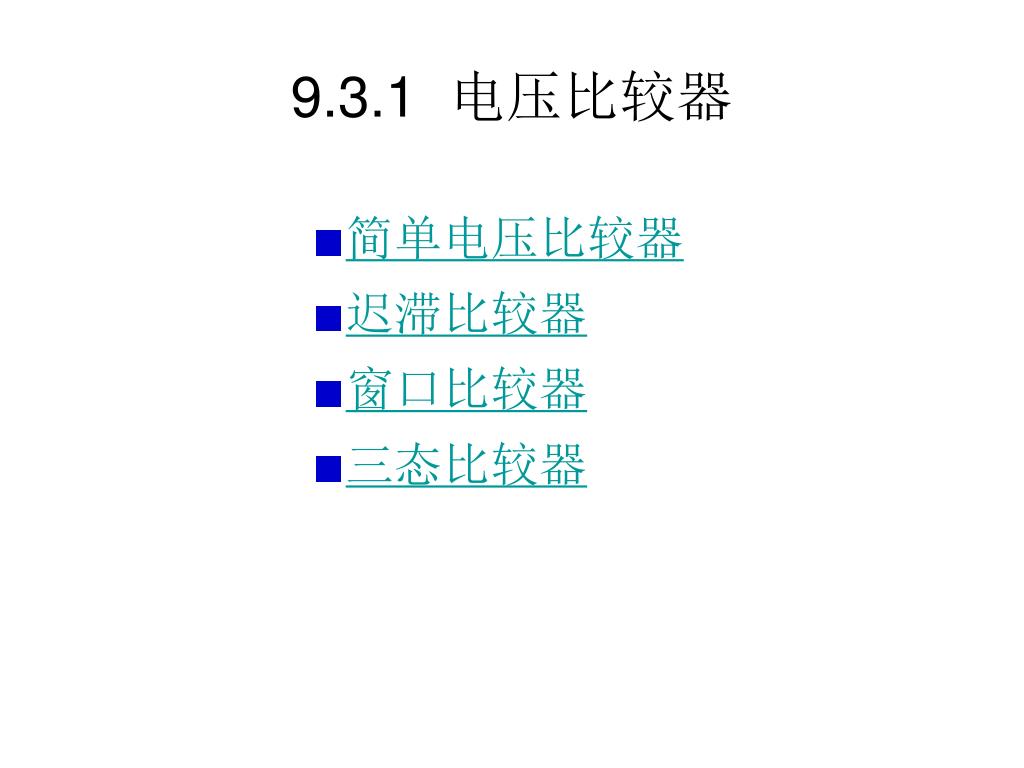

9.3.1 电压比较器 • 简单电压比较器 • 迟滞比较器 • 窗口比较器 • 三态比较器

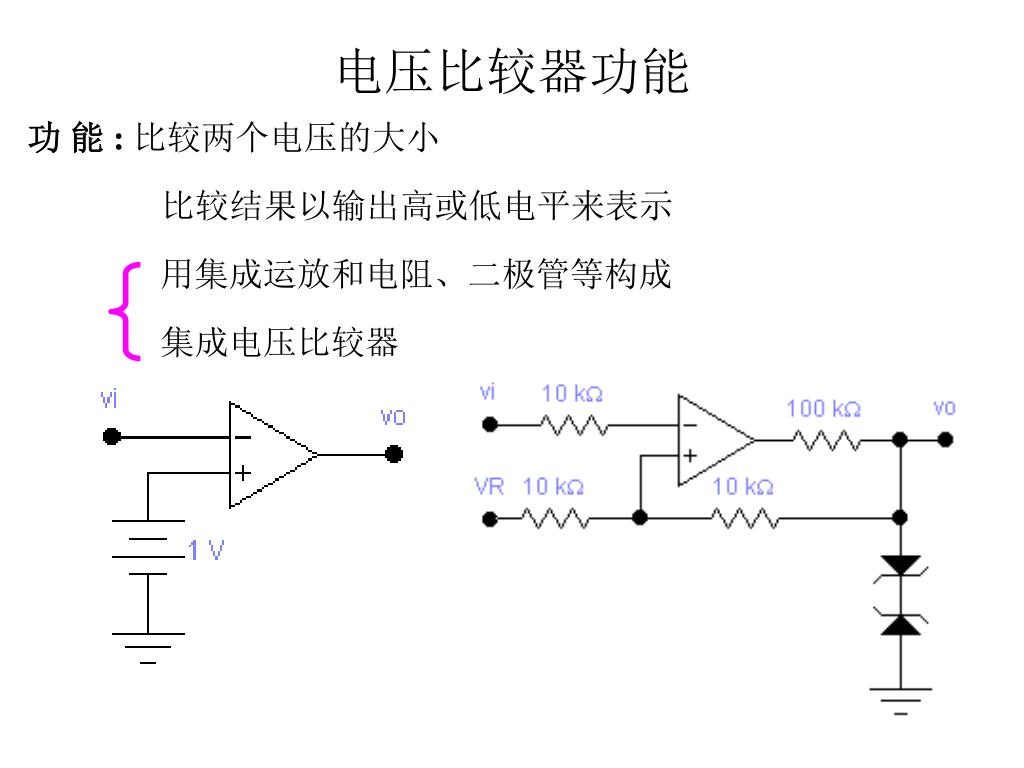

功 能 :比较两个电压的大小 比较结果以输出高或低电平来表示 用集成运放和电阻、二极管等构成 集成电压比较器 电压比较器功能

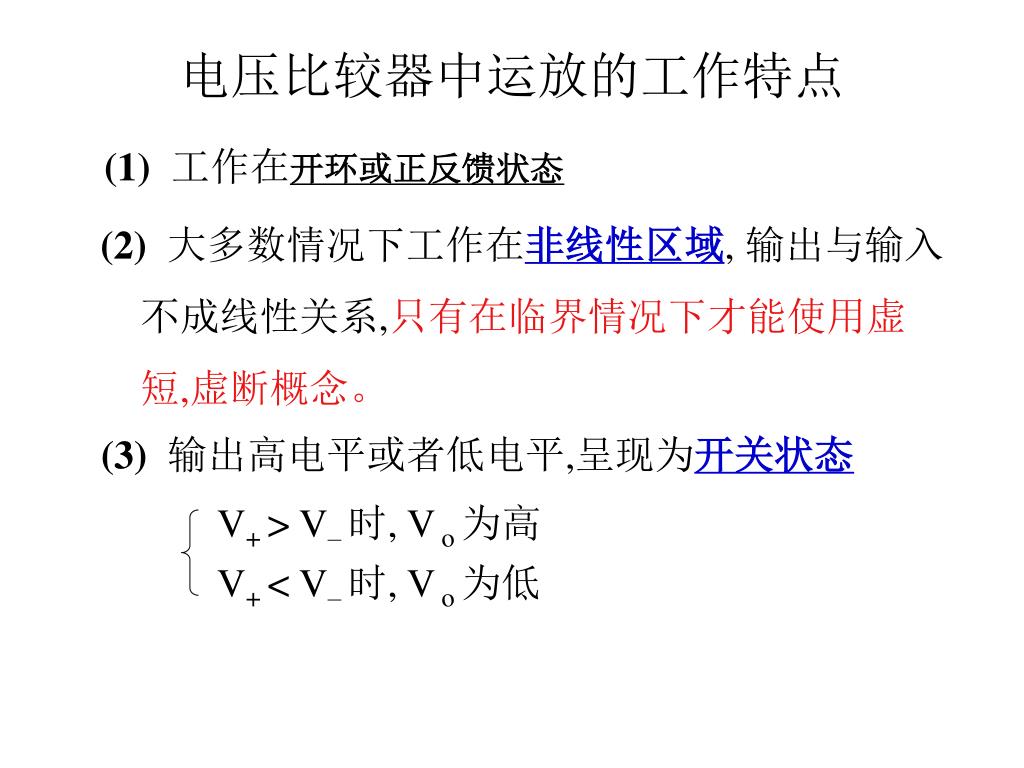

V+ > V– 时, V o 为高 V+ < V– 时, V o 为低 电压比较器中运放的工作特点 (1)工作在开环或正反馈状态 (2)大多数情况下工作在非线性区域, 输出与输入 不成线性关系,只有在临界情况下才能使用虚 短,虚断概念。 (3)输出高电平或者低电平,呈现为开关状态

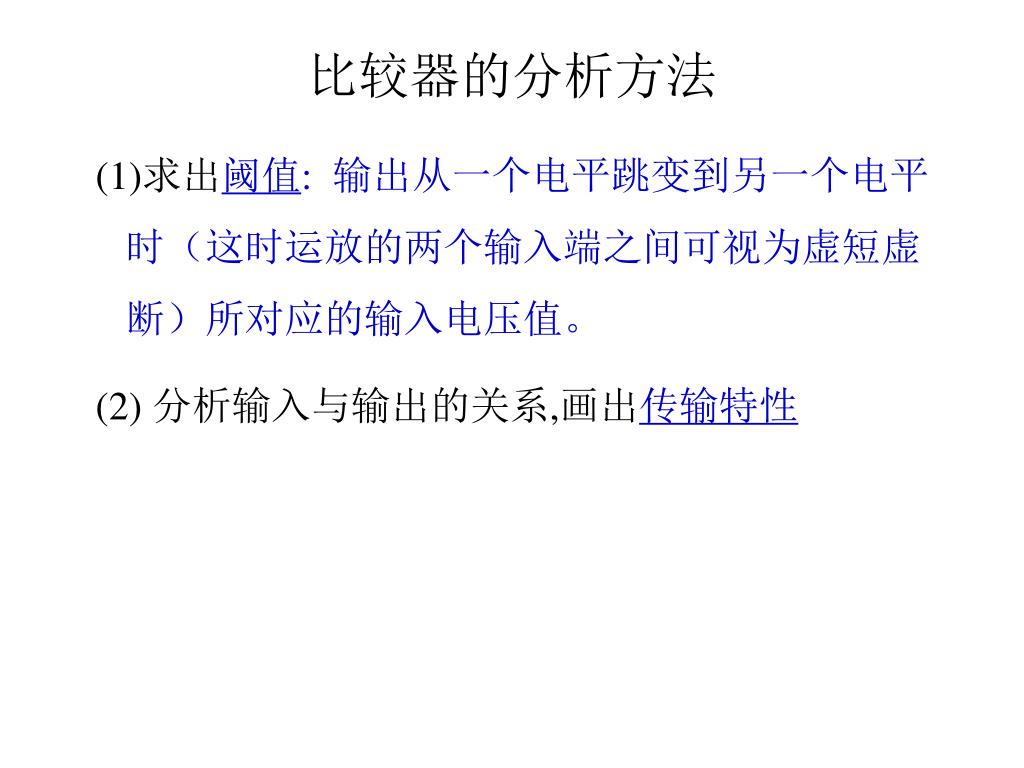

比较器的分析方法 (1)求出阈值: 输出从一个电平跳变到另一个电平 时(这时运放的两个输入端之间可视为虚短虚 断)所对应的输入电压值。 (2) 分析输入与输出的关系,画出传输特性

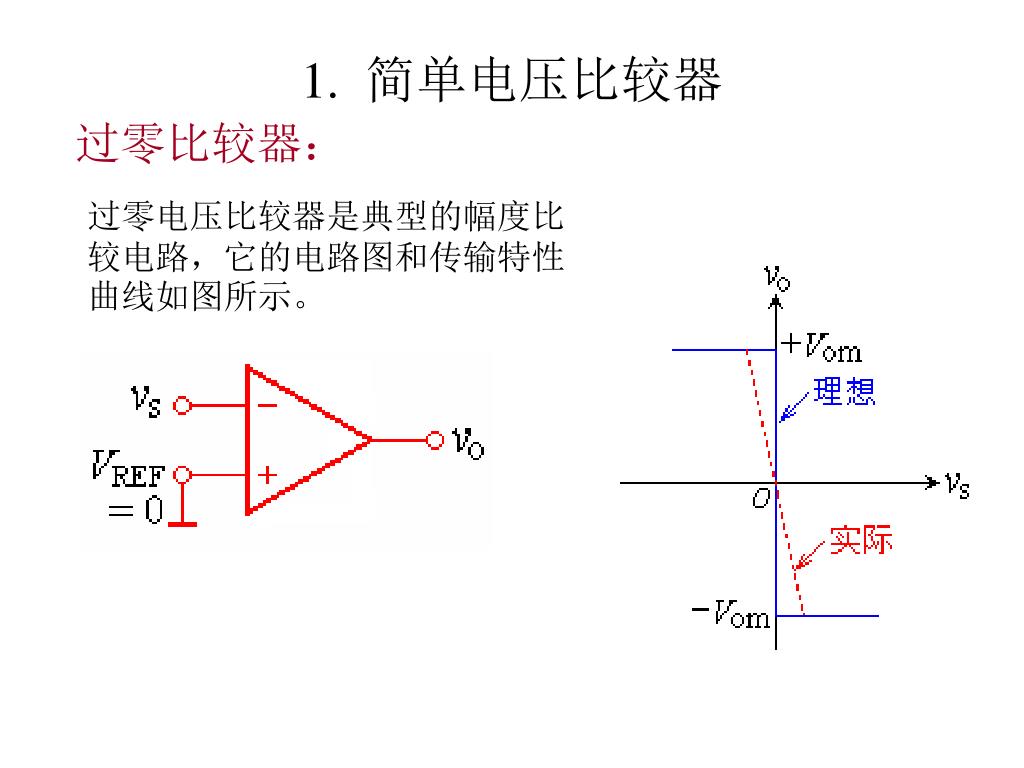

1. 简单电压比较器 过零比较器: 过零电压比较器是典型的幅度比较电路,它的电路图和传输特性曲线如图所示。

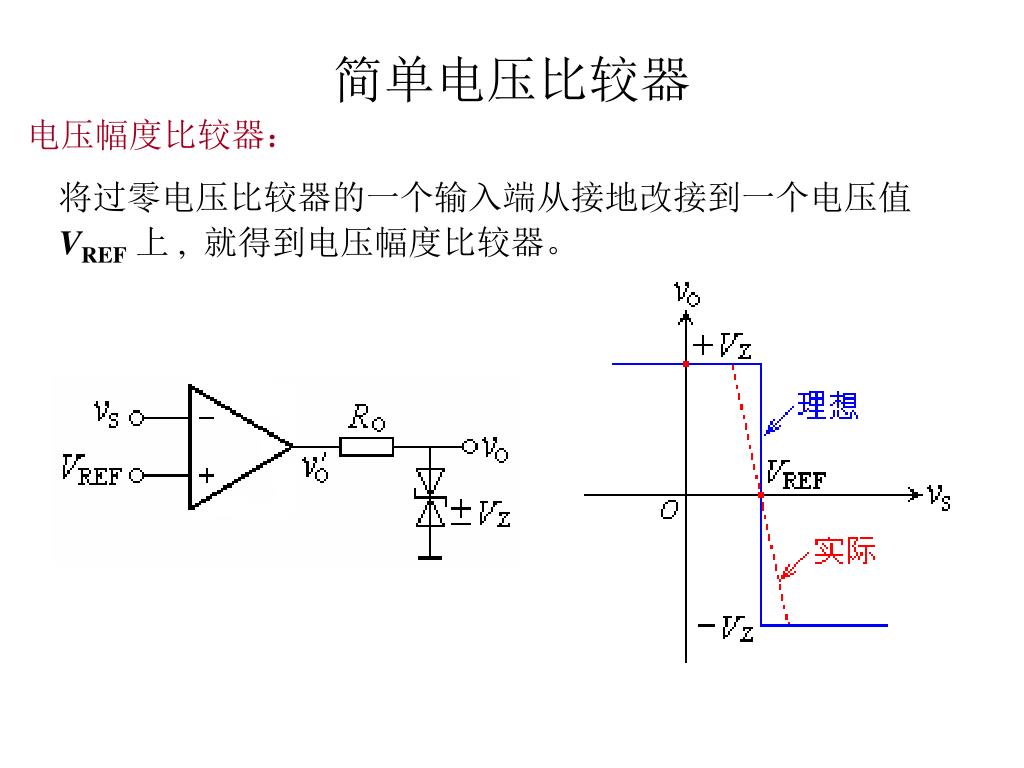

简单电压比较器 电压幅度比较器: 将过零电压比较器的一个输入端从接地改接到一个电压值VREF上 , 就得到电压幅度比较器。

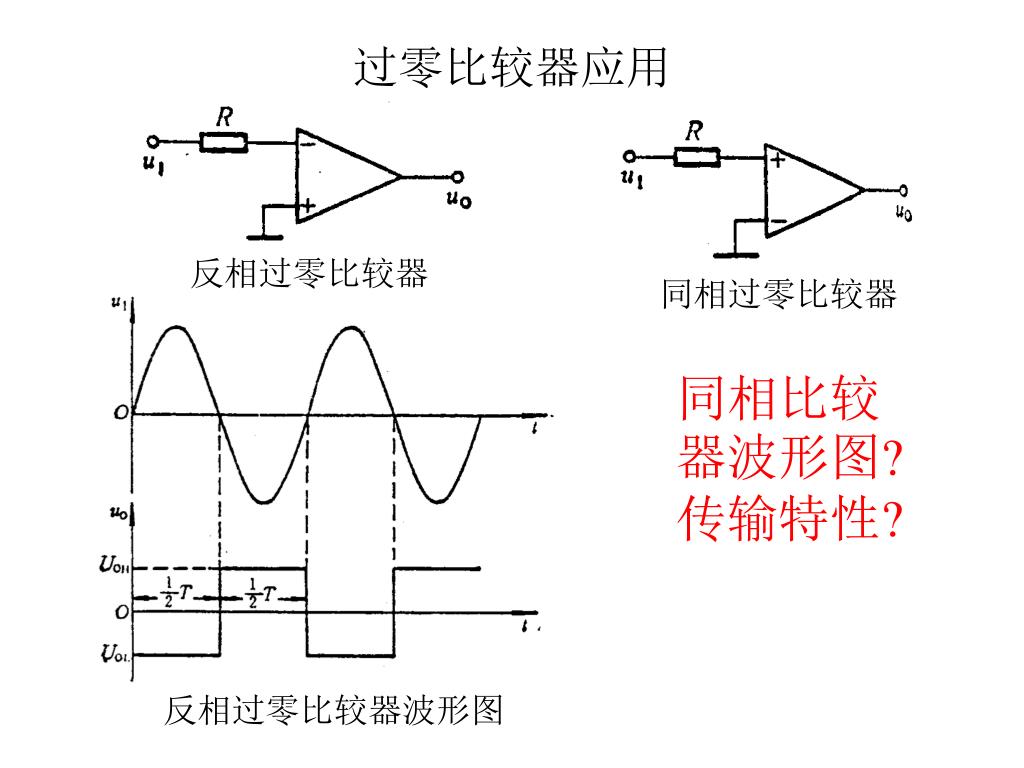

反相过零比较器 同相过零比较器 反相过零比较器波形图 过零比较器应用 同相比较器波形图? 传输特性?

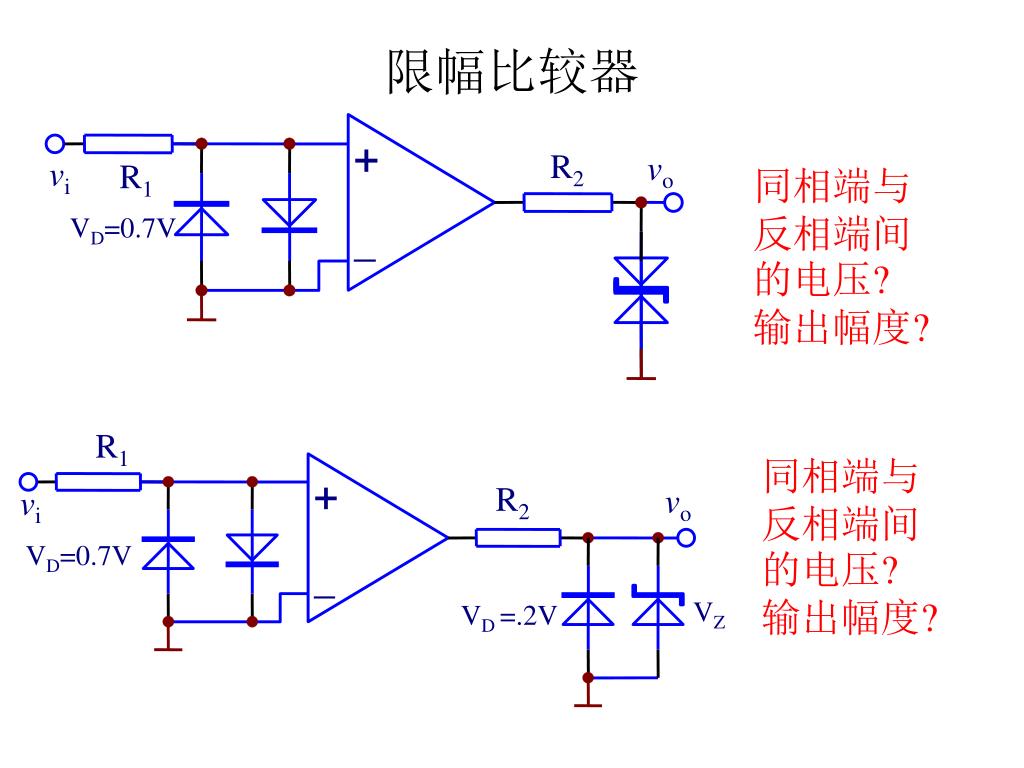

+ R2 vo vi R1 VD=0.7V _ R1 + R2 vo vi VD=0.7V _ VZ VD =.2V 限幅比较器 同相端与反相端间的电压? 输出幅度? 同相端与反相端间的电压? 输出幅度?

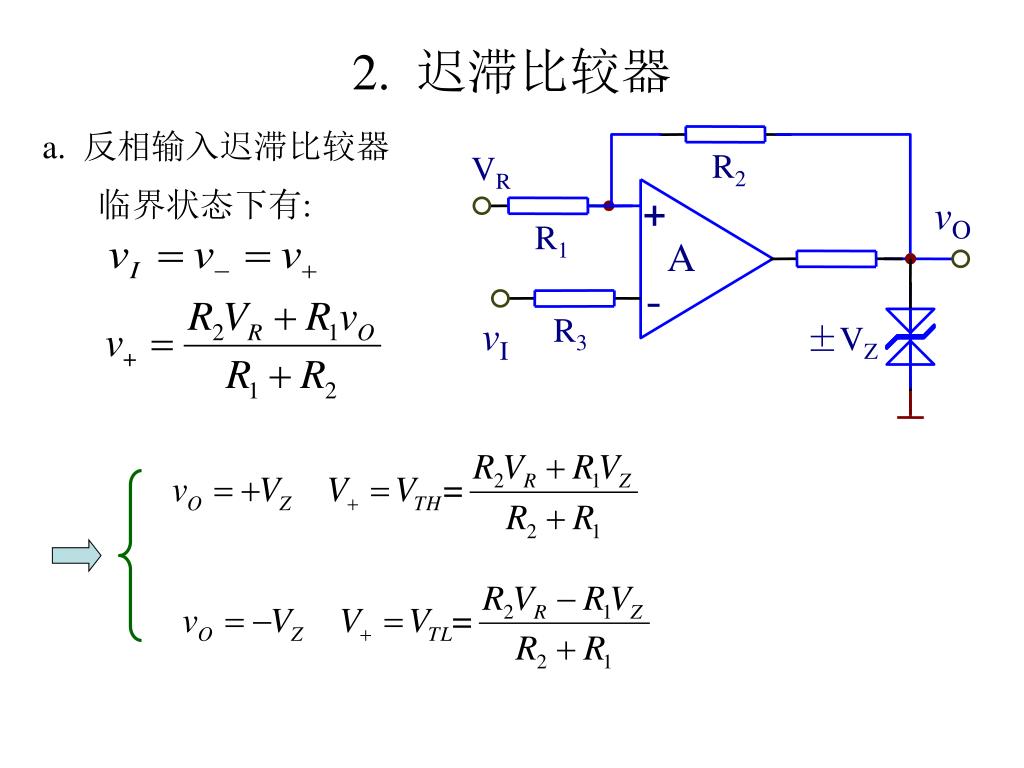

R2 VR 临界状态下有: + vO R1 A - R3 vI ±VZ 2. 迟滞比较器 a. 反相输入迟滞比较器

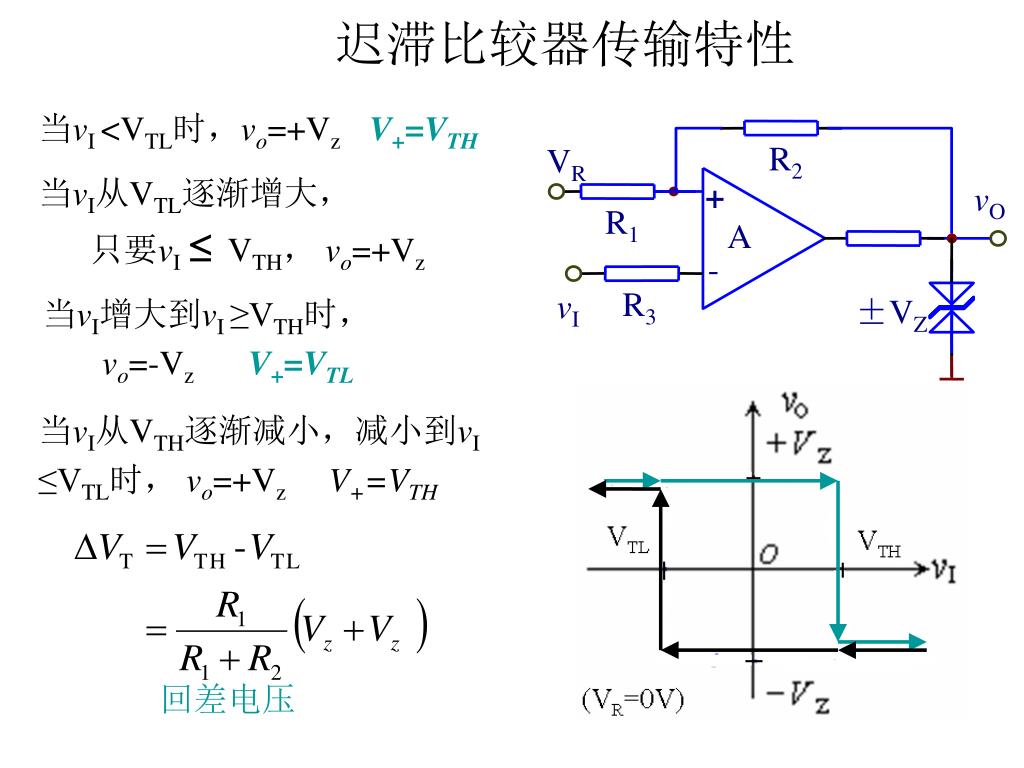

R2 VR + vO R1 A - R3 vI ±VZ 回差电压 迟滞比较器传输特性 当vI <VTL时,vo=+Vz V+=VTH 当vI从VTL逐渐增大, 只要vI ≤ VTH, vo=+Vz 当vI增大到vI ≥VTH时, vo=-Vz V+=VTL 当vI从VTH逐渐减小,减小到vI ≤VTL时, vo=+Vz V+=VTH

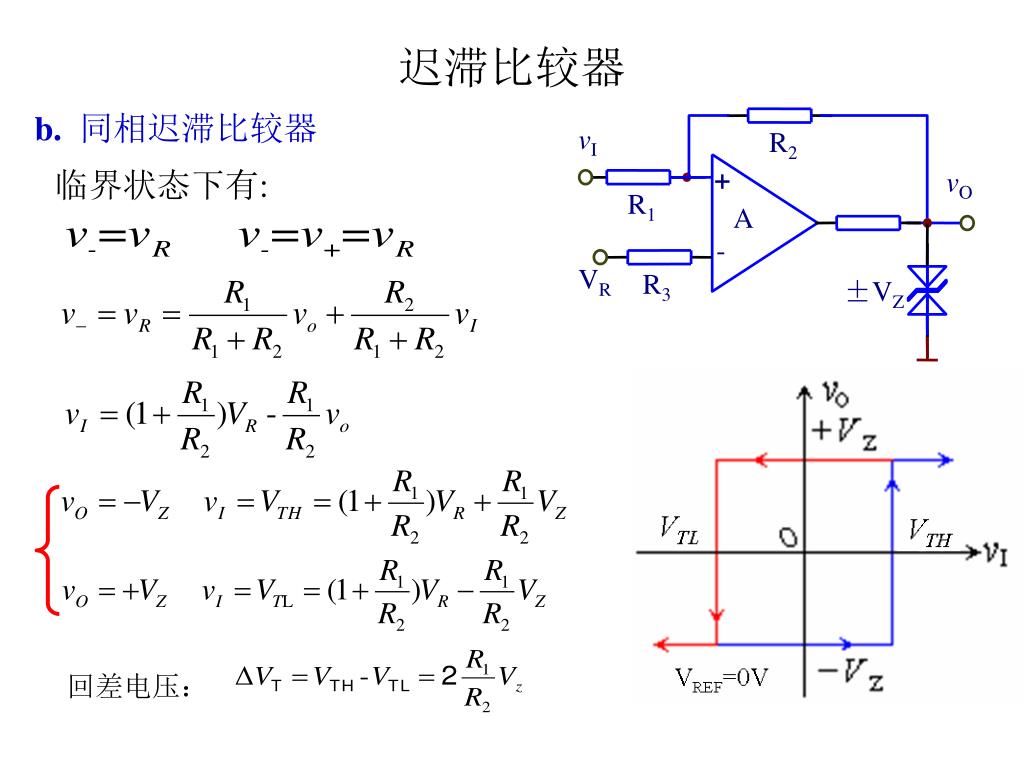

vI R2 + vO R1 A 临界状态下有: - VR R3 ±VZ 回差电压: 迟滞比较器 b.同相迟滞比较器

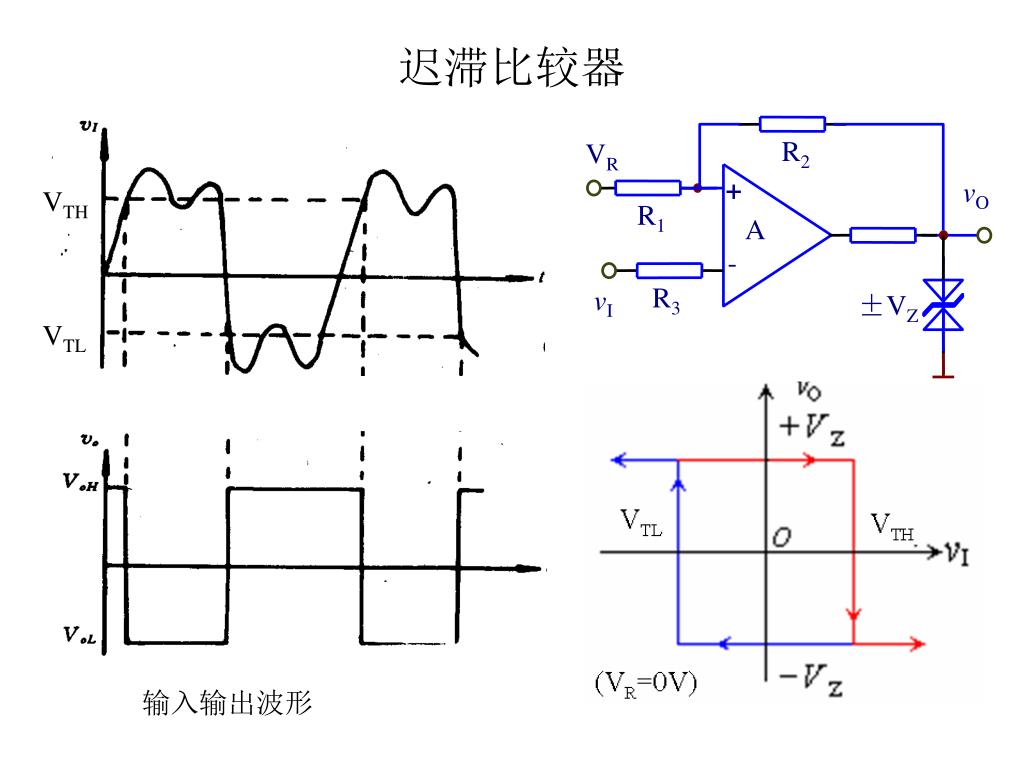

VTH R2 VR + vO R1 A - VTL R3 vI ±VZ 输入输出波形 迟滞比较器

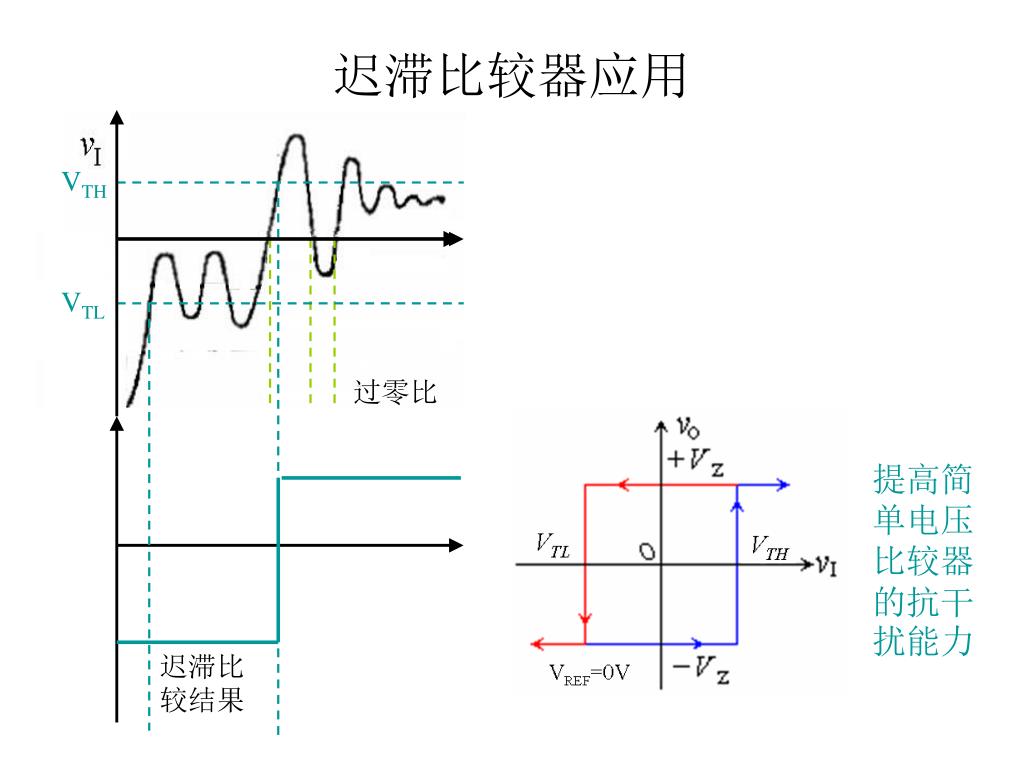

VTH VTL 过零比较结果 迟滞比较结果 迟滞比较器应用 提高简单电压比较器的抗干扰能力

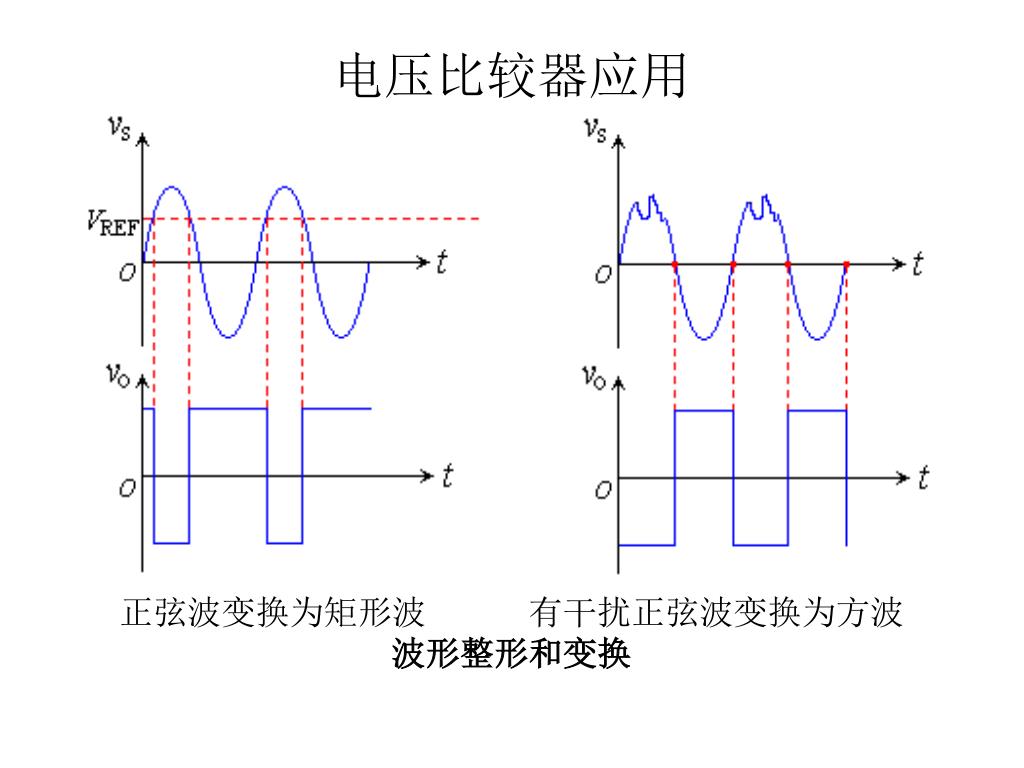

电压比较器应用 正弦波变换为矩形波 有干扰正弦波变换为方波 波形整形和变换

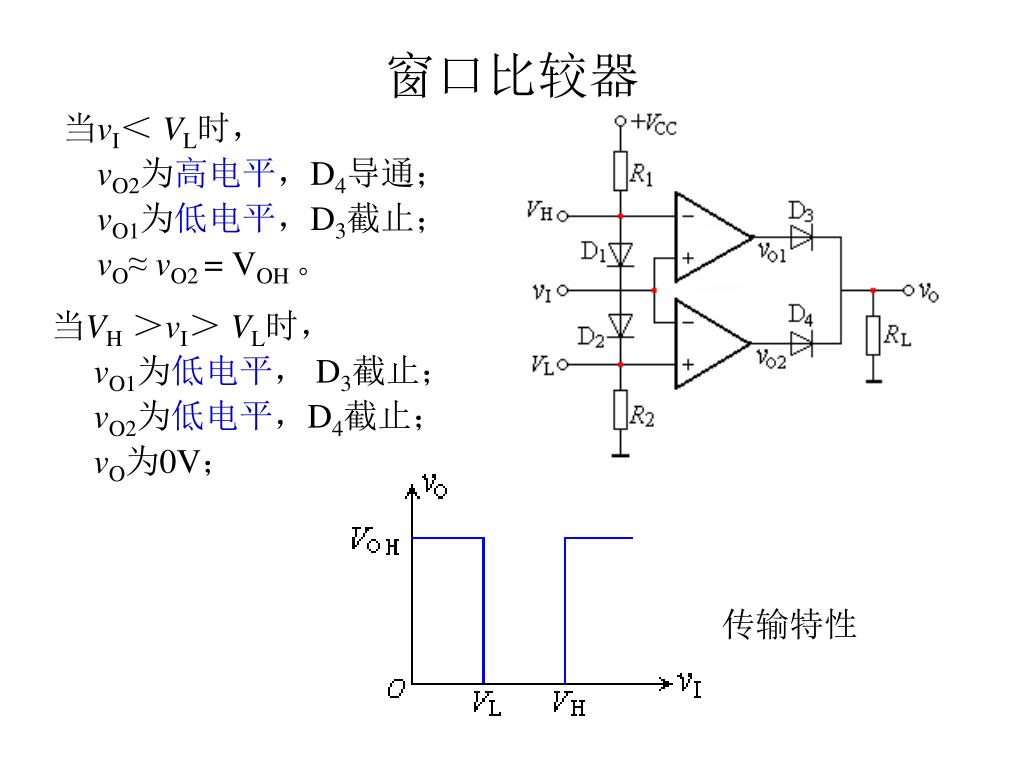

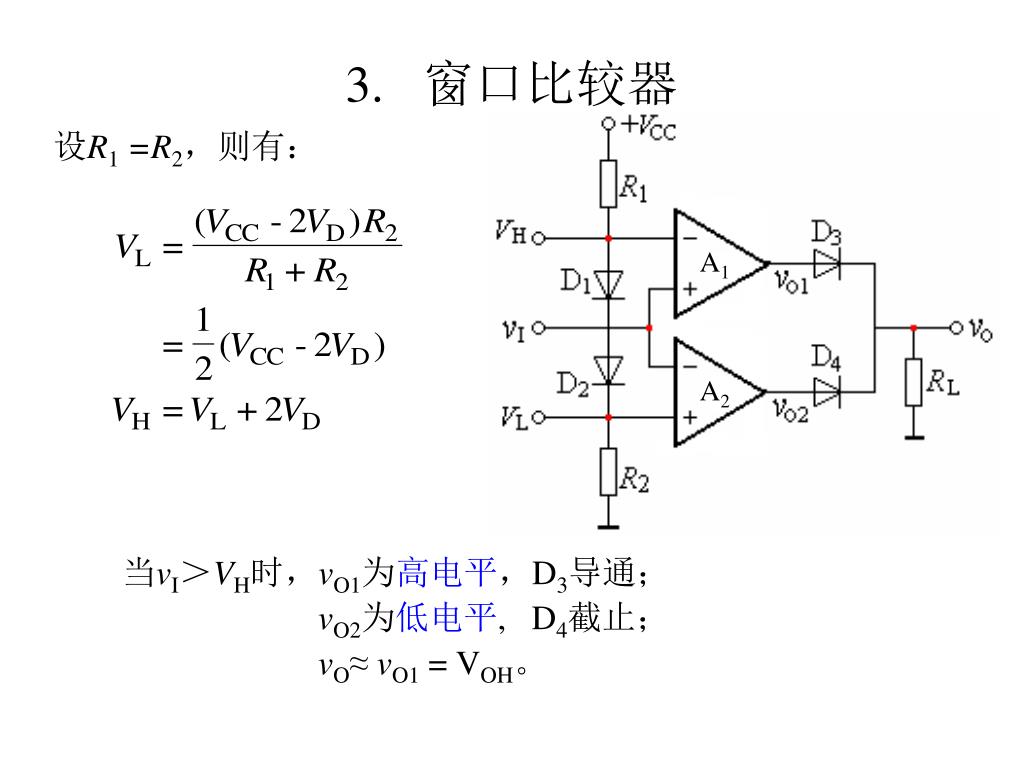

A1 A2 3. 窗口比较器 设R1 =R2,则有: 当vI>VH时,vO1为高电平,D3导通; vO2为低电平, D4截止; vO≈ vO1=VOH。
传输特性 窗口比较器 当vI<VL时, vO2为高电平,D4导通; vO1为低电平,D3截止; vO≈ vO2 =VOH 。 当VH>vI>VL时, vO1为低电平, D3截止; vO2为低电平,D4截止; vO为0V;

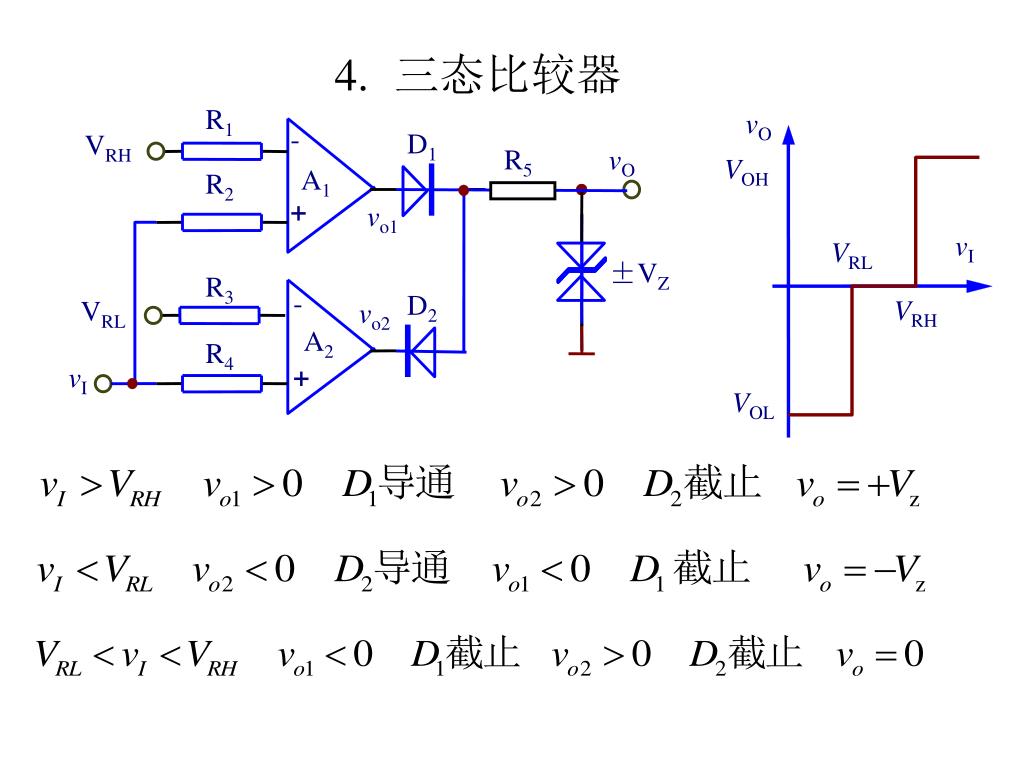

vO R1 VOH - D1 VRH R5 vO A1 R2 + vo1 vI VRL ±VZ R3 VRH - D2 VRL vo2 A2 R4 + vI VOL 4.三态比较器
比较器总结 • 运放工作在开环或正反馈状态和非线性区,其输出电压只有高电平VOH和低电平VOL两种情况。 • 用电压传输特性来描述输出电压与输入电压的函数关系。 • 电压传输特性的关键要素 • 输出电压的高电平VOH和低电平VOL • 门限电压 • 令vP=vN所求出的vI就是门限电压 • 输出电压的跳变方向 • vI等于门限电压时输出电压发生跳变 • 跳变方向取决于是同相输入方式还是反相输入方式
作业 • 9.8.1 • 9.8.5 • 9.8.6

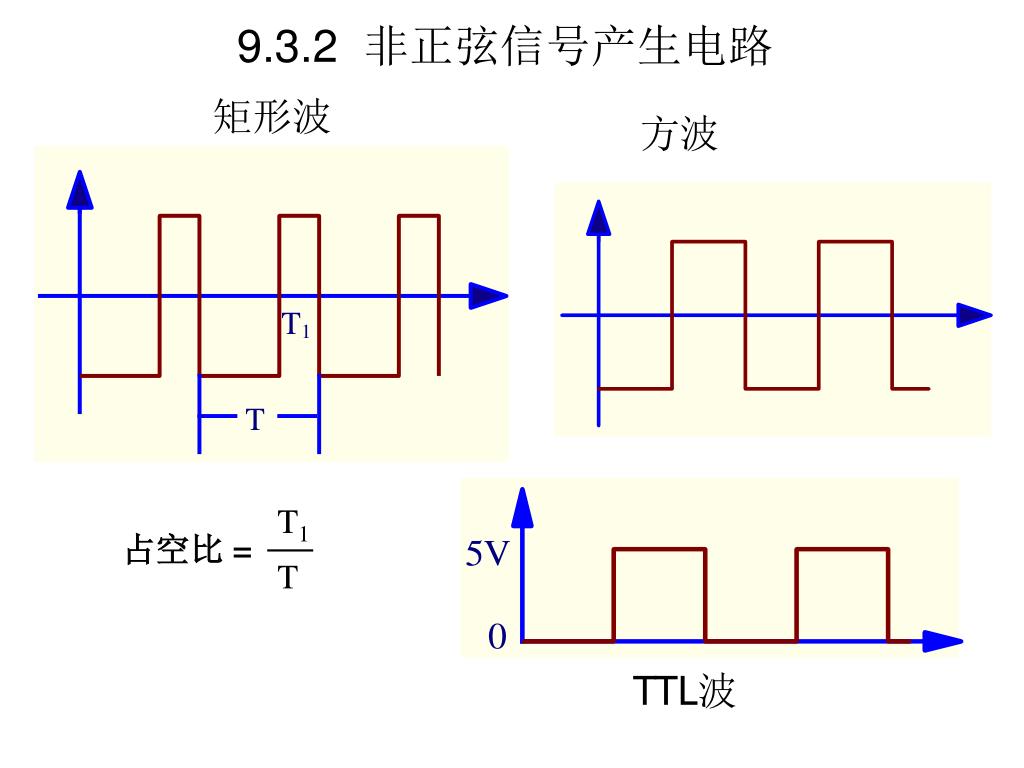

矩形波 方波 T1 占空比 = T TTL波 9.3.2 非正弦信号产生电路

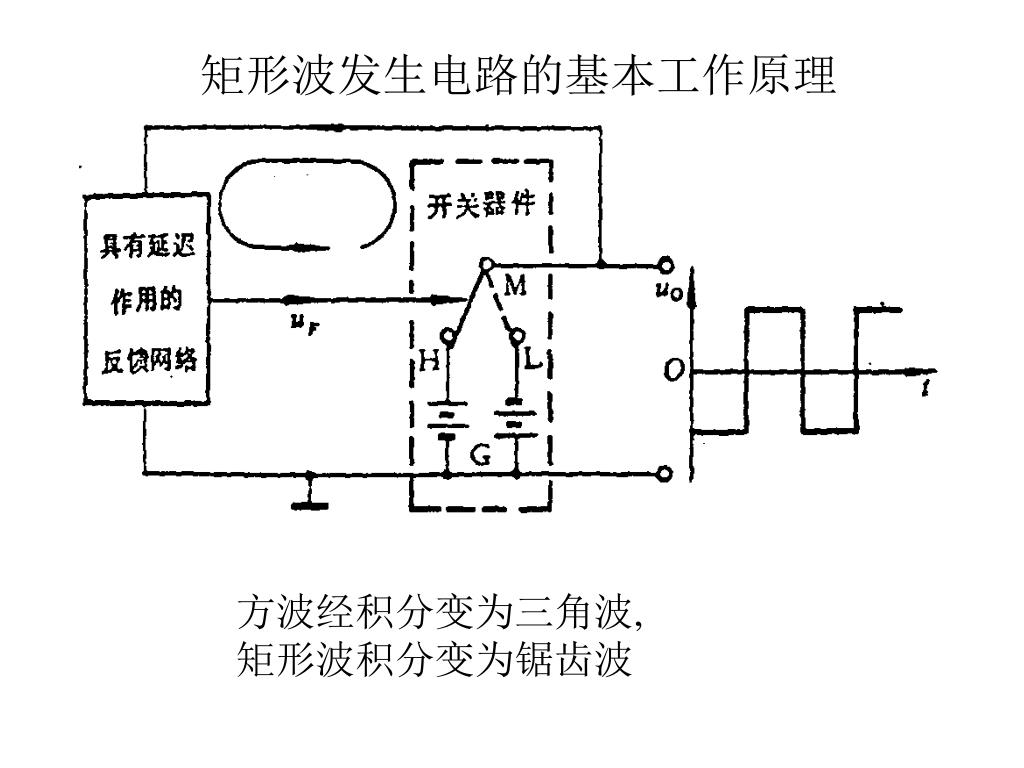

矩形波发生电路的基本工作原理 方波经积分变为三角波, 矩形波积分变为锯齿波

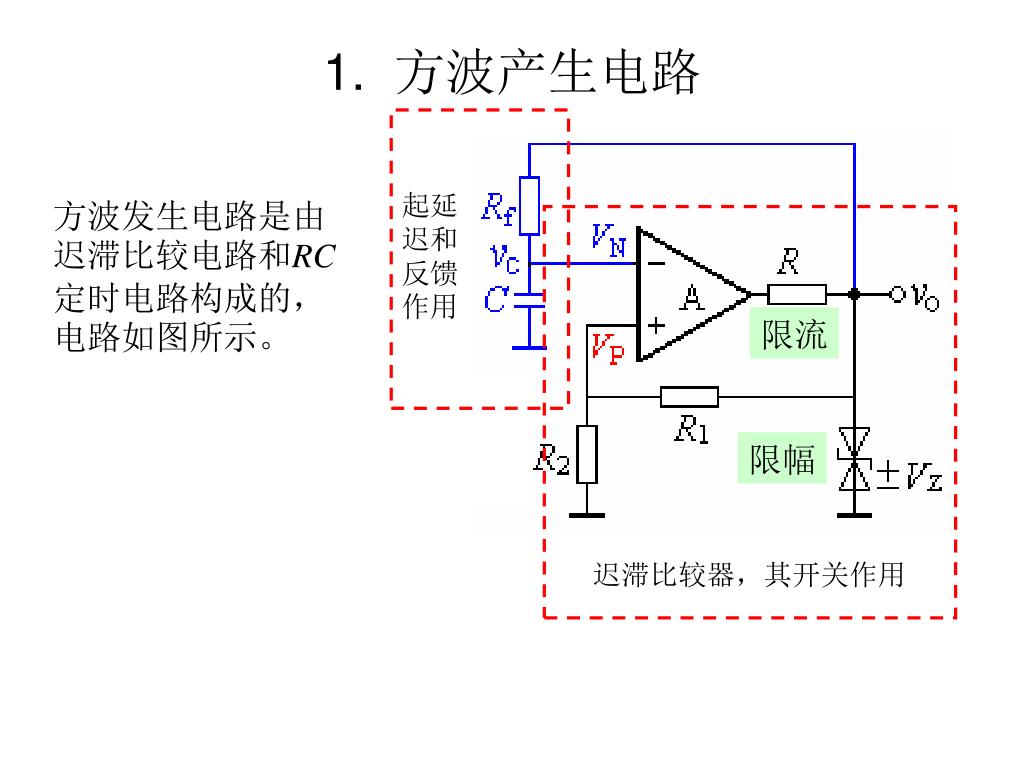

起延迟和反馈作用 迟滞比较器,其开关作用 1. 方波产生电路 方波发生电路是由迟滞比较电路和RC定时电路构成的,电路如图所示。 限流 限幅

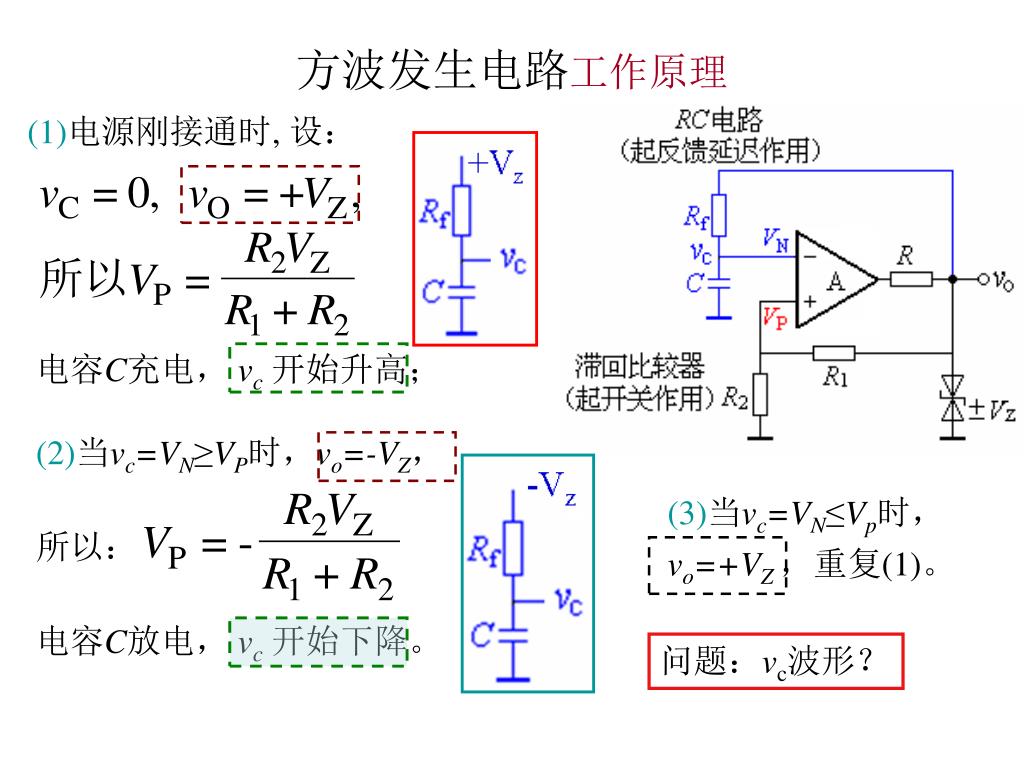

(1)电源刚接通时, 设: (2)当vc=VN≥VP时,vo=-VZ, 所以: 电容C放电, vc开始下降。 电容C充电, vc开始升高; 方波发生电路工作原理 (3)当vc=VN≤Vp时, vo=+VZ ,重复(1)。 问题:vc波形?

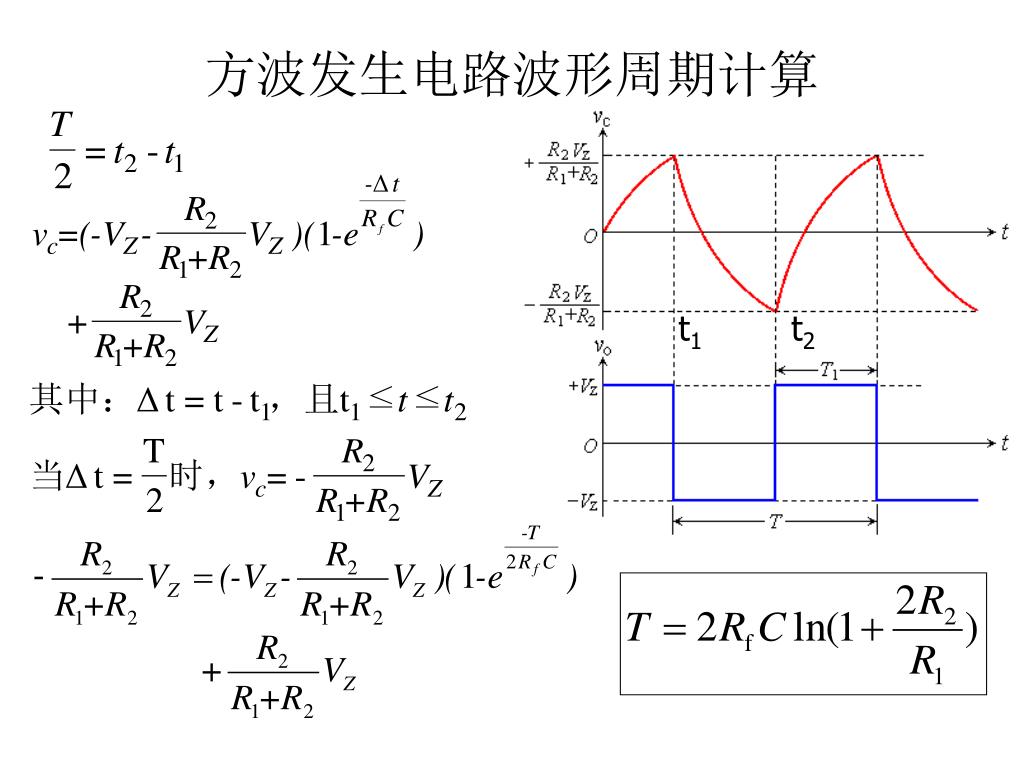

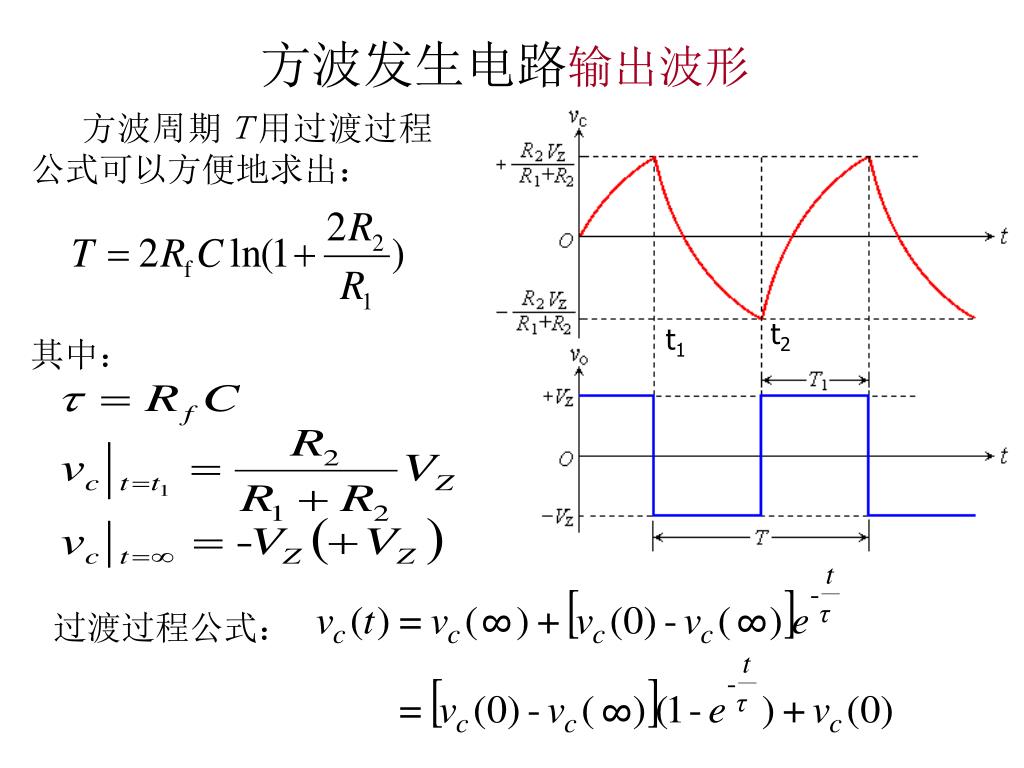

方波周期T用过渡过程公式可以方便地求出: t2 其中: t1 ∞ ∞ 过渡过程公式: ∞ 方波发生电路输出波形
t1 t2 方波发生电路波形周期计算

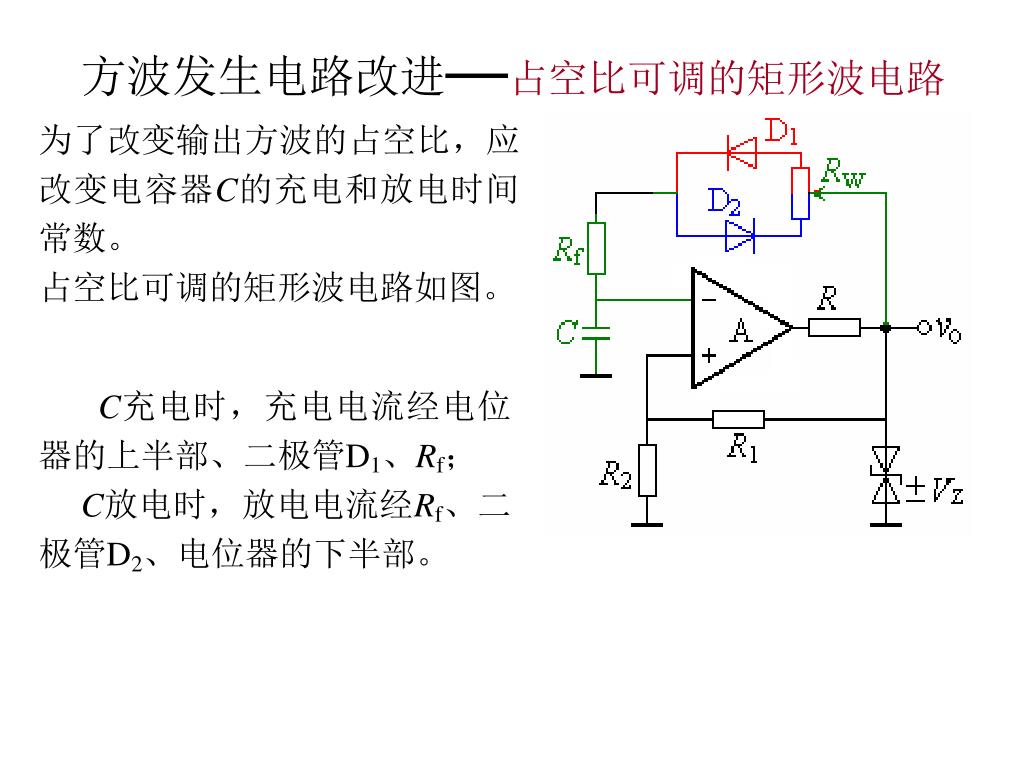

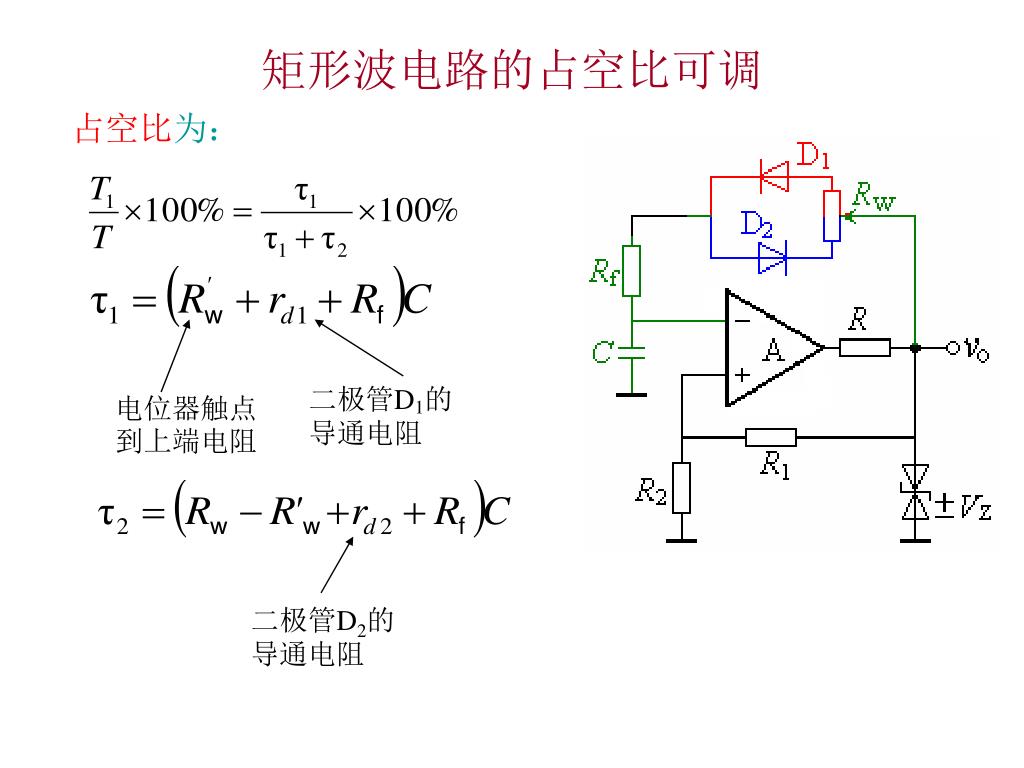

方波发生电路改进—占空比可调的矩形波电路 为了改变输出方波的占空比,应改变电容器C的充电和放电时间常数。 占空比可调的矩形波电路如图。 C充电时,充电电流经电位器的上半部、二极管D1、Rf; C放电时,放电电流经Rf、二极管D2、电位器的下半部。
二极管D1的导通电阻 电位器触点到上端电阻 二极管D2的导通电阻 矩形波电路的占空比可调 占空比为:

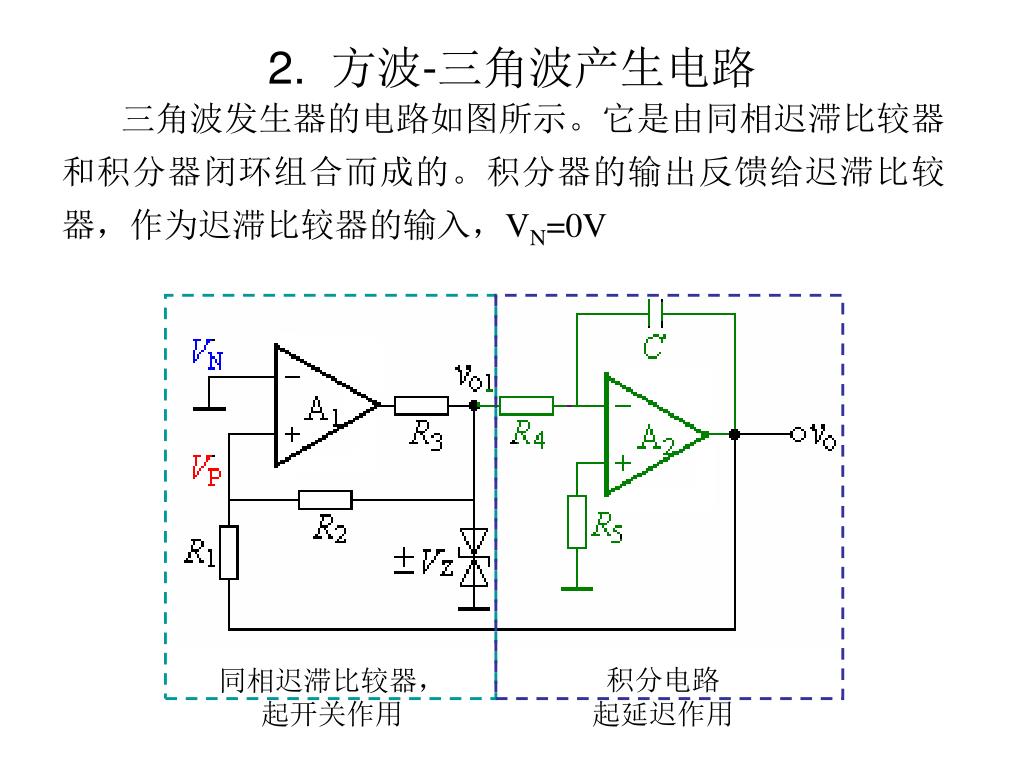

同相迟滞比较器,起开关作用 积分电路 起延迟作用 2. 方波-三角波产生电路 三角波发生器的电路如图所示。它是由同相迟滞比较器和积分器闭环组合而成的。积分器的输出反馈给迟滞比较器,作为迟滞比较器的输入,VN=0V

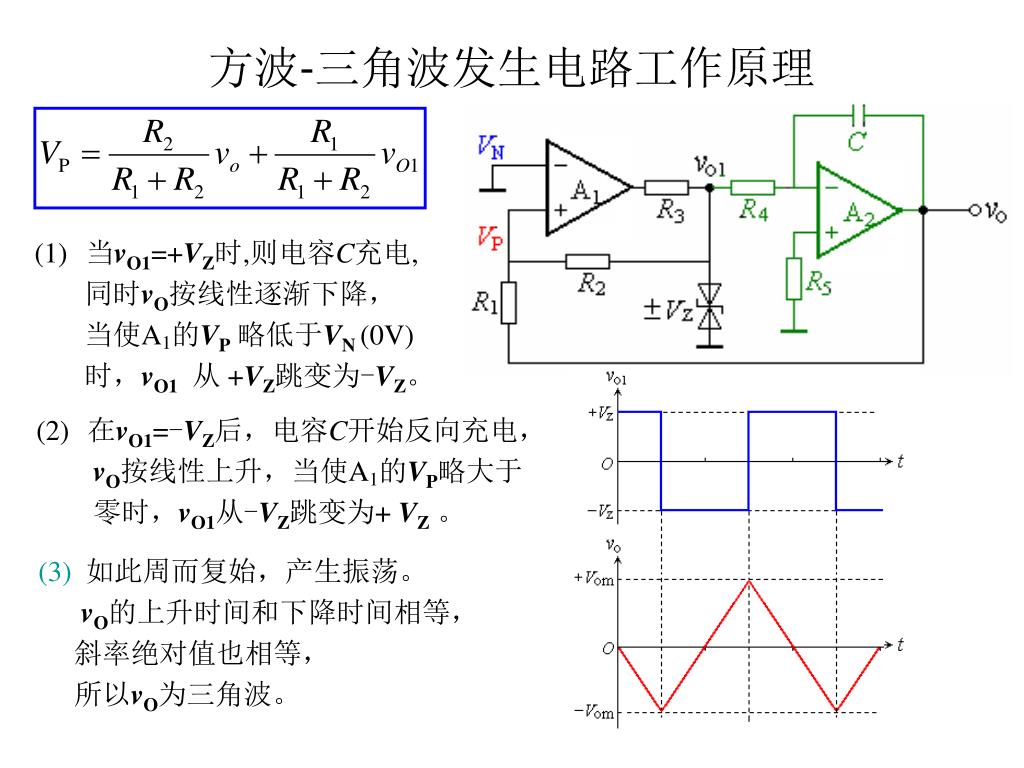

方波-三角波发生电路工作原理 • 当vO1=+VZ时,则电容C充电, • 同时vO按线性逐渐下降, • 当使A1的VP略低于VN (0V) • 时,vO1从 +VZ跳变为-VZ。 • 在vO1=-VZ后,电容C开始反向充电, • vO按线性上升,当使A1的VP略大于 • 零时,vO1从-VZ跳变为+ VZ。 (3)如此周而复始,产生振荡。 vO的上升时间和下降时间相等, 斜率绝对值也相等, 所以vO为三角波。

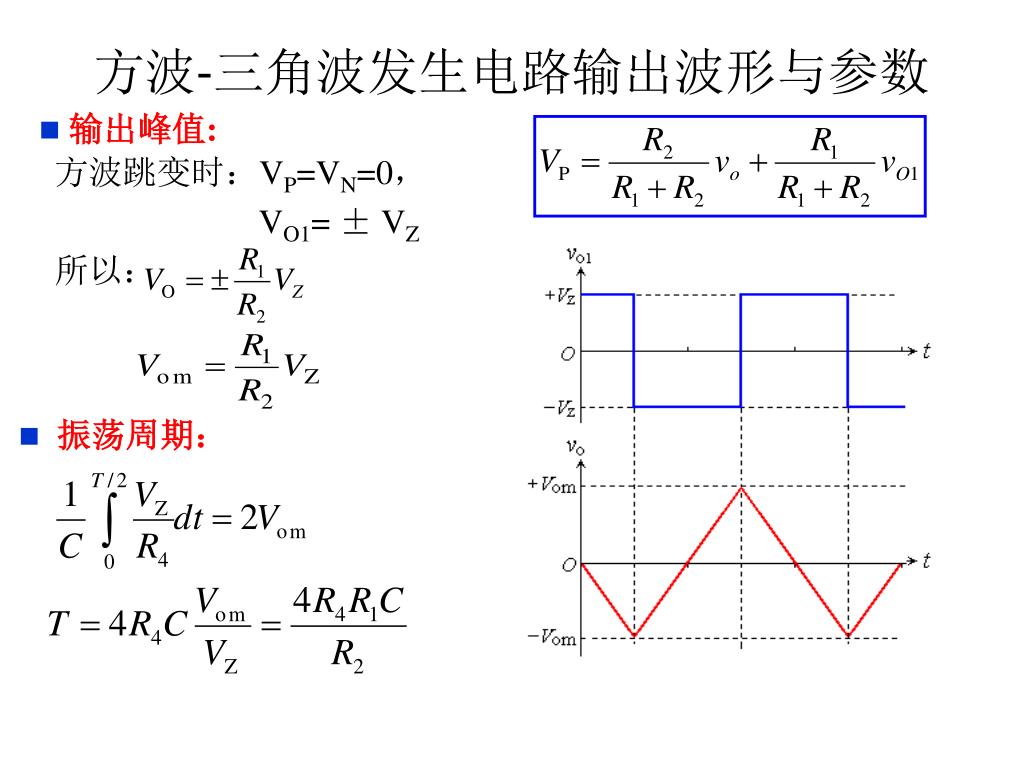

输出峰值: 方波跳变时:VP=VN=0, VO1= ± VZ 所以: • 振荡周期: 方波-三角波发生电路输出波形与参数

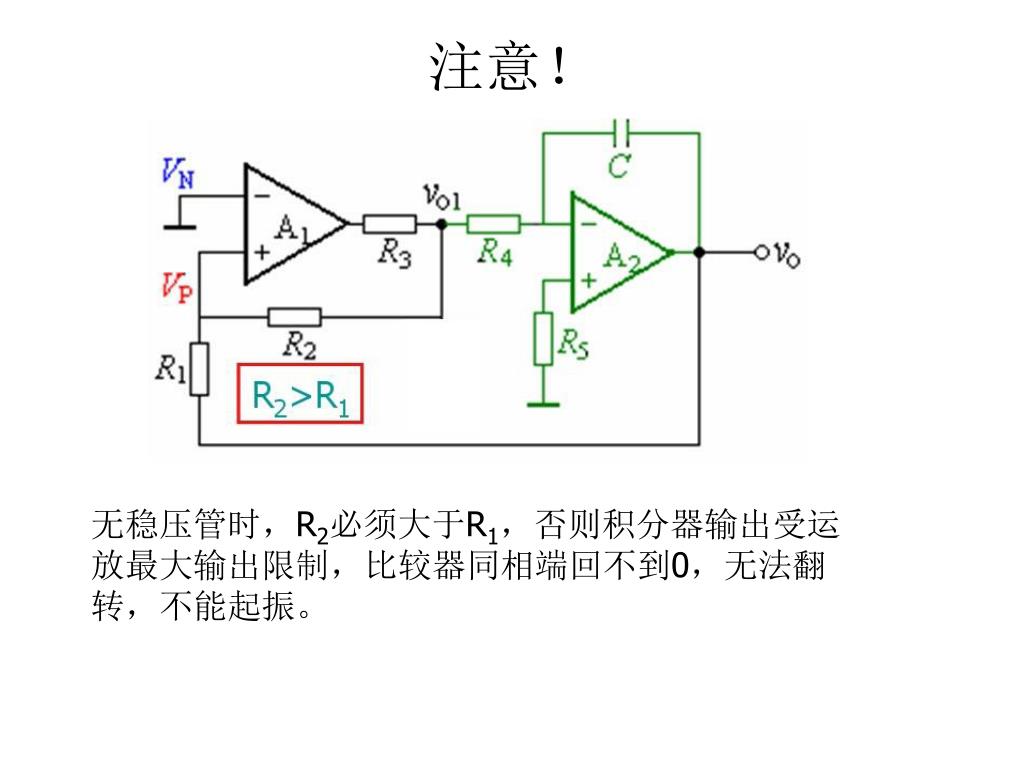

注意! 无稳压管时,R2必须大于R1,否则积分器输出受运放最大输出限制,比较器同相端回不到0,无法翻转,不能起振。
方波-三角波发生电路改进—矩形波-锯齿波发生电路方波-三角波发生电路改进—矩形波-锯齿波发生电路 为了获得锯齿波,应改变积分器的充放电时间常数。锯齿波发生器的电路如图所示。图中的二极管D和R'将使充电时间常数减为(R∥R')C,而放电时间常数仍为RC。

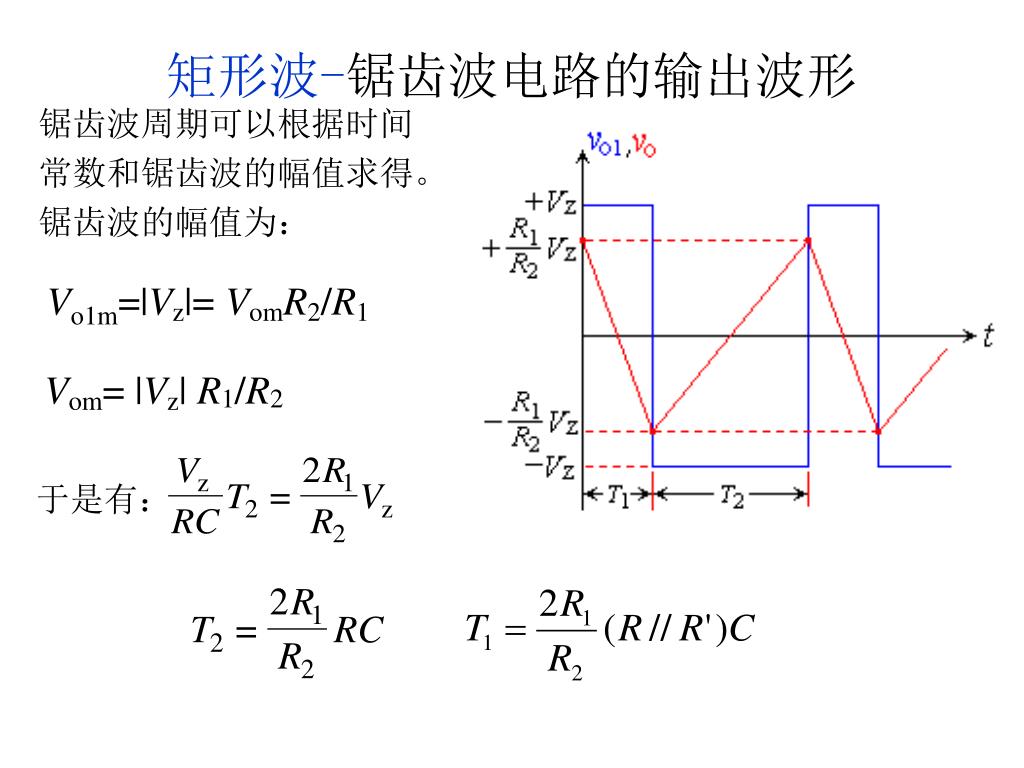

于是有: 矩形波-锯齿波电路的输出波形 锯齿波周期可以根据时间常数和锯齿波的幅值求得。锯齿波的幅值为: Vo1m=|Vz|= VomR2/R1 Vom= |Vz| R1/R2
利用VC控制矩形波的占空比,VC<VZ Vo1=+VZ时电容充电电流:(VZ-VC)/R Vo1=-VZ时电容充电电流: -(VZ+VC)/R 锯齿波输出峰值: 压控矩形波-锯齿波发生器 VC

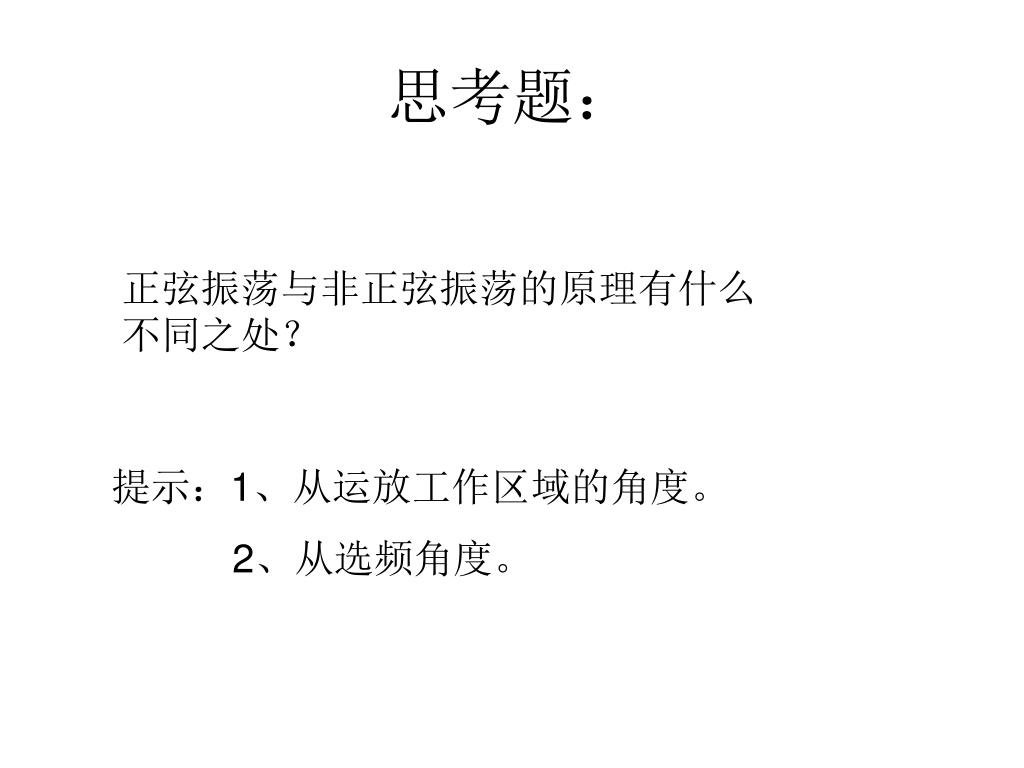

思考题: 正弦振荡与非正弦振荡的原理有什么不同之处? 提示:1、从运放工作区域的角度。 2、从选频角度。

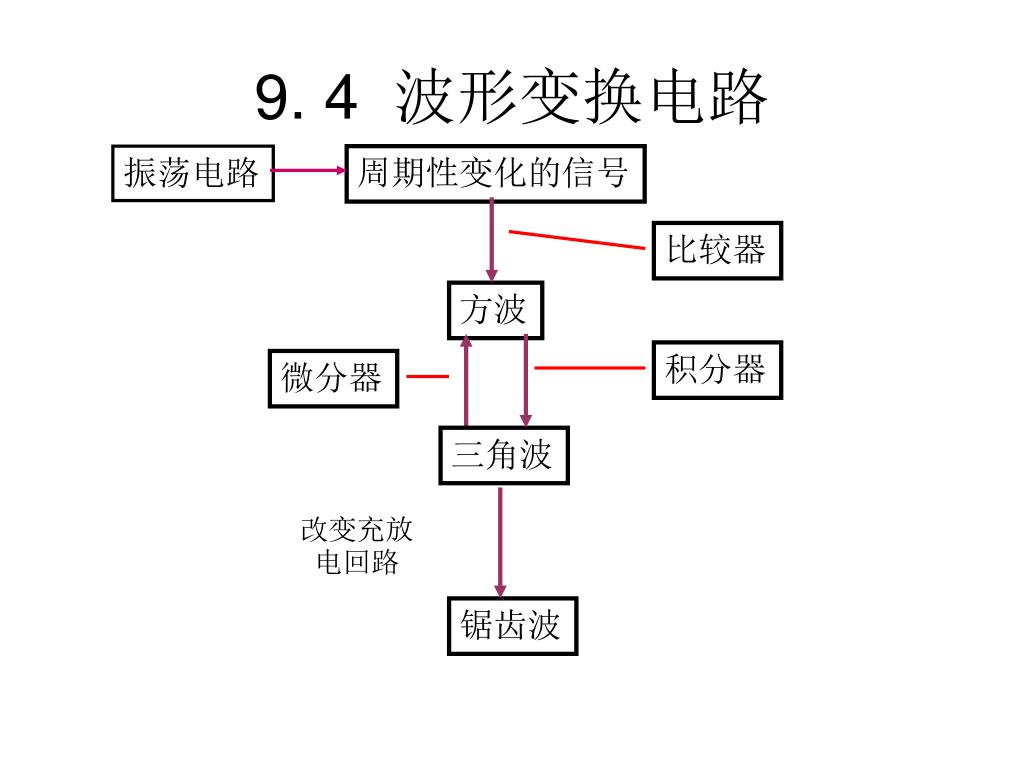

周期性变化的信号 振荡电路 比较器 方波 积分器 微分器 三角波 锯齿波 9. 4 波形变换电路 改变充放电回路

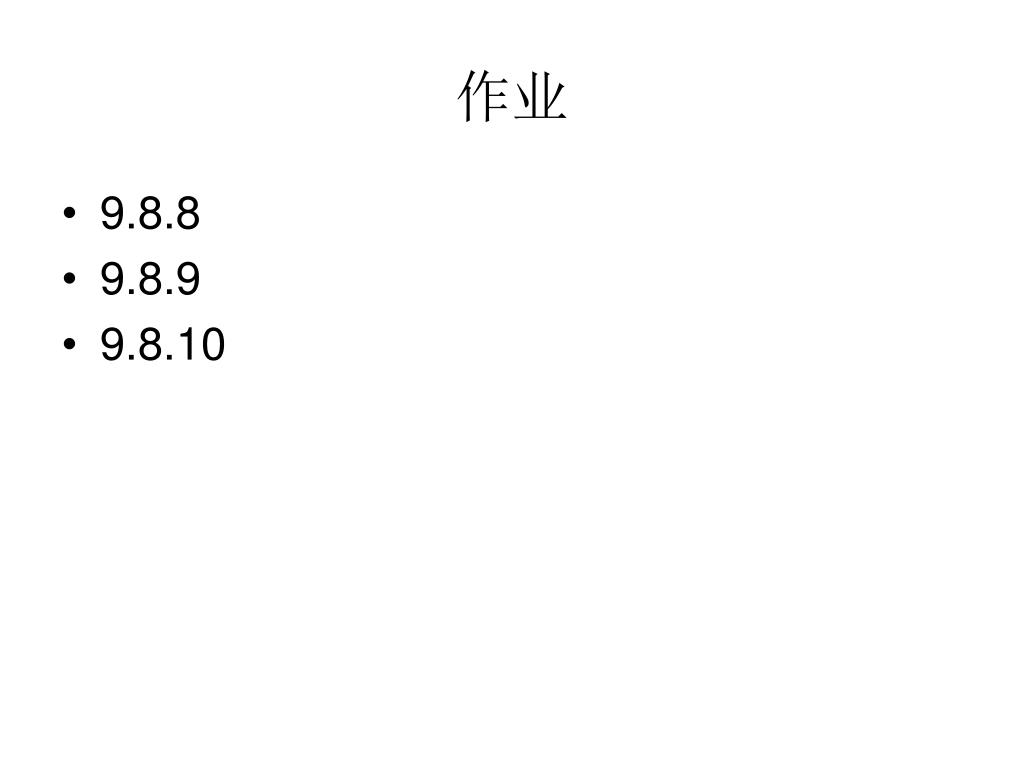

作业 • 9.8.8 • 9.8.9 • 9.8.10
