Presentation Transcript
1 protel99se

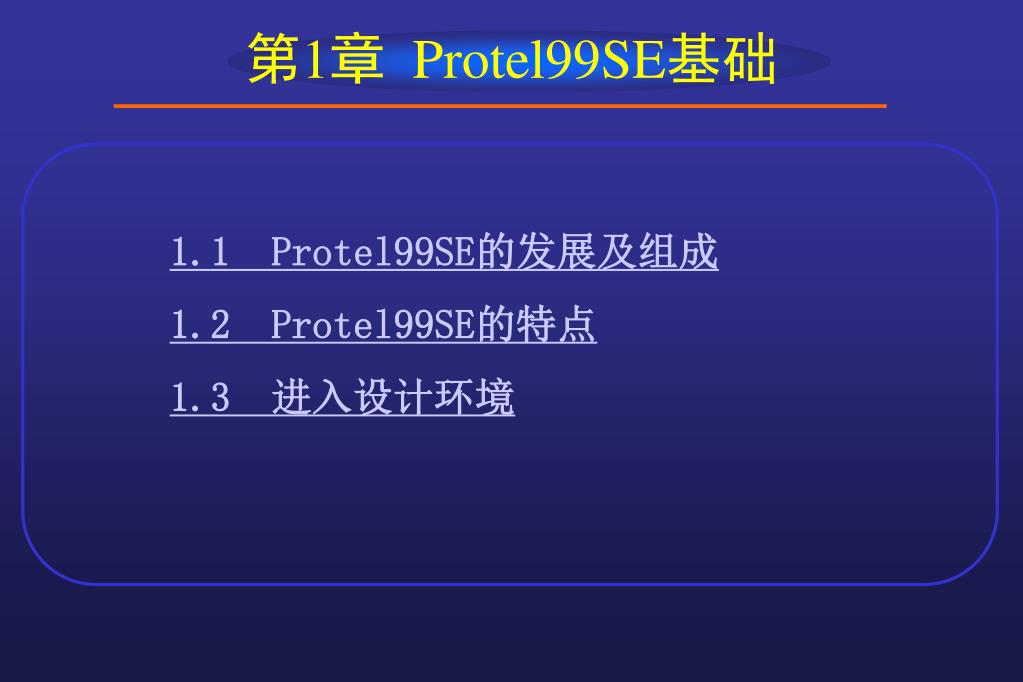

第1章 Protel99SE基础

1.1 Protel99SE的发展及组成

1.2 Protel99SE的特点

1.3 进入设计环境

1 1 protel99se
1.1 Protel99SE的发展及组成
  • 1.1.1 Protel99SE的发展及组成
  • DOS操作系统
  • Windows 3.1
  • Windows 95/98/2000/XP

Protel 99SE是基于视窗操作系统的电路原理图辅助设计与绘制软件。

slide3

原理图编辑器

原理图设计模块(Schematic)

元件库编辑器

报表生成器

电路板编辑器

电路设计部分

主要功能模块

电路板设计模块(PCB)

元件封装编辑器

电路板组件管理器

自动布线模块(Route)

文本编辑器

可编辑逻辑器件设计模块(PLD)

编译器

电路仿真与

PLD部分

仿真器

电路仿真模块(Simulation)

1.1.2 Protel 99SE的组成

slide4

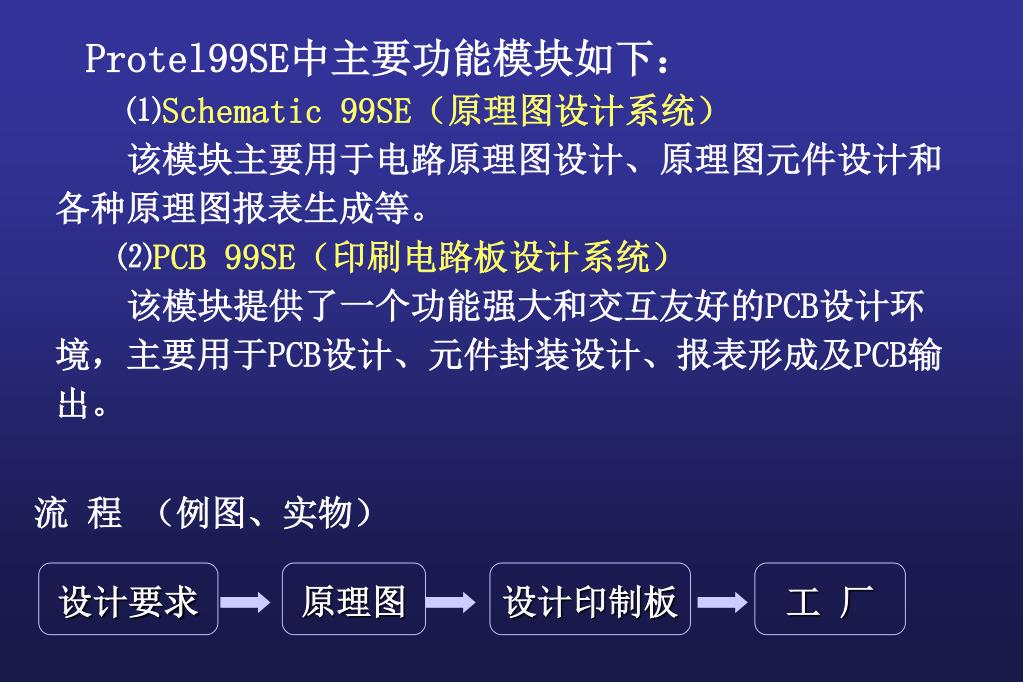

Protel99SE中主要功能模块如下:

⑴Schematic 99SE(原理图设计系统)

该模块主要用于电路原理图设计、原理图元件设计和各种原理图报表生成等。

⑵PCB 99SE(印刷电路板设计系统)

该模块提供了一个功能强大和交互友好的PCB设计环境,主要用于PCB设计、元件封装设计、报表形成及PCB输出。

流 程 (例图、实物)

设计要求

原理图

设计印制板

工 厂

slide5

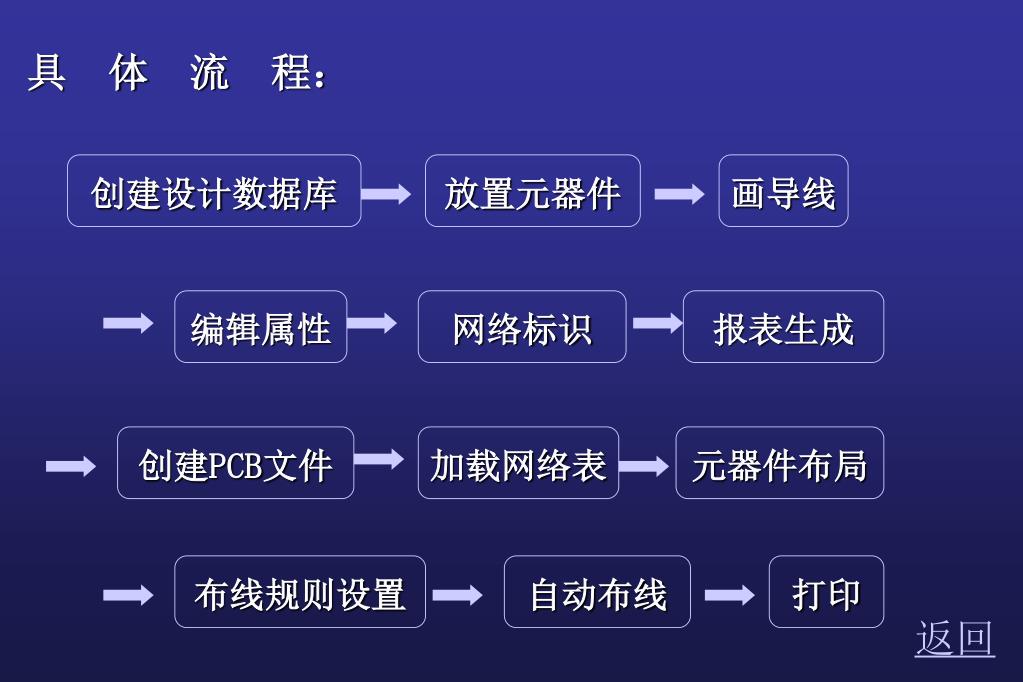

具 体 流 程:

创建设计数据库

放置元器件

画导线

编辑属性

网络标识

报表生成

创建PCB文件

加载网络表

元器件布局

布线规则设置

自动布线

打印

返回

1 2 protel99se

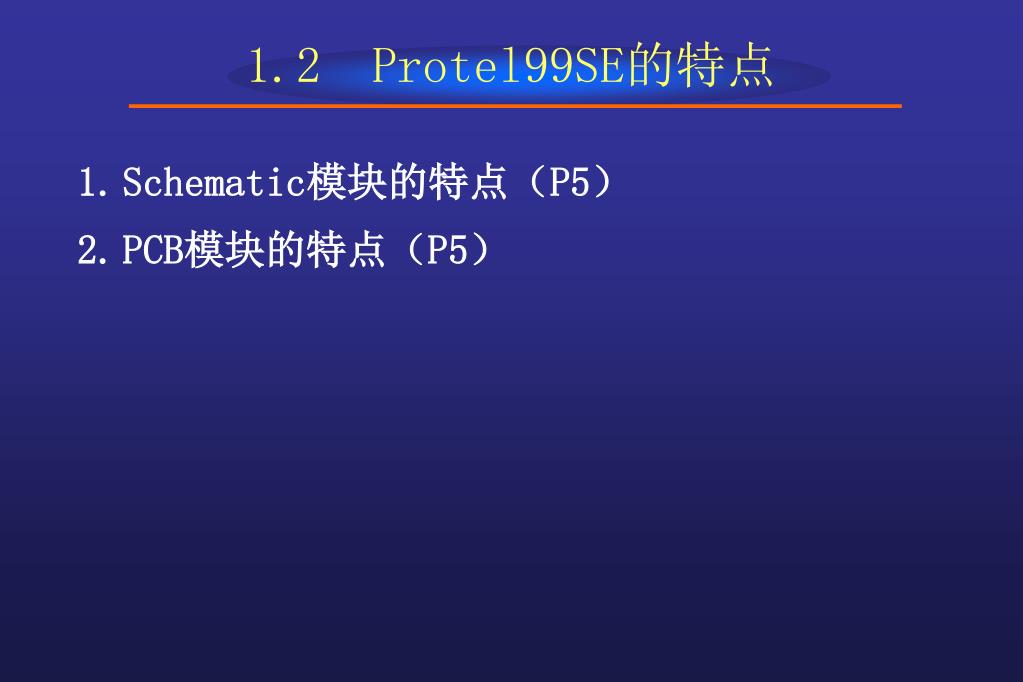

1.2 Protel99SE的特点
  • Schematic模块的特点(P5)
  • PCB模块的特点(P5)
slide7
1.3 进入设计环境
  • 1.3.1 Protel99SE软件的启动
  • 桌面快捷方式
  • 开始菜单
slide8

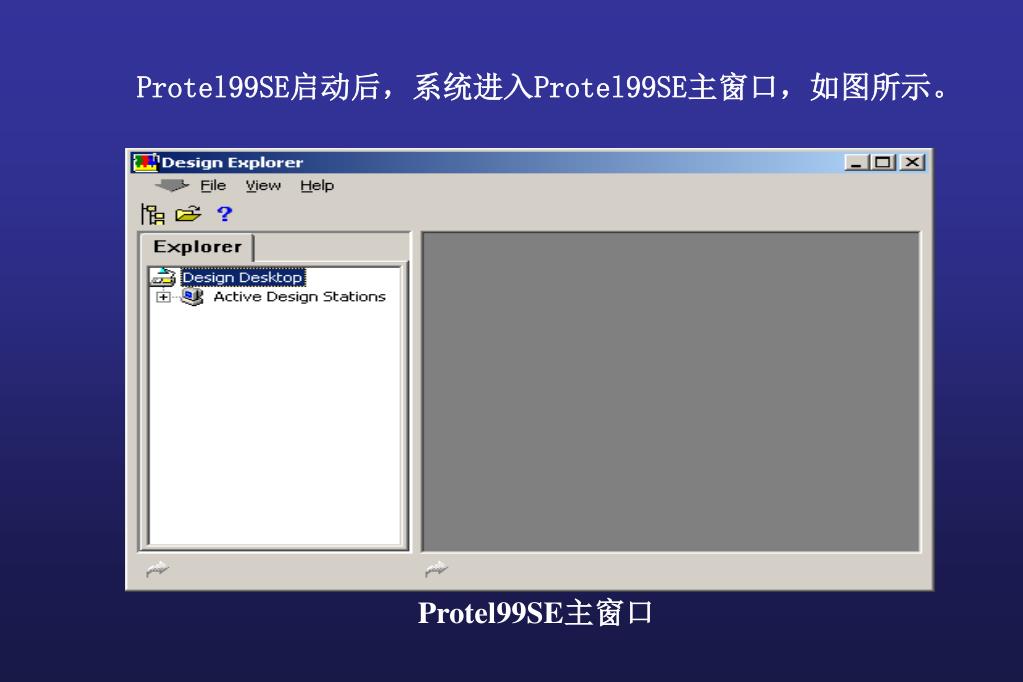

Protel99SE主窗口

Protel99SE启动后,系统进入Protel99SE主窗口,如图所示。

slide9

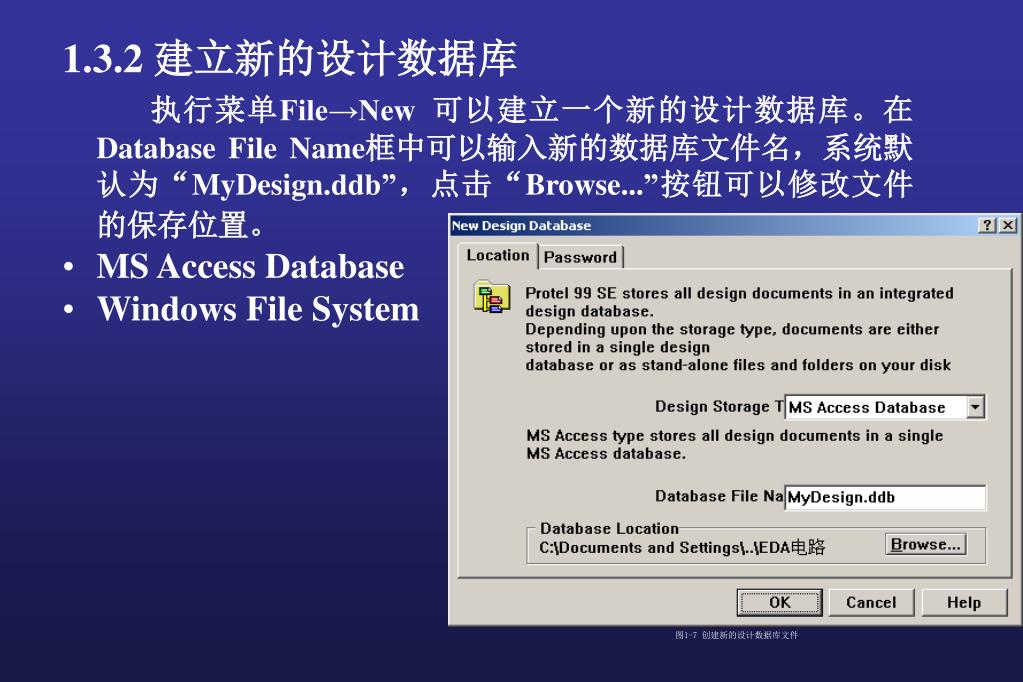

图1-7创建新的设计数据库文件

1.3.2 建立新的设计数据库

执行菜单File→New 可以建立一个新的设计数据库。在Database File Name框中可以输入新的数据库文件名,系统默认为“MyDesign.ddb”,点击“Browse...”按钮可以修改文件的保存位置。

  • MS Access Database
  • Windows File System
slide10

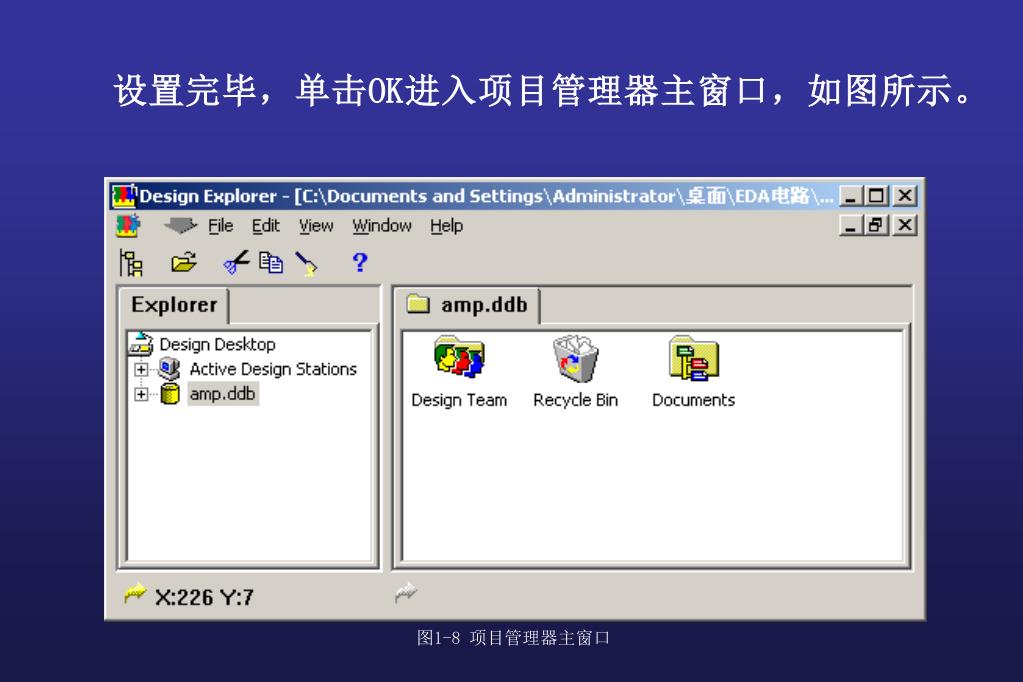

图1-8项目管理器主窗口

设置完毕,单击OK进入项目管理器主窗口,如图所示。

slide11

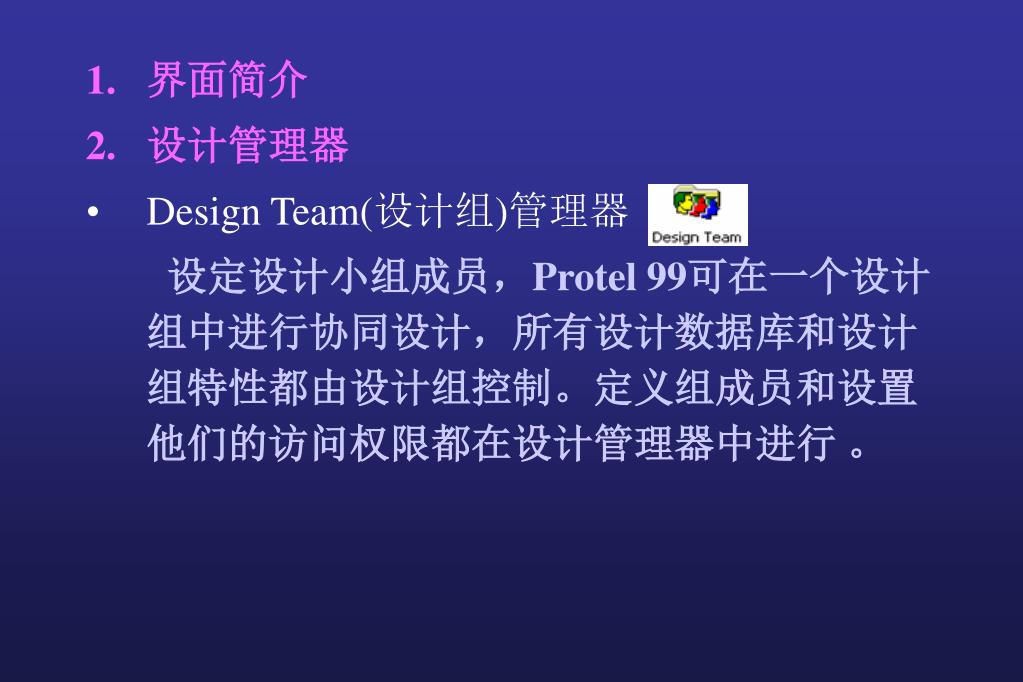

界面简介
  • 设计管理器
  • Design Team(设计组)管理器

设定设计小组成员,Protel 99可在一个设计组中进行协同设计,所有设计数据库和设计组特性都由设计组控制。定义组成员和设置他们的访问权限都在设计管理器中进行 。

slide12
Documents(文档)管理器

包含所有设计文档,其中主要有电路设计文档原理图文件(Schematics)和印制电路板文件(PCB)。

  • Recycle Bin (回收站)管理器

相当于Windows 中的回收站,所有在设计数据库中删除的文件,均保存在回收站中,可以找回由于误操作而删除的文件。

slide13

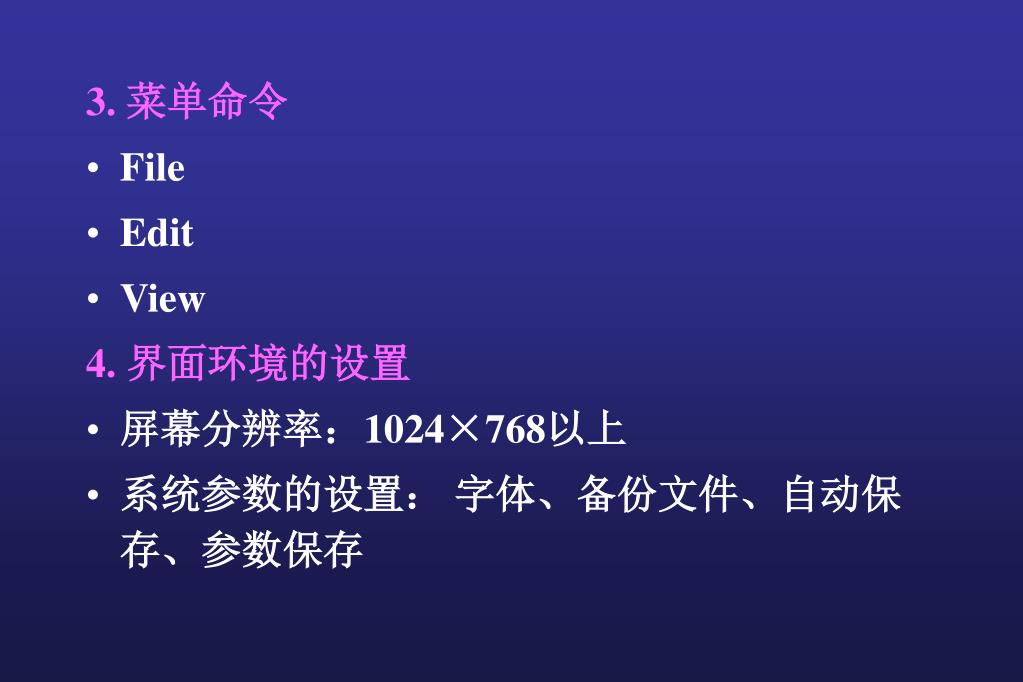

3. 菜单命令
  • File
  • Edit
  • View

4. 界面环境的设置

  • 屏幕分辨率:1024×768以上
  • 系统参数的设置: 字体、备份文件、自动保存、参数保存
slide14
1.3.3 建立设计文件

1. 方法:执行菜单命令File → New

2. 设计文件类型

slide15

Protel99SE可以建立十种文件类型,各类型的图标及说明如表1-1所示。

返回

slide16

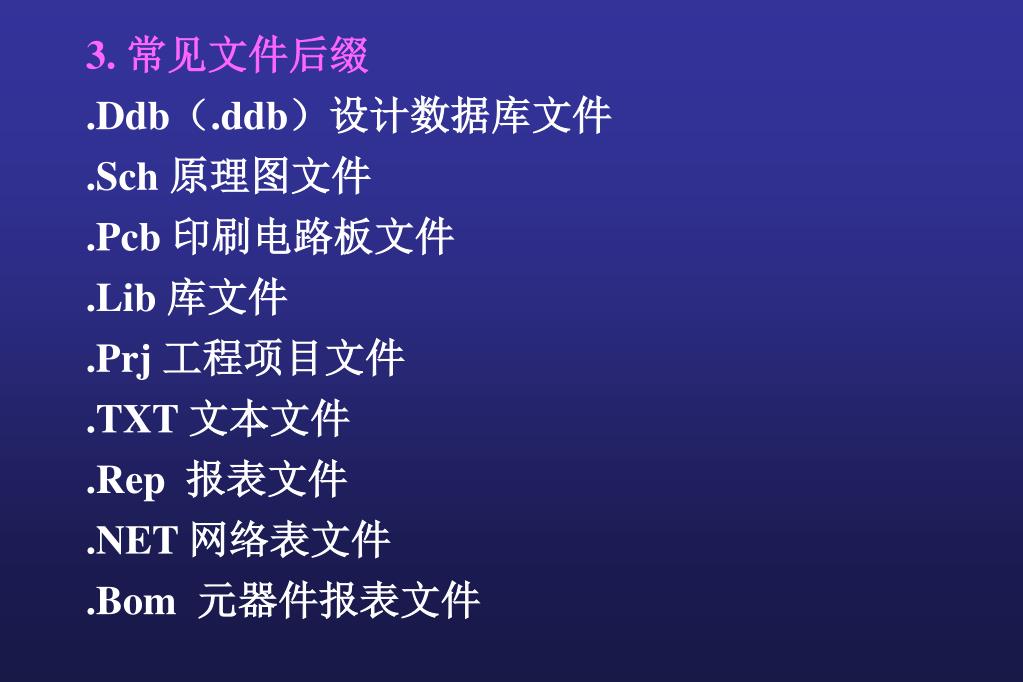

3. 常见文件后缀

.Ddb(.ddb)设计数据库文件

.Sch 原理图文件

.Pcb 印刷电路板文件

.Lib 库文件

.Prj 工程项目文件

.TXT 文本文件

.Rep 报表文件

.NET 网络表文件

.Bom 元器件报表文件

slide17

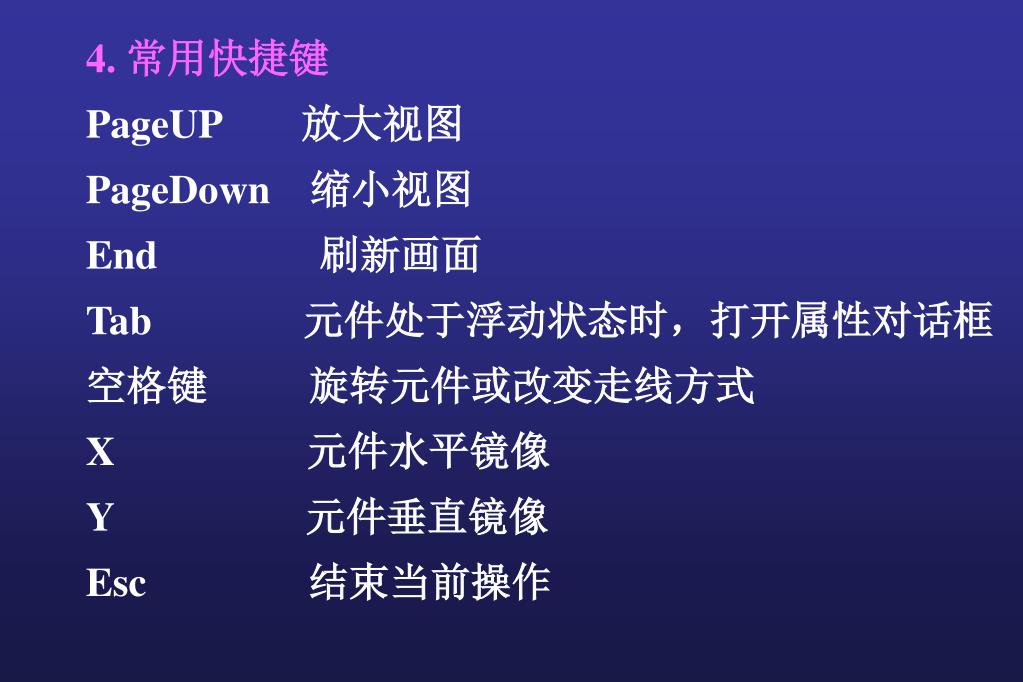

4. 常用快捷键

PageUP 放大视图

PageDown 缩小视图

End 刷新画面

Tab 元件处于浮动状态时,打开属性对话框

空格键 旋转元件或改变走线方式

X 元件水平镜像

Y 元件垂直镜像

Esc 结束当前操作
