  1. D.EM.R. Journées Scientifiques du CNFRS 24-25 février 2005 Calcul des interactions entre une onde électromagnétique, un objet canonique & une surface rugueuse F. KOUDOGBO, P.F. COMBES, H.J. MAMETSA AD2M, Laboratoire Antennes, Dispositifs et Matériaux Micro-ondes

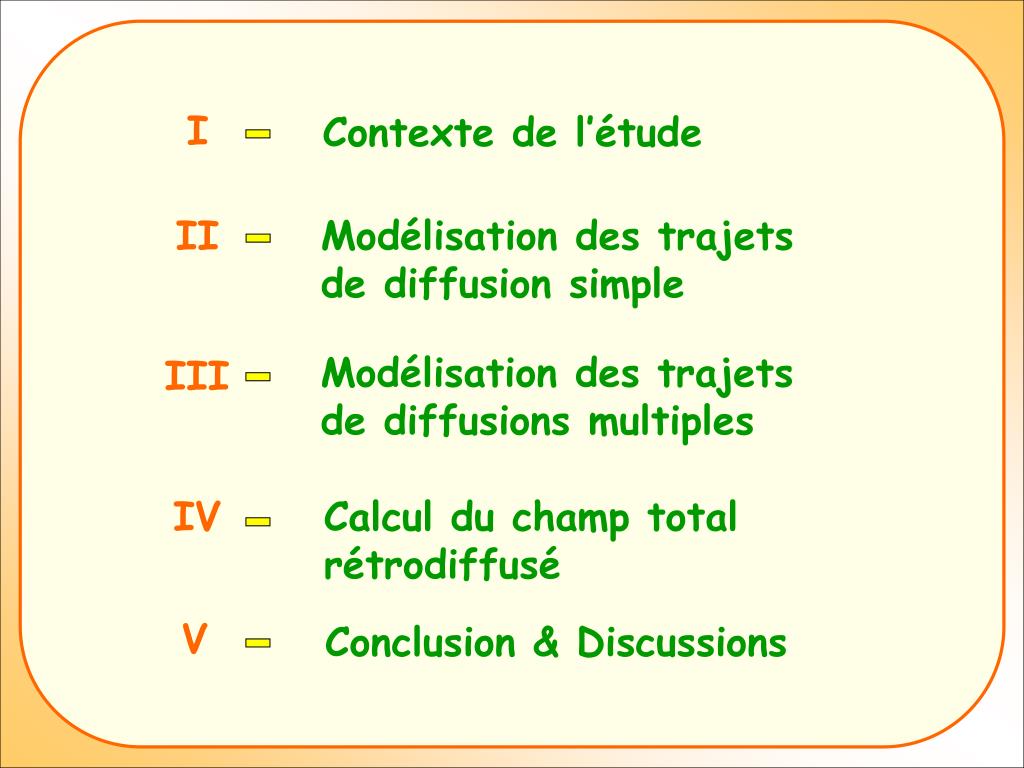

  2. I Contexte de l’étude II Modélisation des trajets de diffusion simple Modélisation des trajets de diffusions multiples III IV Calcul du champ total rétrodiffusé V Conclusion & Discussions

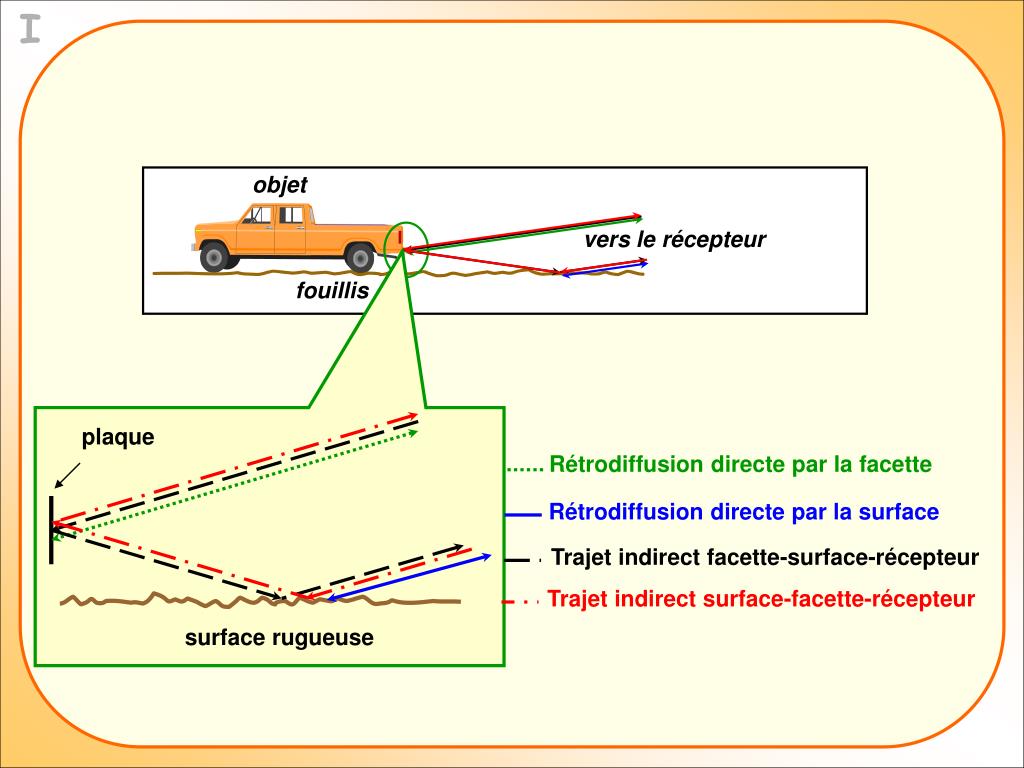

  3. I objet vers le récepteur fouillis plaque Rétrodiffusion directe par la facette Rétrodiffusion directe par la surface Trajet indirect facette-surface-récepteur Trajet indirect surface-facette-récepteur surface rugueuse

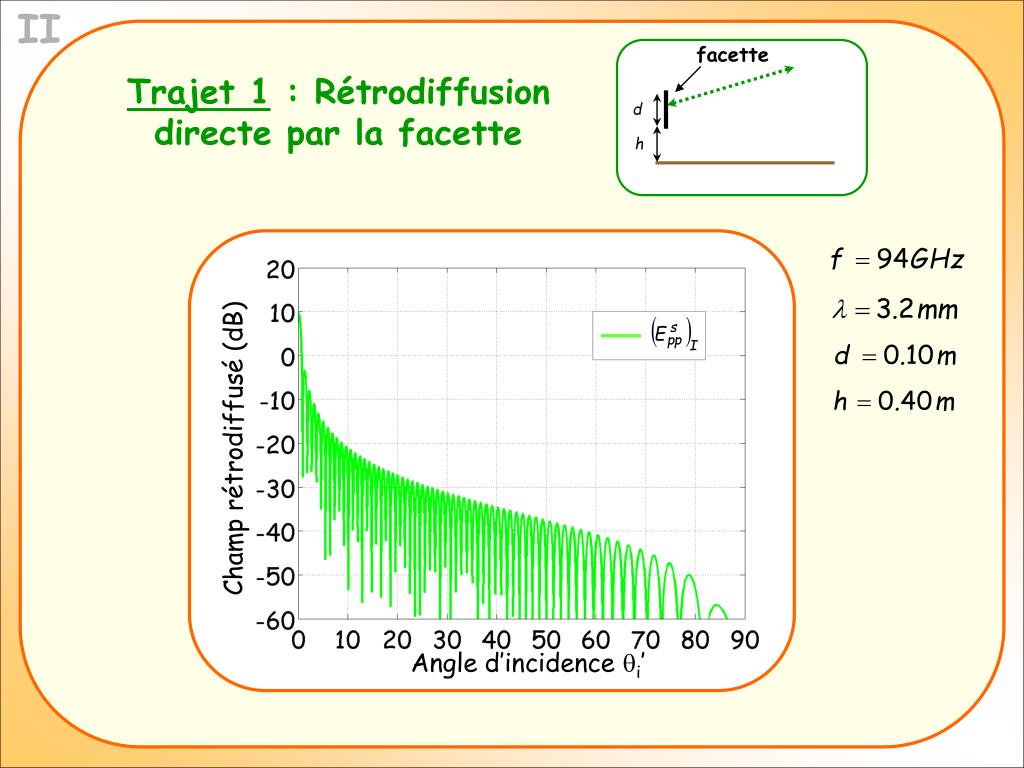

  4. II facette Trajet 1 : Rétrodiffusion directe par la facette OP Champ rétrodiffusé (dB) Angle d’incidence i’

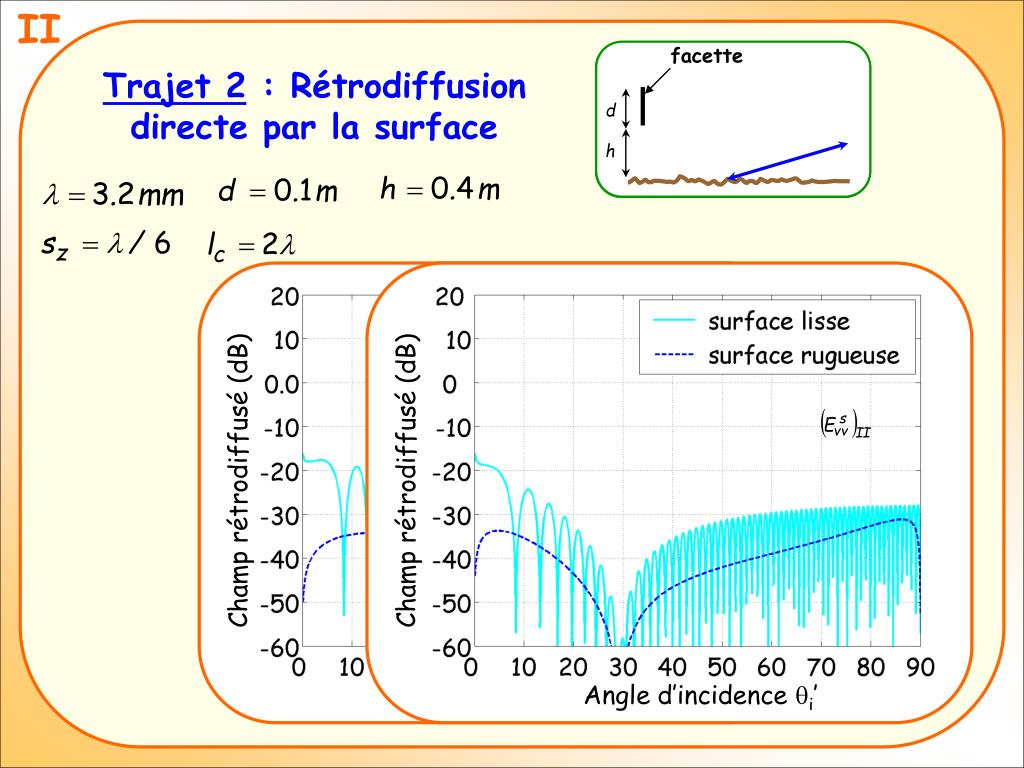

  5. II facette Trajet 2 : Rétrodiffusion directe par la surface facette OP surface lisse Comparaison avec le modèle de Kirchhoff (KM) et la Méthode des Petites Perturbations (SPM) surface rugueuse Méthode de l’Equation Intégrale (IEM) sz = /8- lc = 7/10 sz = /2 - lc = 14/5 diffusions multiples diffusions simples Champ rétrodiffusé (dB) Champ rétrodiffusé (dB) Angle d’incidence (°) Angle d’incidence (°) Angle d’incidence i’ Angle d’incidence i’

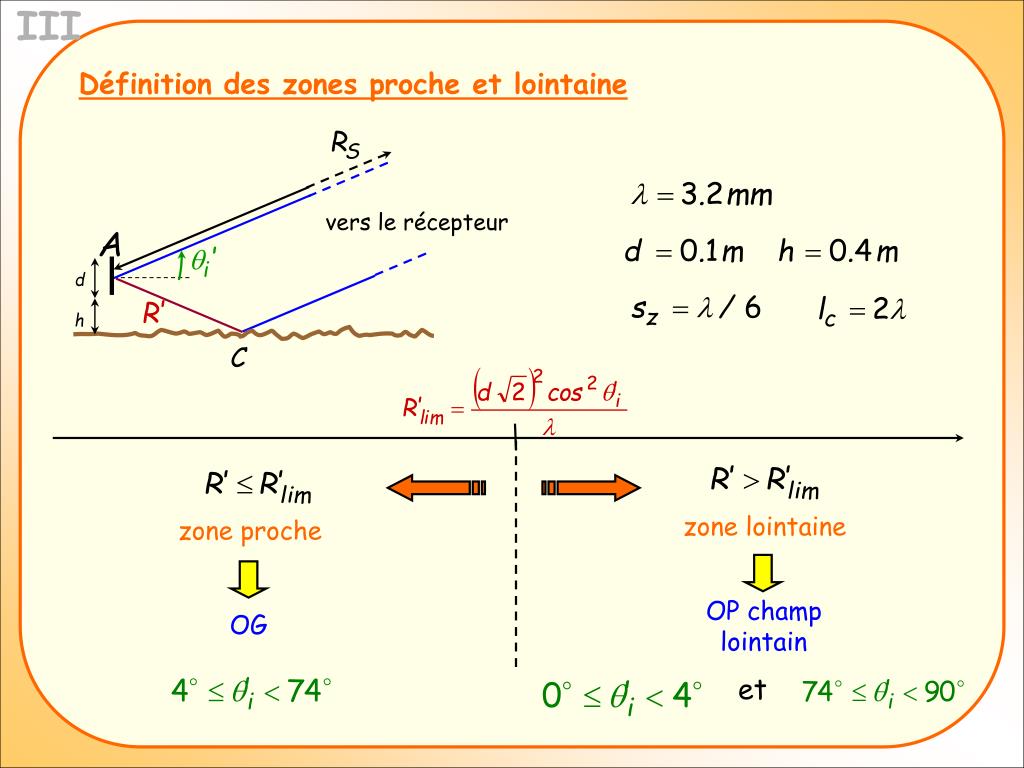

  6. III vers le récepteur zone lointaine zone proche OP champ lointain OG et Définition des zones proche et lointaine

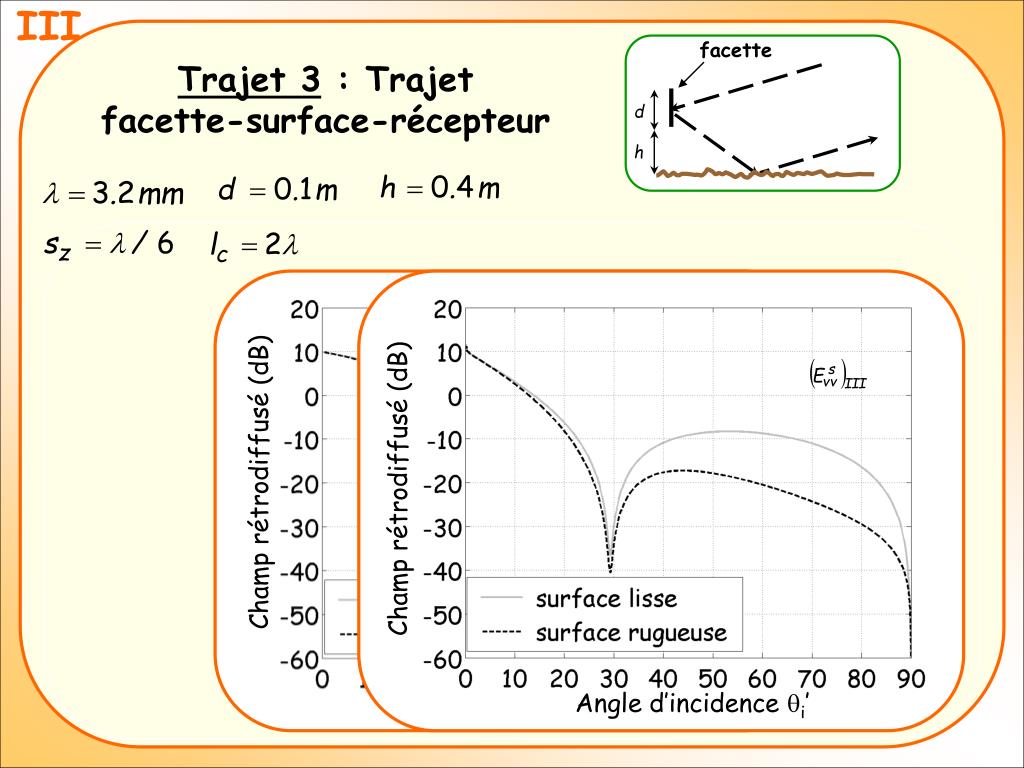

  7. III facette Trajet 3 : Trajet facette-surface-récepteur Les 2 éléments sont en champ proche l’un de l’autre Les 2 éléments sont en champ lointain l’un de l’autre OP puis OP OG puis OP surface lisse Champ rétrodiffusé (dB) Champ rétrodiffusé (dB) OP puis IEM OG puis IEM surface rugueuse Angle d’incidence i’ Angle d’incidence i’

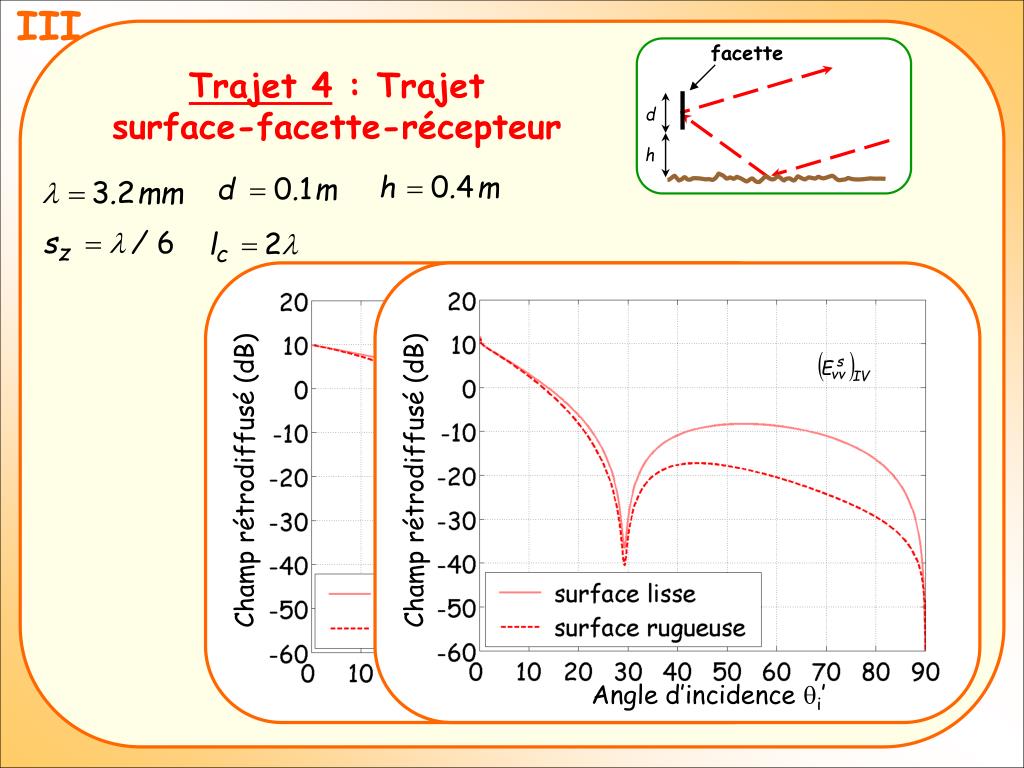

  8. III Trajet 4 : Trajet surface-facette-récepteur Les 2 éléments sont en champ proche l’un de l’autre Les 2 éléments sont en champ lointain l’un de l’autre OP puis OP OG puis OP surface lisse Champ rétrodiffusé (dB) Champ rétrodiffusé (dB) IEM puis IEM mFc puis IEM surface rugueuse facette Angle d’incidence i’ Angle d’incidence i’

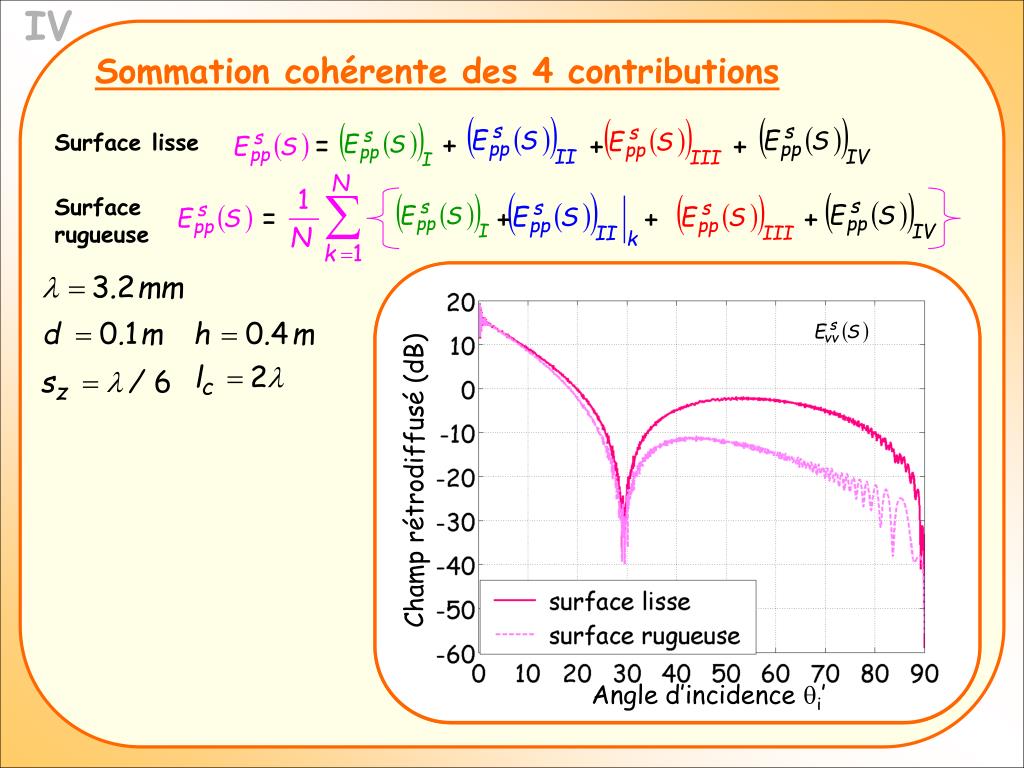

  9. IV = + + + Surface lisse Surface rugueuse = + + + Champ rétrodiffusé (dB) Champ rétrodiffusé (dB) Angle d’incidence i’ Angle d’incidence i’ Sommation cohérente des 4 contributions

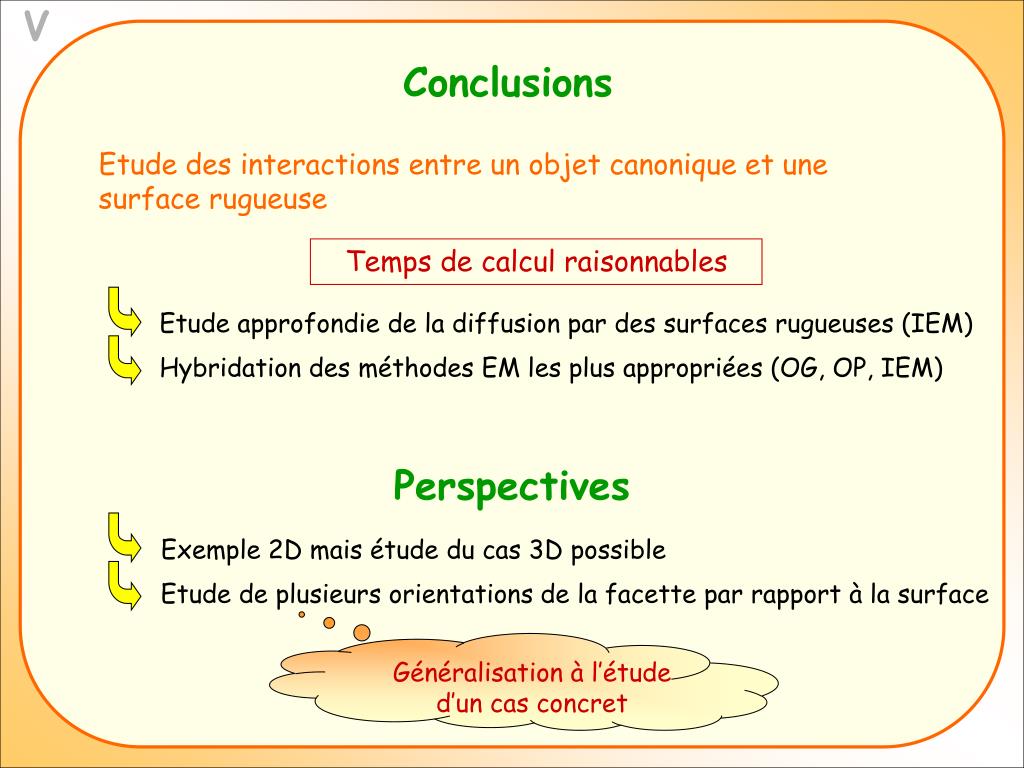

  10. V Conclusions Etude des interactions entre un objet canonique et une surface rugueuse Temps de calcul raisonnables Etude approfondie de la diffusion par des surfaces rugueuses (IEM) Hybridation des méthodes EM les plus appropriées (OG, OP, IEM) Perspectives Exemple 2D mais étude du cas 3D possible Etude de plusieurs orientations de la facette par rapport à la surface Généralisation à l’étude d’un cas concret

  11. D.EM.R. Journées Scientifiques du CNFRS 24-25 février 2005 Calcul des interactions entre une onde électromagnétique, un objet canonique & une surface rugueuse F. KOUDOGBO, P.F. COMBES, H.J. MAMETSA AD2M, Laboratoire Antennes, Dispositifs et Matériaux Micro-ondes
