  1. Tiling

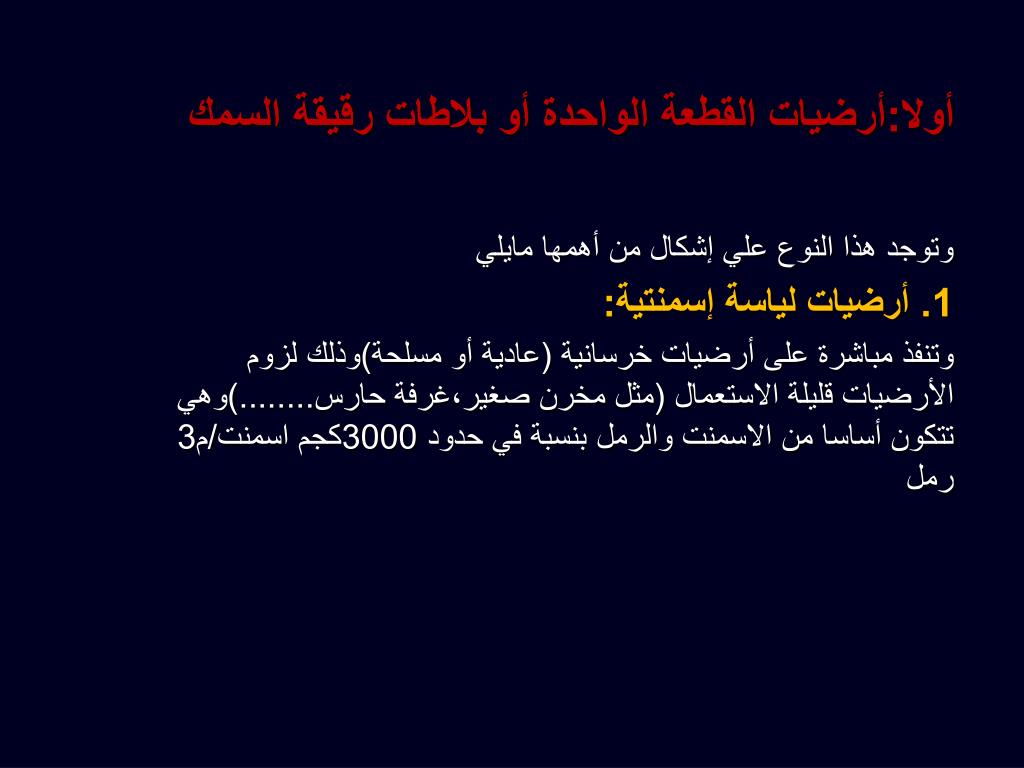

  2. أولا:أرضيات القطعة الواحدة أو بلاطات رقيقة السمك وتوجد هذا النوع علي إشكال من أهمها مايلي 1. أرضيات لياسة إسمنتية: وتنفذ مباشرة على أرضيات خرسانية (عادية أو مسلحة)وذلك لزوم الأرضيات قليلة الاستعمال (مثل مخرن صغير،غرفة حارس........)وهي تتكون أساسا من الاسمنت والرمل بنسبة في حدود 3000كجم اسمنت/م3 رمل

  3. 2. أرضيات ترازوو تسمى أيضا بأرضيات الموزاييك او الرخام الصناعي و تعمل على الخرسانة مباشرة بسمك2,5-6 سم و تتكون هذه الأرضيات من طبقتين الأولى بسمك متوسط لا يقل عن 1,5 و تسمى بطانة و تتكون من مونة الاسمنت و الرمل, و الطبقة الثانية يتراوح سمكها من 1-4,5 سم و تسمى ضهارة و هي مركبة من كسر رخام رفيع و اسمنت بنسبة 1:2 , و تنقسم إلى مربعات بأضلاع من 1,5-2 م أو مستطيلات 1 *1,5 م و ذلك اتجنب حدوث تشققات في هذه الأرضية نتيجة التمدد و الانكماش.

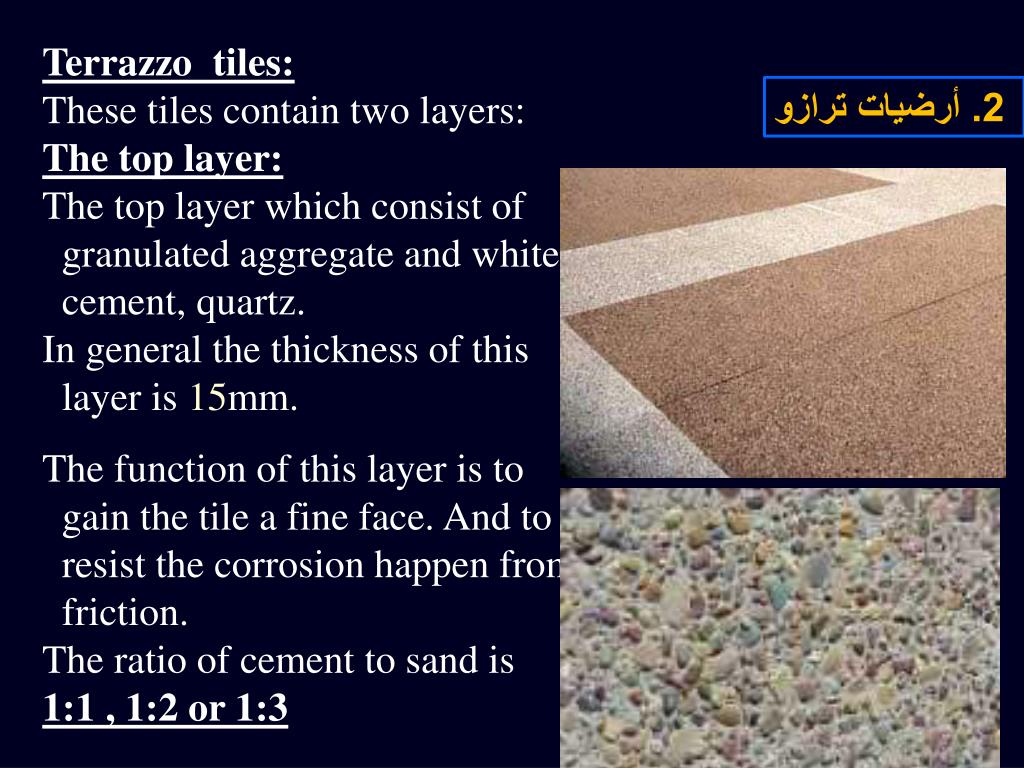

  4. Terrazzo tiles: These tiles contain two layers: The top layer: The top layer which consist of granulated aggregate and white cement, quartz. In general the thickness of this layer is 15mm. The function of this layer is to gain the tile a fine face. And to resist the corrosion happen from friction. The ratio of cement to sand is 1:1 , 1:2 or 1:3 2. أرضيات ترازو

  5. 2. أرضيات ترازو The bottom layer: • It is cement layer mainly consist of cement and fine aggregate. • The function of this layer is to increase the strength of tiles • The ratio of cement to sand is 1:3 • After casting the mortar of tiles in its frames the tiles get out from the frames and leave to dry. • The tiles must treated by watering during the first 72 hr. • After that, the top surface of tiles curried by softening it gradually.

  6. 2. أرضيات ترازو

  7. 2. أرضيات ترازو

  8. 2. أرضيات ترازو

  9. 2. أرضيات ترازو • (Advantages): • Strong (stronger than ceramic). • Resist the fraction (better than ceramic). • various type and shapes • Installed in various shapes. • Can be renewing by curing its surface. • (Disadvantages): • Week in resist acids. • More heavy than ceramic.

  10. 3. أرضيات الفنيل :وهي من نوع الأسمنتي لايقل سماكة عن 3مم ومن مميزاته انه غير قابل للاشتعال او التفاعل مع الأحماض بالإضافة الي انه ماص للصدمات والصوت ويجري لصق هذا البلاطات بالمواد اللاصقة علي طبقة من خرسانة ناعمة او فوق طبقة من البلاط الأسمنتي (يجوز صقله ميكانيكيا قبل تركيب الفنيل عليه إذا لزم الأمر )للحصول علي سطح مستوي تماما.

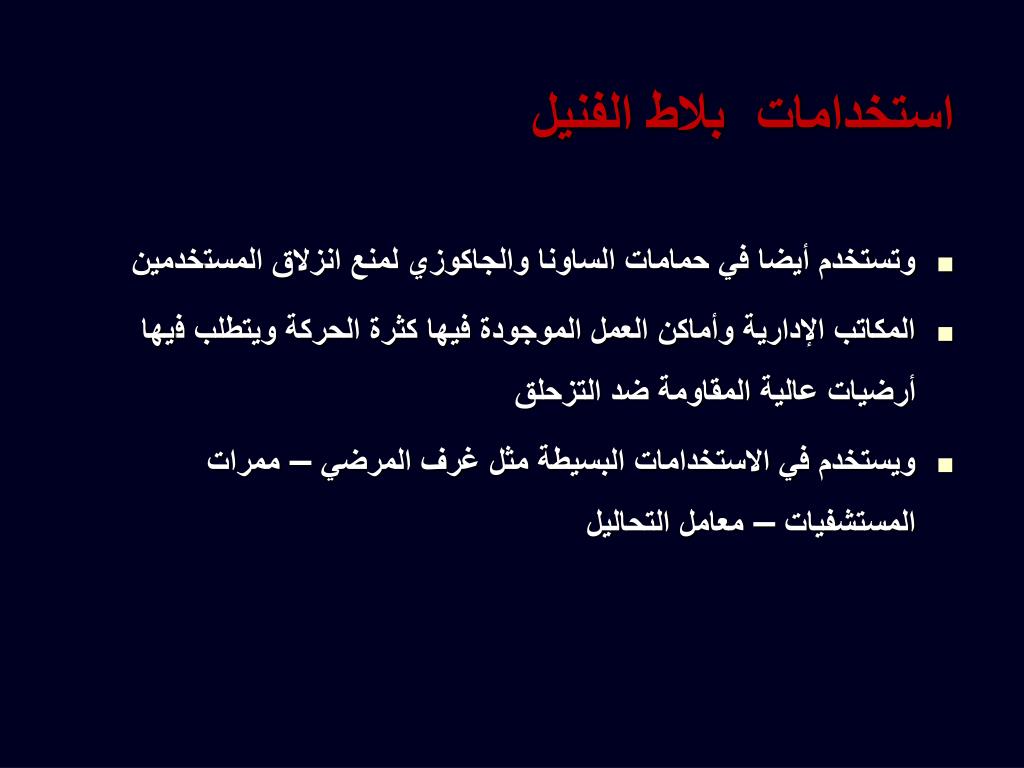

  11. استخدامات بلاط الفنيل • وتستخدم أيضا في حمامات الساونا والجاكوزي لمنع انزلاق المستخدمين • المكاتب الإدارية وأماكن العمل الموجودة فيها كثرة الحركة ويتطلب فيها أرضيات عالية المقاومة ضد التزحلق • ويستخدم في الاستخدامات البسيطة مثل غرف المرضي – ممرات المستشفيات – معامل التحاليل

  12. الارضيات المرتفعة "Raised floor" هي عبارة عن بلاطات 60سم*60سم على الاكثر شيوعا أرتفعت عن الارض و تم تحميلها على أربع شاسيهات "حوامل" و تسمى جاكات و عندما ترتفع بنسبة كبيرة يتم وضع شدادات موصلة بين كل حامل و الاخر لتتحمل البلاطة على الحامل و الشدادات معا لزيادة الصلابة البلاطات المرتفعة.

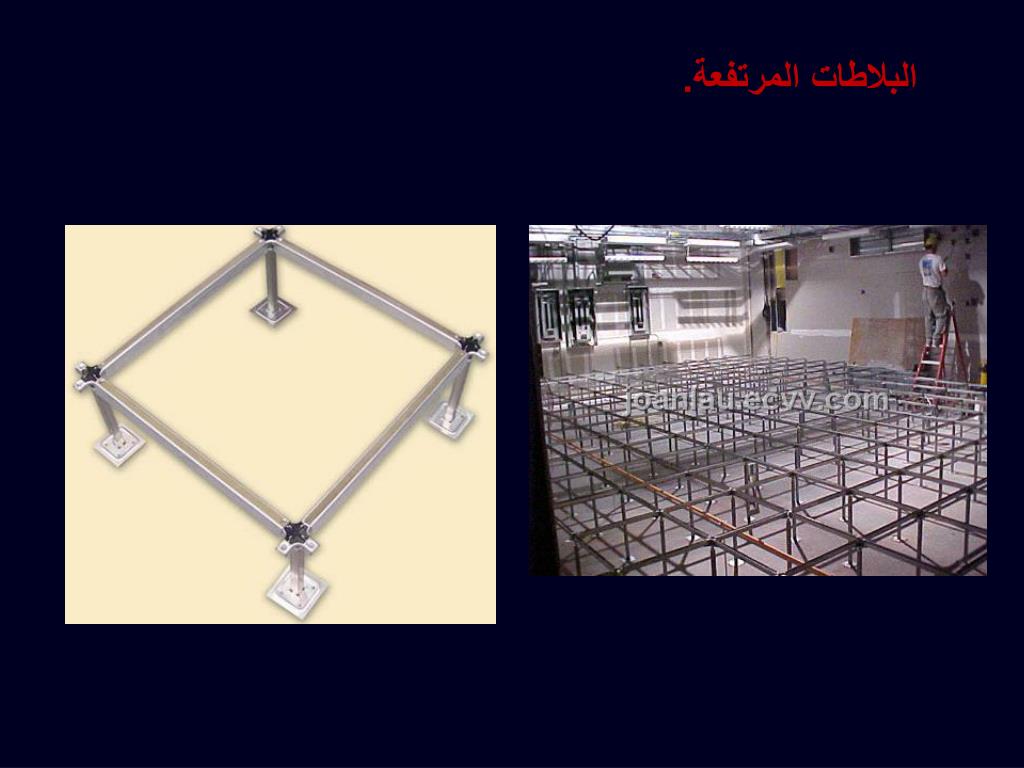

  13. البلاطات المرتفعة.

  14. فوائد الارضيات المرتفعة. • مرونة التصميم و مرونة التعديل للأرضيات و إعادة استخدام الالواح • سرعة و سهولة التركيب • التهوية الجيدة.

  15. القضاء على مشكلة الكابلات و الاسلاك الخاصة بالكهرباء و الفاكس و التليفونات و أجهزة الحاسب الالي و اسلاك النت

  16. عيوب الارضيات المرتفعة:1- تقلل الارتفاع الصافي للأدوار2- سهولة وجود قوارض و حشرات اسفل البلاطات3- التسريب القليل جدا للماء4- ليست عازلة تماما للصوتمشاكل تركيب الارضيات المرتفعة:1- عدم استواء السطح2- لابد من وضع الشاسيهات"الحوامل" في أماكنها الصحيحة بدقة متناهية3- وضع و تثبيت البلاطات داخل الشاسيه المعدني4- وضع علامات دالة على وجود الشاسيهات المعدنية قبل تركيب المواسير و الكابلات و الاسلاك و شبكة التهوية

  17. 4. الموكيتوهي نسيج خاص يختلف عن السجاد في طريقة تصنيعه ومكوناته ويستعمل الموكيت كثيرا في الوقت الحاضر لتكسية ارضيات المكاتب او الغرف السكنية او خلافه وله اشكال وانواع مختلفة وهو مصنع آليا من المواد الصناعية*نوعية الخيوط المستعملة.ويثبت الموكيت علي أرضيات الملساء باستعمال مادة اللاصقة

  18. ثانيا: الأرضيات المجمعة ارضيات مجمعة: ويقصد بها تلك الارضيات التي تتكون من قطع متماثلة – او غير متماثلة يتم تجميعها مع بعضها البعض وهي تنقسم الى جزئين رئيسيين : *أرضيات البلاط بجميع انواعه *الأرضيات الخشبية

  19. 1.أرضيات البلاطيطلق على الوحدة المجمعة من هذه الارضيات اسم البلاطة (tile) وعند وضع هذا البلاط على المستوى الافقى يجب تركيبه على طبقة من الرمل بسمك متوسط يتراوح ما بين 2-6 سم ثم يلصق بمونة مكونة من 350 كجم اسمنت/متر متر مكعب رمل وفائدة طبقة الرمل الموضوعة تحت مونة البلاط انها تساعد في عمل ميول طفيفة لتصريف مياه تنظيفه عند اللزوم، وفي حالة تركيب البلاط على اسطح المباني الافقية المكشوفة للجو يجب عمل خرسانة ميول بسمك موسط 7 سم اسفل طبقة الرمل ويركب البلاط فوق طبقة الرمل بمونة مكونة من 2جير:3رمل مع اضافة 100 كجم اسمنت/المتر المكعب من هذه الخلطة، والفائدة الاساية لخرسانة الميول الموضوعة على اسطح المباني تحت البلاط هي لتسهيل عملية تصريف مياه الامطار لخارج المبني. اما السبب في اضافة مادة الجير للمونة فهي لمقاومة حرارة الشمس, ثم يتم ترويب البلاط سواء كان للأرضيات او للأسطح بالاسمنت اللباني لملء اللحامات ما بين البلاط وبعضه ثم يتم بعد ذلك تنظيفه وصقل سطحه إذا تطلب الأمر ذلك. ويتألف البلاط عموما من طبقتين : طبقة خلفيه تسمى"الظهر" (أو جسم البلاطة) وطبقة أمامية ظاهرة تسمى "وجه البلاطة".

  20. ويختلف سمك كل طبقة ومقاسها حسب نوع البلاط نفسه، ومن أكثر تلك الأنواع شيوعا ما يلي:

  21. أ.البلاط الاسمنتي العاديويسمى ايضا ببلاط الاسطح او البلاط السنجابي، ويستعمل في الاسطح العلوية الافقية للمباني – في اغلب الاحوال – ومقاسه 20*20 سم وسمكه يتراوح ما بين 1.5-2 سم ويتكون اساسا من الاسمنت والرمل It is cement frames consist of sand, cement, aggregate. Cement may have the normal color or any wanted color. • After made the mortar it put in steel frames then compacted manually or mechanical with a 250 bar compactors. • This kind of tiles has a various dimensions as following: • 20×20×2.0cm, 25×25×2.5cm,30×30×3.0cm

  22. 2. البلاط الموزايكو:وهو بلاط اسمنتي مطعم بكسر الرخام ، سمك طبقة الموزايكو (وجه البلاط) لا تقل عن .0.5 سم وهي تتكون من كسر الرخام متفاوت الحجم واسمنت مع اضافة اللون المطلوب ، ومقاسات هذا النوع كثيرة اشهرها 30*30 سم و 20*20 سم، ويستعمل هذا النوع من البلاط في جميع حجرات المباني

  23. 3. بلاط ستيل كريت:وهو بلاط اسمني مقوى ببرادة الحديد ويكون ذو سطح مضلع او ذو فروجات بارزة او سادة، وهذا النوع من البلاط ذو مقاومة عالية للاحتكاك والرطوبة والمواد الدهنية والاحماض نتيجة لوجود برادة الحديد ومادة السلفرسيت في تصنيعه ومقاساته متنوعة اشهرها 20*20سم او 30*30 سم او 40*40 سم ، ويتواجد بالوان متعددة حسب الطلب .

  24. 4. بلاط اسكاليولا :يصنع هذا البلاط عادة بمقاس 20*20*2 سم او 15*15*2 سم مع ملاحظة ان طبقة السكاليولا الموضوعة على وجه البلاطة ان لا تقل عن 1.5 سم حيث تتكون من مجموعة الوان اسمنتية وبودرة رخام توضع على شكل عروق بالوان زاهية ويستعمل هذا البلاط في المطابخ والحمامات والطرقات لانه يشبه الى حد كبير الرخام الصناعي باشكاله الجميلة الزاهية .

  25. 5ـ. بلاط الرخام الصناعي .يصنع بخلط المواد المختلفة من الاسمنت الابيض وبودرة الرخام والاكاسيد المعدنية ذات الالوان الخاصة مع المواد الكيميائية ويصب الخليط في قوالب البلاط بمقاسات مختلفة منها 20*20*2 سم او 40*40*2 سم . لانتاج هذا الرخام المقلد باشكال كثيرة وهو يشبه كثيرا الرخام الطبيعي في الوانه واشكاله ويفضل استخدام هذا النوع من البلاط في تكسية الاماكن والارضيات الداخلية في المباني .

  26. 6. بلاطات الرخام الطبيعي :يتم تقطيع الرخام الطبيعي بانواعه المختلفة الى بلاطات ذات مقاسات متعددة اشهرها 40*40*2 سم او 30*30*2 سم وهذا النوع من البلاط يمتاز عن سابقة بشدة الصلابة ومقاومة الاحتكاك وجمال اللون والتشكيل ويستعمل عموما في الصالات الرئيسية والمداخل .

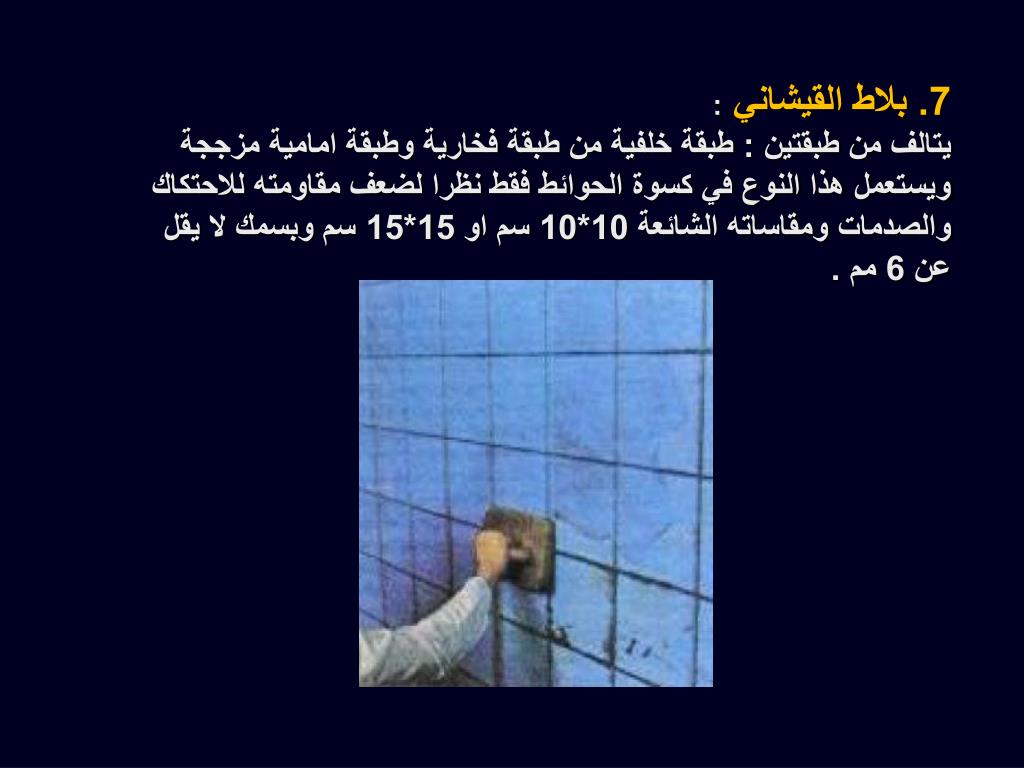

  27. 7. بلاط القيشاني :يتالف من طبقتين : طبقة خلفية من طبقة فخارية وطبقة امامية مزججة ويستعمل هذا النوع في كسوة الحوائط فقط نظرا لضعف مقاومته للاحتكاك والصدمات ومقاساته الشائعة 10*10 سم او 15*15 سم وبسمك لا يقل عن 6 مم .

  28. 8. بلاط السيراميك :هو مزيج طيني ( فخاري ) تم تكوين شكله اولا ثم بعد ذلك منح التصلب بتعريضه لدرجة حرارة عالية جدا تصل الى 1220 درجة مئوية وقد يترك على حاله او يزجج فيما بعد بالمواد الغير عضوية مثل الكاولين او الكوارتز او الفلسبار . ويشمل هذا البلاط منتجات كثيرة ومتنوعة وتتمايز فيما بينها حسب مكوناتها الاولية وأساليب انتاجها وخواصها الانشائية وقوتها الميكانيكية ويصنع هذا البلاط بمقاسات مختلفة منها 20*20 سم او 30*30 سم او 40*40 سم او 50*50 سم وبسماكة تختلف حسب مكان وضعه فان كان للحوائط فهي في حدود 7 مم و إن كان للجدران فقد تصل إلى 1 سم.

  29. Ceramic General 8. بلاط السيراميك Ceramic is a tiles made from clay by burnt it under a huge temperature then paint the top face by a strong quartz layer or basalt layer . In general the top layer very thin its thickness can be neglected with respect to the burnt clay layer.

  30. Ceramic Properties of ceramic. 8. بلاط السيراميك • Properties of ceramic: • (Advantages): • High resistance for acids. • So it always uses in kitchen and path rooms. • Various types of frames and color. • Various types of beautiful views. • Light weight, easy moving. • (Disadvantages): • Week. • Low resistance for friction • So it shouldn't be used in commercial places

  31. 9. بلاط بورسلين :يتالف من طبقتين : خلفية من الفخار وامامية من البورسلين المزجج سماكتها لا تقل عن7 مم ويمتاز البورسلين عن السيراميك بالمتانة ومقاومة الاحتكاك مع تحمل اعلى الصدمات ، ويتواجد البوسلين بمقاسات مختلفة 20*20 سم او 30*30 سم او 40*40 سم وسماكة تصل الى10 مم . • Properties of porcelain: • (Advantages): • Strong • High resistance for acids. • High resistance for friction. So it often uses in a public building. • Have a rough and soft kind of them

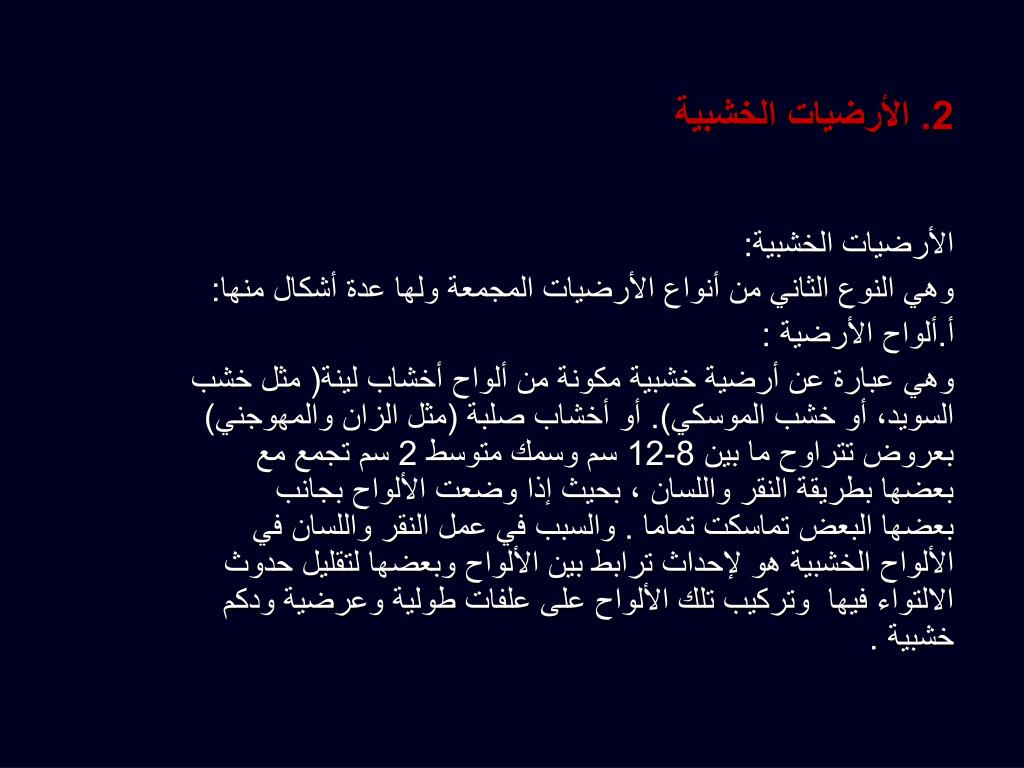

  32. 2. الأرضيات الخشبية الأرضيات الخشبية: وهي النوع الثاني من أنواع الأرضيات المجمعة ولها عدة أشكال منها: أ.ألواح الأرضية : وهي عبارة عن أرضية خشبية مكونة من ألواح أخشاب لينة( مثل خشب السويد، أو خشب الموسكي). أو أخشاب صلبة (مثل الزان والمهوجني) بعروض تتراوح ما بين 8-12 سم وسمك متوسط 2 سم تجمع مع بعضها بطريقة النقر واللسان ، بحيث إذا وضعت الألواح بجانب بعضها البعض تماسكت تماما . والسبب في عمل النقر واللسان في الألواح الخشبية هو لإحداث ترابط بين الألواح وبعضها لتقليل حدوث الالتواء فيها وتركيب تلك الألواح على علفات طولية وعرضية ودكم خشبية .

  33. ب.أرضيات الباركيةيصنع الباركية من الأخشاب الصلبة ذات المقاومة العالية للاحتكاك ( مثل خشب القرو والزان). وفي هذا النوع من الأرضيات يقطع الخشب إلى قطع صغيرة مقاسها بطول يتراوح ما بين 22-30 سم وعرض 4-7.5 سم وبسمك 2-4 سم ، ويجب أن تكون جميع تلك القطع ممسوحة جيدا وبنهايات مفرزة بطريقة النقر واللسان لسهولة ترابطها مع بعضها البعض وتماسكها عند التركيب .وللأرضيات الباركية أسلوب مختلف عن الألواح في التركيب .

  34. طريقة التركيب

  35. ج.أرضيات الدوكش :يصنع الدوكش من قطع صغيرة من الأخشاب الصلبة ذات المقاومة العالية للاحتكاك مثل خشب القرو او الزان أو الكافور بمقاسات واشكال مختلفة والشائع منها يكون على شكل ترابيع باركية من أصابع خشبية مرصوصة بجانب بعض بدون تفريز بعرض 18-25 مم وسمك يتراوح ما بين 6-10 مم . وتلصق هذه الأرضيات على بلاط إسمنتي يقل منسوبه 1 سم عن منسوب المبنى ، ويتم اللصق بمادة الكازين

  36. **الأرضيات المطاطية: تصنع هذه الأرضيات إما من مركبات المطاط الطبيعي أو الصناعي أو خليط منهما بالإضافة إلى مواد مالئة كألياف القطن أو الفلين ..... أما بالنسبة للون فيراعى أن يكون ثابتا لا يتأثربالعوامل المختلفة من أشعة شمس و مياه و إضاءة. البلاط المطاطي غالبا مربع الشكل بمقاسات مختلفة منها 225 ملم,250ملم,300ملم. تنفيذ الأعمال: 1.تسوية السطح 2. تنظيفه 3.فرد المادة اللاصقة على الأرضية و كذلك البلاطات المطاطية 4.أخذ الاحتياطات لمنع تراكم الغبار أو الأوساخ على المادة اللاصقة 5.العمل على منع انحباس الهواء بين الأرضية و السطوح المطاطية 6.منع استخدام الأرضية قبل 24 ساعة من تنفيذها 7.التنظيف ثم التلميع.

  37. أرضيات الفلين: و تتكون من أكاسيد و مبلمرات و زيت بذرة الكتان أو أي زيت مجفف مع مواد تخفيف مواد راتنجية حبيبات فلين تكون البلاطة مربعة الشكل بمقاسات مختلفة مثل 225ملم,250ملم,300ملم التركيب: 1.التأكد من استواء الأرضية 2. اخراج بلاطات الفلين قبل 48 ساعة من التركيب و تركها في ظروف مماثلة لظروف التركيب 3.فرد المادة اللاصقة 4.لصق البلاطات مع استعمال المداحل حتى يتم اللصق 5.التنظيف ثم التنعيم

  38. تم بحمد الله
