AXONOMETRIAS

1. AXONOMETRIAS Instituto Argentino de Normalización y Certificación NORMA 4501 Dibujo tecnológico Métodos de proyección

2. AXONOMETRIAS Las representaciones axonométricas, son representaciones de una única vista, obtenidas por la proyección de un objeto, desde un punto situado en el infinito (centro de proyección), sobre un plano de proyección. Las proyecciones son ortogonales.

3. AXONOMETRIA ISOMETRICA En la axonometriaisometrica, se utilizan tres ejes de coordenadas X,Y y Z el plano de proyección forma tres ángulos iguales entre los tres ejes.

4. AXONOMETRIA ISOMETRICA En la axonometría isométrica,las medidas son 1:1 sobre los tres ejes.

5. AXONOMETRIA ISOMETRICA Visión desde otro punto de vista.

6. AXONOMETRIA ISOMETRICA axonometría isométrica, de un cubo y tres círculos inscriptos en sus caras visibles.

7. AXONOMETRIA ISOMETRICA Construcción de las elipses.

8. AXONOMETRIA ISOMETRICA Construcción de las elipses

9. AXONOMETRIA CABALLERA El eje Y se coloca a 45º respecto de los ejes Z y X Las medidas se toman 1:1 en todas sus dimensiones

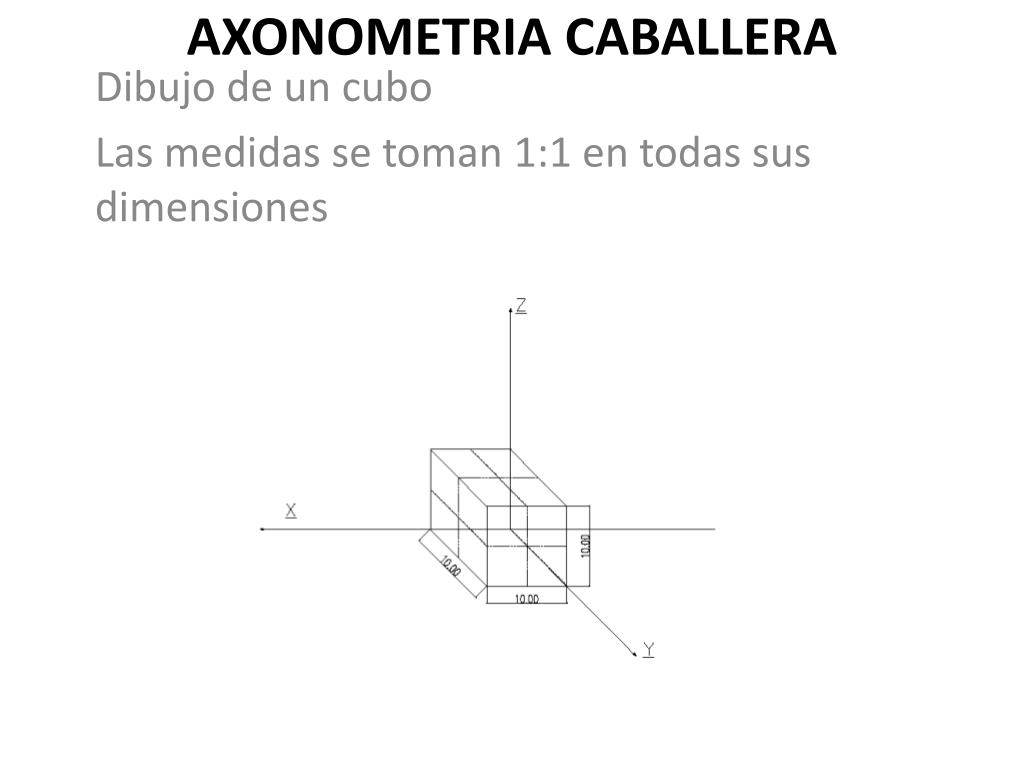

10. AXONOMETRIA CABALLERA Dibujo de un cubo Las medidas se toman 1:1 en todas sus dimensiones

11. AXONOMETRIA CABALLERA REDUCIDA Dibujo de un cubo Las medidas se toman 1:1 en ejes X-Z Y un 50% en el eje Y

12. AXONOMETRIA CABALLERA Y REDUCIDA

13. AXONOMETRIA CABALLERA Y REDUCIDA

14. AXONOMETRIA PLANIMÉTRICA NORMAL
