一、控制原理分析. 刀架移动电机和主轴电机的控制原理已经在前面两个子学习环境中分析过 , 这里结合完整的 CA6140 车床电气控制原理图着重分析冷却泵电动机等控制线路的控制原理。 1) 冷却泵电动机的控制 冷却泵电动机用旋转开关启动控制，并与主电机联锁，在主轴电动机运行状态下，冷却泵电动机才能启动。这符合车削加工的实际需要。
E N D

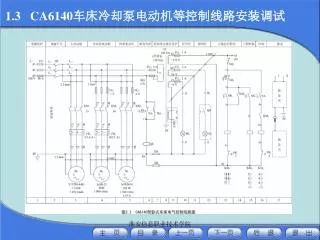

一、控制原理分析 • 刀架移动电机和主轴电机的控制原理已经在前面两个子学习环境中分析过,这里结合完整的CA6140车床电气控制原理图着重分析冷却泵电动机等控制线路的控制原理。 • 1) 冷却泵电动机的控制 • 冷却泵电动机用旋转开关启动控制，并与主电机联锁，在主轴电动机运行状态下，冷却泵电动机才能启动。这符合车削加工的实际需要。 • 在车削过程中，转动旋转式开关SA1，使其接通，电流经SA1、KM1常开辅助触点(车削过程处于闭合状态)、热继电器辅助常闭触点FR2流过接触器KM2线圈，KM2主触点闭合，冷却泵电动机M2得电启动运转，冷却泵泵出冷却液。反之，关掉SA1，KM2线圈失电，主触点断开，冷却泵电机断电停转。 淮安信息职业技术学院
2) 车床照明灯与电源指示灯的控制 • (1) 车床照明灯。车床照明灯EL为24 V交流供电。EL接在控制变压器TC次级24 V输出端，串联有熔断器FU5，由照明开关QS控制EL的开与关。 • (2) 指示灯。指示灯HL直接接于控制变压器TC次级6 V输出端，串有熔断器FU4，未装开关，只要QF处于接通、TC得电，指示灯HL便会点亮，提示操作人员，车床处于通电状态，车床可以启动工作。 • 3) 电气保护环节 • 本机床供电回路由进线处的熔断器FU进行短路保护及断路器QF实现过流、过载、欠压、失压保护。冷却泵电动机M2由熔断器FU1进行短路保护；快移电动机M3由熔断器FU2进行短路保护；控制变压器由熔断器FU3进行短路保护；指示电路由熔断器FU4进行短路保护；照明电路由熔断器FU5进行短路保护；控制电路由熔断器FU6进行短路保护；电动机M1、M2分别由热继电器FR1、FR2实现过载保护。 淮安信息职业技术学院
为了保证人身安全，尚设有通过行程开关SQ1、SQ2等进行断电的保护环节。当SA2左旋锁上，触点SA2(003-13)闭合；或者打开配电盘壁龛门时，行程开关SQ2(003-13)闭合，QF线圈通电，QF自动断开。即使出现误合闸，QF也可在0.1 s内再次自动跳闸。当需要打开配电盘壁龛门进行带电维修时，可将SQ2的开关传动杆拉出，使触点SQ2(003-13)断开，此时QF线圈断电，QF仍可合闸。检修完后，关上壁龛门，SQ2开关传动杆复位，保护作用照常。 • 在机床主轴箱传动带罩处设有安全开关SQ1，当打开床头传动带罩时，行程开关SQ1 (03-1)断开，接触器KM1、KM2、KM3线圈断电，电动机全部停车，以确保人身安全。 淮安信息职业技术学院
二、控制线路特点 • (1) 车床三个电动机容量都比较小，都采用全压启动方式，全部单向旋转，其中一个电动机为点动控制。 • (2) 冷却泵电动机与主轴电动机联锁控制，在主轴电动机优先启动后，冷却泵电动机才能启动。 • (3) 设置有完善的人身安全保护环节：带钥匙的电源开关(SA2、QF)、带锁定的急停按钮SB2、机床主轴箱传动带罩安全开关SQ1、配电盘壁龛门安全开关SQ2等。 淮安信息职业技术学院
