  1. DECODIFICADOR -García Rosas Oscar -Landeros Jaime Francisco -Nieto Ramirez Jesus Alejandro

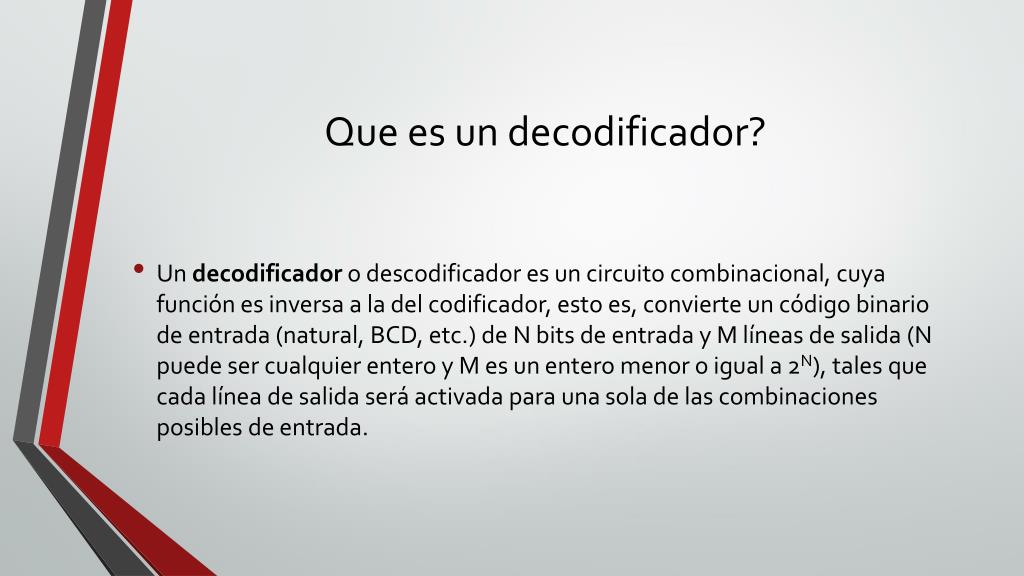

  2. Que es un decodificador? Un decodificador o descodificador es un circuito combinacional, cuya función es inversa a la del codificador, esto es, convierte un código binario de entrada (natural, BCD, etc.) de N bits de entrada y M líneas de salida (N puede ser cualquier entero y M es un entero menor o igual a 2N), tales que cada línea de salida será activada para una sola de las combinaciones posibles de entrada.

  3. El decodificador recibe en su entrada el número que será visualizado en el display. Posee 7 salidas, una para cada segmento. Para un valor de entrada, cada salida toma un estado determinado (activada o desactivada). La entrada consiste en 4 patas o pines donde el decodificador recibe los números binarios. Podemos ingresar valores de 0 a 9 en formato binario.

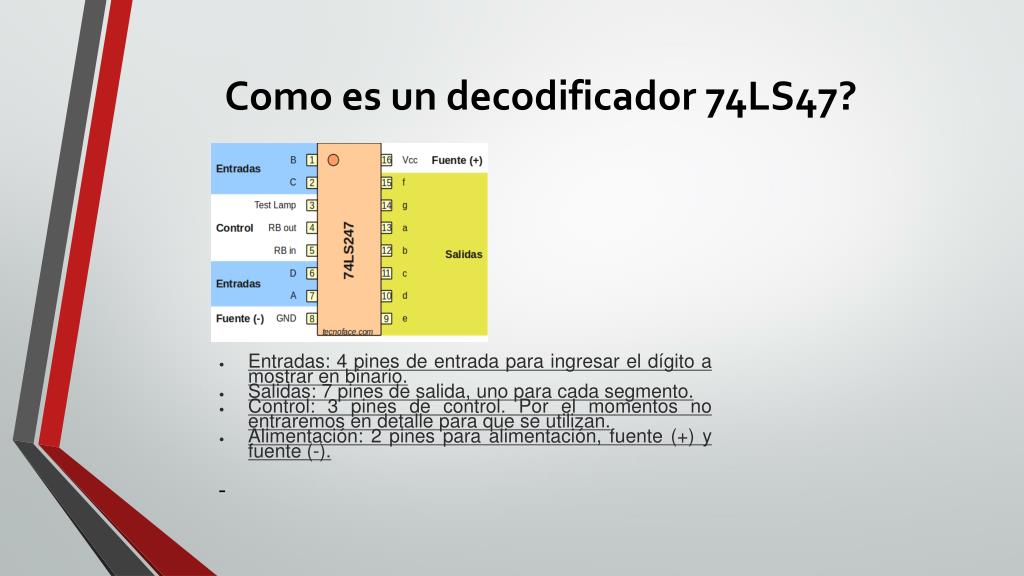

  4. Como es un decodificador 74LS47? • Entradas: 4 pines de entrada para ingresar el dígito a mostrar en binario. • Salidas: 7 pines de salida, uno para cada segmento. • Control: 3 pines de control. Por el momentos no entraremos en detalle para que se utilizan. • Alimentación: 2 pines para alimentación, fuente (+) y fuente (-).

  5. El 'LS48 traduce 4 líneas de datos de entrada en BCD (8421) en códigos numéricos de 7 segmentos y provee a las 7 correspondientes salidas de resistencias pull-up. estas salidas pueden servir como señales lógicas, con una salida HIGH (estado alto) correspondiente al segmento encendido, o puede proveer 1,3 mA para activar el segmento a través de la base de un transistor npn. Las entradas auxiliares proveen prueba de lámpara, parpadeó y funciones de supresión de cero.

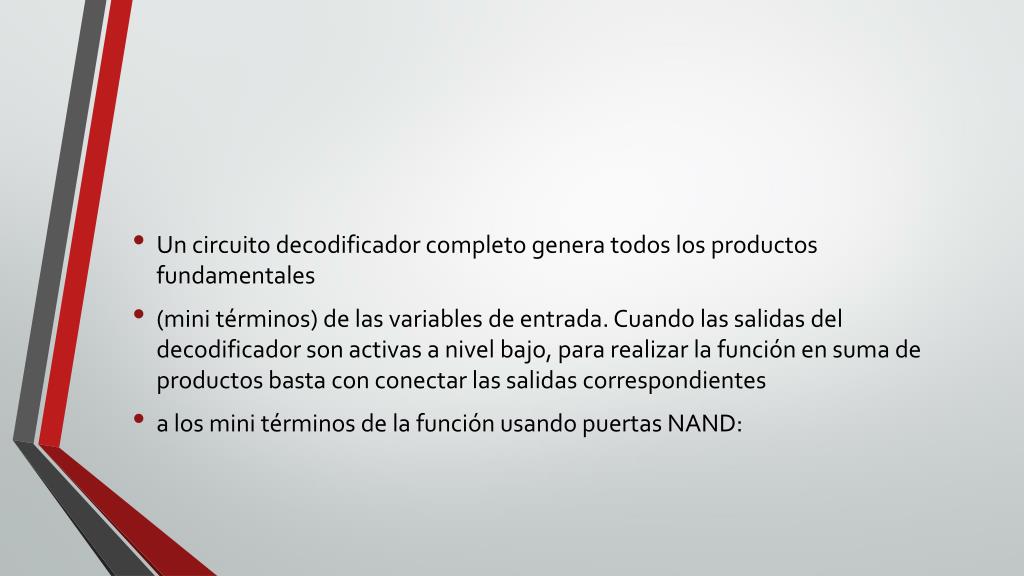

  6. Un circuito decodificador completo genera todos los productos fundamentales (mini términos) de las variables de entrada. Cuando las salidas del decodificador son activas a nivel bajo, para realizar la función en suma de productos basta con conectar las salidas correspondientes a los mini términos de la función usando puertas NAND:

  7. A veces puede ocurrir que necesitemos decodificar más líneas de las que nos permite nuestro circuito, se bebe entonces construir un decodificador de mayor tamaño usando decodificadores de menor tamaño: Por ejemplo para 4 bits (X, Y, Z, W)
