  1. 1. NETWORK 의 개념 1. NETWORK 의 개념 1. NETWORK 란 무엇인가. *단어 풀이: Net + Work =>Net는 본래 뜻이 '그물'이고 Work는 ‘작업’이므로 그대로 직역하면 '그물일'이다. *보편적 풀이: 'Computer Networking'으로서 컴퓨터를 이용한 '그물작업’ =>'컴퓨터를 이용한 협동작업' =>'어떤 연결을 통해 컴퓨터의 자원을 공유하는 것' =>IEEE(Institute of Electrical and Electronics Engineers:국제 전기 전자 공학 회)에서는 네트워크, 그중에서도 LAN을 다음과 같이 정의 하였다. "몇 개의 독립적인 장치가 적절한 영역내에서 적당히 빠른 속도의 물리적 통신 채널을 통하여 서로가 직 접 통신할 수 있도록 지원해 주는 데이타 통신 체계".

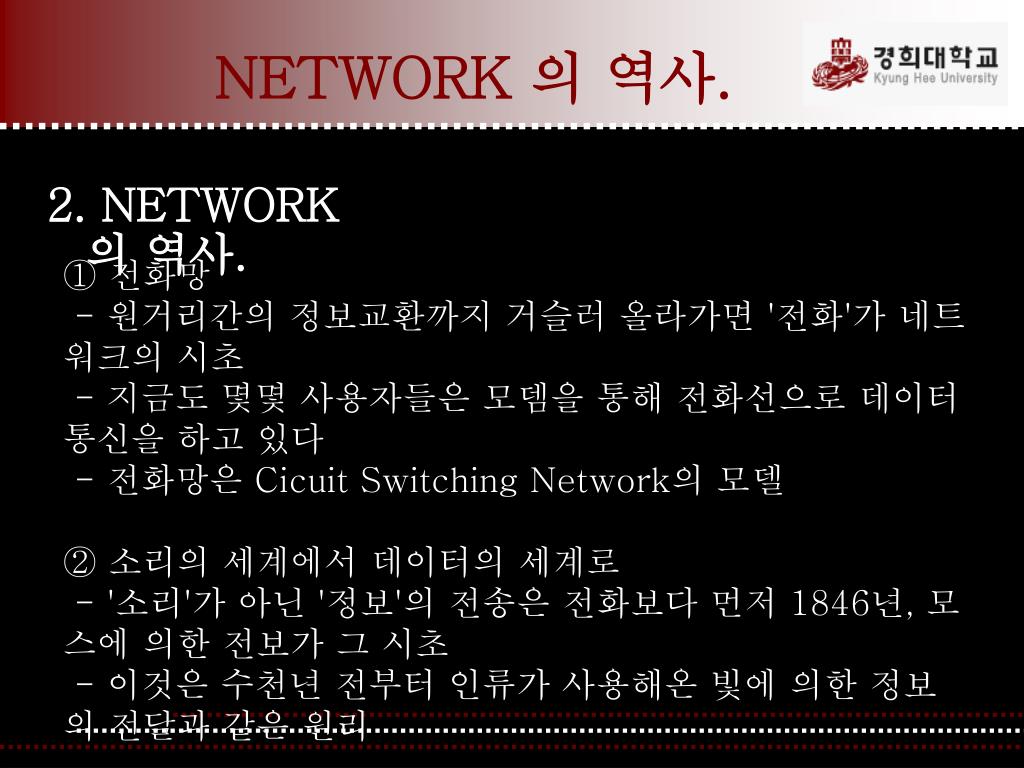

  2. NETWORK 의 역사. 2. NETWORK 의 역사. ① 전화망 - 원거리간의 정보교환까지 거슬러 올라가면 '전화'가 네트워크의 시초 - 지금도 몇몇 사용자들은 모뎀을 통해 전화선으로 데이터 통신을 하고 있다 - 전화망은 Cicuit Switching Network의 모델 ② 소리의 세계에서 데이터의 세계로 - '소리'가 아닌 '정보'의 전송은 전화보다 먼저 1846년, 모스에 의한 전보가 그 시초 - 이것은 수천년 전부터 인류가 사용해온 빛에 의한 정보의 전달과 같은 원리

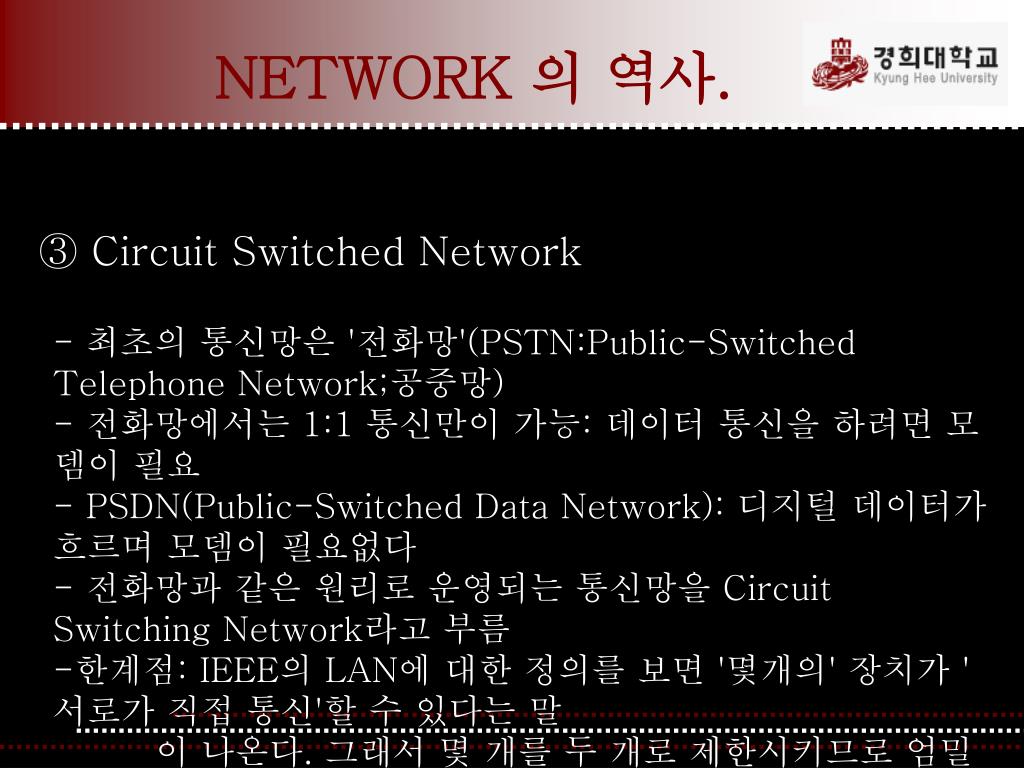

  3. NETWORK 의 역사. ③ Circuit Switched Network • - 최초의 통신망은 '전화망'(PSTN:Public-Switched Telephone Network;공중망) • 전화망에서는 1:1 통신만이 가능: 데이터 통신을 하려면 모뎀이 필요 • PSDN(Public-Switched Data Network): 디지털 데이터가 흐르며 모뎀이 필요없다 • 전화망과 같은 원리로 운영되는 통신망을 Circuit Switching Network라고 부름 • 한계점: IEEE의 LAN에 대한 정의를 보면 '몇개의' 장치가 '서로가 직접 통신'할 수 있다는 말 • 이 나온다. 그래서 몇 개를 두 개로 제한시키므로 엄밀한 의미의 네트워크라고 말하에는 • 무리가 있다

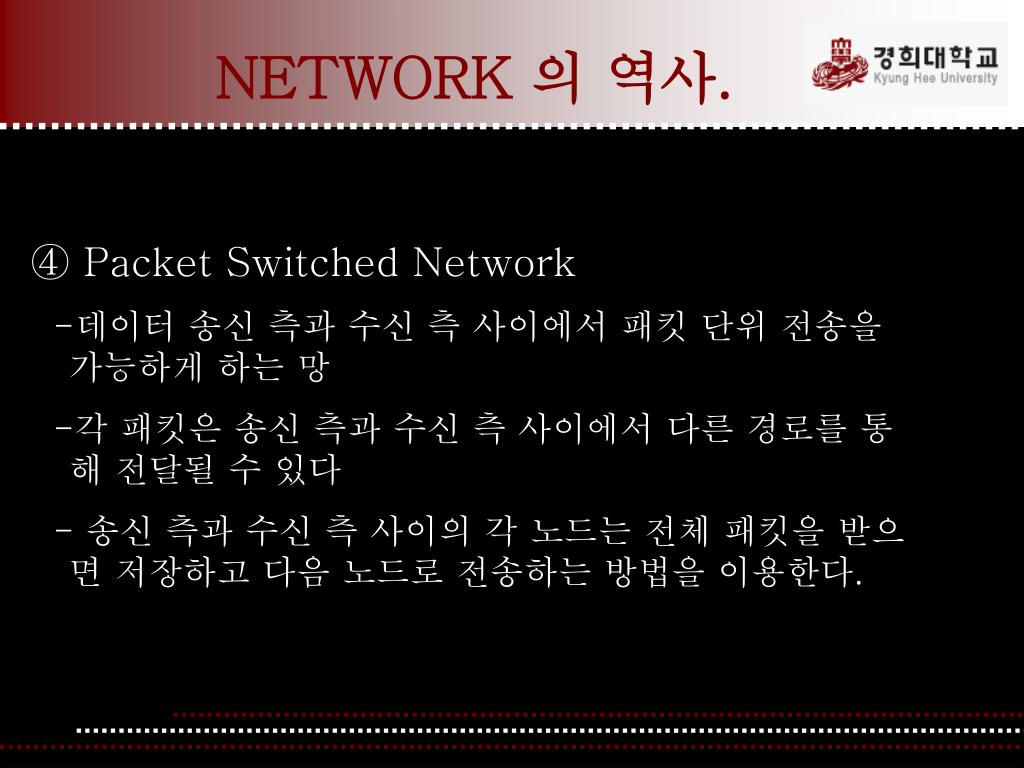

  4. NETWORK 의 역사. ④ Packet Switched Network -데이터 송신 측과 수신 측 사이에서 패킷 단위 전송을 가능하게 하는 망 -각 패킷은 송신 측과 수신 측 사이에서 다른 경로를 통해 전달될 수 있다 - 송신 측과 수신 측 사이의 각 노드는 전체 패킷을 받으면 저장하고 다음 노드로 전송하는 방법을 이용한다.

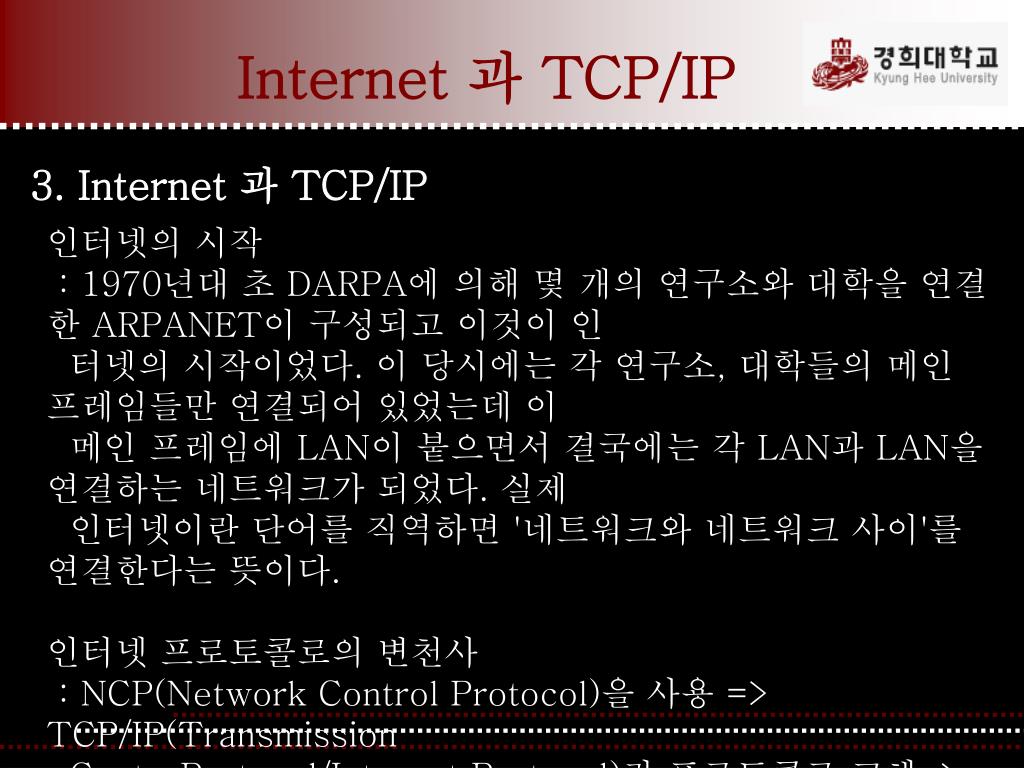

  5. Internet 과 TCP/IP 3. Internet 과 TCP/IP 인터넷의 시작 : 1970년대 초 DARPA에 의해 몇 개의 연구소와 대학을 연결한 ARPANET이 구성되고 이것이 인 터넷의 시작이었다. 이 당시에는 각 연구소, 대학들의 메인 프레임들만 연결되어 있었는데 이 메인 프레임에 LAN이 붙으면서 결국에는 각 LAN과 LAN을 연결하는 네트워크가 되었다. 실제 인터넷이란 단어를 직역하면 '네트워크와 네트워크 사이'를 연결한다는 뜻이다. 인터넷 프로토콜로의 변천사 : NCP(Network Control Protocol)을 사용 => TCP/IP(Transmission ControProtocol/Internet Protocol)란 프로토콜로 교체=> 현재 TCP/IP로 연결된 전세계 모 든 컴퓨터의 연결을 인터넷이라고 부른다

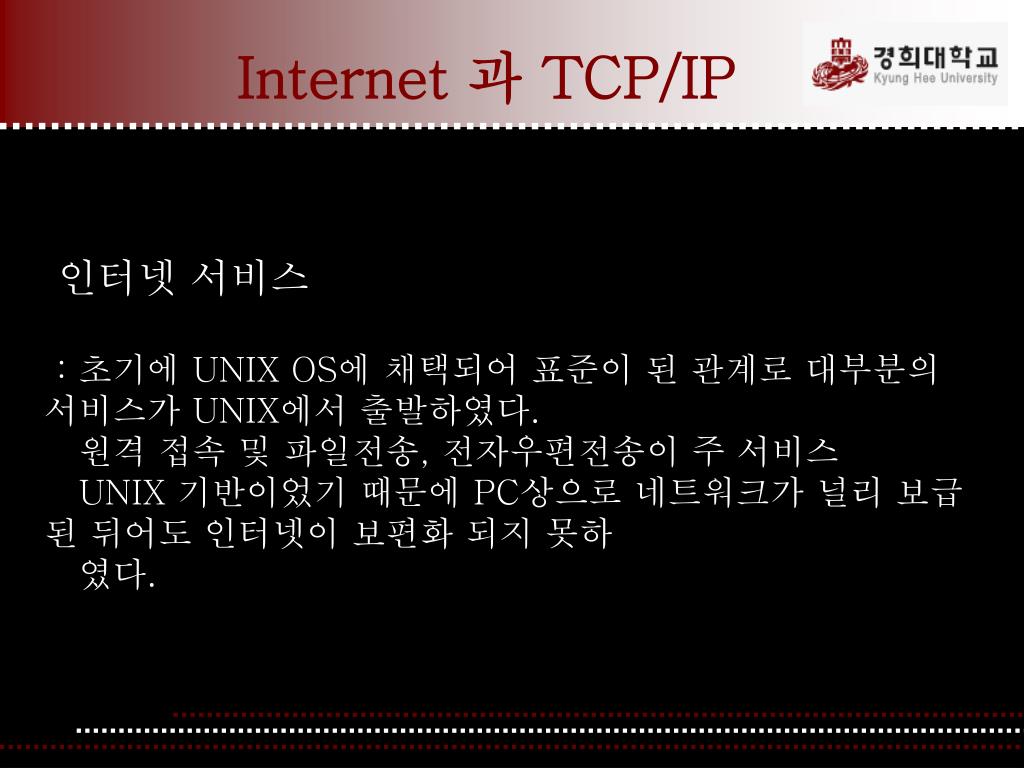

  6. Internet 과 TCP/IP 인터넷 서비스 : 초기에 UNIX OS에 채택되어 표준이 된 관계로 대부분의 서비스가 UNIX에서 출발하였다. 원격 접속 및 파일전송, 전자우편전송이 주 서비스 UNIX 기반이었기 때문에 PC상으로 네트워크가 널리 보급된 뒤어도 인터넷이 보편화 되지 못하 였다.

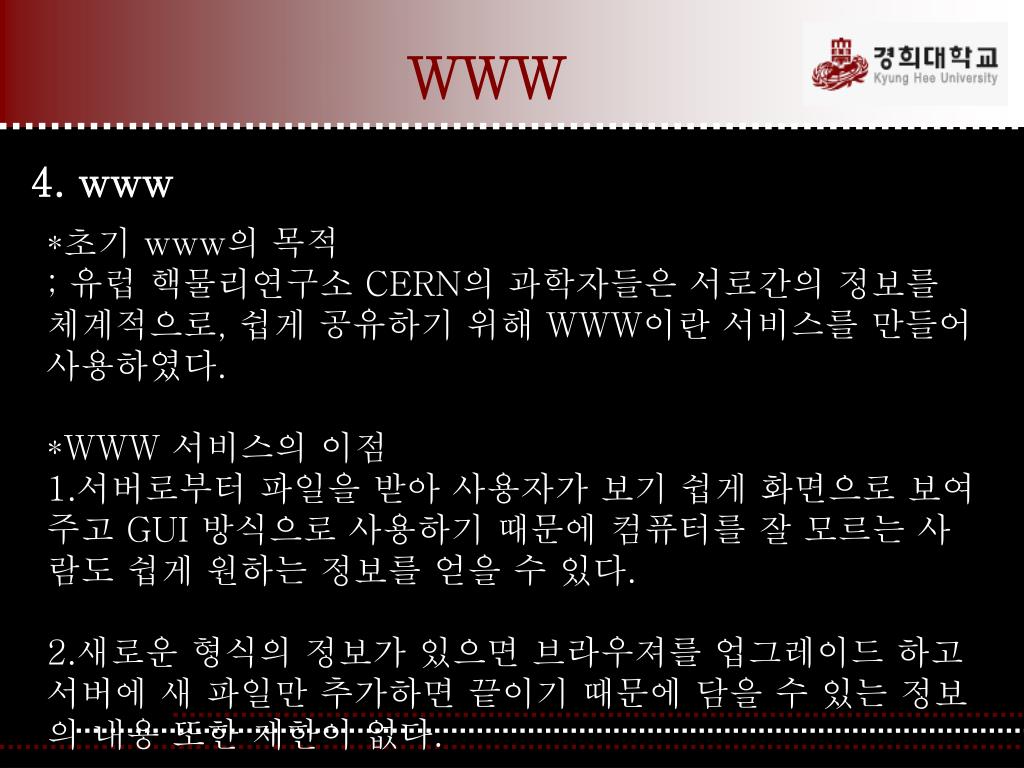

  7. WWW 4. www *초기 www의 목적 ; 유럽 핵물리연구소 CERN의 과학자들은 서로간의 정보를 체계적으로, 쉽게 공유하기 위해 WWW이란 서비스를 만들어 사용하였다. *WWW 서비스의 이점 1.서버로부터 파일을 받아 사용자가 보기 쉽게 화면으로 보여주고 GUI 방식으로 사용하기 때문에 컴퓨터를 잘 모르는 사람도 쉽게 원하는 정보를 얻을 수 있다. 2.새로운 형식의 정보가 있으면 브라우져를 업그레이드 하고 서버에 새 파일만 추가하면 끝이기 때문에 담을 수 있는 정보의 내용 또한 제한이 없다. 3.www 브라우져만 있으면 원하는 파일 얼마든지 쉽게 찾아볼 수 있다.

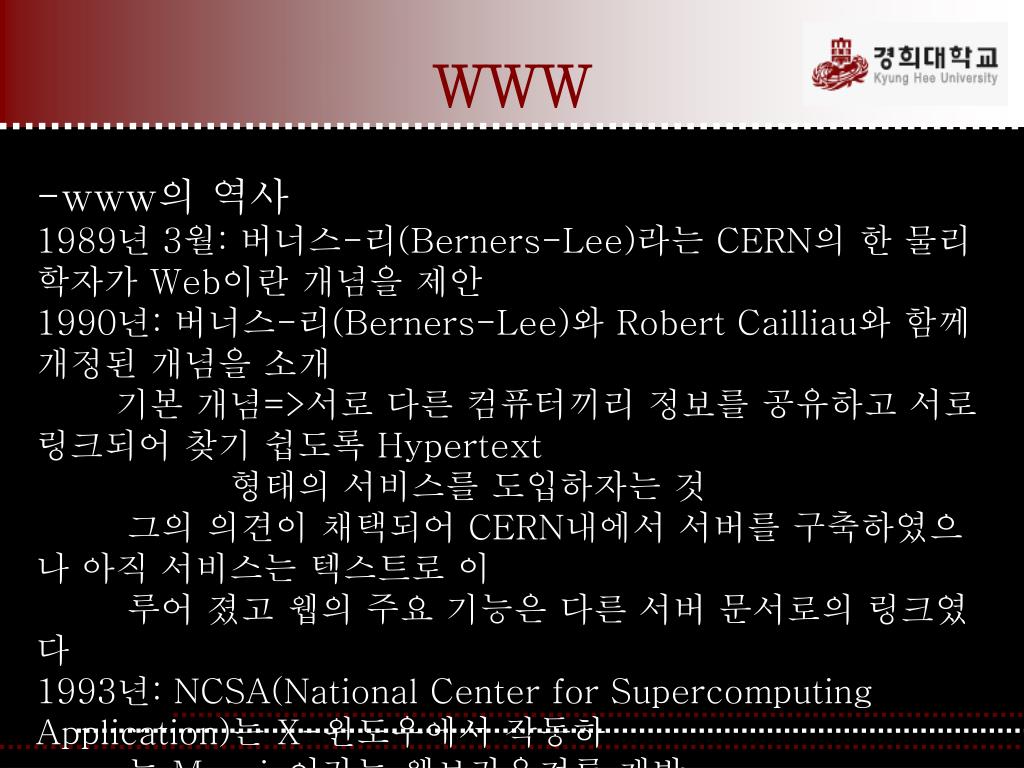

  8. WWW -www의 역사 1989년 3월: 버너스-리(Berners-Lee)라는 CERN의 한 물리학자가 Web이란 개념을 제안 1990년: 버너스-리(Berners-Lee)와 Robert Cailliau와 함께 개정된 개념을 소개 기본 개념=>서로 다른 컴퓨터끼리 정보를 공유하고 서로 링크되어 찾기 쉽도록 Hypertext 형태의 서비스를 도입하자는 것 그의 의견이 채택되어 CERN내에서 서버를 구축하였으나 아직 서비스는 텍스트로 이 루어 졌고 웹의 주요 기능은 다른 서버 문서로의 링크였다 1993년: NCSA(National Center for Supercomputing Application)는 X-윈도우에서 작동하 는 Mosaic이라는 웹브라우져를 개발 1993년 6월: (Web의 사용량은 증가로 인하여)인터넷 백본인 NSF 백본 교통량의 0.1%를 차지하 였고 사이트가 연결 1994년 12월: 넷스케이프사는 넷스케이프 네비게이터 1.0을 발표하여 현재에 이름

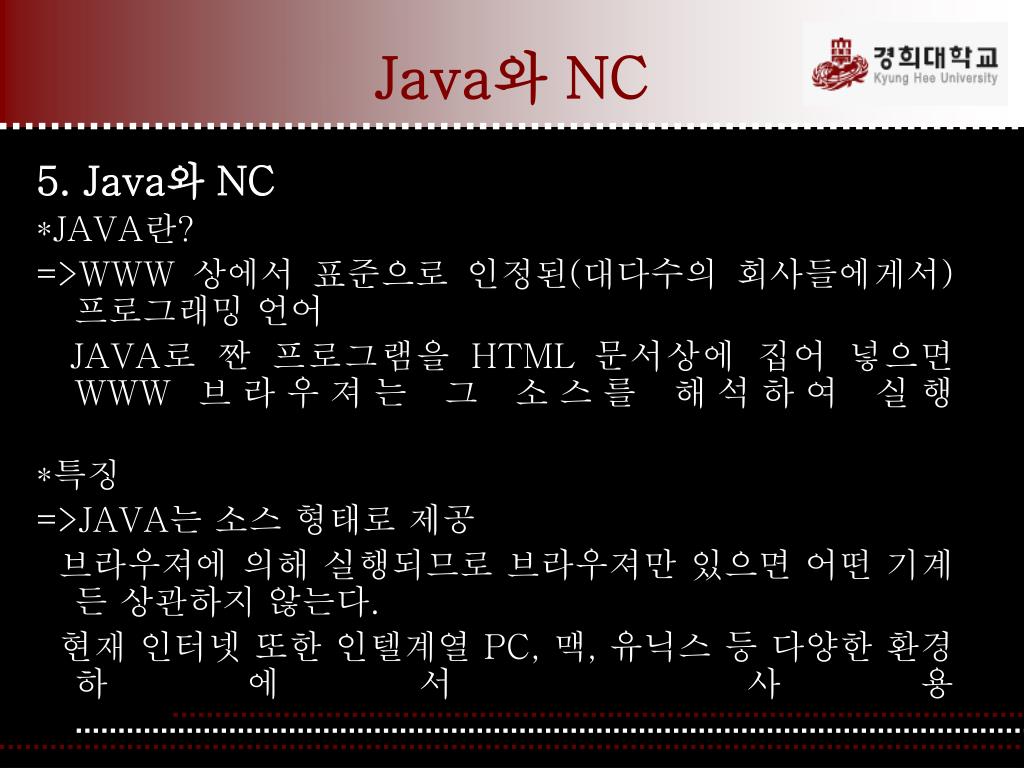

  9. Java와 NC 5. Java와 NC *JAVA란? =>WWW 상에서 표준으로 인정된(대다수의 회사들에게서) 프로그래밍 언어 JAVA로 짠 프로그램을 HTML 문서상에 집어 넣으면 WWW 브라우져는 그 소스를 해석하여 실행 *특징 =>JAVA는 소스 형태로 제공 브라우져에 의해 실행되므로 브라우져만 있으면 어떤 기계든 상관하지 않는다. 현재 인터넷 또한 인텔계열 PC, 맥, 유닉스 등 다양한 환경 하에서 사용

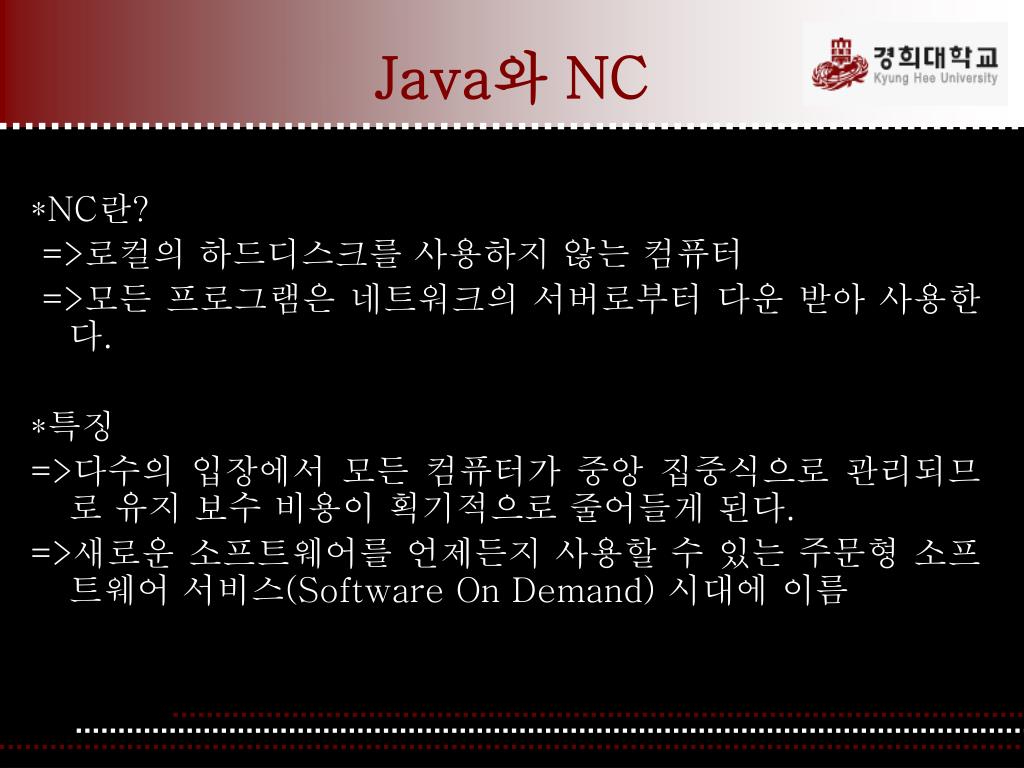

  10. Java와 NC *NC란? =>로컬의 하드디스크를 사용하지 않는 컴퓨터 =>모든 프로그램은 네트워크의 서버로부터 다운 받아 사용한다. *특징 =>다수의 입장에서 모든 컴퓨터가 중앙 집중식으로 관리되므로 유지 보수 비용이 획기적으로 줄어들게 된다. =>새로운 소프트웨어를 언제든지 사용할 수 있는 주문형 소프트웨어 서비스(Software On Demand) 시대에 이름

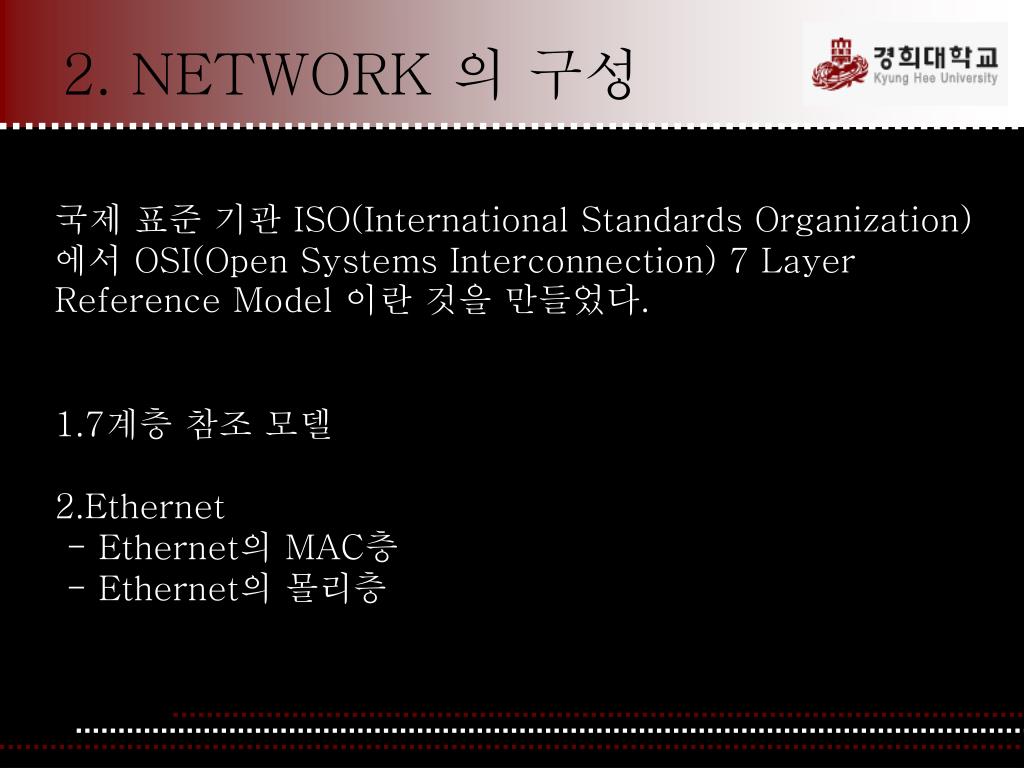

  11. 2. NETWORK 의 구성 국제 표준 기관 ISO(International Standards Organization)에서 OSI(Open Systems Interconnection) 7 Layer Reference Model 이란 것을 만들었다. 1.7계층 참조 모델 2.Ethernet - Ethernet의 MAC층 - Ethernet의 몰리층

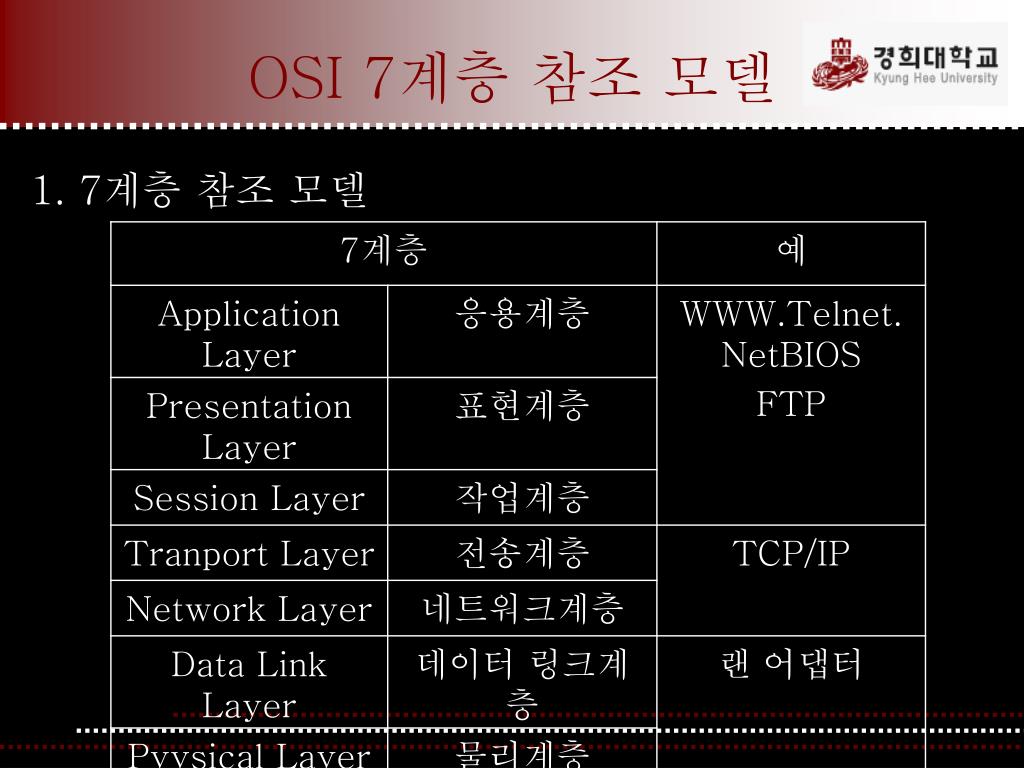

  12. OSI 7계층 참조 모델 1. 7계층 참조 모델

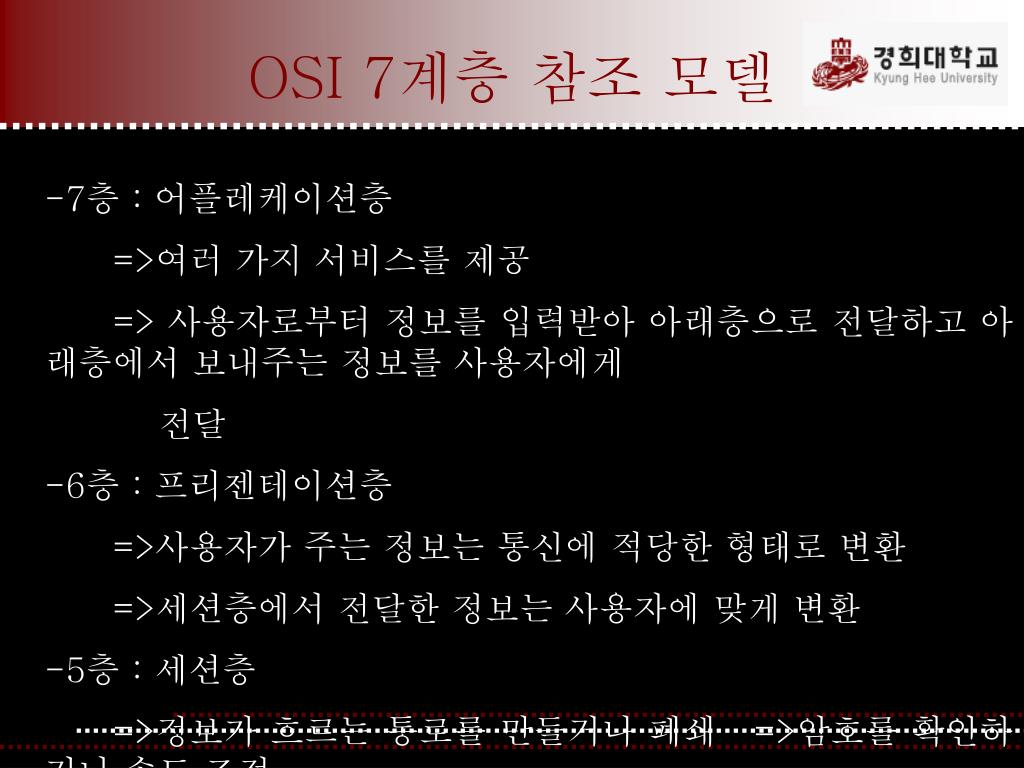

  13. OSI 7계층 참조 모델 -7층 : 어플레케이션층 =>여러 가지 서비스를 제공 => 사용자로부터 정보를 입력받아 아래층으로 전달하고 아래층에서 보내주는 정보를 사용자에게 전달 -6층 : 프리젠테이션층 =>사용자가 주는 정보는 통신에 적당한 형태로 변환 =>세션층에서 전달한 정보는 사용자에 맞게 변환 -5층 : 세션층 =>정보가 흐르는 통로를 만들거나 폐쇄 =>암호를 확인하거나 속도 조절

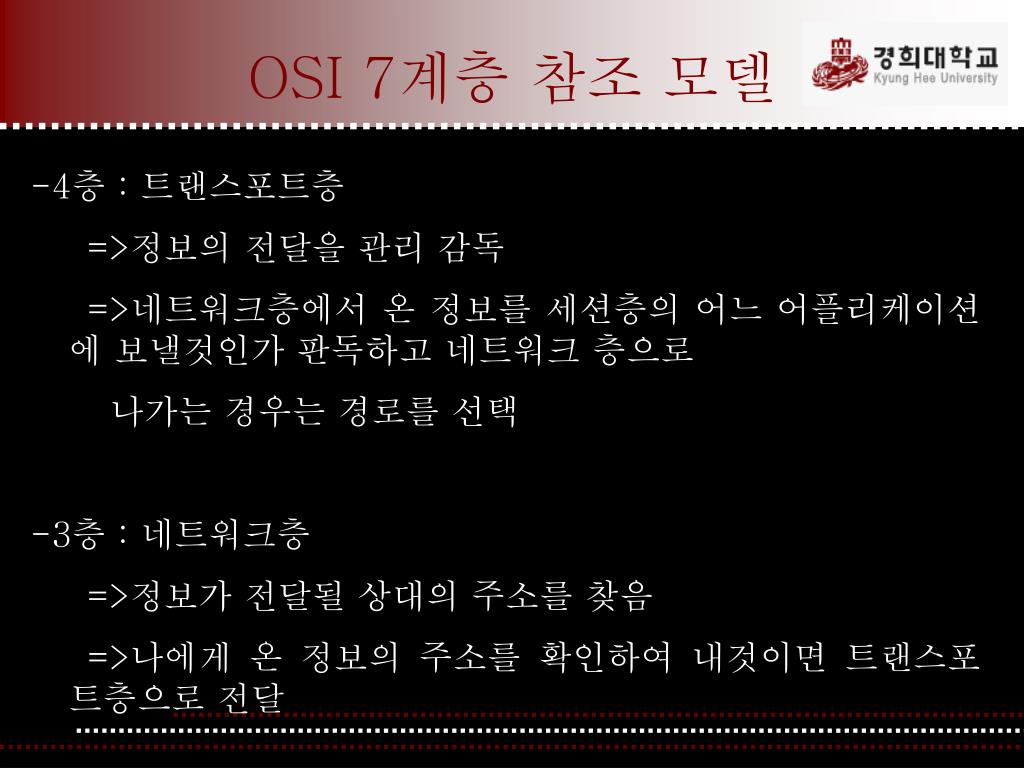

  14. OSI 7계층 참조 모델 -4층 : 트랜스포트층 =>정보의 전달을 관리 감독 =>네트워크층에서 온 정보를 세션층의 어느 어플리케이션에 보낼것인가 판독하고 네트워크 층으로 나가는 경우는 경로를 선택 -3층 : 네트워크층 =>정보가 전달될 상대의 주소를 찾음 =>나에게 온 정보의 주소를 확인하여 내것이면 트랜스포트층으로 전달

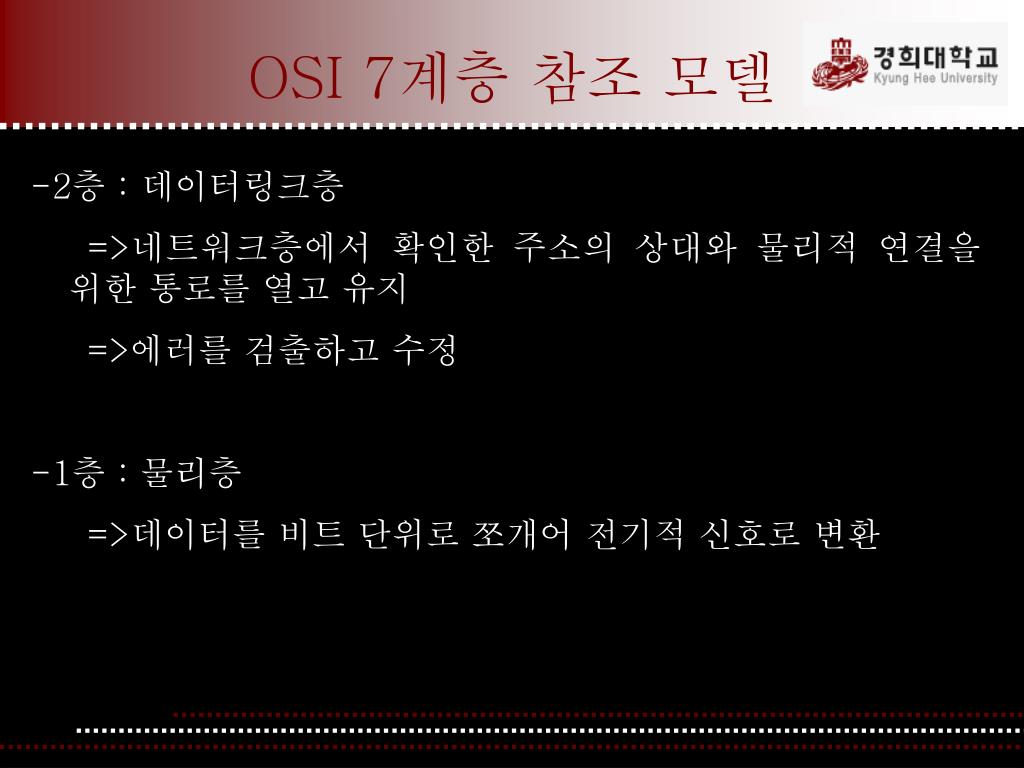

  15. OSI 7계층 참조 모델 -2층 : 데이터링크층 =>네트워크층에서 확인한 주소의 상대와 물리적 연결을 위한 통로를 열고 유지 =>에러를 검출하고 수정 -1층 : 물리층 =>데이터를 비트 단위로 쪼개어 전기적 신호로 변환

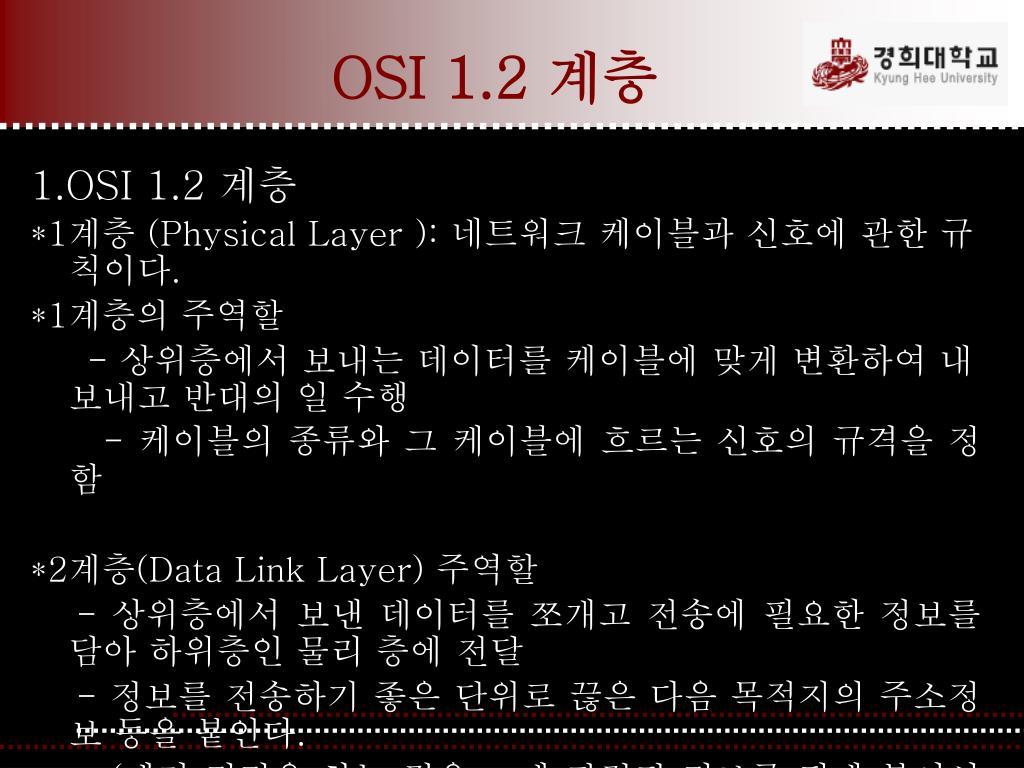

  16. OSI 1.2 계층 1.OSI 1.2 계층 *1계층 (Physical Layer): 네트워크 케이블과 신호에 관한 규칙이다. *1계층의 주역할 - 상위층에서 보내는 데이터를 케이블에 맞게 변환하여 내보내고 반대의 일 수행 - 케이블의 종류와 그 케이블에 흐르는 신호의 규격을 정함 *2계층(Data Link Layer) 주역할 - 상위층에서 보낸 데이터를 쪼개고 전송에 필요한 정보를 담아 하위층인 물리 층에 전달 - 정보를 전송하기 좋은 단위로 끊은 다음 목적지의 주소정보 등을 붙인다. (에러 정정을 하는 경우 그에 관련된 정보를 뒤에 붙여서 보냄) - 에러가 발생한 경우 재 전송을 요구

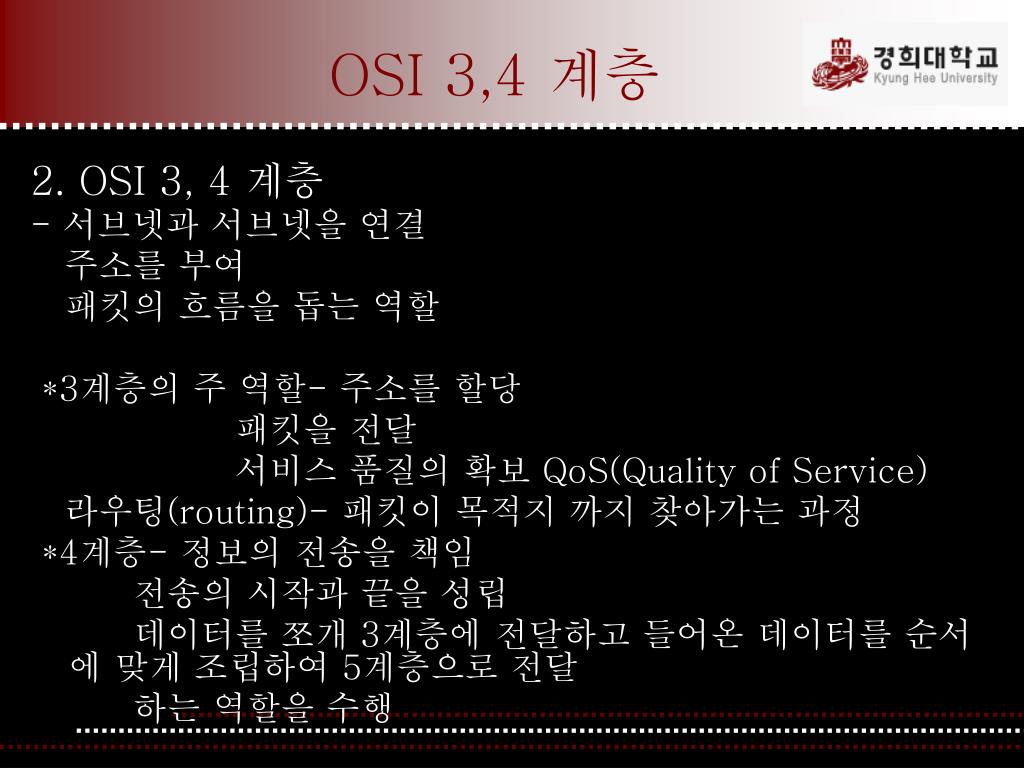

  17. OSI 3,4 계층 2. OSI 3, 4 계층 - 서브넷과 서브넷을 연결 주소를 부여 패킷의 흐름을 돕는 역할 *3계층의 주 역할- 주소를 할당 패킷을 전달 서비스 품질의 확보 QoS(Quality of Service) 라우팅(routing)- 패킷이 목적지 까지 찾아가는 과정 *4계층- 정보의 전송을 책임 전송의 시작과 끝을 성립 데이터를 쪼개 3계층에 전달하고 들어온 데이터를 순서에 맞게 조립하여 5계층으로 전달 하는 역할을 수행

  18. 3계층 프로토콜 • IP(Internet Protocol) • TCP/IP- 대표적인 3, 4계층의 프로토콜 ARPA에 의해 시작되어 인터넷의 근간이 됨 TCP/IP suite 라고도 부름 (TCP는 4계층, IP가 3계층에 해당) • ARP - IP주소를 사용하여 MAC 주소를 얻어내는 것 상대방의 이더넷 주소를 알고 싶을 때 ARP 형식으로 브로드캐스트를 하면 해당 노드는 자신의 이더넷 주소를 다시 ARP로 돌려줌 (Address Resolution Protocol)

  19. - IP 주소 - - IP 주소라는 주소 방식을 통해 각 노드의 주소를 정하고 패킷의 배달 경로를 결정 - 32비트 숫자로 구성되며 사람이 읽기 쉽도록 1바이트씩 끊어서 읽음 - 네트워크 크기에 따른 주소 부여 방식 (네트웍 ID-네트웍의 번호 , 호스트 ID-네트웍에 속한 컴퓨터의 번호 , 클래스-선두0의 위치를 통해 구분)

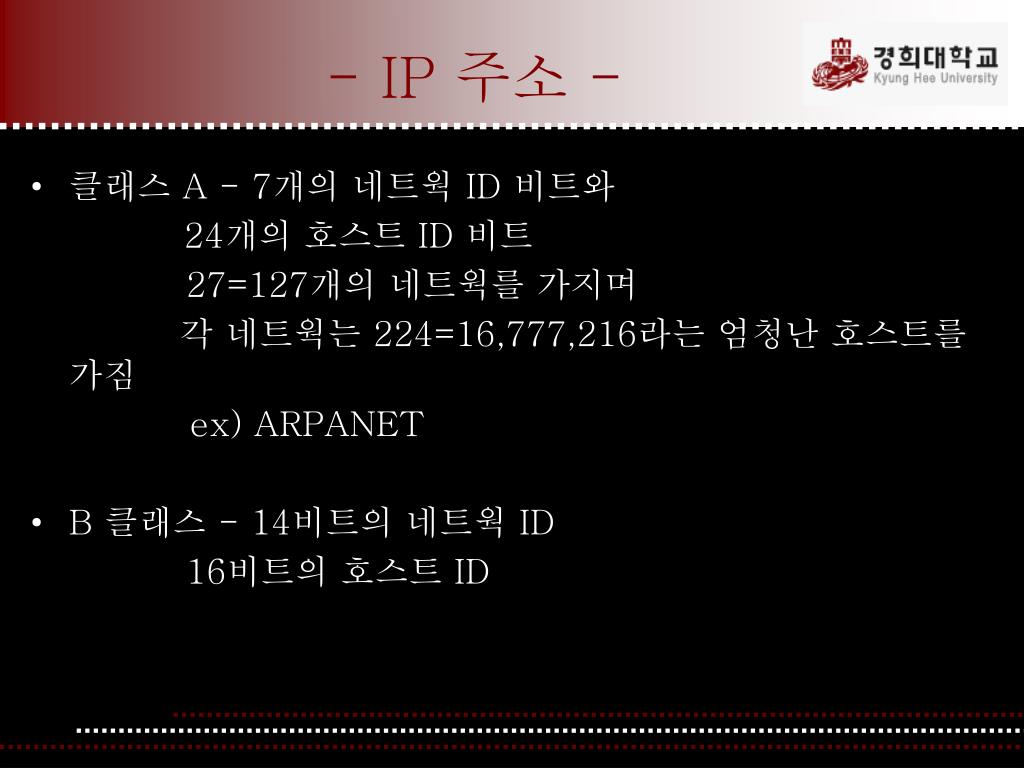

  20. - IP 주소 - • 클래스 A - 7개의 네트웍 ID 비트와 24개의 호스트 ID 비트 27=127개의 네트웍를 가지며 각 네트웍는 224=16,777,216라는 엄청난 호스트를 가짐 ex) ARPANET • B 클래스 - 14비트의 네트웍 ID 16비트의 호스트 ID

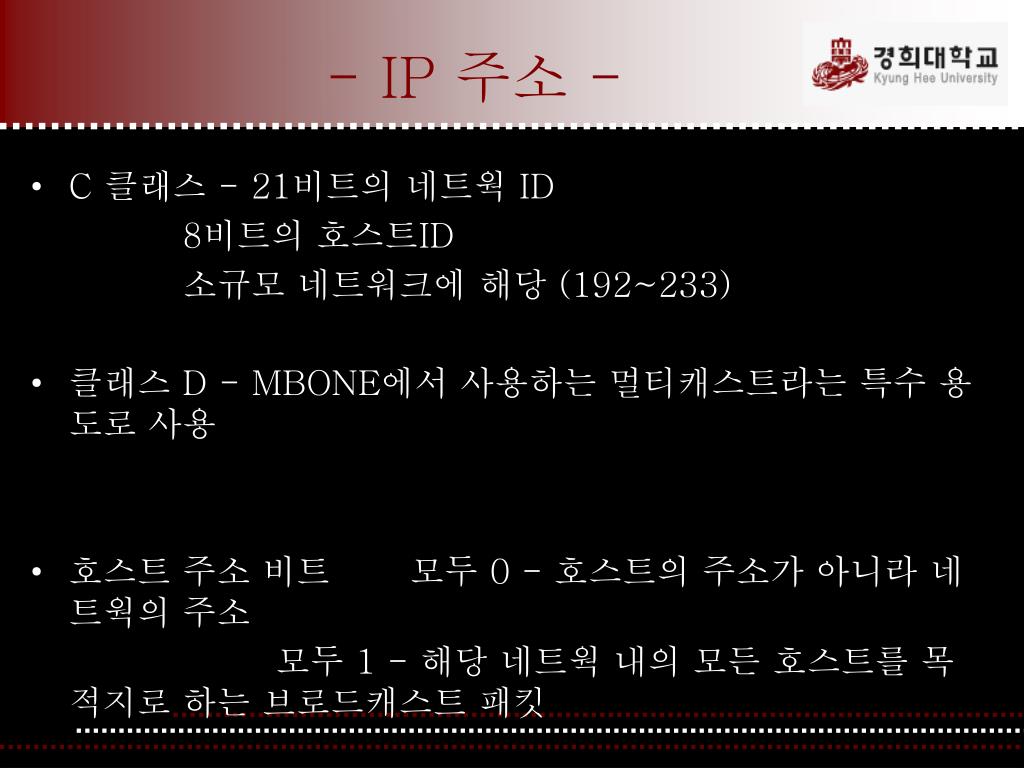

  21. - IP 주소 - • C 클래스 - 21비트의 네트웍 ID 8비트의 호스트ID 소규모 네트워크에 해당 (192~233) • 클래스 D - MBONE에서 사용하는 멀티캐스트라는 특수 용도로 사용 • 호스트 주소 비트 모두 0 - 호스트의 주소가 아니라 네트웍의 주소 모두 1 - 해당 네트웍 내의 모든 호스트를 목적지로 하는 브로드캐스트 패킷

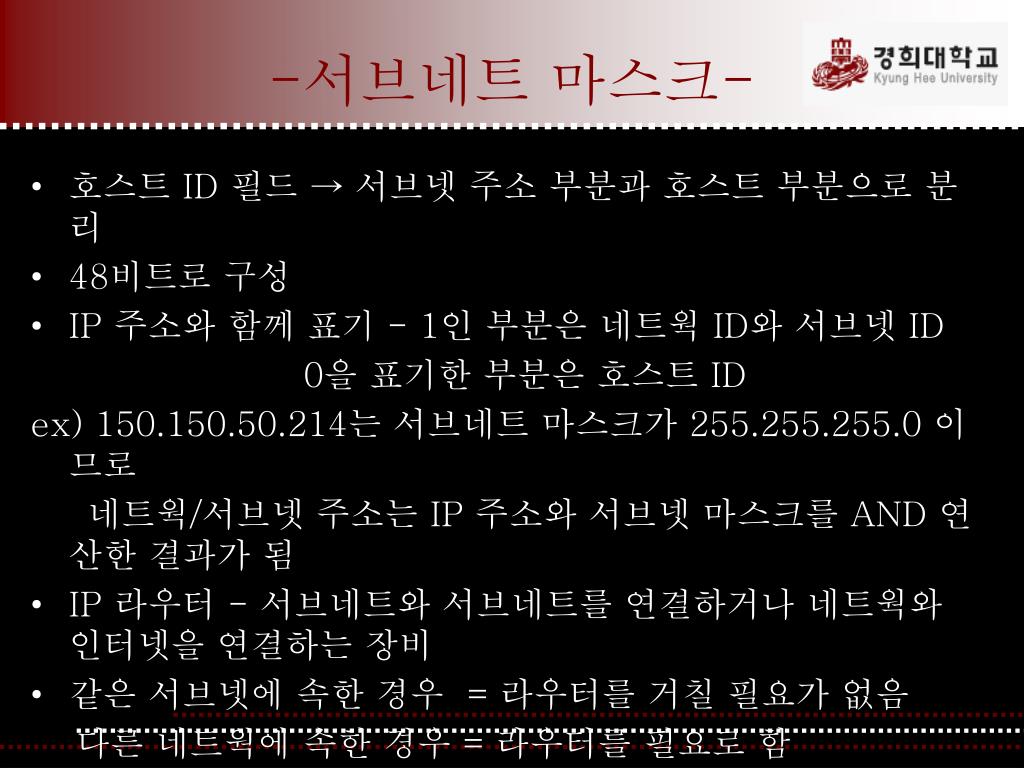

  22. -서브네트 마스크- • 호스트 ID 필드 → 서브넷 주소 부분과 호스트 부분으로 분리 • 48비트로 구성 • IP 주소와 함께 표기 - 1인 부분은 네트웍 ID와 서브넷 ID 0을 표기한 부분은 호스트 ID ex) 150.150.50.214는 서브네트 마스크가 255.255.255.0 이므로 네트웍/서브넷 주소는 IP 주소와 서브넷 마스크를 AND 연산한 결과가 됨 • IP 라우터 - 서브네트와 서브네트를 연결하거나 네트웍와 인터넷을 연결하는 장비 • 같은 서브넷에 속한 경우 = 라우터를 거칠 필요가 없음 다른 네트웍에 속한 경우 = 라우터를 필요로 함 ↔이 때 라우터를 필요로 하는가 아닌가를 서브넷 마스크로 결정

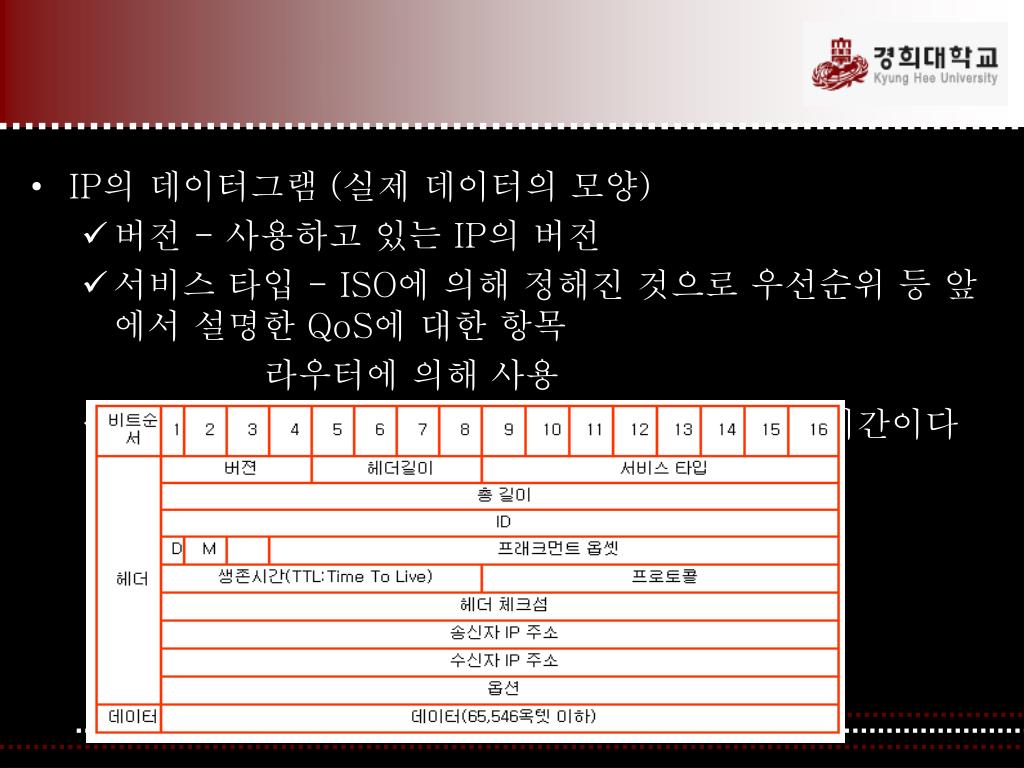

  23. IP의 데이터그램 (실제 데이터의 모양) • 버전 - 사용하고 있는 IP의 버전 • 서비스 타입 - ISO에 의해 정해진 것으로 우선순위 등 앞에서 설명한 QoS에 대한 항목 라우터에 의해 사용 • TTL - 데이터그램이 인터넷 상에서 살아남을 시간이다

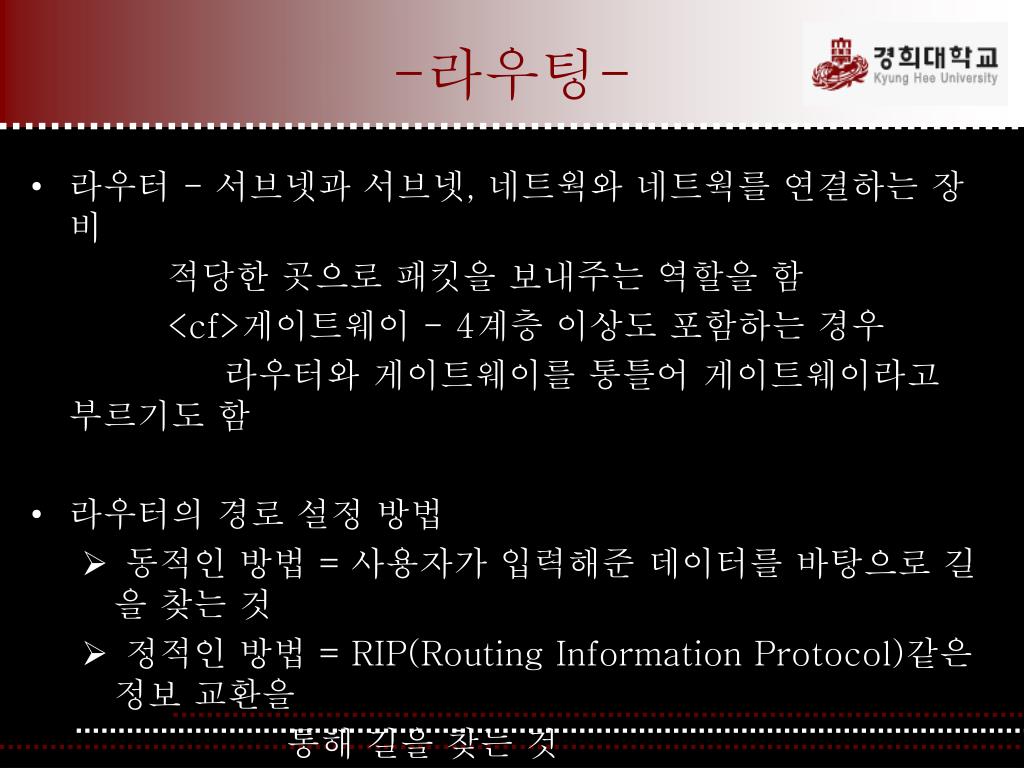

  24. -라우팅- • 라우터 - 서브넷과 서브넷, 네트웍와 네트웍를 연결하는 장비 적당한 곳으로 패킷을 보내주는 역할을 함 <cf>게이트웨이 - 4계층 이상도 포함하는 경우 라우터와 게이트웨이를 통틀어 게이트웨이라고 부르기도 함 • 라우터의 경로 설정 방법 • 동적인 방법 = 사용자가 입력해준 데이터를 바탕으로 길을 찾는 것 • 정적인 방법 = RIP(Routing Information Protocol)같은 정보 교환을 통해 길을 찾는 것

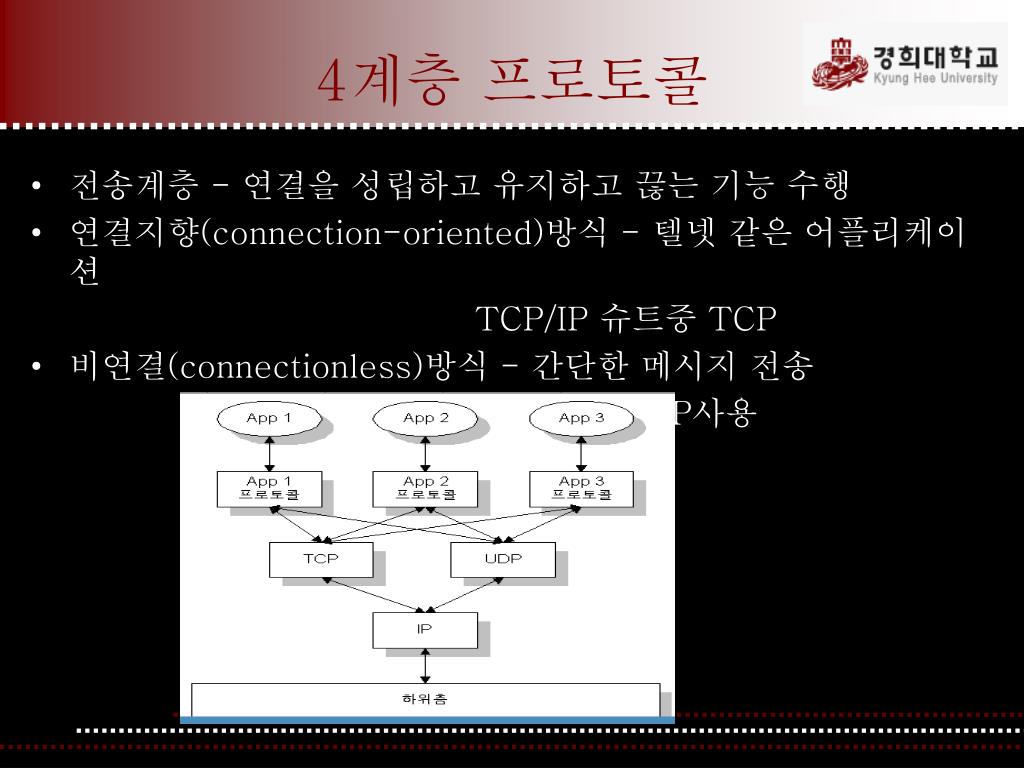

  25. 4계층 프로토콜 • 전송계층 - 연결을 성립하고 유지하고 끊는 기능 수행 • 연결지향(connection-oriented)방식 - 텔넷 같은 어플리케이션 TCP/IP 슈트중 TCP • 비연결(connectionless)방식 - 간단한 메시지 전송 TCP/IP 슈트중 UDP사용

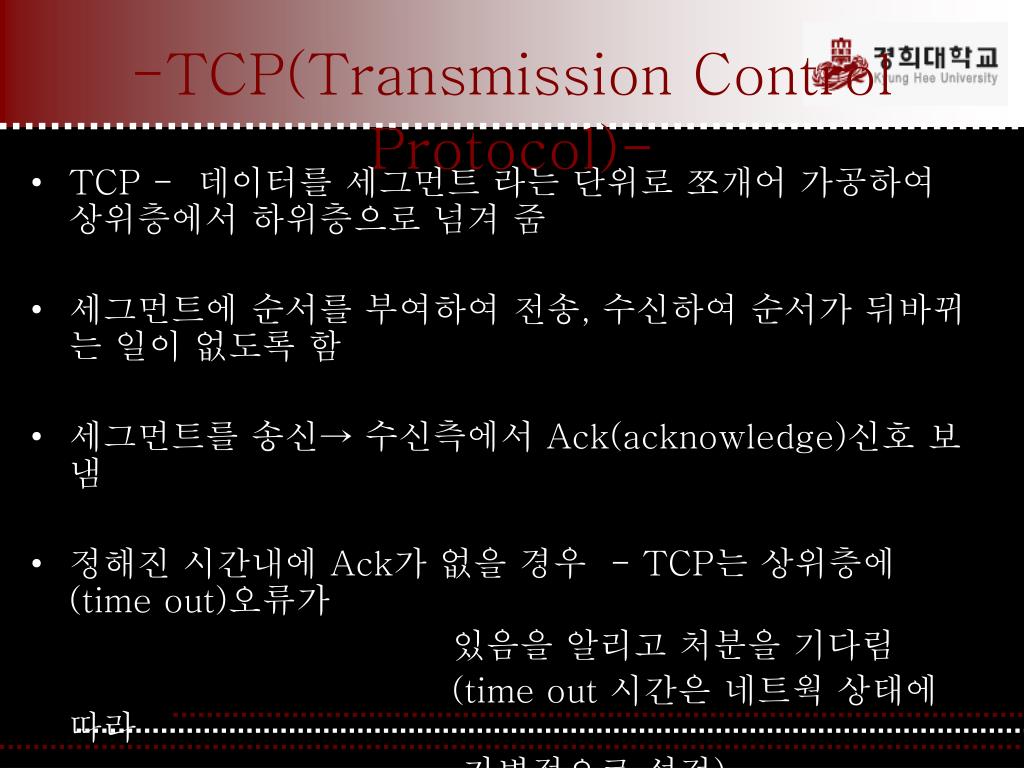

  26. -TCP(Transmission Control Protocol)- • TCP - 데이터를 세그먼트 라는 단위로 쪼개어 가공하여 상위층에서 하위층으로 넘겨 줌 • 세그먼트에 순서를 부여하여 전송, 수신하여 순서가 뒤바뀌는 일이 없도록 함 • 세그먼트를 송신→ 수신측에서 Ack(acknowledge)신호 보냄 • 정해진 시간내에 Ack가 없을 경우 - TCP는 상위층에 (time out)오류가 있음을 알리고 처분을 기다림 (time out 시간은 네트웍 상태에 따라 가변적으로 설정) • 송신측은 수신측이 처리할 수 있는 범위 내에서 데이터를 보내게 됨

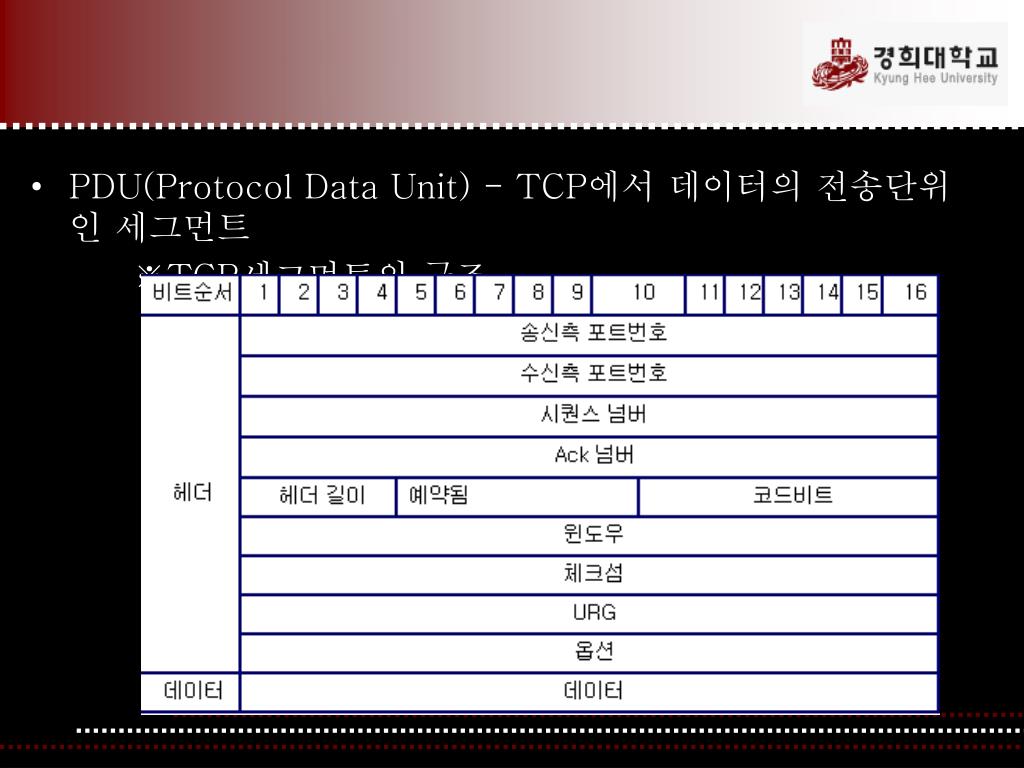

  27. PDU(Protocol Data Unit) - TCP에서 데이터의 전송단위인 세그먼트 ※TCP세그먼트의 구조

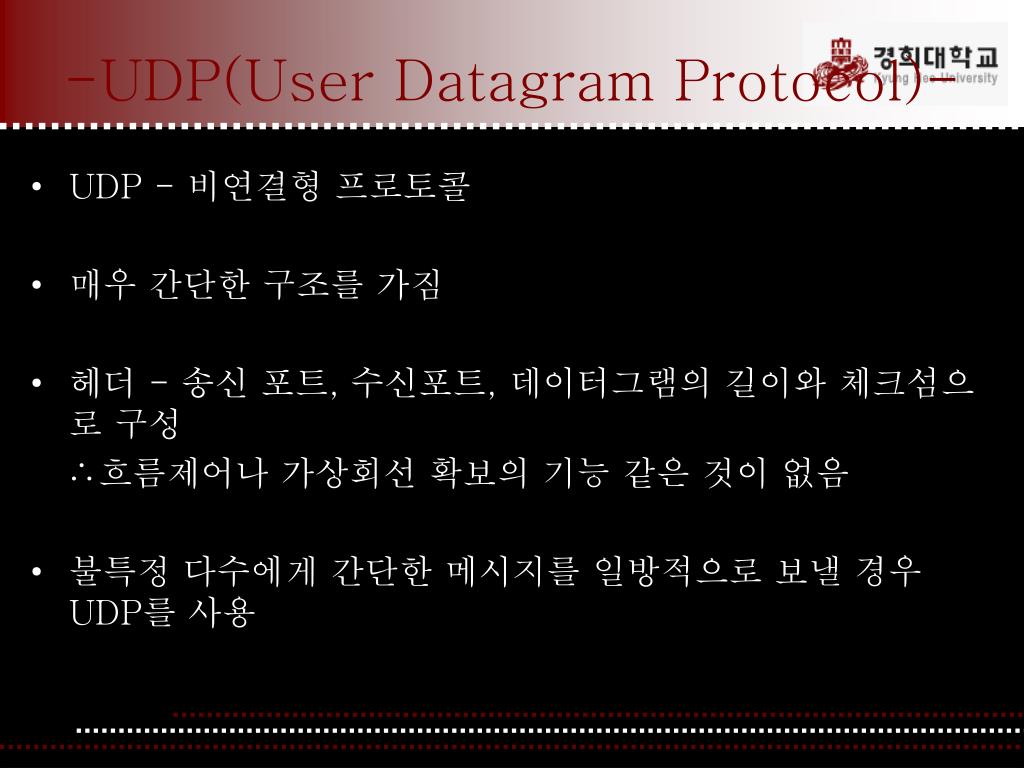

  28. -UDP(User Datagram Protocol)- • UDP - 비연결형 프로토콜 • 매우 간단한 구조를 가짐 • 헤더 - 송신 포트, 수신포트, 데이터그램의 길이와 체크섬으로 구성 ∴흐름제어나 가상회선 확보의 기능 같은 것이 없음 • 불특정 다수에게 간단한 메시지를 일방적으로 보낼 경우 UDP를 사용

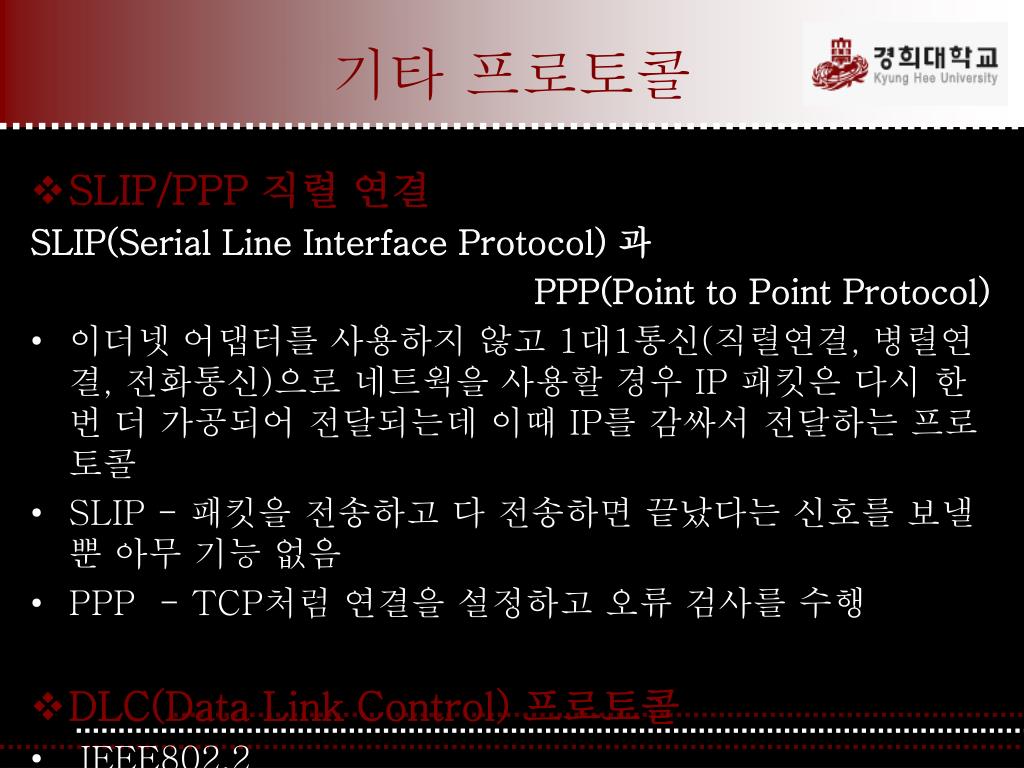

  29. 기타 프로토콜 • SLIP/PPP 직렬 연결 SLIP(Serial Line Interface Protocol) 과 PPP(Point to Point Protocol) • 이더넷 어댑터를 사용하지 않고 1대1통신(직렬연결, 병렬연결, 전화통신)으로 네트웍을 사용할 경우 IP 패킷은 다시 한번 더 가공되어 전달되는데 이때 IP를 감싸서 전달하는 프로토콜 • SLIP - 패킷을 전송하고 다 전송하면 끝났다는 신호를 보낼 뿐 아무 기능 없음 • PPP - TCP처럼 연결을 설정하고 오류 검사를 수행 • DLC(Data Link Control) 프로토콜 • IEEE802.2

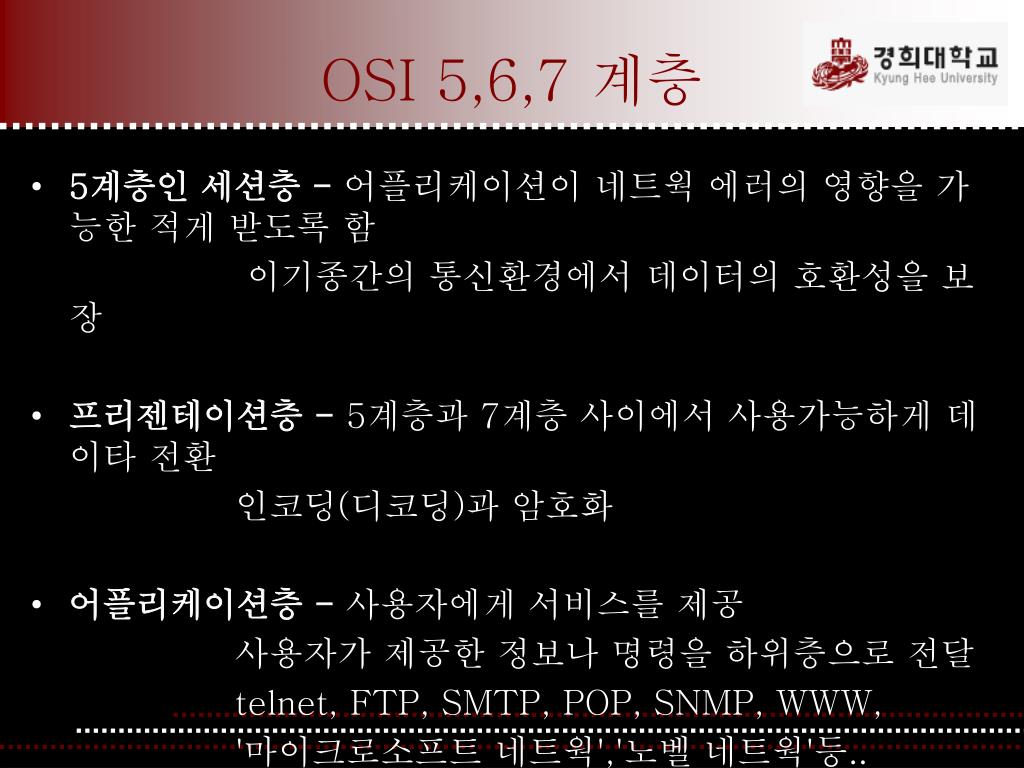

  30. OSI 5,6,7 계층 • 5계층인 세션층 - 어플리케이션이 네트웍 에러의 영향을 가능한 적게 받도록 함 이기종간의 통신환경에서 데이터의 호환성을 보장 • 프리젠테이션층 - 5계층과 7계층 사이에서 사용가능하게 데이타 전환 인코딩(디코딩)과 암호화 • 어플리케이션층 - 사용자에게 서비스를 제공 사용자가 제공한 정보나 명령을 하위층으로 전달 telnet, FTP, SMTP, POP, SNMP, WWW, '마이크로소프트 네트웍','노벨 네트웍'등..

  31. Ethernet 2. EtherNet => OSI 7계층중 1, 2 계층에 해당하는 LAN 표준규격 실제로 1, 2계층을 쉽게 구현하기 위해 2계층은 다음과 같이 나누어진다. -LLC(Link Layer Contorl) 층: 상위층과 MAC층을 연결하고 흐름제어를 담당 -MAC(Medium Access Contorl)층: 2계층의 거의 모든 기능 담당

  32. Ehernet의 MAC층 • Ehernet의 MAC층 -상위층에서 넘어온 패킷을 쪼개 프레임 단위로 쪼갬 -주소관리, 전송, 에러체크, 흐름제어를 담당 -다중 접속 관리가 있다. -2계층의 거의 모든 기능은 MAC층이 담당

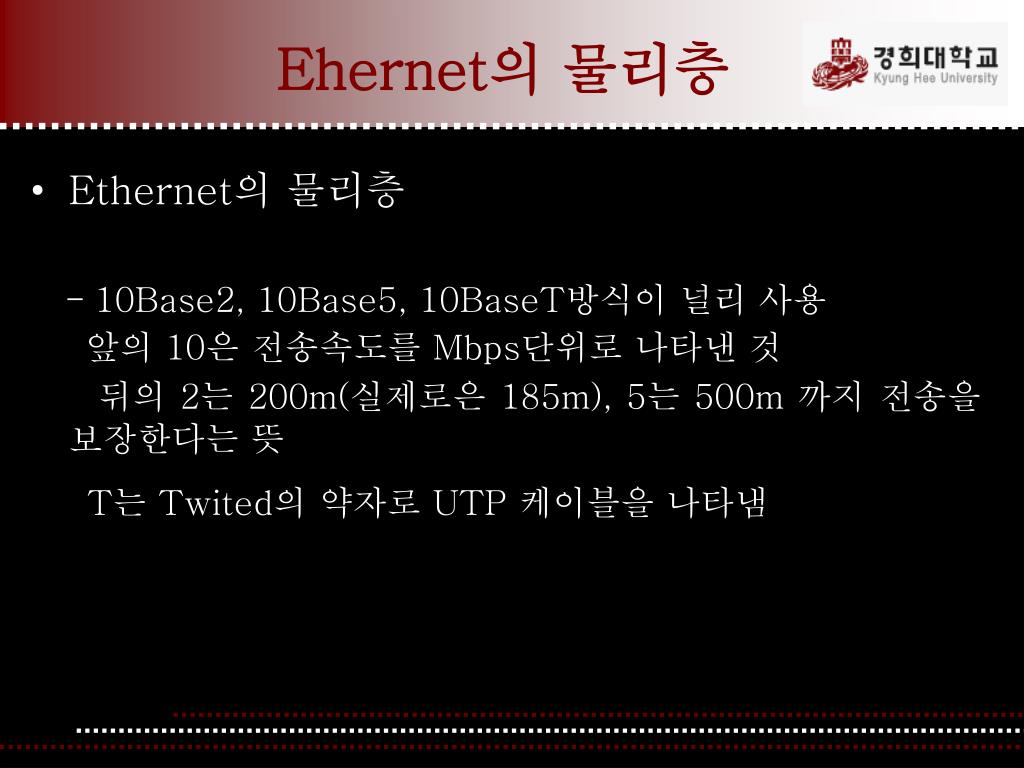

  33. Ehernet의 물리층 • Ethernet의 물리층 -10Base2, 10Base5, 10BaseT방식이 널리 사용 앞의 10은 전송속도를 Mbps단위로 나타낸 것 뒤의 2는 200m(실제로은 185m), 5는 500m 까지 전송을 보장한다는 뜻 T는 Twited의 약자로 UTP 케이블을 나타냄

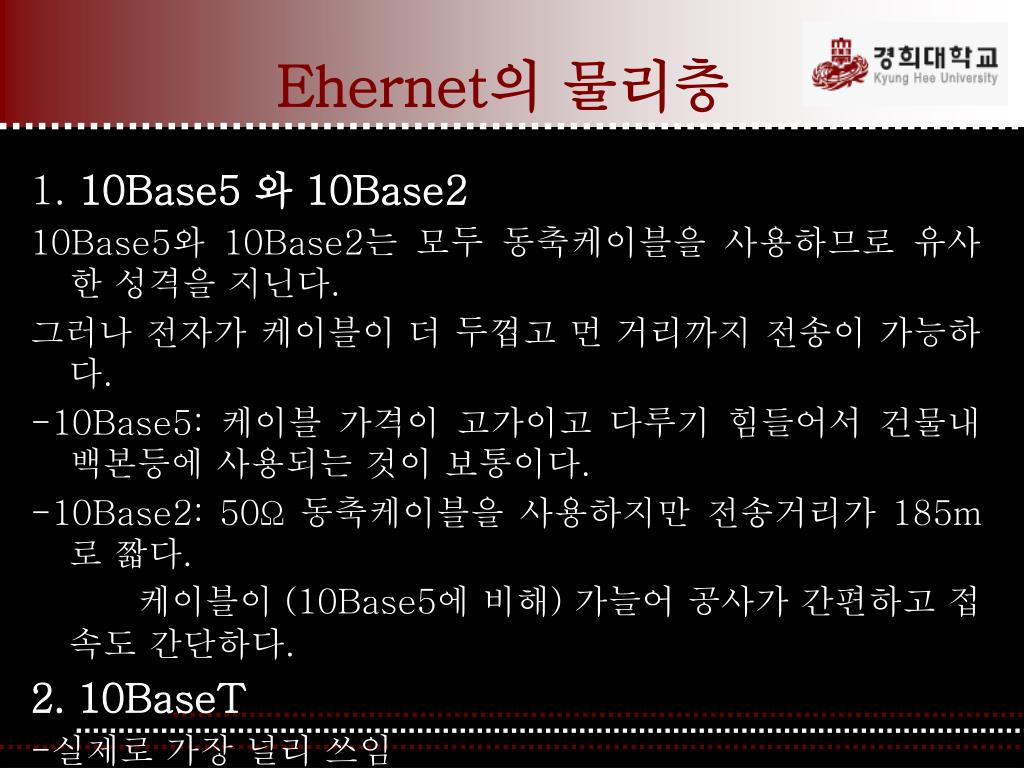

  34. Ehernet의 물리층 1. 10Base5 와 10Base2 10Base5와 10Base2는 모두 동축케이블을 사용하므로 유사한 성격을 지닌다. 그러나 전자가 케이블이 더 두껍고 먼 거리까지 전송이 가능하다. -10Base5: 케이블 가격이 고가이고 다루기 힘들어서 건물내 백본등에 사용되는 것이 보통이다. -10Base2: 50Ω 동축케이블을 사용하지만 전송거리가 185m로 짧다. 케이블이 (10Base5에 비해) 가늘어 공사가 간편하고 접속도 간단하다. 2. 10BaseT -실제로 가장 널리 쓰임 -전화선에 사용되는 UTP선과 RJ-45규격 잭을 사용 -STP가 거의 사용되지 않기 때문에 그냥 TP케이블이라고도 부른다.

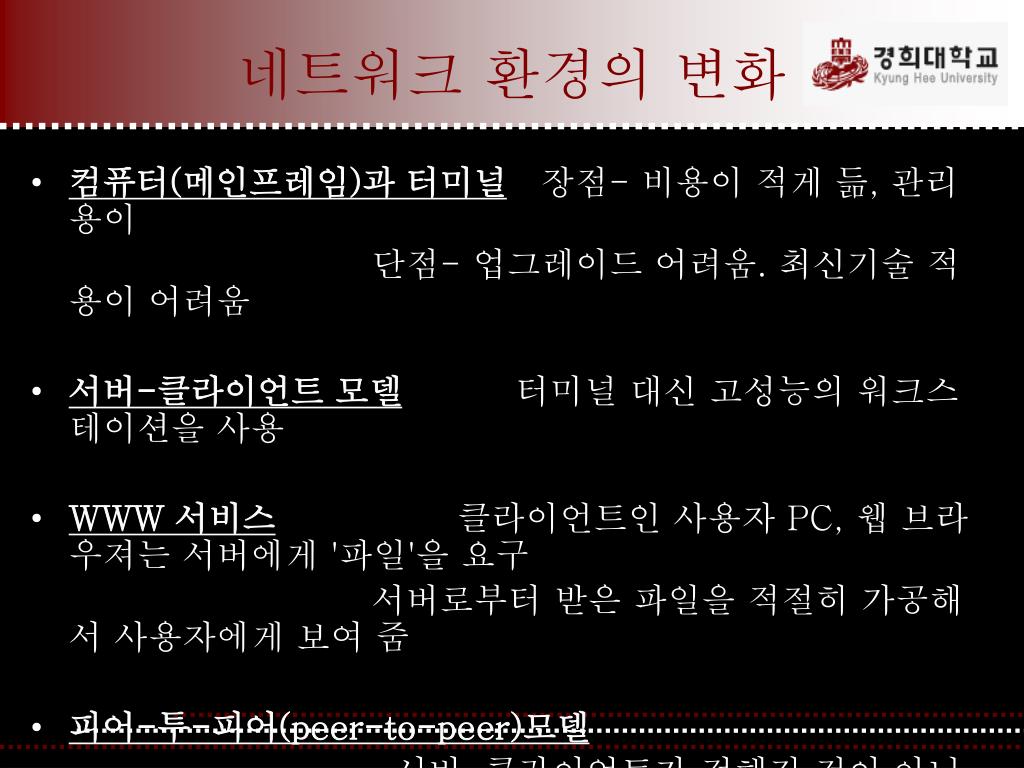

  35. 네트워크 환경의 변화 • 컴퓨터(메인프레임)과 터미널 장점- 비용이 적게 듦, 관리 용이 단점- 업그레이드 어려움. 최신기술 적용이 어려움 • 서버-클라이언트 모델 터미널 대신 고성능의 워크스테이션을 사용 • WWW 서비스 클라이언트인 사용자 PC, 웹 브라우져는 서버에게 '파일'을 요구 서버로부터 받은 파일을 적절히 가공해서 사용자에게 보여 줌 • 피어-투-피어(peer-to-peer)모델 서버, 클라이언트가 정해진 것이 아닌 순간순간 정보를 필요로 하는 쪽이 클라이언트이고 제공하는 쪽이 서버가 됨
