מנחים : פרופ’ דן אדם. מהנדס יוחנן ארז. ביצוע : גיא אגוזי, מוטי שיאון.

1. הטכניון- מכון טכנולוגי לישראל הפקולטה להנדסת חשמל המעבדה לעיבוד אותות פיסיולוגים מדידת קצב לב עובר מתוך ניטור אוּלטרַסַאוּנד דופלר ב - REAL TIME מנחים : פרופ’ דן אדם. מהנדס יוחנן ארז. ביצוע : גיא אגוזי, מוטי שיאון. בשיתוף עם : ד"ר ישראל טלר, מחלקת יולדות ביה"ח רמב"ם.

2. תוכן המצגת • רקע. • מטרת הפרוייקט. • אלגוריתם. • מימוש. • דוגמאות לאותות בעיתים. • סיכום ומסקנות

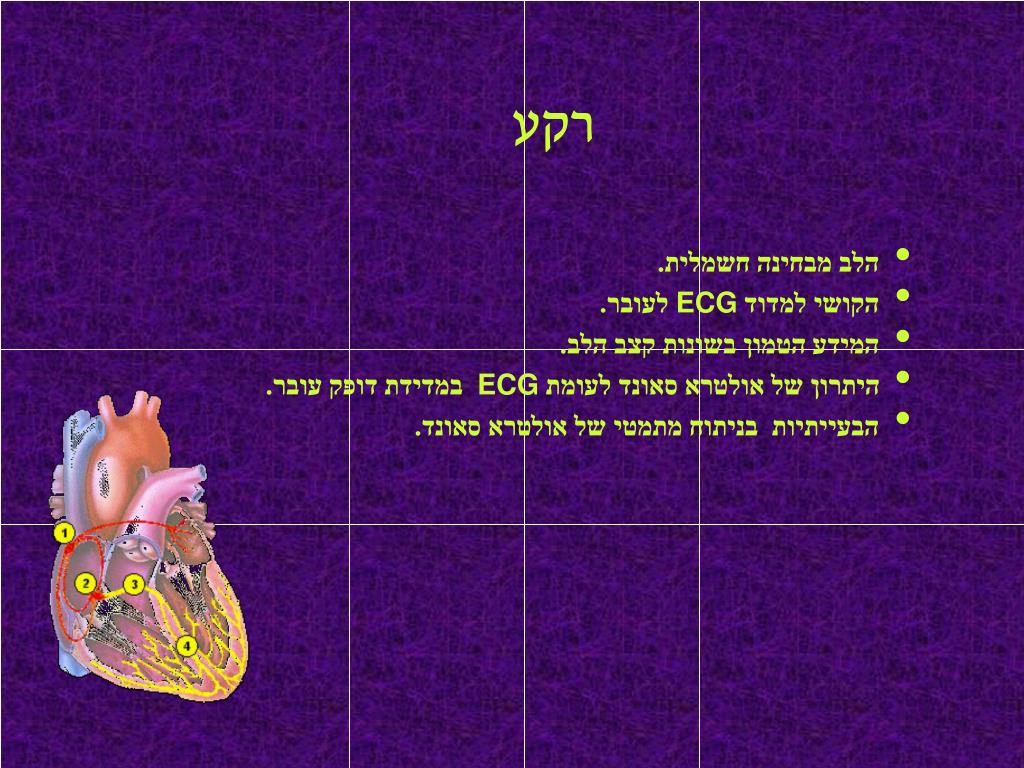

3. רקע • הלב מבחינה חשמלית. • הקושי למדוד ECGלעובר. • המידע הטמון בשונות קצב הלב. • היתרון של אולטרא סאונד לעומת ECGבמדידת דופק עובר. • הבעייתיות בניתוח מתמטי של אולטרא סאונד.

4. מטרת הפרוייקט • לימוד תוכנת LABVIEW . • מימוש אלגוריתם קיים באמצעות תוכנת LABVIEW. • שיפורי אלגוריתם בנקודות בעייתיות. • אימות תוצאות היישום מול מוצאי מכשיר האולטרא סאונד בבי”ח רמב”ם.

5. אלגוריתם-הגדרת מושגים • AFHR : Average Heart Rate. • DHR : Default Heart Rate. • HRH : Heart Rate History. • AGM : Absolute Global Maximum. • GLM : Greatest Local Maximum. • AGT : Auto correlation Goodness Test.

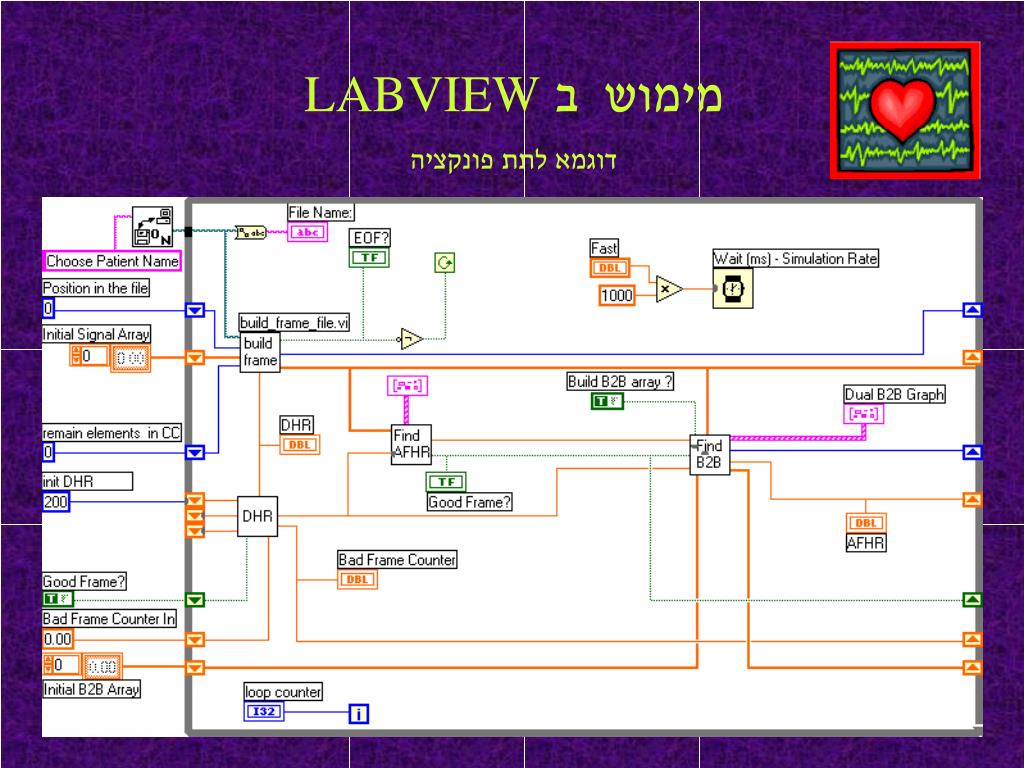

6. מימושב LABVIEW • דוגמא לתת פונקציה

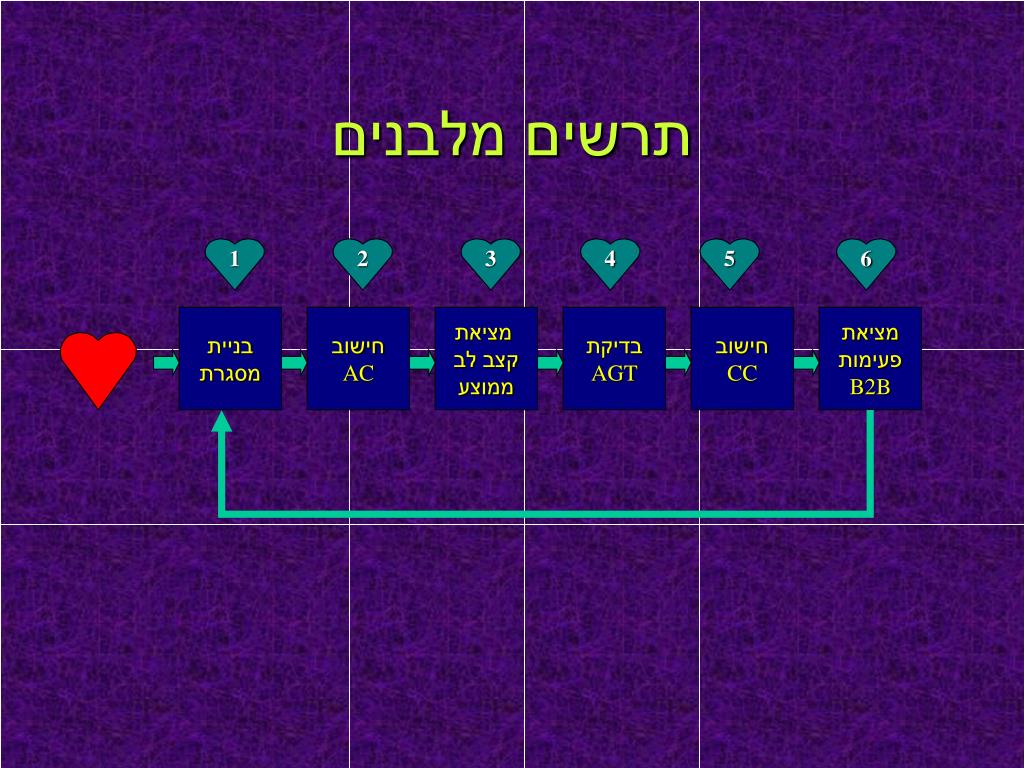

7. בניית מסגרת חישוב AC מציאת קצב לב ממוצע בדיקת AGT חישוב CC מציאת פעימות B2B תרשים מלבנים 1 2 3 4 5 6

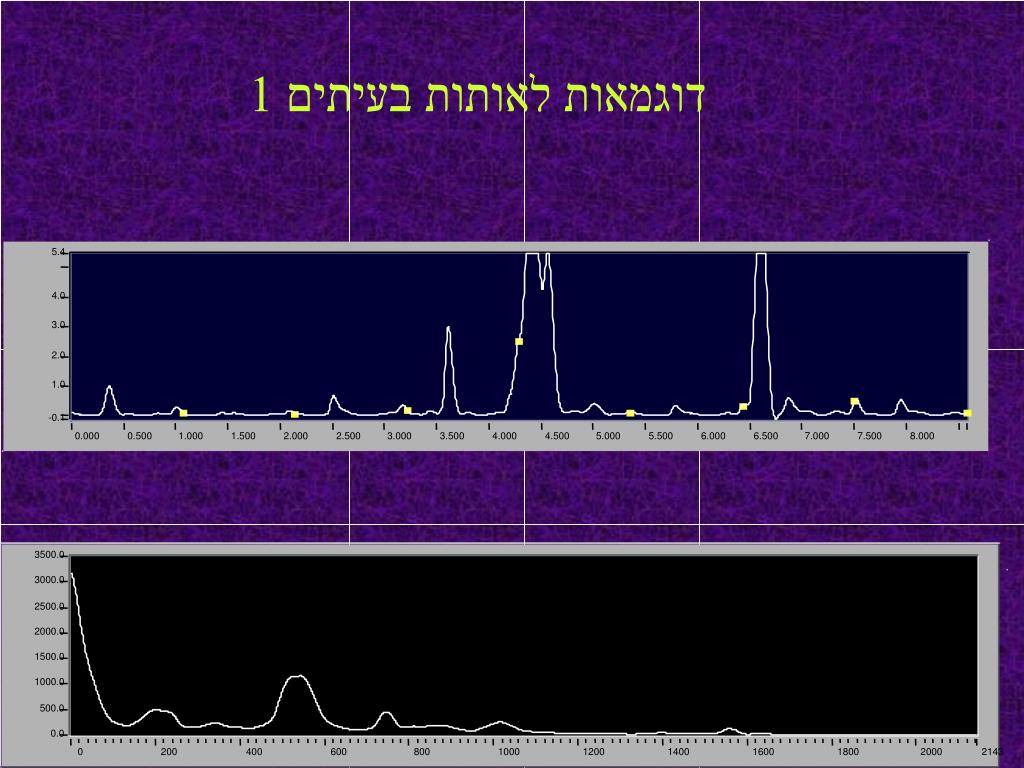

8. דוגמאות לאותות בעיתים 1 5.4 4.0 3.0 2.0 1.0 -0.1 0.000 0.500 1.000 1.500 2.000 2.500 3.000 3.500 4.000 4.500 5.000 5.500 6.000 6.500 7.000 7.500 8.000 3500.0 3000.0 2500.0 2000.0 1500.0 1000.0 500.0 0.0 0 200 400 600 800 1000 1200 1400 1600 1800 2000 2143

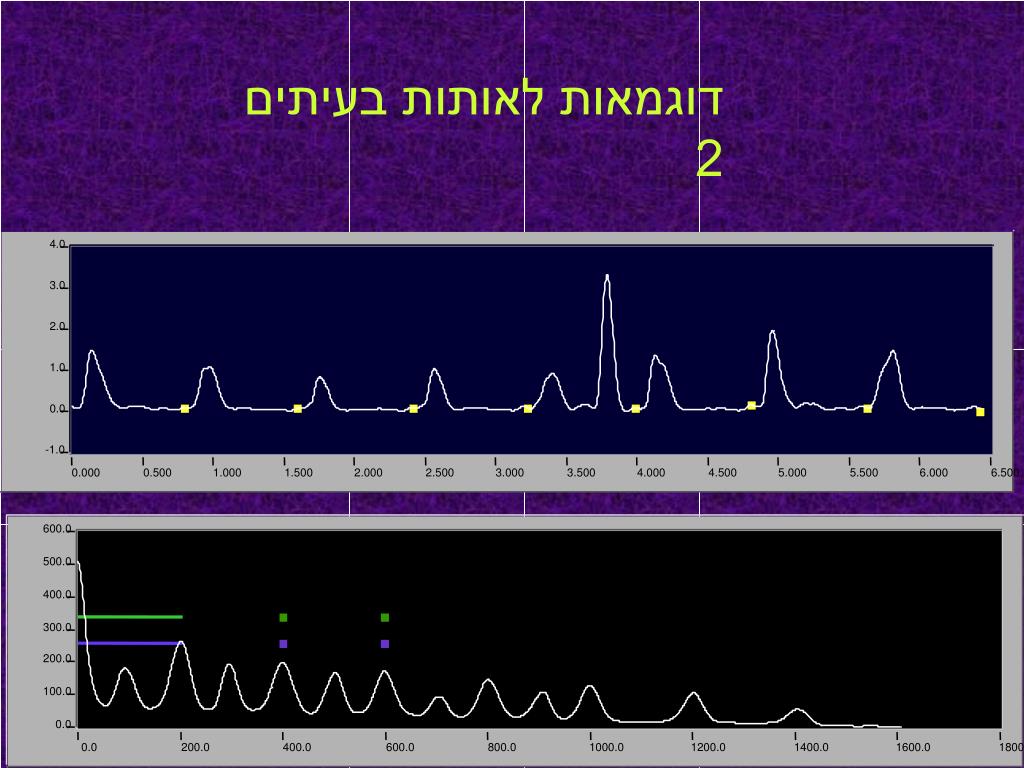

9. דוגמאות לאותות בעיתים 2 4.0 3.0 2.0 1.0 0.0 -1.0 0.000 0.500 1.000 1.500 2.000 2.500 3.000 3.500 4.000 4.500 5.000 5.500 6.000 6.500 600.0 500.0 400.0 300.0 200.0 100.0 0.0 0.0 200.0 400.0 600.0 800.0 1000.0 1200.0 1400.0 1600.0 1800.0

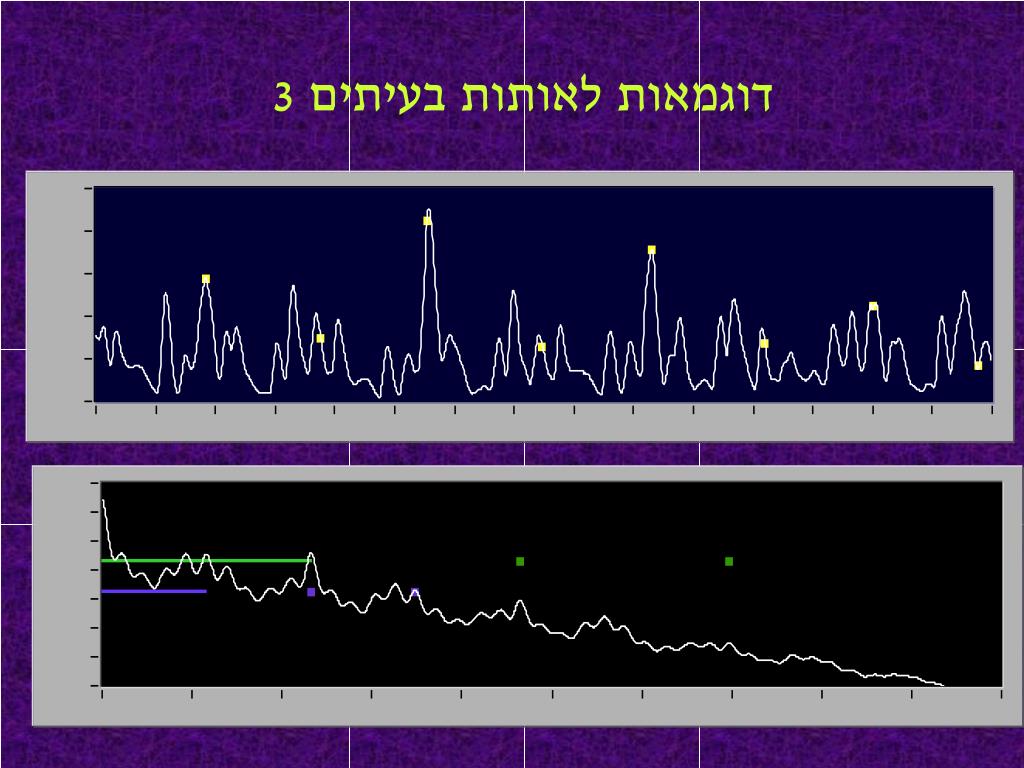

10. דוגמאות לאותות בעיתים 3

11. סיכום ומסקנות • עמידת הפרוייקט ביעדים • הוכחת נכונות האלגוריתם מול המכשיר : ערוצים C+D • ממשקי הפרוייקט (MMI) • פרוייקט המשך

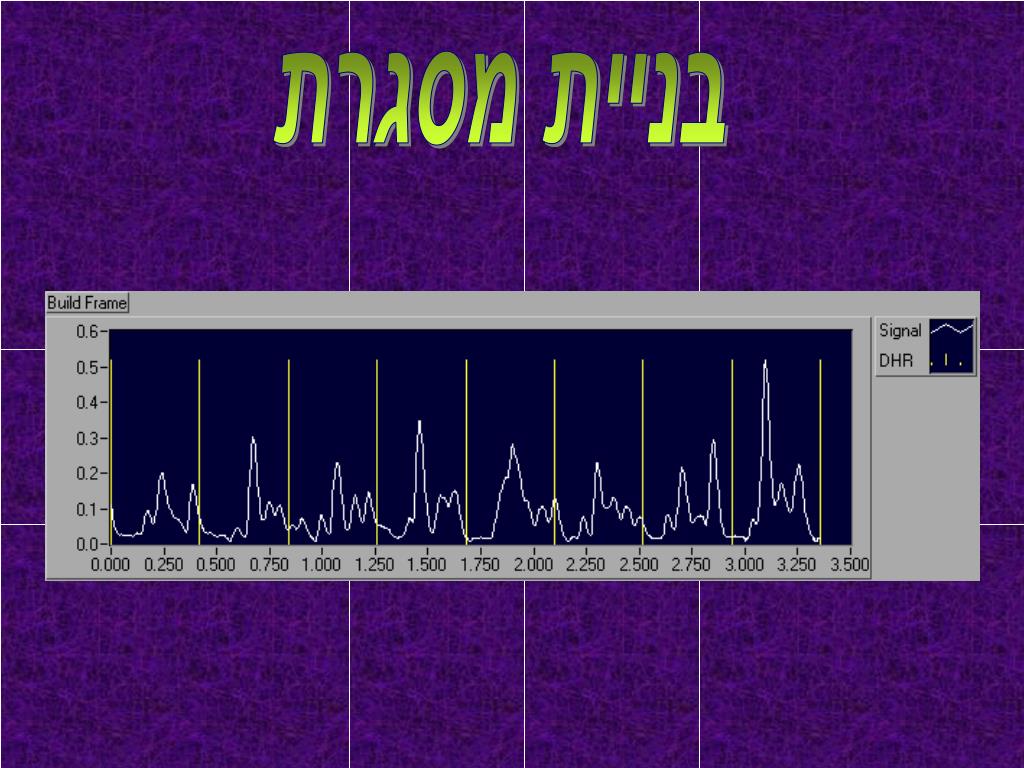

12. בניית מסגרת

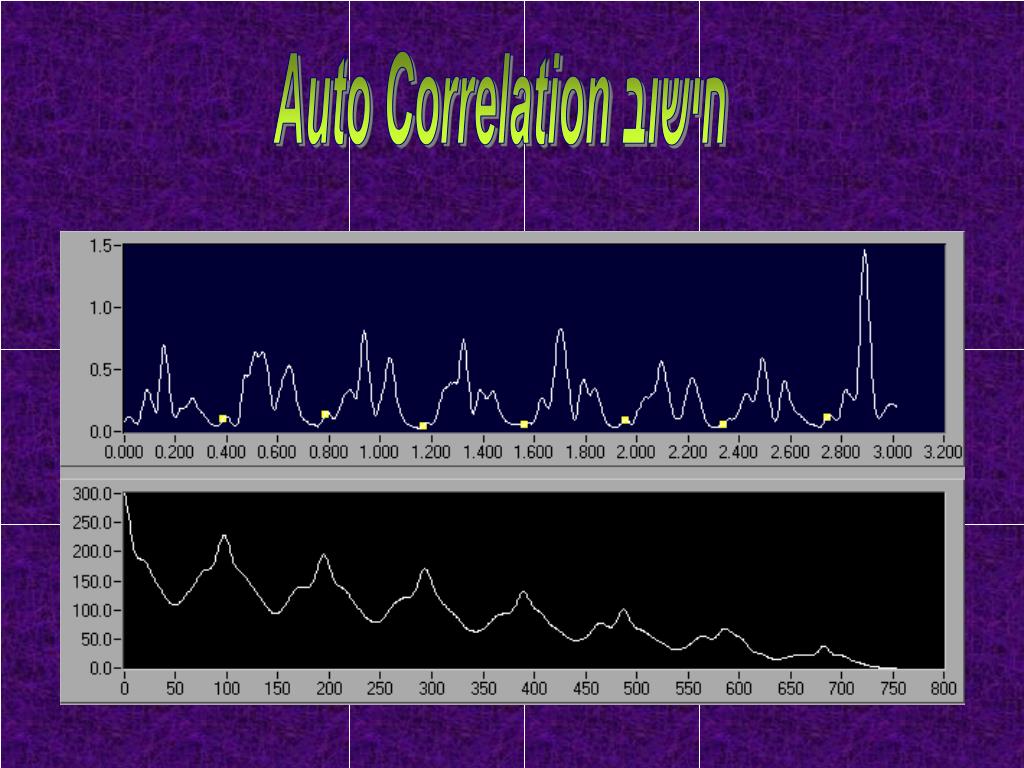

13. חישוב Auto Correlation

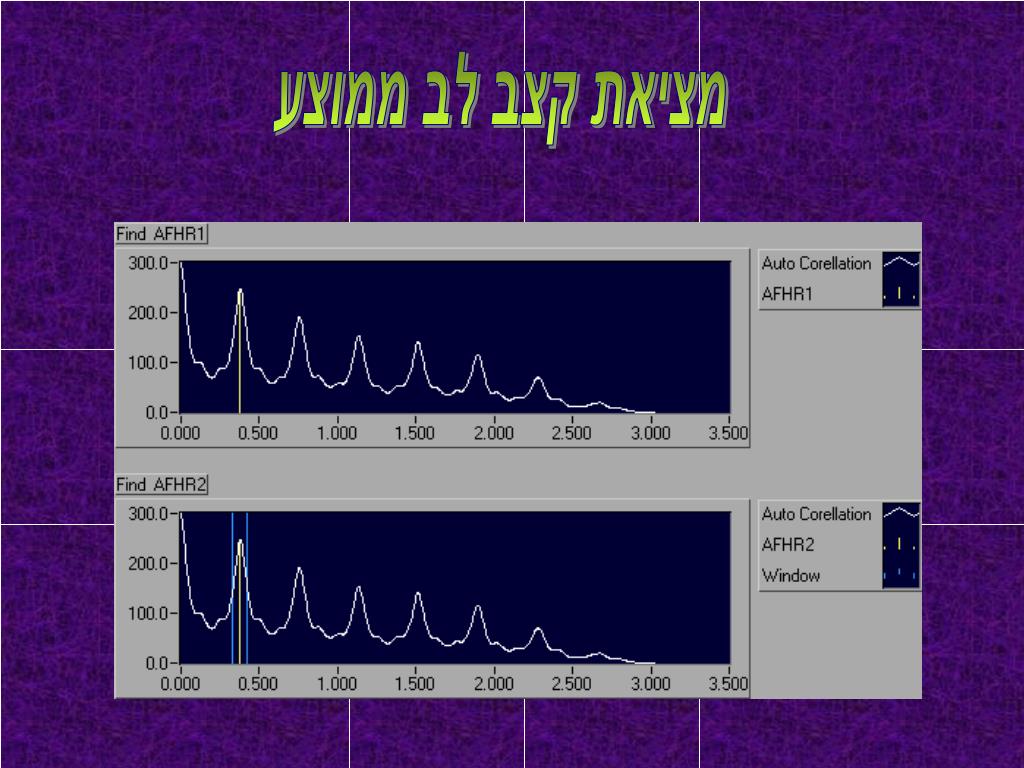

14. מציאת קצב לב ממוצע

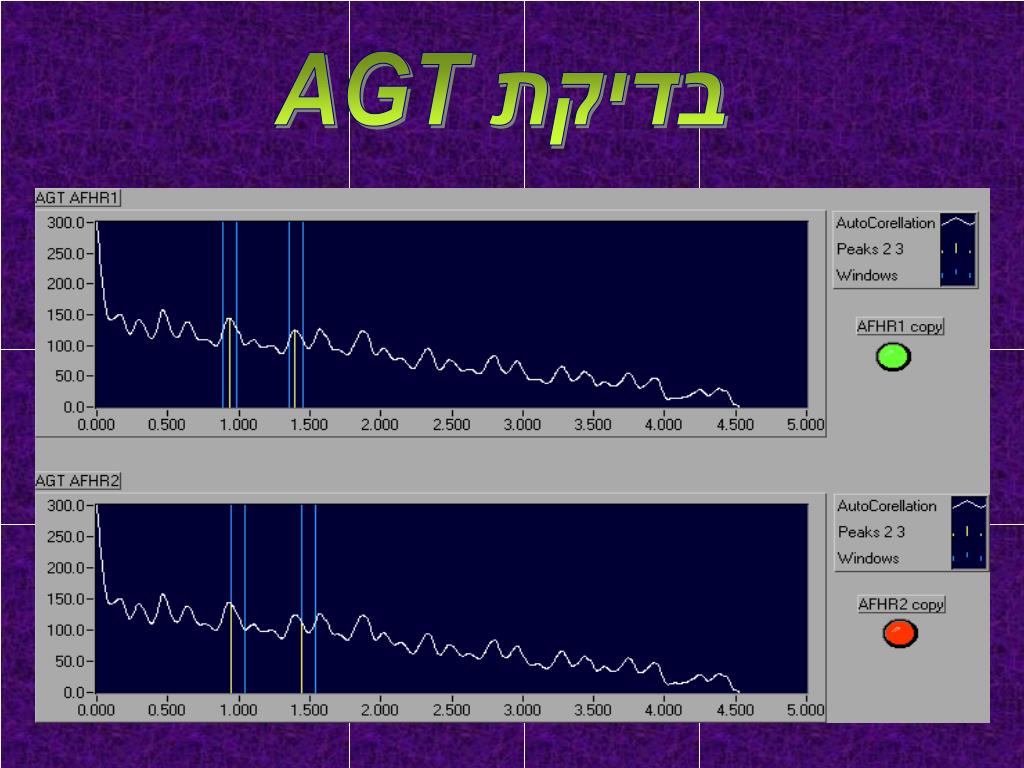

15. בדיקת AGT

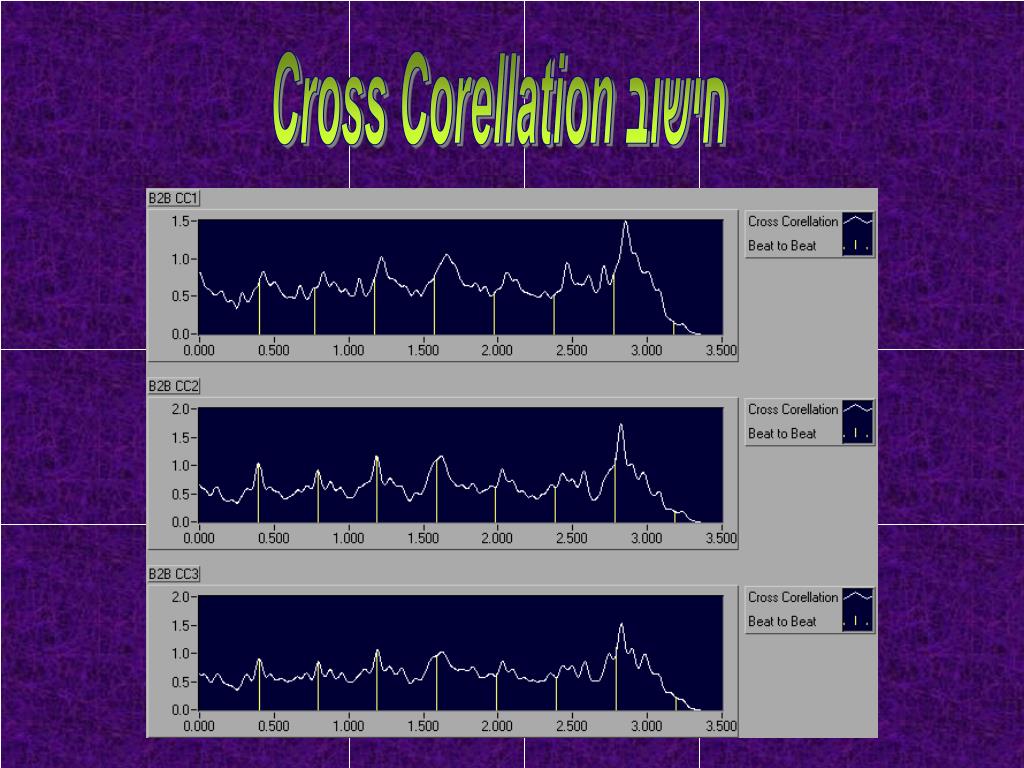

16. חישוב Cross Corellation

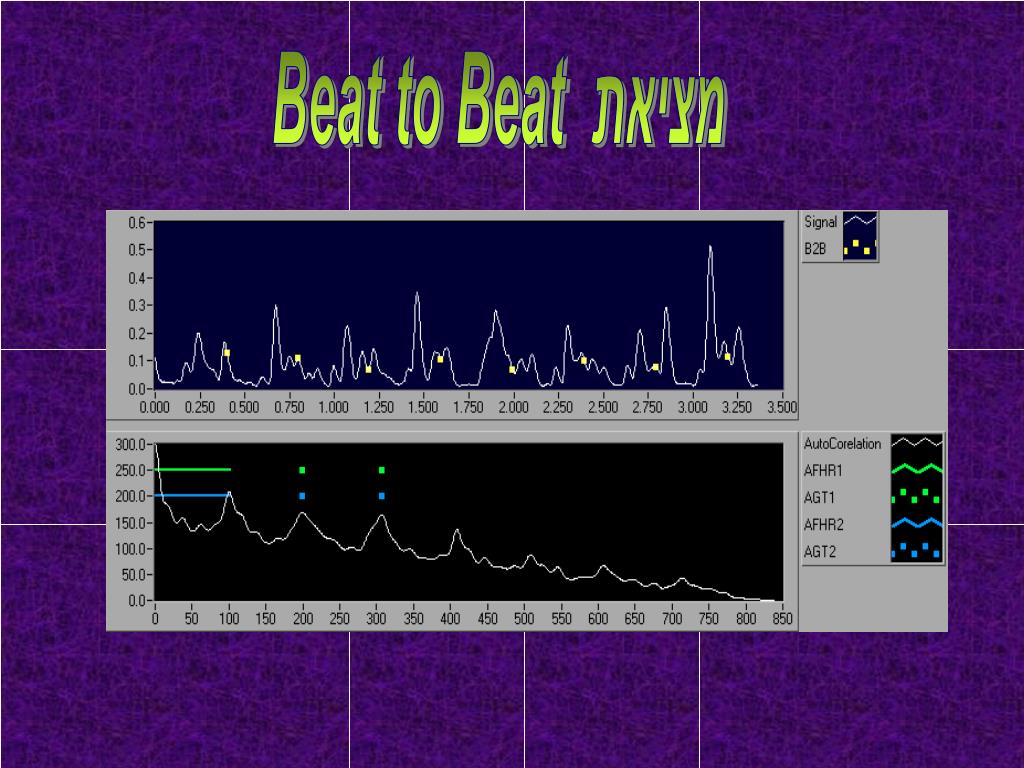

17. Beat to Beat מציאת
