william stallings data and computer communications

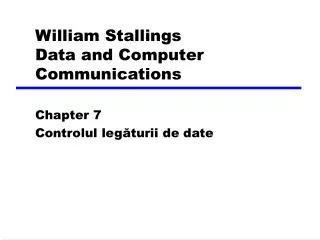

William StallingsData and Computer Communications

Chapter 7

Controlul legăturii de date

controlul fluxului
Controlul fluxului
  • Emiţătorul nu copleşeşte receptorul
    • Prevenirea epuizării tampoanelor
  • Timp de transmisie
    • Timp necesar emiterii tuturor biţilor
  • Timp de propagare
    • Timpul de traversarea a mediului pentru un bit
stop and wait

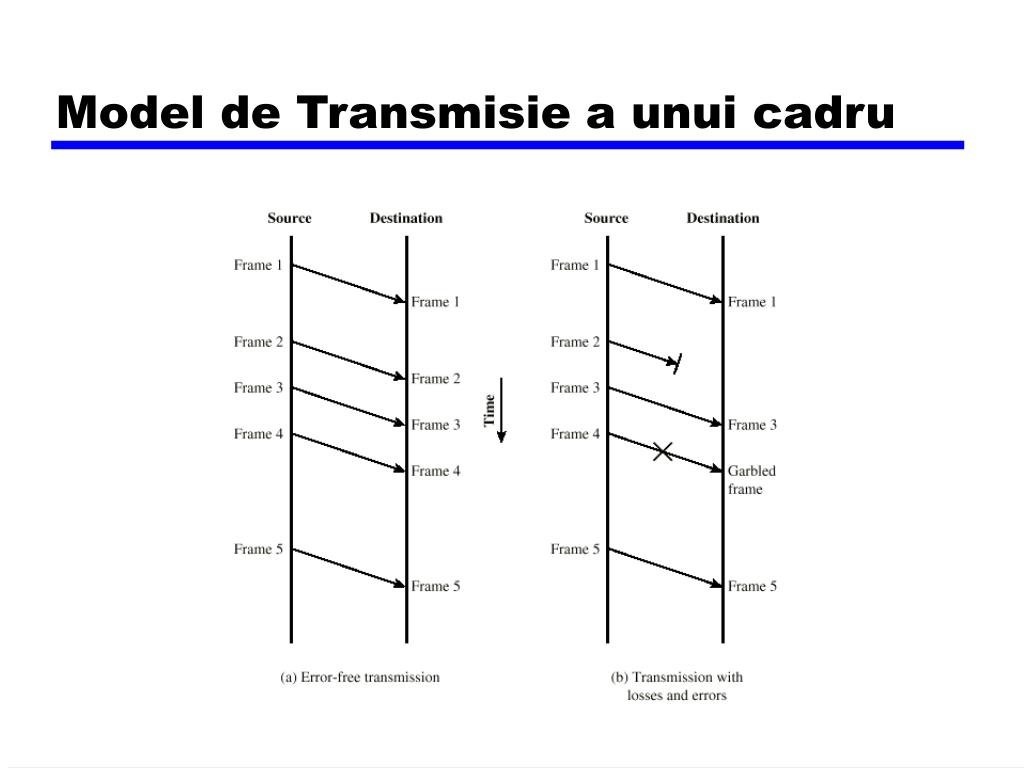

Stop and Wait
  • Sursa transmite un cadru
  • Destinaţia recepţionează şi trimite confirmarea
  • Sursa aşteaptă confirmarea ACK, înaintea unei noi transmisii
  • Destinaţia poate încetini fluxul prin netransmisia ACK
  • Eficient pentru cadre mari
fragme ntarea

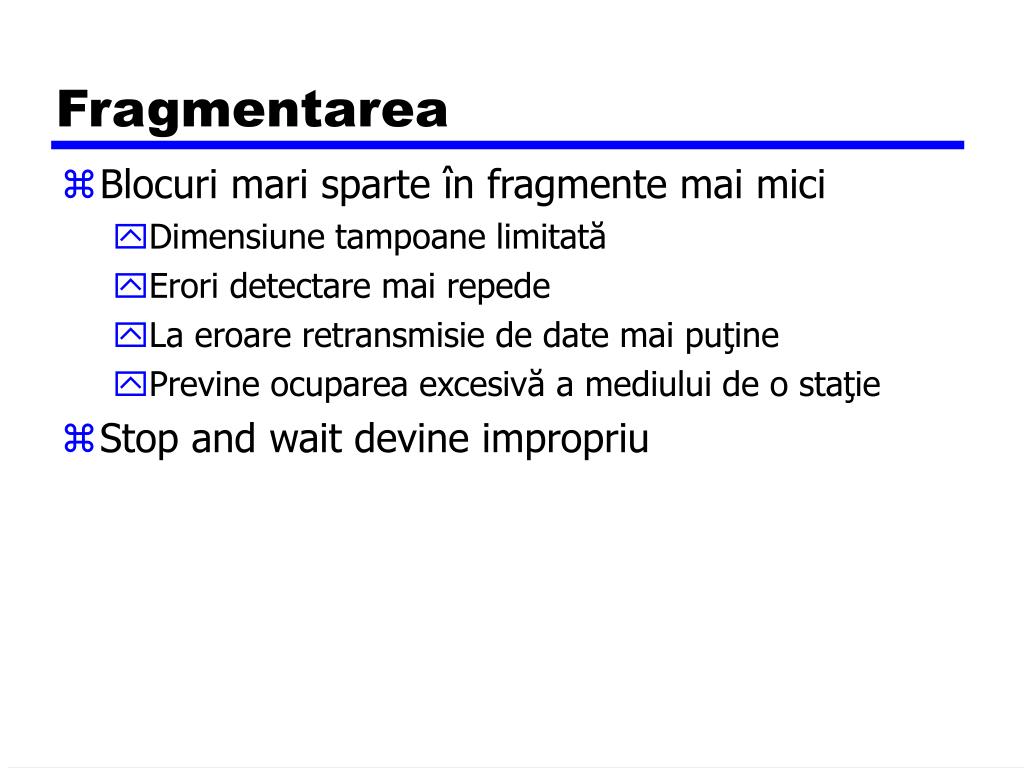

Fragmentarea
  • Blocuri mari sparte în fragmente mai mici
    • Dimensiune tampoane limitată
    • Erori detectare mai repede
    • La eroare retransmisie de date mai puţine
    • Previne ocuparea excesivă a mediului de o staţie
  • Stop and wait devine impropriu
parametrii

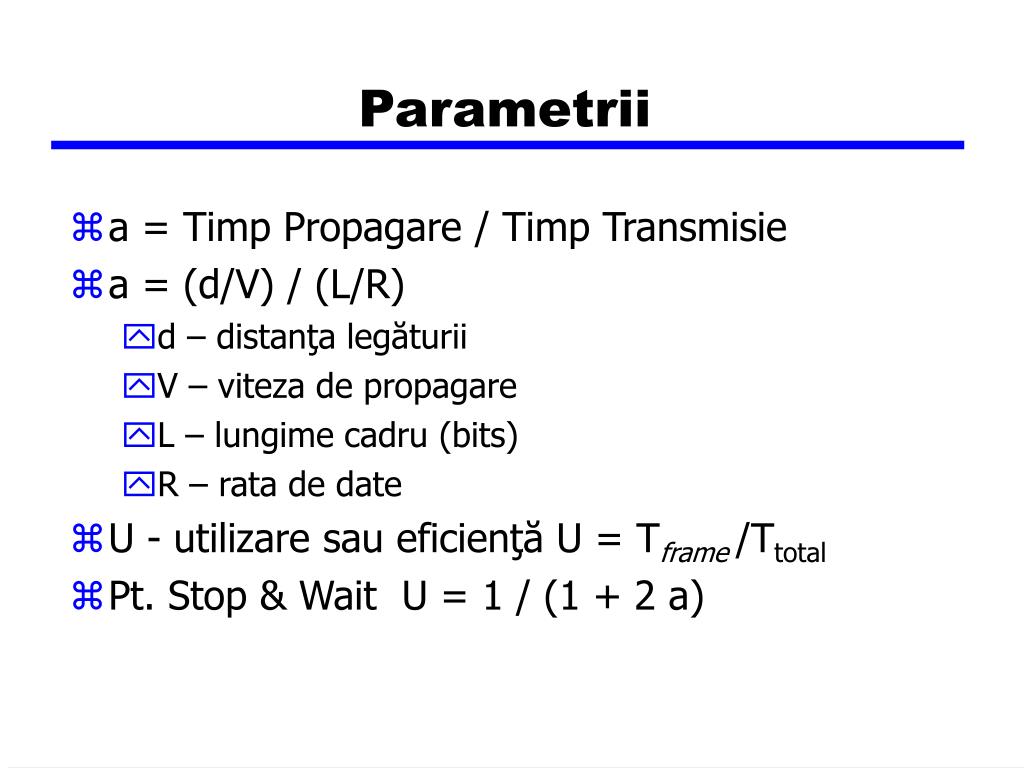

Parametrii
  • a = Timp Propagare / Timp Transmisie
  • a = (d/V) / (L/R)
    • d – distanţa legăturii
    • V – viteza de propagare
    • L – lungime cadru (bits)
    • R – rata de date
  • U - utilizaresau eficienţă U = Tframe /Ttotal
  • Pt. Stop & Wait U = 1 / (1 + 2 a)
fereastr glisant sliding window

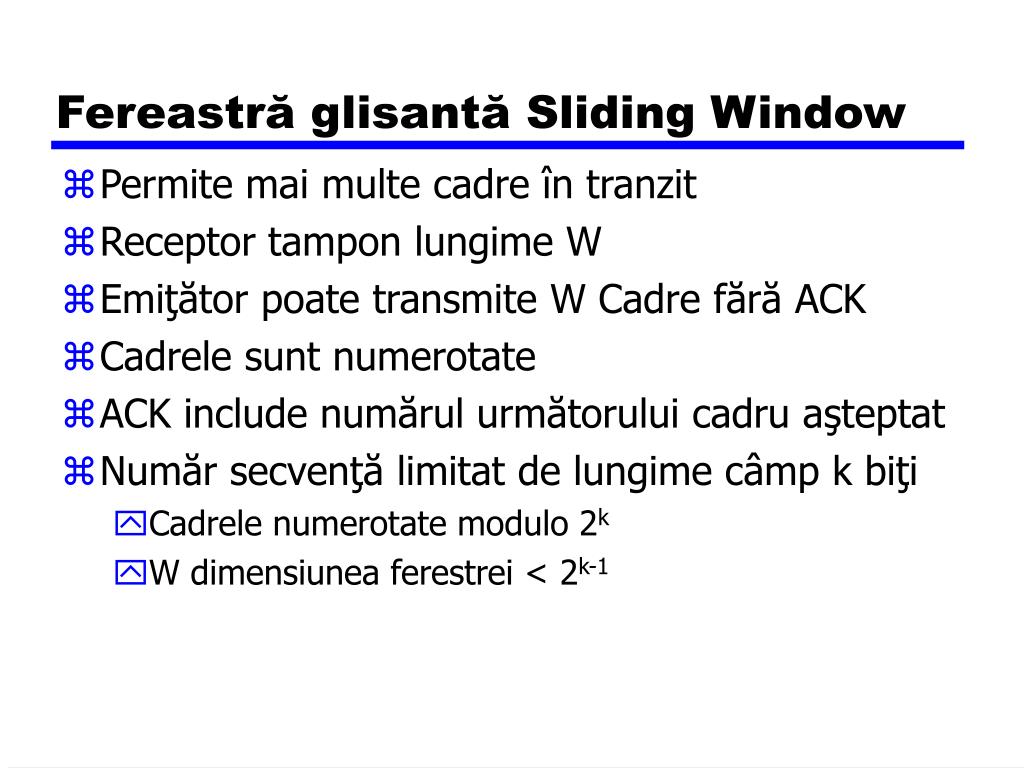

Fereastră glisantă Sliding Window
  • Permite mai multe cadre în tranzit
  • Receptor tampon lungime W
  • Emiţător poate transmite W Cadre fără ACK
  • Cadrele sunt numerotate
  • ACK include numărul următorului cadru aşteptat
  • Număr secvenţă limitat de lungime câmp k biţi
    • Cadrele numerotate modulo 2k
    • W dimensiunea ferestrei < 2k-1
sliding window mbun t it

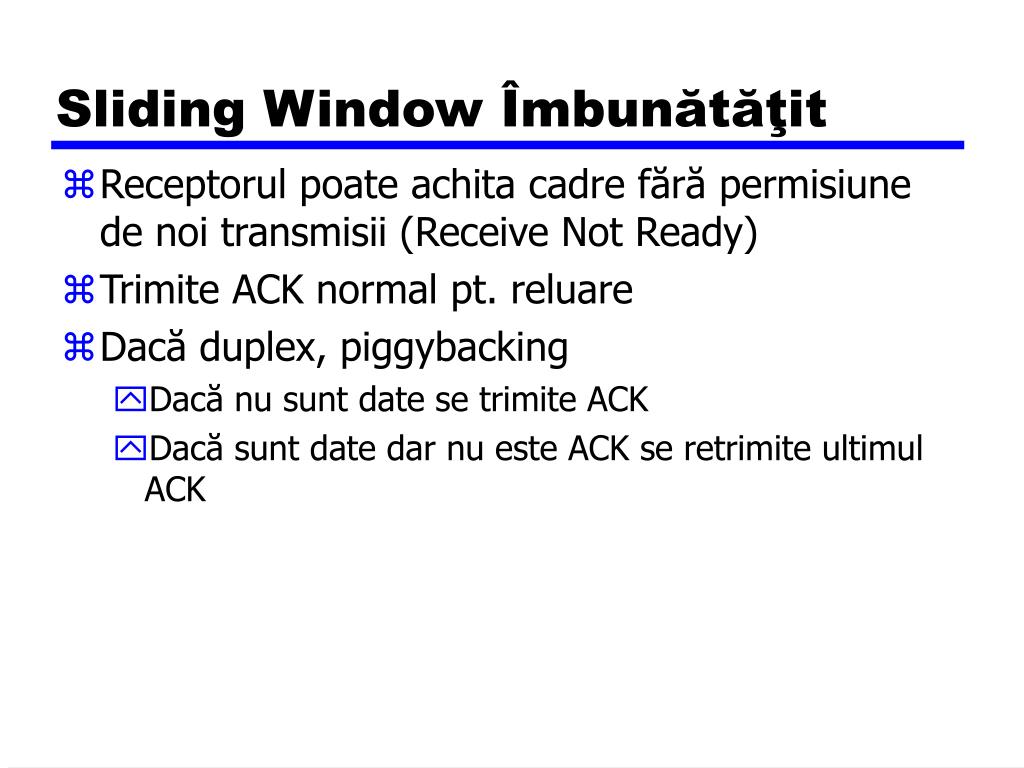

Sliding Window Îmbunătăţit
  • Receptorul poate achita cadre fără permisiune de noi transmisii (Receive Not Ready)
  • Trimite ACK normal pt. reluare
  • Dacă duplex, piggybacking
    • Dacă nu sunt date se trimite ACK
    • Dacă sunt date dar nu este ACK se retrimite ultimul ACK
detec ia erorilor
Detecţia erorilor
  • Biţi adiţionali pentru detecţia erorilor
  • Bit de Paritate
    • Caracterul are număr par sau impar de biţi de 1
    • Număr par de erori nedetectat
cyclic redundancy check

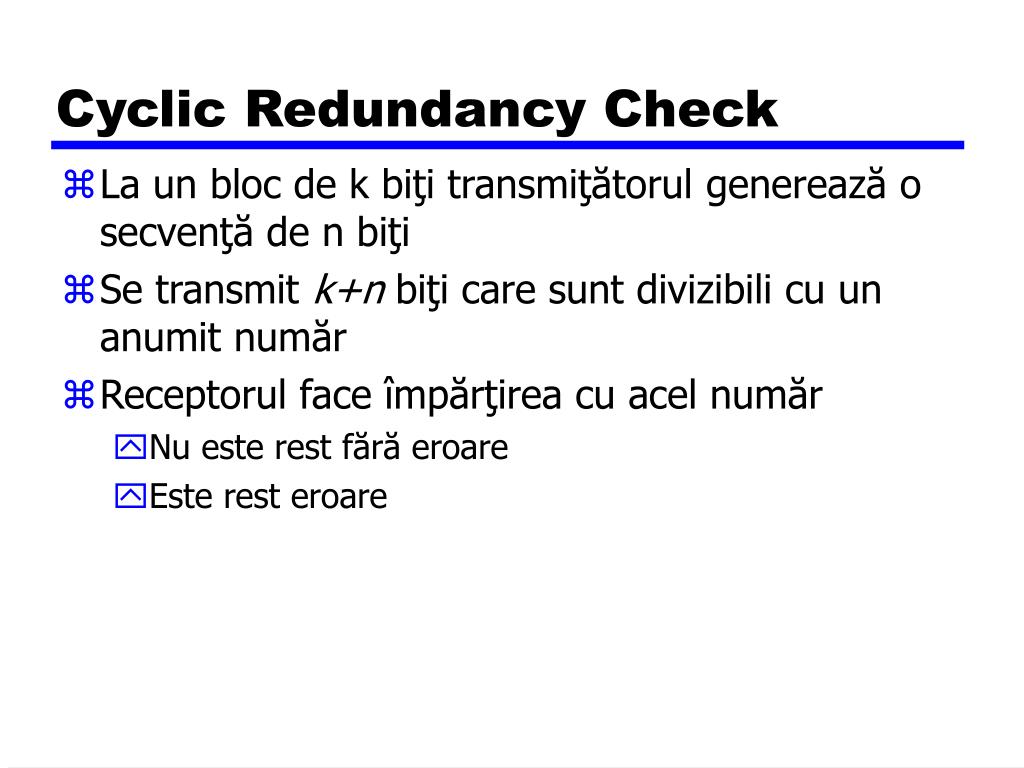

Cyclic Redundancy Check
  • La un bloc de k biţi transmiţătorul generează o secvenţă de n biţi
  • Se transmit k+n biţicare sunt divizibili cu un anumit număr
  • Receptorul face împărţireacu acel număr
    • Nu este rest fără eroare
    • Este rest eroare
control ul erorii
Controlul erorii
  • Detectarea şi corectarea erorilor
  • Cadre pierdute
  • Cadre eronate
  • Cadre duplicate
  • Automatic repeat request ARQ
    • Detectarea erorii
    • ACK pozitiv
    • Retransmisiedupă timeout
    • ACK negativ şi retransmisie
automatic repeat request arq

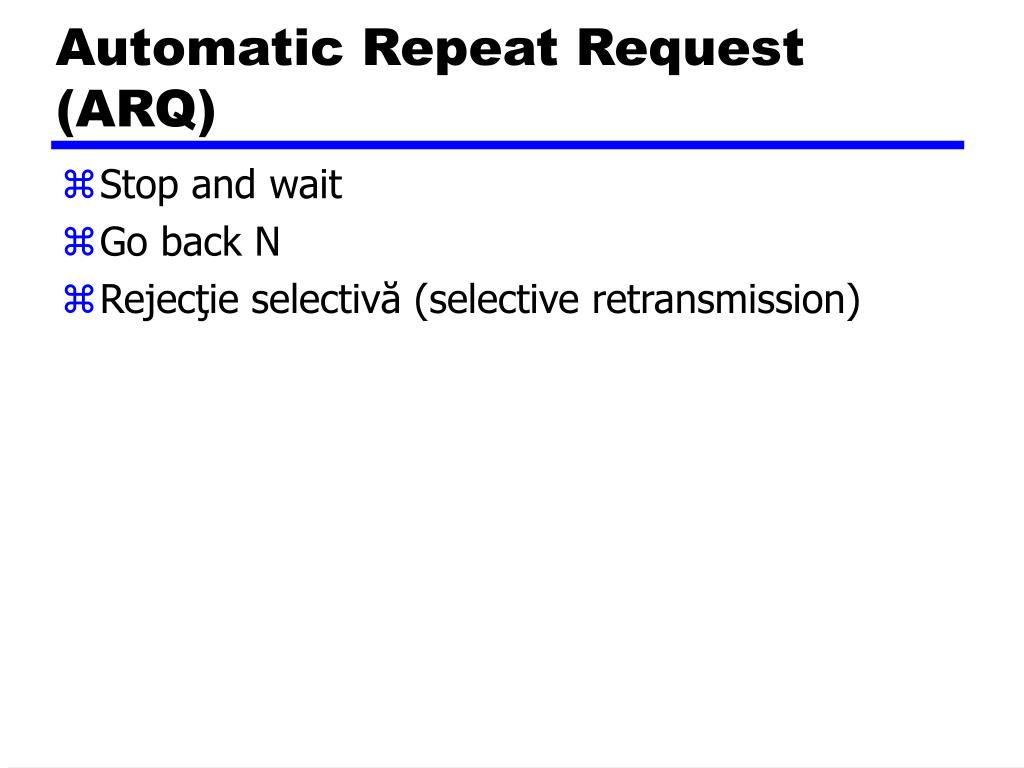

Automatic Repeat Request (ARQ)
  • Stop and wait
  • Go back N
  • Rejecţie selectivă (selective retransmission)
stop and wait1

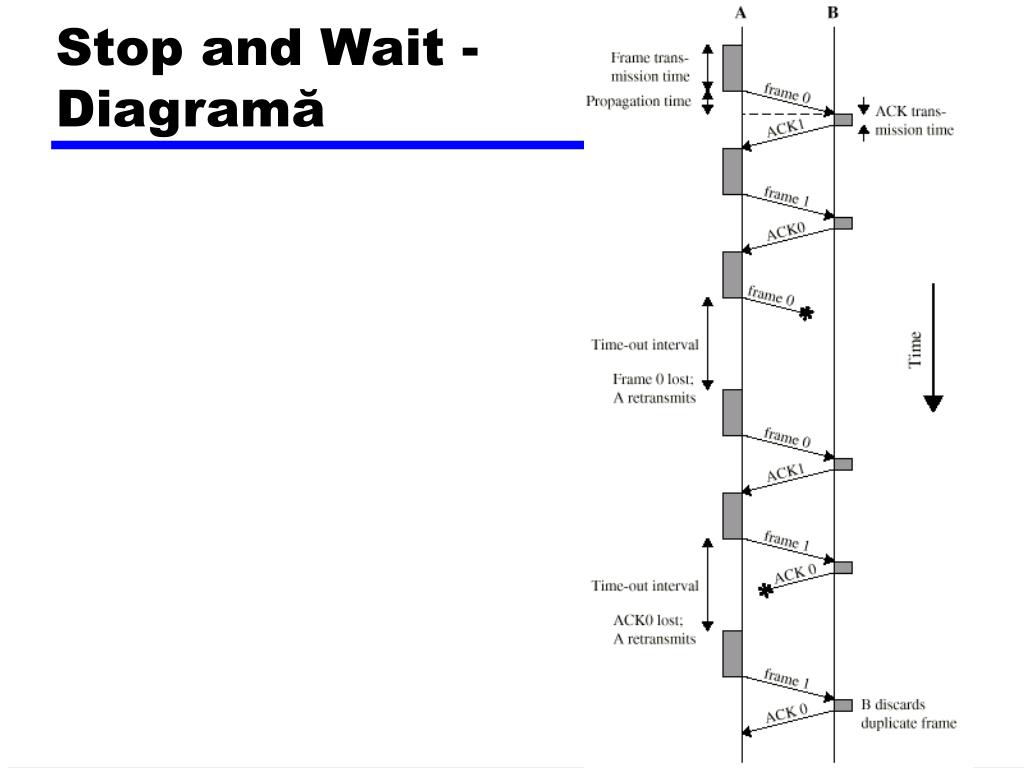

Stop and Wait
  • Sursa trimite un singur cadru
  • Aşteaptă ACK
  • Dacă recepţionat cadru eronat, se ignoră
    • Transmiţătorul are timeout
    • Nu primeşte ACK până la timeout, retransmite
  • Dacă ACK este distrus, transmiţătorul nu îl recunoaşte
    • Transmiţătorulva retransmite
    • Receptorulva avea două copii a cadrului
    • Utilizează ACK0 and ACK1
go back n 1

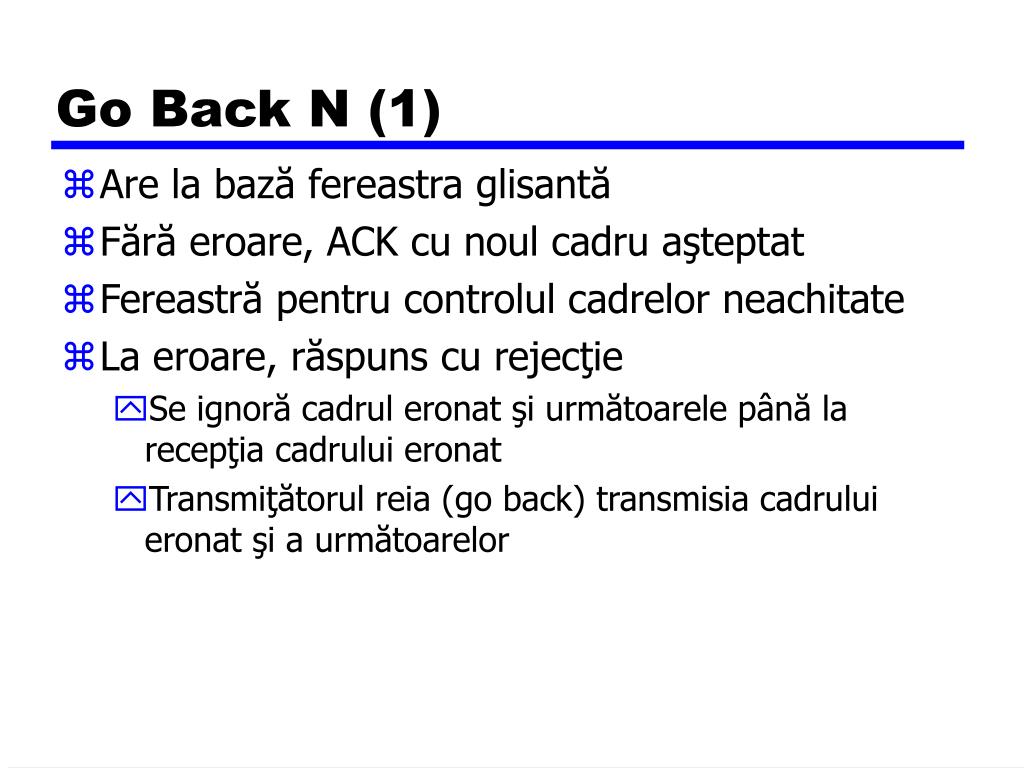

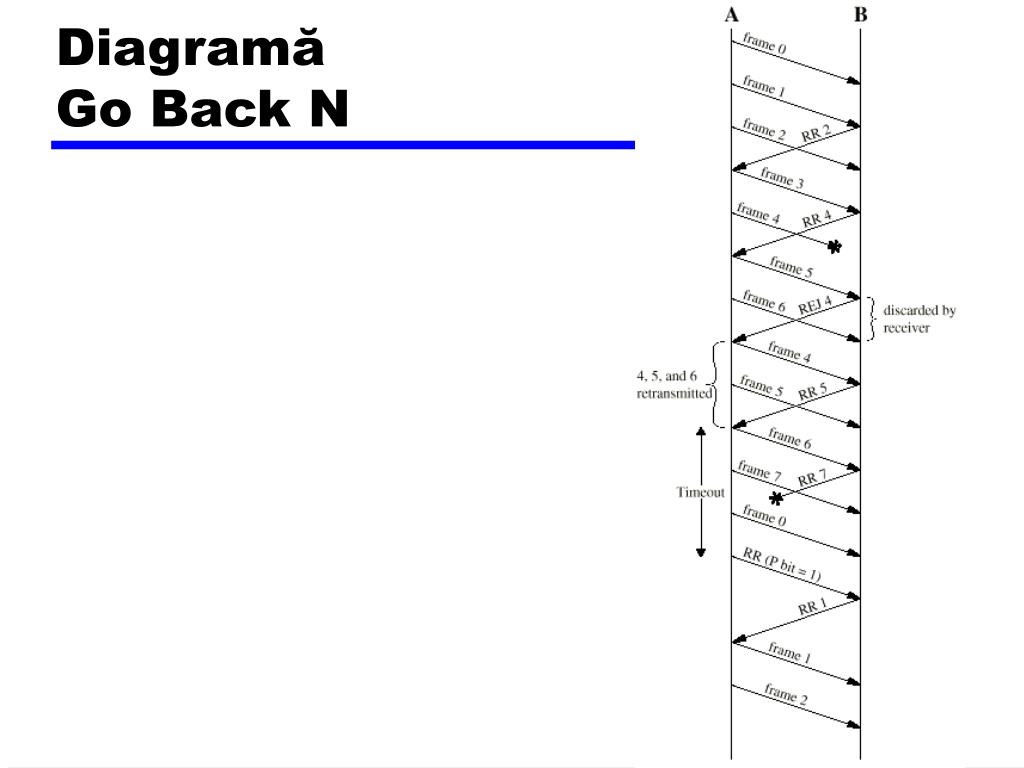

Go Back N (1)
  • Are la bază fereastra glisantă
  • Fără eroare, ACK cu noul cadru aşteptat
  • Fereastră pentru controlul cadrelor neachitate
  • La eroare, răspuns cu rejecţie
    • Se ignoră cadrul eronat şi următoarele până la recepţia cadrului eronat
    • Transmiţătorul reia(go back) transmisia cadrului eronat şi a următoarelor
go back n cadru deteriorat

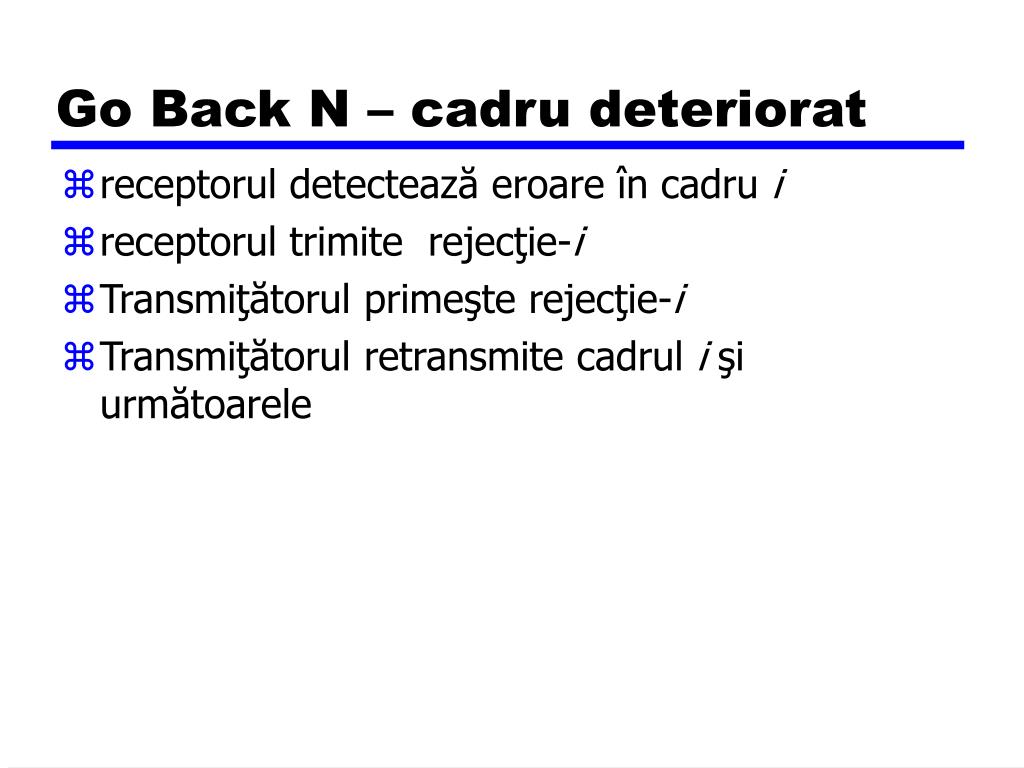

Go Back N – cadru deteriorat
  • receptorul detectează eroareîn cadru i
  • receptorultrimite rejecţie-i
  • Transmiţătorulprimeşte rejecţie-i
  • Transmiţătorul retransmite cadrulişi următoarele
go back n cadru pierdut 1
Go Back N – cadru pierdut (1)
  • Cadruipierdut
  • Transmiţătortrimitei+1
  • Receptorprimeşte cadru i+1în afara secvenţei
  • Receptor trimite reject i
  • Transmiţătorreia transmisia de la cadrul i
go back n cadru pierdut 2

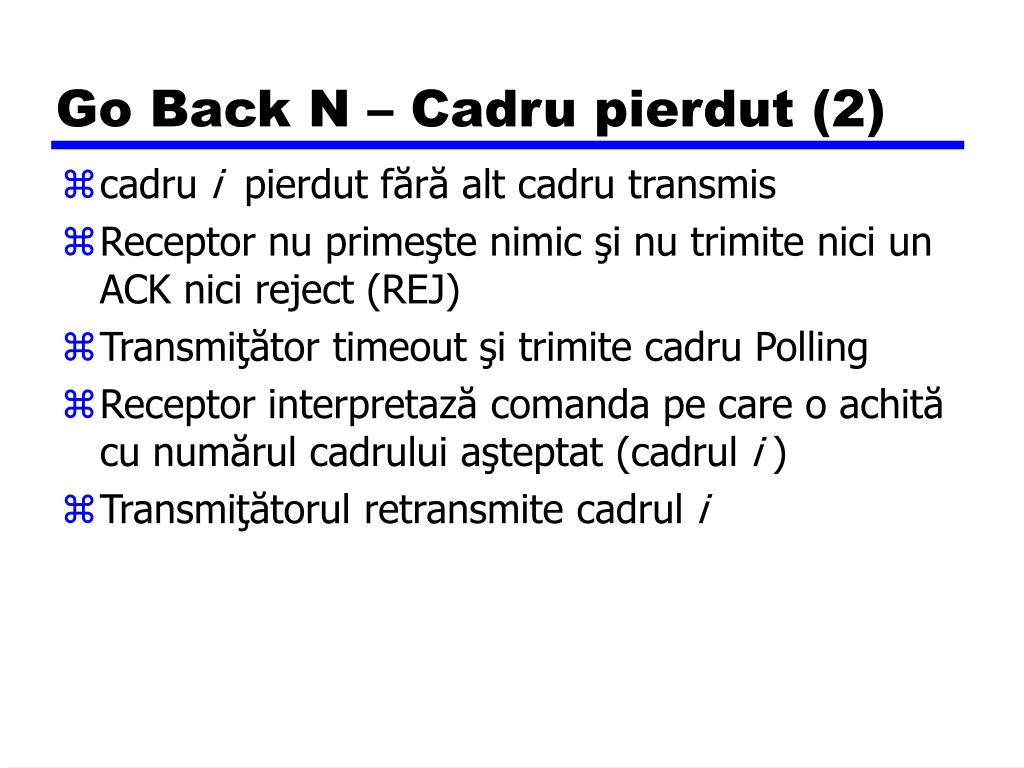

Go Back N – Cadru pierdut (2)
  • cadru ipierdut fără alt cadru transmis
  • Receptor nu primeşte nimic şi nu trimite nici un ACK nici reject (REJ)
  • Transmiţător timeout şi trimite cadru Polling
  • Receptor interpretază comandape care o achită cu numărul cadruluiaşteptat (cadruli )
  • Transmiţătorul retransmite cadruli
go back n ack pierdut
Go Back N – ACK pierdut
  • receptor primeşte cadru işi trimite ACK (i+1) care e pierdut
  • ACKsunt cumulative, deci următorul ACK (i+n) poate ajunge înainte de timeout cadru i
  • Dacă transmiţătorul timeout, va trimite cadru polling
  • Se poate repeta de câteva ori pâna la abortarea procedurii
go back n rej pierdut
Go Back N – REJ pierdută
  • Ca la cadru pierdut (2)
reject selectiv
Reject Selectiv
  • Numit şi retransmisie selectivă
  • Se retransmit doar cadrele rejectate
  • Cadrele următoare sunt memorate şi acceptatede receptor
  • Minimizează retransmisia
  • receptorul trebuie să posede tampoane multe
  • Logică mai complexă la transmiţător
high level data link control

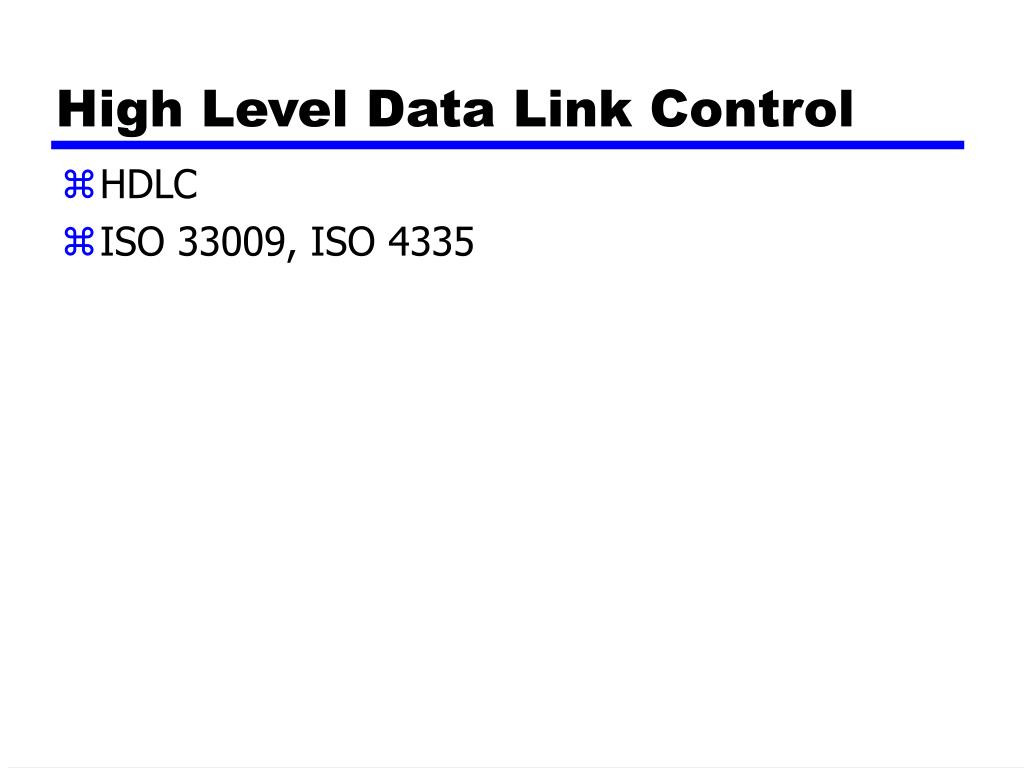

High Level Data Link Control
  • HDLC
  • ISO 33009, ISO 4335
hdlc tipuri de sta ii
HDLC Tipuri de Staţii
  • Primare
    • Controlează operaţiile pe legătură
    • cadreletrimise se numesc comenzi
    • Menţine legături logice separate cu fiecare staţie secundară
  • Secundare
    • Sub controlul staţiei primare
    • cadrele transmise se numesc răspuns
  • Combinate
    • Pot transmite şi comenzi şi răspuns
hdlc configura ii de linie
HDLC configuraţii de linie
  • Dezechilibrat Unbalanced
    • O staţie primară şi una sau mai multe secundare
    • Suportă full duplex şi half duplex
  • Echilibrat Balanced
    • Două staţii combinate
    • Suportă full duplex şi half duplex
hdlc moduri de transfer 1

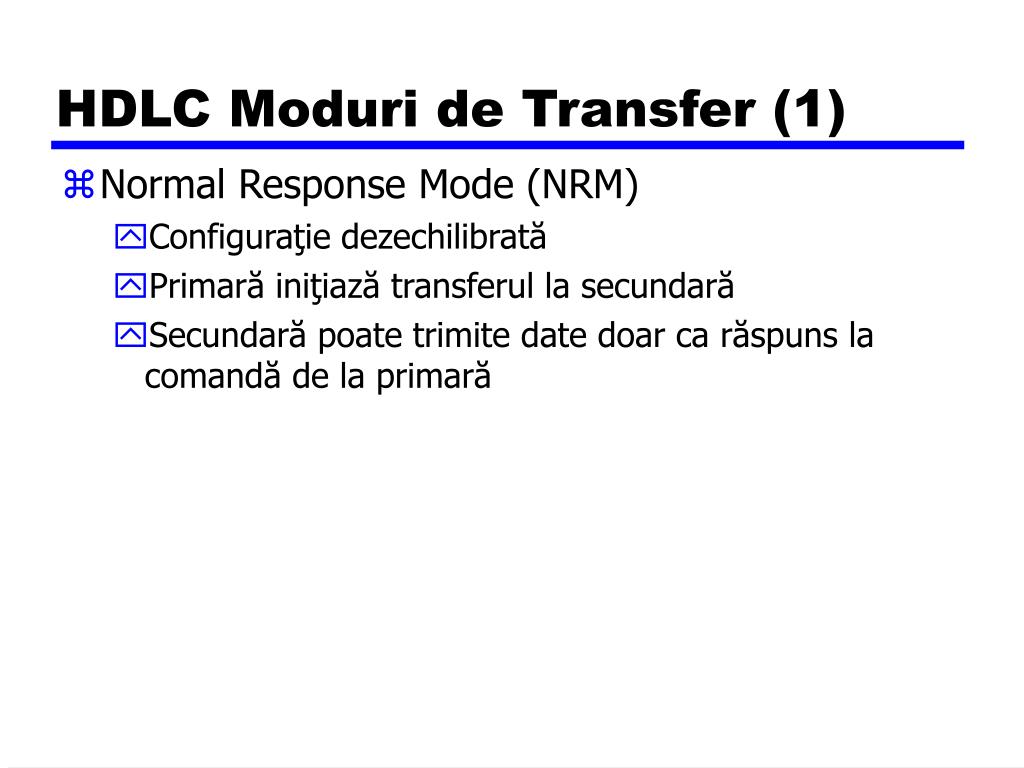

HDLC Moduri de Transfer (1)
  • Normal Response Mode (NRM)
    • Configuraţie dezechilibrată
    • Primară iniţiază transferulla secundară
    • Secundarăpoate trimite date doar ca răspuns la comandă de la primară
hdlc moduri de transfer 2
HDLC Moduri de Transfer(2)
  • Asynchronous Balanced Mode (ABM)
    • Configuraţie echilibrată
    • Oricare staţie poate iniţia transferul fără a cere permisiune
    • Cea mai utilizată
    • Fără overhead de interogare (polling)
hdlc moduri de transfer 3

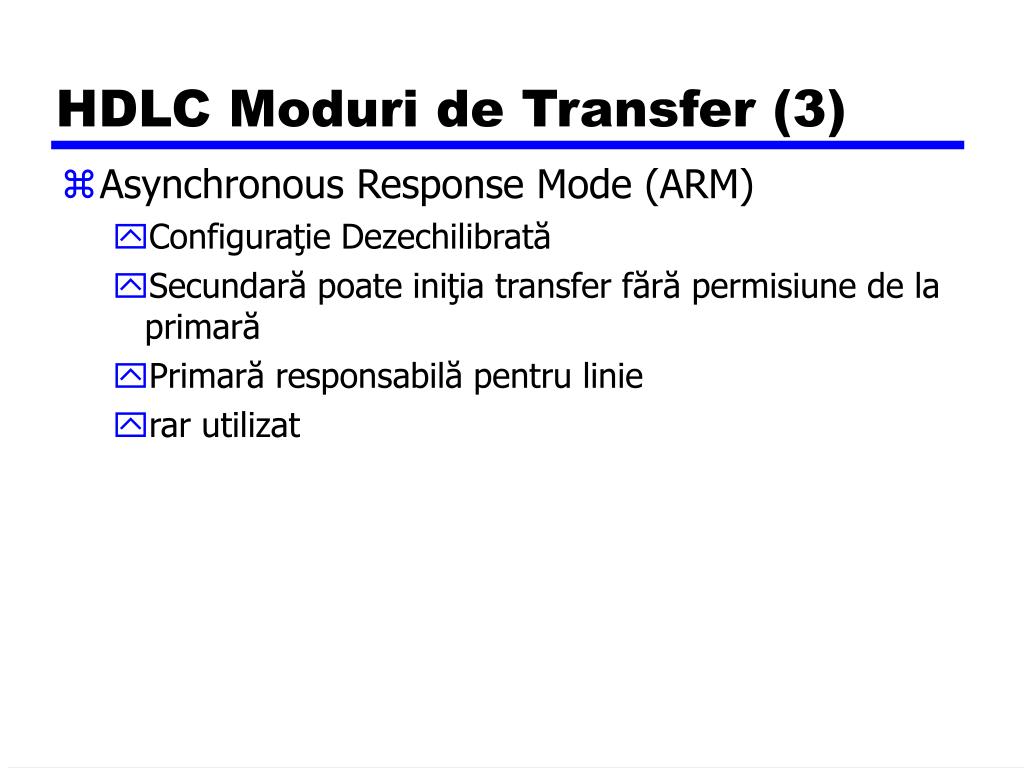

HDLC Moduri de Transfer(3)
  • Asynchronous Response Mode (ARM)
    • Configuraţie Dezechilibrată
    • Secundară poate iniţia transfer fără permisiune de la primară
    • Primară responsabilă pentru linie
    • rarutilizat
structura cadru lui

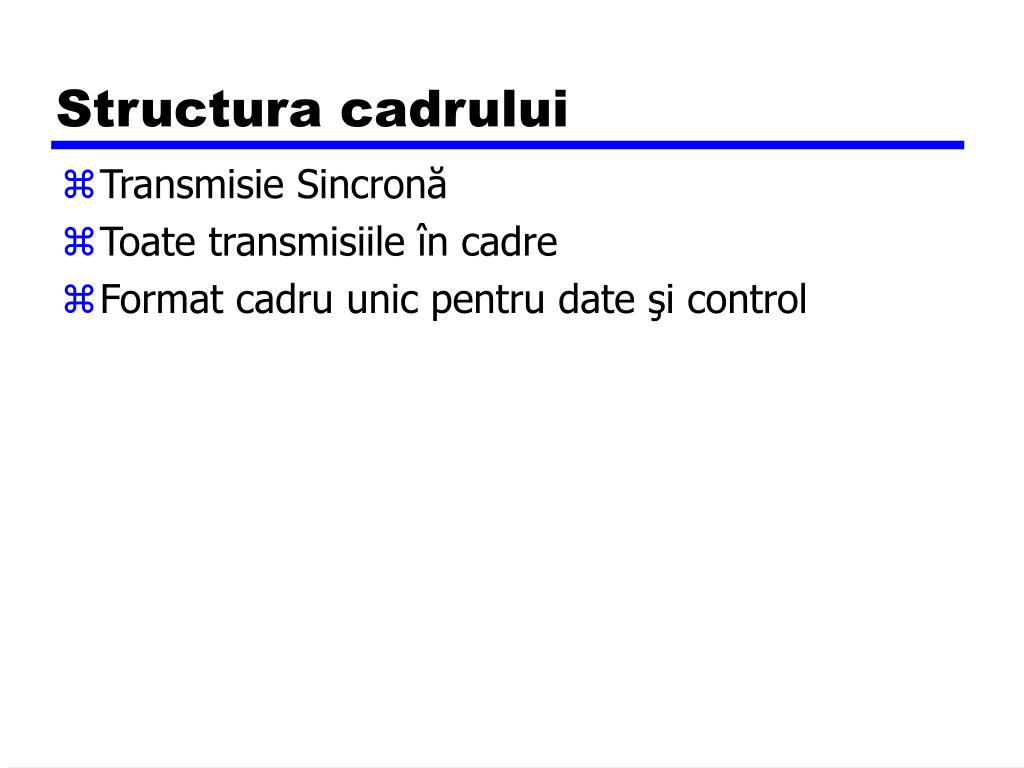

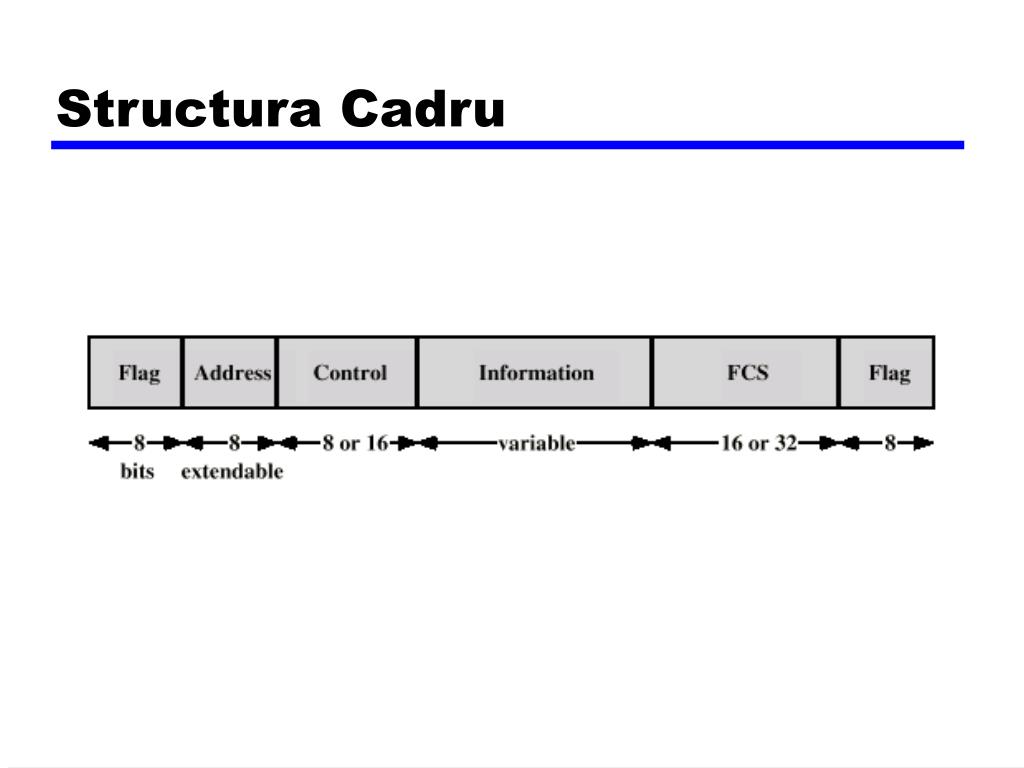

Structura cadrului
  • Transmisie Sincronă
  • Toate transmisiileîn cadre
  • Format cadru unicpentru date şi control
c mpul flag
Câmpul Flag
  • Delimitează cadru la ambele capete
  • 01111110
  • Poate încheia un cadru şi începe altul
  • receptorul caută secvenţă flag pentru sincronizare
  • Bit stuffing utilizat pentru a evita confuziacu date conţinând 01111110
    • 0 inseratdupă secvenţă de cinci 1
    • Dacă receptor detecteazăcinci 1 verifică următorul bit
    • Dacă 0, este şters
    • Dacă 1 şi al 7-lea bit e 0, acceptatca flag
    • Dacă al 6-leaşi al 7-lea bit 1, transmiţător indică abort
bit stuffing
Bit Stuffing
  • Exemplu cu erori
c mpul adres

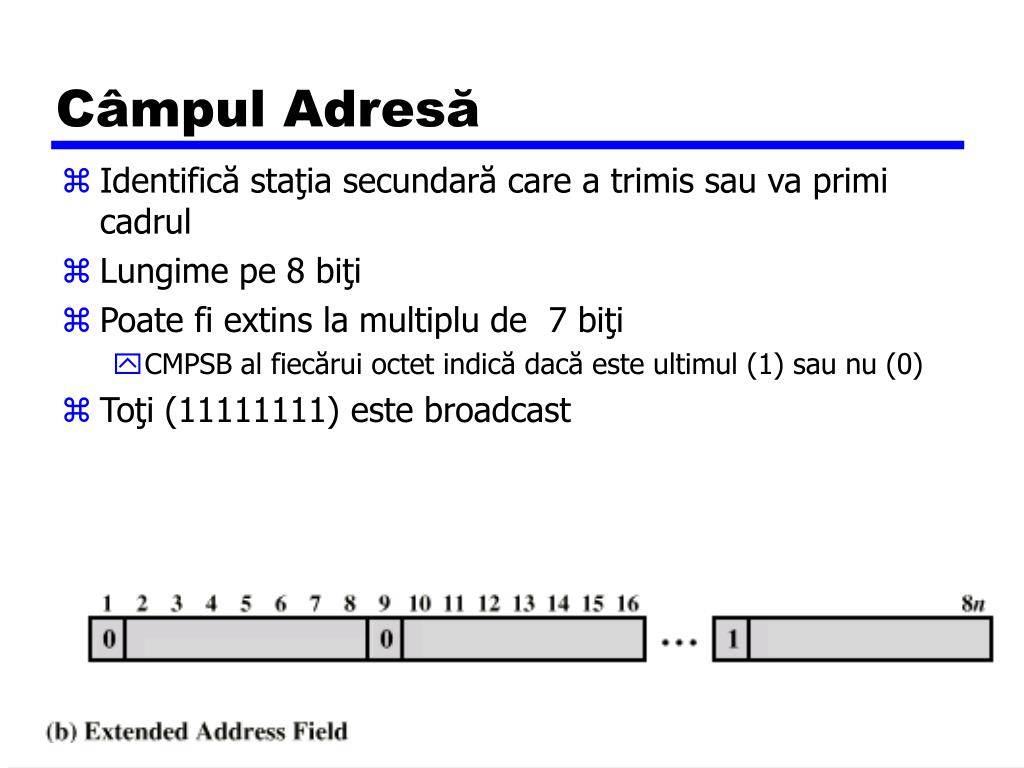

Câmpul Adresă
  • Identifică staţia secundarăcare a trimis sau va primi cadrul
  • Lungime pe 8 biţi
  • Poate fi extins la multiplu de 7 biţi
    • CMPSB al fiecărui octet indicădacă este ultimul (1) sau nu (0)
  • Toţi (11111111) este broadcast
c mpul de control
Câmpul de control
  • Diferitpt. diferite tipuri de cadre
    • Informaţie Date - datede transmisla nivel superior
      • Control flux şi erori piggybacked în cadre de date
    • Supervisory - ARQ dacă nu piggyback
    • Unnumbered – control suplimentar
  • Primul sau primii doi biţi determină tipul de cadru
bit poll final

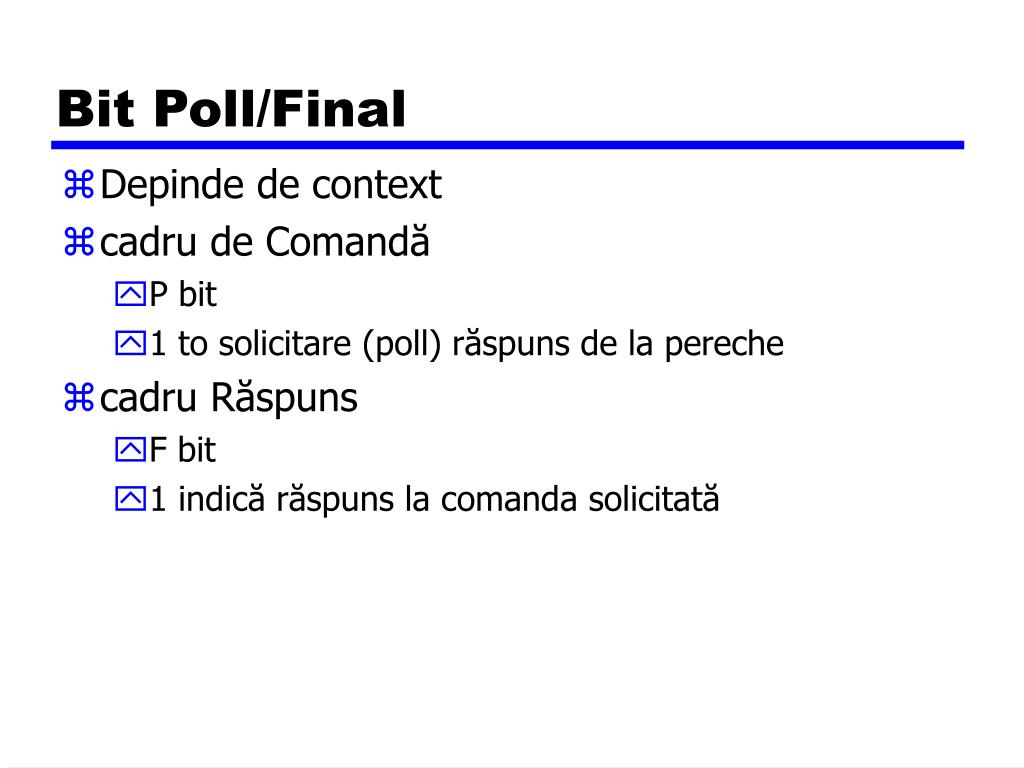

Bit Poll/Final
  • Depinde de context
  • cadru de Comandă
    • P bit
    • 1 to solicitare (poll) răspuns de la pereche
  • cadru Răspuns
    • F bit
    • 1 indică răspuns la comanda solicitată
c mpul informa ie date
Câmpul Informaţie (Date)
  • Numai în cadre de date sau nenumerotate
  • Trebuie să conţină număr întreg de octeţi
  • lungime variabilă
c mp frame check sequence

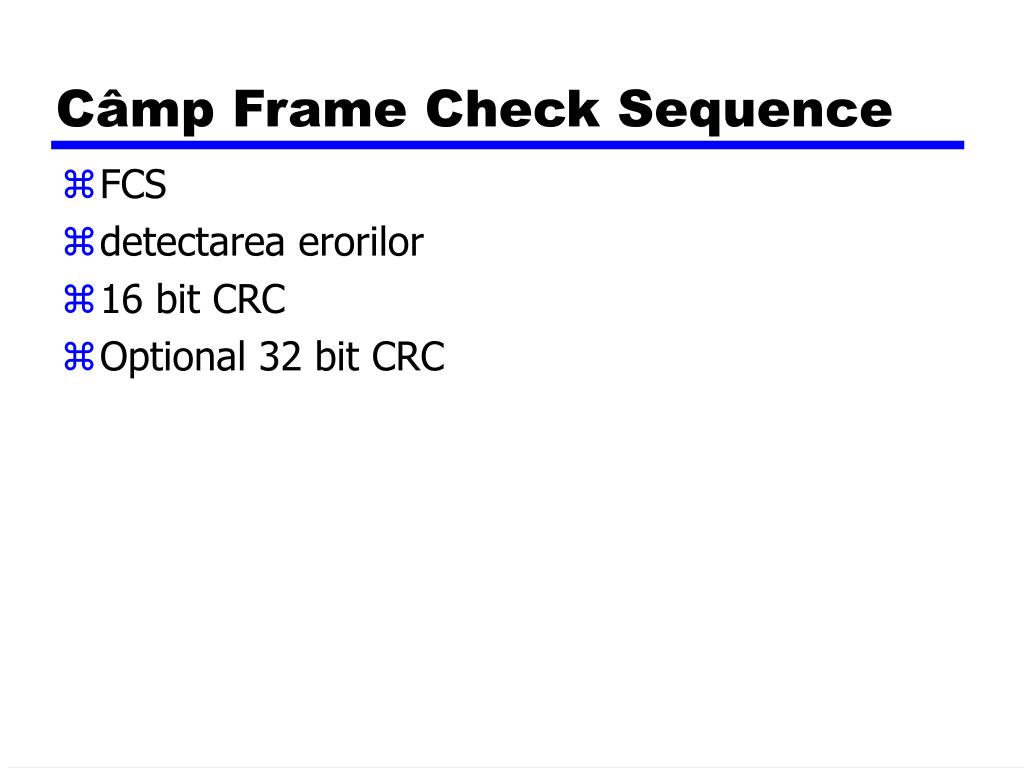

Câmp Frame Check Sequence
  • FCS
  • detectarea erorilor
  • 16 bit CRC
  • Optional 32 bit CRC
hdlc mod de opera re

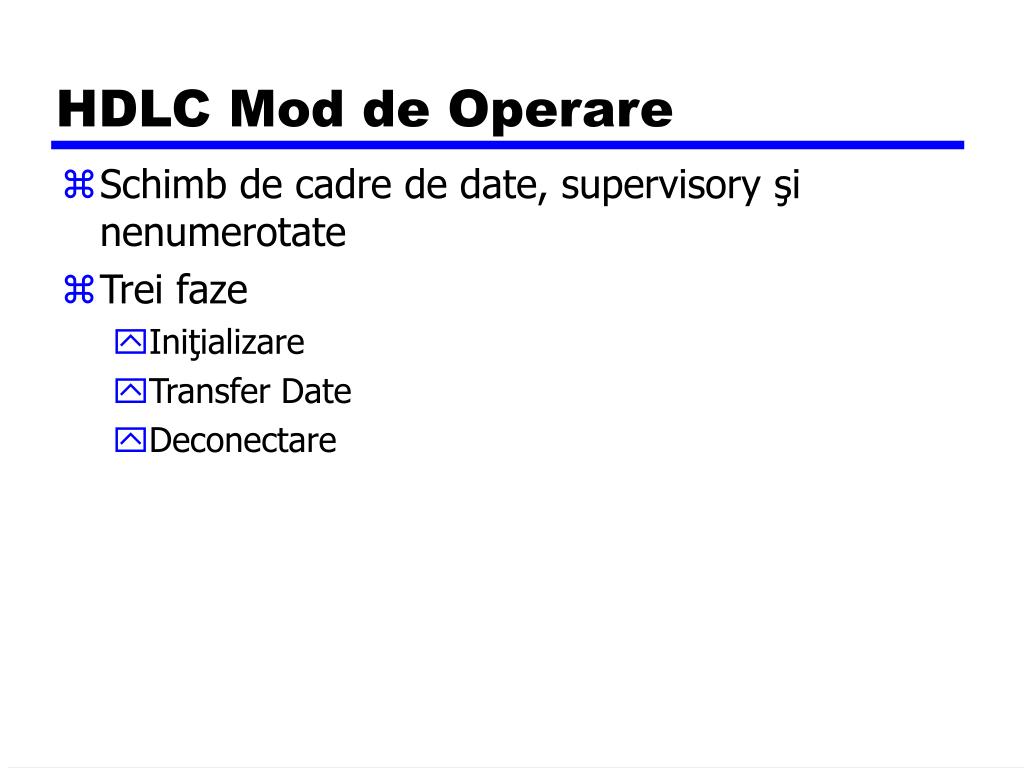

HDLC Mod de Operare
  • Schimb de cadre de date, supervisory şi nenumerotate
  • Trei faze
    • Iniţializare
    • Transfer Date
    • Deconectare
alte protocoale cld lapb lapd
AlteProtocoale CLD (LAPB,LAPD)
  • Link Access Procedure, Balanced (LAPB)
    • Partea X.25 (ITU-T)
    • Subset al HDLC - ABM
    • Point to point între sistem şi nod reţea de comutare de pachete
  • Link Access Procedure, D-Channel
    • ISDN (ITU-D)
    • ABM
    • Always 7-bit sequence numbers (no 3-bit)
    • 16 bit address field contains two sub-addresses
      • One for device and one for user (next layer up)
alte protocoale cld llc

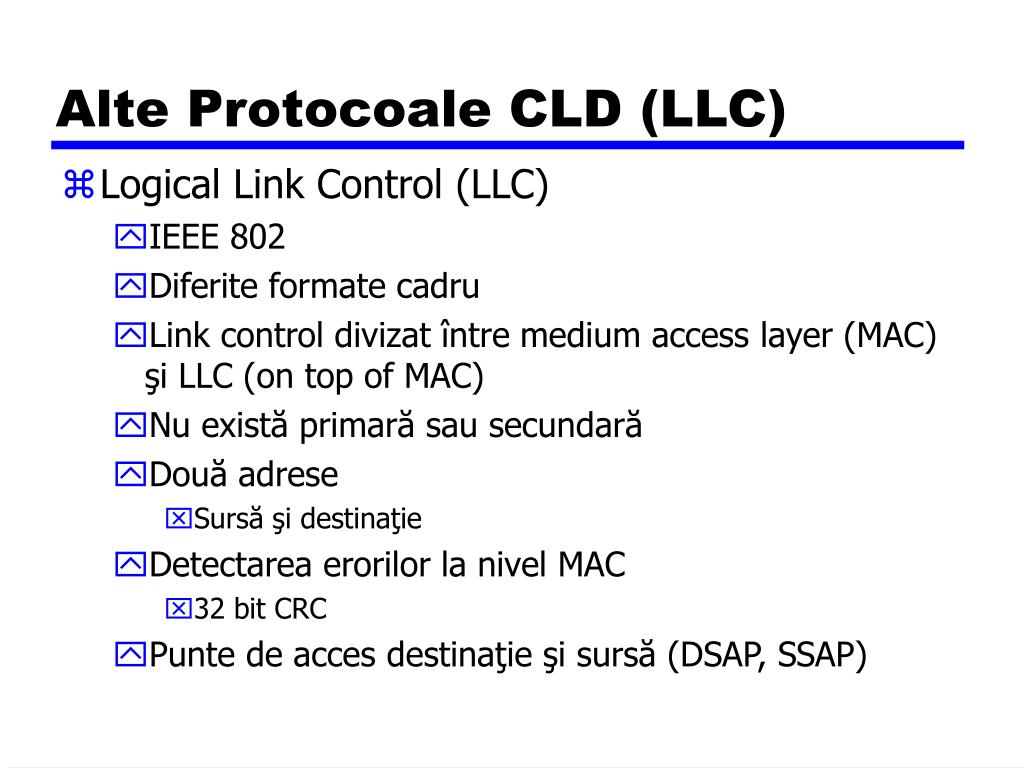

AlteProtocoale CLD (LLC)
  • Logical Link Control (LLC)
    • IEEE 802
    • Diferite formate cadru
    • Link control divizat între medium access layer (MAC) şi LLC (on top of MAC)
    • Nu există primarăsau secundară
    • Două adrese
      • Sursă şi destinaţie
    • Detectarea erorilor la nivel MAC
      • 32 bit CRC
    • Punte de acces destinaţieşi sursă (DSAP, SSAP)
alte protocoale cld frame relay 1

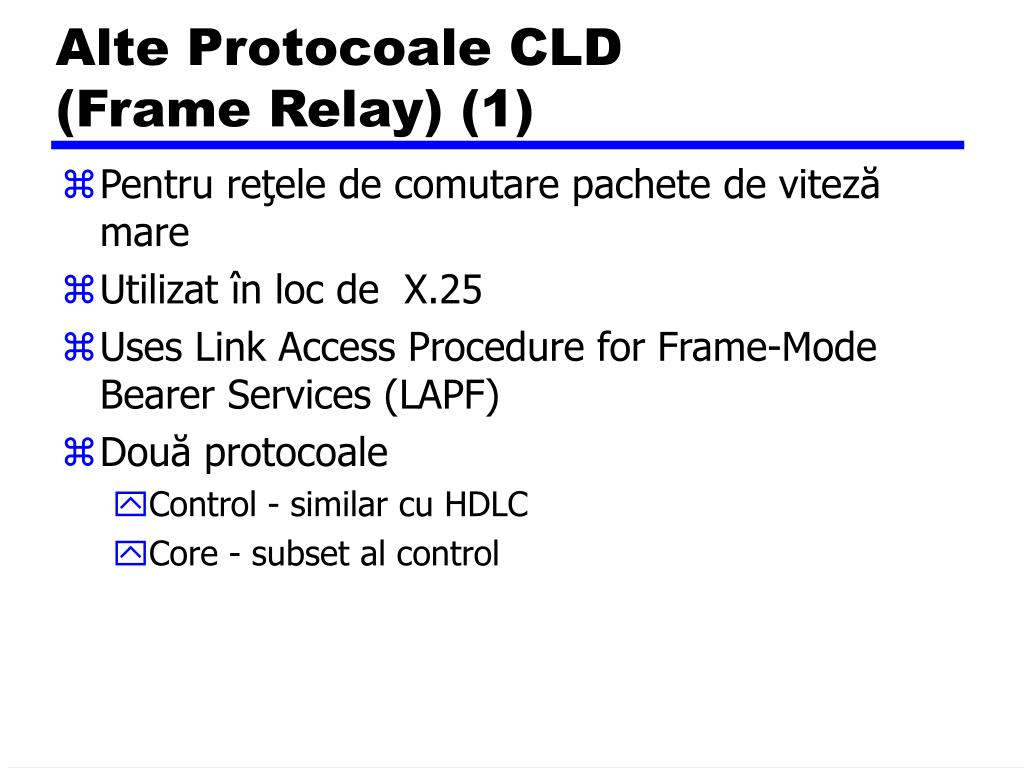

AlteProtocoale CLD(Frame Relay) (1)
  • Pentru reţele de comutare pachete de viteză mare
  • Utilizat în loc de X.25
  • Uses Link Access Procedure for Frame-Mode Bearer Services (LAPF)
  • Două protocoale
    • Control - similar cu HDLC
    • Core - subset al control
alte protocoale cld frame relay 2
AlteProtocoale CLD(Frame Relay) (2)
  • ABM
  • 7-biţipentru numere de secvenţă
  • 16 bit CRC
  • 2, 3 sau 4 octeţipentru adresă
  • Data link connection identifier (DLCI)
    • Identifică congestia locală
bibliografie
Bibliografie
  • Stallings chapter 7
  • Web sites on HDLC, frame relay, Ethernet and ATM
