slide1

Habitabilidad y confort

Confort visual

Miguel Beltrán

Cynthia Benítez

Laura Cifuentes

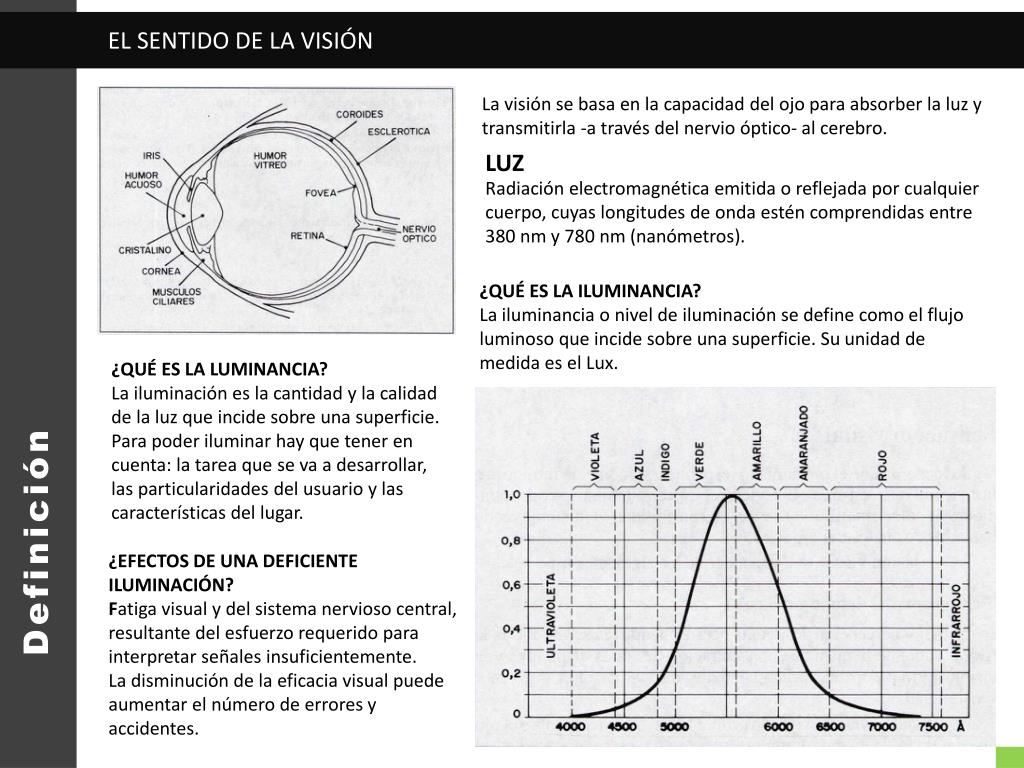

slide2

EL SENTIDO DE LA VISIÓN

La visión se basa en la capacidad del ojo para absorber la luz y transmitirla -a través del nervio óptico- al cerebro.

LUZ

Radiación electromagnética emitida o reflejada por cualquier cuerpo, cuyas longitudes de onda estén comprendidas entre 380 nm y 780 nm(nanómetros).

¿QUÉ ES LA ILUMINANCIA?

La iluminancia o nivel de iluminación se define como el flujo luminoso que incide sobre una superficie. Su unidad de medida es el Lux.

¿QUÉ ES LA LUMINANCIA?

La iluminación es la cantidad y la calidad de la luz que incide sobre una superficie. Para poder iluminar hay que tener en cuenta: la tarea que se va a desarrollar, las particularidades del usuario y las características del lugar.

Definición

¿EFECTOS DE UNA DEFICIENTE ILUMINACIÓN?

Fatiga visual y del sistema nervioso central, resultante del esfuerzo requerido para interpretar señales insuficientemente.

La disminución de la eficacia visual puede aumentar el número de errores y accidentes.

slide3

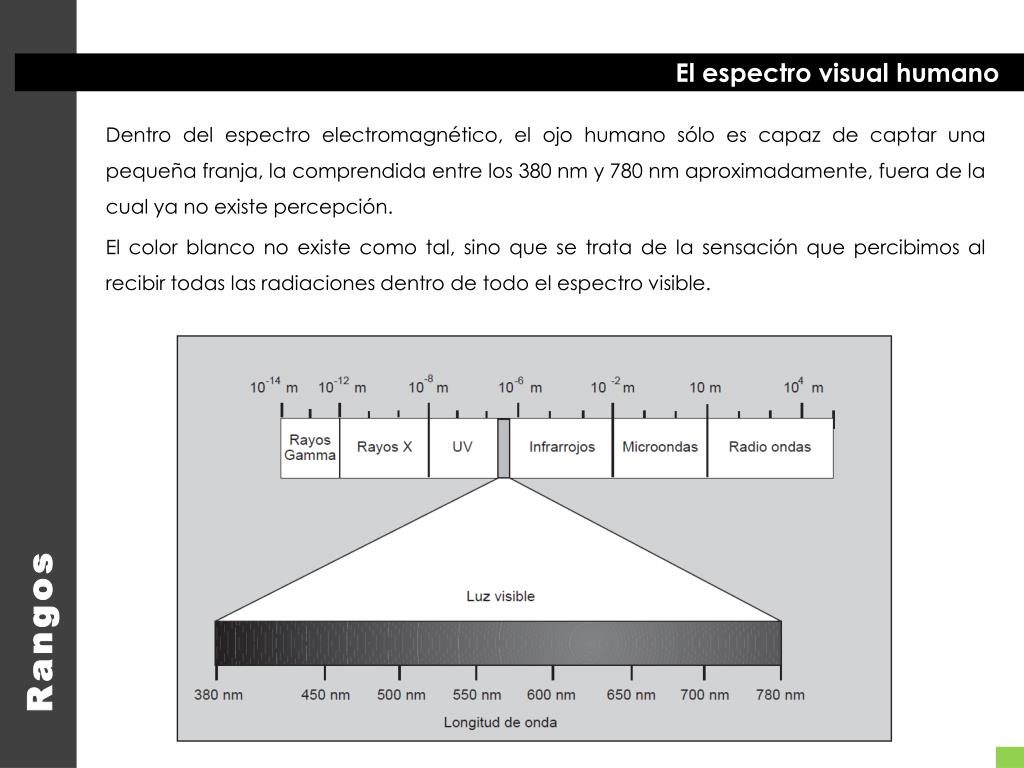

El espectro visual humano

Dentro del espectro electromagnético, el ojo humano sólo es capaz de captar una pequeña franja, la comprendida entre los 380 nm y 780 nm aproximadamente, fuera de la cual ya no existe percepción.

El color blanco no existe como tal, sino que se trata de la sensación que percibimos al recibir todas las radiaciones dentro de todo el espectro visible.

Rangos

slide4

El campo visual

El ojo trabaja mucho más relajado observando objetos relativamente lejanos, los objetos cercanos requieren un mayor esfuerzo de observación.

El azul y el verde se consideran colores reposantes porque dan una sensación de lejanía.

La acomodación es la capacidad del ojo para enfocar los objetos situados a distancias variables. La velocidad y precisión en la acomodación aumentan con el nivel de iluminación y con el contraste entre el objeto observado y el fondo.

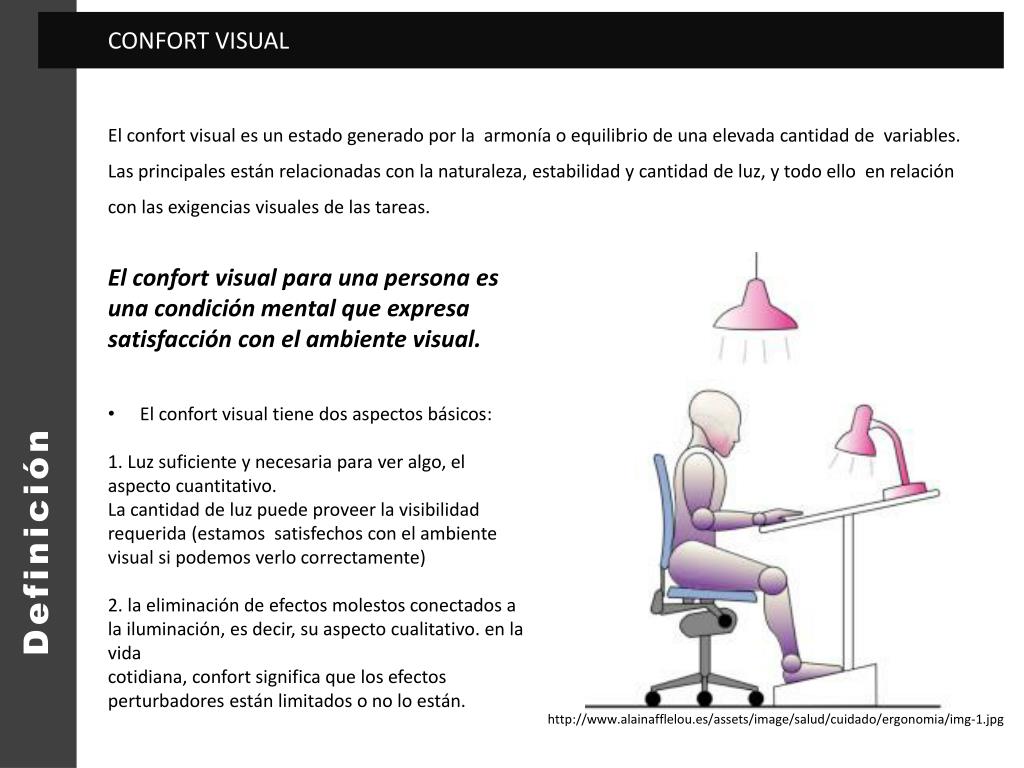

slide5

CONFORT VISUAL

El confort visual es un estado generado por la armonía o equilibrio de una elevada cantidad de variables. Las principales están relacionadas con la naturaleza, estabilidad y cantidad de luz, y todo ello en relación con las exigencias visuales de las tareas.

  • El confort visual para una persona es una condición mental que expresa satisfacción con el ambiente visual.
  • El confort visual tiene dos aspectos básicos:
  • 1. Luz suficiente y necesaria para ver algo, el aspecto cuantitativo.
  • La cantidad de luz puede proveer la visibilidad requerida (estamos satisfechos con el ambiente visual si podemos verlo correctamente)
  • 2. la eliminación de efectos molestos conectados a la iluminación, es decir, su aspecto cualitativo. en la vida
  • cotidiana, confort significa que los efectos perturbadores están limitados o no lo están.

Definición

http://www.alainafflelou.es/assets/image/salud/cuidado/ergonomia/img-1.jpg

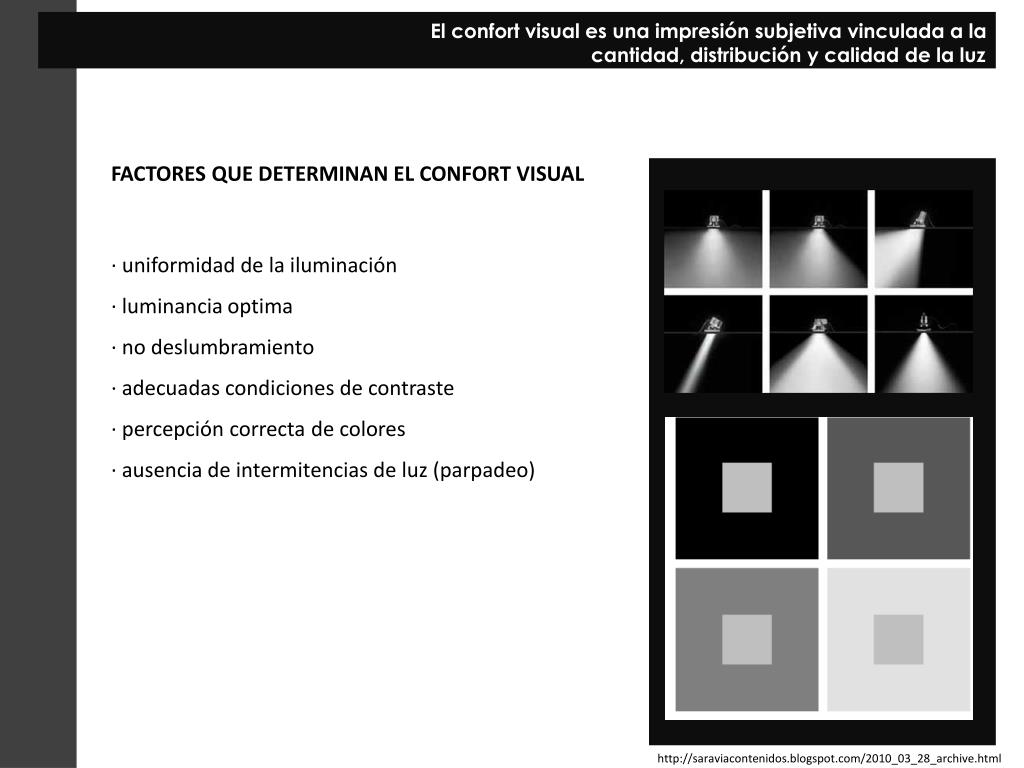

slide6

El confort visual es una impresión subjetiva vinculada a la cantidad, distribución y calidad de la luz

FACTORES QUE DETERMINAN EL CONFORT VISUAL

· uniformidad de la iluminación

· luminancia optima

· no deslumbramiento

· adecuadas condiciones de contraste

· percepción correcta de colores

· ausencia de intermitencias de luz (parpadeo)

http://saraviacontenidos.blogspot.com/2010_03_28_archive.html

slide7

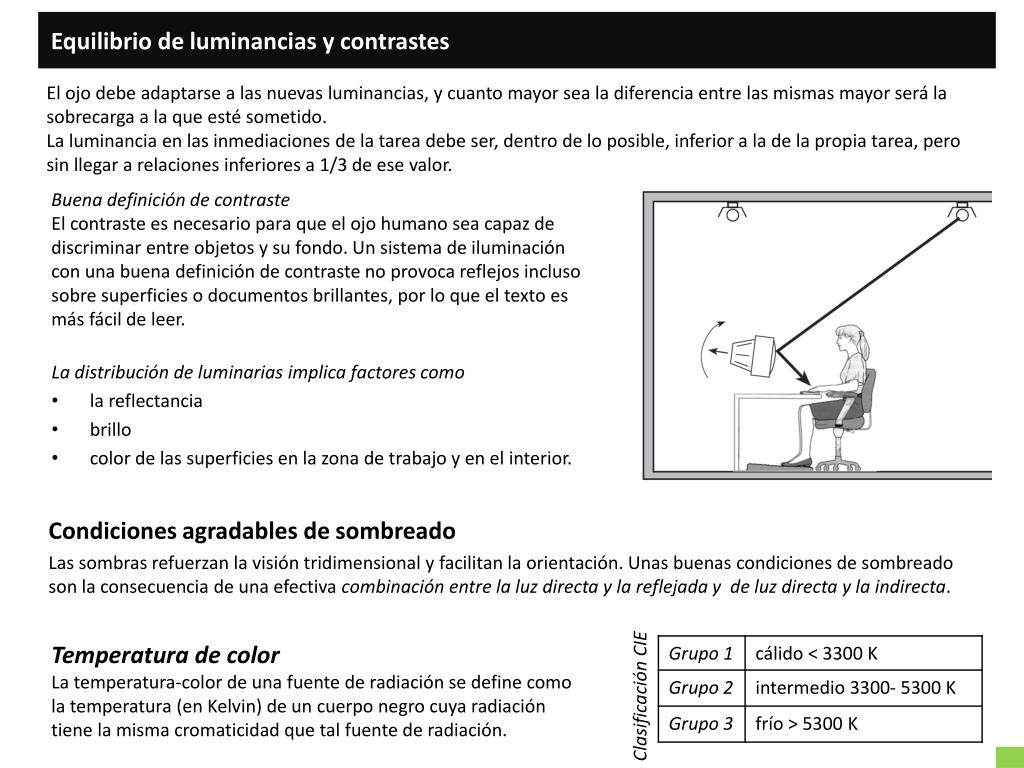

Equilibrio de luminancias y contrastes

El ojo debe adaptarse a las nuevas luminancias, y cuanto mayor sea la diferencia entre las mismas mayor será la sobrecarga a la que esté sometido.

La luminancia en las inmediaciones de la tarea debe ser, dentro de lo posible, inferior a la de la propia tarea, pero sin llegar a relaciones inferiores a 1/3 de ese valor.

Buena definición de contraste

El contraste es necesario para que el ojo humano sea capaz de discriminar entre objetos y su fondo. Un sistema de iluminación con una buena definición de contraste no provoca reflejos incluso sobre superficies o documentos brillantes, por lo que el texto es más fácil de leer.

La distribución de luminarias implica factores como

  • la reflectancia
  • brillo
  • color de las superficies en la zona de trabajo y en el interior.

Condiciones agradables de sombreado

Las sombras refuerzan la visión tridimensional y facilitan la orientación. Unas buenas condiciones de sombreado son la consecuencia de una efectiva combinación entre la luz directa y la reflejada y de luz directa y la indirecta.

Temperatura de color

La temperatura-color de una fuente de radiación se define como la temperatura (en Kelvin) de un cuerpo negro cuya radiación tiene la misma cromaticidad que tal fuente de radiación.

Clasificación CIE

slide8

Color adecuado

A lo largo del día la apariencia de la luz natural va cambiando. La luz artificial puede también producirse con diferentes apariencias o colores, y esto tiene una influencia en el estado de ánimo de la gente.

las fuentes de luz artificial se clasifican según su apariencia de color.

La aplicación de los colores en la iluminación.

  • Objetivos fundamentales en la utilización de los colores:
  • Señalizar con precisión y claridad, en especial lo relativos a seguridad.
  • Crear un ambiente de confort visual, eligiendo colores más bien claros, y de confort psicológico.
  • Lograr un incremento del rendimiento, a consecuencia de haber reducido el malestar y la fatiga.
  • Decorar estéticamente los locales.
  • Cualidades subjetivas asociadas a los colores.
  • Cualidad térmica: La creencia de que un color es más caliente o más frío no afecta a la comodidad térmica real.
  • Cualidad cinética: Los matices cálidos ejerzan atracción, mientras que los matices frescos producen retracción, determina que bajo la influencia de los primeros el tiempo parezca más corto y las horas pasen rápidamente. Ej. en un local donde se ha de realizar un trabajo monótono se recomendaría el uso de matices cálidos que hagan subestimar el tiempo y contrarresten el aburrimiento.
  • Cualidad percutora: La variación del tamaño en función del color. los colores cálidos se proyectan tras la retina obligando al cristalino a aumentar su convexidad, por lo que dan sensación de mayor extensión; los colores fríos, por el contrario, son enfocados delante de la retina haciendo que el cristalino aumente su concavidad, por lo cual la superficie parece más pequeña.

tiempo más largo

tiempo más corto

Más extenso

Más pequeño

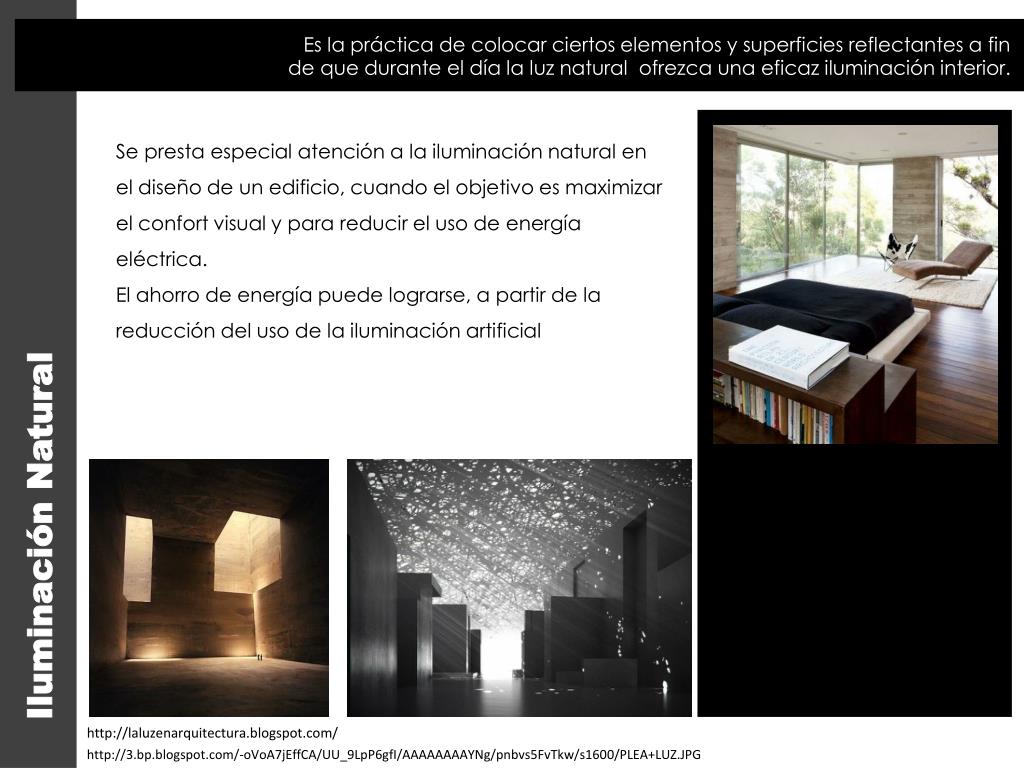

slide9

Es la práctica de colocar ciertos elementos y superficies reflectantes a fin de que durante el día la luz natural  ofrezca una eficaz iluminación interior.

Se presta especial atención a la iluminación natural en el diseño de un edificio, cuando el objetivo es maximizar el confort visual y para reducir el uso de energía eléctrica.

El ahorro de energía puede lograrse, a partir de la reducción del uso de la iluminación artificial

Iluminación Natural

http://laluzenarquitectura.blogspot.com/

http://3.bp.blogspot.com/-oVoA7jEffCA/UU_9LpP6gfI/AAAAAAAAYNg/pnbvs5FvTkw/s1600/PLEA+LUZ.JPG

slide10

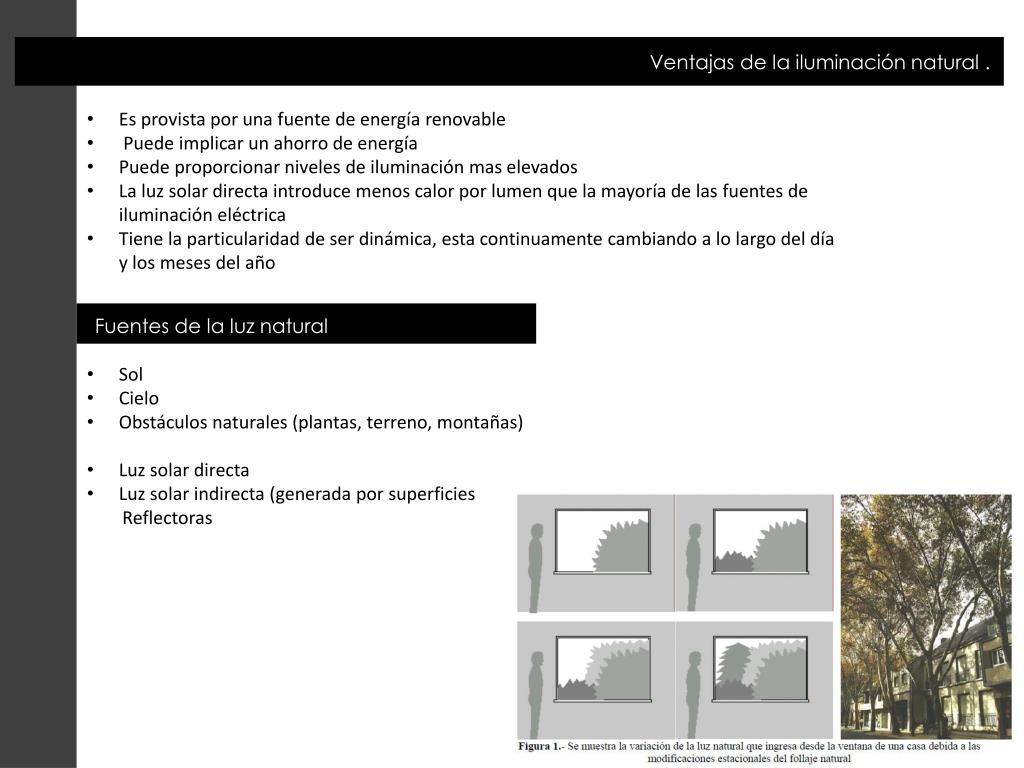

Ventajas de la iluminación natural .

  • Es provista por una fuente de energía renovable
  • Puede implicar un ahorro de energía
  • Puede proporcionar niveles de iluminación mas elevados
  • La luz solar directa introduce menos calor por lumen que la mayoría de las fuentes de iluminación eléctrica
  • Tiene la particularidad de ser dinámica, esta continuamente cambiando a lo largo del día y los meses del año

Fuentes de la luz natural

  • Sol
  • Cielo
  • Obstáculos naturales (plantas, terreno, montañas)
  • Luz solar directa
  • Luz solar indirecta (generada por superficies
  • Reflectoras
slide11

El objetivo de diseñar ambientes adecuados para la visión no es proporcionar luz, sino permitir que las personas reconozcan sin errores lo que ven, en un tiempo adecuado y sin fatigarse.

También es importante el impacto psicológico de la ausencia de vistas al exterior.

Una buena orientación y una distancia correcta entre edificios favorecen la incidencia de luz natural.

La proporción de superficie acristalada y la disposición de las ventanas deberían garantizar una iluminación natural adecuada en el interior de los edificios.

Tanto la iluminación natural como la artificial deberían cumplir ciertos requisitos fisiológicos y de salud: intensidad óptima, similar luminosidad, protección contra el deslumbramiento, ausencia de sombras y contraste adecuado.

Siempre que sea posible, los espacios deberían disponer de ventanas o lucernarios que permitan que los ocupantes mantengan cierto contacto visual con el exterior.

En el hogar …

http://www.arquitecturayecosistema.com/buscando-la-forma-y-orientacion-optima-de-los-edificios/

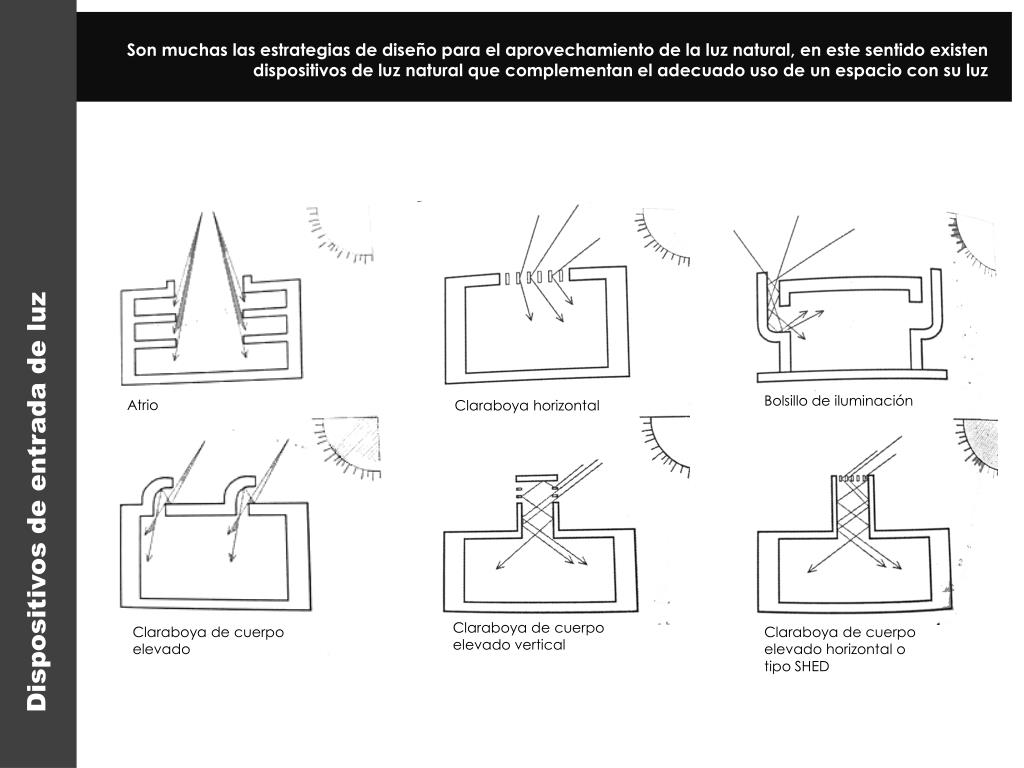

slide12

Son muchas las estrategias de diseño para el aprovechamiento de la luz natural, en este sentido existen dispositivos de luz natural que complementan el adecuado uso de un espacio con su luz

Bolsillo de iluminación

Atrio

Claraboya horizontal

Dispositivos de entrada de luz

Claraboya de cuerpo elevado vertical

Claraboya de cuerpo elevado

Claraboya de cuerpo elevado horizontal o tipo SHED

slide13

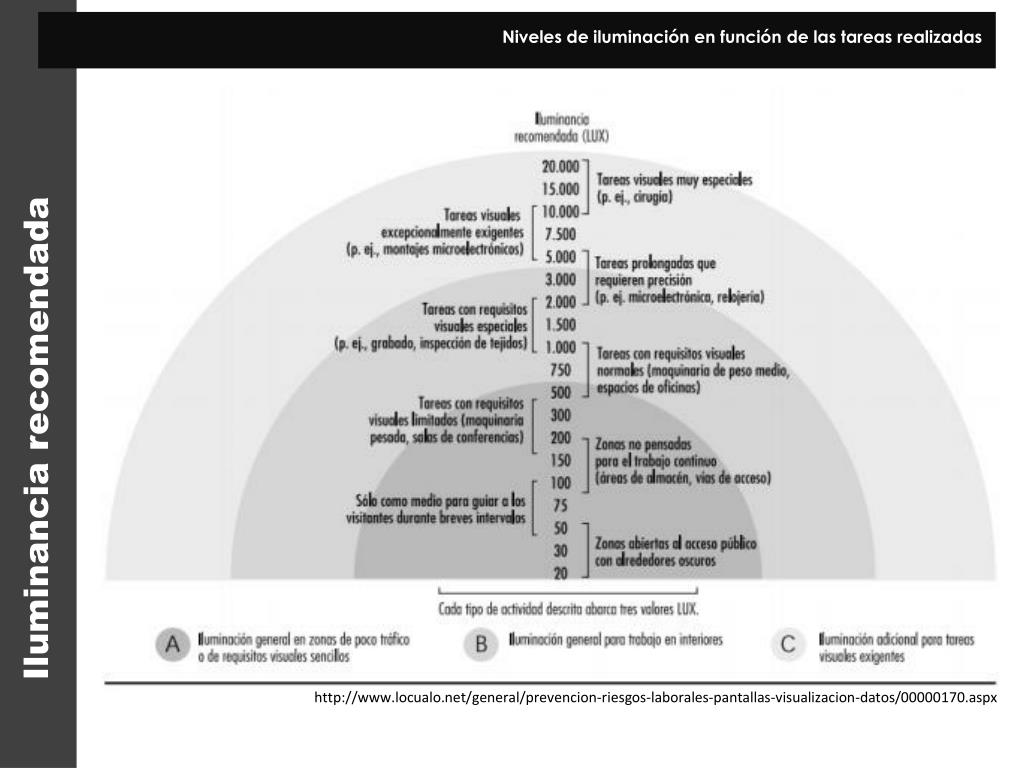

Niveles de iluminación en función de las tareas realizadas

Iluminancia recomendada

http://www.locualo.net/general/prevencion-riesgos-laborales-pantallas-visualizacion-datos/00000170.aspx

fuentes luminosas

Lámparas

Fuentes luminosas

Halógenas

De incandescencia

Fluorescentes

Son de incandescencia pero contienen un halógeno.

Rendimiento luminoso:

• Iluminación doméstica y decorativa

• En iluminaciones concentradas

• En espacios pequeños y limitados

• Alumbrado de máquinas, etc.

• Entre 10 y 15 lum/watt.

• 20 lum/wat

• Entre 60 - 85 lum/watt

Vida media aproximada:

• 7.500 horas, según las variaciones de tensión en la red y encendidos.

• 2000 horas

• 1.000 horas.

Potencia:

Propiedades:

• Entre 15 y 15.000 vatios.

• Entres 50 y 2.000 vatios

• Máximo 250 watt

Otras:

• Costo elevado

• Son muy delicadas con la temperatura, se funden si la luminaria no está bien diseñada para permitir evacuar el calor.

• Funciona con corriente alterna o continua.

• Seguridad y rapidez de encendido.

• Sencillez de montaje y economía en primera instalación.

• Proporciona una luz acogedora.

• Emite mucho calor por vatio consumido.

• Arranque rápido

• Costo inicial superior al de incandescencia

• Poco eficaz para áreas altas y estrechas

• Proporciona brillo bajo (baja luminancia)

• Son muy afectadas por la temperatura, óptima 38-48 °C

• Oficinas y talleres de no mucha altura

• Cuando es necesaria una fuente luminosa alargada

• Para mejorar el rendimiento de los colores.

Aplicaciones:

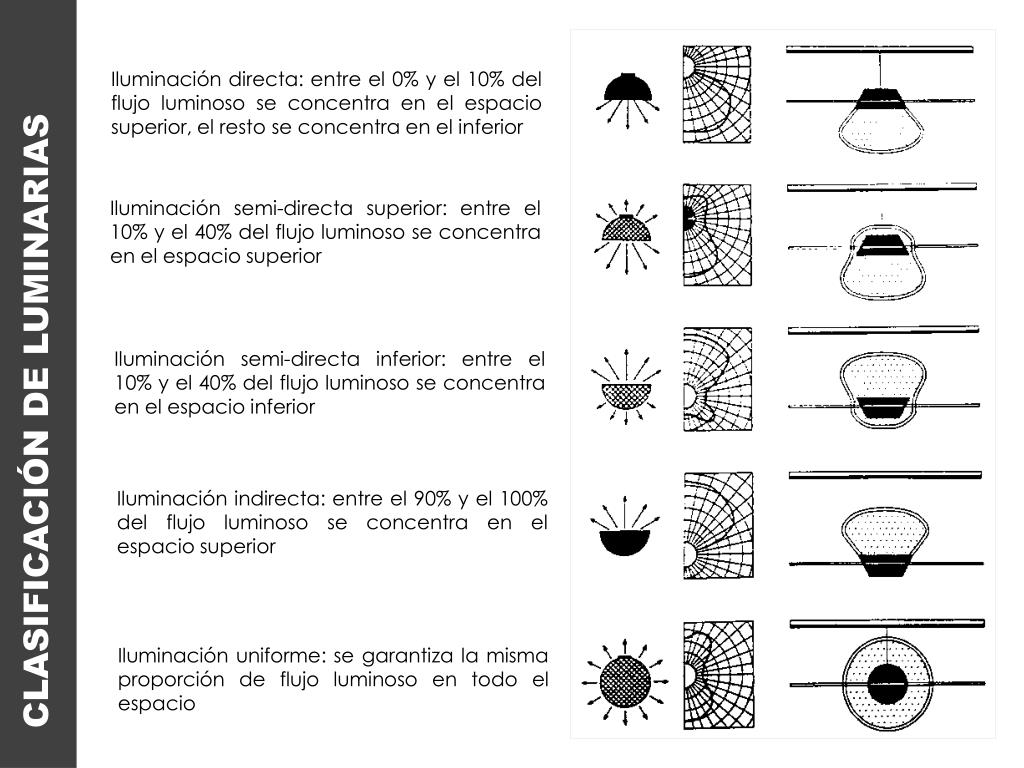

slide15

Iluminación directa: entre el 0% y el 10% del flujo luminoso se concentra en el espacio superior, el resto se concentra en el inferior

Iluminación semi-directa superior: entre el 10% y el 40% del flujo luminoso se concentra en el espacio superior

Iluminación semi-directa inferior: entre el 10% y el 40% del flujo luminoso se concentra en el espacio inferior

CLASIFICACIÓN DE LUMINARIAS

Iluminación indirecta: entre el 90% y el 100% del flujo luminoso se concentra en el espacio superior

Iluminación uniforme: se garantiza la misma proporción de flujo luminoso en todo el espacio

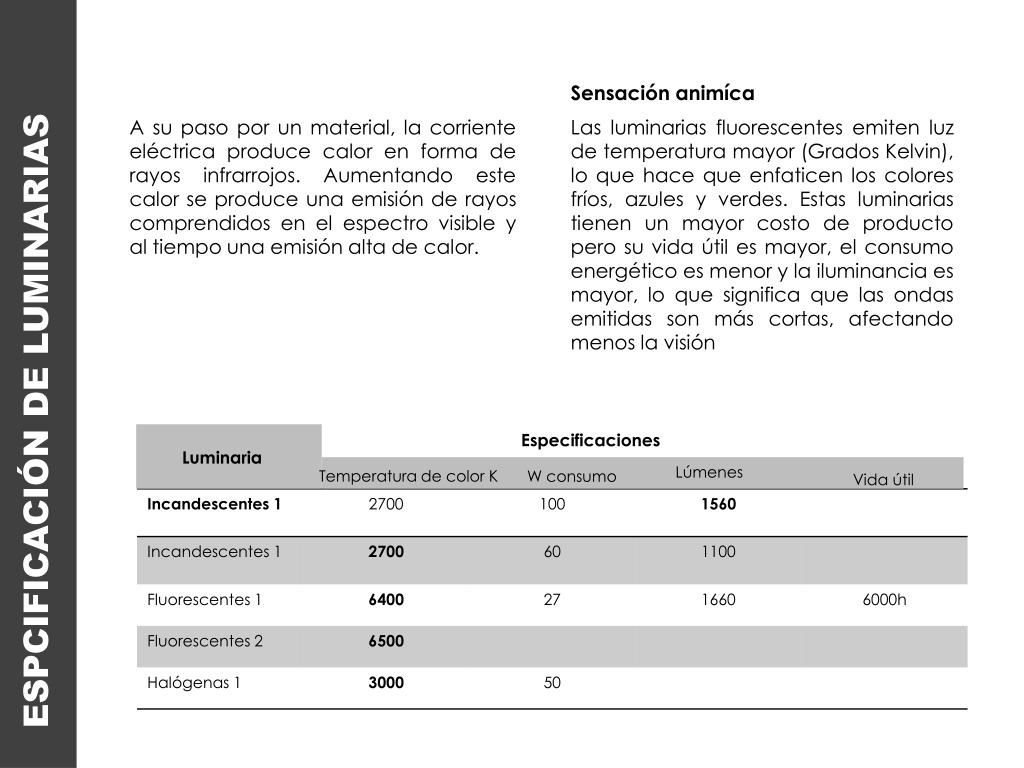

slide16

Sensación animíca

A su paso por un material, la corriente eléctrica produce calor en forma de rayos infrarrojos. Aumentando este calor se produce una emisión de rayos comprendidos en el espectro visible y al tiempo una emisión alta de calor.

Las luminarias fluorescentes emiten luz de temperatura mayor (Grados Kelvin), lo que hace que enfaticen los colores fríos, azules y verdes. Estas luminarias tienen un mayor costo de producto pero su vida útil es mayor, el consumo energético es menor y la iluminancia es mayor, lo que significa que las ondas emitidas son más cortas, afectando menos la visión

ESPCIFICACIÓN DE LUMINARIAS

Especificaciones

Luminaria

Lúmenes

Temperatura de color K

W consumo

Vida útil

slide17

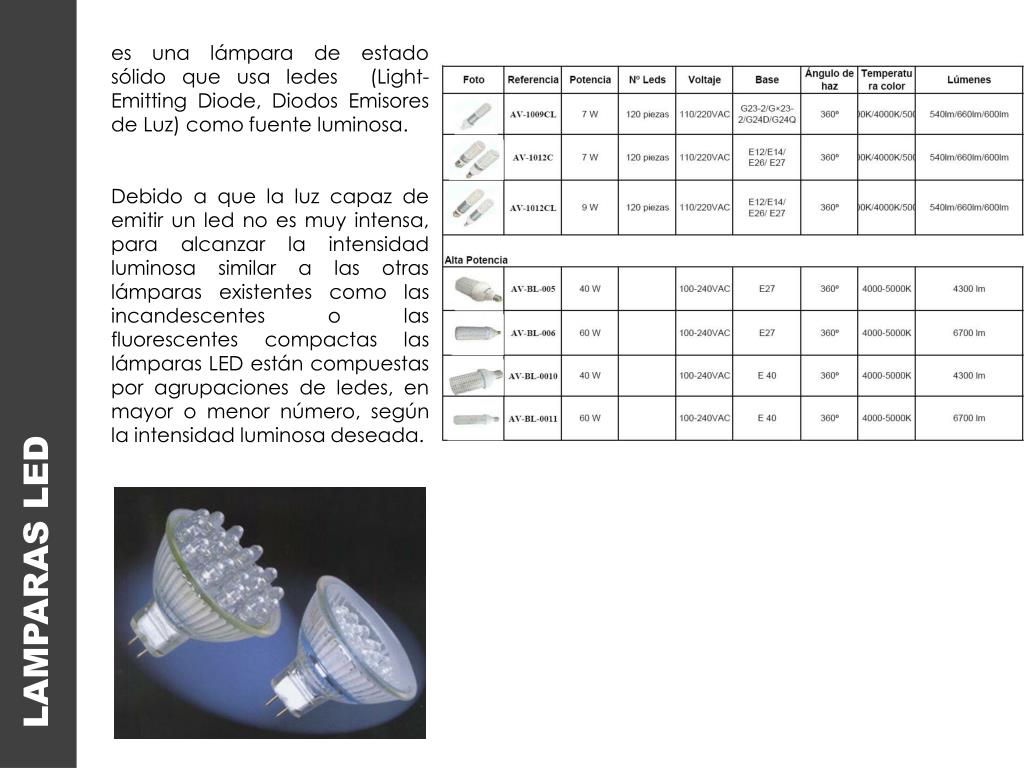

es una lámpara de estado sólido que usa ledes  (Light-EmittingDiode, Diodos Emisores de Luz) como fuente luminosa.

Debido a que la luz capaz de emitir un led no es muy intensa, para alcanzar la intensidad luminosa similar a las otras lámparas existentes como las incandescentes o las fluorescentes compactas las lámparas LED están compuestas por agrupaciones de ledes, en mayor o menor número, según la intensidad luminosa deseada.

LAMPARAS LED

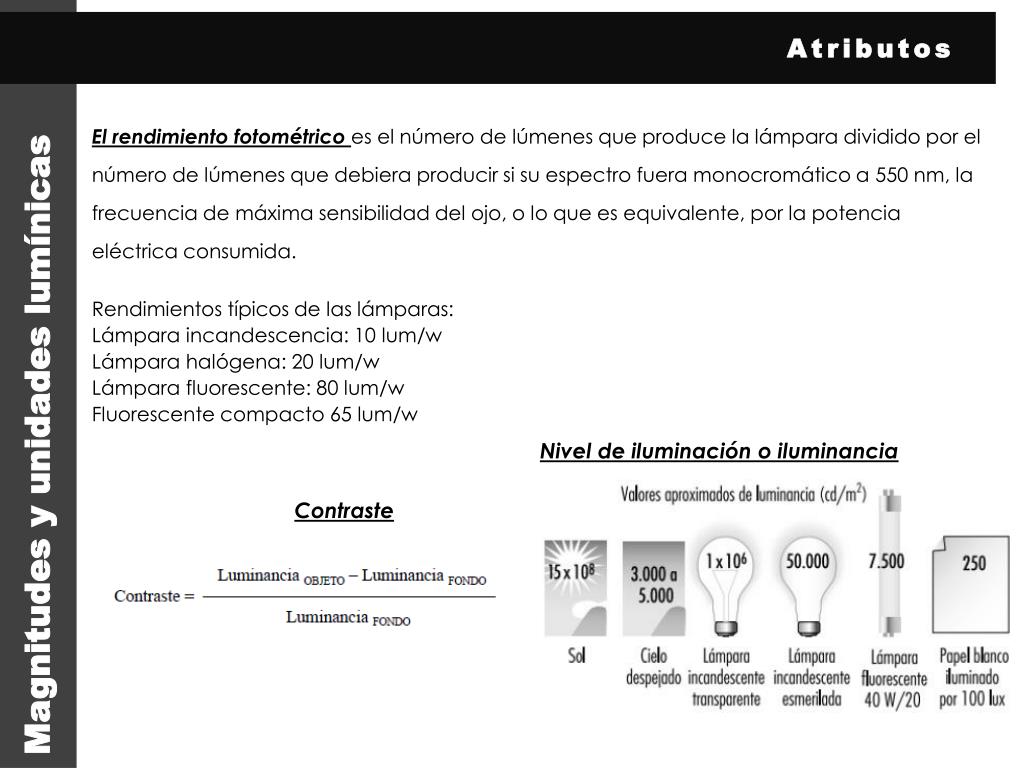

slide18

Atributos

El rendimiento fotométrico es el número de lúmenes que produce la lámpara dividido por el número de lúmenes que debiera producir si su espectro fuera monocromático a 550 nm, la frecuencia de máxima sensibilidad del ojo, o lo que es equivalente, por la potencia eléctrica consumida.

Rendimientos típicos de las lámparas:

Lámpara incandescencia: 10 lum/w

Lámpara halógena: 20 lum/w

Lámpara fluorescente: 80 lum/w

Fluorescente compacto 65 lum/w

Magnitudes y unidades lumínicas

Nivel de iluminación o iluminancia

Contraste

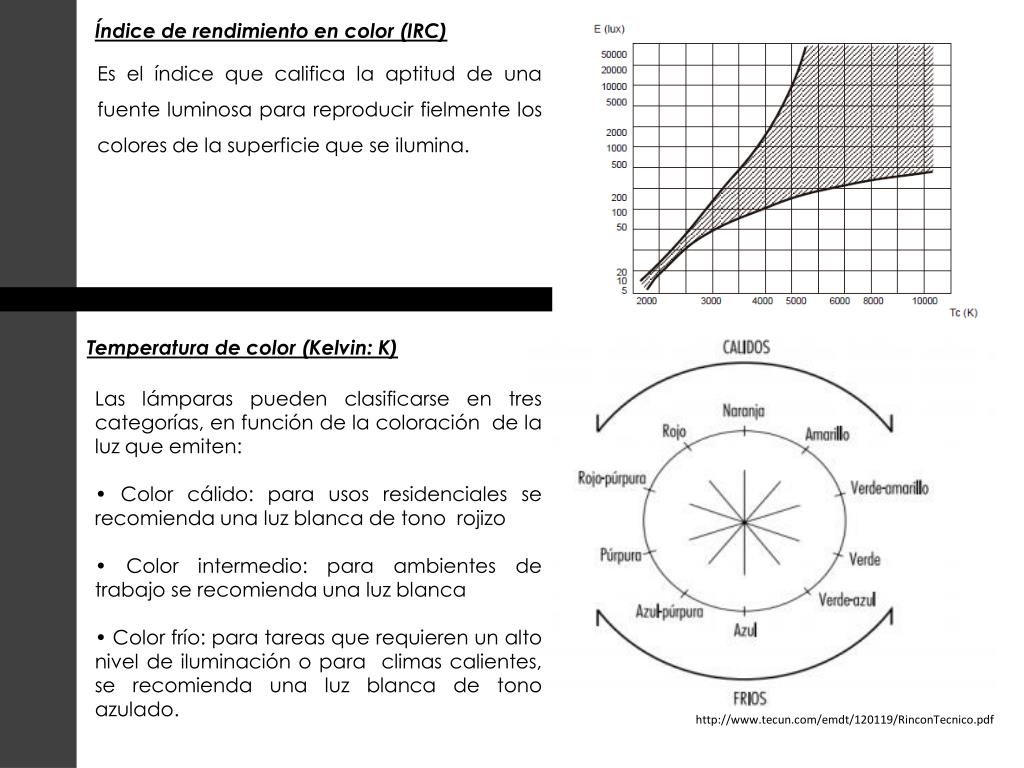

slide19

Índice de rendimiento en color (IRC)

Es el índice que califica la aptitud de una fuente luminosa para reproducir fielmente los colores de la superficie que se ilumina.

Temperatura de color (Kelvin: K)

Las lámparas pueden clasificarse en tres categorías, en función de la coloración de la luz que emiten:

• Color cálido: para usos residenciales se recomienda una luz blanca de tono rojizo

• Color intermedio: para ambientes de trabajo se recomienda una luz blanca

• Color frío: para tareas que requieren un alto nivel de iluminación o para climas calientes, se recomienda una luz blanca de tono azulado.

http://www.tecun.com/emdt/120119/RinconTecnico.pdf

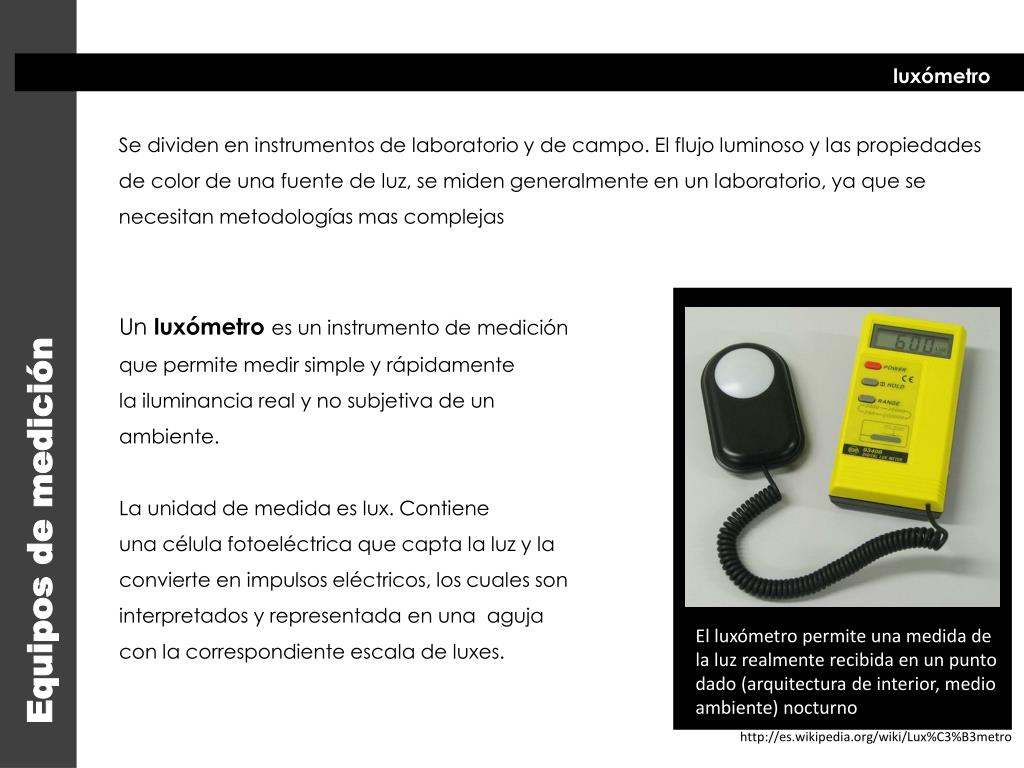

slide20

luxómetro

Se dividen en instrumentos de laboratorio y de campo. El flujo luminoso y las propiedades de color de una fuente de luz, se miden generalmente en un laboratorio, ya que se necesitan metodologías mas complejas

Un luxómetroes un instrumento de medición que permite medir simple y rápidamente la iluminancia real y no subjetiva de un ambiente.

La unidad de medida es lux. Contiene una célula fotoeléctrica que capta la luzy la convierte en impulsos eléctricos, los cuales son interpretados y representada en una aguja con la correspondiente escala de luxes.

Equipos de medición

El luxómetro permite una medida de la luz realmente recibida en un punto dado (arquitectura de interior, medio ambiente) nocturno

http://es.wikipedia.org/wiki/Lux%C3%B3metro

slide21

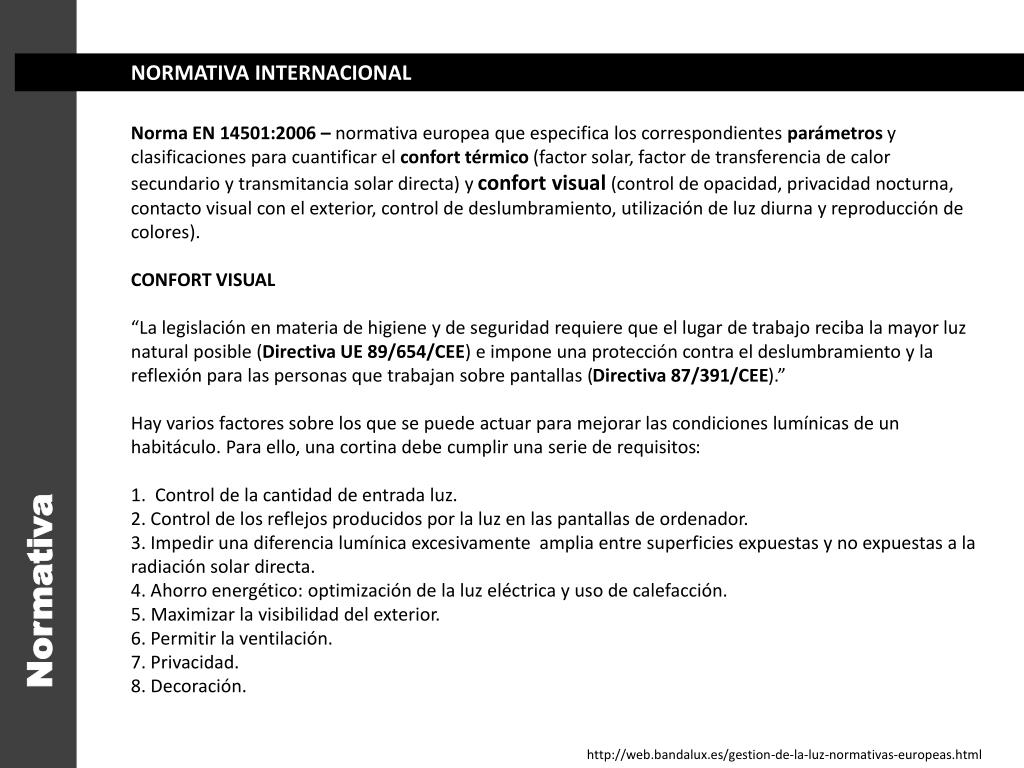

NORMATIVA INTERNACIONAL

Norma EN 14501:2006 – normativa europea que especifica los correspondientes parámetros y clasificaciones para cuantificar el confort térmico (factor solar, factor de transferencia de calor secundario y transmitancia solar directa) y confort visual(control de opacidad, privacidad nocturna, contacto visual con el exterior, control de deslumbramiento, utilización de luz diurna y reproducción de colores).

CONFORT VISUAL“La legislación en materia de higiene y de seguridad requiere que el lugar de trabajo reciba la mayor luz natural posible (Directiva UE 89/654/CEE) e impone una protección contra el deslumbramiento y la reflexión para las personas que trabajan sobre pantallas (Directiva 87/391/CEE).” Hay varios factores sobre los que se puede actuar para mejorar las condiciones lumínicas de un habitáculo. Para ello, una cortina debe cumplir una serie de requisitos:

1.  Control de la cantidad de entrada luz. 2. Control de los reflejos producidos por la luz en las pantallas de ordenador.3. Impedir una diferencia lumínica excesivamente  amplia entre superficies expuestas y no expuestas a la radiación solar directa. 4. Ahorro energético: optimización de la luz eléctrica y uso de calefacción.5. Maximizar la visibilidad del exterior.6. Permitir la ventilación. 7. Privacidad.8. Decoración.

Normativa

http://web.bandalux.es/gestion-de-la-luz-normativas-europeas.html

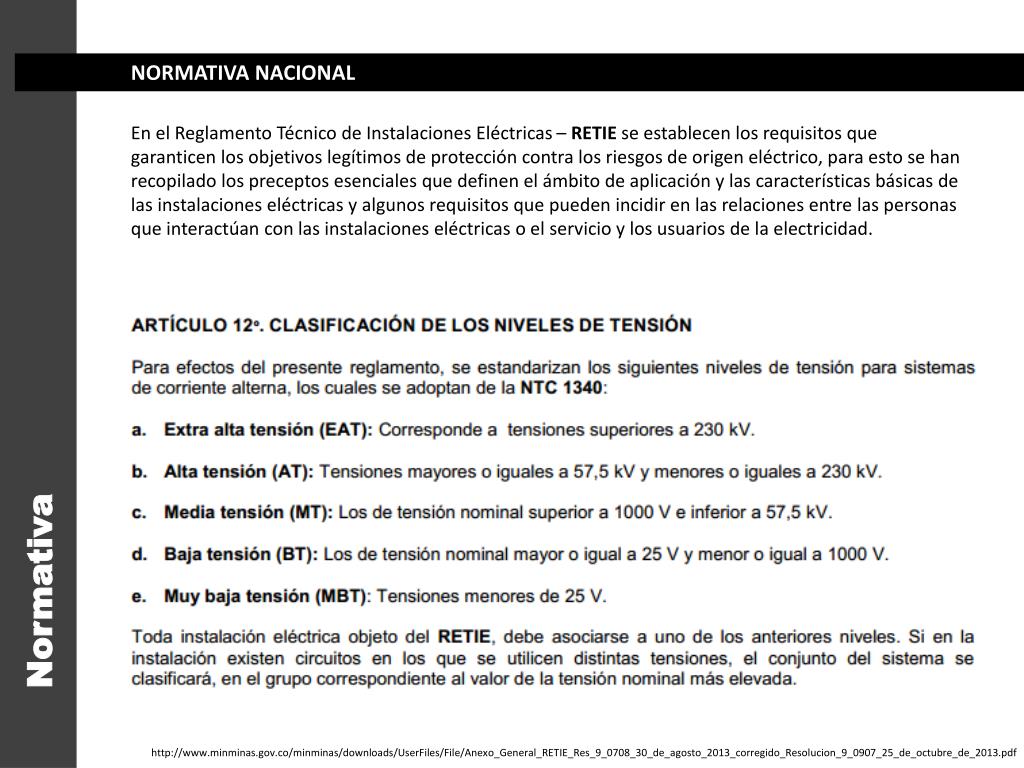

slide22

NORMATIVA NACIONAL

En el Reglamento Técnico de Instalaciones Eléctricas – RETIE se establecen los requisitos que

garanticen los objetivos legítimos de protección contra los riesgos de origen eléctrico, para esto se han

recopilado los preceptos esenciales que definen el ámbito de aplicación y las características básicas de

las instalaciones eléctricas y algunos requisitos que pueden incidir en las relaciones entre las personas

que interactúan con las instalaciones eléctricas o el servicio y los usuarios de la electricidad.

Normativa

http://www.minminas.gov.co/minminas/downloads/UserFiles/File/Anexo_General_RETIE_Res_9_0708_30_de_agosto_2013_corregido_Resolucion_9_0907_25_de_octubre_de_2013.pdf

slide23

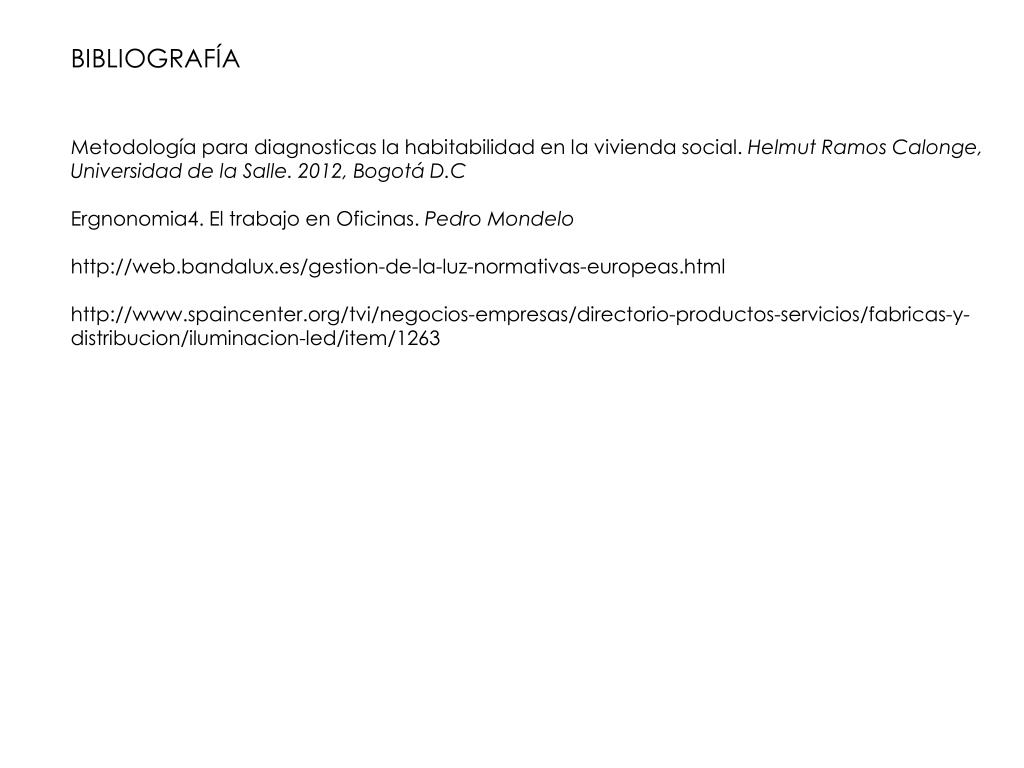

BIBLIOGRAFÍA

Metodología para diagnosticas la habitabilidad en la vivienda social. Helmut Ramos Calonge, Universidad de la Salle. 2012, Bogotá D.C

Ergnonomia4. El trabajo en Oficinas. Pedro Mondelo

http://web.bandalux.es/gestion-de-la-luz-normativas-europeas.html

http://www.spaincenter.org/tvi/negocios-empresas/directorio-productos-servicios/fabricas-y-distribucion/iluminacion-led/item/1263
