ИМИТАТОР СИГНАЛОВ ГИДРОАКУСТИЧЕСКОЙ АНТЕННЫ ЭХОЛОТА

1. ИМИТАТОР СИГНАЛОВ ГИДРОАКУСТИЧЕСКОЙ АНТЕННЫ ЭХОЛОТА XV конференции молодых ученых «Навигация и управление движением». Конкурс «УМНИК» Санкт-Петербург 14марта 2013 года Гучмазов В.А. Долганова Е.Д. ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ «ЭЛЕКТРОПРИБОР» САНКТ-ПЕТЕРБУРГ, РОССИЯ

2. Сигнал на антенне Излучение Прием t 2/16 ПРИНЦИП ДЕЙСТВИЯ ЭХОЛОТОВ Состав эхолота: -антенна; -приемопередатчик; -монитор.

3. 3/16 МИРОВЫЕ ПРОИЗВОДИТЕЛИ ЭХОЛОТОВ • В мире: • более 15 производителей эхолотов • более 200 судостроительных заводов • более 5000 судоремонтных заводов

4. 4/16 ПРОИЗВОДИТЕЛИ ЭХОЛОТОВ В РОССИИ • В России: • 5 крупныхпроизводителей эхолотов, имеющие • сертификаты морского регистра судоходства • более 30судостроительных заводов • более 450 судоремонтных заводов

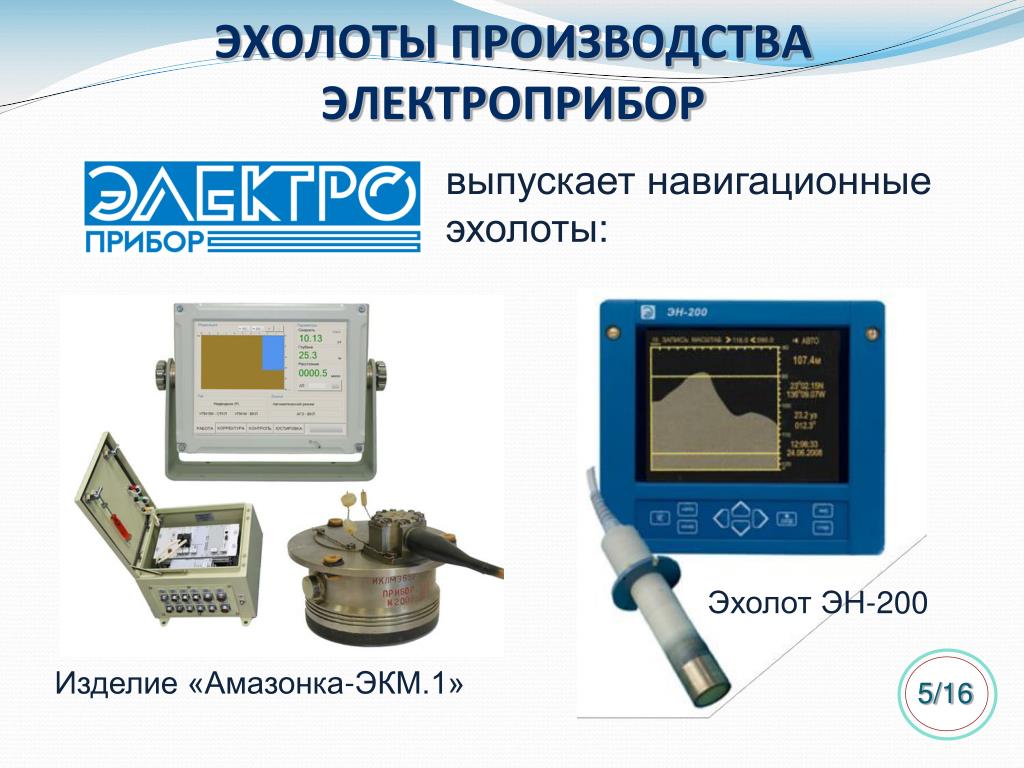

5. 5/16 ЭХОЛОТЫ ПРОИЗВОДСТВА ЭЛЕКТРОПРИБОР выпускает навигационные эхолоты: Эхолот ЭН-200 Изделие «Амазонка-ЭКМ.1»

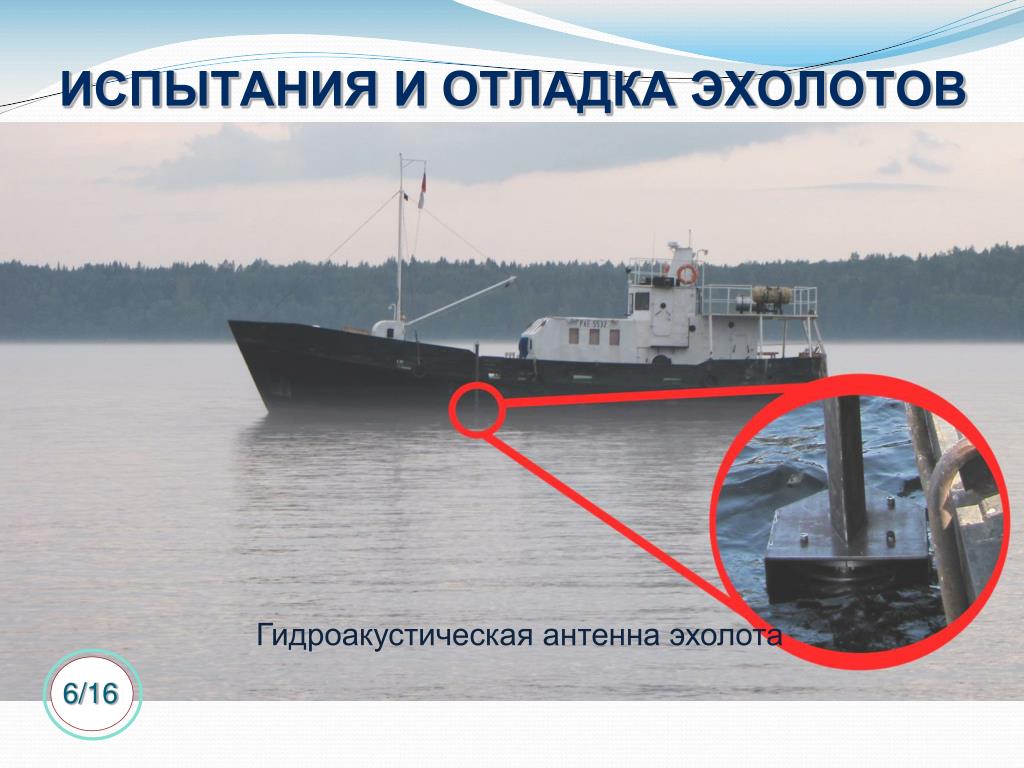

6. 6/16 ИСПЫТАНИЯ И ОТЛАДКА ЭХОЛОТОВ Гидроакустическая антенна эхолота

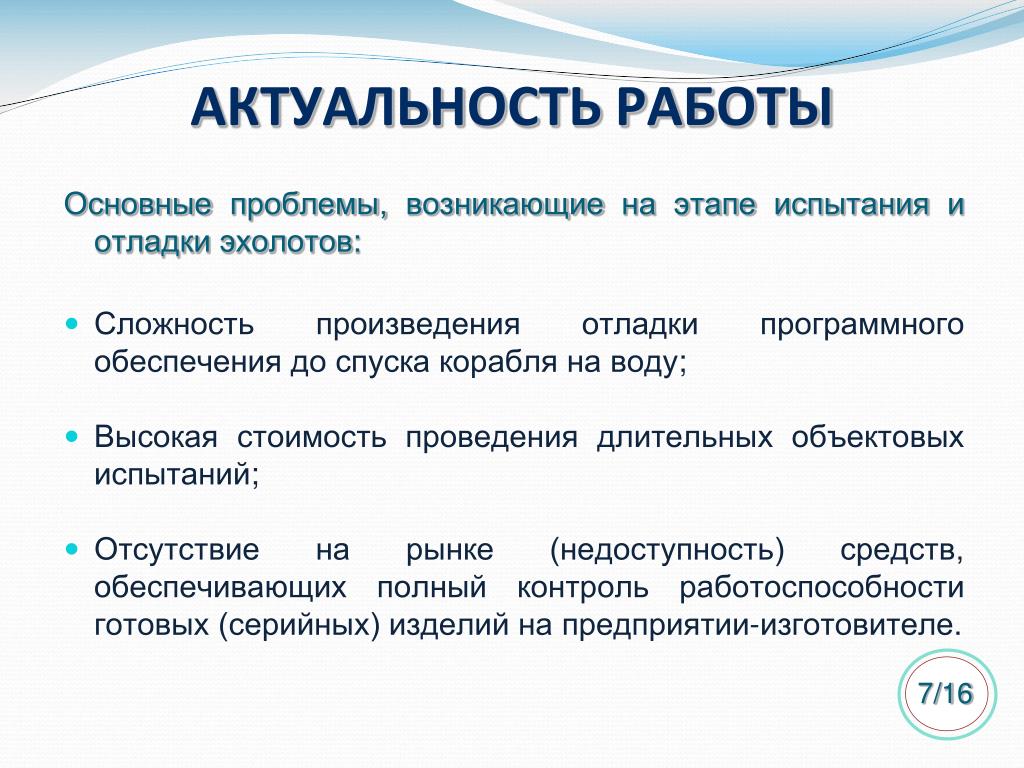

7. 7/16 АКТУАЛЬНОСТЬ РАБОТЫ Основные проблемы, возникающие на этапе испытания и отладки эхолотов: • Сложность произведения отладки программного обеспечения до спуска корабля на воду; • Высокая стоимость проведения длительных объектовых испытаний; • Отсутствие на рынке (недоступность) средств, обеспечивающих полный контроль работоспособности готовых (серийных) изделий на предприятии-изготовителе.

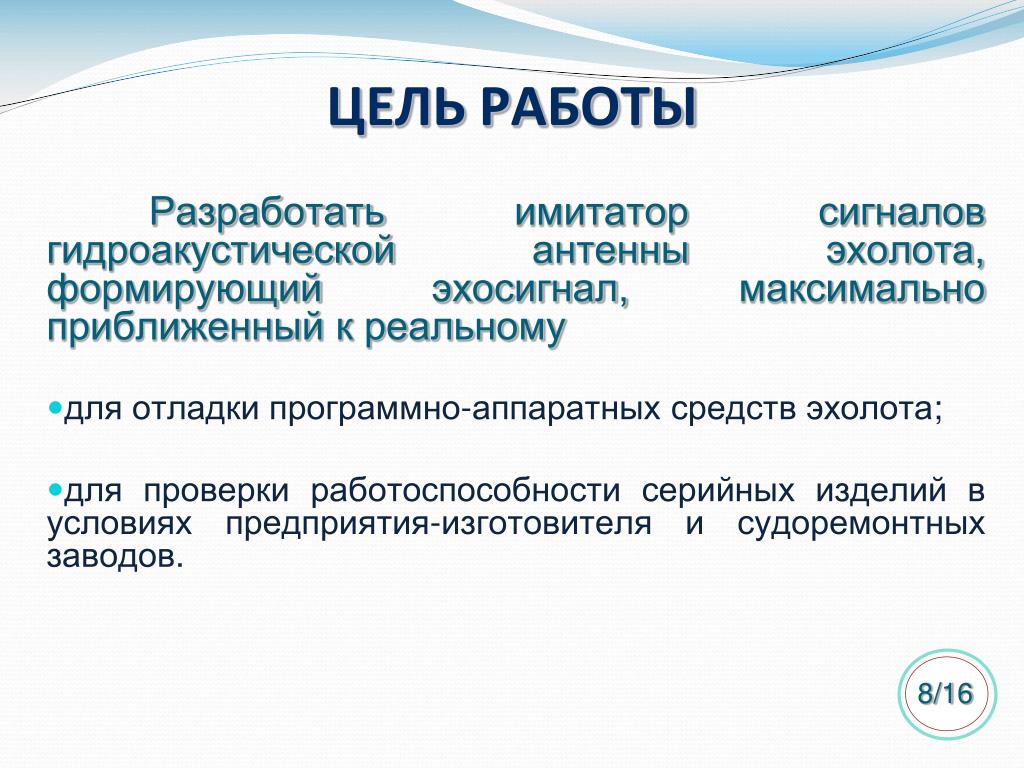

8. 8/16 ЦЕЛЬ РАБОТЫ Разработать имитатор сигналов гидроакустической антенны эхолота, формирующий эхосигнал, максимально приближенный к реальному • для отладки программно-аппаратных средств эхолота; • для проверки работоспособности серийных изделий в условиях предприятия-изготовителя и судоремонтных заводов.

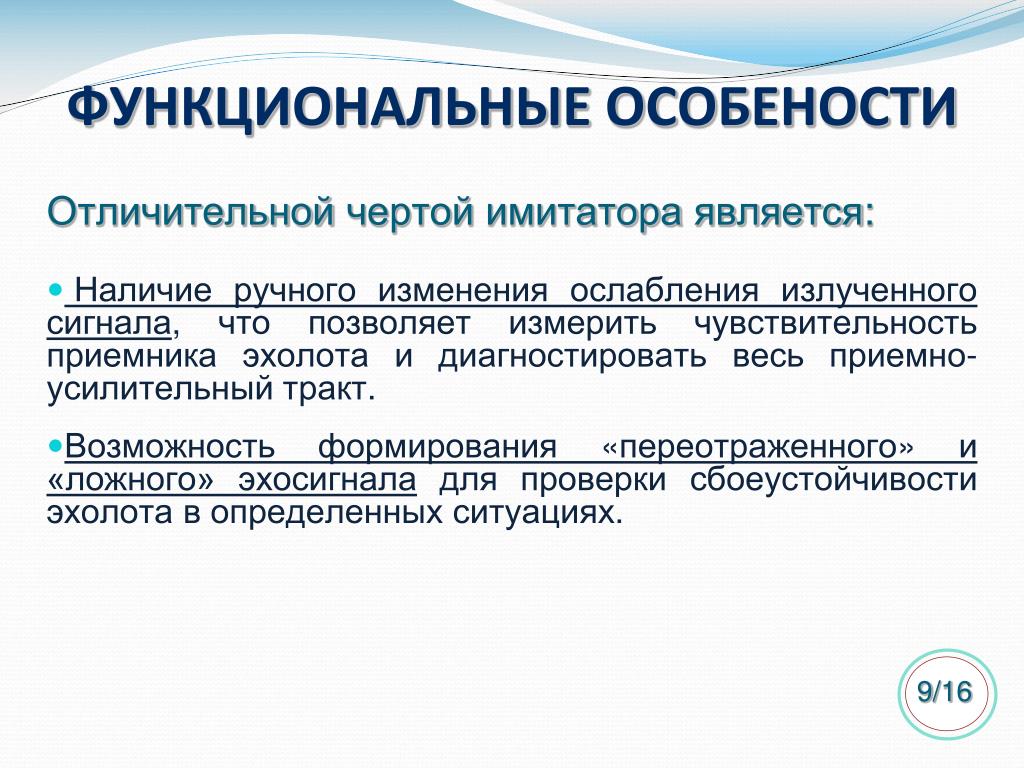

9. 9/16 ФУНКЦИОНАЛЬНЫЕ ОСОБЕНОСТИ Отличительной чертой имитатора является: • Наличие ручного изменения ослабления излученного сигнала, что позволяет измерить чувствительность приемника эхолота и диагностировать весь приемно-усилительный тракт. • Возможность формирования «переотраженного» и «ложного» эхосигнала для проверки сбоеустойчивости эхолота в определенных ситуациях.

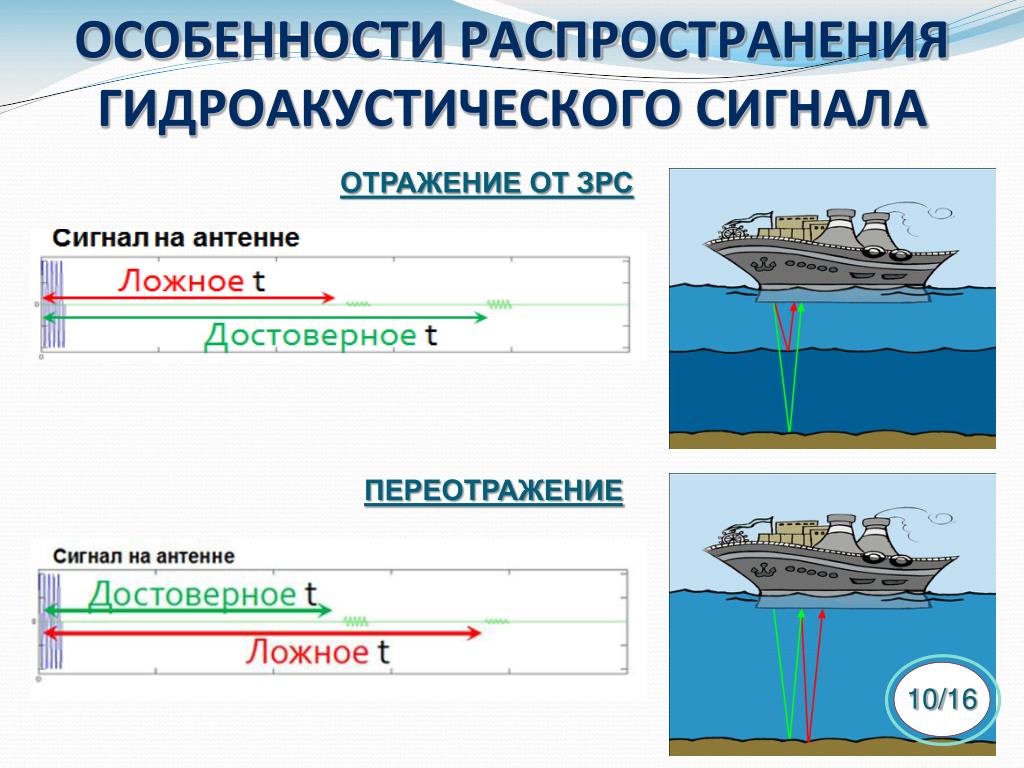

10. 10/16 ОСОБЕННОСТИ РАСПРОСТРАНЕНИЯ ГИДРОАКУСТИЧЕСКОГО СИГНАЛА ОТРАЖЕНИЕ ОТ ЗРС ПЕРЕОТРАЖЕНИЕ

11. 11/16 СОСТАВ ИМИТАТОРА Структурная схема имитатора

12. 12/16 СИГНАЛ АНТЕННЫ ЭХОЛОТА Запись реального гидроакустического сигнала Излученный импульс Отраженный импульс Переотраженные импульсы Запись сигнала сформированного имитатором Отраженный импульс Переотраженные импульсы

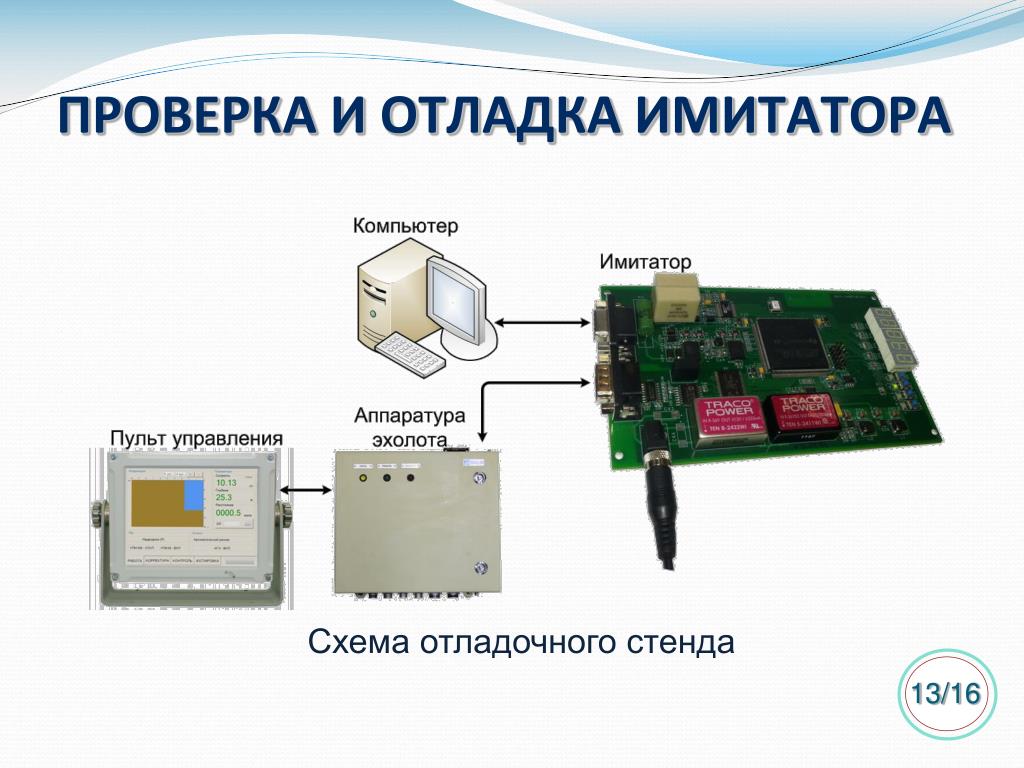

13. 13/16 ПРОВЕРКА И ОТЛАДКА ИМИТАТОРА Схема отладочного стенда

14. 14/16 ВЫВОДЫ На текущий момент: • Разработан и изготовлен макетный образец имитатора гидроакустических сигналов эхолота; • Проведена апробация имитатора на серийно выпускаемом эхолоте; • Определен рынок сбыта; • Предварительная стоимость серийной модели имитатора составляет 100 тыс. руб.

15. 15/16 ЗАКЛЮЧЕНИЕ Предстоящие этапы работы: • Доработка приемной части имитатора для расширения списка совместных с ним эхолотов; • Доработка алгоритма формирования отраженного сигнала, для более точного учета особенностей распространения гидроакустического сигнала; • Разработка ПО, с динамическим изменением глубин по определенной программе; • Продвижение продукта на рынок.

16. СПАСИБО ЗА ВНИМАНИЕ! ул. Малая Посадская, д. 30, Санкт-Петербург, Россия, 197046 Тел. (812)232-59-15 Факс (812)232-3376 e-mail: elprib@online.ru http://www.elektropribor.spb.ru ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ «ЭЛЕКТРОПРИБОР» САНКТ-ПЕТЕРБУРГ, РОССИЯ
