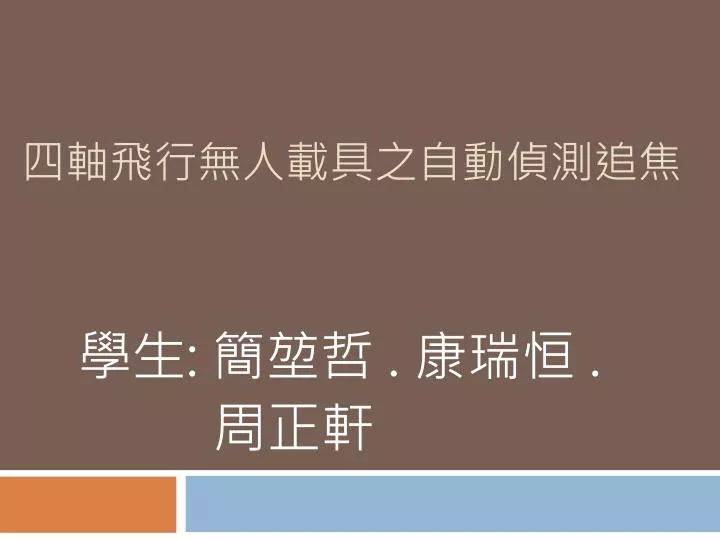

  1. 四軸飛行無人載具之自動偵測追焦 學生: 簡堃哲 . 康瑞恒 . 周正軒

  2. 目的&動機

  3. 動機 自從身邊有越來越多朋友接觸攝影這一塊,其中有許多朋友喜愛到山路上追焦喜愛騎車運動的愛好者, 因為人類的能力有限,所以拍攝的角度也僅僅是那些而已,再加上山路中有些地形環境因素設限, 以至於有些漂亮的角度無法呈現在我們面前,希望透過四軸無人載具的機動性與克服地形能力, 加上影像偵測系統可以達到自動偵測影像自動拍攝的功能,達到我們想要的結果。

  4. 自動控制架構

  5. 自動控制架構 Arduino 是一個簡易單晶片微控制器。使用者可以在 Arduino 板子上接上各種感測器，例如:LED、蜂鳴器、馬達、按鈕開關、溫濕度感測器、紅外線發射與接收器、LCD 顯示裝置，以及 Ethernet, WiFi, XBee, Bluetooth, RFID, GPS 等各種通訊模組。

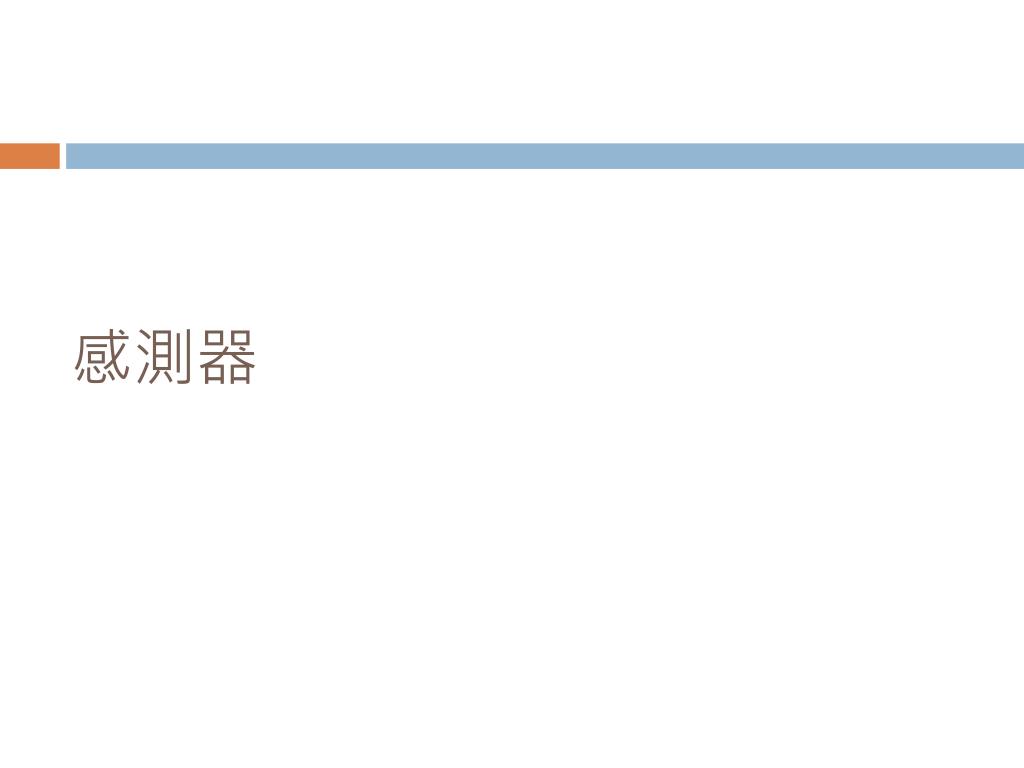

  6. 感測器

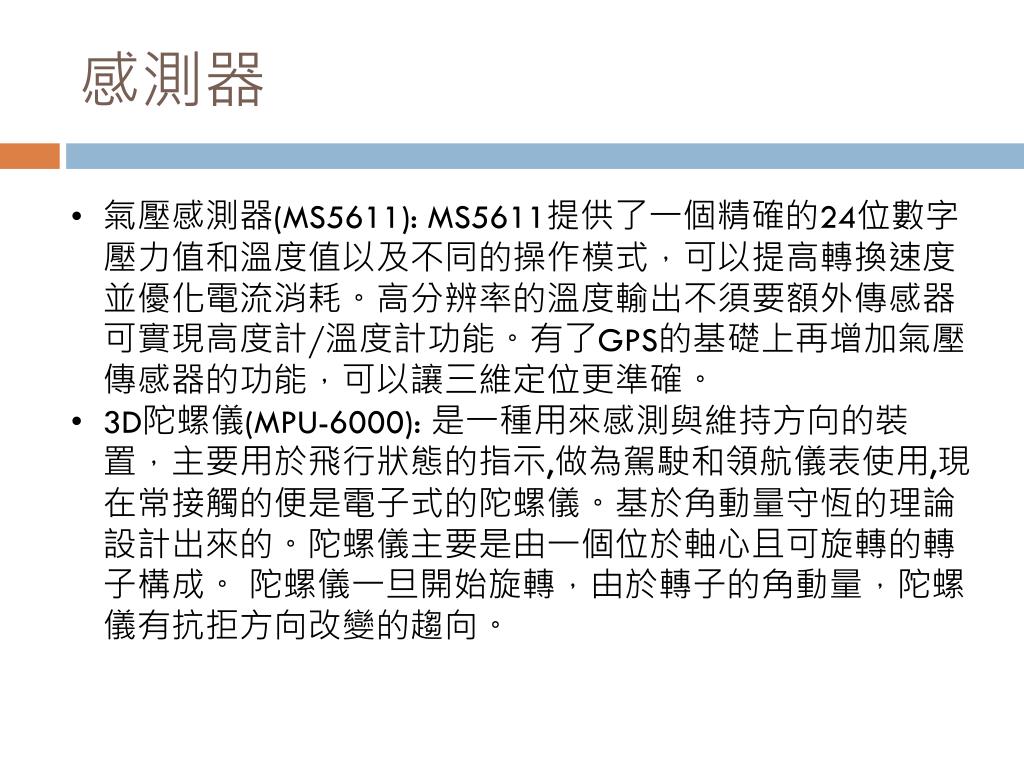

  7. 感測器 • 氣壓感測器(MS5611): MS5611提供了一個精確的24位數字壓力值和溫度值以及不同的操作模式，可以提高轉換速度並優化電流消耗。高分辨率的溫度輸出不須要額外傳感器可實現高度計/溫度計功能。有了GPS的基礎上再增加氣壓傳感器的功能，可以讓三維定位更準確。 • 3D陀螺儀(MPU-6000): 是一種用來感測與維持方向的裝置，主要用於飛行狀態的指示,做為駕駛和領航儀表使用,現在常接觸的便是電子式的陀螺儀。基於角動量守恆的理論設計出來的。陀螺儀主要是由一個位於軸心且可旋轉的轉子構成。 陀螺儀一旦開始旋轉，由於轉子的角動量，陀螺儀有抗拒方向改變的趨向。

  8. 控制器

  9. 控制器 單晶片(ATMEGA2560): 單晶片分為控制單元.記憶體.輸入/輸出單元.算術邏輯單元,基本架構濃縮在單一晶片, 而Arduino Mega2560是採用USB接口的核心電路板，具有54路數字輸入輸出，適合需要大量IO接口的設計。處理器核心是ATmega2560， 同時具有54路數字輸入/輸出口（其中16路可作為PWM輸出），16路模擬輸入，4路UART接口，一個16MHz晶體振盪器，一個USB口，一個電源插座，一個ICSP header和一個複位按鈕。Arduino Mega2560也能兼容為Arduino UNO設計的擴展板。

  10. 控制什麼? 如何控制? • 控制什麼?利用ArduPilot控制四軸無人載具飛行時，當移動物體出現時，經過影像辨識後，進行拍攝，拍攝我們所需要的照片。 • 如何控制?利用Arduino程式寫入板子裡，來達成自動控制的效果。自動控制使四軸飛行到我們人無法到達的地方，進行影像拍攝。例：陡峭的山坡地、懸崖或湍急河流…等
