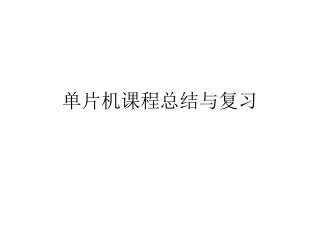

  1. 单片机课程总结与复习

  2. 一、应掌握的8051单片机基本知识内容 • 80C51单片机内部结构由哪些主要部分组成；引脚功能； • 片内外数据存储器、程序存储器空间；怎样读写操作； • 80C51单片机时钟电路作用，震荡脉冲周期、机器周期的关系；

  3. 1、80C51单片机内部结构由哪些主要功能部件组成？1、80C51单片机内部结构由哪些主要功能部件组成？ • 2、80C51单片机的片外数据存储器空间多大？怎样读写操作？ • 3、应用80C51内部定时器定时和程序定时有什么区别？ • 4、什么叫状态\机器\指令周期 • 5、80C51单片机的机器周期与时钟震荡脉冲周期的关系 • 6、分别写出80C51单片机的变址寻址、位寻址等指令 • 7外部寄存器数据与内部RAM之间交换指令 • 8单片机 各I/O口功能，作输入口功能使用时怎样操作

  4. 9怎样实现寄存器体操作程序举例 • 10 中断请求标志、中断控制字及中断初始化程序设置 • 11、16进制地址范围表达 • 8051内部RAM、ROM结构、特点

  5. 二、8051指令系统与程序设计 • 各种寻址方式的指令功能； • 应用指令设计简单程序举例， 将寄存器 、直接地址内容传送、简址等操作； • 汇编语言程序设计： • 各种程序结构；解释程序功能；设计延时程序（两层以上循环）； • 简单查表（例子）等

  6. 1、堆栈程序理解 • MOV SP,#30H • MOV A,#20h • MOV B,#30h • POSH A • POSH B • POP B • POPA • 2、 查表程序 MOV A，#08 MOV DPTR，#TAB MOVC A，@A+DPTR ORG 0050H TAB:DB 12H 46H 68H 80H 90H 77H 88H 90H 77H 88H----

  7. 、MOV R0，#30H MOV A，#08H MOV @R0，A （30）=？ 4、MOV 10H，#88H MOV 20H，#99H MOV 20H，10H （20）=？

  8. 编写程序 • 设R0内容为32H，A的内容为48H，片内RAM的32H单元内容为80H，40H单元内容为08H。请指出执行下列程序段后，上述各单元的内容变化。 • MOV A,@R0 • MOV @R0,40H • MOV 40H,A • MOV R0,#35H • 编写一段带两层循环的软件延时程序 • 编写中断、定时初始化程序 • 编写扩展外部接口器件的寻址操作程序 • 串行口 输出/输入操作编程

  9. 四、定时器、I/O结构、中断与功能应用 • P1~P3口的特点、功能、作用 串行口工作方式 、功能、应用 • 定时器组成结构、使用条件；方式、控制字的意义及设置； • 中断系统的设置和操作；

  10. 定时功能的应用举例，如产生周期波形等，要编程：定时功能的应用举例，如产生周期波形等，要编程： • 使用定时器/计数器T0 ，设定1ms的定时。在P1.0引脚上产生周期为2ms的方波输出。设晶振频率为fosc=6MHz.(要先计算出时间常数TC)

  11. 五、单片机的系统扩展 • 扩展原理：通过CPU三总线（地址、数据和控制）和要扩展的芯片功能引脚按需连接**； • 扩展连接的方法有线选和片选，确定外部扩展芯片的地址**； • RAM、ROM的扩展正确连接及地址范围的确定； • I/O 扩展的寻址操作程序；

  12. 要求： • 设计一个最小单片机硬件扩展系统电路，要求扩展程序存储器ROM、数据存储器RAM，并通过线选确定各芯片的地址范围。

  13. 扩展输入/输出接口及操作编程 • 接口种类 • 一般I/O 扩展 • 可编程I/O 扩展 • 片选/线选，地址确定 • 操作编程

  14. 1、简单接口扩展 要求：确定接口功能、地址和接口操作程序

  15. 2、可编程I/O 扩展 • 教材p138~139 图和程序

  16. 3、A/D与D/A转换接口扩展、编程 • A/D电路扩展连接，芯片、通道地址的确定，实现简单数据采集的编程举例。 • D/A转换电路的扩展应用：按要求功能连接、编程。

  17. 1、D/A 扩展原理、连接、地址确定 • 2、应用编程： • 1）输出三角波形程序 • 2）分析程序，画出波形

  18. A/D 转换内容： • 教材p210图及应用编程

  19. 要求： • D/A与A/D转换电路的应用设计与编程 • 1、设计出8051单片机与DAC0832转换器的接口电路，并确定其芯片地址，编写出D/A输出的程序； • 2、如上图所示A/D转换接口电路，试编写出一段A/D转换程序，（要求：仅采集第一通道信号，转换后的数据存入RAM；
