第八章 综合布线系统 Generic Cabling System 网络系统集成技术
本章主要内容 • 理论部分 • 综合布线系统的概念 • 综合布线系统的标准 • 综合布线系统的组成 • 综合布线系统的常用配件 • 智能化建筑 • 实践部分 • RJ45接线实验 • 案例分析 • 某智能化办公大楼计算机网络系统

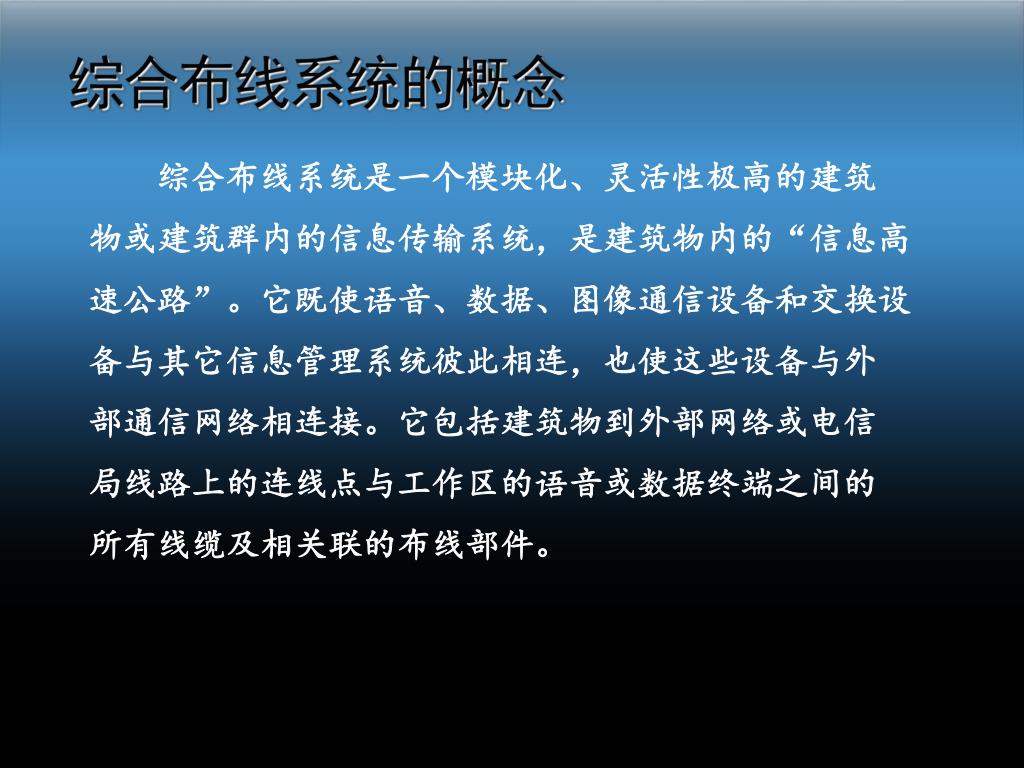

综合布线系统的概念 • 综合布线系统是一个模块化、灵活性极高的建筑 • 物或建筑群内的信息传输系统,是建筑物内的“信息高 • 速公路”。它既使语音、数据、图像通信设备和交换设 • 备与其它信息管理系统彼此相连,也使这些设备与外 • 部通信网络相连接。它包括建筑物到外部网络或电信 • 局线路上的连线点与工作区的语音或数据终端之间的 • 所有线缆及相关联的布线部件。
综合布线系统的标准 • 综合布线常用技术标准 • 国际标准ISO/IEC11801《信息技术——用户房屋综合布线》 将综合布线系统分为三个子系统 • 欧洲标准 CELENEC EN50173 与ISO/IEC11801标准一致,但一般比ISO/IEC11801严格 • 美国标准ANSI/EIA/TIA-568A/568B《商务建筑电信布线标准》 将综合布线系统分为六个子系统 • 中国标准(中国工程建设标准化协会) 在美国标准基础上结合我国特点制订 中国工程建筑标准化协会标准:CESC72:97 《建筑与建筑群综合布线 系统工程设计规范》 中国工程建筑标准化协会标准:CESC89:97 《建筑与建筑群综合布线 系统工程施工和验收规范》

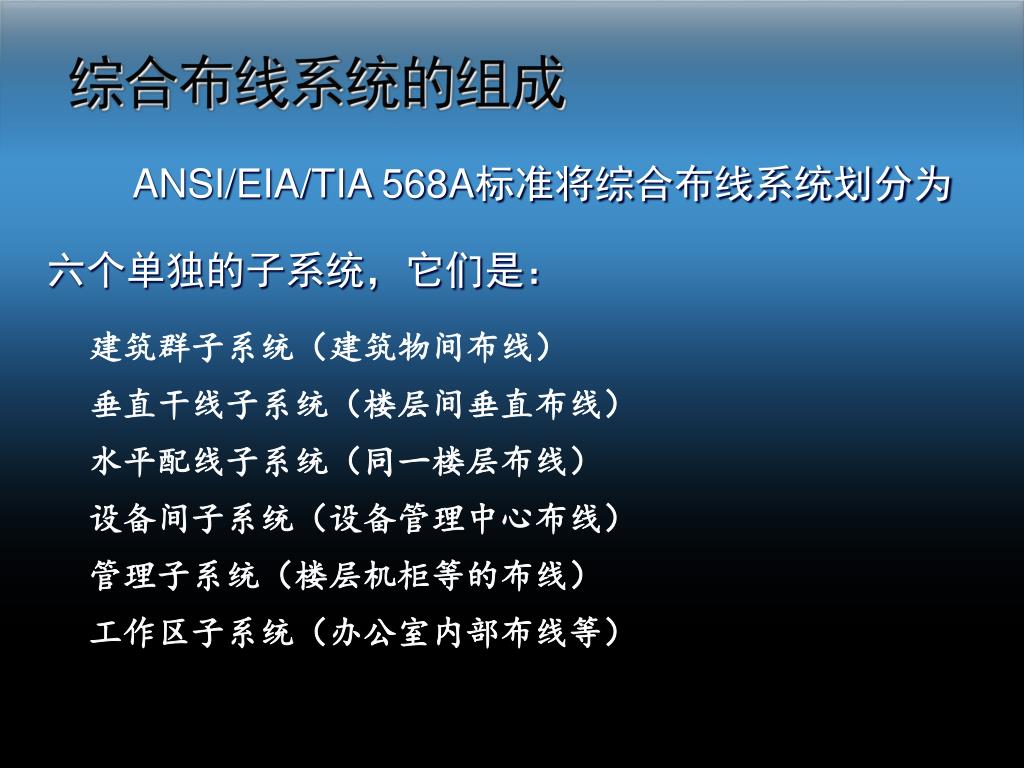

综合布线系统的组成 • ANSI/EIA/TIA 568A标准将综合布线系统划分为 • 六个单独的子系统,它们是: • 建筑群子系统(建筑物间布线) • 垂直干线子系统(楼层间垂直布线) • 水平配线子系统(同一楼层布线) • 设备间子系统(设备管理中心布线) • 管理子系统(楼层机柜等的布线) • 工作区子系统(办公室内部布线等)
综合布线系统的组成 • 建筑与建筑物综合布线系统结构
综合布线系统的组成 • 工作区子系统 • 一个独立的工作区,通常是一部电话机和一台计算机。 • 每个工作区至少有一个信息插座,工作区子系统的任务则是 • 将信息插座与用户设备通过跳线连接起来。

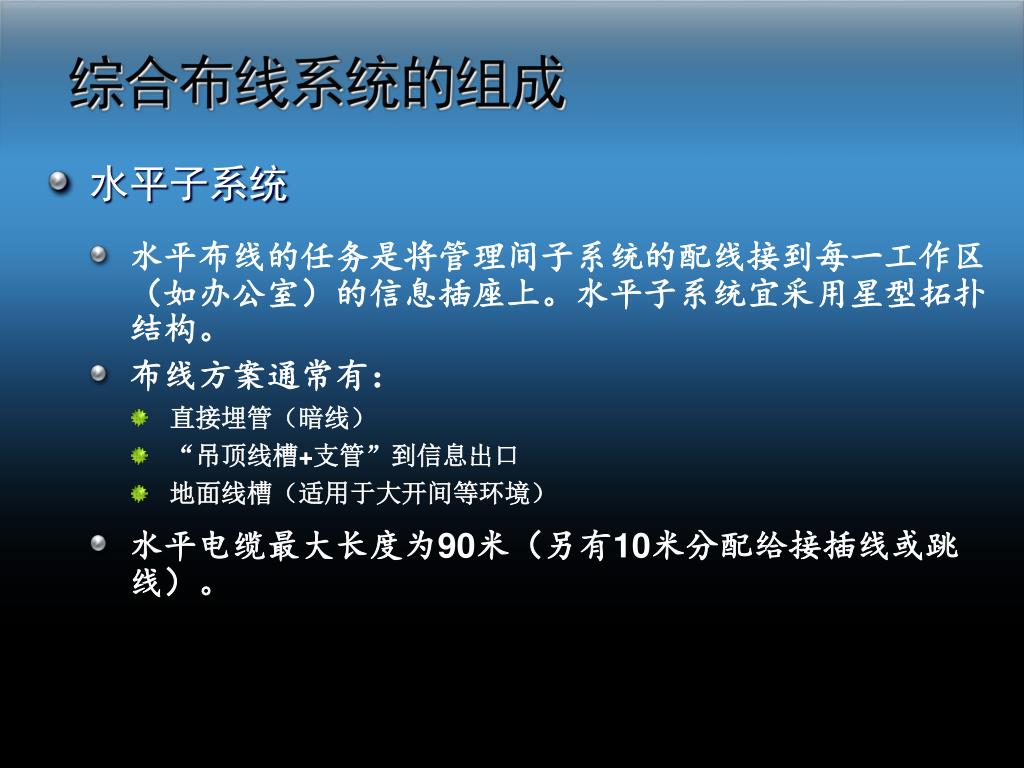

综合布线系统的组成 • 水平子系统 • 水平布线的任务是将管理间子系统的配线接到每一工作区(如办公室)的信息插座上。水平子系统宜采用星型拓扑结构。 • 布线方案通常有: • 直接埋管(暗线) • “吊顶线槽+支管”到信息出口 • 地面线槽(适用于大开间等环境) • 水平电缆最大长度为90米(另有10米分配给接插线或跳线)。
综合布线系统的组成 • 垂直干线子系统 • 负责连接管理间子系统和设备间子系统。一般使用光缆或大对数的UTP。一般采用星形拓扑结构 。 • 布线走向应选择干线段最短、最安全和最经济的路由。宜选择建筑物中封闭型通道(通常有电缆竖井、电缆孔两种)进行布线,不宜选择开放型通道(通风通道、电梯通道等)。
综合布线系统的组成 • 设备间子系统 • 设备间:楼内中心机房,网络管理员和值班人员的工作 • 场所。 • 设备间的设备布线。它是布线系统最主要的管理区域,所有楼层的资料都由电缆或光纤电缆传送至此。通常,此系统安装在计算机系统、网络系统和程控机系统的主机房内。 • 重点考虑问题:温度、湿度、供电、电磁干扰、安全(消防、接地等) 、维修。 • 设备间电力电缆应为耐燃铜芯屏蔽电缆,且不得与双绞线 • 走向平行。交叉处应尽量垂直交叉。
综合布线系统的组成 • 管理子系统 • 在楼层配线间内,连接垂直子系统和各水平子系统,由各楼层配线架及相关连接件、标记组成。 • 管理的信息点多时,应单独一间,不太多时可选用墙柜等。 • 管理区的主要硬件有:集线设备、配线架、跳线。 • 管理区布线时的一个重要工作是做好综合布线标记(电缆标记等)。
综合布线系统的组成 • 管理子系统
综合布线系统的组成 • 管理子系统 • 信息点分布图示例 D-数据 T-电话
综合布线系统的组成 • 管理子系统
综合布线系统的组成 • 建筑群子系统 • 提供外部建筑物与大楼内布线的连接点。一般情况下建筑群宜采用光缆。布线方式通常有4种: • 架空电缆布线(无机械保护,成本低) • 直埋电缆布线(较好保护,成本较高) • 管道系统电缆布线(最佳保护,成本高) • 隧道内电缆布线(利用现有地下水暖通道,成本最低,可能因漏泄 • 损坏电缆)
综合布线系统的常用配件 • 配线架
综合布线系统的常用配件 • 配线架 美国西蒙公司(SIMON)HD6 配线架
综合布线系统的常用配件 • 跳线
综合布线系统的常用配件 • 机柜和机架
综合布线系统主要品牌和公司 • AMP(安普公司,已并入泰科(Tyco) ) • Alcatel(阿尔卡特) • IBDN(加拿大NORDX) • SIEMON(西蒙) • Lucent (朗讯) • Avaya(00年10月从朗讯公司拆分出来 )
智能化建筑 • 智能大厦 • 1984年,美国联合技术公司(UTC)对一座旧金融大厦 • 进行改建,在楼内增添了计算机、程控用户交换机等先进的 • 办公设备及高速通信线路等基础设施。大楼的客户不必购置 • 设备便可获得语音通信、文字处理、电子邮件传送、市场行 • 情查询、情报资料检索、科学计算等服务。此外,大楼的暖 • 通、给排水、消防、保安、供配电、照明、交通等系统均由 • 计算机控制,实现了自动化综合管理。“智能建筑”这一名称 • 从此出现。
智能化建筑 • 智能化建筑四大特征 • 即所谓“3A”+“GCS” • 3A(三重自动化) • BA(大楼自动化) 以中央计算机或中央监控系统为中心,对所有机电和能源设备智能化管理 • CA(通信自动化)通信网+计算机局域网(电话/电视/数据传输/卫星通信/视频会议等) • OA(办公自动化)日常事务处理和支持管理及决策系统 • GCS (Generic Cabling System,综合布线系统) • 采用高质量的标准线缆及相关连接硬件,在建筑物内组 • 成标准、灵活、开放的信息传输通道。
智能化建筑 • 智能小区示例
RJ45接线实验 • 1. 实验环境
RJ45接线实验 • 1. 实验环境
RJ45接线实验 • 2. 双绞线制作标准 • EIA/TIA 568A 标准:白绿/绿/白橙/蓝/白蓝/橙/白棕/棕 (从左起) • EIA/TIA 568B 标准:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕 (从左起)
RJ45接线实验 • 3. 双绞线与RJ-45头的两种连接方式: • 正线:双绞线两边都按照EIAT/TIA 568B 标准连接。
RJ45接线实验 • 3. 双绞线与RJ-45头的两种连接方式: • 反线:双绞线一边是按照EIAT/TIA 568A 标准连接,另一 • 边按照EIT/TIA 568B 标准连接。
RJ45接线实验 • 用户可根据实际需要来选择用正线或反线 • PC-PC:反线PC-HUB:正线HUB-HUB普通口:反线HUB-HUB级连口-级连口:反线HUB-HUB普通口-级连口:正线HUB-SWITCH:反线HUB(级联口)-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线
RJ45接线实验 • 4. 以EIAT/TIA 568B 标准来制作步骤:
RJ45接线实验 • 4. 以EIAT/TIA 568B 标准来制作步骤:
RJ45接线实验 • 4. 以EIAT/TIA 568B 标准来制作步骤:
RJ45接线实验 • 4. 以EIAT/TIA 568B 标准来制作步骤:
案例分析 • 方案特点 • 1. 高性能和可靠性 • 核心交换机采用双交换引擎和冗余电源方式替代双机热备份方式,减少了投资,同时确保了交换机工作的可靠性。 • 接入交换机通过千兆光纤上连到核心交换机,满足传送数据、语音、视频对带宽的要求。 • 服务区交换机采用插槽式可扩充的三层交换机,百兆/千兆自适应端口,有利于服务器扩充。
案例分析 • 方案特点 • 2. 高安全性 • (1) Internet出入口设置防火墙 • 对外的服务器放在防火墙之外。 • (2) 服务器区部署防火墙 • (3) 端点准入防御EAD • DAD: Endpoint Admission Control • 华为3Com公司设计的模块 • 3. 对移动办公的支持 • 采用Ipsec VPN的方式保证安全性。
案例分析 • 方案特点
案例分析 • 方案特点
案例分析 • 方案特点
案例分析 • 方案特点
案例分析 • 主要设备(华为3Com公司产品) • S6506R多业务核心交换机 • 冗余引擎和电源,引擎选用SilenceIII引擎,交换容易为384Gbps,包转发率为198Mpps。还提供万兆接口板,可升级到万兆。 • S3000接入交换机 • 48端口或24端口的二层交换机,具有管理到端口的能力。所有端口都具有单独的数据包过滤、区分不同应用流,根据不同的流进行不同的管理和控制,发现有病毒特征的计算机可以直接封堵相应端口。 放置在各楼汇聚层的弱电配线间的机柜内(即管理子系统) 。
案例分析 • 主要设备(华为3Com公司产品) • S6502交换机 • 配有10M/100M/1000M接口板,交换容量192Gbps。放置在数据中心。 • AR4640路由器 • 采用双总线结构,包转发能力可达350Kpps,如果使用增强引擎,包转发性能可提升到1Mpps。 • Secpath100F防火墙 • 支持IPsec VPN。
