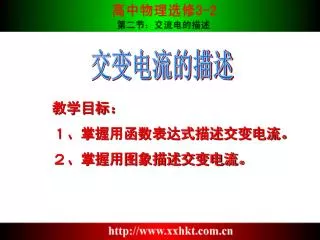

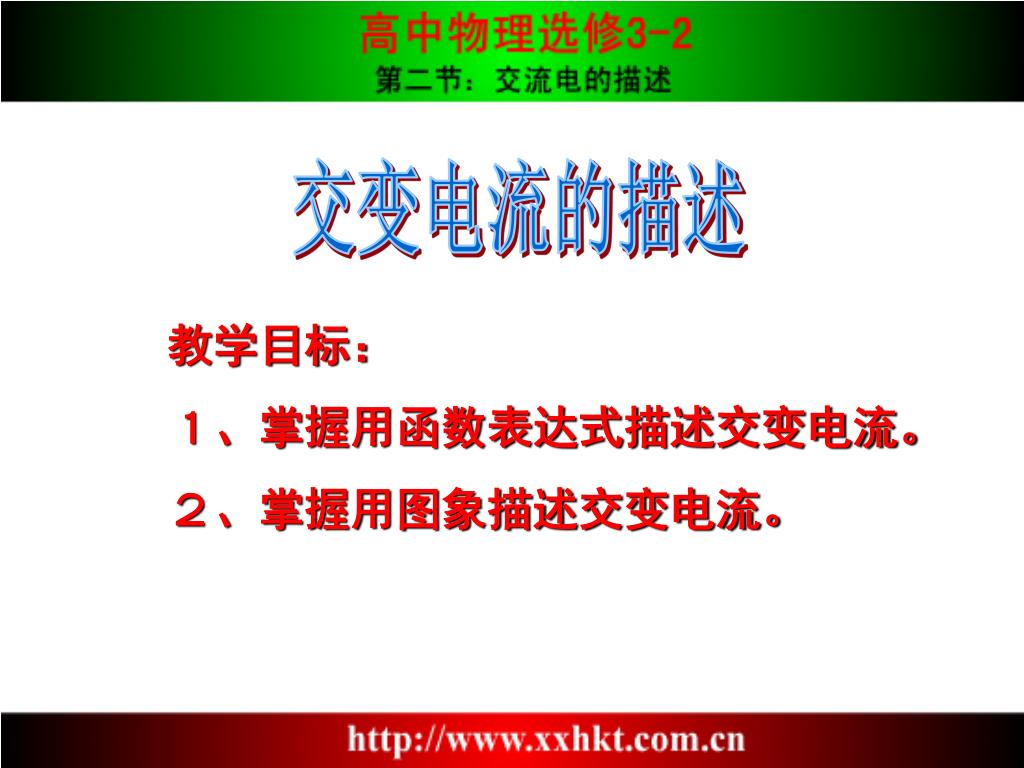

  1. 交变电流的描述 教学目标： １、掌握用函数表达式描述交变电流。 ２、掌握用图象描述交变电流。

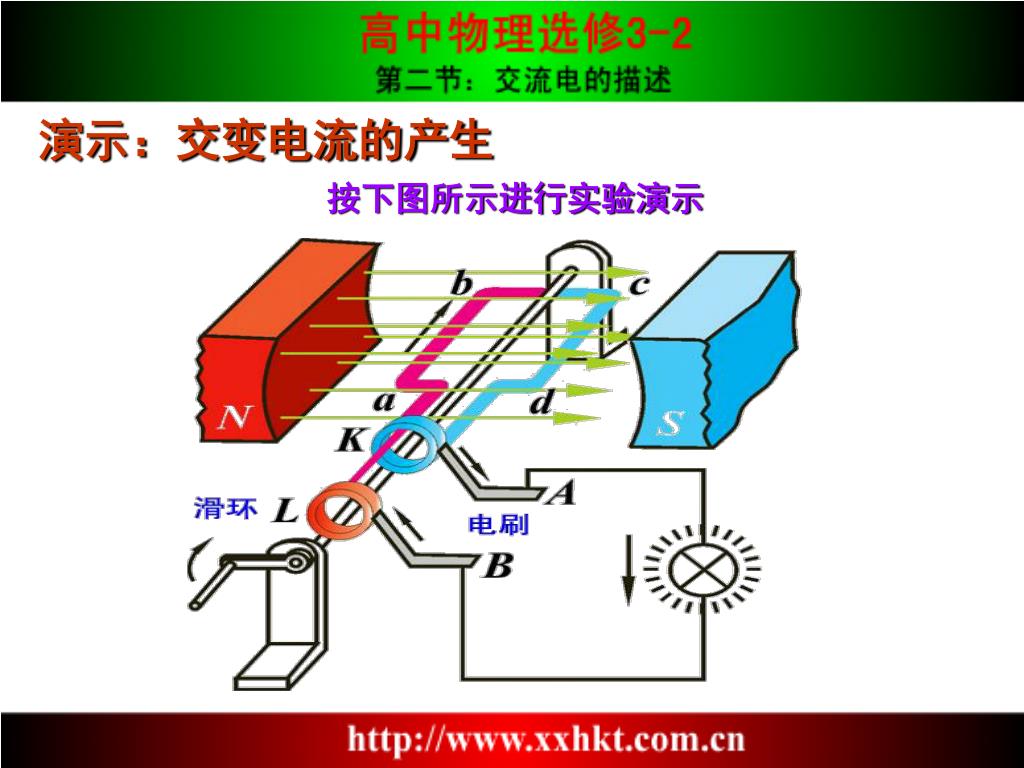

  2. 演示：交变电流的产生 按下图所示进行实验演示

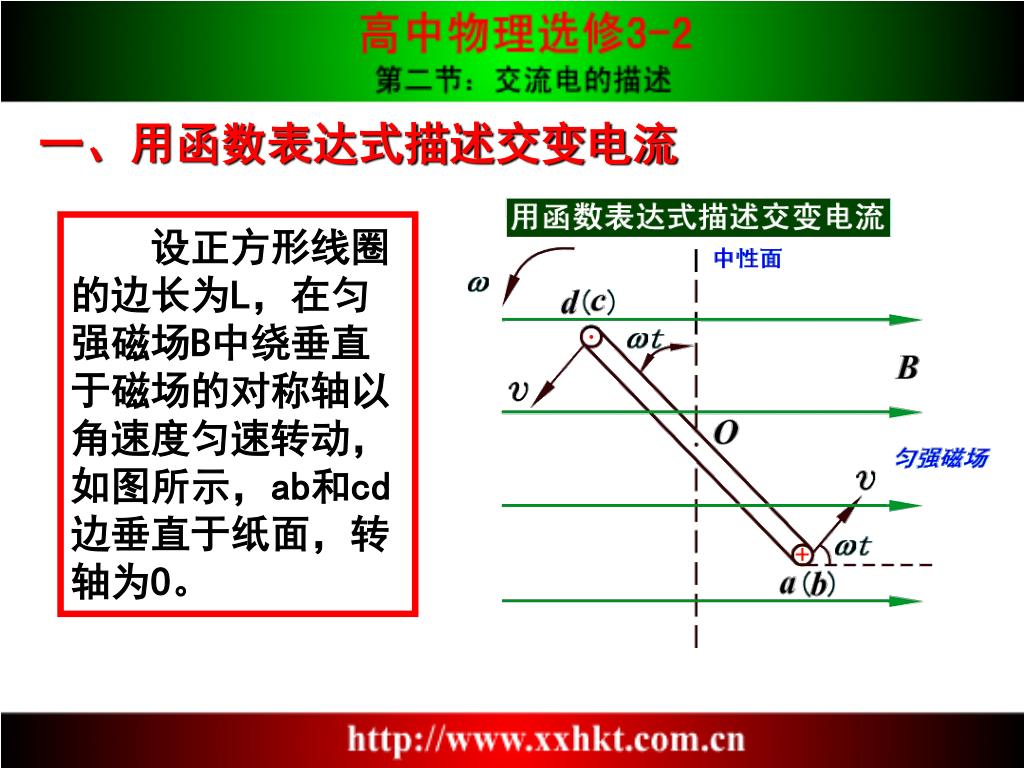

  3. 一、用函数表达式描述交变电流 　　设正方形线圈的边长为L，在匀强磁场B中绕垂直于磁场的对称轴以角速度匀速转动，如图所示，ab和cd边垂直于纸面，转轴为O。

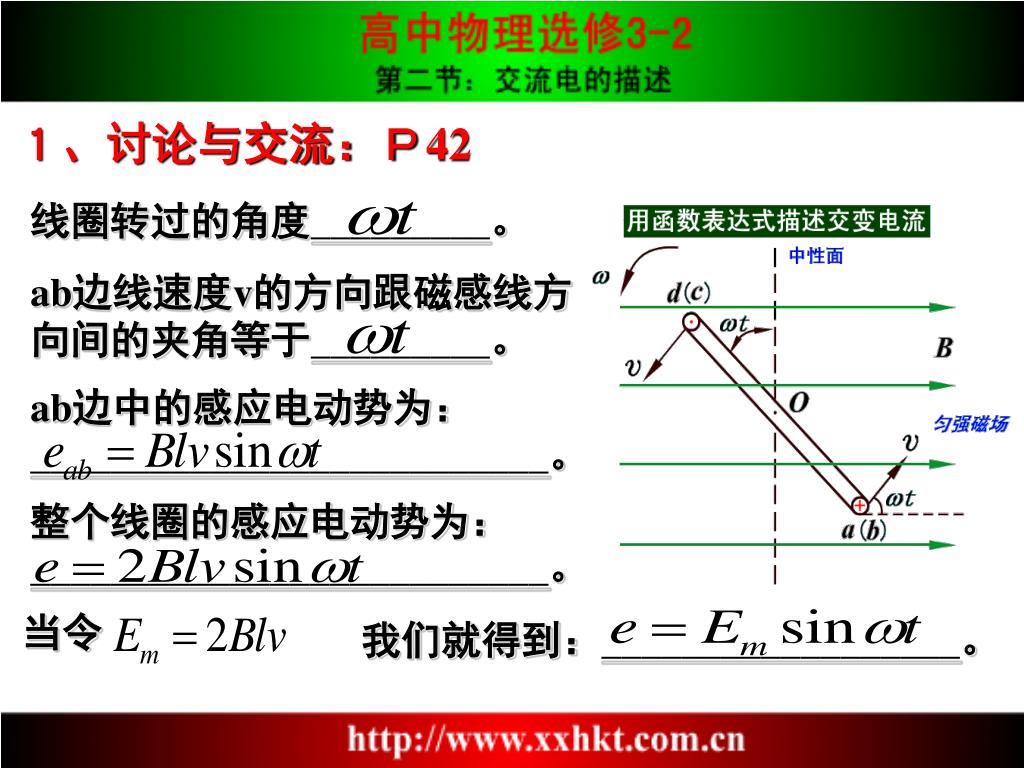

  4. 当令 １、讨论与交流：Ｐ42 线圈转过的角度_________。 ab边线速度v的方向跟磁感线方向间的夹角等于_________。 ab边中的感应电动势为：__________________________。 整个线圈的感应电动势为：__________________________。 我们就得到：__________________。

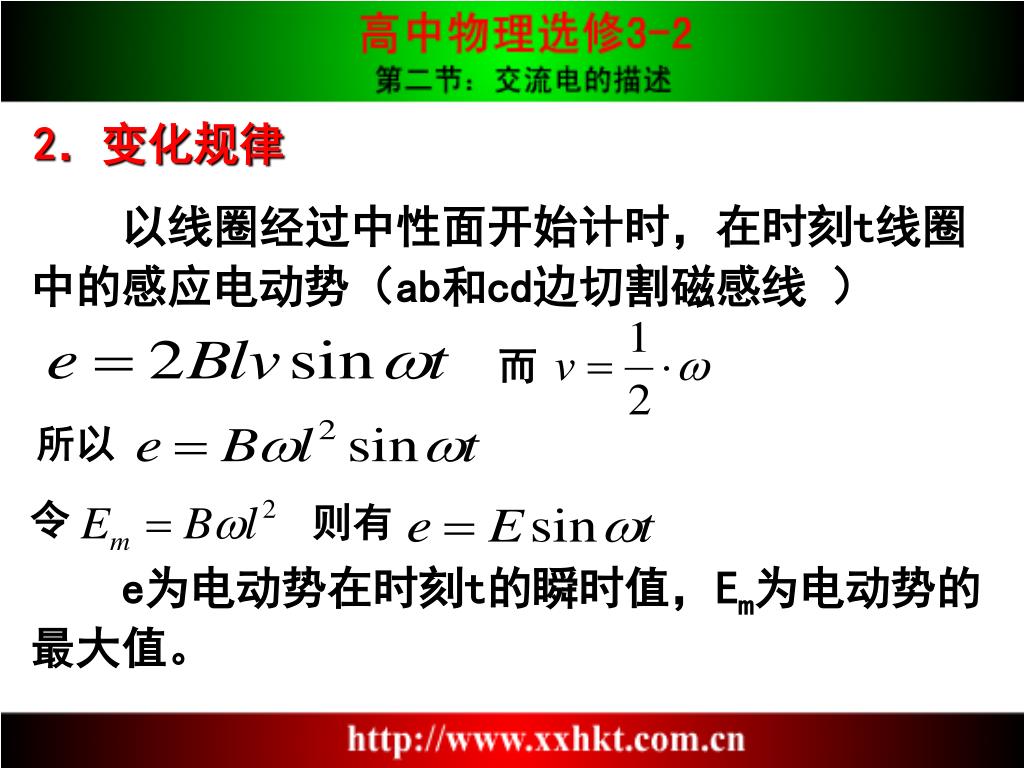

  5. 而 所以 令 则有 以线圈经过中性面开始计时，在时刻t线圈 中的感应电动势（ab和cd边切割磁感线 ） 2．变化规律 e为电动势在时刻t的瞬时值，Em为电动势的 最大值。

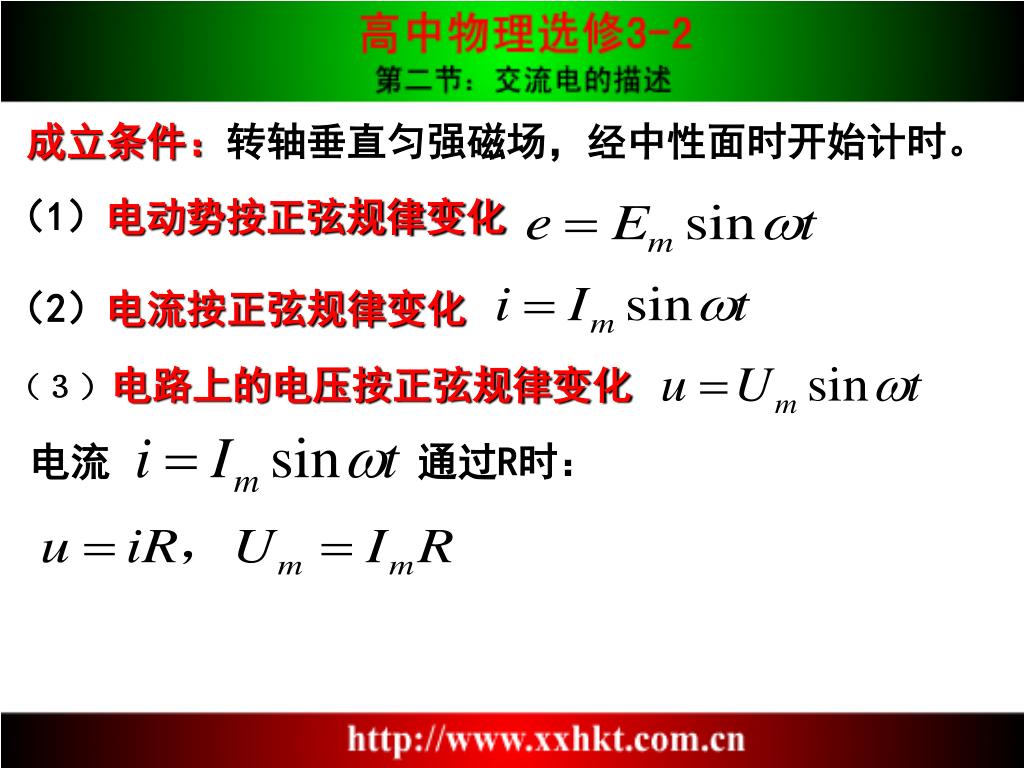

  6. （1）电动势按正弦规律变化 （2）电流按正弦规律变化 （３）电路上的电压按正弦规律变化 电流通过R时： 成立条件：转轴垂直匀强磁场，经中性面时开始计时。

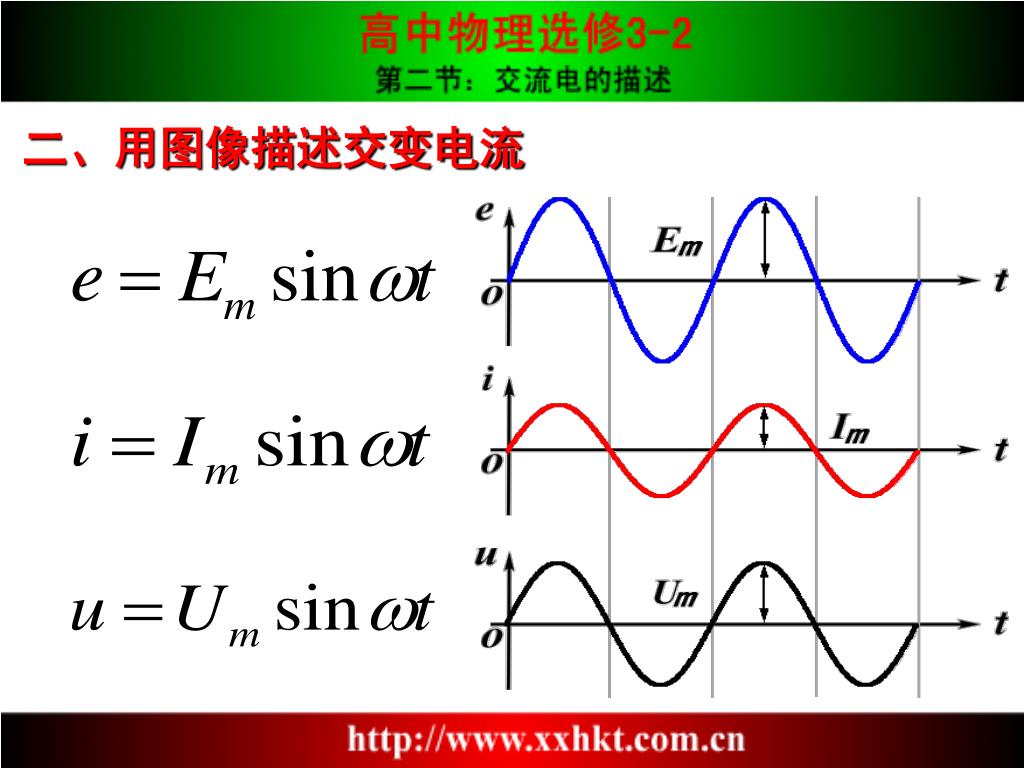

  7. 二、用图像描述交变电流

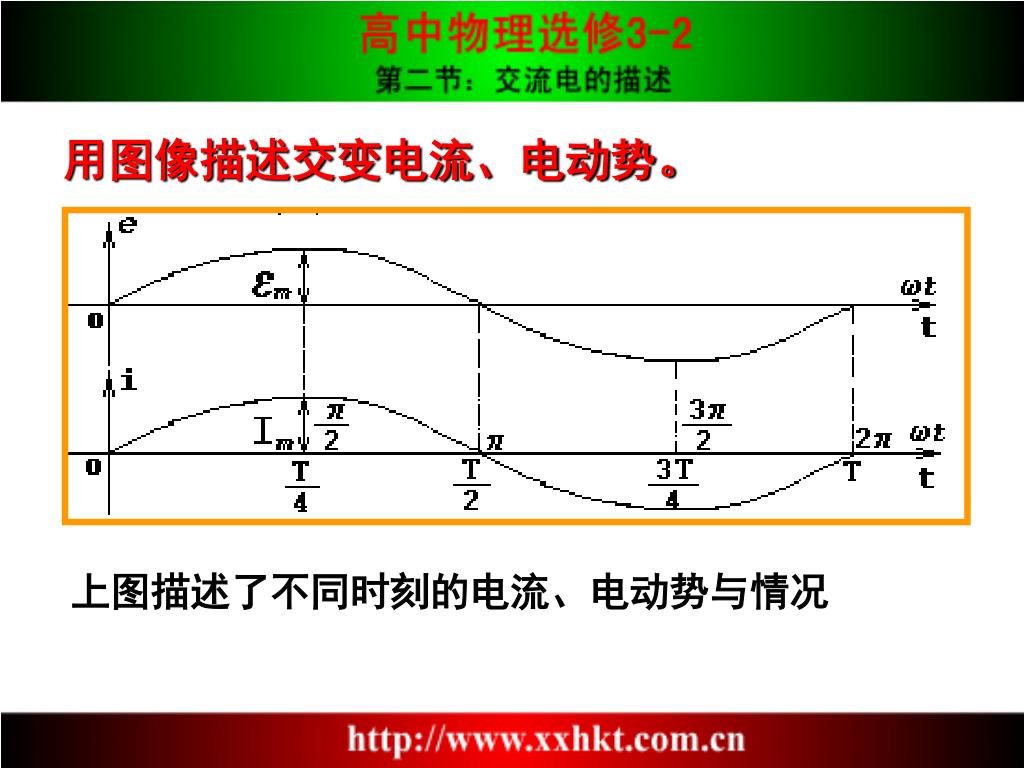

  8. 用图像描述交变电流、电动势。 上图描述了不同时刻的电流、电动势与情况

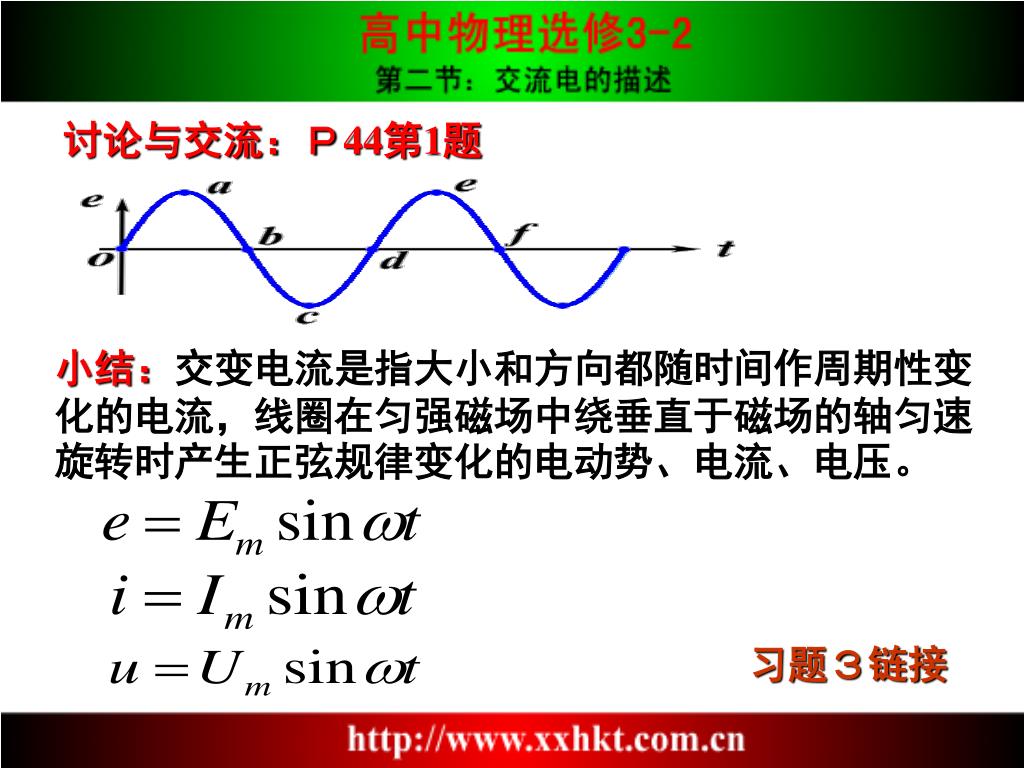

  9. 讨论与交流：Ｐ44第1题 小结：交变电流是指大小和方向都随时间作周期性变化的电流，线圈在匀强磁场中绕垂直于磁场的轴匀速旋转时产生正弦规律变化的电动势、电流、电压。 习题３链接
