第 4 章 多媒体设备

DESCRIPTION

第 4 章 多媒体设备. 4.1 光盘驱动器 4.1.1 光盘驱动器的类型 根据光盘的存储技术，光盘驱动器分为： CD-ROM （只读光盘）驱动器、 CD-R （可写光盘）驱动器、 CD-RW （可重写光盘）驱动器、 DVD-ROM （ DVD 只读光盘）驱动器、 Combo 光盘驱动器、 DVD 刻录机（ DVD-R/RW 、 DVD+R/RW 、 DVD-RAM 、蓝光 DVD 和 HD-DVD 、可反复擦写 DVD 光盘存储器）等。 根据光盘驱动器是否放在机箱内部，分为：内置式光盘驱动器和外置式光盘驱动器。

1 / 41

Download Presentation

第 4 章 多媒体设备

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

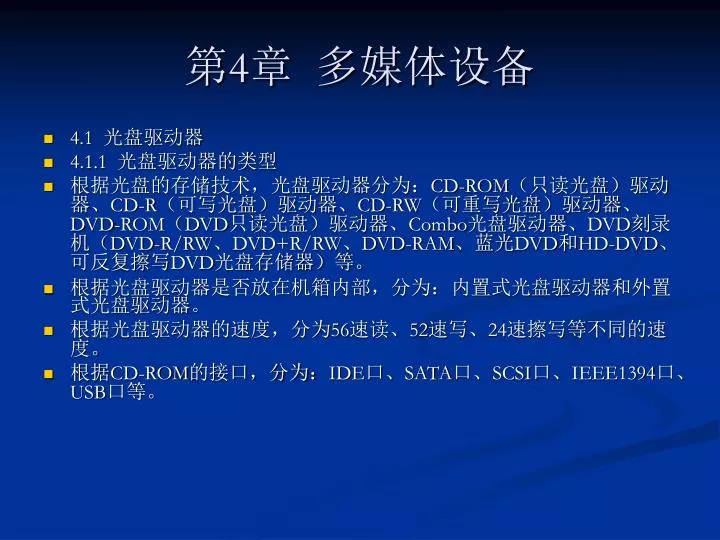

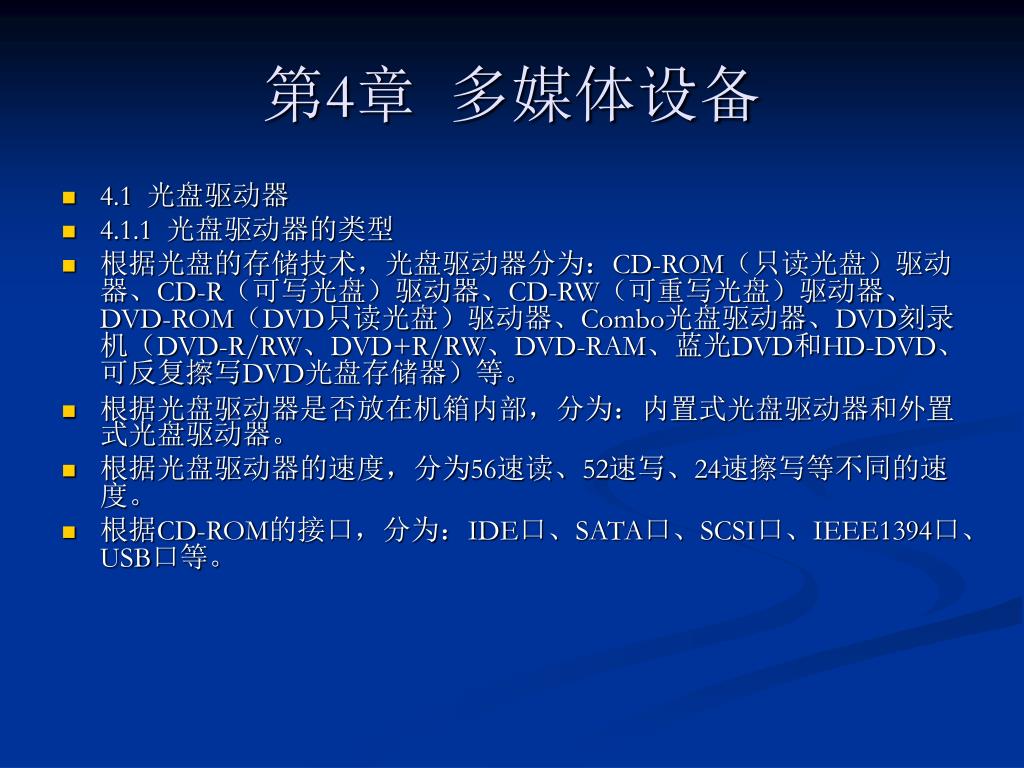

  1. 第4章 多媒体设备 • 4.1 光盘驱动器 • 4.1.1 光盘驱动器的类型 • 根据光盘的存储技术，光盘驱动器分为：CD-ROM（只读光盘）驱动器、CD-R（可写光盘）驱动器、CD-RW（可重写光盘）驱动器、DVD-ROM（DVD只读光盘）驱动器、Combo光盘驱动器、DVD刻录机（DVD-R/RW、DVD+R/RW、DVD-RAM、蓝光DVD和HD-DVD、可反复擦写DVD光盘存储器）等。 • 根据光盘驱动器是否放在机箱内部，分为：内置式光盘驱动器和外置式光盘驱动器。 • 根据光盘驱动器的速度，分为56速读、52速写、24速擦写等不同的速度。 • 根据CD-ROM的接口，分为：IDE口、SATA口、SCSI口、IEEE1394口、USB口等。

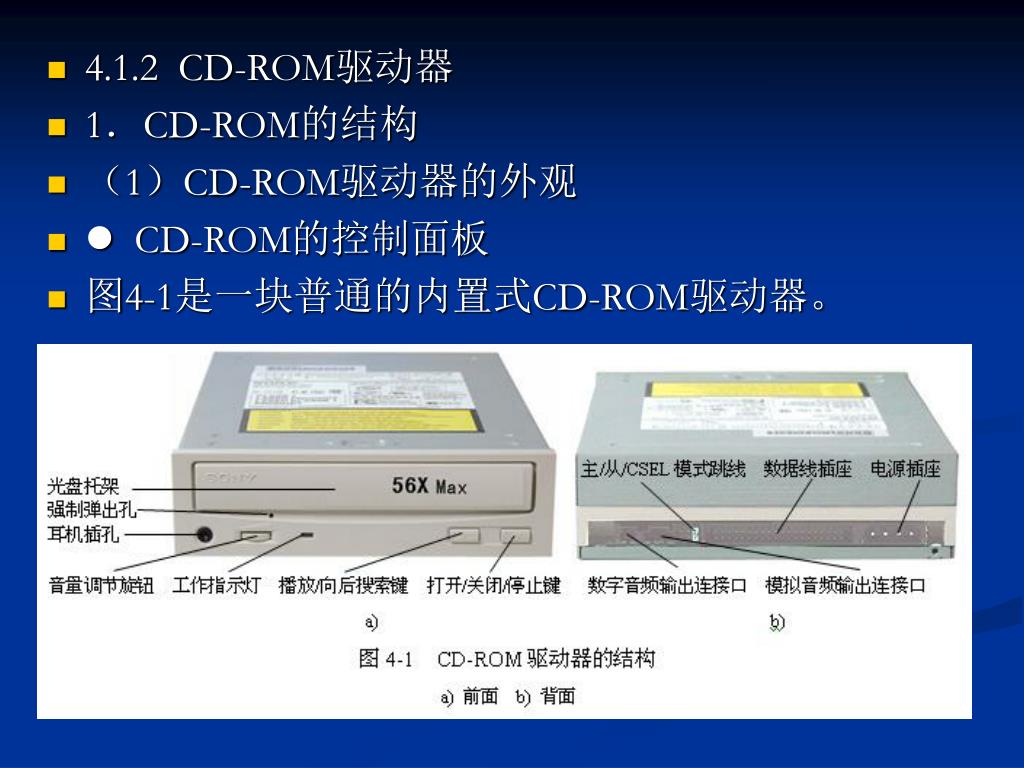

  2. 4.1.2 CD-ROM驱动器 • 1．CD-ROM的结构 • （1）CD-ROM驱动器的外观 • CD-ROM的控制面板 • 图4-1是一块普通的内置式CD-ROM驱动器。

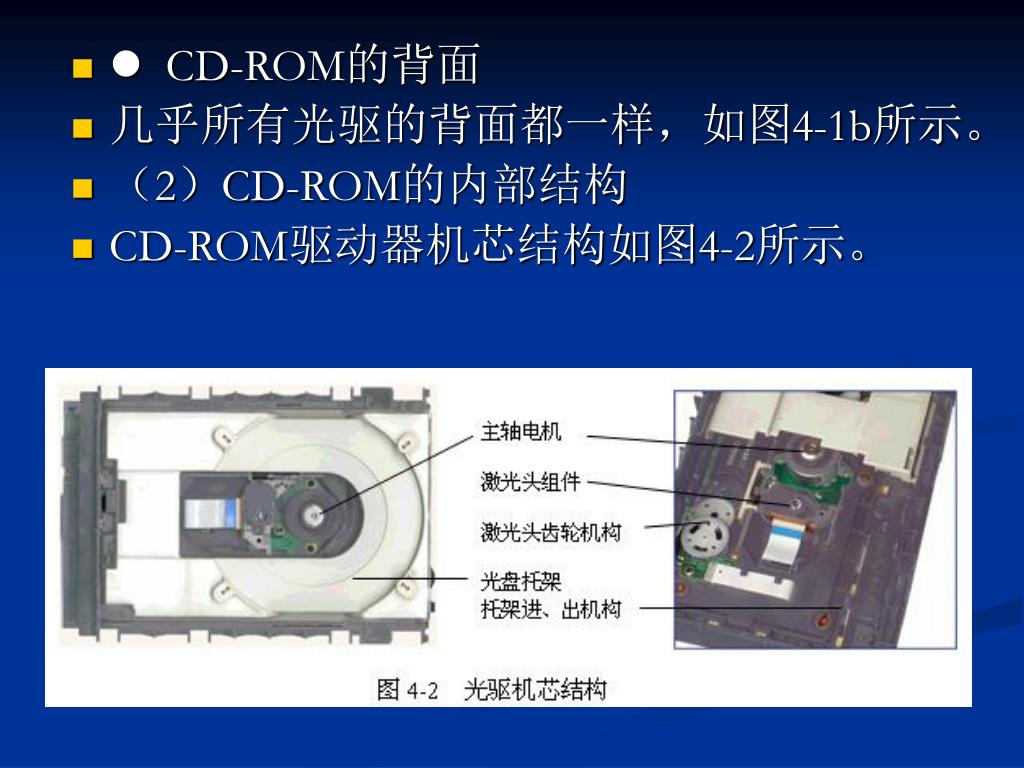

  3.  CD-ROM的背面 • 几乎所有光驱的背面都一样，如图4-1b所示。 • （2）CD-ROM的内部结构 • CD-ROM驱动器机芯结构如图4-2所示。

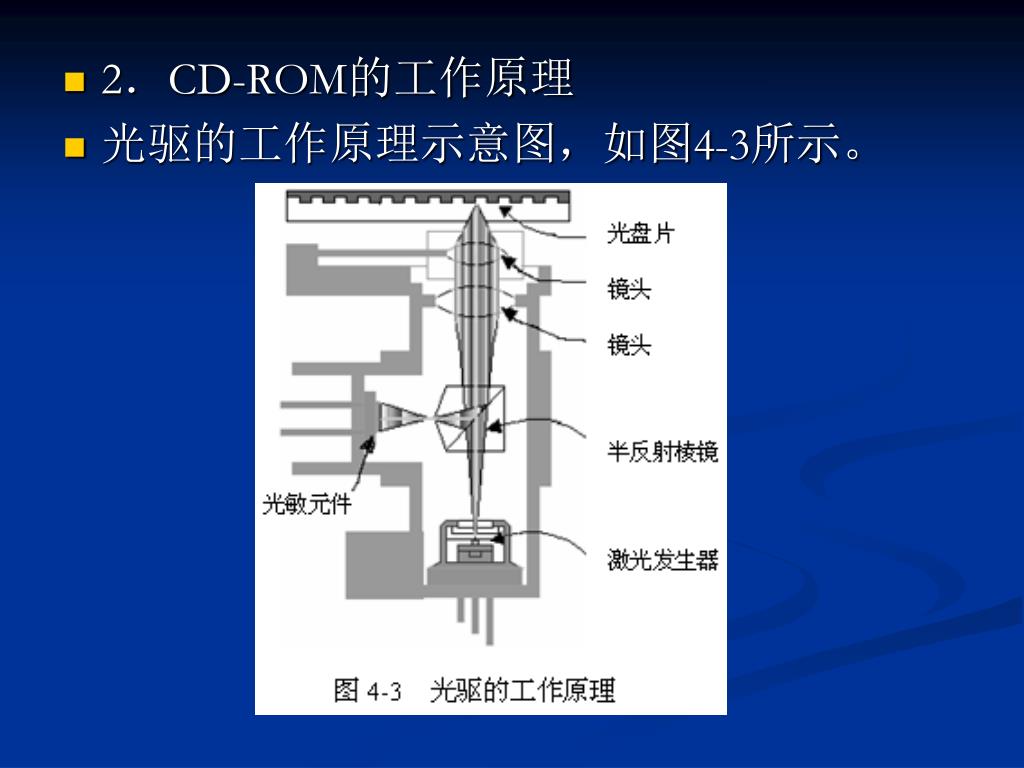

  4. 2．CD-ROM的工作原理 • 光驱的工作原理示意图，如图4-3所示。

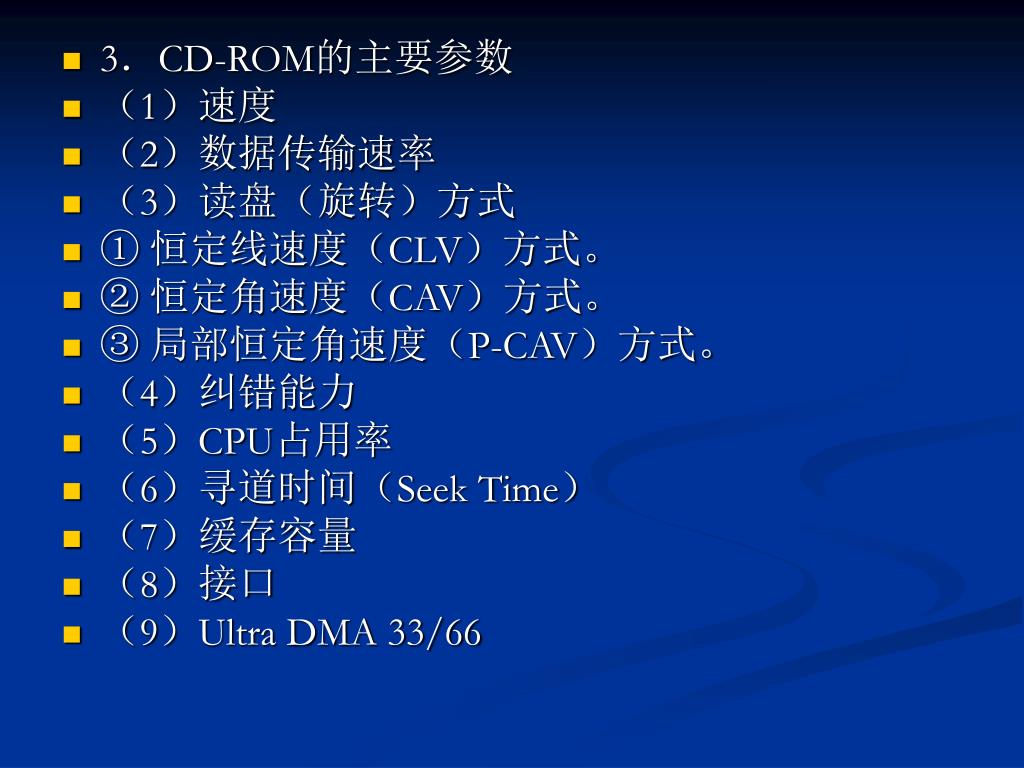

  5. 3．CD-ROM的主要参数 • （1）速度 • （2）数据传输速率 • （3）读盘（旋转）方式 • ① 恒定线速度（CLV）方式。 • ② 恒定角速度（CAV）方式。 • ③ 局部恒定角速度（P-CAV）方式。 • （4）纠错能力 • （5）CPU占用率 • （6）寻道时间（Seek Time） • （7）缓存容量 • （8）接口 • （9）Ultra DMA 33/66

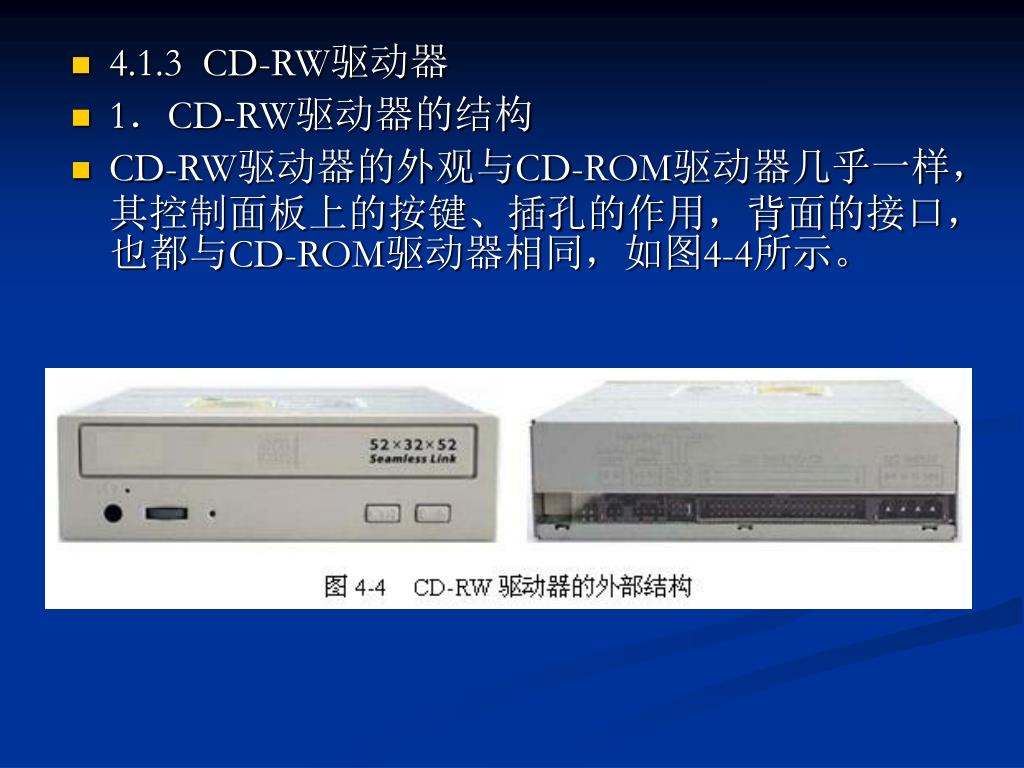

  6. 4.1.3 CD-RW驱动器 • 1．CD-RW驱动器的结构 • CD-RW驱动器的外观与CD-ROM驱动器几乎一样，其控制面板上的按键、插孔的作用，背面的接口，也都与CD-ROM驱动器相同，如图4-4所示。

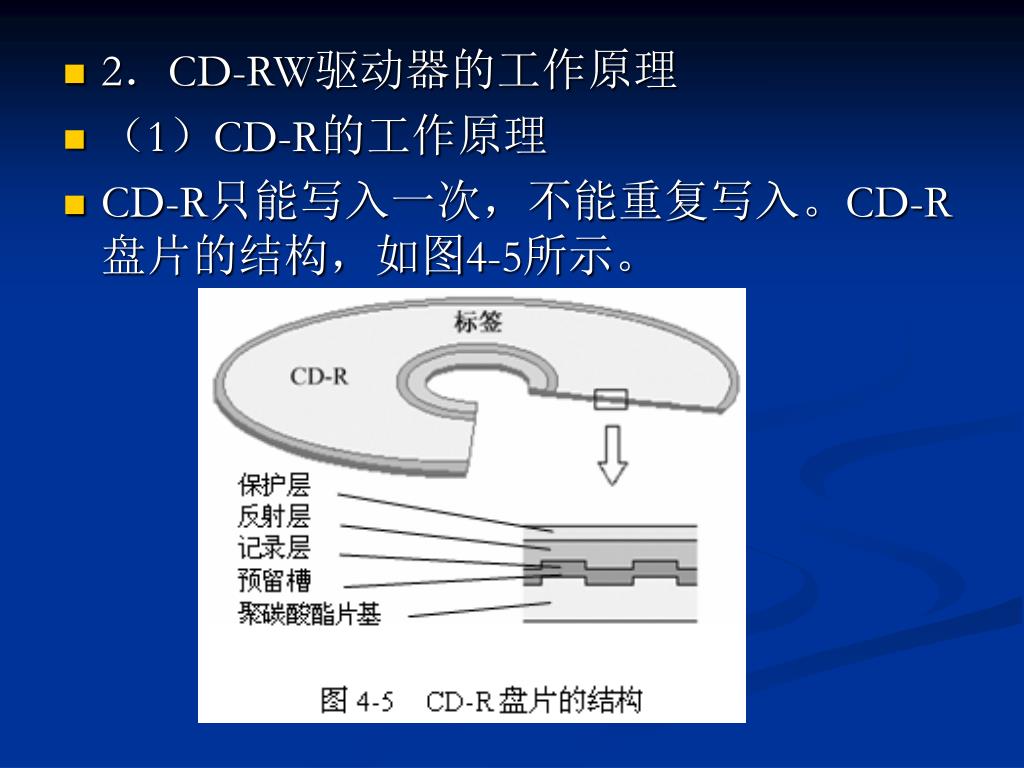

  7. 2．CD-RW驱动器的工作原理 • （1）CD-R的工作原理 • CD-R只能写入一次，不能重复写入。CD-R盘片的结构，如图4-5所示。

  8. （2）CD-RW的工作原理 • CD-RW盘片的结构，如图4-6所示。

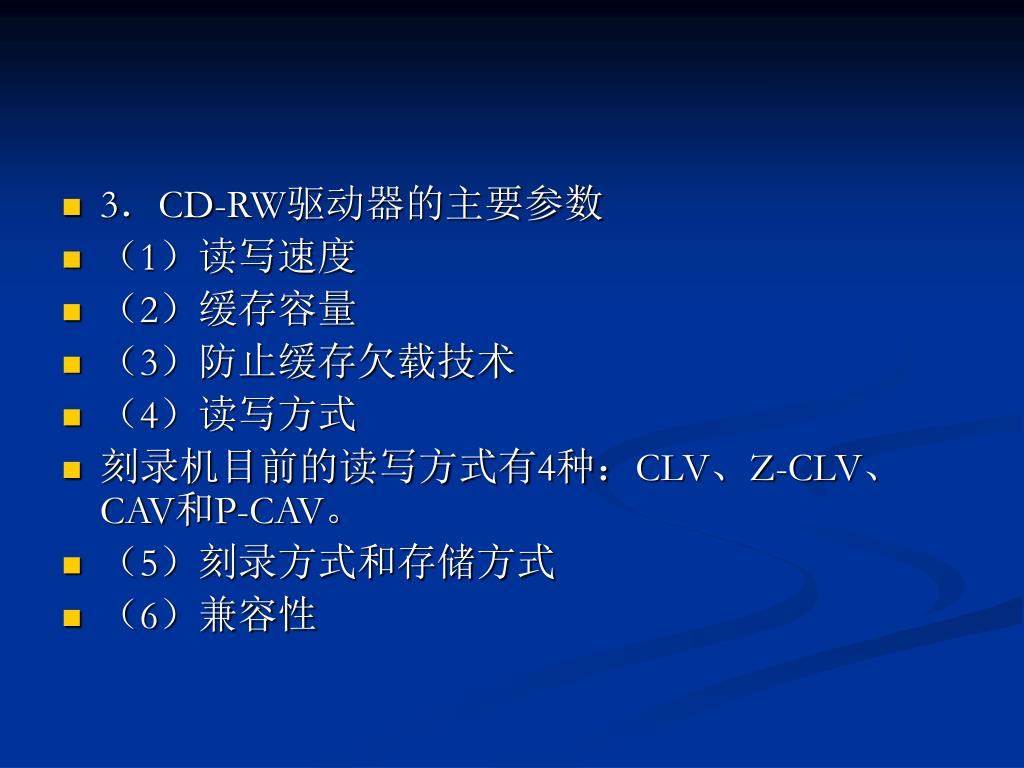

  9. 3．CD-RW驱动器的主要参数 • （1）读写速度 • （2）缓存容量 • （3）防止缓存欠载技术 • （4）读写方式 • 刻录机目前的读写方式有4种：CLV、Z-CLV、CAV和P-CAV。 • （5）刻录方式和存储方式 • （6）兼容性

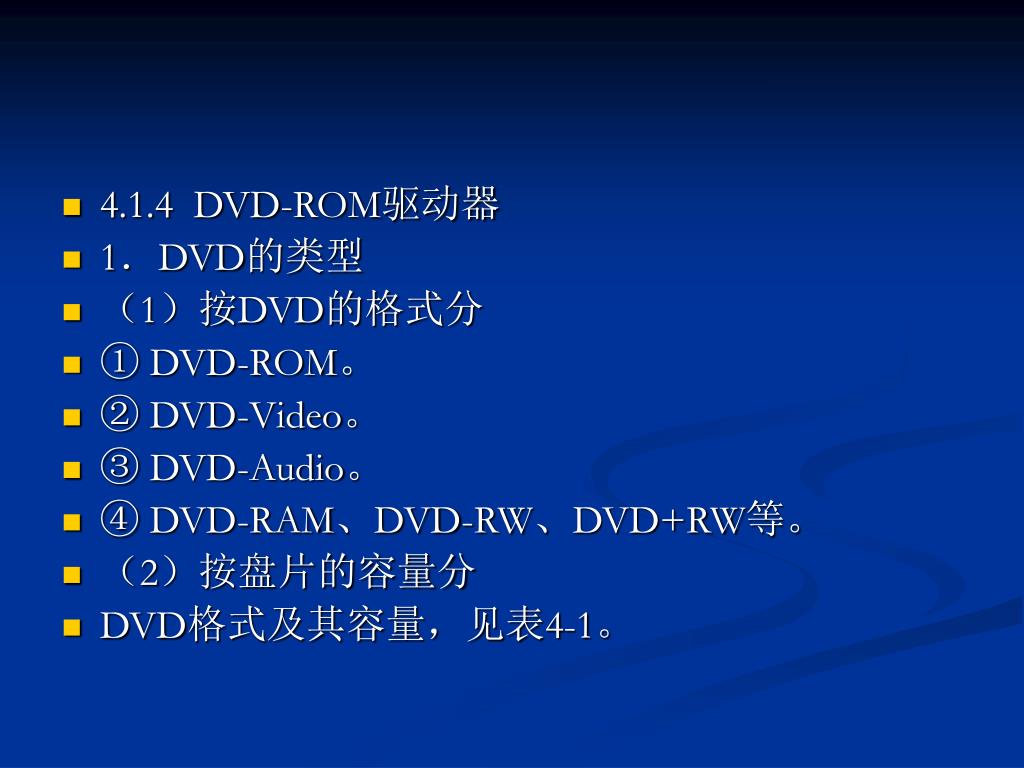

  10. 4.1.4 DVD-ROM驱动器 • 1．DVD的类型 • （1）按DVD的格式分 • ① DVD-ROM。 • ② DVD-Video。 • ③ DVD-Audio。 • ④ DVD-RAM、DVD-RW、DVD+RW等。 • （2）按盘片的容量分 • DVD格式及其容量，见表4-1。

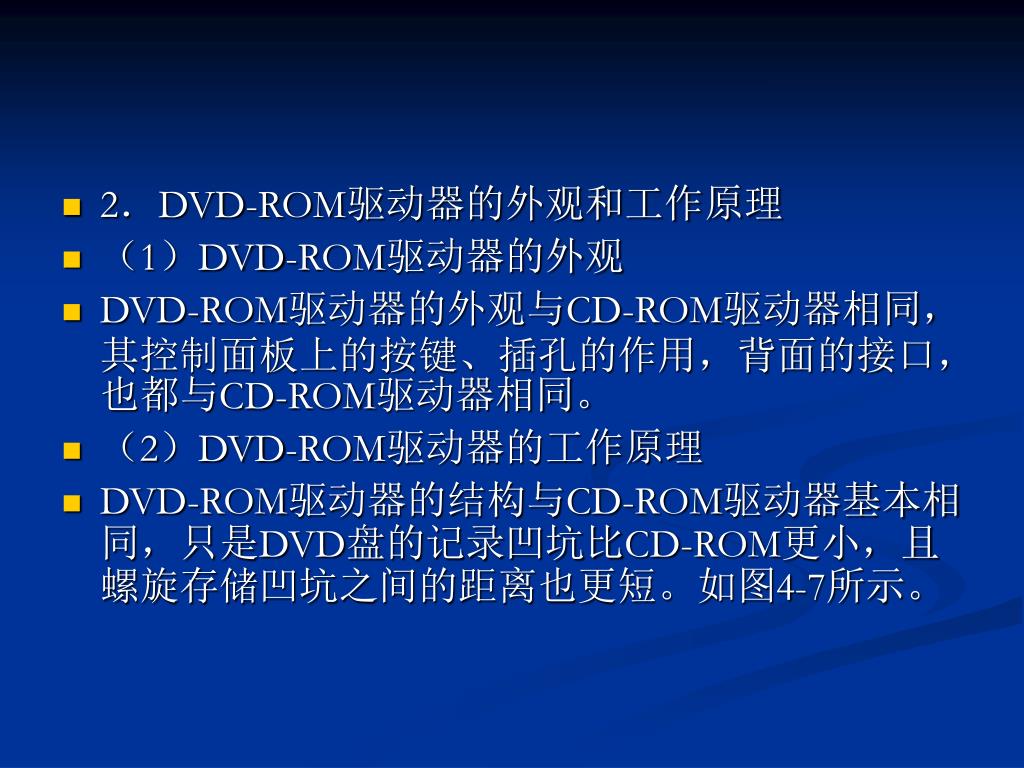

  11. 2．DVD-ROM驱动器的外观和工作原理 • （1）DVD-ROM驱动器的外观 • DVD-ROM驱动器的外观与CD-ROM驱动器相同，其控制面板上的按键、插孔的作用，背面的接口，也都与CD-ROM驱动器相同。 • （2）DVD-ROM驱动器的工作原理 • DVD-ROM驱动器的结构与CD-ROM驱动器基本相同，只是DVD盘的记录凹坑比CD-ROM更小，且螺旋存储凹坑之间的距离也更短。如图4-7所示。

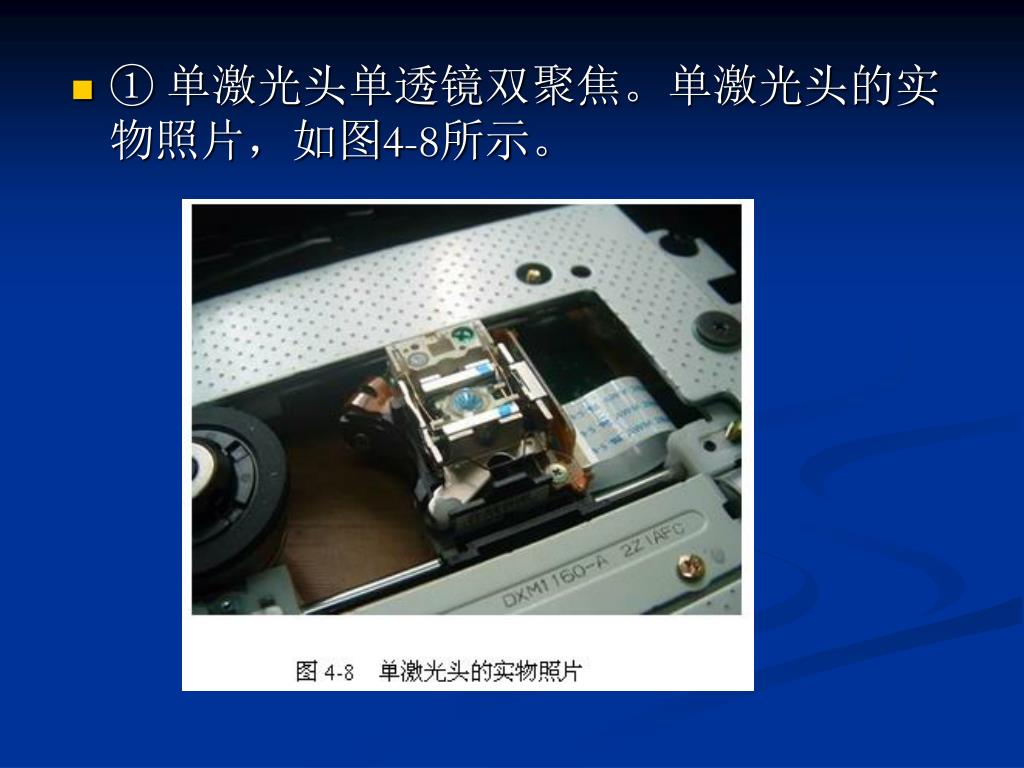

  12. ① 单激光头单透镜双聚焦。单激光头的实物照片，如图4-8所示。

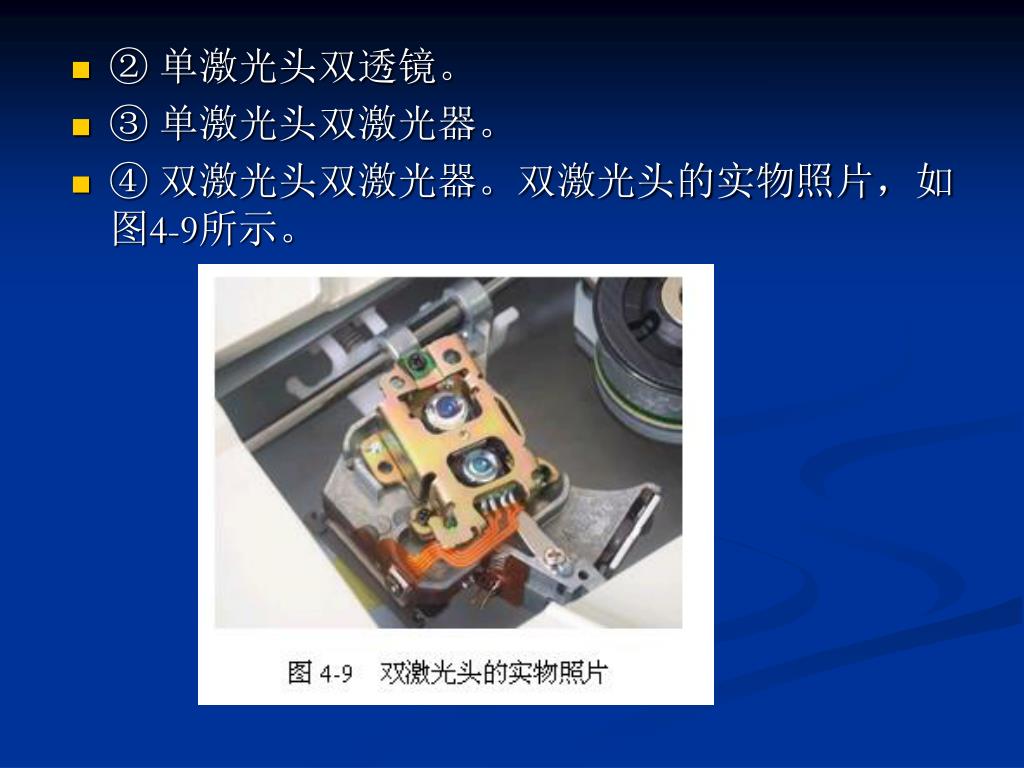

  13. ② 单激光头双透镜。 • ③ 单激光头双激光器。 • ④ 双激光头双激光器。双激光头的实物照片，如图4-9所示。

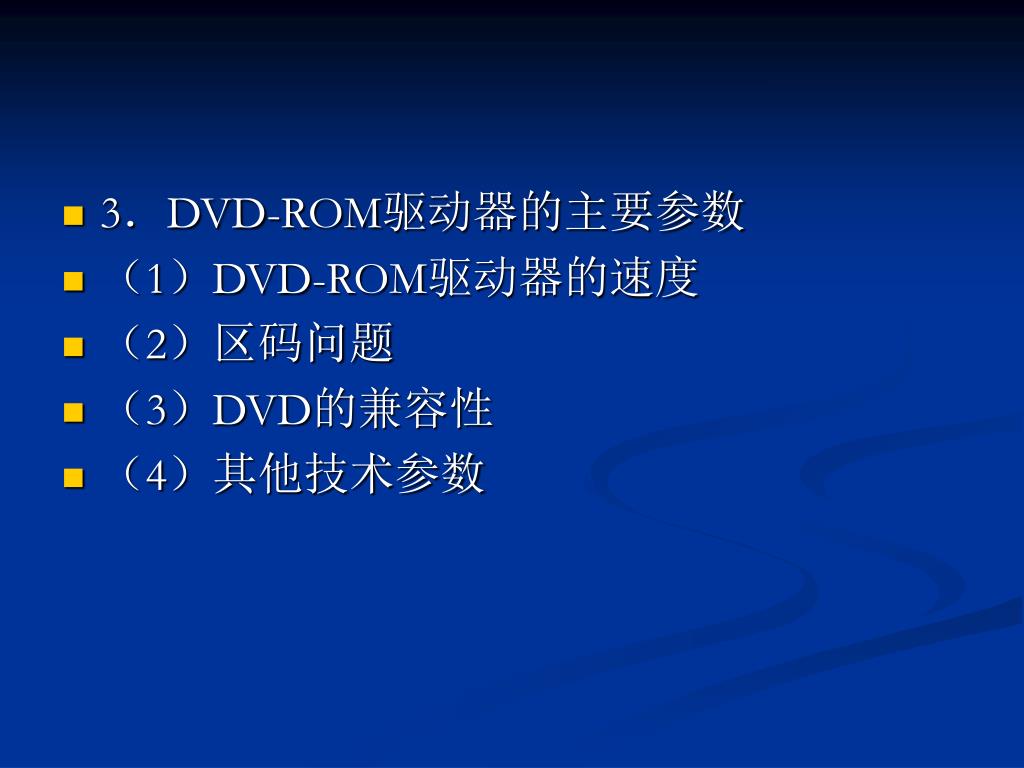

  14. 3．DVD-ROM驱动器的主要参数 • （1）DVD-ROM驱动器的速度 • （2）区码问题 • （3）DVD的兼容性 • （4）其他技术参数

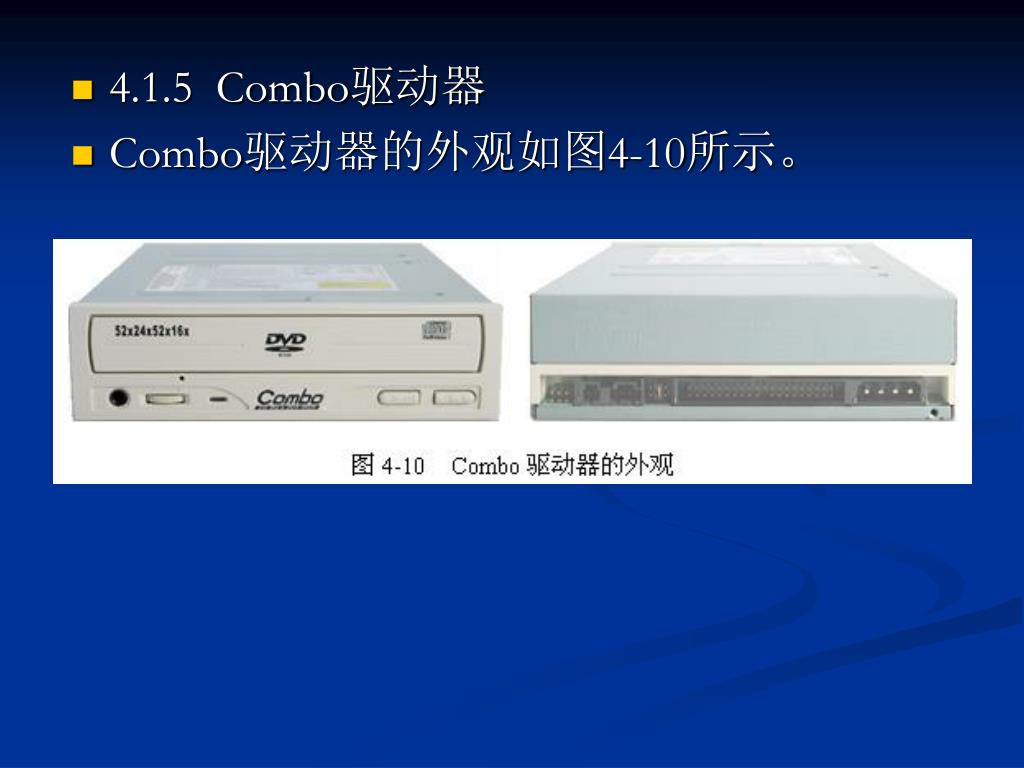

  15. 4.1.5 Combo驱动器 • Combo驱动器的外观如图4-10所示。

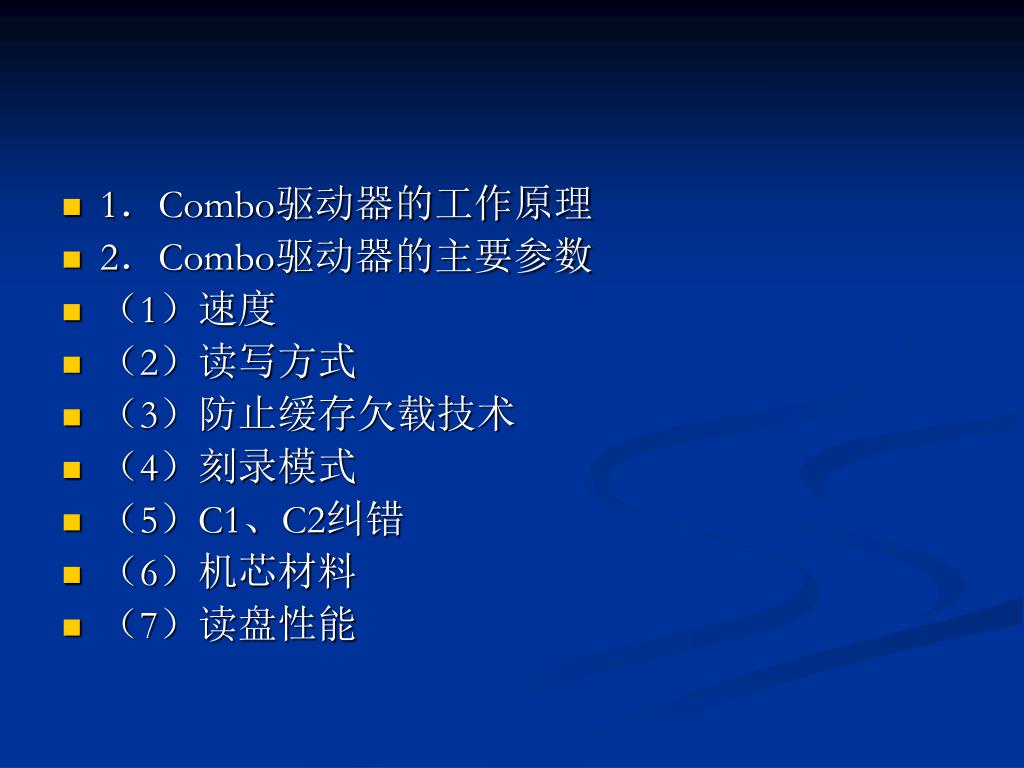

  16. 1．Combo驱动器的工作原理 • 2．Combo驱动器的主要参数 • （1）速度 • （2）读写方式 • （3）防止缓存欠载技术 • （4）刻录模式 • （5）C1、C2纠错 • （6）机芯材料 • （7）读盘性能

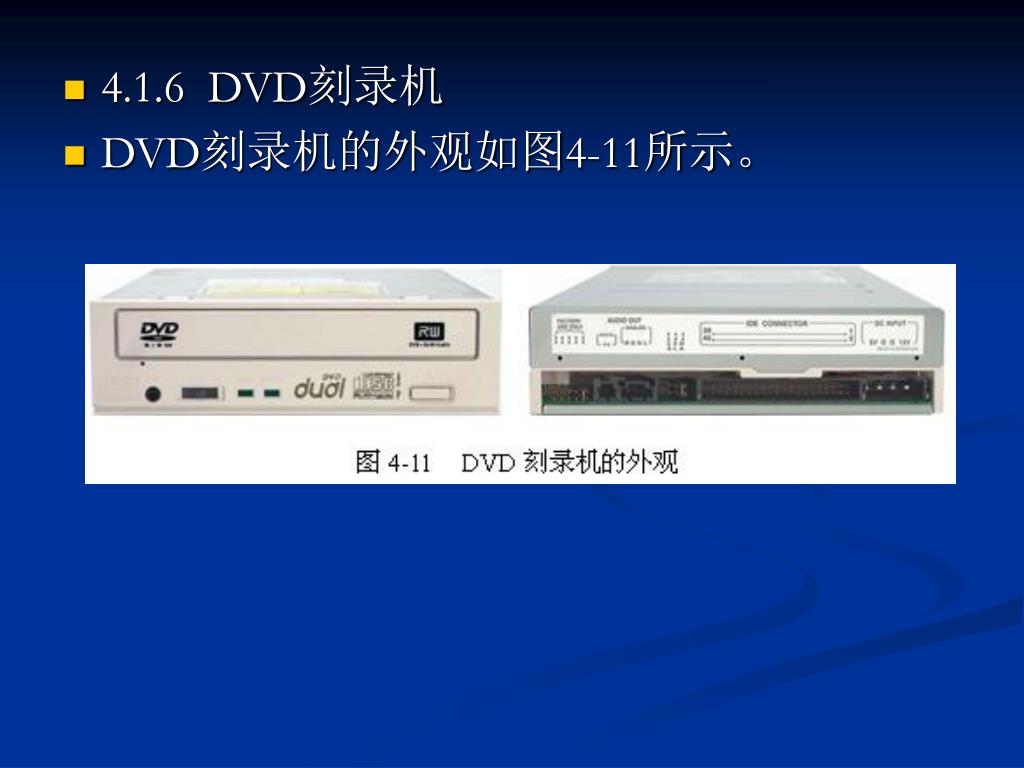

  17. 4.1.6 DVD刻录机 • DVD刻录机的外观如图4-11所示。

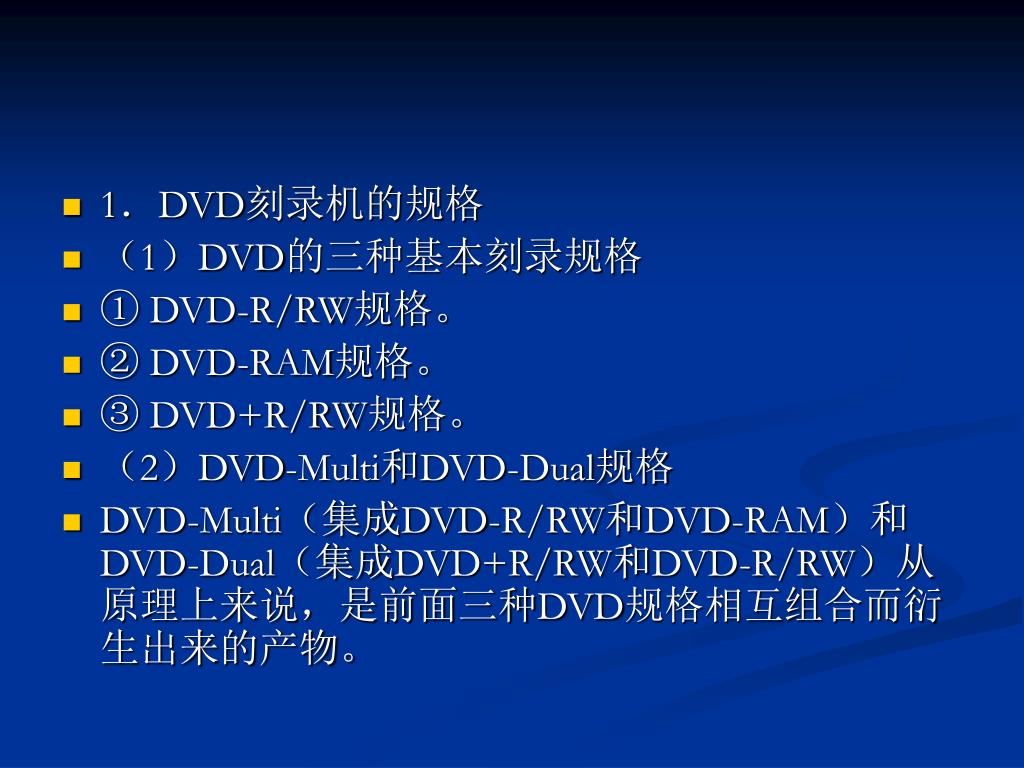

  18. 1．DVD刻录机的规格 • （1）DVD的三种基本刻录规格 • ① DVD-R/RW规格。 • ② DVD-RAM规格。 • ③ DVD+R/RW规格。 • （2）DVD-Multi和DVD-Dual规格 • DVD-Multi（集成DVD-R/RW和DVD-RAM）和DVD-Dual（集成DVD+R/RW和DVD-R/RW）从原理上来说，是前面三种DVD规格相互组合而衍生出来的产物。

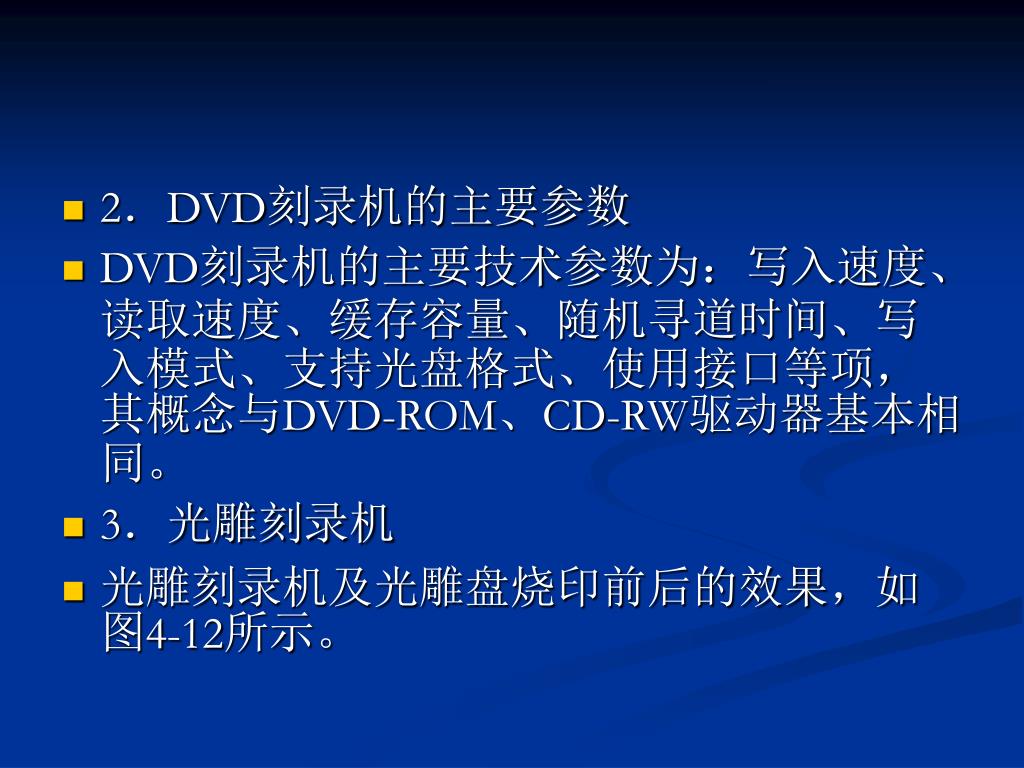

  19. 2．DVD刻录机的主要参数 • DVD刻录机的主要技术参数为：写入速度、读取速度、缓存容量、随机寻道时间、写入模式、支持光盘格式、使用接口等项，其概念与DVD-ROM、CD-RW驱动器基本相同。 • 3．光雕刻录机 • 光雕刻录机及光雕盘烧印前后的效果，如图4-12所示。

  20. 4.1.7 蓝光DVD和HD-DVD • 蓝光和HD-DVD产品的标识如图4-13所示。

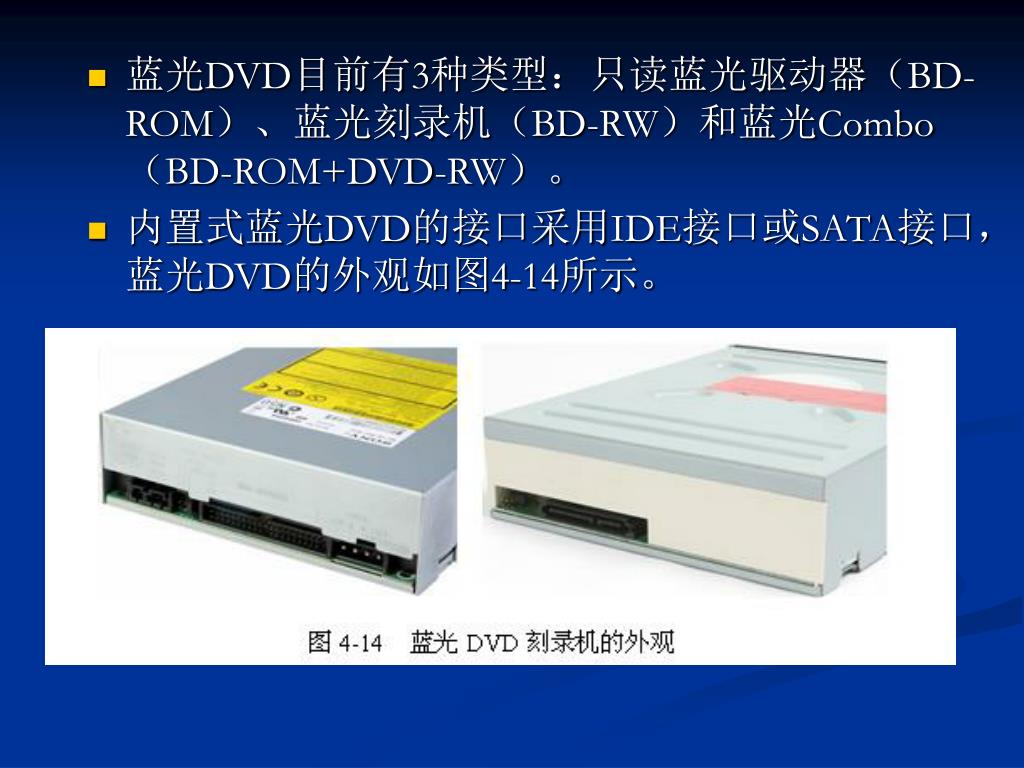

  21. 蓝光DVD目前有3种类型：只读蓝光驱动器（BD-ROM）、蓝光刻录机（BD-RW）和蓝光Combo（BD-ROM+DVD-RW）。蓝光DVD目前有3种类型：只读蓝光驱动器（BD-ROM）、蓝光刻录机（BD-RW）和蓝光Combo（BD-ROM+DVD-RW）。 • 内置式蓝光DVD的接口采用IDE接口或SATA接口，蓝光DVD的外观如图4-14所示。

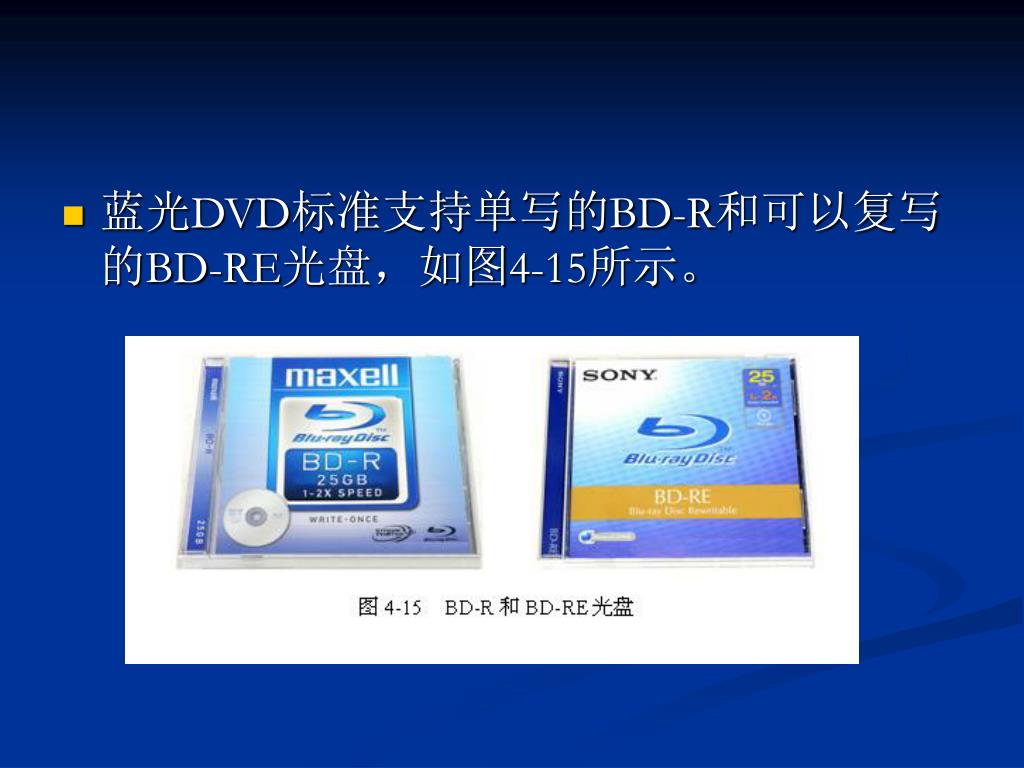

  22. 蓝光DVD标准支持单写的BD-R和可以复写的BD-RE光盘，如图4-15所示。蓝光DVD标准支持单写的BD-R和可以复写的BD-RE光盘，如图4-15所示。

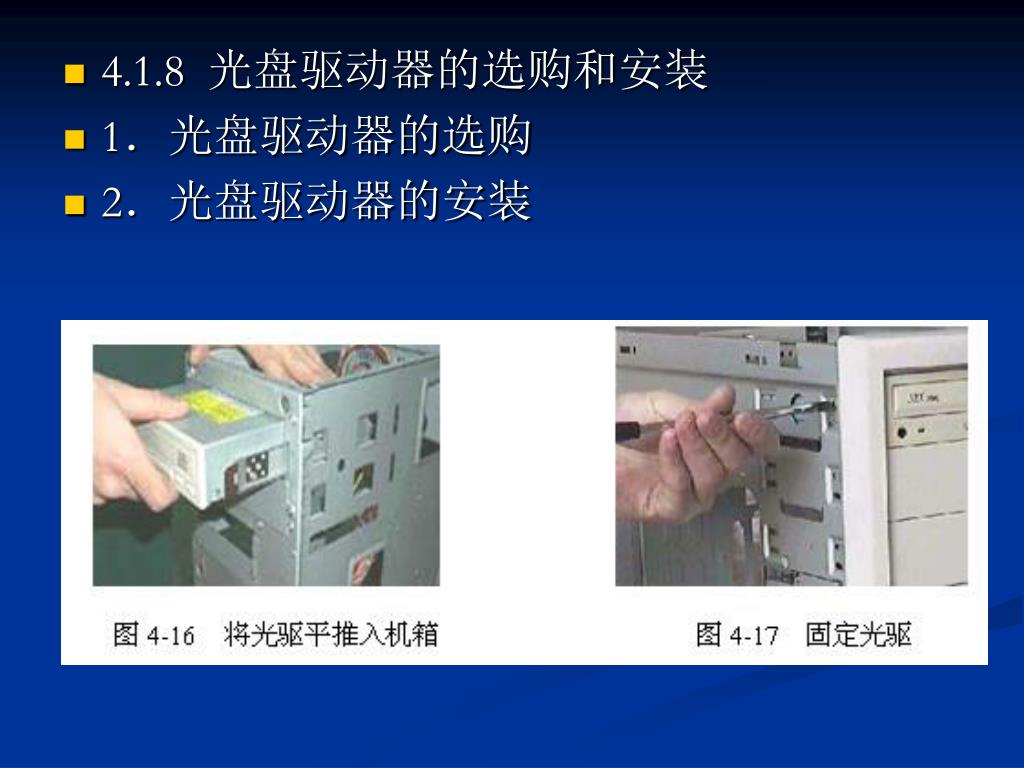

  23. 4.1.8 光盘驱动器的选购和安装 • 1．光盘驱动器的选购 • 2．光盘驱动器的安装

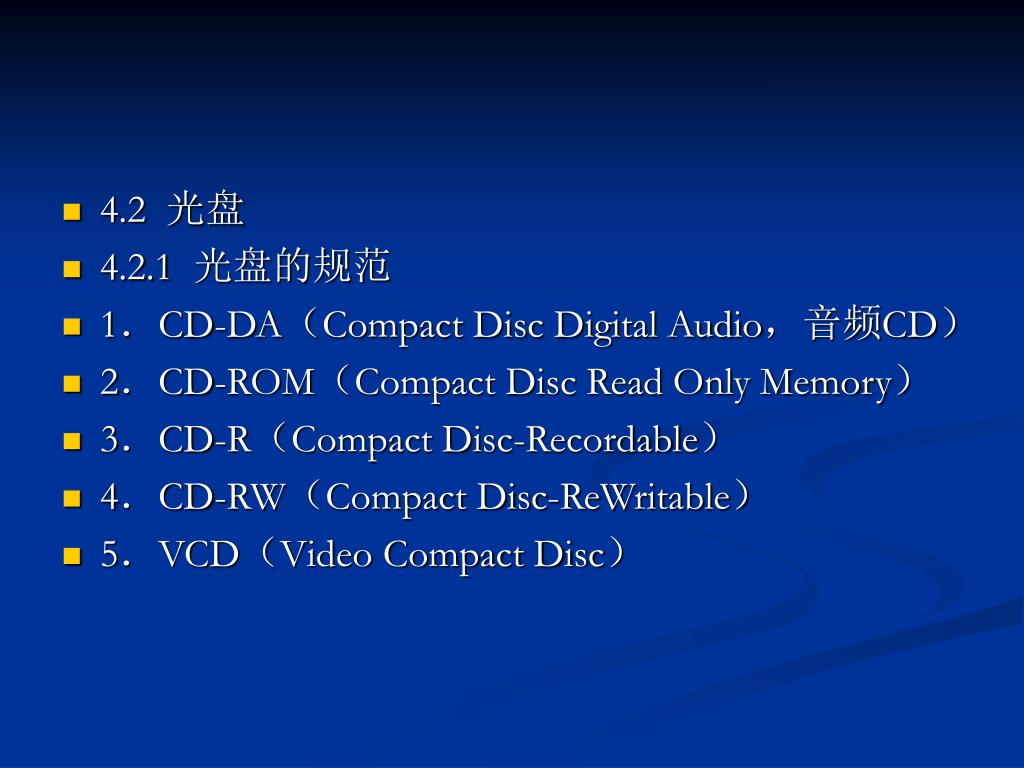

  24. 4.2 光盘 • 4.2.1 光盘的规范 • 1．CD-DA（Compact Disc Digital Audio，音频CD） • 2．CD-ROM（Compact Disc Read Only Memory） • 3．CD-R（Compact Disc-Recordable） • 4．CD-RW（Compact Disc-ReWritable） • 5．VCD（Video Compact Disc）

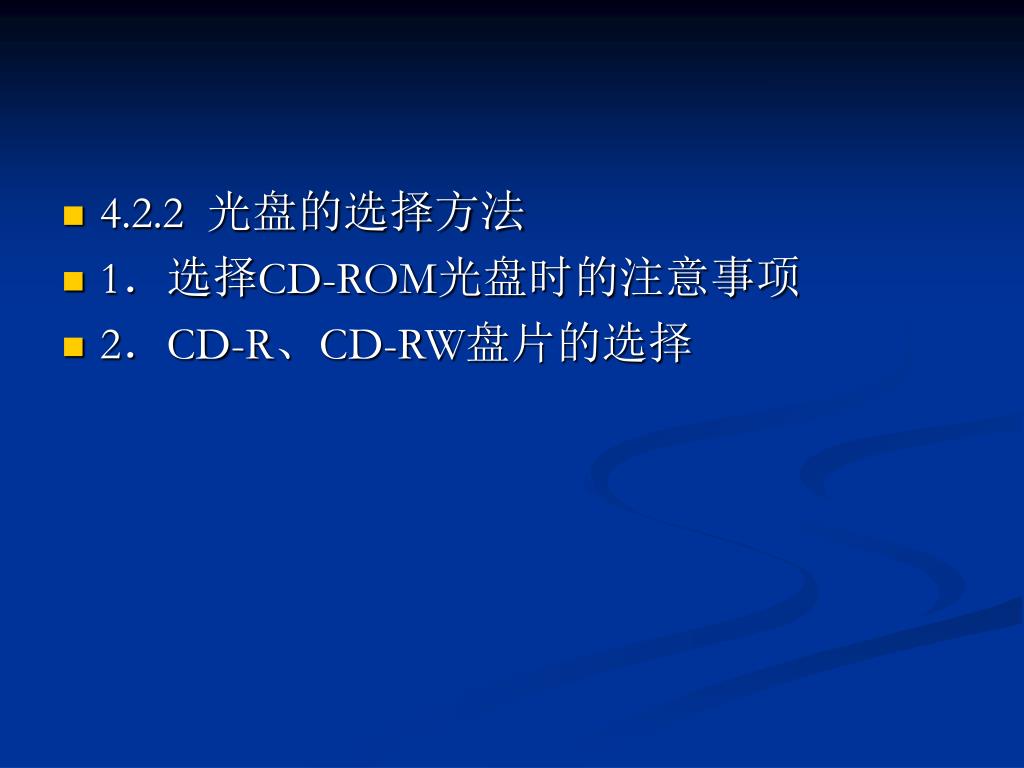

  25. 4.2.2 光盘的选择方法 • 1．选择CD-ROM光盘时的注意事项 • 2．CD-R、CD-RW盘片的选择

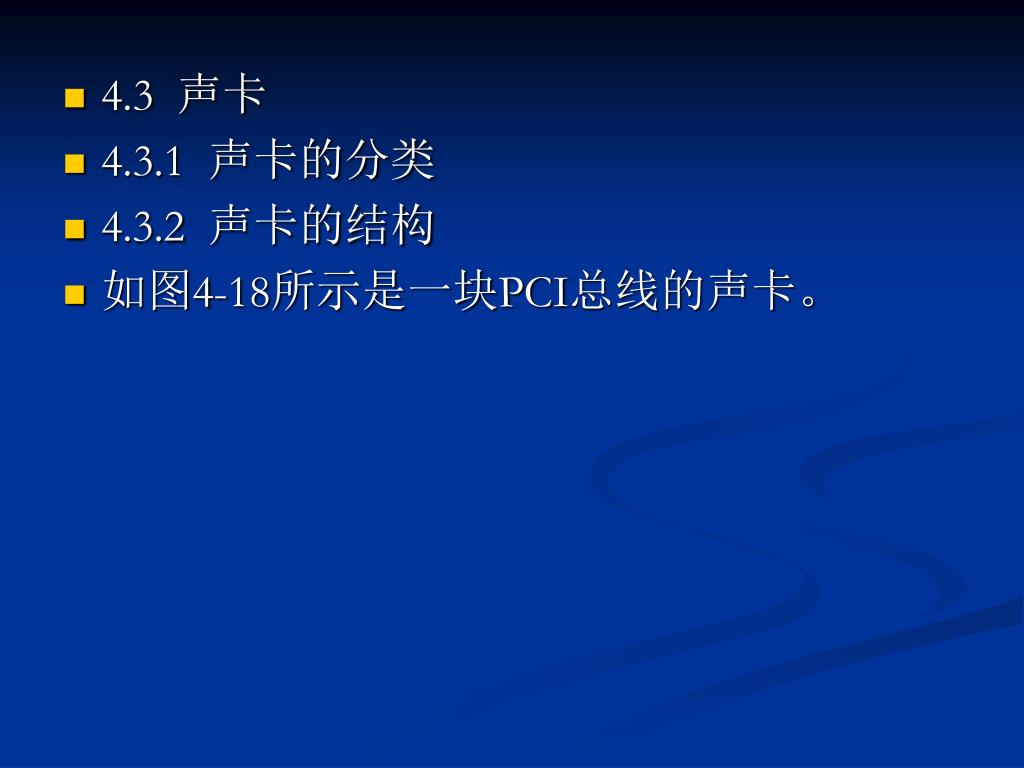

  26. 4.3 声卡 • 4.3.1 声卡的分类 • 4.3.2 声卡的结构 • 如图4-18所示是一块PCI总线的声卡。

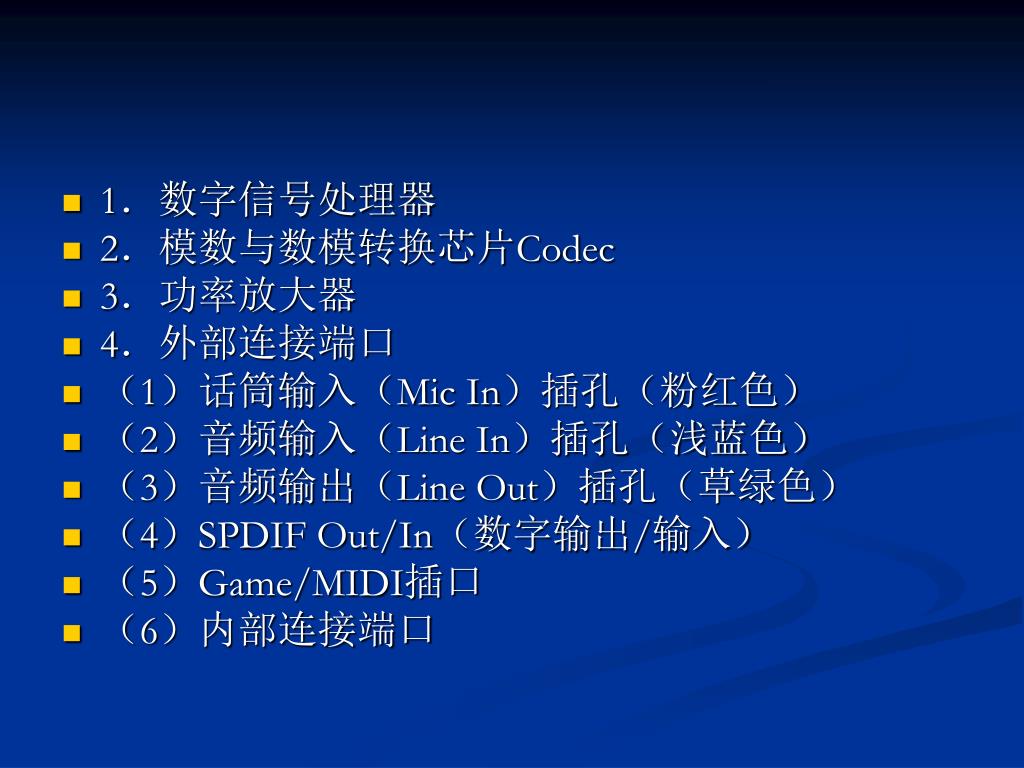

  27. 1．数字信号处理器 • 2．模数与数模转换芯片Codec • 3．功率放大器 • 4．外部连接端口 • （1）话筒输入（Mic In）插孔（粉红色） • （2）音频输入（Line In）插孔（浅蓝色） • （3）音频输出（Line Out）插孔（草绿色） • （4）SPDIF Out/In（数字输出/输入） • （5）Game/MIDI插口 • （6）内部连接端口

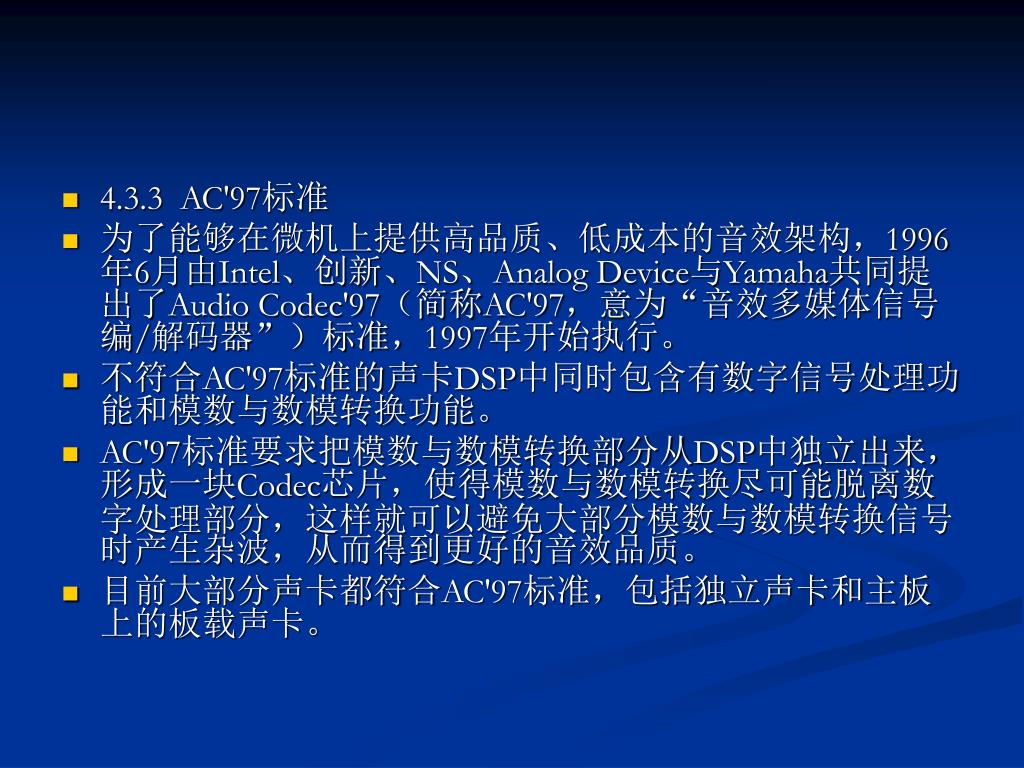

  28. 4.3.3 AC'97标准 • 为了能够在微机上提供高品质、低成本的音效架构，1996年6月由Intel、创新、NS、Analog Device与Yamaha共同提出了Audio Codec'97（简称AC'97，意为“音效多媒体信号编/解码器”）标准，1997年开始执行。 • 不符合AC'97标准的声卡DSP中同时包含有数字信号处理功能和模数与数模转换功能。 • AC'97标准要求把模数与数模转换部分从DSP中独立出来，形成一块Codec芯片，使得模数与数模转换尽可能脱离数字处理部分，这样就可以避免大部分模数与数模转换信号时产生杂波，从而得到更好的音效品质。 • 目前大部分声卡都符合AC'97标准，包括独立声卡和主板上的板载声卡。

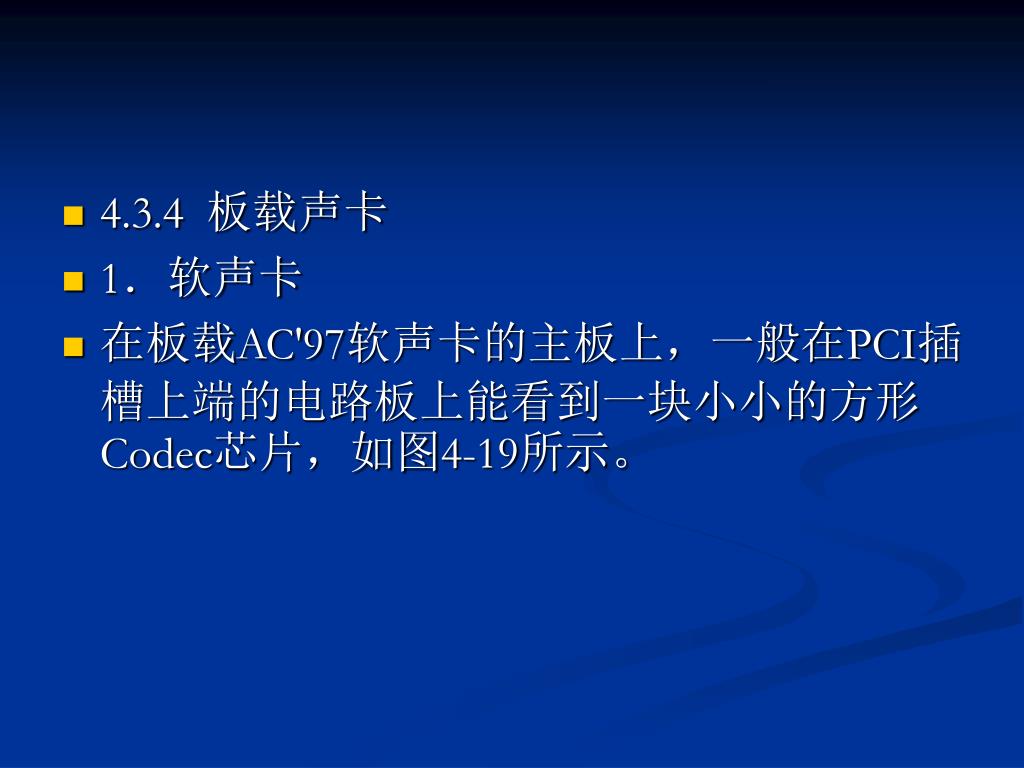

  29. 4.3.4 板载声卡 • 1．软声卡 • 在板载AC'97软声卡的主板上，一般在PCI插槽上端的电路板上能看到一块小小的方形Codec芯片，如图4-19所示。

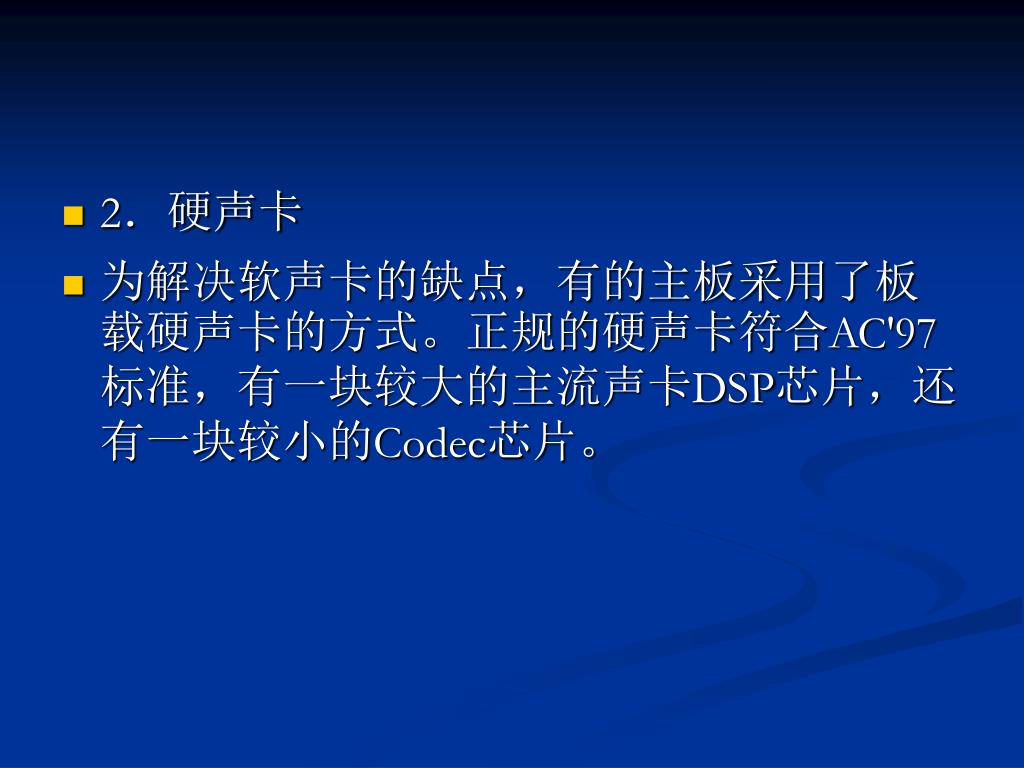

  30. 2．硬声卡 • 为解决软声卡的缺点，有的主板采用了板载硬声卡的方式。正规的硬声卡符合AC'97标准，有一块较大的主流声卡DSP芯片，还有一块较小的Codec芯片。

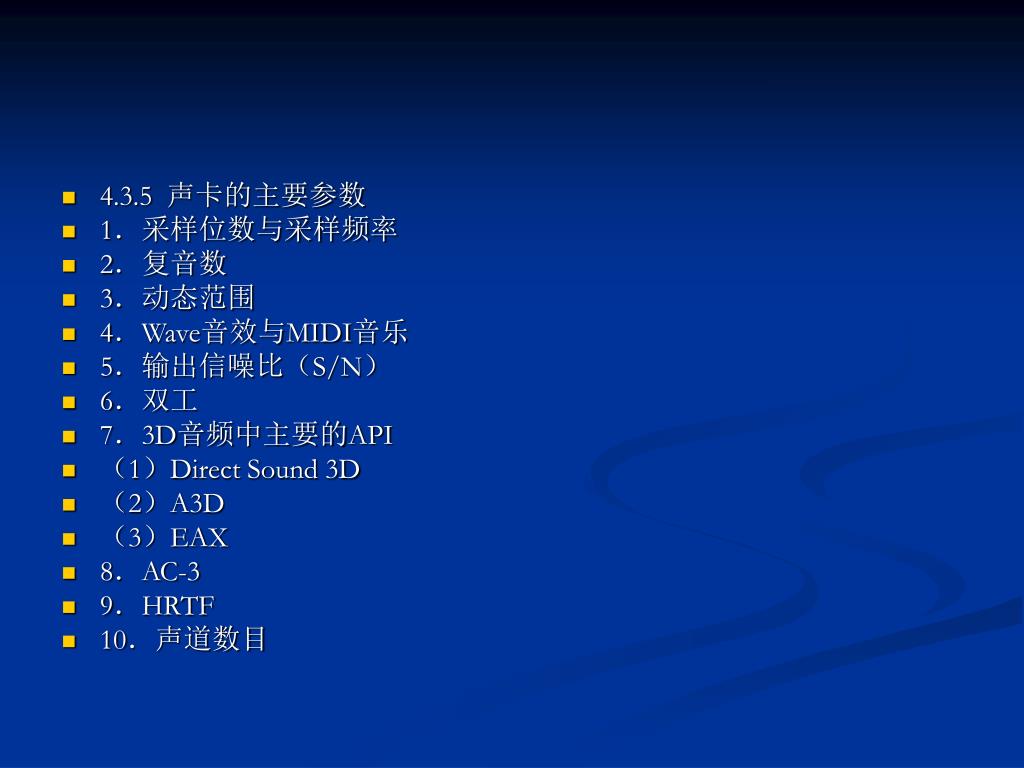

  31. 4.3.5 声卡的主要参数 • 1．采样位数与采样频率 • 2．复音数 • 3．动态范围 • 4．Wave音效与MIDI音乐 • 5．输出信噪比（S/N） • 6．双工 • 7．3D音频中主要的API • （1）Direct Sound 3D • （2）A3D • （3）EAX • 8．AC-3 • 9．HRTF • 10．声道数目

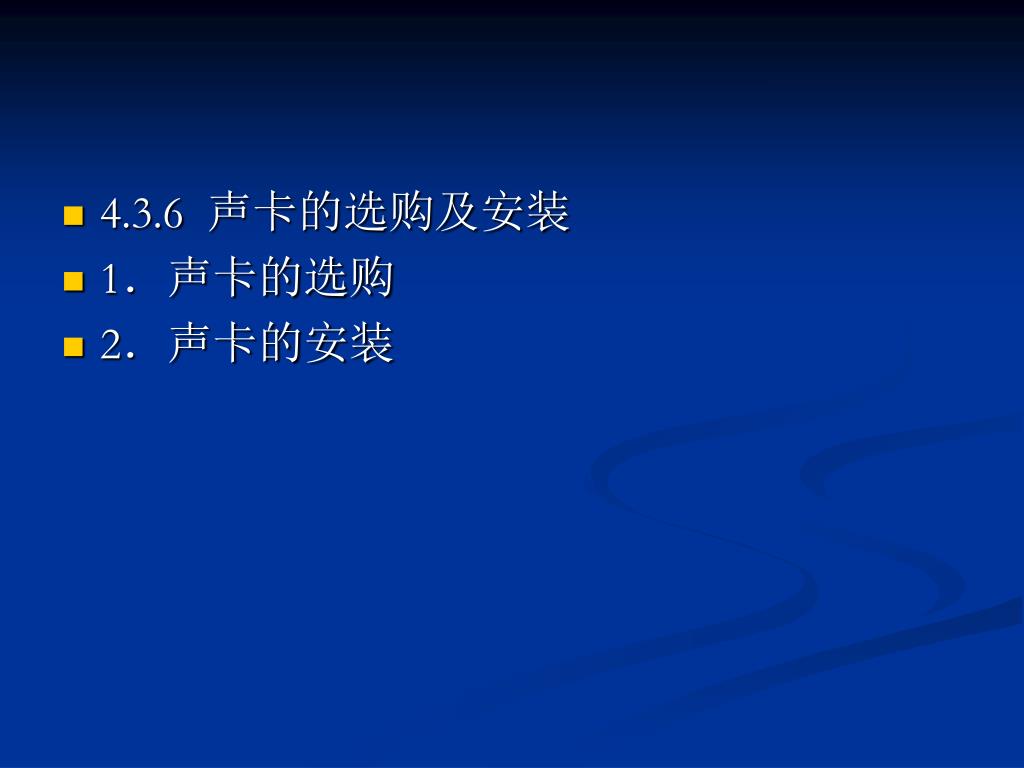

  32. 4.3.6 声卡的选购及安装 • 1．声卡的选购 • 2．声卡的安装

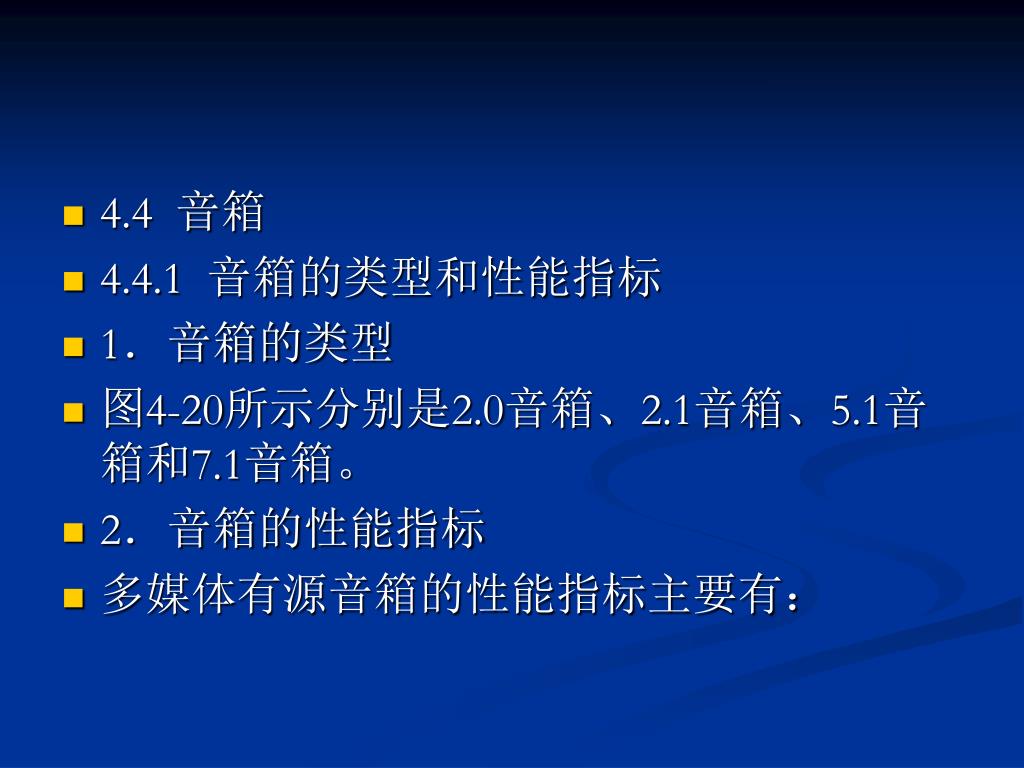

  33. 4.4 音箱 • 4.4.1 音箱的类型和性能指标 • 1．音箱的类型 • 图4-20所示分别是2.0音箱、2.1音箱、5.1音箱和7.1音箱。 • 2．音箱的性能指标 • 多媒体有源音箱的性能指标主要有：

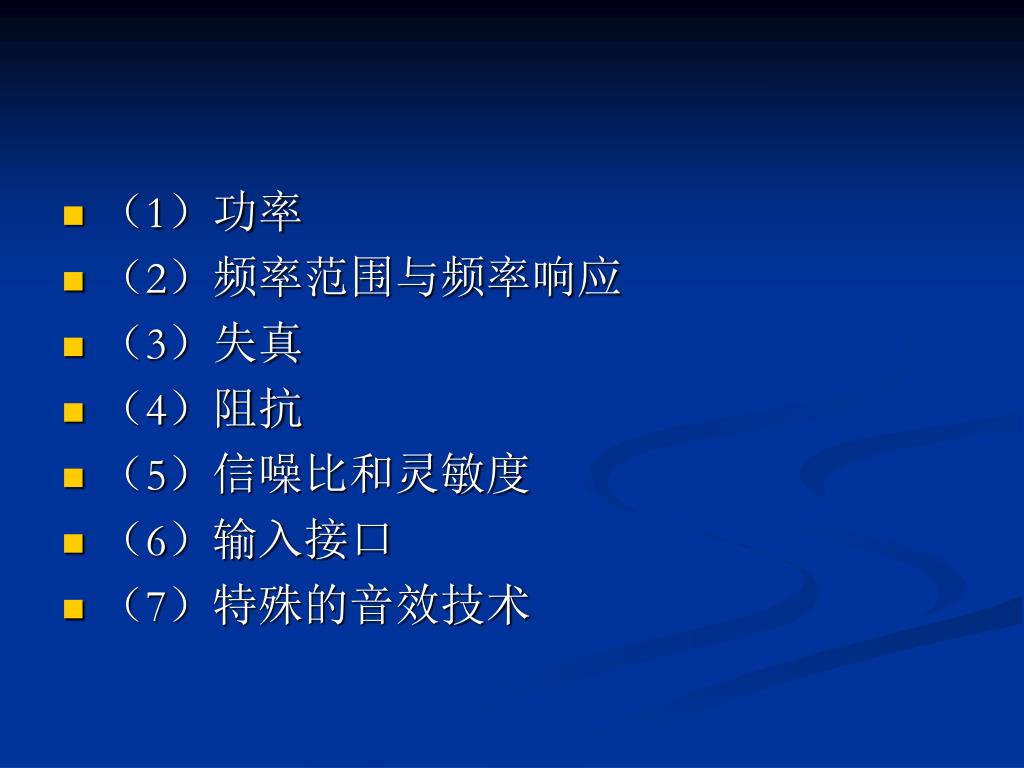

  34. （1）功率 • （2）频率范围与频率响应 • （3）失真 • （4）阻抗 • （5）信噪比和灵敏度 • （6）输入接口 • （7）特殊的音效技术

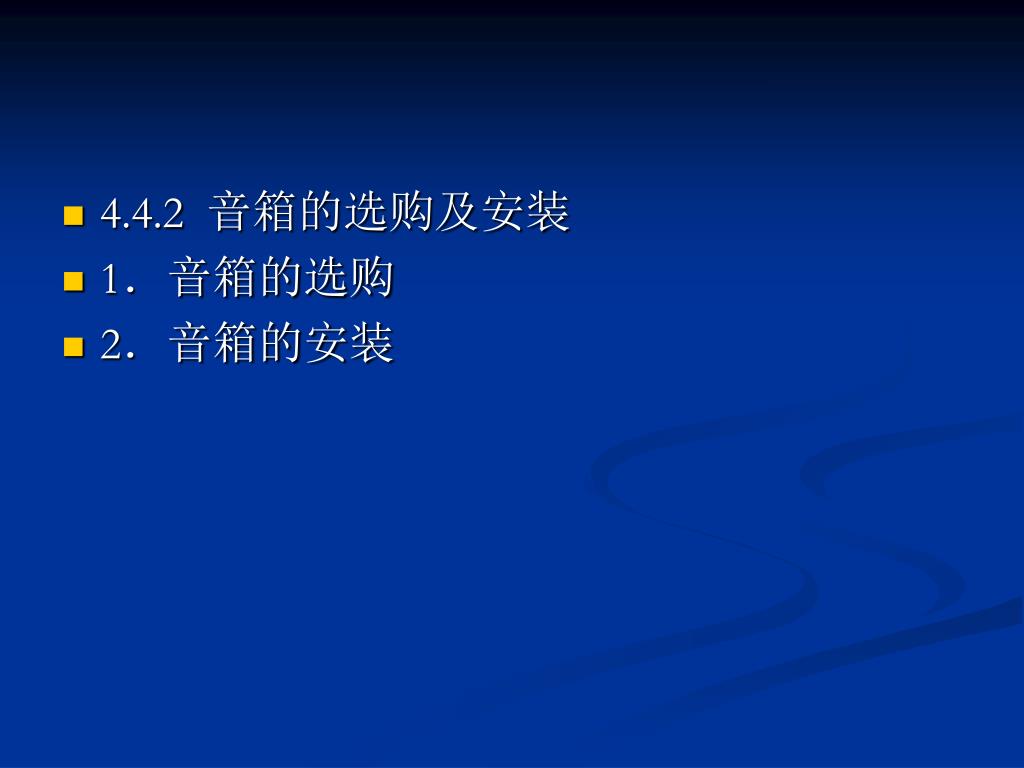

  35. 4.4.2 音箱的选购及安装 • 1．音箱的选购 • 2．音箱的安装
