  1. 台北縣秀山國小校園網路建置簡報

  2. 台北縣秀山國小校園網路建置簡報 秀山國小資訊組長徐瑞奎

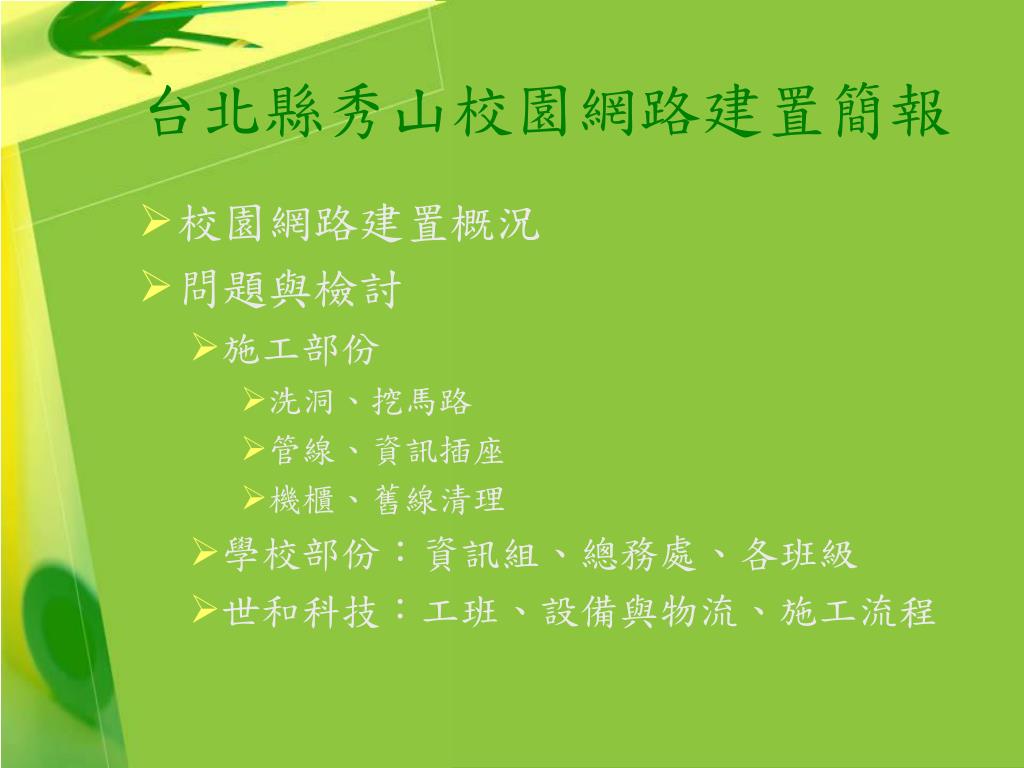

  3. 台北縣秀山校園網路建置簡報 • 校園網路建置概況 • 問題與檢討 • 施工部份 • 洗洞、挖馬路 • 管線、資訊插座 • 機櫃、舊線清理 • 學校部份：資訊組、總務處、各班級 • 世和科技：工班、設備與物流、施工流程

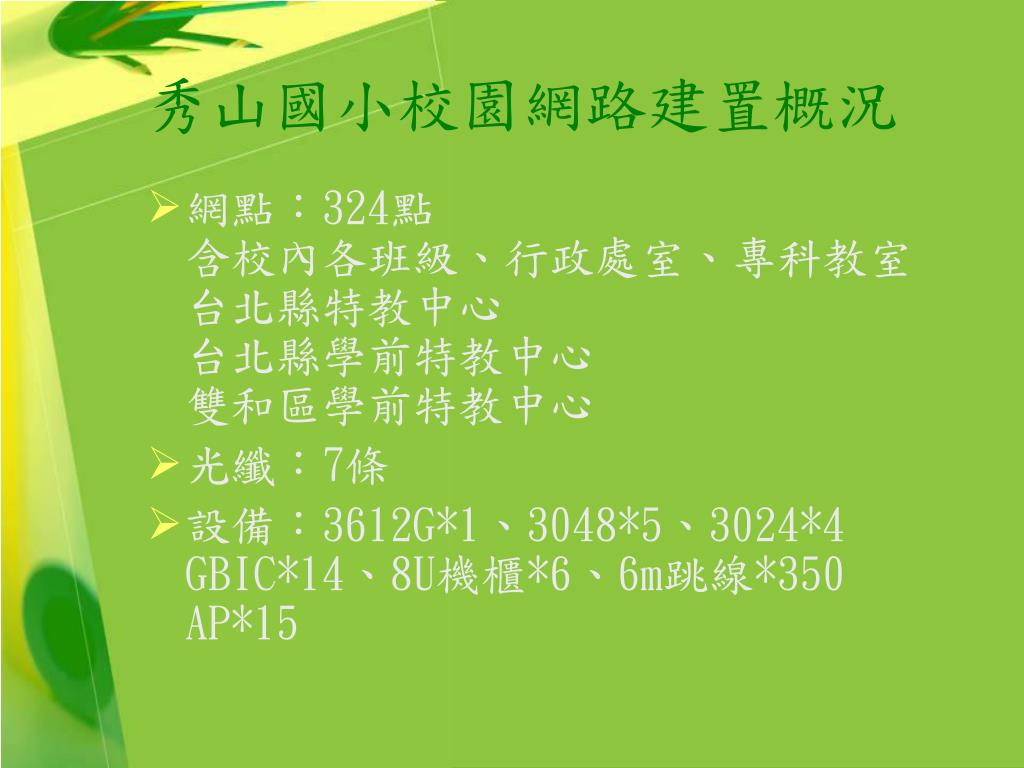

  4. 秀山國小校園網路建置概況 • 網點：324點含校內各班級、行政處室、專科教室台北縣特教中心台北縣學前特教中心雙和區學前特教中心 • 光纖：7條 • 設備：3612G*1、3048*5、3024*4GBIC*14、8U機櫃*6、6m跳線*350AP*15

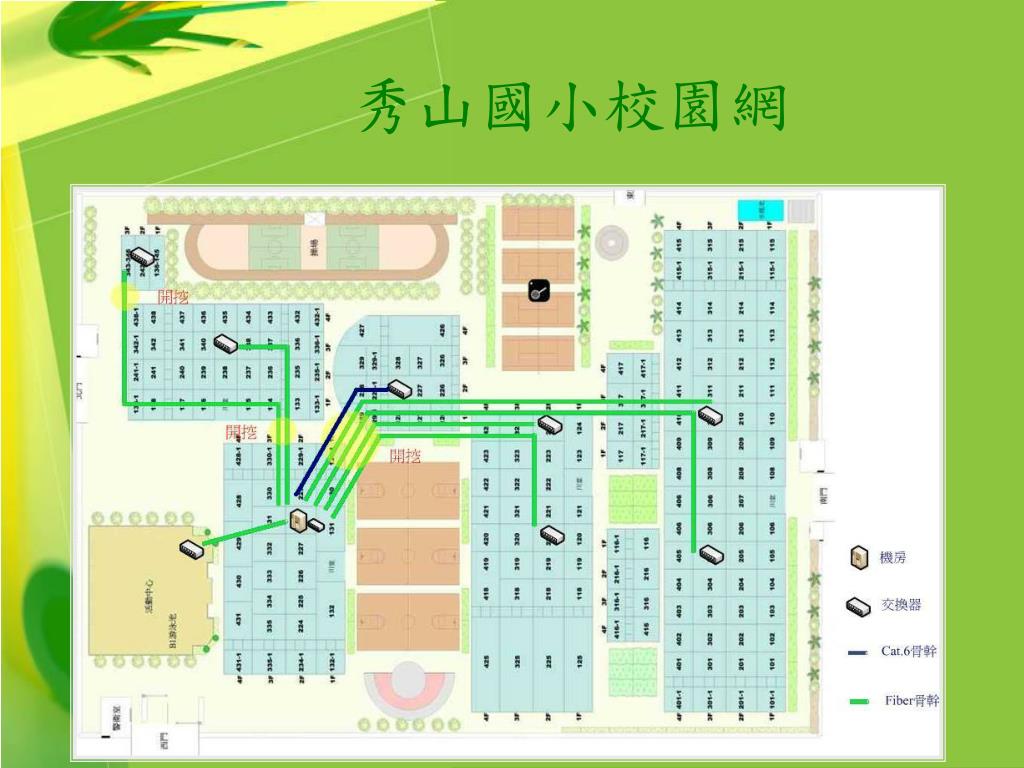

  5. 秀山國小校園網

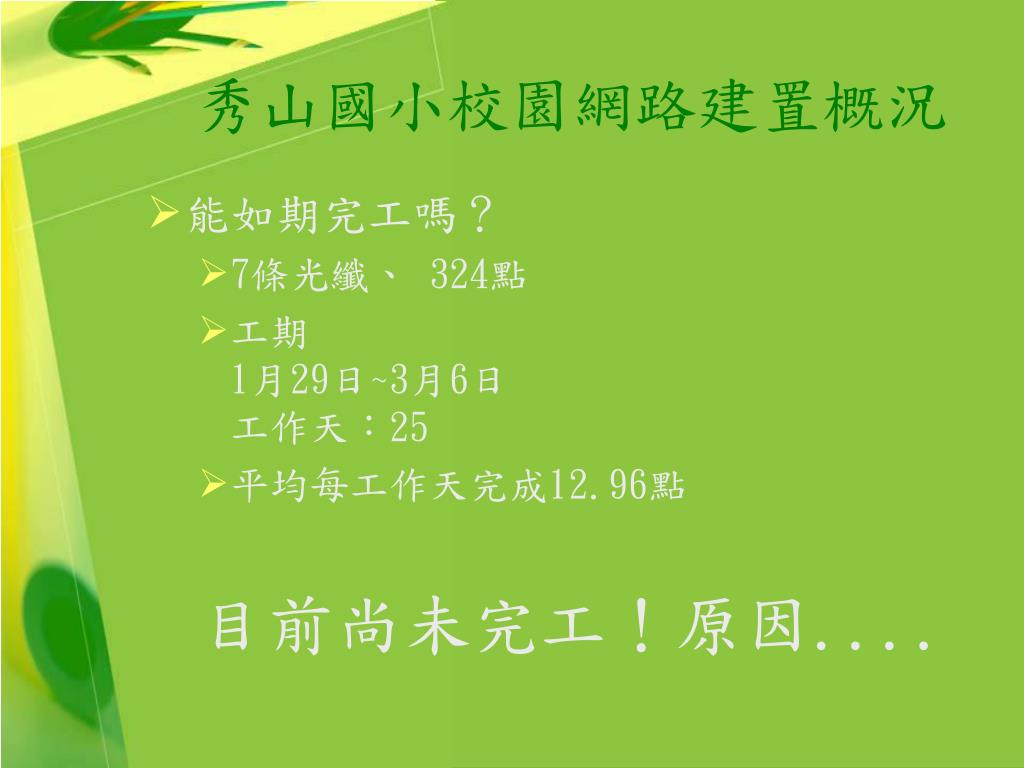

  6. 秀山國小校園網路建置概況 • 能如期完工嗎？ • 7條光纖、 324點 • 工期1月29日~3月6日工作天：25 • 平均每工作天完成12.96點 目前尚未完工！原因....

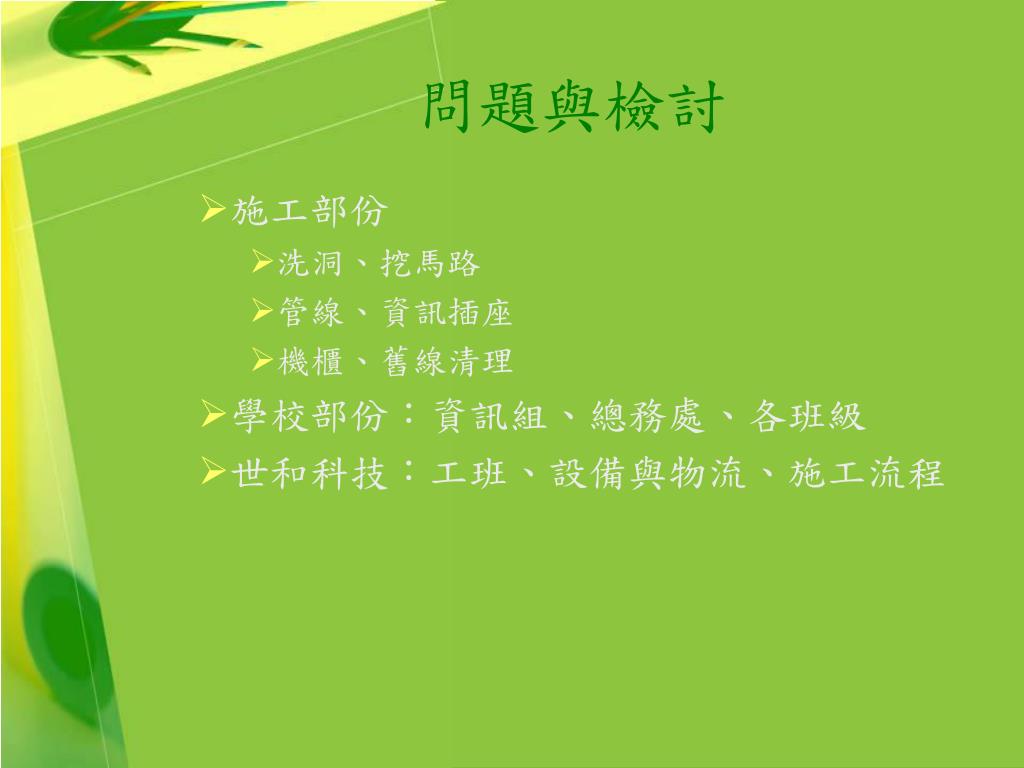

  7. 問題與檢討 • 施工部份 • 洗洞、挖馬路 • 管線、資訊插座 • 機櫃、舊線清理 • 學校部份：資訊組、總務處、各班級 • 世和科技：工班、設備與物流、施工流程

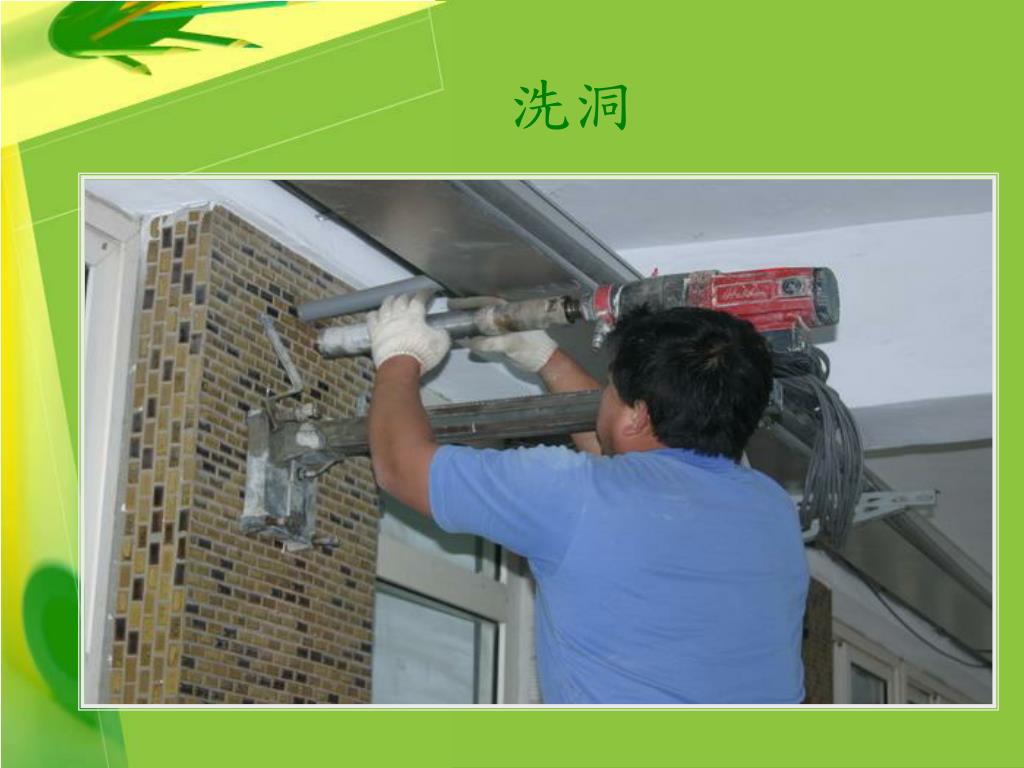

  8. 洗洞

  9. 洗洞

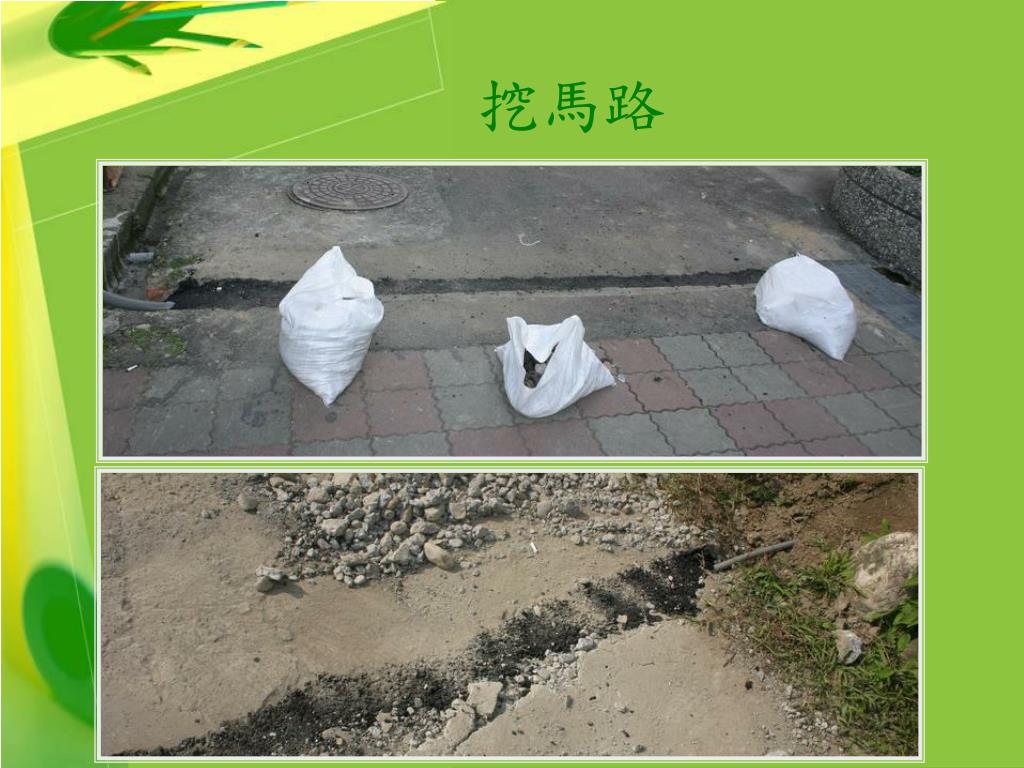

  10. 挖馬路

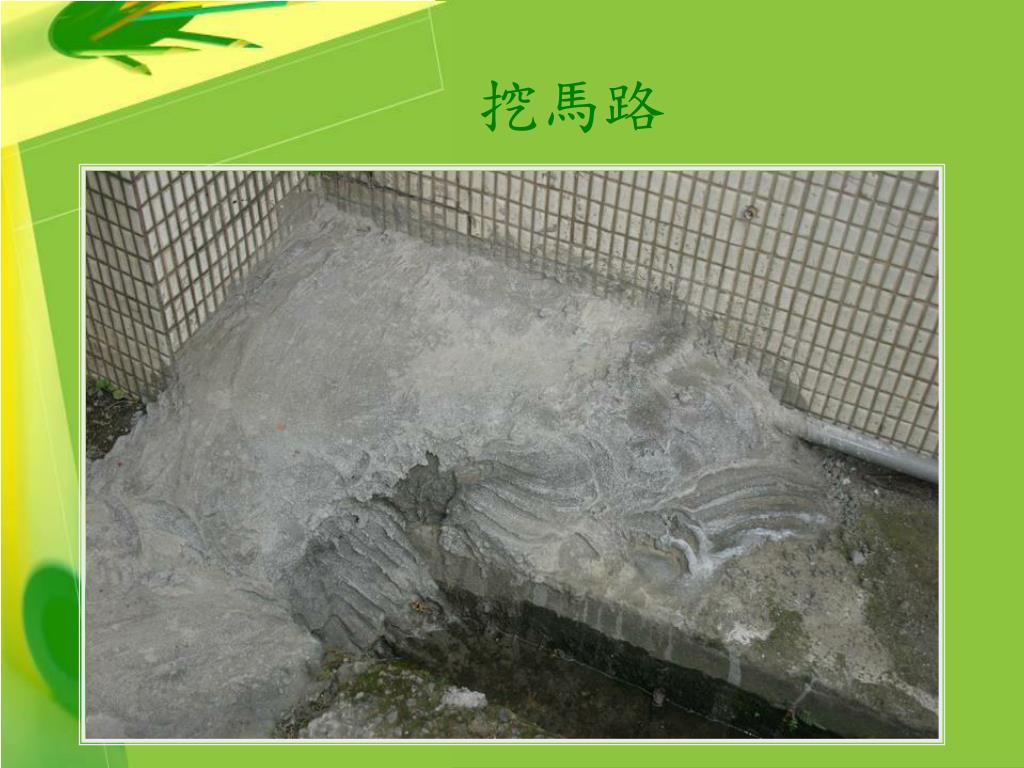

  11. 挖馬路

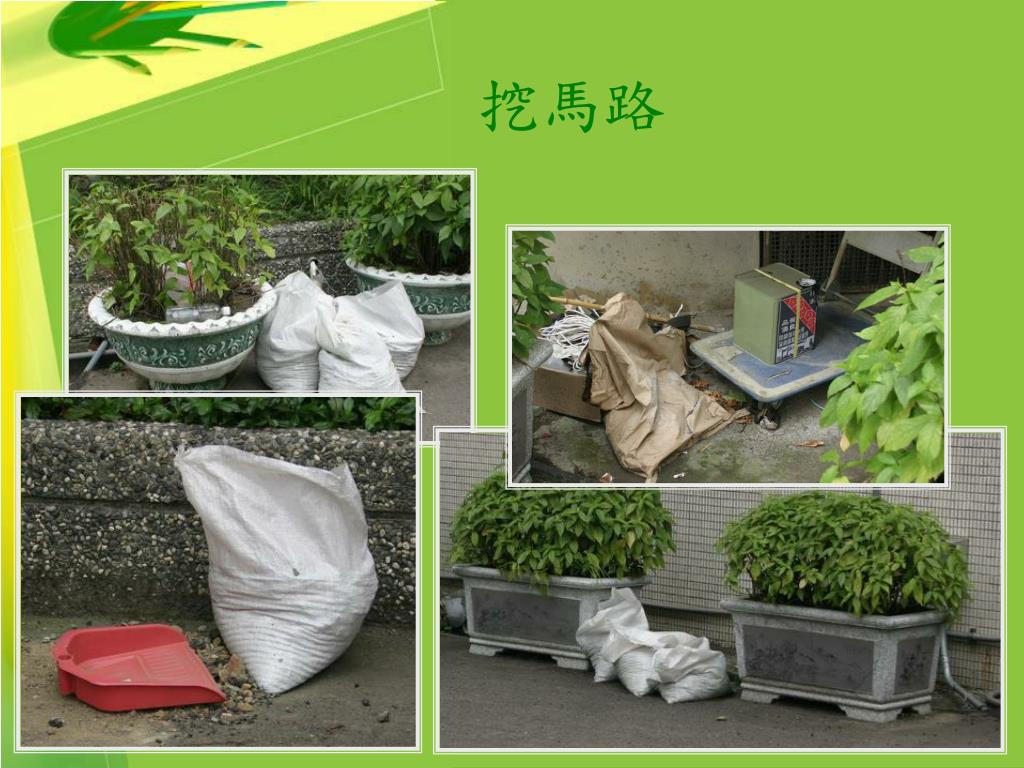

  12. 挖馬路

  13. 管線

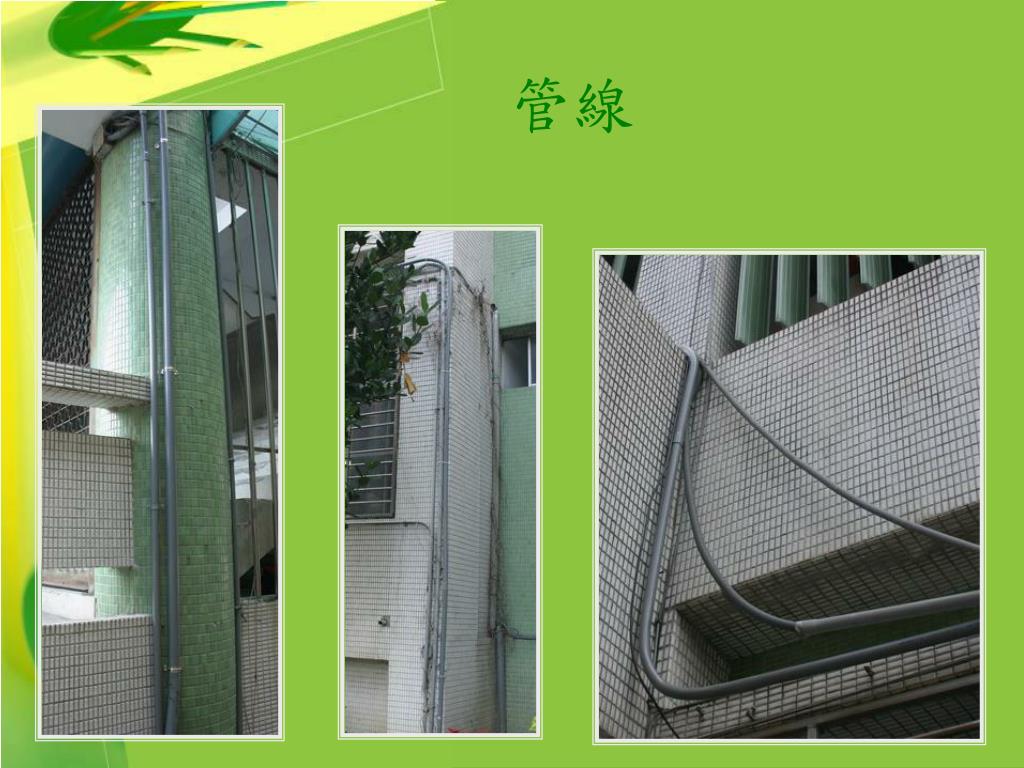

  14. 管線

  15. 管線

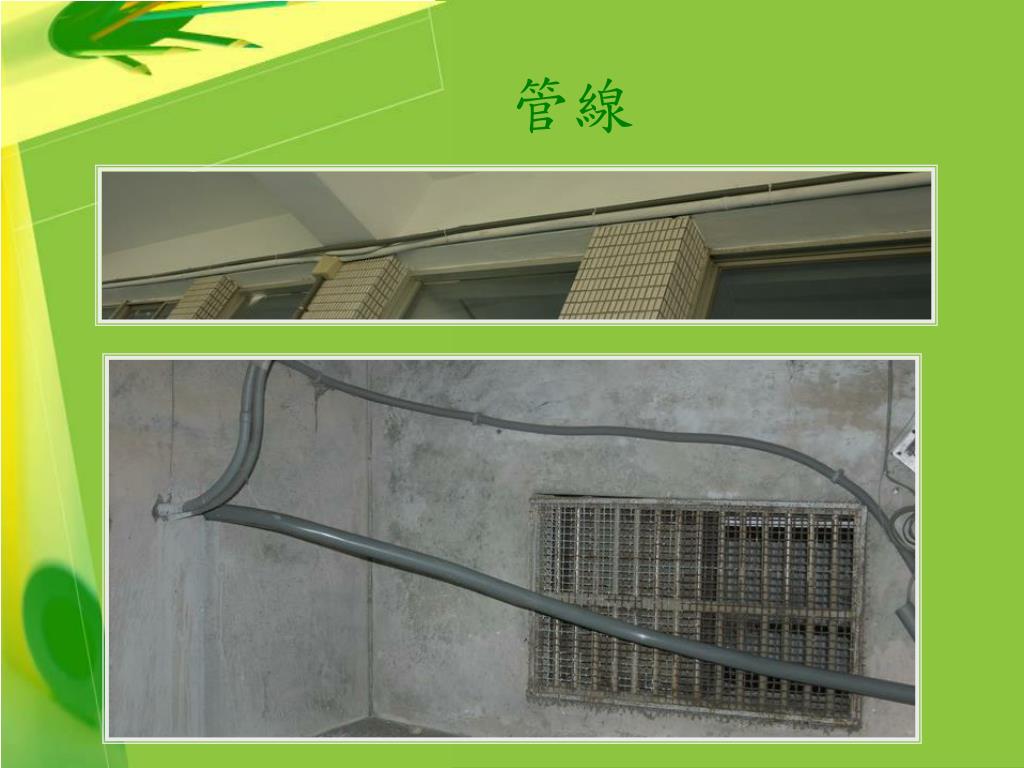

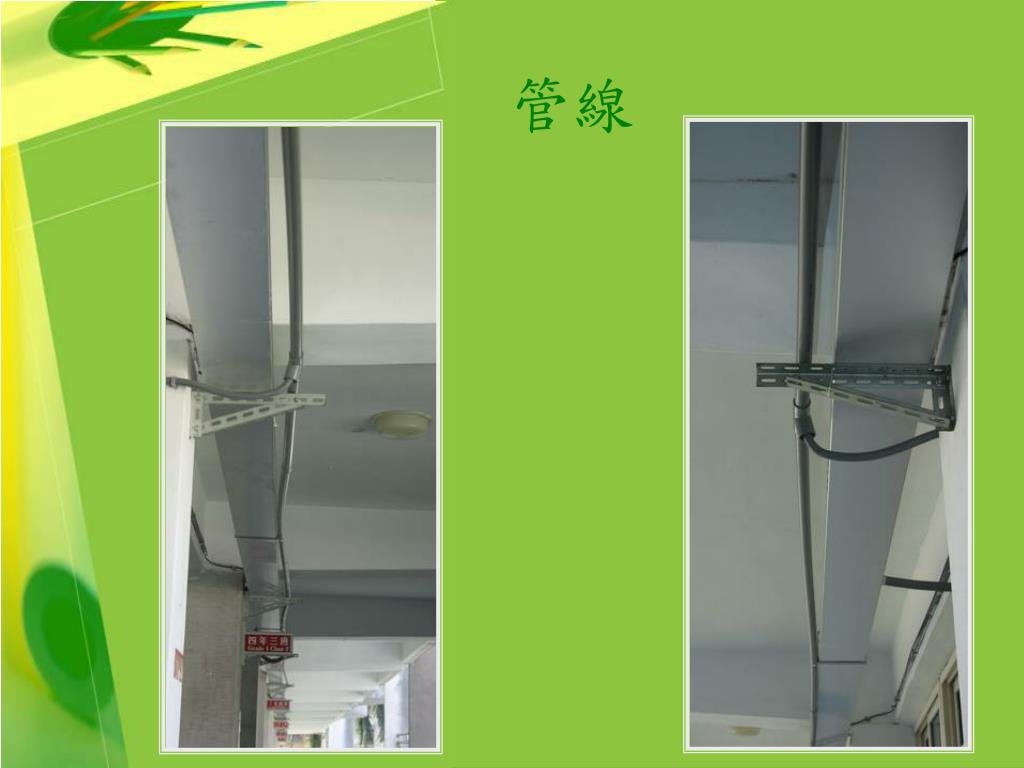

  16. 管線

  17. 管線

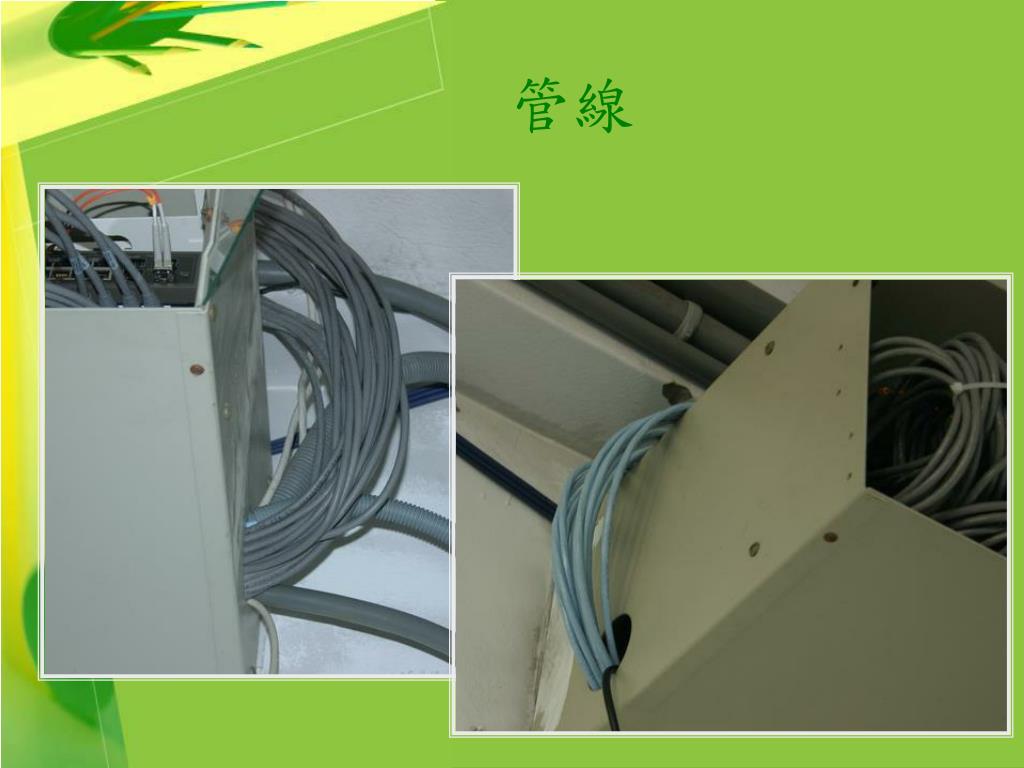

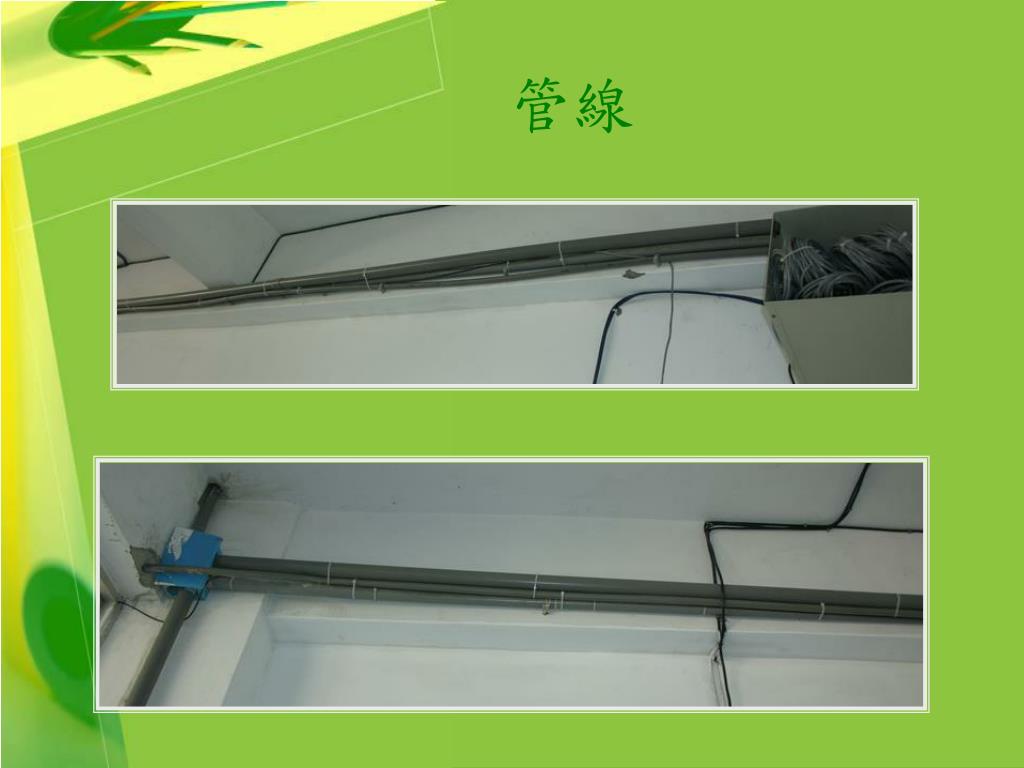

  18. 管線

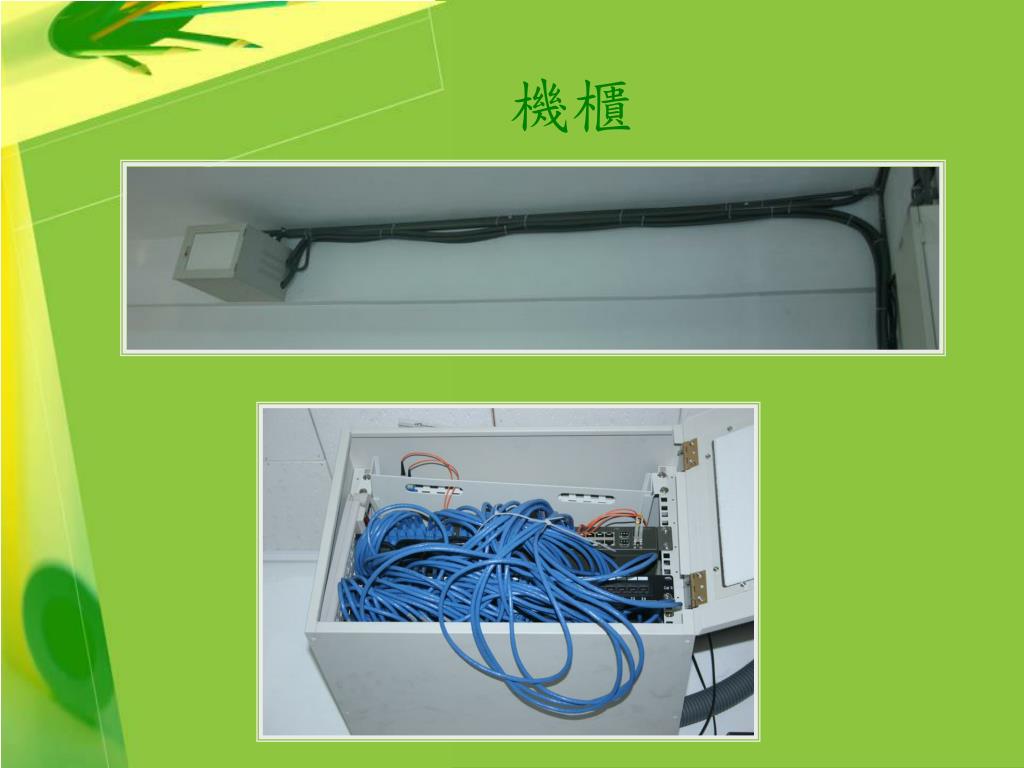

  19. 機櫃

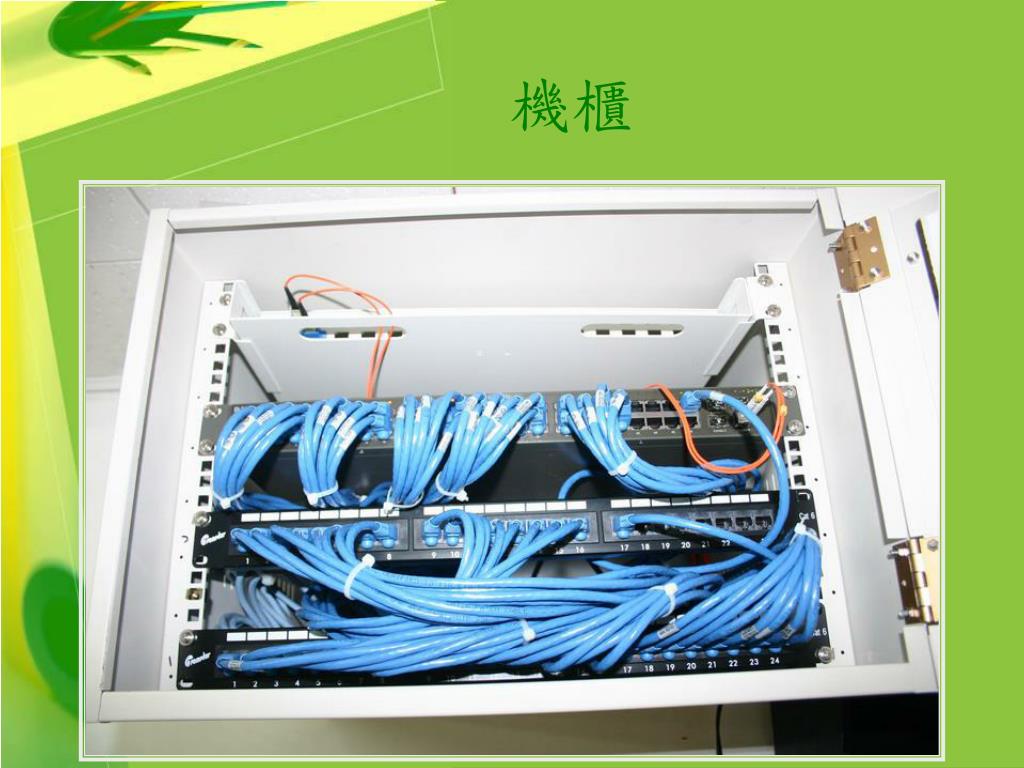

  20. 機櫃

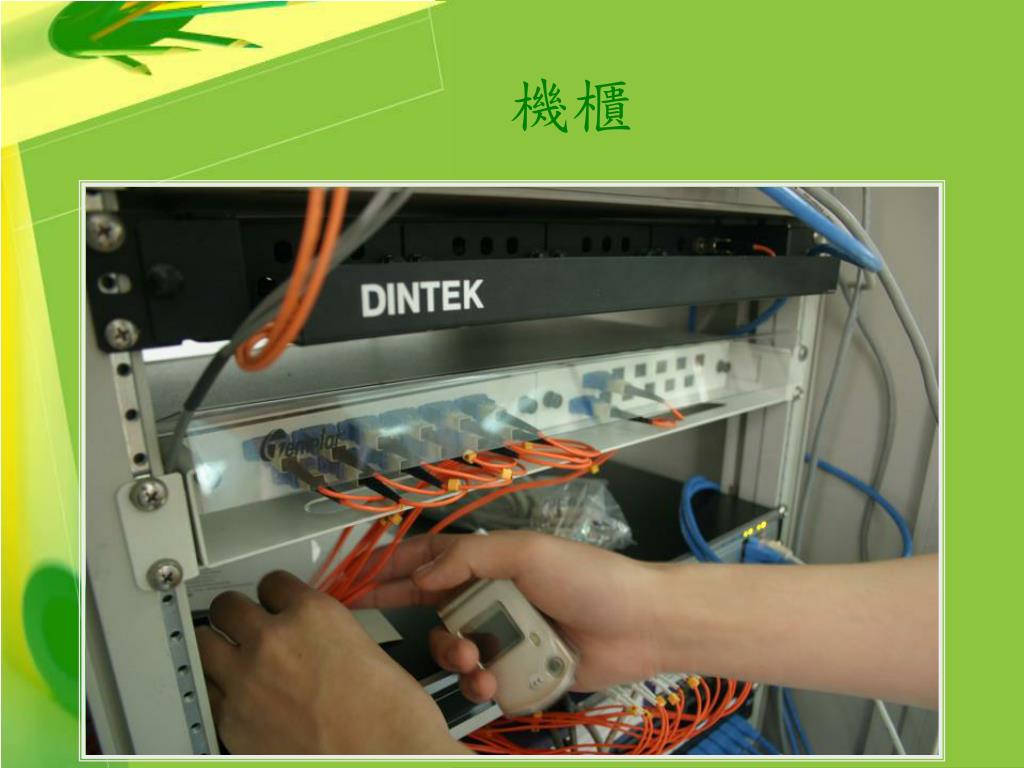

  21. 機櫃

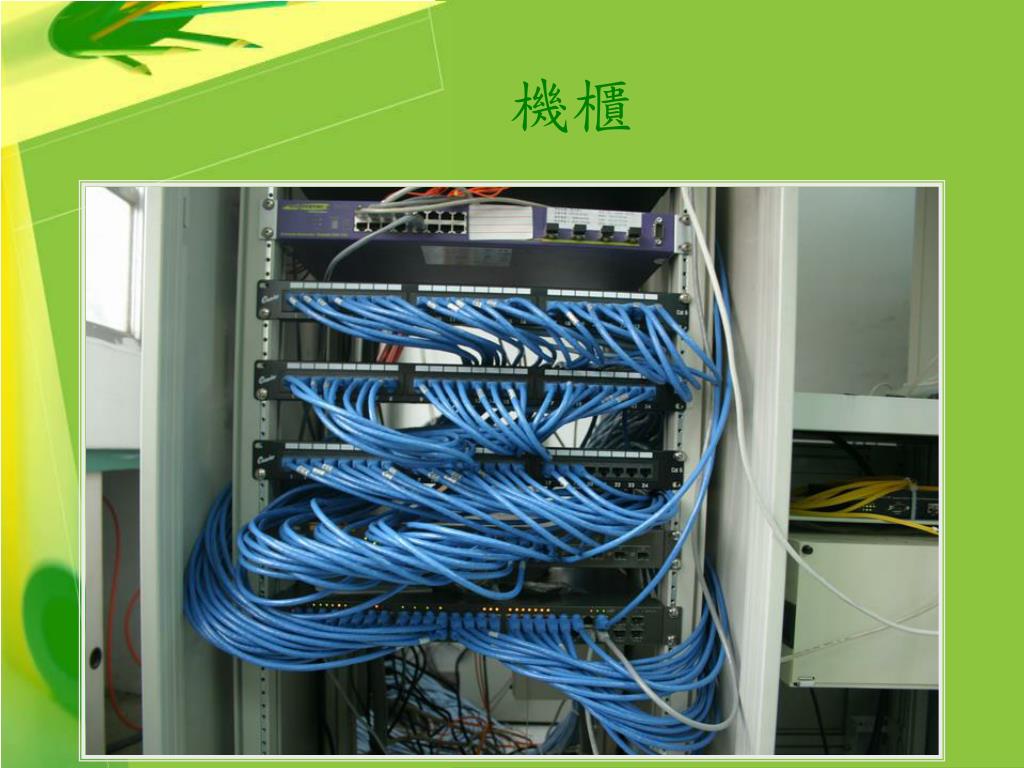

  22. 機櫃

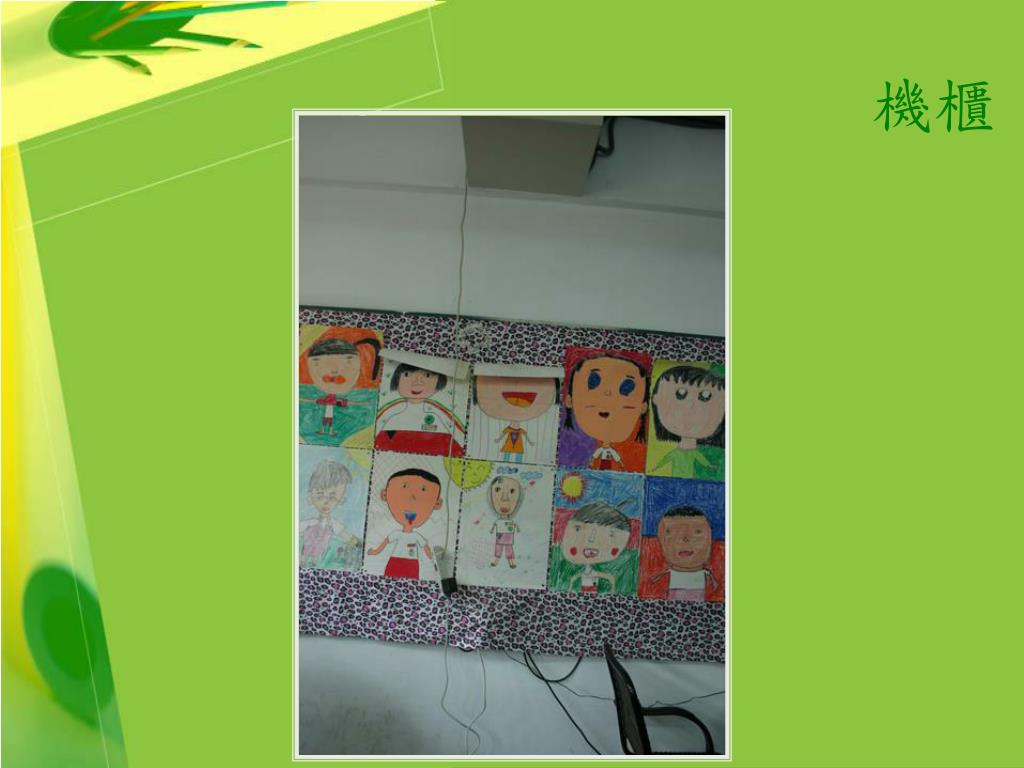

  23. 機櫃

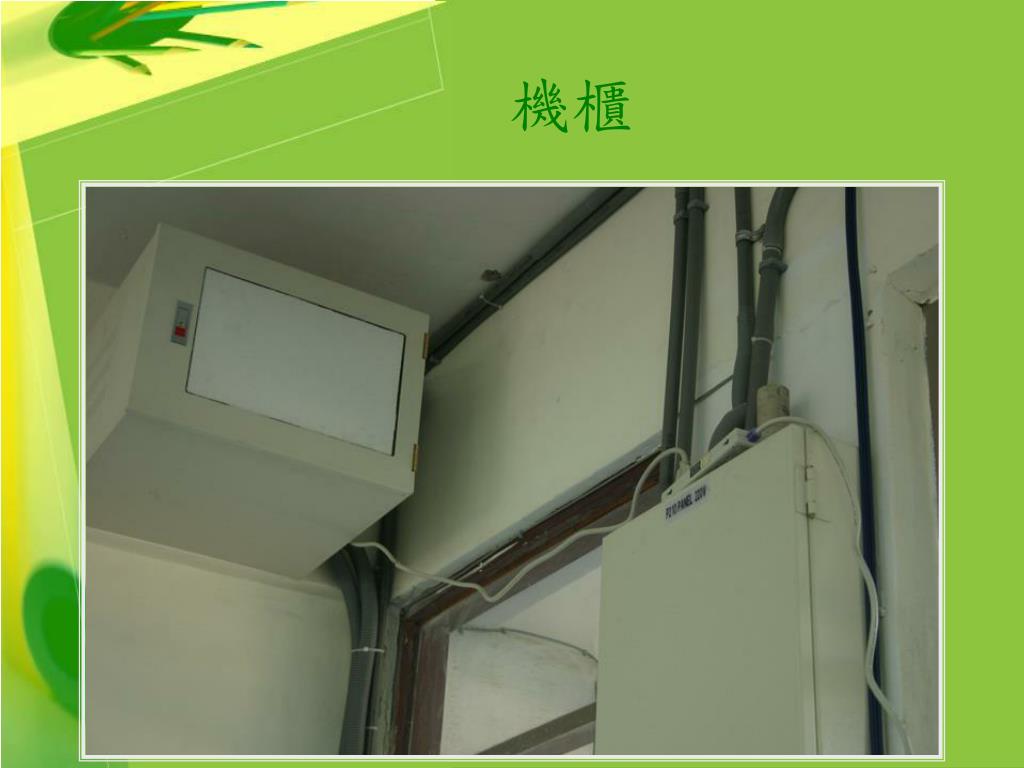

  24. 機櫃

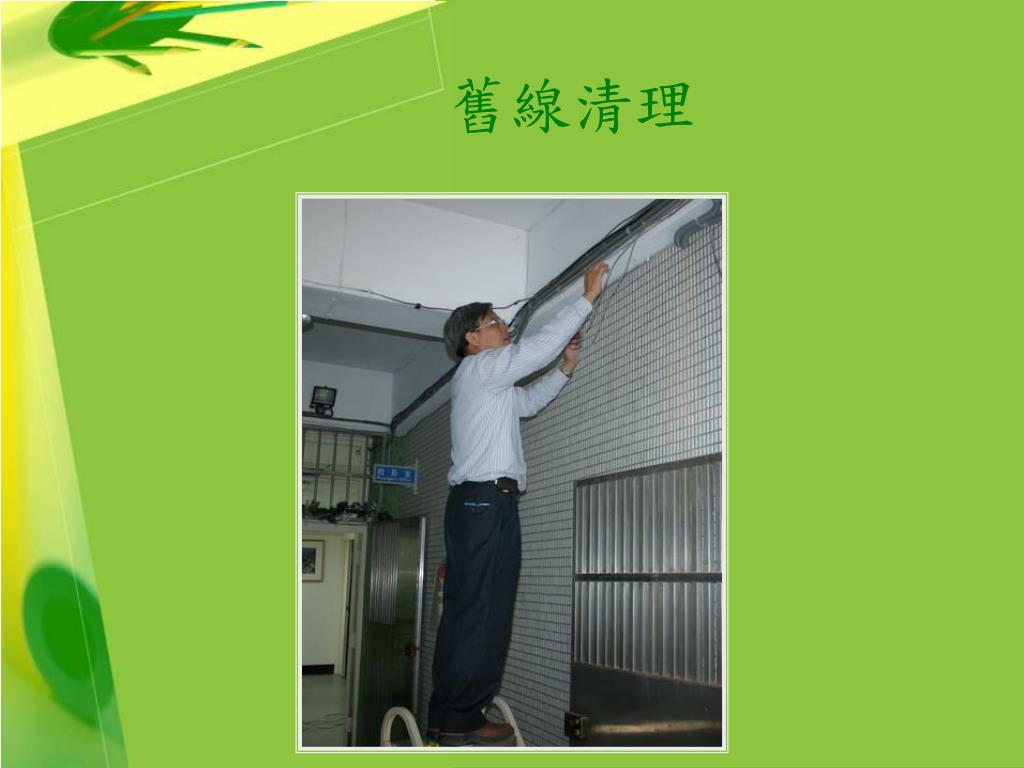

  25. 舊線清理

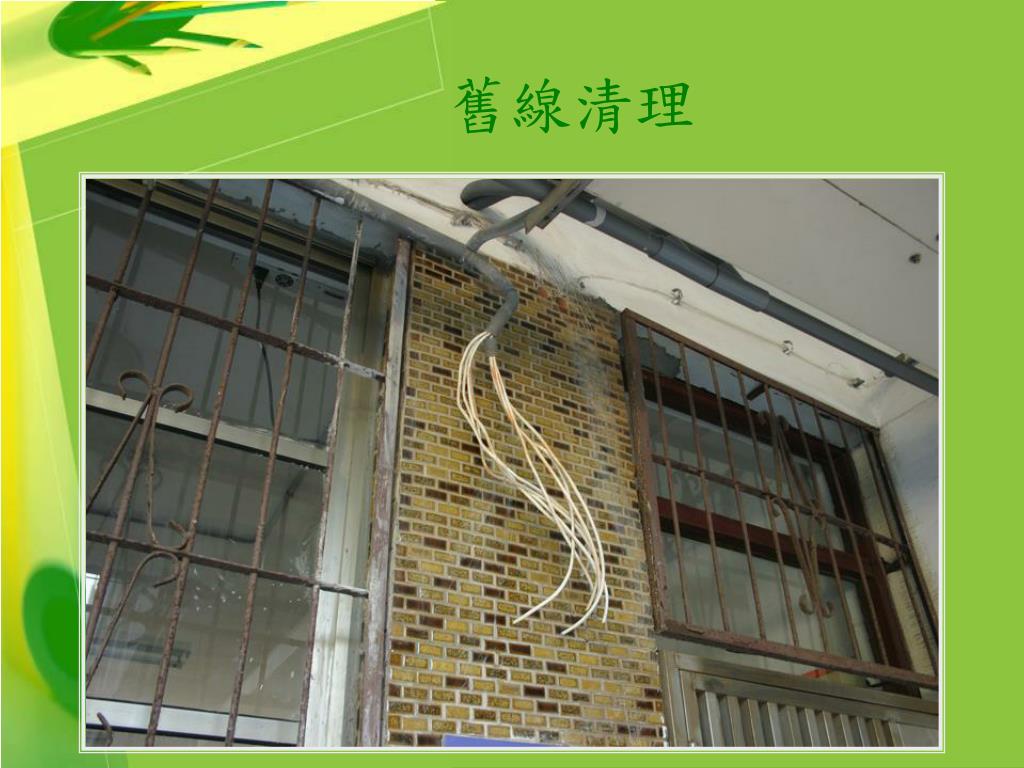

  26. 舊線清理

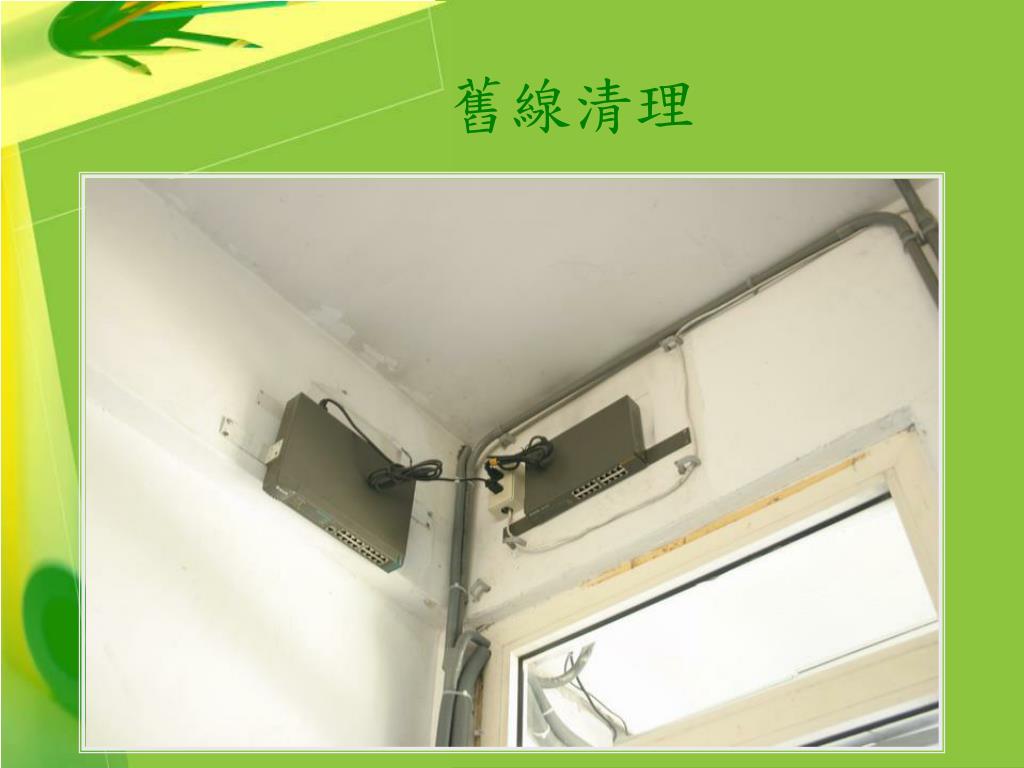

  27. 舊線清理

  28. 資訊插座

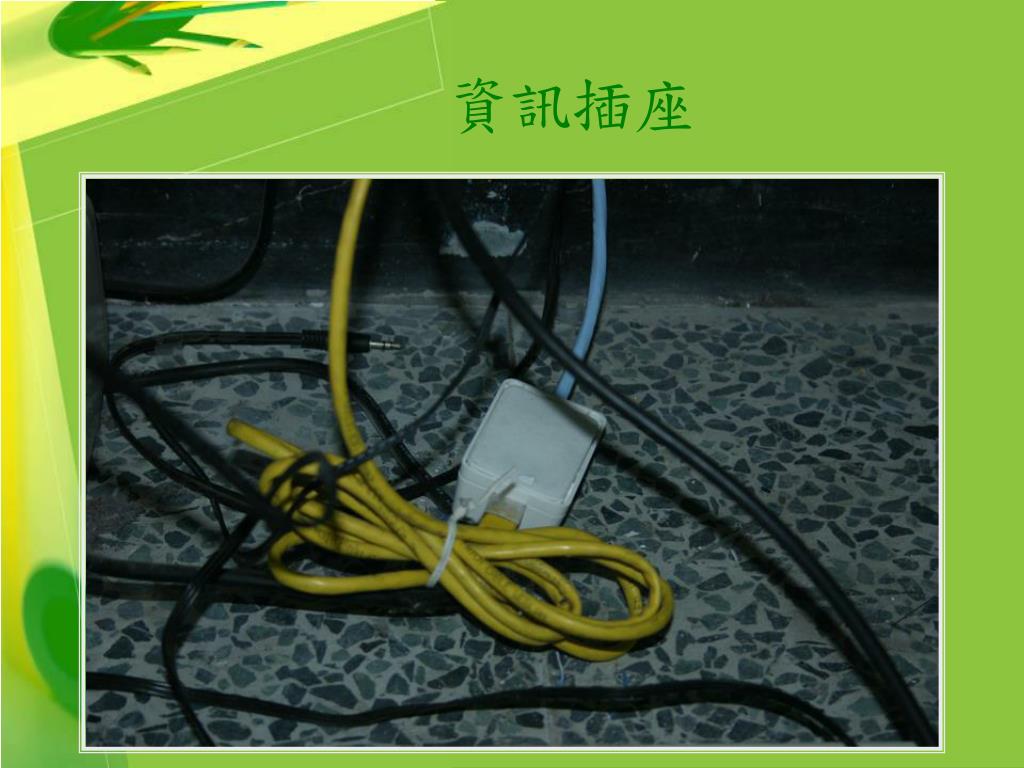

  29. 資訊插座

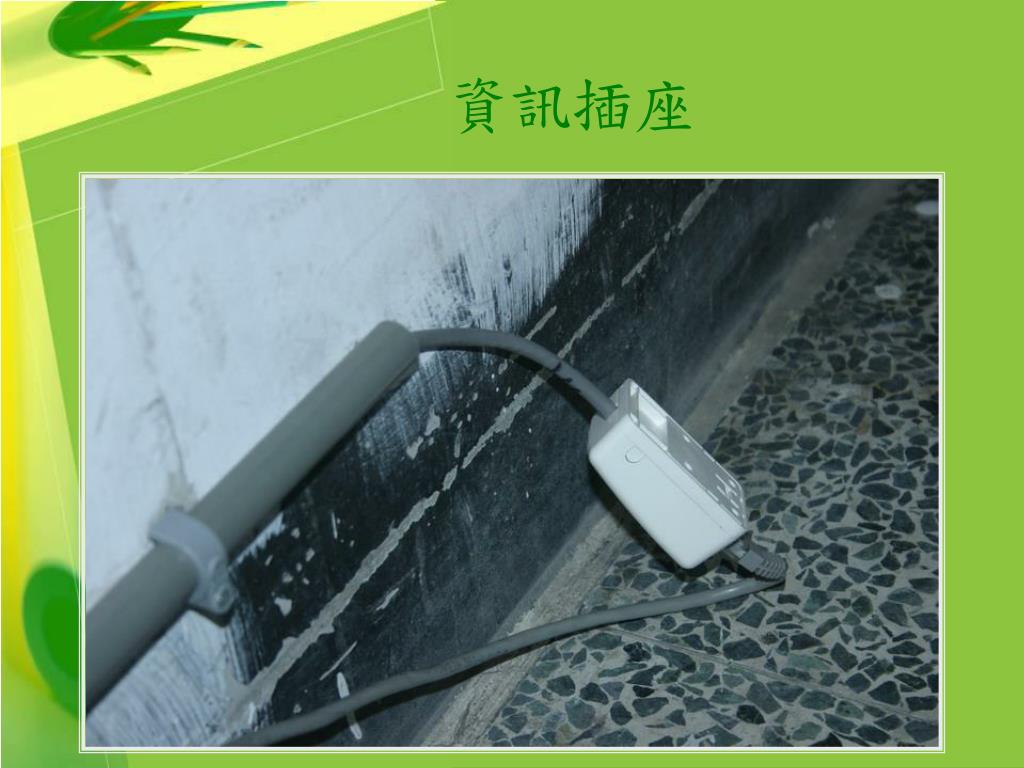

  30. 資訊插座

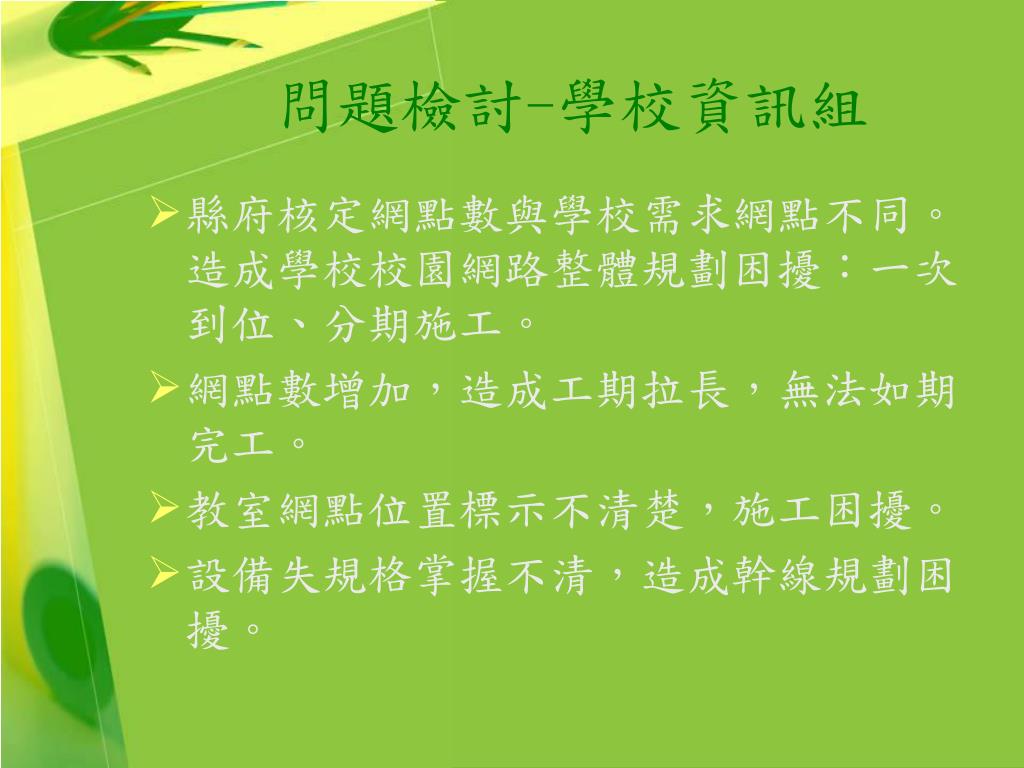

  31. 問題檢討-學校資訊組 • 縣府核定網點數與學校需求網點不同。造成學校校園網路整體規劃困擾：一次到位、分期施工。 • 網點數增加，造成工期拉長，無法如期完工。 • 教室網點位置標示不清楚，施工困擾。 • 設備失規格掌握不清，造成幹線規劃困擾。

  32. 問題檢討-學校資訊組

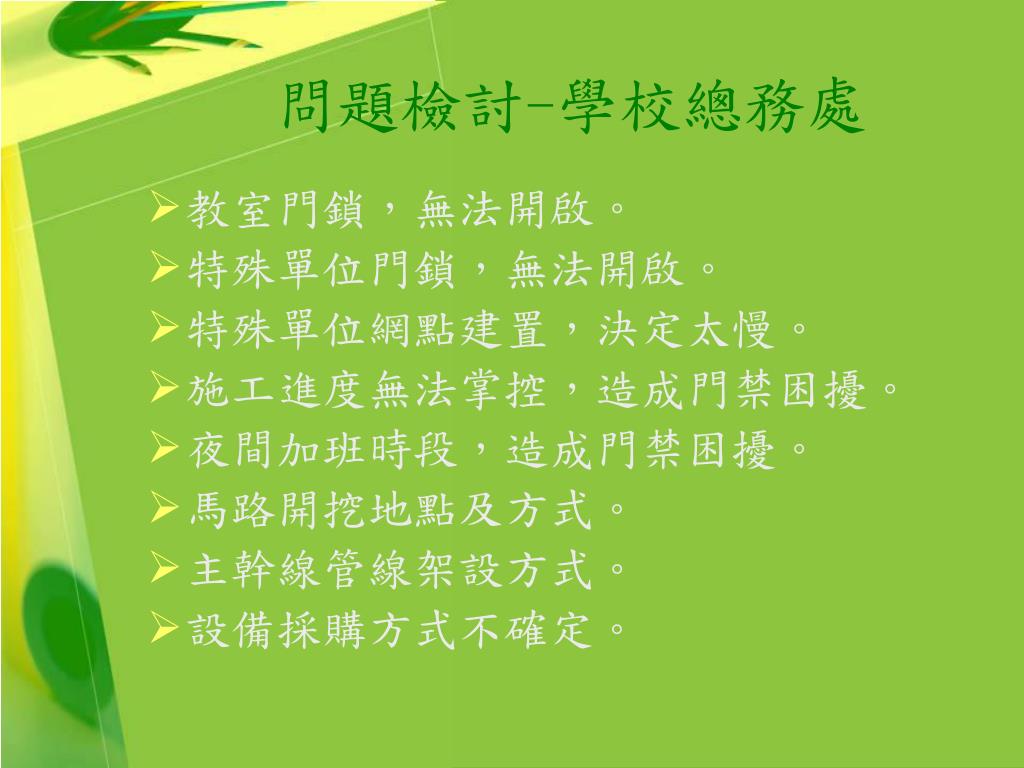

  33. 問題檢討-學校總務處 • 教室門鎖，無法開啟。 • 特殊單位門鎖，無法開啟。 • 特殊單位網點建置，決定太慢。 • 施工進度無法掌控，造成門禁困擾。 • 夜間加班時段，造成門禁困擾。 • 馬路開挖地點及方式。 • 主幹線管線架設方式。 • 設備採購方式不確定。

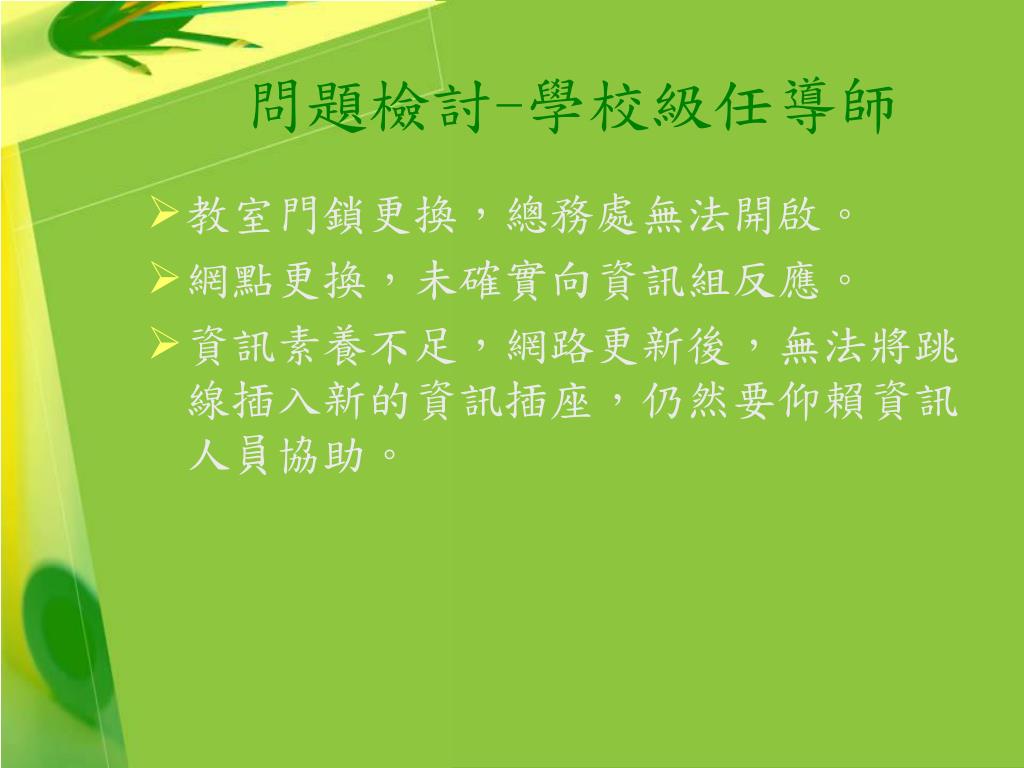

  34. 問題檢討-學校級任導師 • 教室門鎖更換，總務處無法開啟。 • 網點更換，未確實向資訊組反應。 • 資訊素養不足，網路更新後，無法將跳線插入新的資訊插座，仍然要仰賴資訊人員協助。

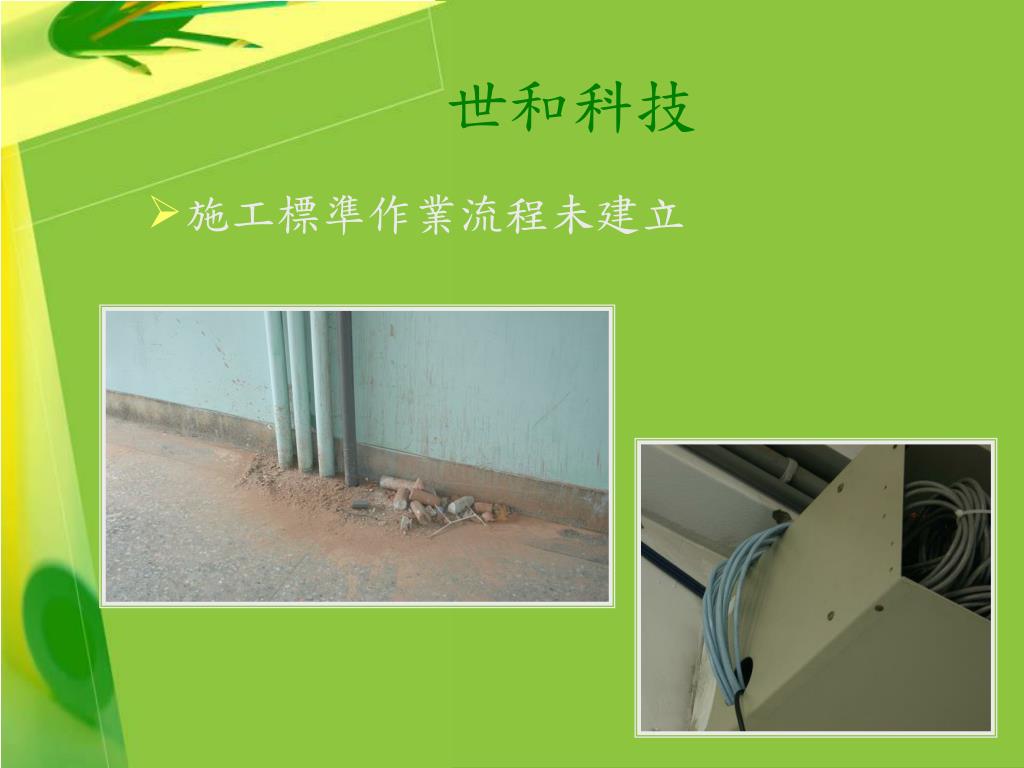

  35. 世和科技 • 施工標準作業流程未建立

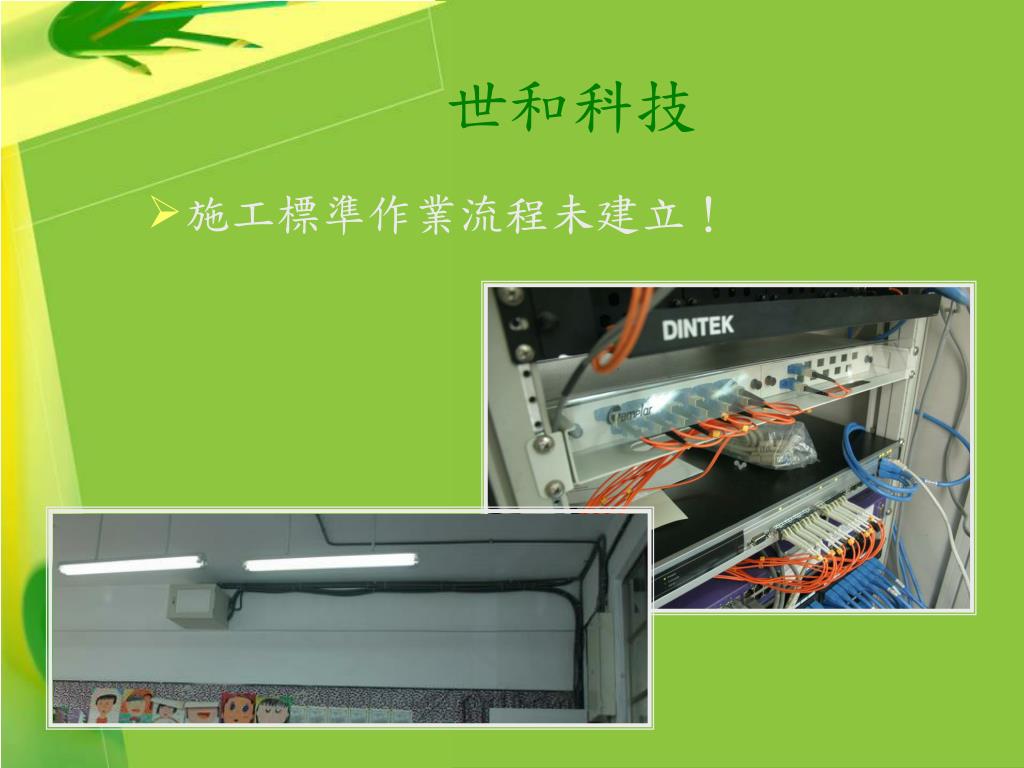

  36. 世和科技 • 施工標準作業流程未建立！

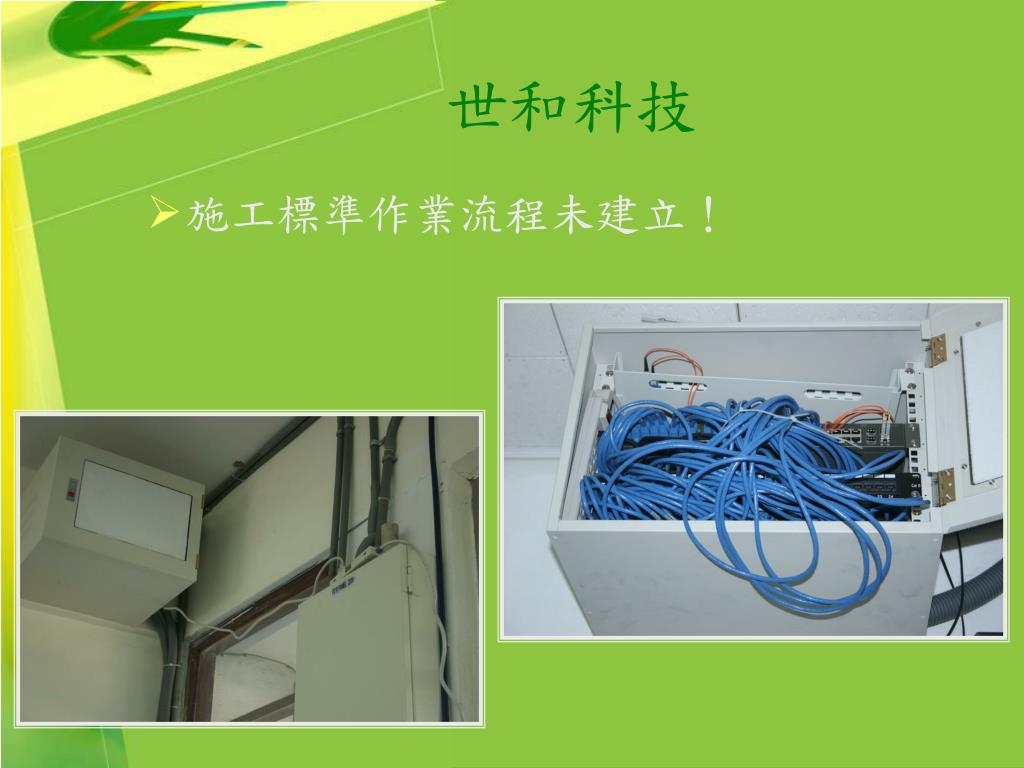

  37. 世和科技 • 施工標準作業流程未建立！

  38. 世和科技 • 施工標準作業流程未建立！

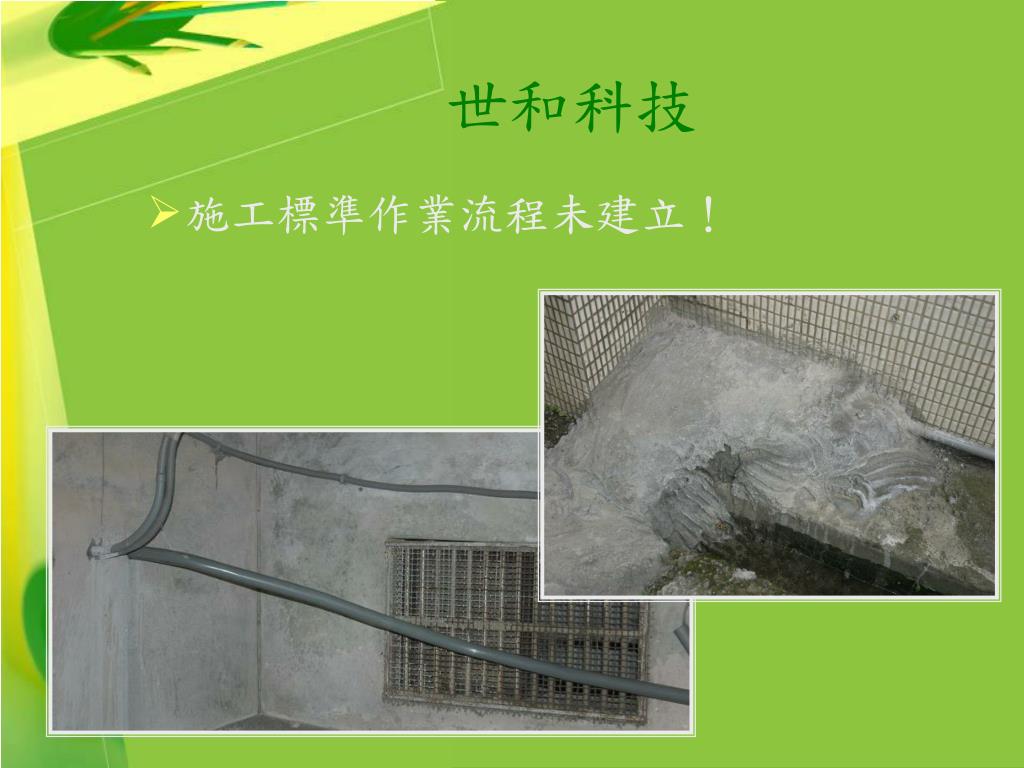

  39. 世和科技 • 施工標準作業流程未建立！

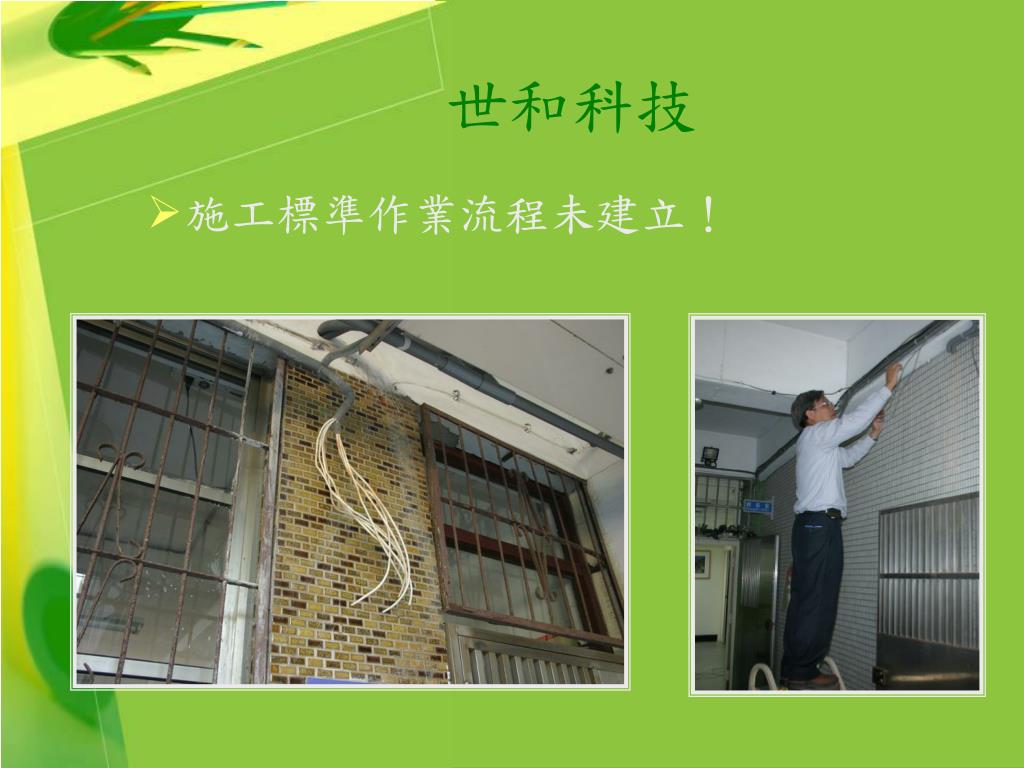

  40. 世和科技 • 施工標準作業流程未建立！

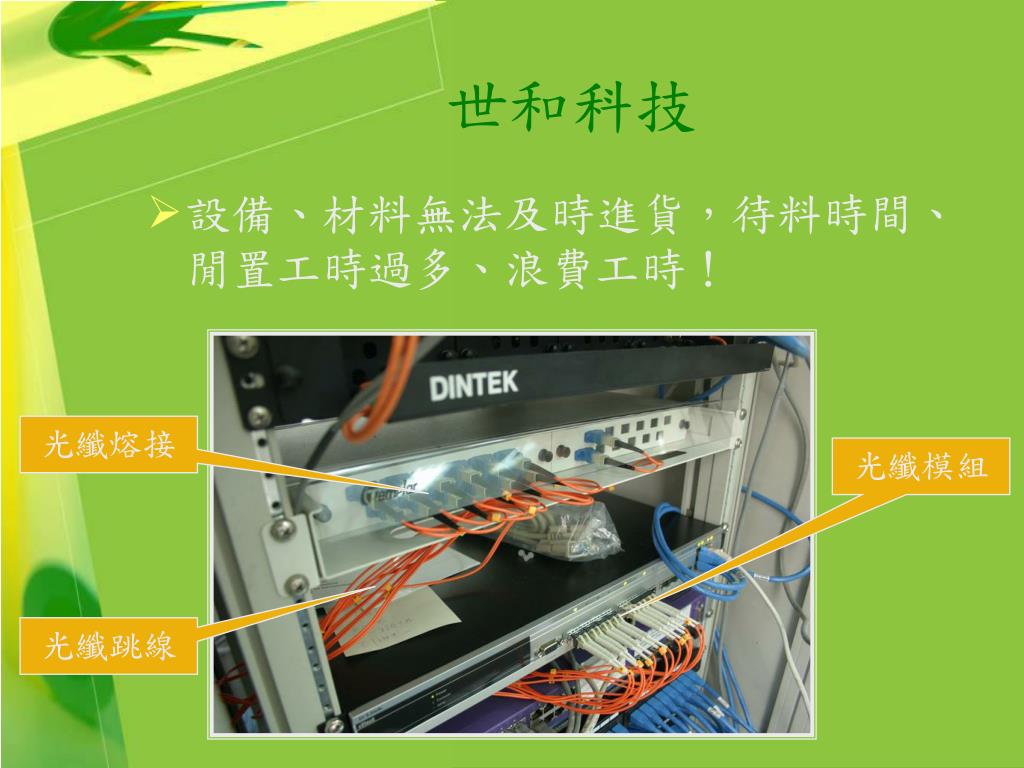

  41. 世和科技 • 設備、材料無法及時進貨，待料時間、閒置工時過多、浪費工時！ 光纖熔接 光纖模組 光纖跳線

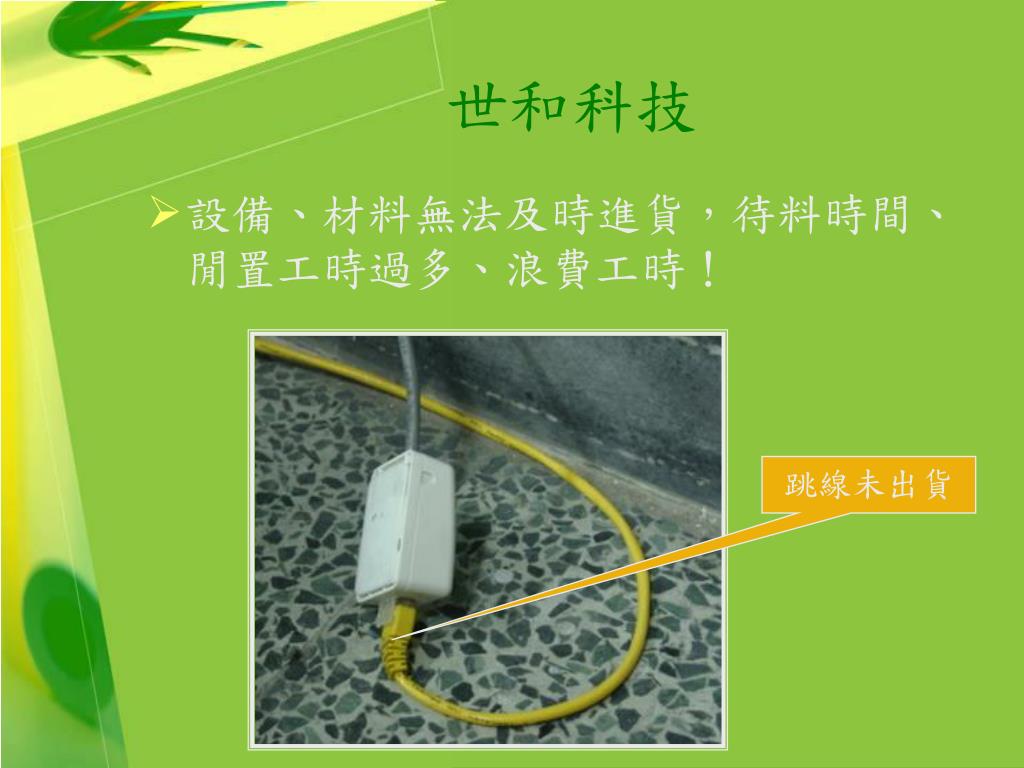

  42. 世和科技 • 設備、材料無法及時進貨，待料時間、閒置工時過多、浪費工時！ 跳線未出貨

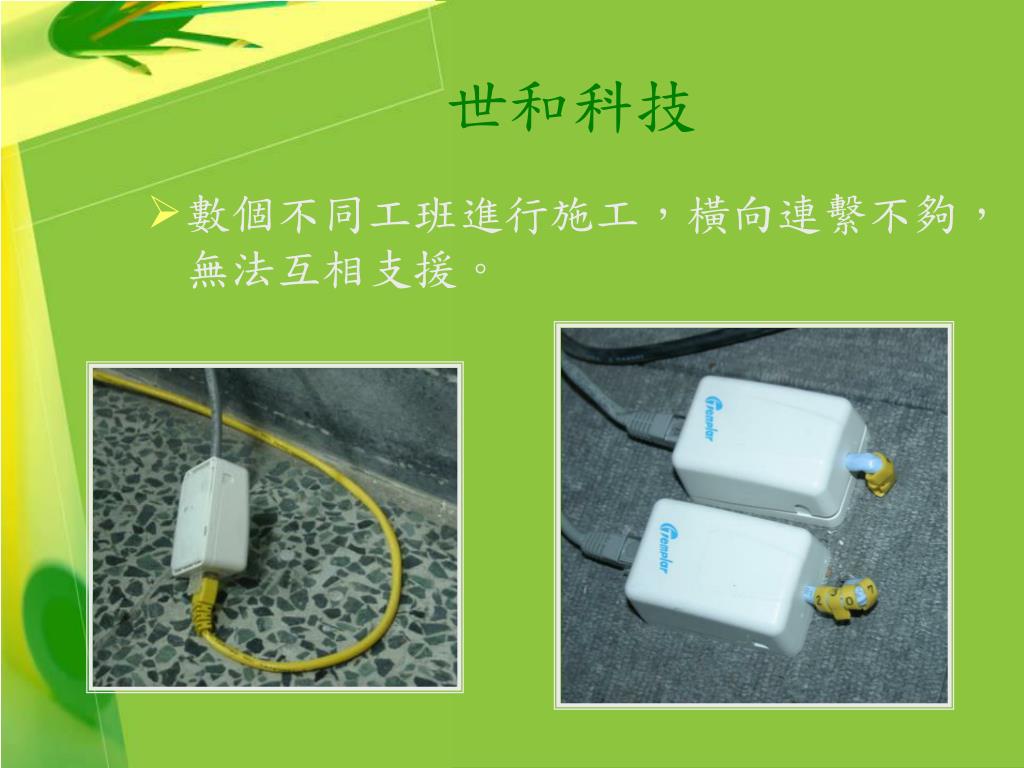

  43. 世和科技 • 數個不同工班進行施工，橫向連繫不夠，無法互相支援。

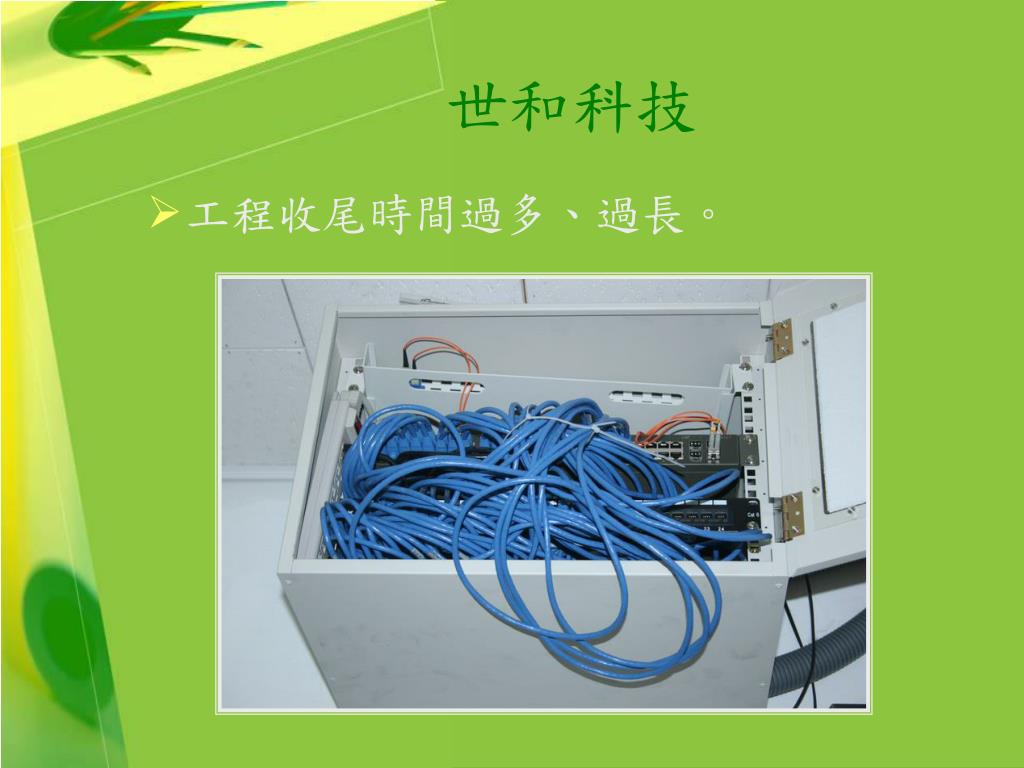

  44. 世和科技 • 工程收尾時間過多、過長。

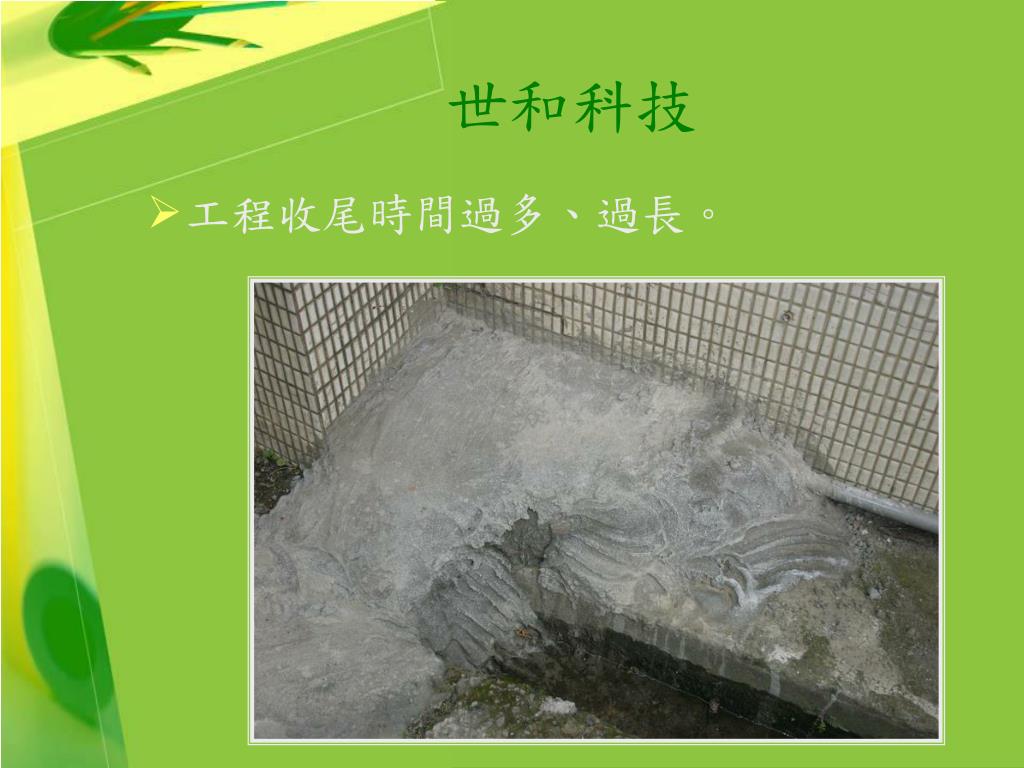

  45. 世和科技 • 工程收尾時間過多、過長。

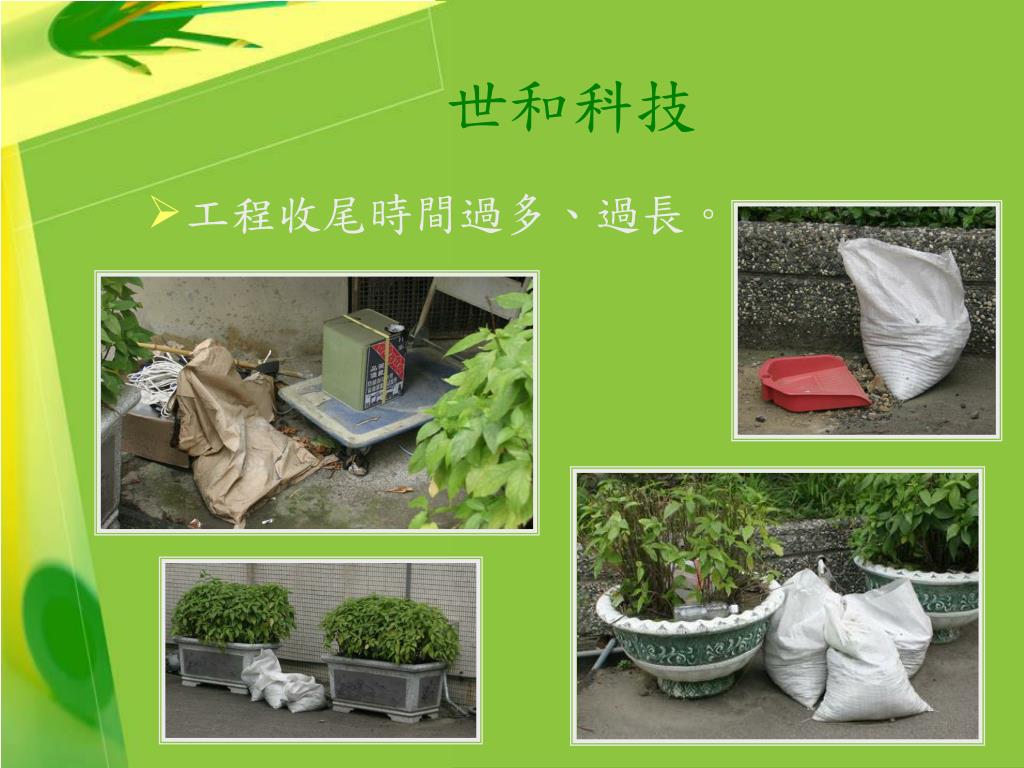

  46. 世和科技 • 工程收尾時間過多、過長。

  47. 世和科技 • 全縣工程能如期完工嗎？ • 7條光纖、 324點 • 工期1月29日~3月6日工作天：25 • 平均每工作天完成12.96點 最後二根稻草 網點增加、設備出貨

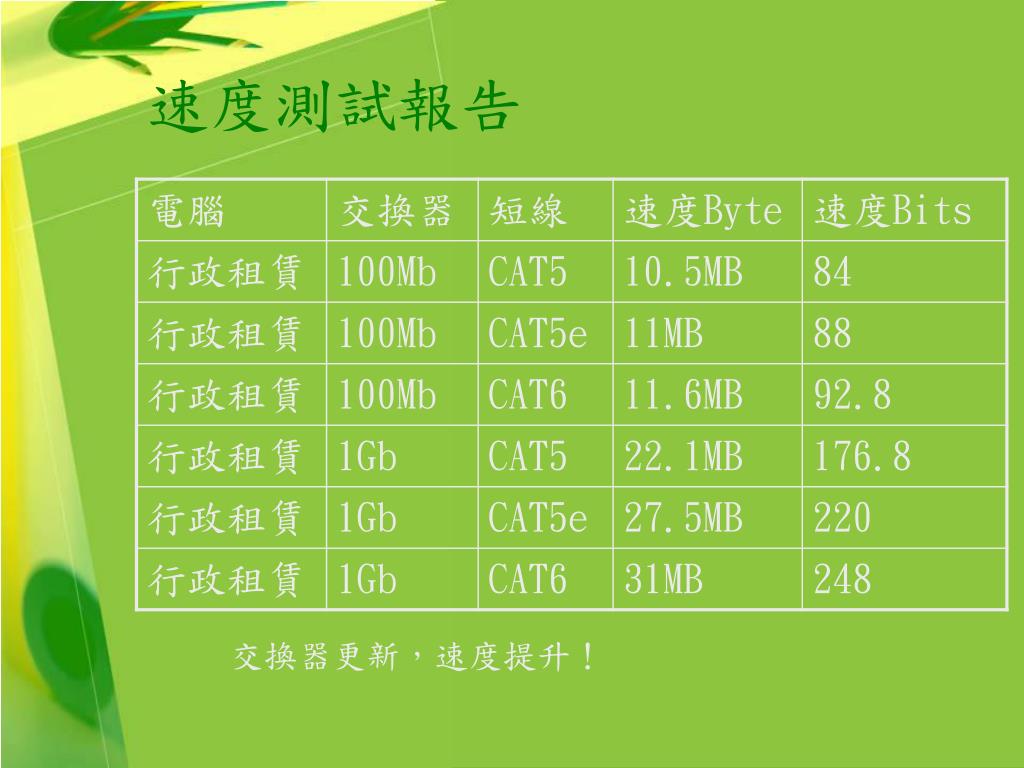

  48. 速度測試報告 交換器更新，速度提升！

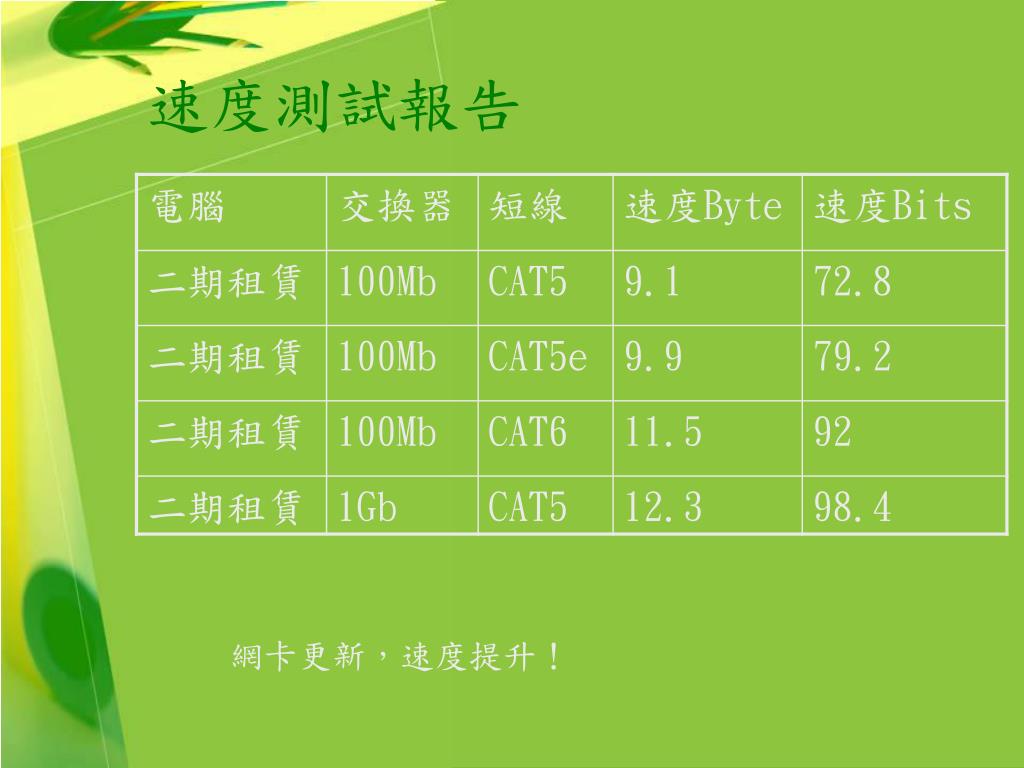

  49. 速度測試報告 網卡更新，速度提升！

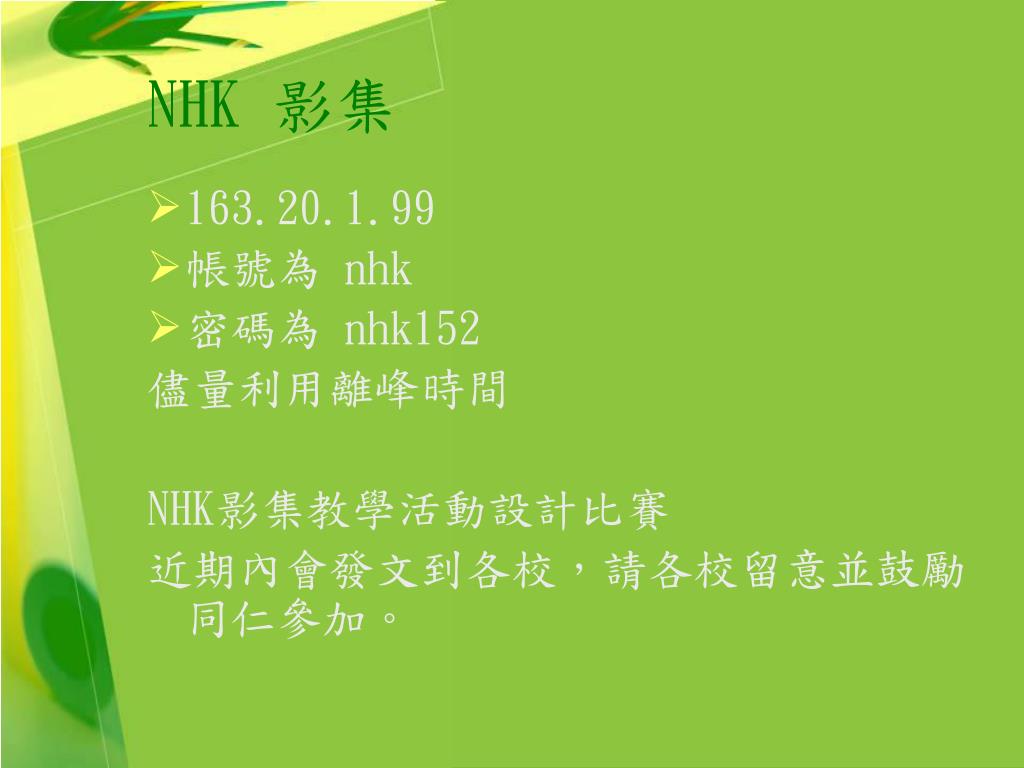

  50. NHK 影集 • 163.20.1.99 • 帳號為 nhk • 密碼為 nhk152 儘量利用離峰時間 NHK影集教學活動設計比賽 近期內會發文到各校，請各校留意並鼓勵同仁參加。
