  1. 换热器介绍

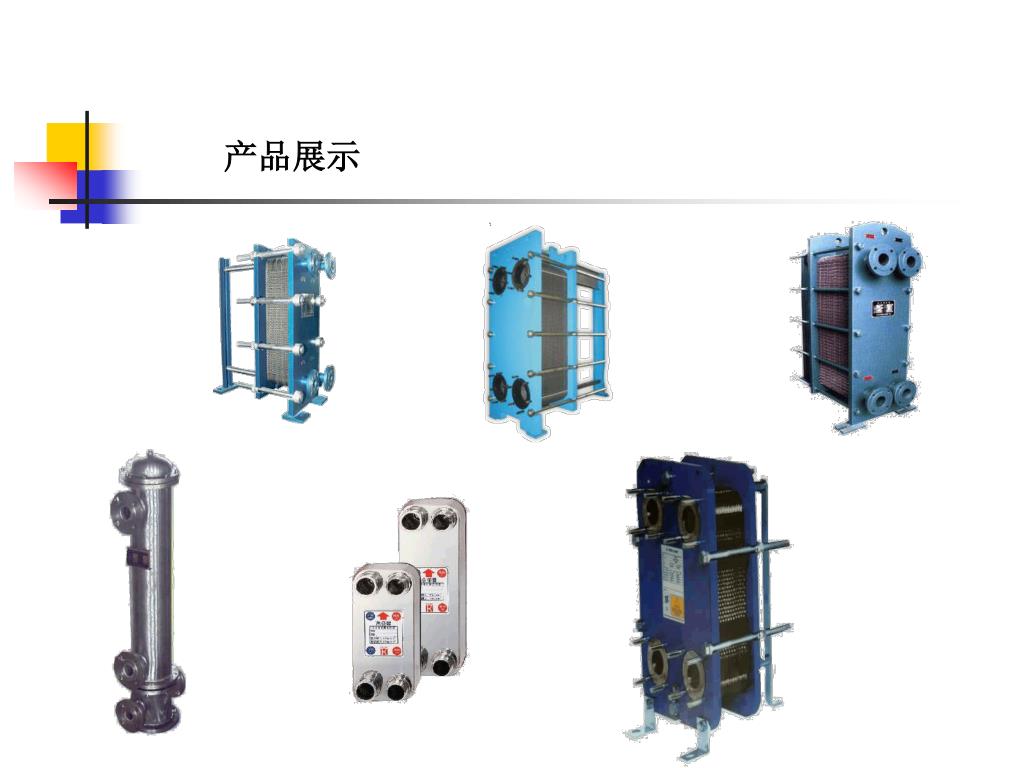

  2. 产品展示

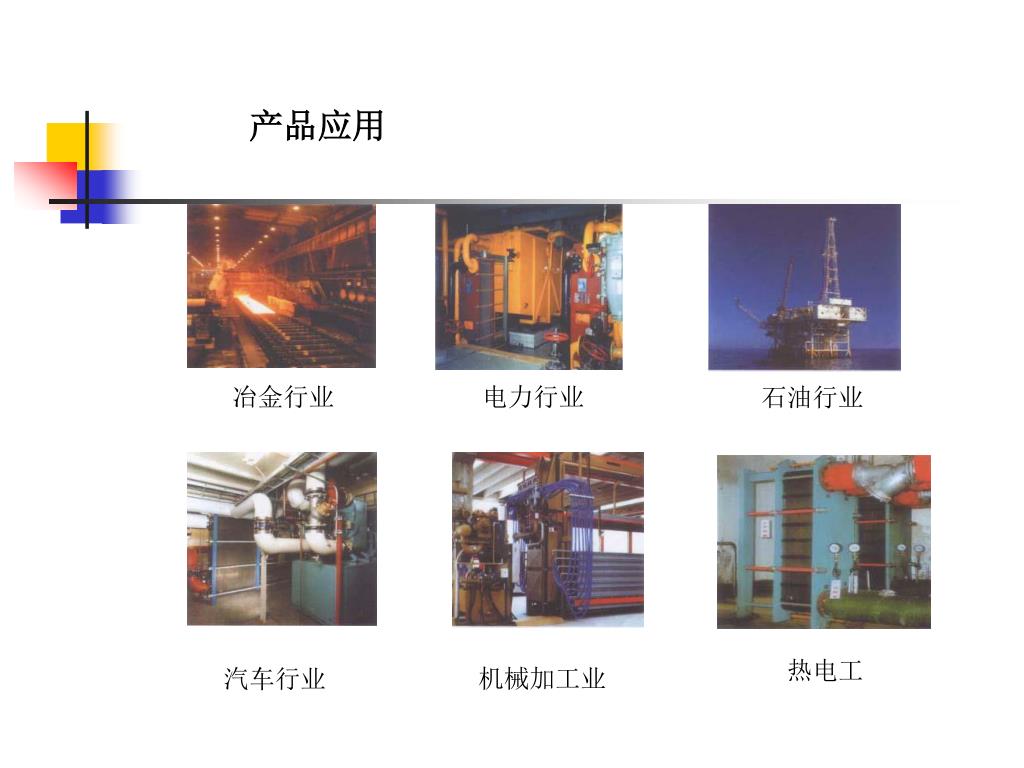

  3. 产品应用 冶金行业 电力行业 石油行业 热电工 汽车行业 机械加工业

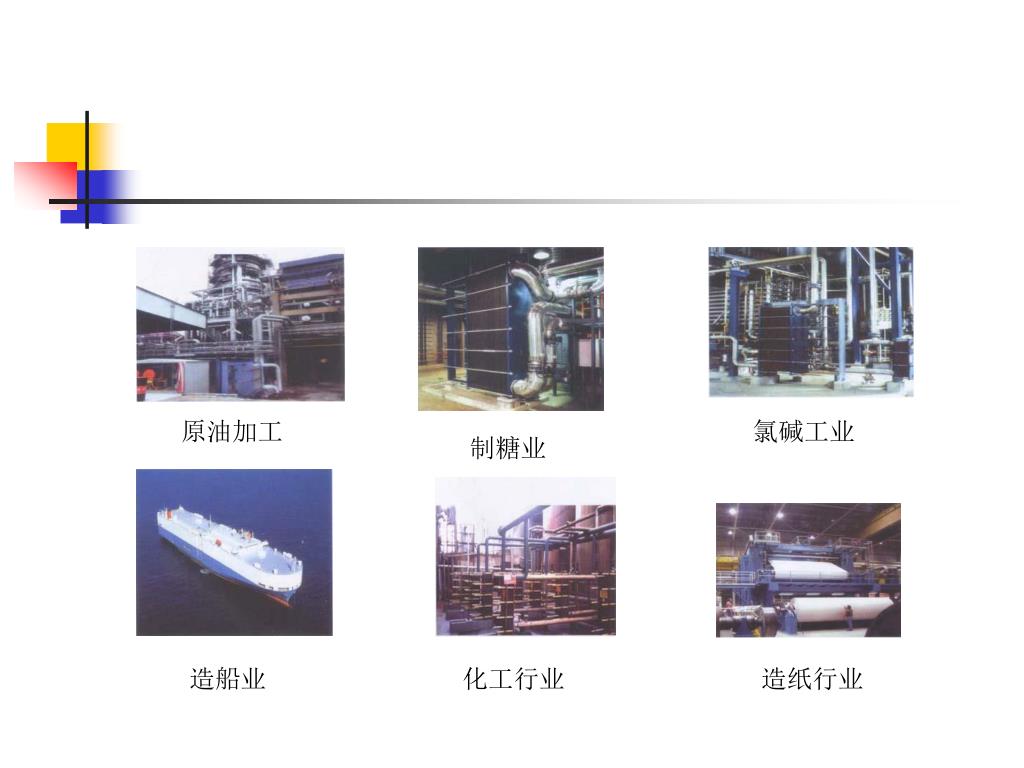

  4. 原油加工 氯碱工业 制糖业 造船业 化工行业 造纸行业

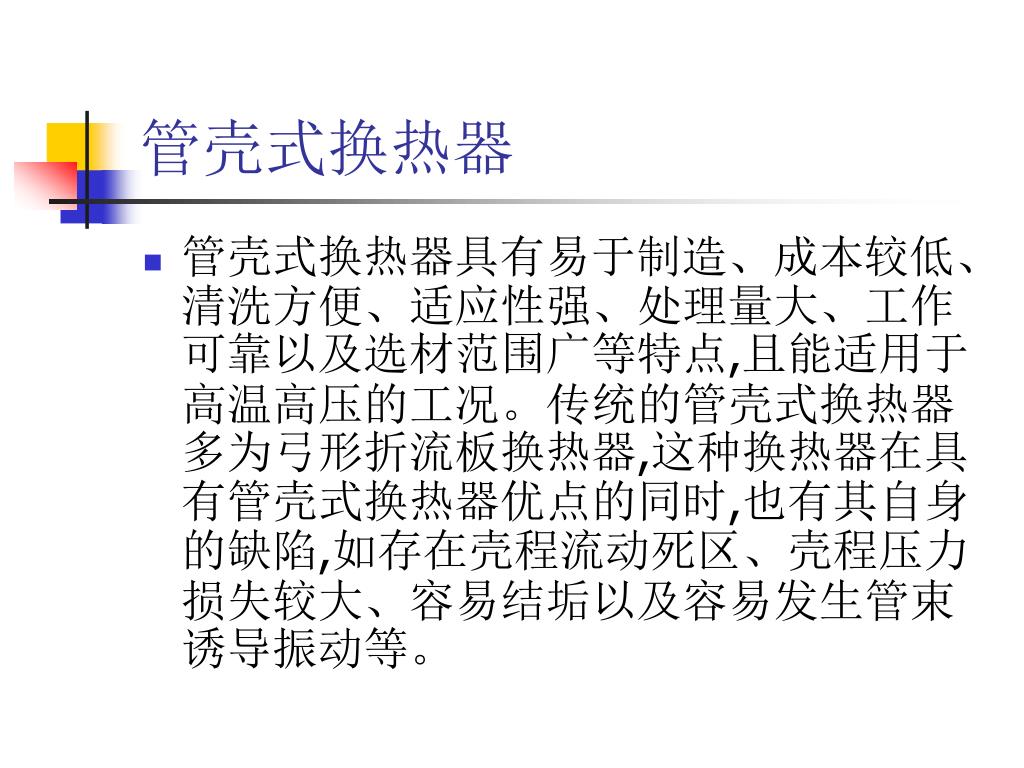

  5. 管壳式换热器 • 管壳式换热器具有易于制造、成本较低、清洗方便、适应性强、处理量大、工作可靠以及选材范围广等特点,且能适用于高温高压的工况。传统的管壳式换热器多为弓形折流板换热器,这种换热器在具有管壳式换热器优点的同时,也有其自身的缺陷,如存在壳程流动死区、壳程压力损失较大、容易结垢以及容易发生管束诱导振动等。

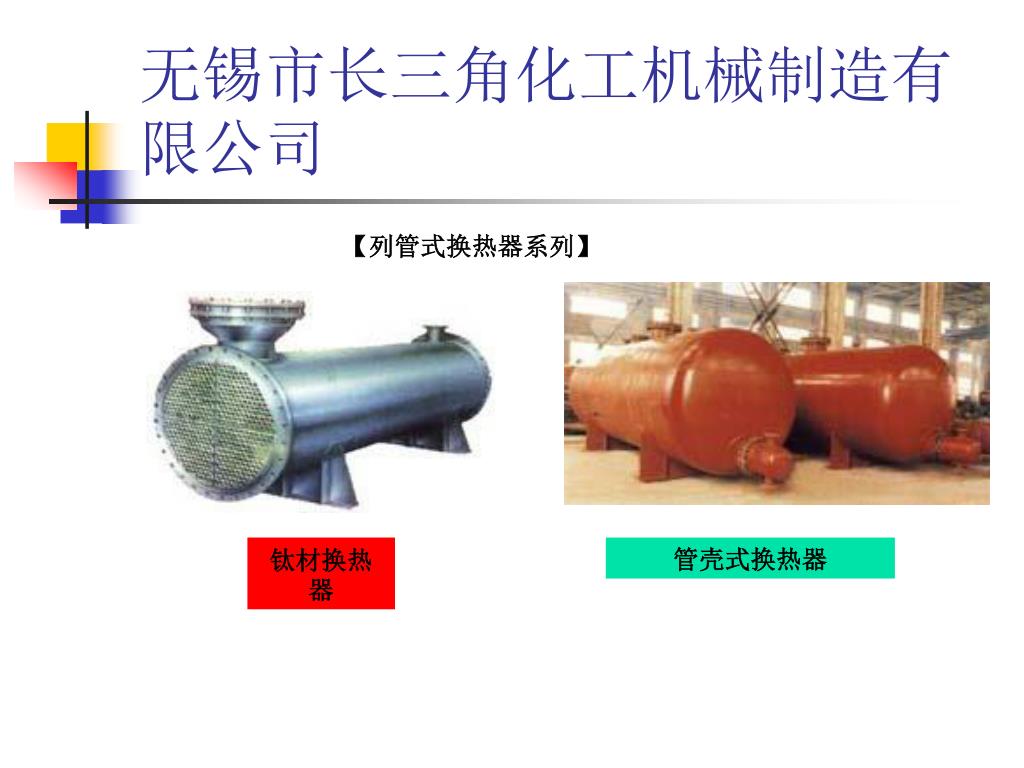

  6. 无锡市长三角化工机械制造有限公司

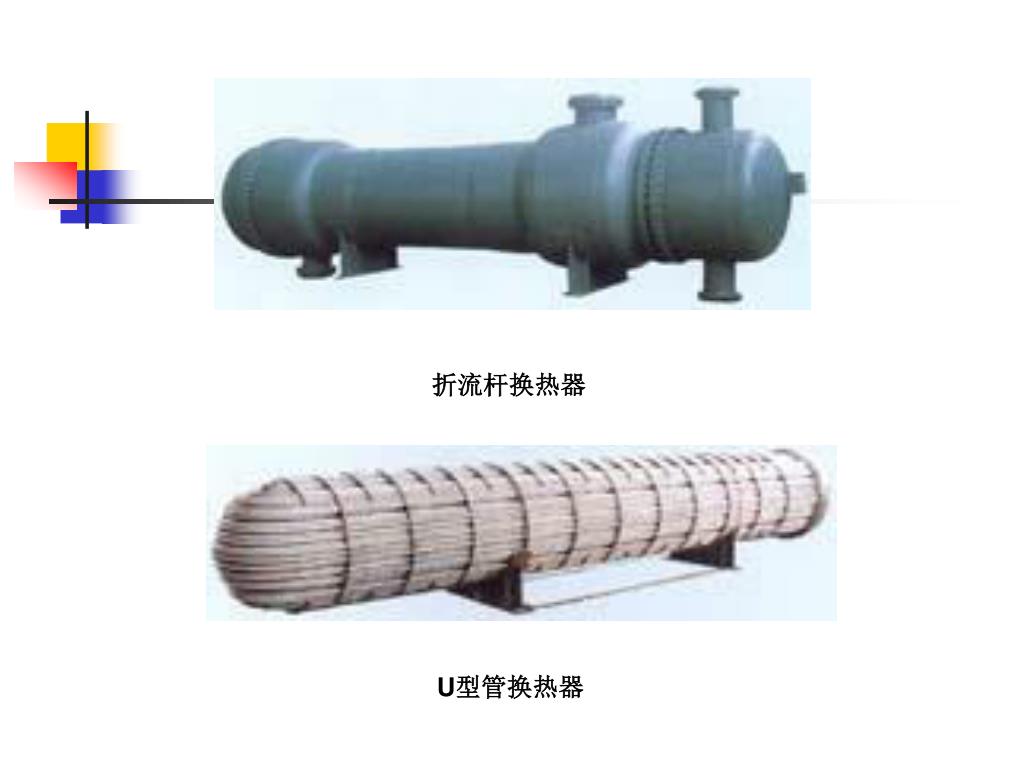

  7. 折流杆换热器 U型管换热器

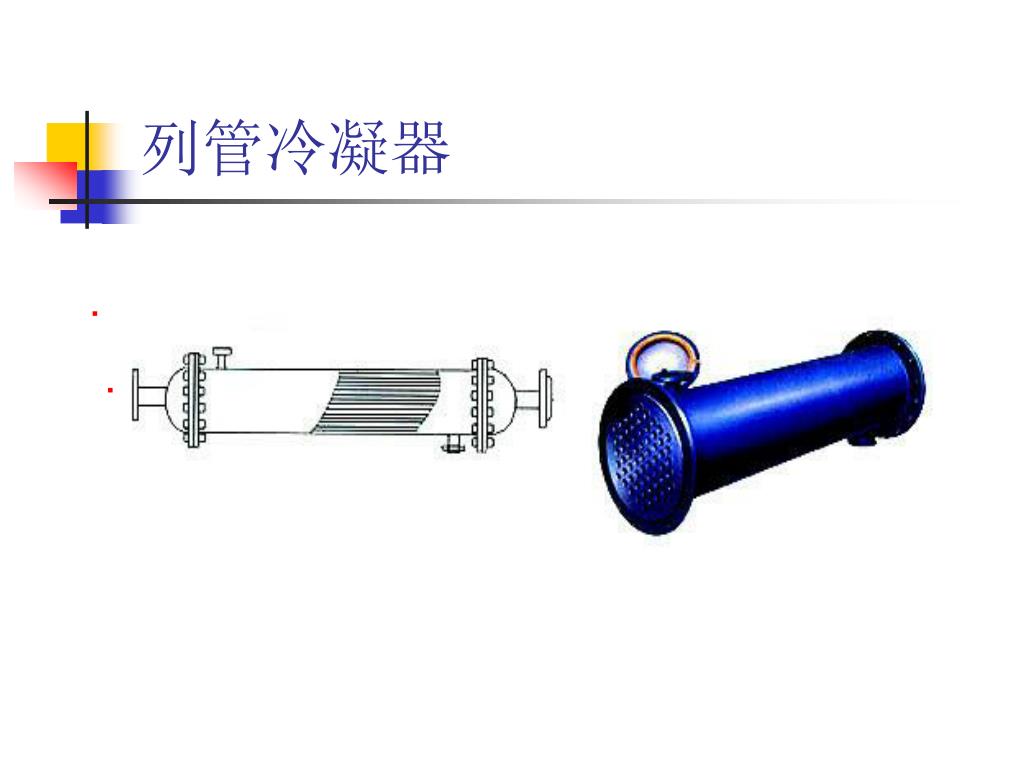

  8. 列管冷凝器

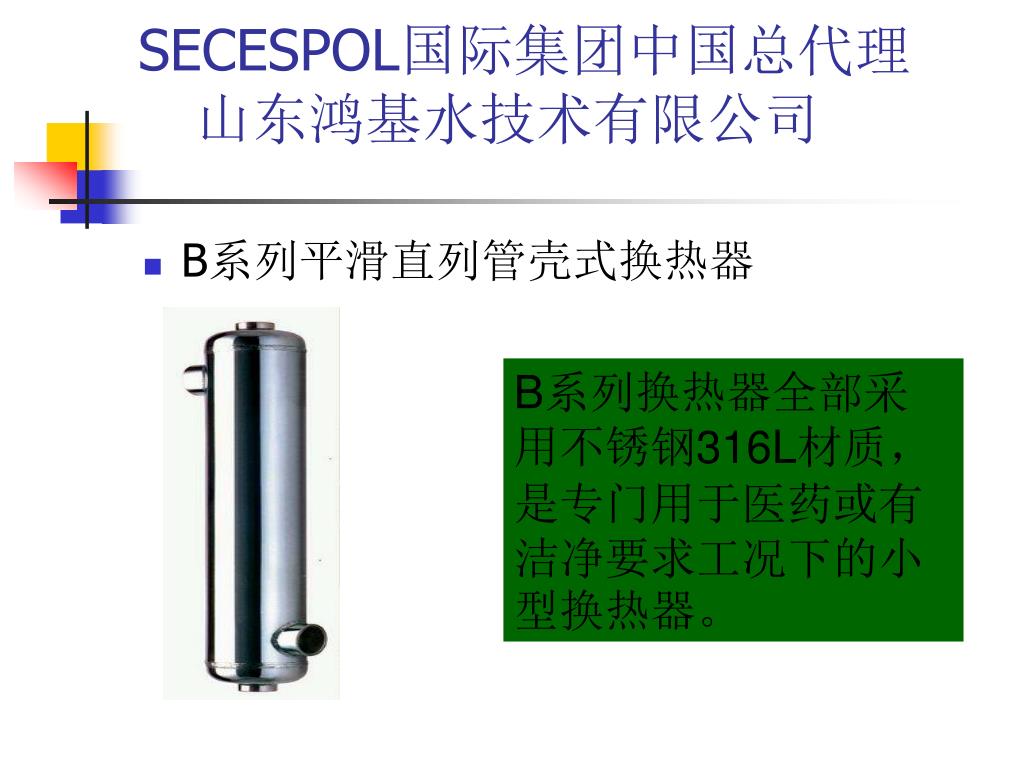

  9. SECESPOL国际集团中国总代理　山东鸿基水技术有限公司SECESPOL国际集团中国总代理　山东鸿基水技术有限公司 • B系列平滑直列管壳式换热器 B系列换热器全部采用不锈钢316L材质，是专门用于医药或有洁净要求工况下的小型换热器。

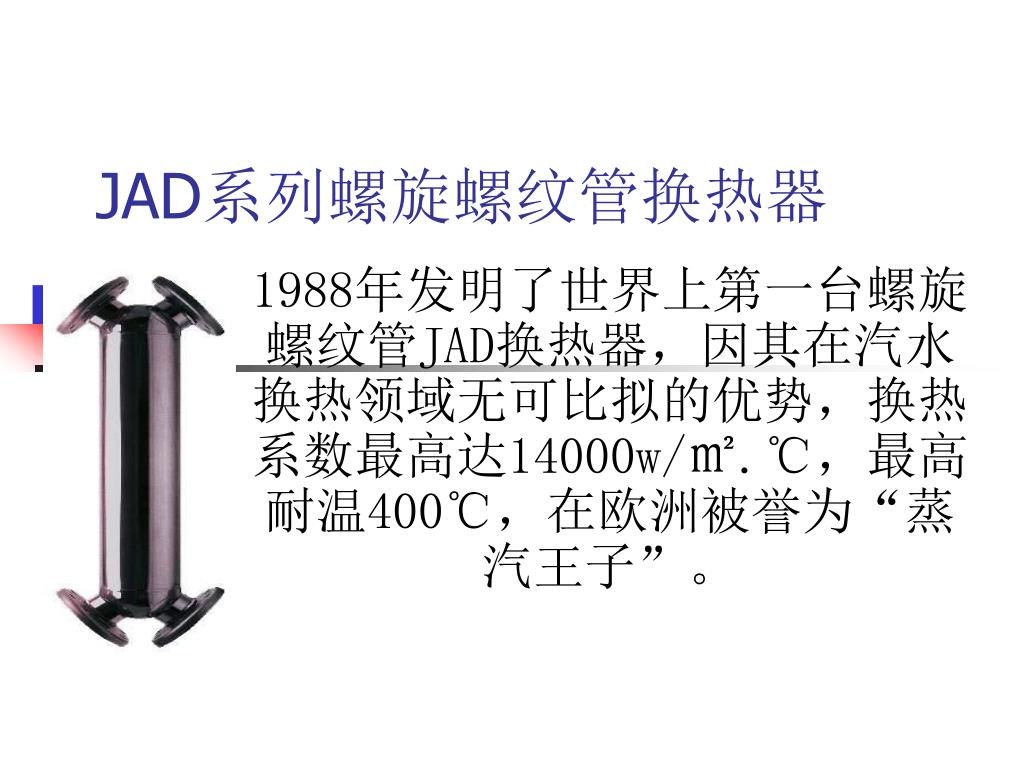

  10. JAD系列螺旋螺纹管换热器 1988年发明了世界上第一台螺旋螺纹管JAD换热器，因其在汽水换热领域无可比拟的优势，换热系数最高达14000w/㎡.℃，最高耐温400℃，在欧洲被誉为“蒸汽王子”。

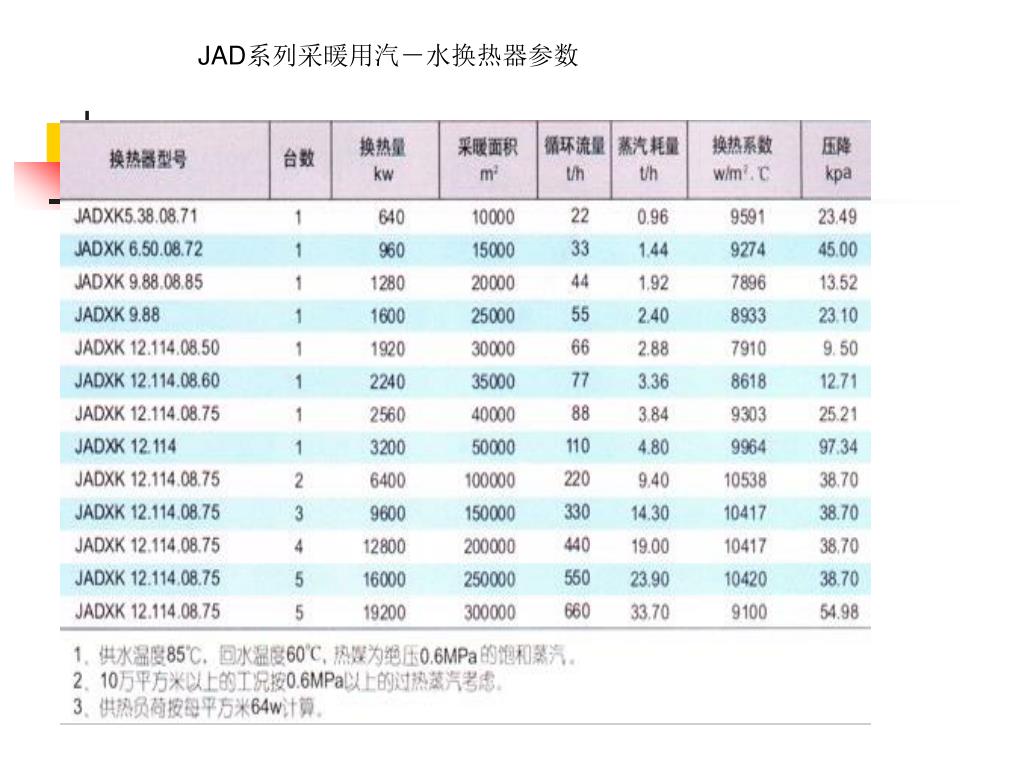

  11. JAD系列采暖用汽－水换热器参数

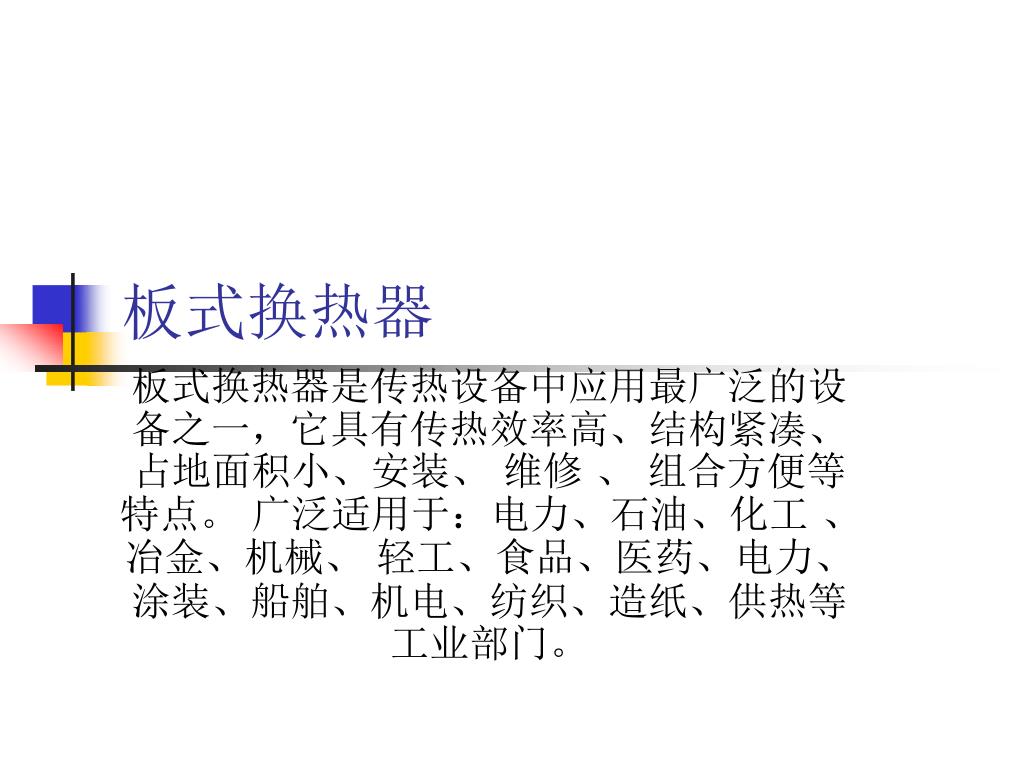

  12. 板式换热器 板式换热器是传热设备中应用最广泛的设备之一，它具有传热效率高、结构紧凑、占地面积小、安装、 维修 、 组合方便等特点。 广泛适用于：电力、石油、化工 、冶金、机械、 轻工、食品、医药、电力、涂装、船舶、机电、纺织、造纸、供热等工业部门。

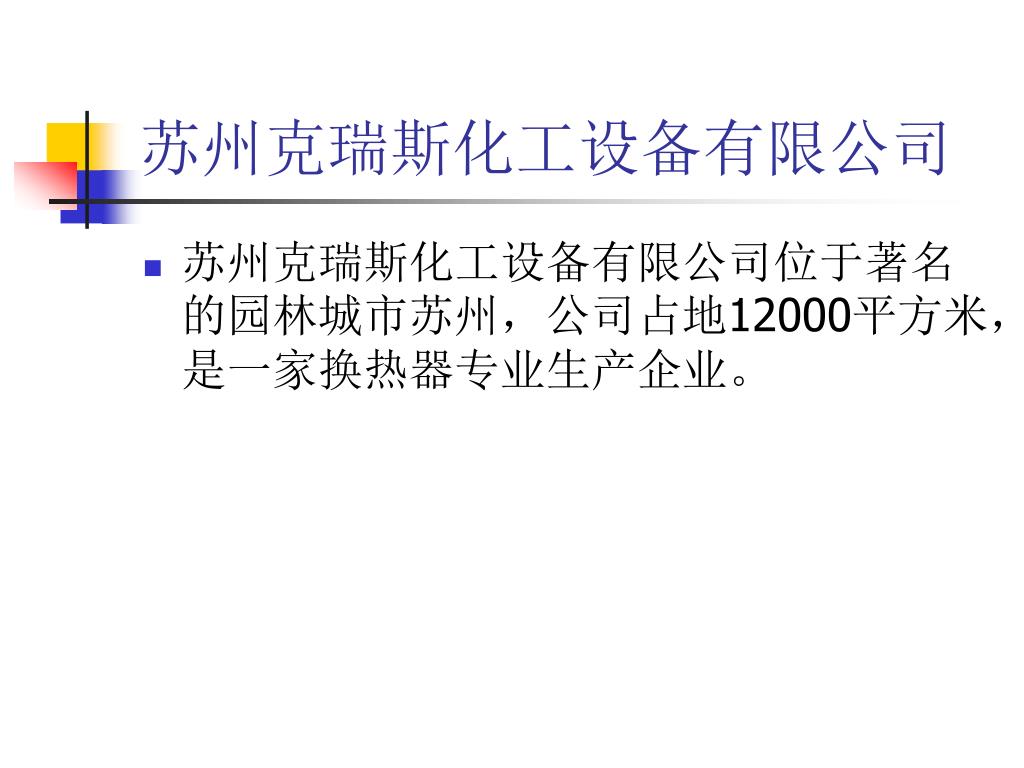

  13. 苏州克瑞斯化工设备有限公司 • 苏州克瑞斯化工设备有限公司位于著名的园林城市苏州，公司占地12000平方米，是一家换热器专业生产企业。

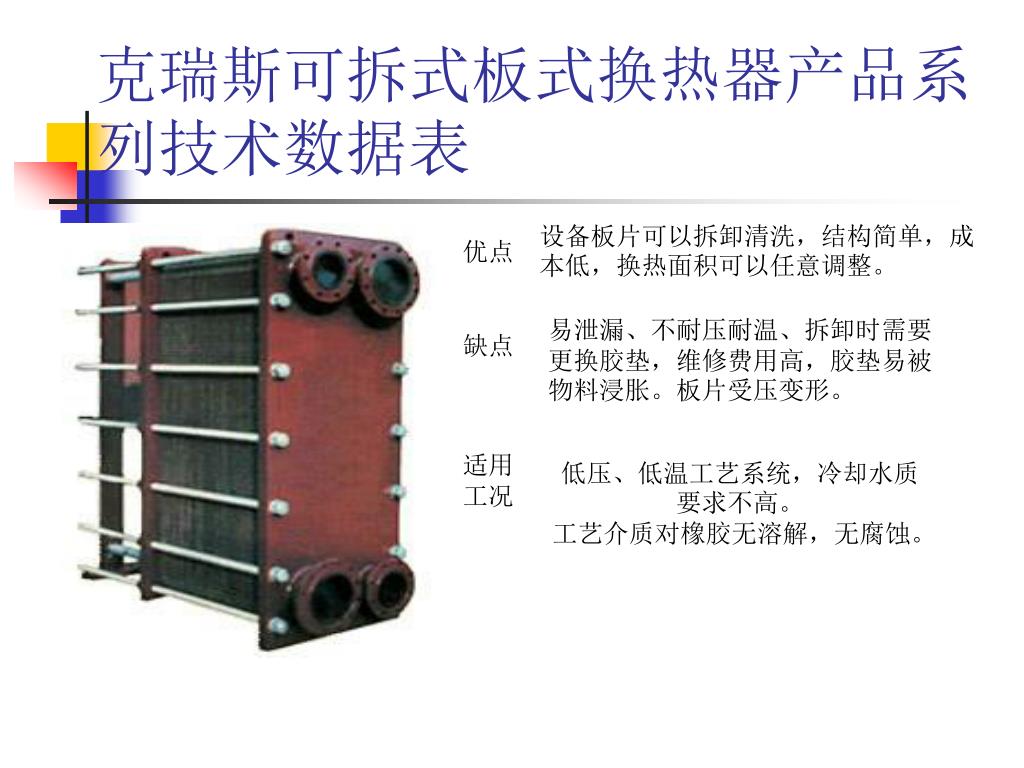

  14. 克瑞斯可拆式板式换热器产品系列技术数据表 设备板片可以拆卸清洗，结构简单，成本低，换热面积可以任意调整。 优点 易泄漏、不耐压耐温、拆卸时需要更换胶垫，维修费用高，胶垫易被物料浸胀。板片受压变形。 缺点 低压、低温工艺系统，冷却水质要求不高。 工艺介质对橡胶无溶解，无腐蚀。 适用 工况

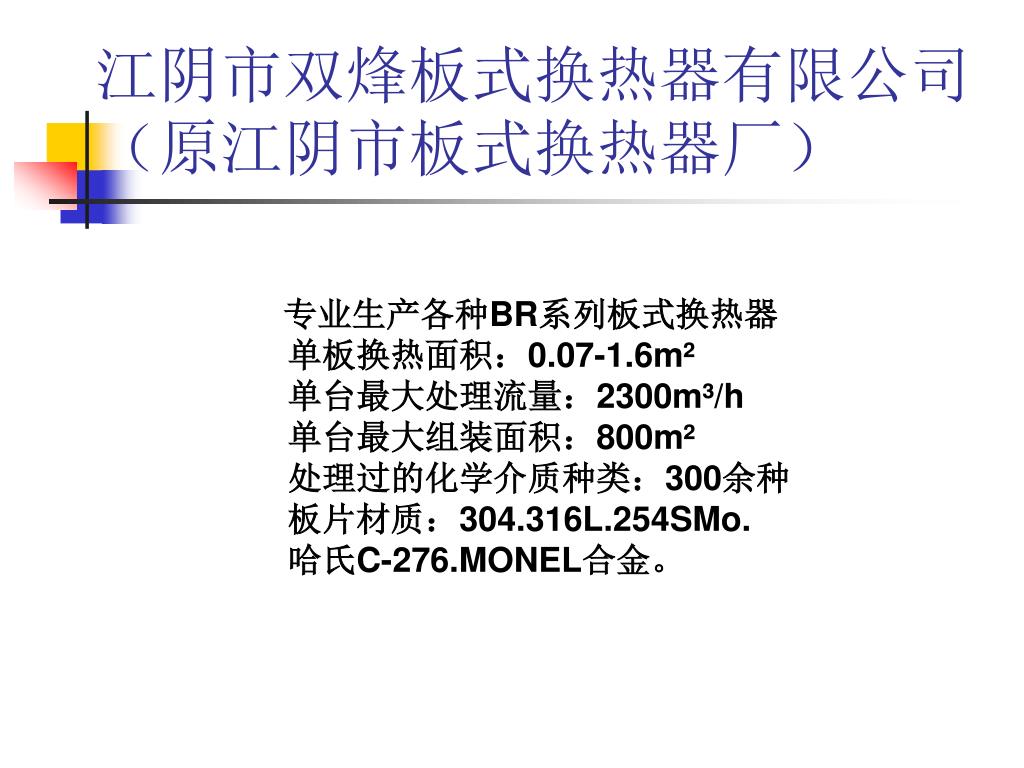

  15. 江阴市双烽板式换热器有限公司（原江阴市板式换热器厂） 专业生产各种BR系列板式换热器    单板换热面积：0.07-1.6m²单台最大处理流量：2300m³/h单台最大组装面积：800m²处理过的化学介质种类：300余种    板片材质：304.316L.254SMo.哈氏C-276.MONEL合金。

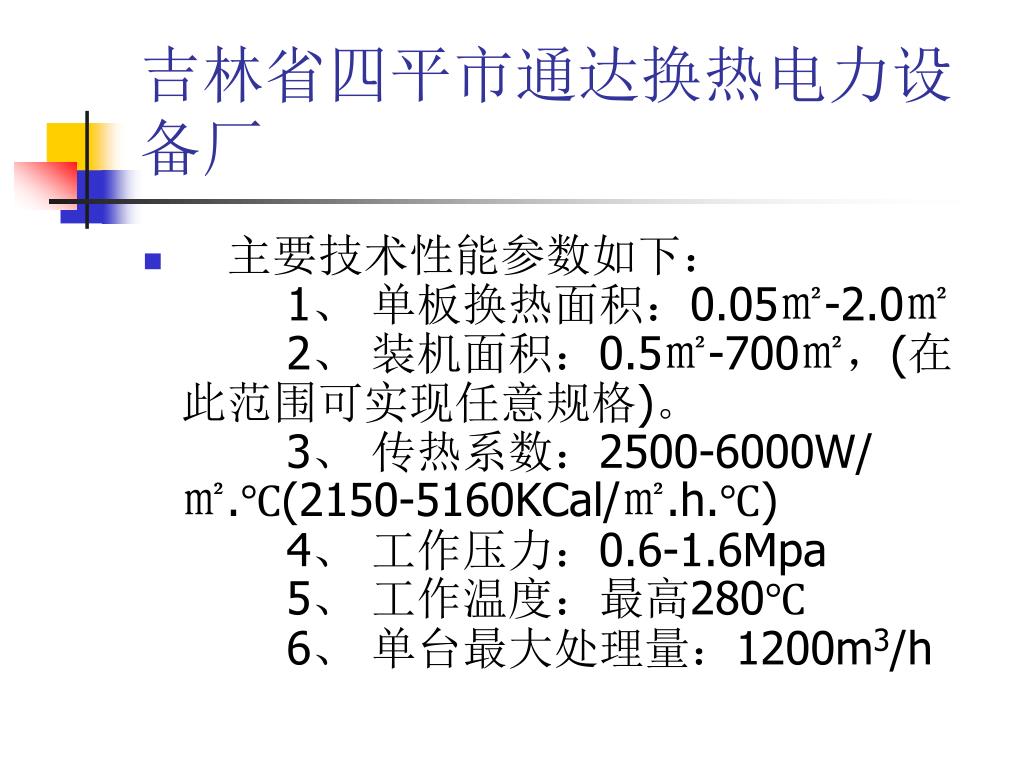

  16. 吉林省四平市通达换热电力设备厂 • 　主要技术性能参数如下：1、 单板换热面积：0.05㎡-2.0㎡2、 装机面积：0.5㎡-700㎡，(在此范围可实现任意规格)。3、 传热系数：2500-6000W/㎡.℃(2150-5160KCal/㎡.h.℃)4、 工作压力：0.6-1.6Mpa5、 工作温度：最高280℃6、 单台最大处理量：1200m3/h

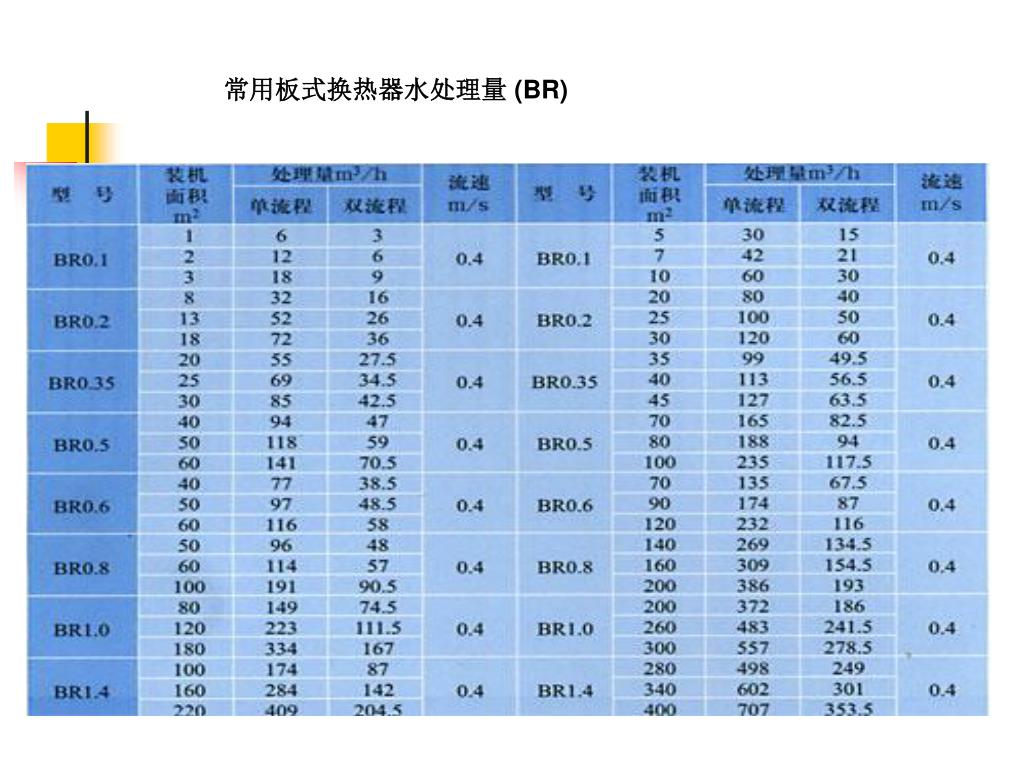

  17. 常用板式换热器水处理量 (BR)

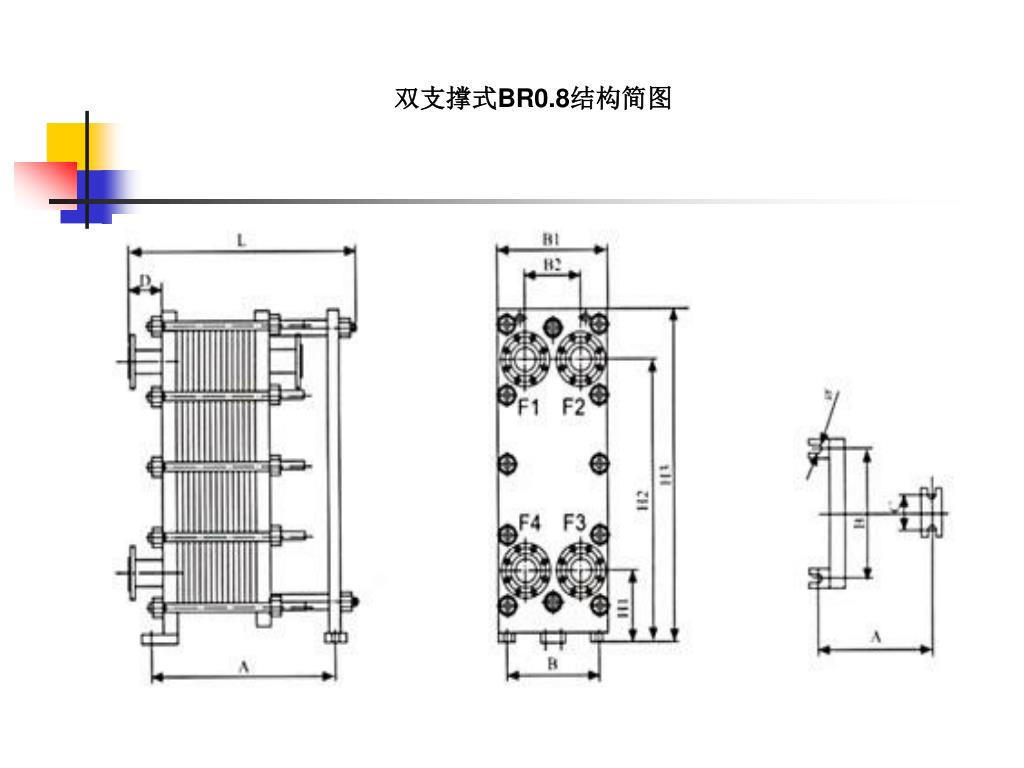

  18. 双支撑式BR0.8结构简图

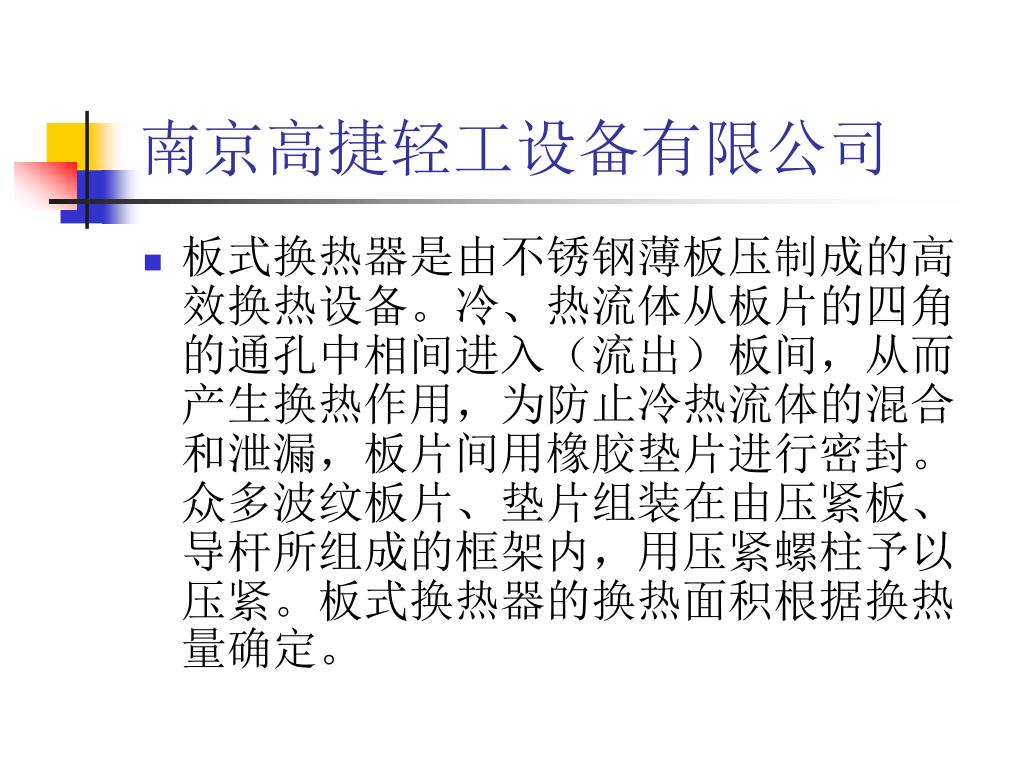

  19. 南京高捷轻工设备有限公司 • 板式换热器是由不锈钢薄板压制成的高效换热设备。冷、热流体从板片的四角的通孔中相间进入（流出）板间，从而产生换热作用，为防止冷热流体的混合和泄漏，板片间用橡胶垫片进行密封。众多波纹板片、垫片组装在由压紧板、导杆所组成的框架内，用压紧螺柱予以压紧。板式换热器的换热面积根据换热量确定。

  20. 板式蒸发器 • 本设备为新产品，具有效率高，结构紧凑，拆卸清洗方便等优点，适用于各种物料的浓缩，如奶粉、炼乳生产中的浓缩；果汁、饮料、药品生产过程中的浓缩。本设备单板换热面积为0.4㎡，整台换热面积根据需要进行组装。本设备为升降模式蒸发器，物料从板间通过，并被蒸汽加热而蒸发。汽液混合物从出口处排出，然后进入分离器，在分离器中将汽液分离，从而获得浓缩物料和二次蒸汽。在多级蒸发中，浓缩的物料和二次蒸汽将进入下一级蒸发器，继续蒸发。

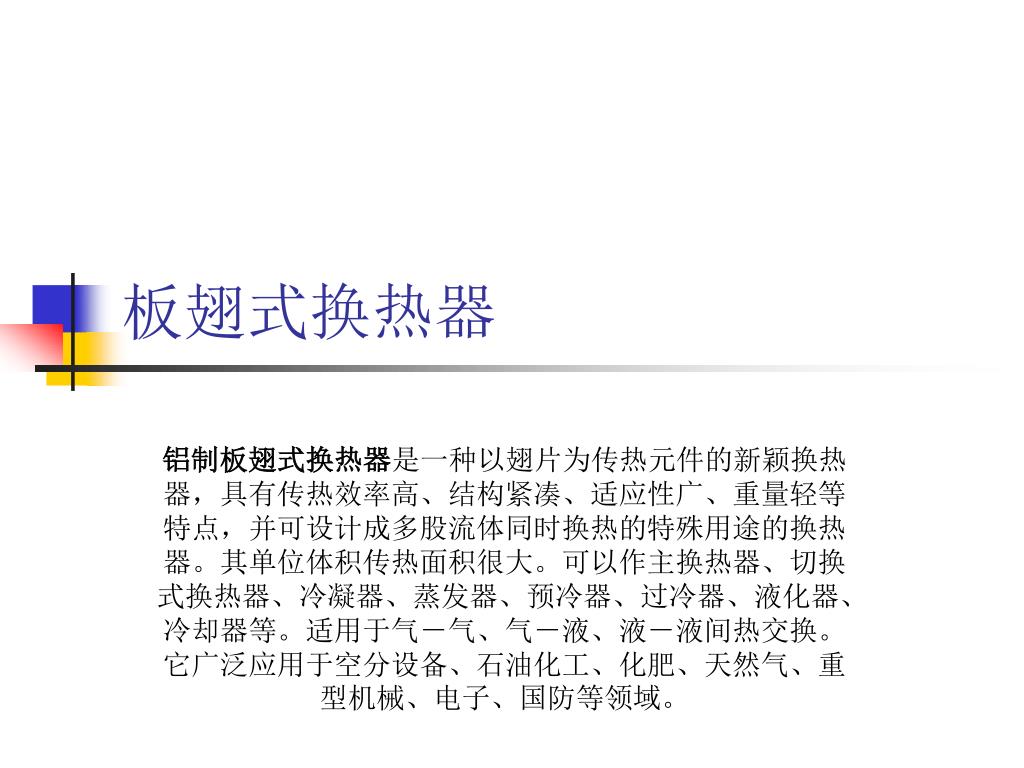

  21. 板翅式换热器 铝制板翅式换热器是一种以翅片为传热元件的新颖换热器，具有传热效率高、结构紧凑、适应性广、重量轻等特点，并可设计成多股流体同时换热的特殊用途的换热器。其单位体积传热面积很大。可以作主换热器、切换式换热器、冷凝器、蒸发器、预冷器、过冷器、液化器、冷却器等。适用于气－气、气－液、液－液间热交换。它广泛应用于空分设备、石油化工、化肥、天然气、重型机械、电子、国防等领域。

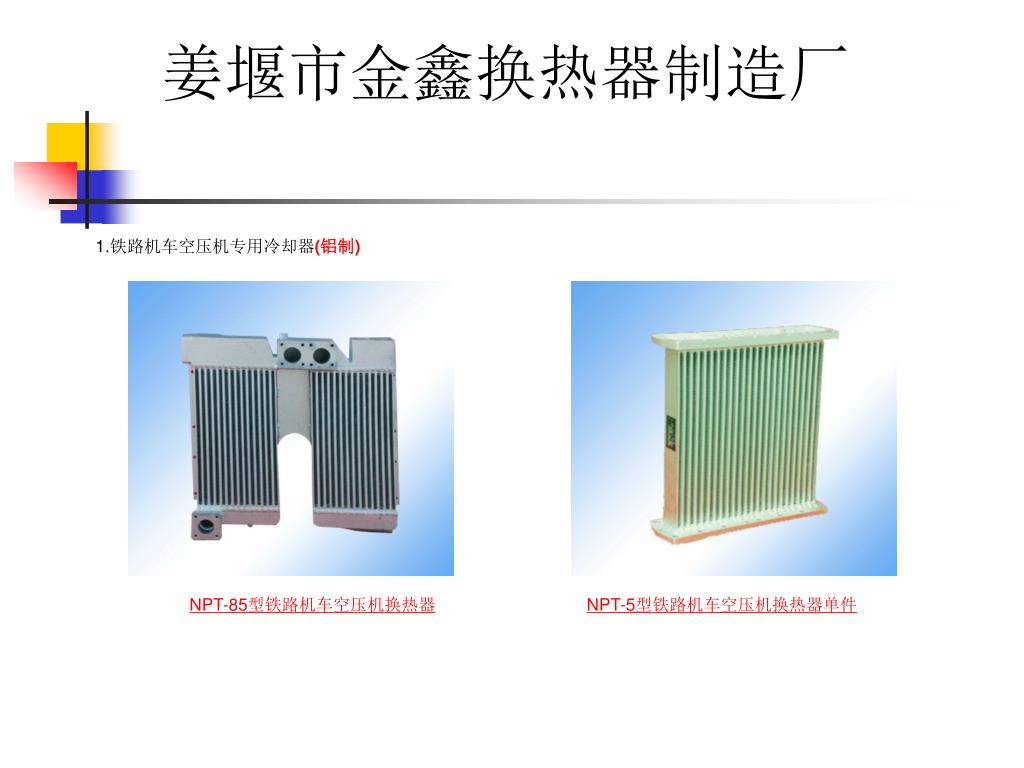

  22. 姜堰市金鑫换热器制造厂 1.铁路机车空压机专用冷却器(铝制) NPT-85型铁路机车空压机换热器 NPT-5型铁路机车空压机换热器单件

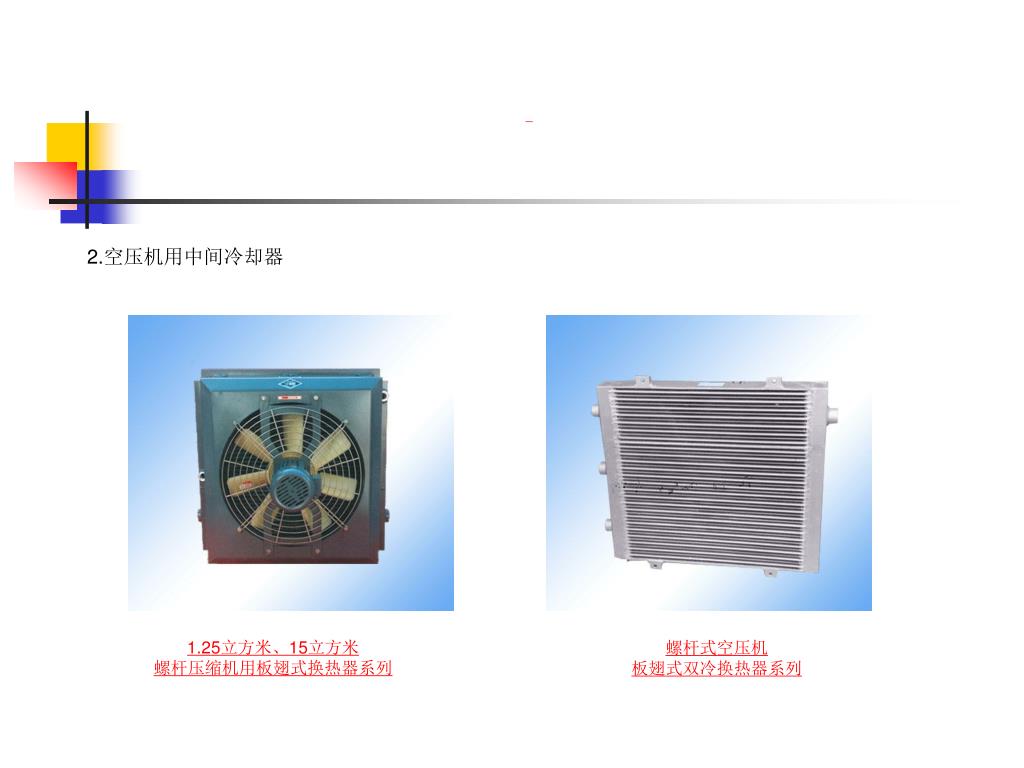

  23. 2.空压机用中间冷却器 1.25立方米、15立方米螺杆压缩机用板翅式换热器系列 螺杆式空压机板翅式双冷换热器系列

  24. 钎焊板式换热器

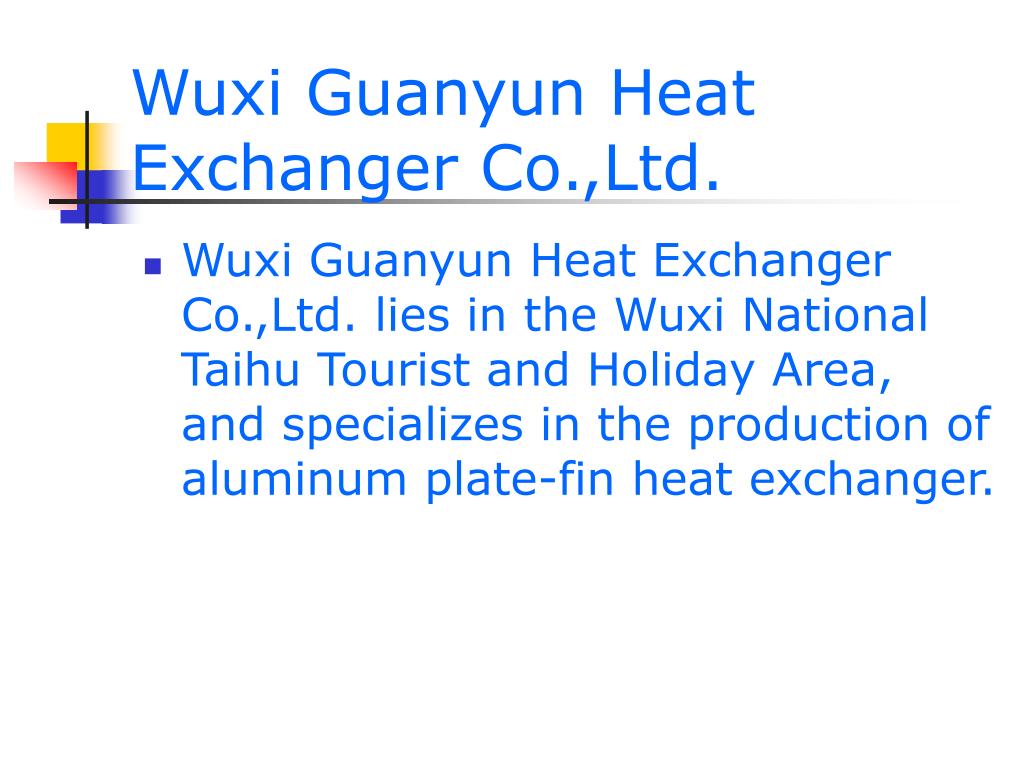

  25. Wuxi Guanyun Heat Exchanger Co.,Ltd. • Wuxi Guanyun Heat Exchanger Co.,Ltd. lies in the Wuxi National Taihu Tourist and Holiday Area, and specializes in the production of aluminum plate-fin heat exchanger.

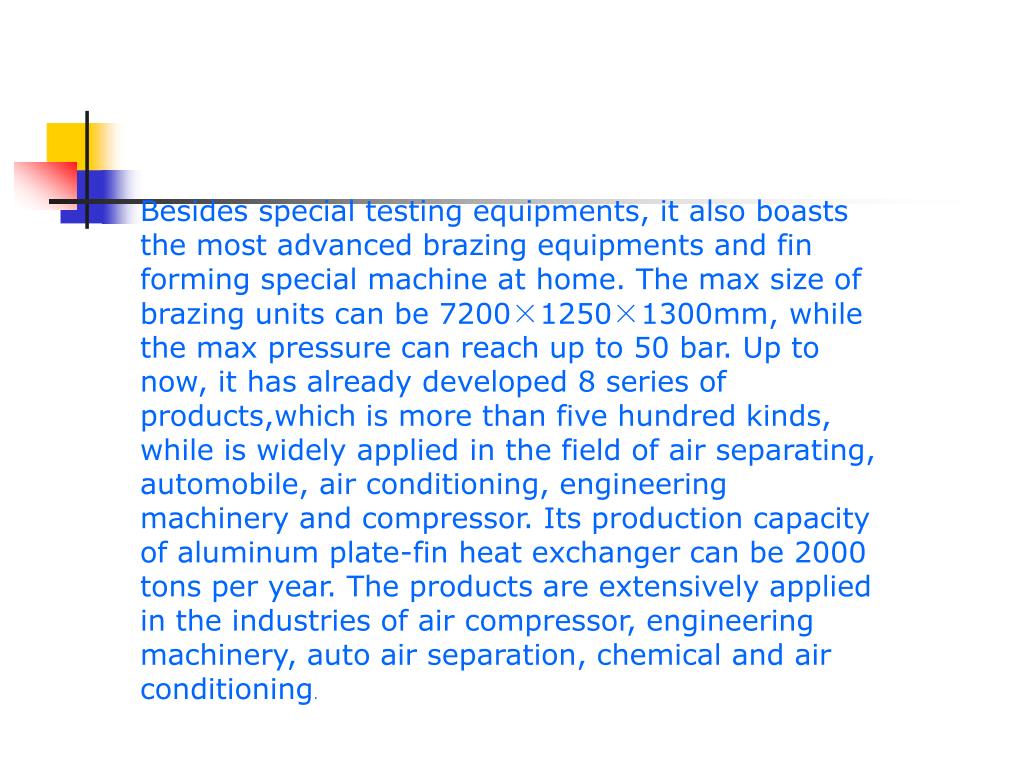

  26. Besides special testing equipments, it also boasts the most advanced brazing equipments and fin forming special machine at home. The max size of brazing units can be 7200×1250×1300mm, while the max pressure can reach up to 50 bar. Up to now, it has already developed 8 series of products,which is more than five hundred kinds, while is widely applied in the field of air separating, automobile, air conditioning, engineering machinery and compressor. Its production capacity of aluminum plate-fin heat exchanger can be 2000 tons per year. The products are extensively applied in the industries of air compressor, engineering machinery, auto air separation, chemical and air conditioning.

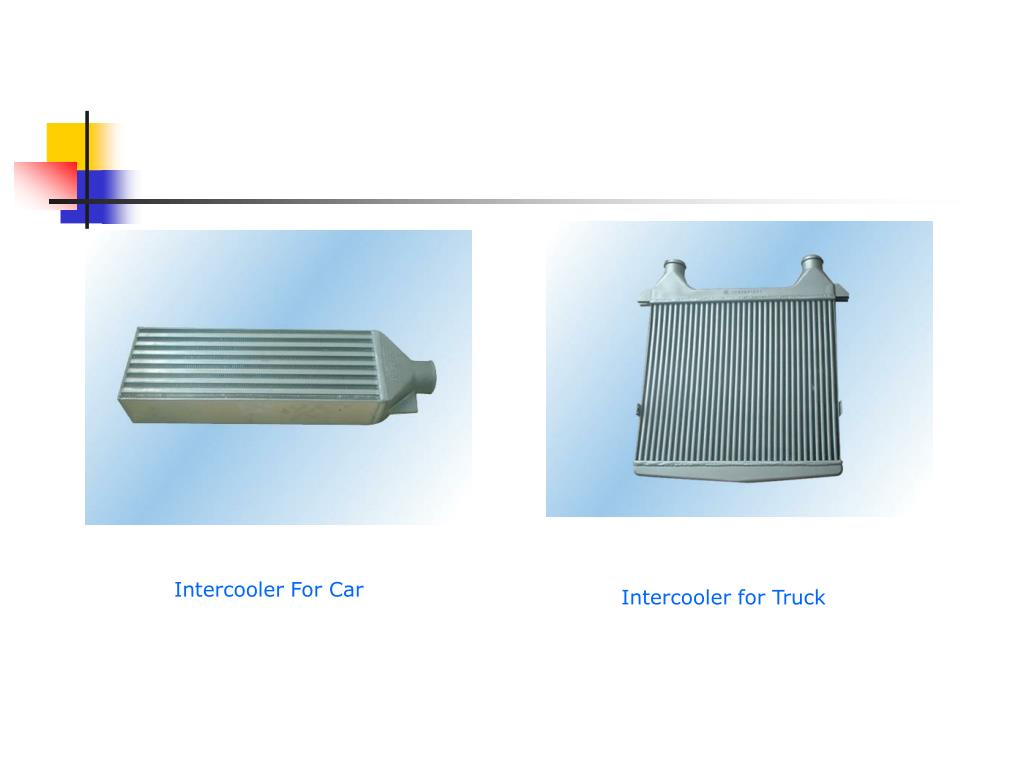

  27. Intercooler For Car Intercooler for Truck

  28. Air Separator Oil cooler for car

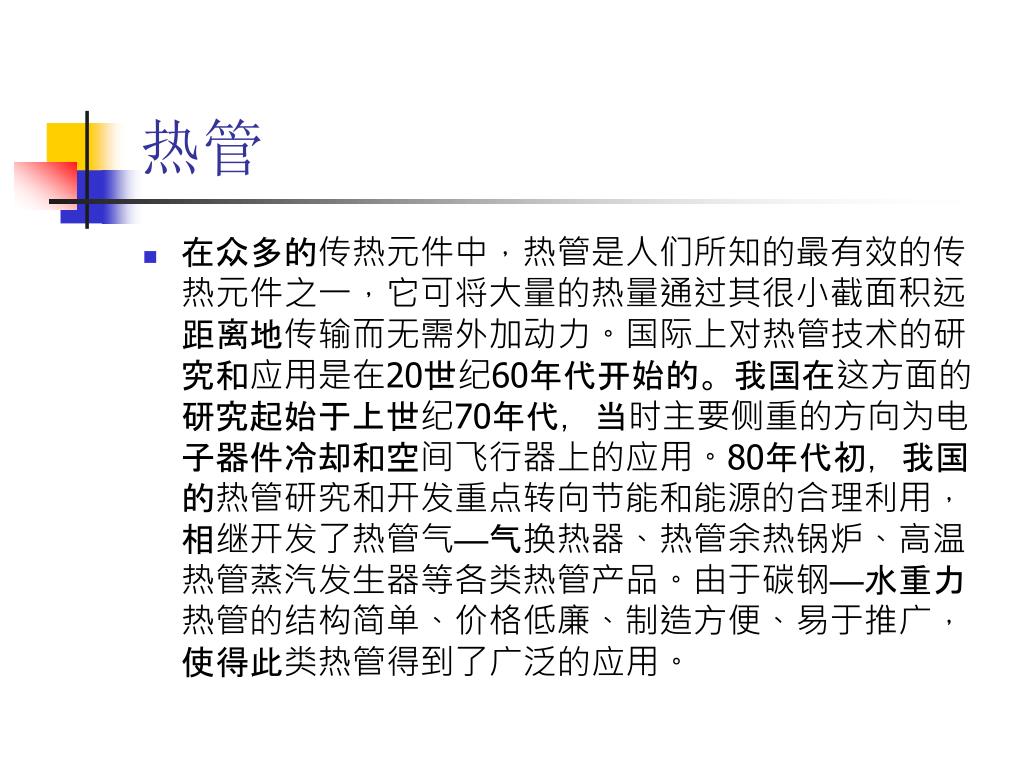

  29. 热管 • 在众多的传热元件中，热管是人们所知的最有效的传热元件之一，它可将大量的热量通过其很小截面积远距离地传输而无需外加动力。国际上对热管技术的研究和应用是在20世纪60年代开始的。我国在这方面的研究起始于上世纪70年代，当时主要侧重的方向为电子器件冷却和空间飞行器上的应用。80年代初，我国的热管研究和开发重点转向节能和能源的合理利用，相继开发了热管气—气换热器、热管余热锅炉、高温热管蒸汽发生器等各类热管产品。由于碳钢—水重力热管的结构简单、价格低廉、制造方便、易于推广，使得此类热管得到了广泛的应用。

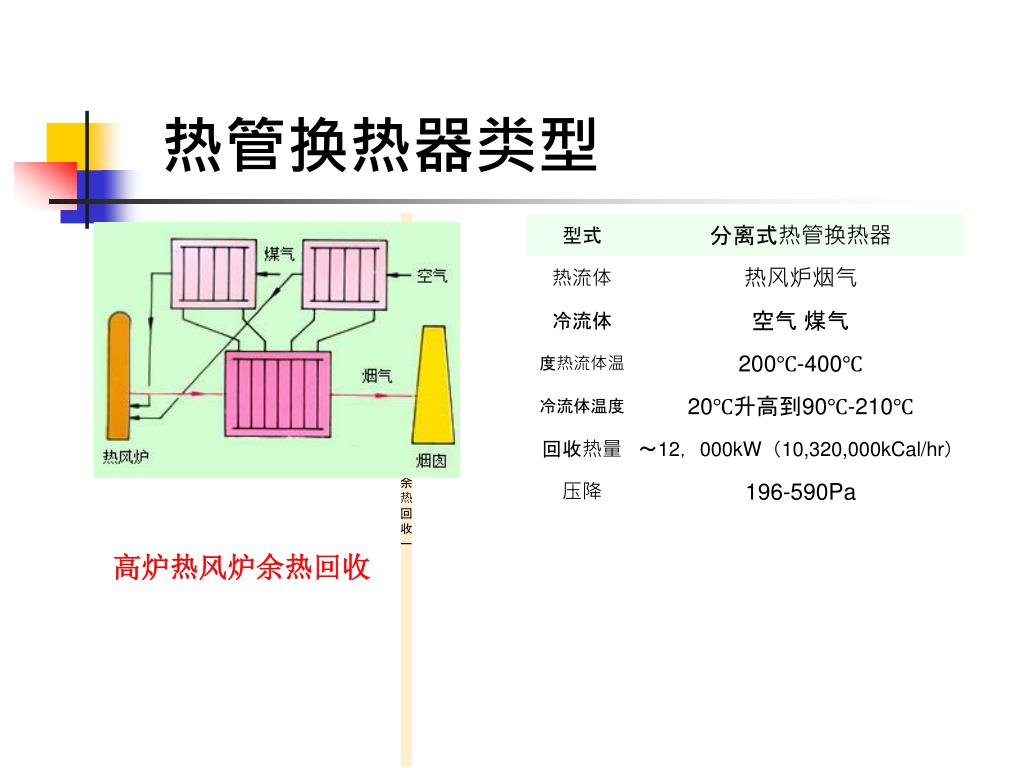

  30. 热管换热器类型 高炉热风炉余热回收一 型式 分离式热管换热器 热流体 热风炉烟气 冷流体 空气 煤气 度热流体温 200℃-400℃ 冷流体温度 20℃升高到90℃-210℃ 回收热量 ～12，000kW（10,320,000kCal/hr） 压降 196-590Pa 高炉热风炉余热回收

  31. 空调废热利用 型式 带吸液芯热管空气预热器 新鲜空气（夏季） 浊空气　（冬季） 热流体 浊空气　（夏季） 新鲜空气（冬季） 冷流体 本装置利用废热的能量来预热或预冷进入的新鲜空气，可以大量节约空调机的用电量。

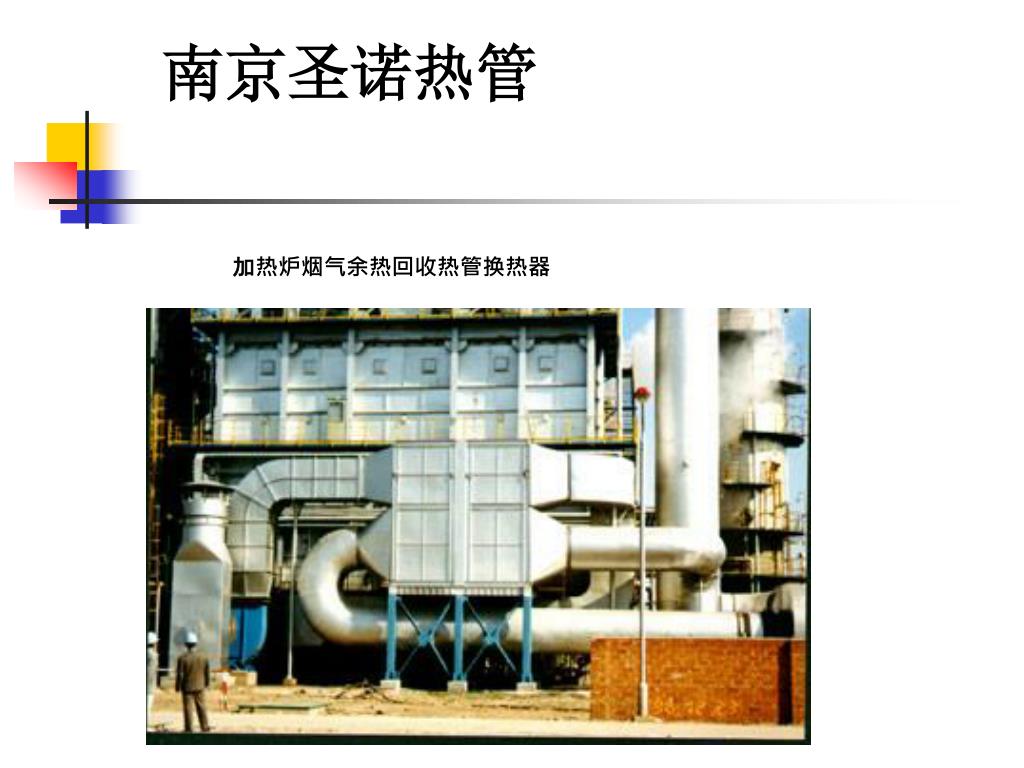

  32. 南京圣诺热管 加热炉烟气余热回收热管换热器

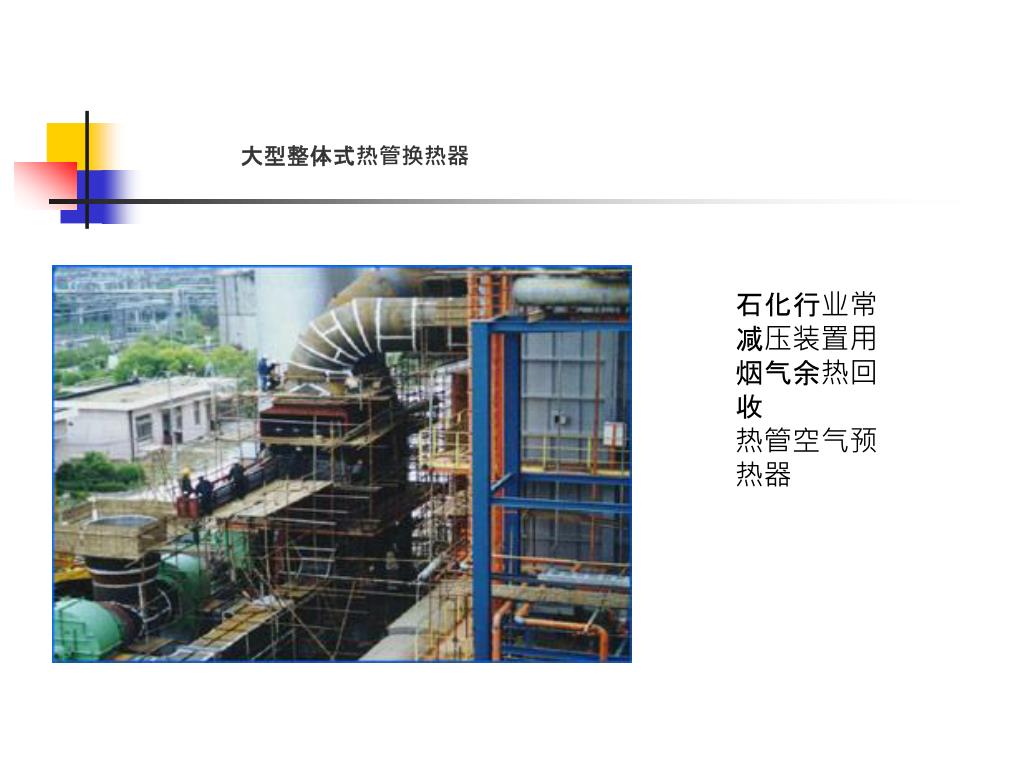

  33. 大型整体式热管换热器 石化行业常减压装置用烟气余热回收热管空气预热器

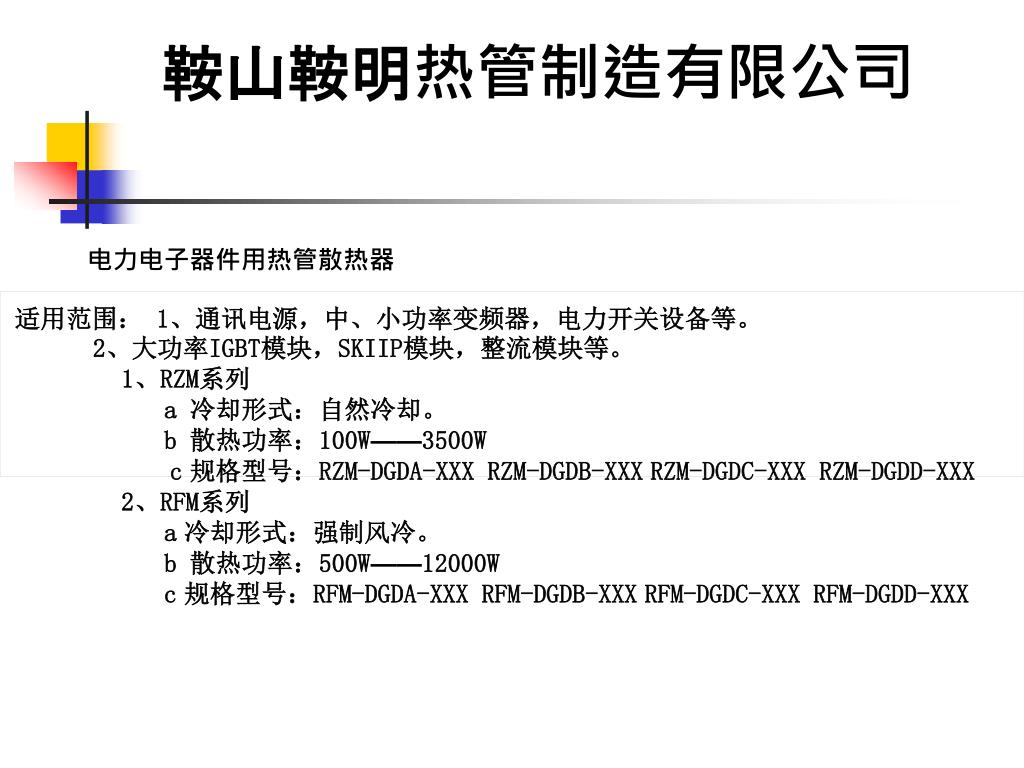

  34. 鞍山鞍明热管制造有限公司 适用范围： 1、通讯电源，中、小功率变频器，电力开关设备等。2、大功率IGBT模块，SKIIP模块，整流模块等。1、RZM系列a 冷却形式：自然冷却。b 散热功率：100W——3500W c规格型号：RZM-DGDA-XXX RZM-DGDB-XXXRZM-DGDC-XXX RZM-DGDD-XXX2、RFM系列a冷却形式：强制风冷。b 散热功率：500W——12000Wc规格型号：RFM-DGDA-XXX RFM-DGDB-XXXRFM-DGDC-XXX RFM-DGDD-XXX 电力电子器件用热管散热器 电力电子功率模块用热管散热器

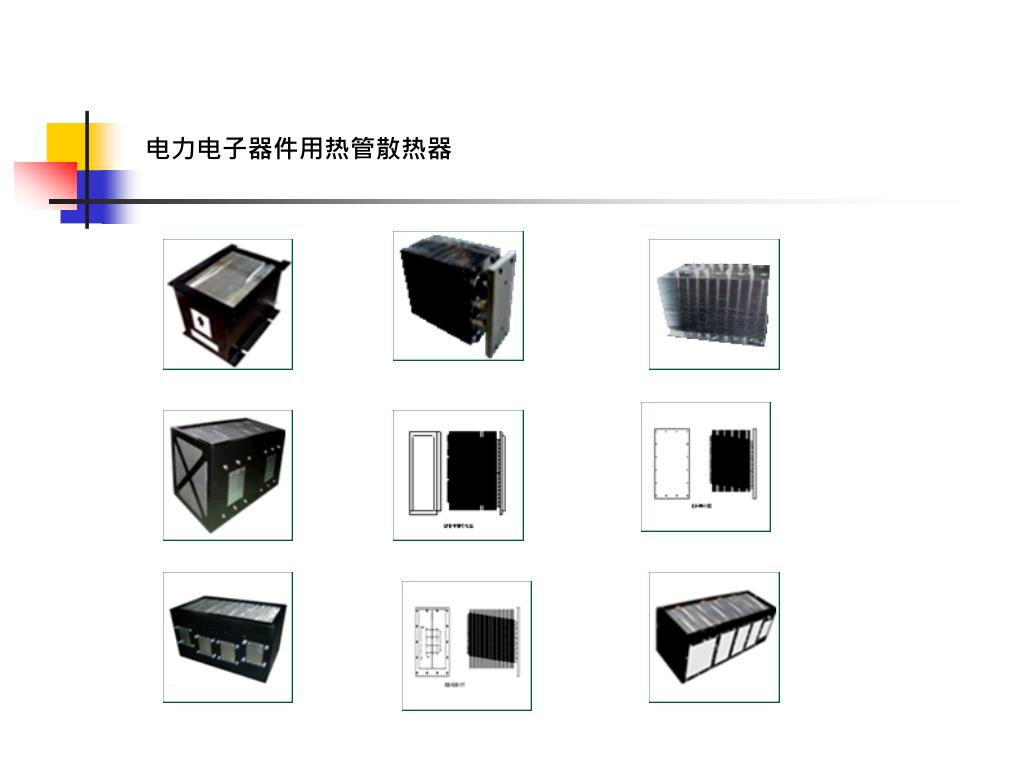

  35. 电力电子器件用热管散热器

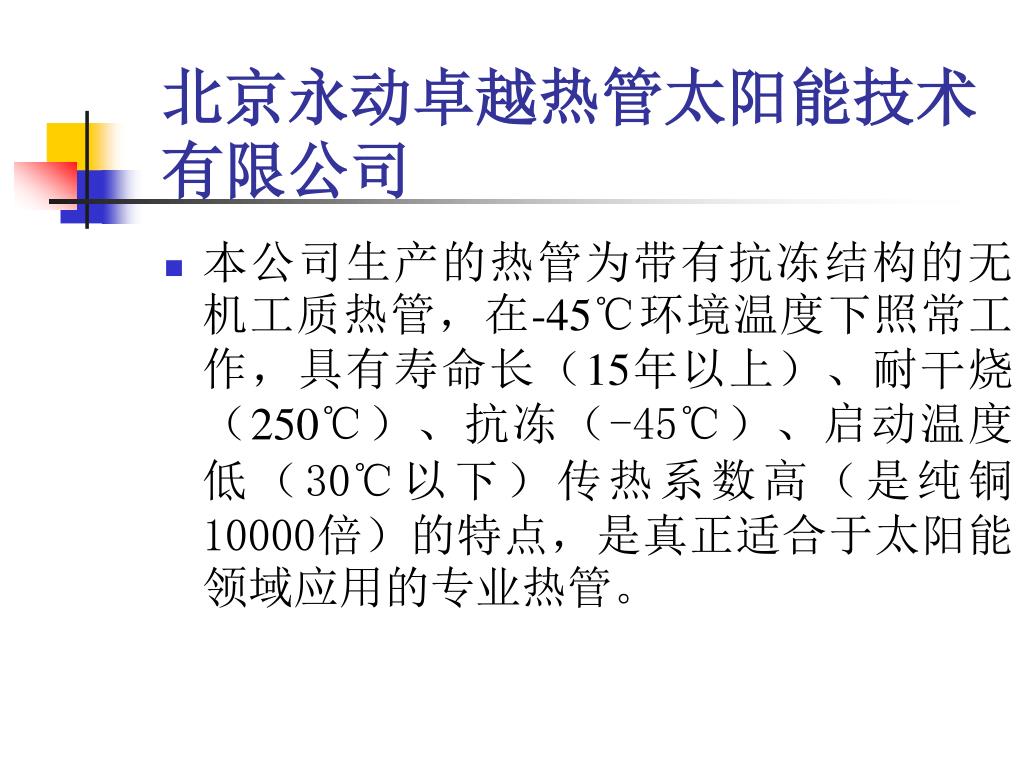

  36. 北京永动卓越热管太阳能技术有限公司 本公司生产的热管为带有抗冻结构的无机工质热管，在-45℃环境温度下照常工作，具有寿命长（15年以上）、耐干烧（250℃）、抗冻（-45℃）、启动温度低（30℃以下）传热系数高（是纯铜10000倍）的特点，是真正适合于太阳能领域应用的专业热管。

  37. 工程型热管集热模块简介： 采用热管真空管作集热元件、采用铜集管实现热交换、全金属密封，承压高、不炸管、热效率高。用这种集热模块制作大型太阳能热水工程，可实现循环水停泵排空，真空管损坏不影响系统运行，四季使用安全可靠。

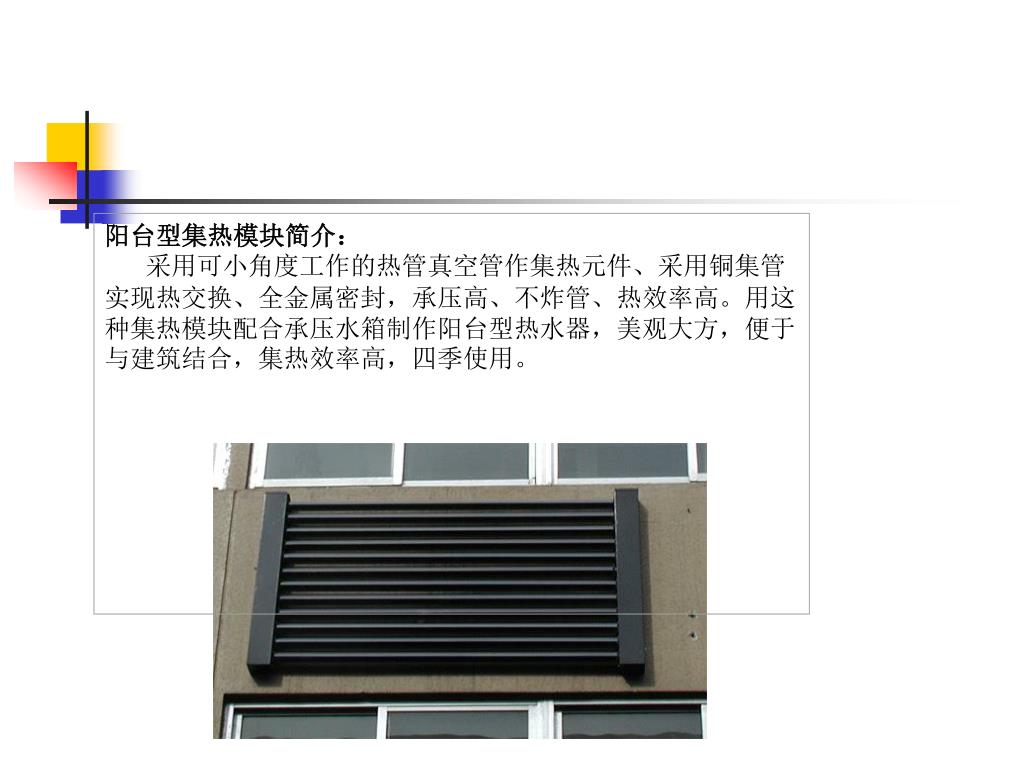

  38. 阳台型集热模块简介： 采用可小角度工作的热管真空管作集热元件、采用铜集管实现热交换、全金属密封，承压高、不炸管、热效率高。用这种集热模块配合承压水箱制作阳台型热水器，美观大方，便于与建筑结合，集热效率高，四季使用。
