  1. بسم الله الرحمن الرحیم اصول ماشین کاری فلزاتفصل 12 فناوری ماشین کاری با سرعت بالا

  2. مقدمه تئوری سالامون : دما و میزان سایش ابزار با افزایش سرعت ، ابتدا زیاد شده و به مقدار بیشینه می رسد بعد از آن با افزایش سرعت ، دما و میزان سایش کاهش می یابد . در ماشین کاری با سرعت بالا ، ماشین کاری با سرعت گردش بالاتر اسپیندل و تغذیه بیشتر انجام می شود.

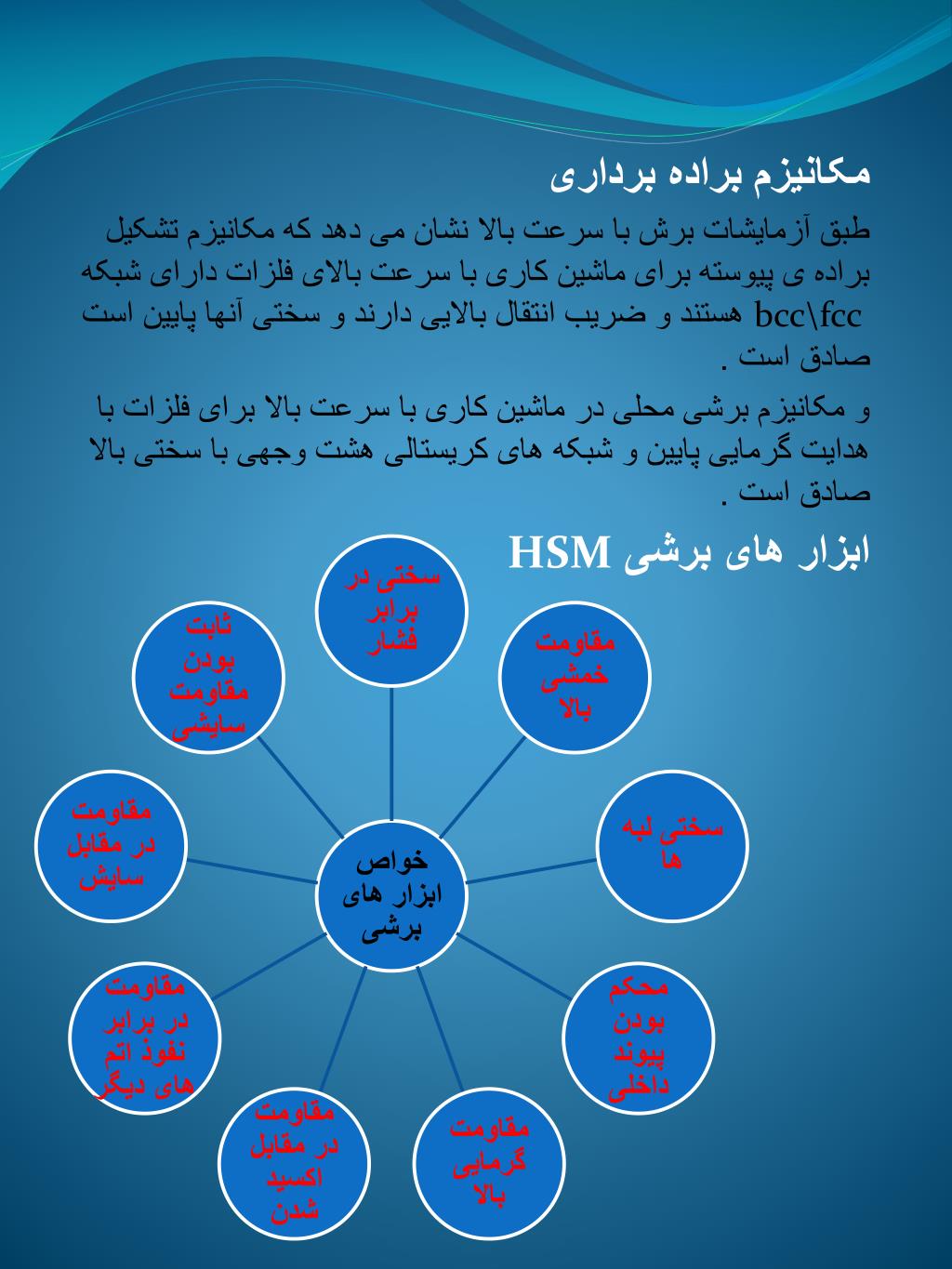

  3. مکانیزم براده برداری طبق آزمایشات برش با سرعت بالا نشان می دهد که مکانیزم تشکیل براده ی پیوسته برای ماشین کاری با سرعت بالای فلزات دارای شبکه bcc\fcc هستند و ضریب انتقال بالایی دارند و سختی آنها پایین است صادق است . و مکانیزم برشی محلی در ماشین کاری با سرعت بالا برای فلزات با هدایت گرمایی پایین و شبکه های کریستالی هشت وجهی با سختی بالا صادق است . ابزار های برشی HSM

  4. معیار های انتخاب ابزار 1- جنس ابزار: در ماشین کاری با سرعت بالا از فلزات سخت بدون پوشش یا پوشش دار و یا سرمت ها ، سرامیک ها ، الماس های مصنوعی و طبیعی استفاده می کنند. با افزایش عمق براده برداری و سرعت برشی عمر ابزار کاهش می یابد. 2- هندسه ابزار : 1- ابزار سر کروی : برای سطح آزاد قالب ها و مدل های پیچیده 2- ابزار های سر تخت 3-ابزار هایی با لبه ی گرد شده : برای پرداخت سطوح 3- طراحی ابزار

  5. پرداخت سطح انتقال حرارت و خنک کننده ها به علت حساسیت به شوک های حرارتی سیستم خنک کننده خشک برای این نوع ماشین کاری پیشنهاد میشود .حرارت از طریق هوای فشرده و دور کردن براده ها از محیط تولید انجام می شود

  6. بررسی مشکلات برای رسیدن به فناوری HSM 1- پدیده ی ارتعاش ابزار و روش های رفع آن:لرزش ابزار حالتی است که ارتعاش ناخواسته بین ابزار و قطعه کار به وجود می آید برای رفع لرزش ابزار باید ماشین کاری قطع شده و شرایط ماشین کاری به نحوی اصلاح کردد که در منطقه ایمن نمودار قرار گیرد. 2- ابزار گیر: واسطه بین ابزار و اسپیندل مستقیما باید جریان نیرو را از اسپیندل به ابزار تحمل کند

  7. 3- اسپیندل های سرعت بالا در اسپیندل های سریع از سه نوع یاتاقان مغناطیسی ، بادی و غلطشی استفاده می شود . یاتاقان های غلطشی از نوع ساچمه ایی که ترکیبی از فولاد و سرامیک است به خاطر اصطکاک کمتر در سرعت های بالا برای HSM مناسب تر است. کاربردهای HSM
