Diskový oddíl

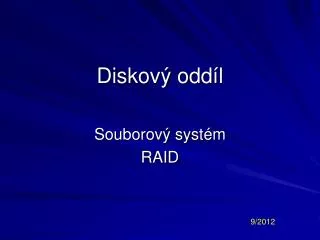

1. Diskový oddíl Souborový systém RAID 9/2012

2. Diskové oddíly (partition) slouží k rozdělení fyzického disku na logické oddíly, se kterými je možné nezávisle manipulovat • jeden disk se jeví jako několik nezávislých disků, které mohou být nejen různě naformátovány (tj. mít odlišnou logickou strukturu), ale mohou obsahovat dokonce i různé operační systémy

3. Partition Table • Rozdělení fyzického disku na logické diskové oddíly bývá uvedeno v tzv. Partition Table (tabulka rozdělení disku), která se nachází na úplně prvním sektoru disku • Bývá rozdělena na primární (primary) a na takzvaný rozšířený (extendend) diskový oddíl

4. Rozdělení disku umožňuje: • Instalaci více operačních systémů (například MS Windows a Linux) na jeden disk (uživatel může mít více jak jeden operační systém na svém PC, přičemž pouze jeden může být v daném čase v provozu

5. Rozdělení disku umožňuje: • Vyřešit omezení velikosti logického oddílu – rozdělením na více menších (přístup k souborům na jednom velkém oddílu je pomalejší než na dvou menších).

6. Rozdělení disku umožňuje: • Použití různých souborových systémů pro různé účely (jeden logický disk datový a druhý pro operační systém)

7. Rozdělení disku umožňuje: • Ochranu souborů (logická poškození disku zasahují oddíly tak, že poškodí jeden oddíl a ostatní zůstanou nepoškozeny)

8. Rozdělení disku umožňuje: • Vyšší úroveň organizace dat - vyšší efektivita systému (např. rozdělený disk určený k digitálnímu zpracování videa)

9. MBR • Tabulka s popisem rozdělení disku se nachází na jeho úplném začátku v takzvaném MBR (Master Boot Record - tj. prvních 512 bajtů na disku).

10. Souborový systém (filesystem) • je označení pro způsob organizace souborů (informací) tak, aby bylo možné je snadno najít a přistupovat k nim • Souborové systémy používají paměťová média jako např. pevný disk, paměťové karty, CD, DVD… • může poskytovat přístup k datům uloženým na serveru (síťové souborové systémy) nebo přístup k čistě virtuálním datům (Linuxu) • Souborový systém umožňuje ukládat data do souborů, které jsou označeny názvy. Obvykle také umožňuje vytvářet adresáře, pomocí kterých lze soubory organizovat do stromové struktury.

13. Souborový systém • Alokační bloky – clustery • Systém si z jednotlivých sektorů skládá alokační jednotky nazývané clustery. Cluster je nejmenší použitelné množství dat pohromadě. Velikost clusteru je dána především velikostí diskového oddílu a typem operačního systému.

14. Symbolický systém souborů  • používá jména souborů k jednoznačnému určení (adresář/složka) • Logický systém souborů • provádí transformaci struktury logických vět na lineární řetězec slabik, s nímž se pracuje na úrovni fyzického systému souborů • Fyzický systém souborů  • zajišťuje přidělování diskového prostoru souborům. Transformuje logické adresy na adresy fyzických bloků.

15. FAT (FileAllocation Table) • Povrch oddílu je rozdělen na jednotlivé clustery, z nichž každému odpovídá jedna položka ve FAT (12, 16 nebo 32 bitů) • začátku diskového oddílu je sektor s 0 pozicí nazývaný boot sektor (obsahuje rozložení disku a o počtu sektorů na cluster) • Složka kořenového adresáře (rootdirectory) je umístěna za FAT

16. Přidělování diskového prostoru souborům  • Přidělování souvislých oblastí – • konkrétní soubor zabírá množinu sousedních bloků disku. (+menší potřeba posunů diskové hlavy, -však délka hledání volného prostoru, častá potřeba reorganizace dat) • Přidělování nesouvislých oblastí disku metodou zřetězení (FAT) • každý úsek konkrétního souboru zná adresu navazujícího úseku téhož souboru (stačí uchovávat pouze počáteční adresu)

17. Typy oddílů Windows • FAT 12 • FAT 16 • FAT 32 (dříve u Windows, dnes u paměťových karet) • NTFS (nyní u Windows) • ISO 9660(pro ukládání souborů na CD a DVD)

18. FAT16 • FAT16 je schopen adresovat až 65536 clusterů (rozdělení libovolného disku na maximálně 65536 částí, velikost jedné části (clusteru) se pohybuje od 512B do 32kB) • Při maximální velikosti 32kB může mít oddíl max. 2GB

19. FAT32 • Je podporován následujícími operačními systémy: • Windows 95, 98, ME, 2000 a XP, NT 4 tento systém nepodporuje • umožňuje adresovat disky až do velikosti 2 TB • Používán u USB flash (např. 8GB = velikost clusteru 4kB) efektivnější využití místa oproti FAT

20. NTFS • (New Technology FileSystem) • Windows NT 3.1, 3.11, 3.5, 3.51, 4.0, Windows 2000 a XP • velikost nejmenší alokovatelné jednotky až na 512 bajtů • Rozdíly oproti FAT • zabezpečení (práva k objektům) • protokolování (journalising) • automatická kompresi dat a od W2K podporu diskových kvót a šifrování

21. Typy oddílů Linux • Ext2 • Ext3 • ReiserFS • JFS…

22. RAIDRedundantArrayof Independent Disks • vícenásobné diskové pole nezávislých disků • metoda zabezpečení dat proti selhání pevného disku • specifickém ukládání dat na více nezávislých disků • může být softwarový nebo hardwarový

23. RAID • uložená data jsou zachována i při selhání některého z nich (v režimu mirroring) • je používán na serverech • Nenahrazuje zálohování dat!!!

24. RAID • zabezpečení se liší podle zvoleného typu • RAID 0(vytváří z disků logický celek a neposkytuje uloženým datům žádnou ochranu) • RAID 1(metoda mirroring – zrcadlení a metoda stripping – střídavé rozdělování) • RAID 5 (vyžaduje alespoň 3 disky, jeden z nich obsahuje samoopravné kódy) • RAID 6(vyžaduje alespoň 4 disky

25. RAID

26. Disková pole
