  1. 2006.03.28 地震火山・防災研究センター年次報告会 （旧）鳳来町における小規模アレイでの連続地震観測とアクロス解析 渡辺俊樹・生田領野・相馬知征・宮島力雄・雑賀敦・須藤法子・ 柏木雅生・藤井直之（名古屋大学）、山岡耕春（東京大） 共同研究機関 静岡大学理学部、日本原子力研究開発機構東濃地科学センター 観測にあたっては下記各機関の協力をいただきました。 愛知県県有林事務所鳳来業務課、 愛知県新城設楽道路建設事務所、設楽町道路建設課

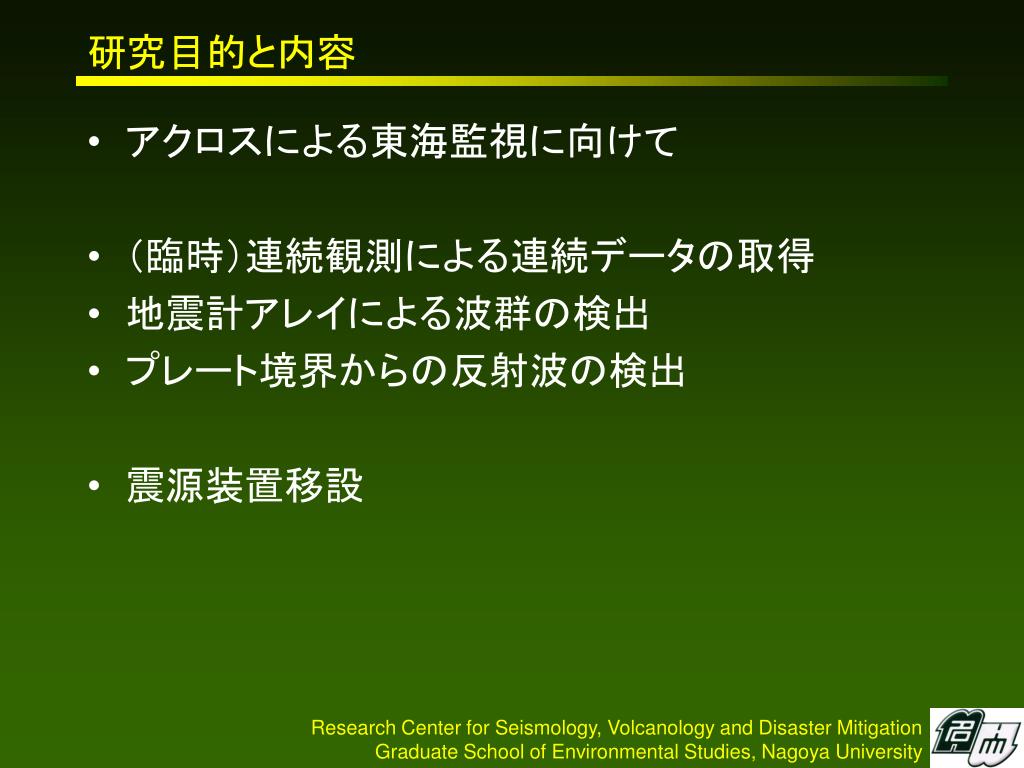

  2. 研究目的と内容 • アクロスによる東海監視に向けて • （臨時）連続観測による連続データの取得 • 地震計アレイによる波群の検出 • プレート境界からの反射波の検出 • 震源装置移設

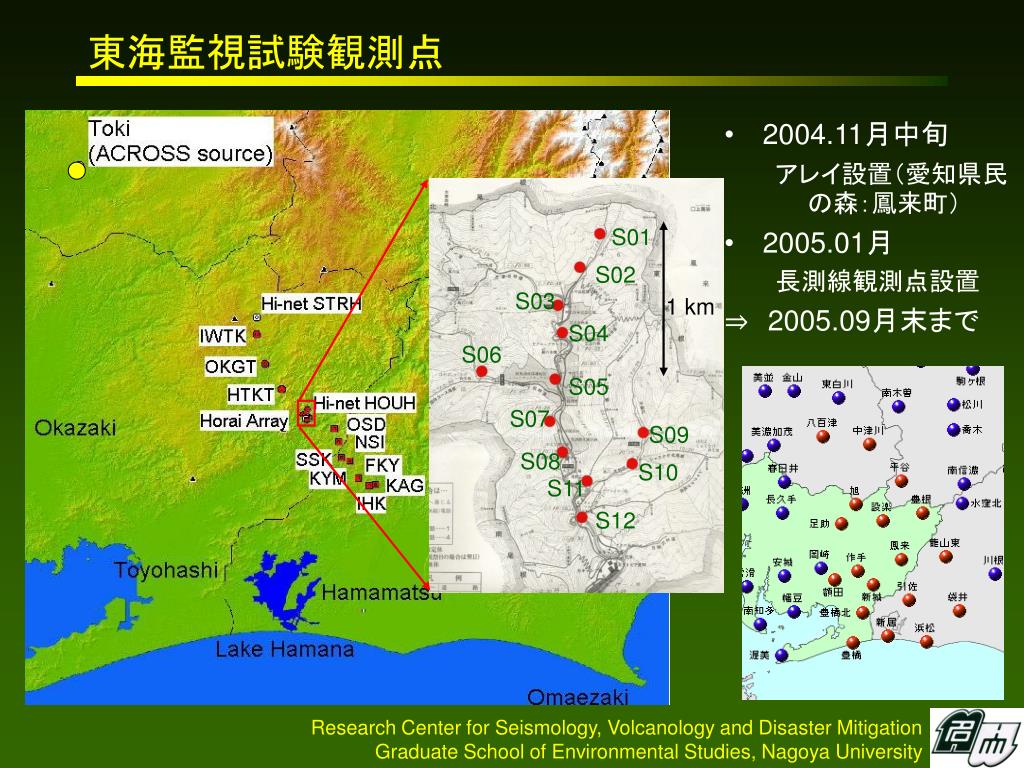

  3. S01 S02 S03 1 km S04 S06 S05 S07 S09 S08 S10 S11 S12 東海監視試験観測点 • 2004.11月中旬 アレイ設置（愛知県民の森：鳳来町） • 2005.01月 長測線観測点設置 ⇒　2005.09月末まで

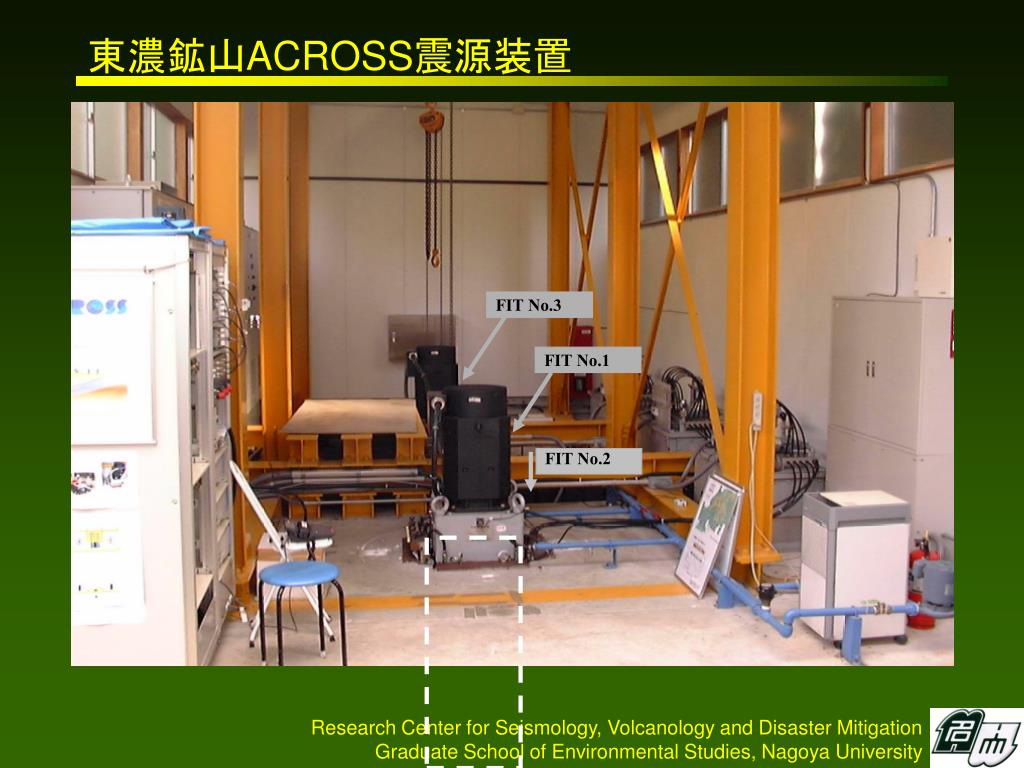

  4. 東濃鉱山ACROSS震源装置 FIT No.3 FIT No.1 FIT No.2

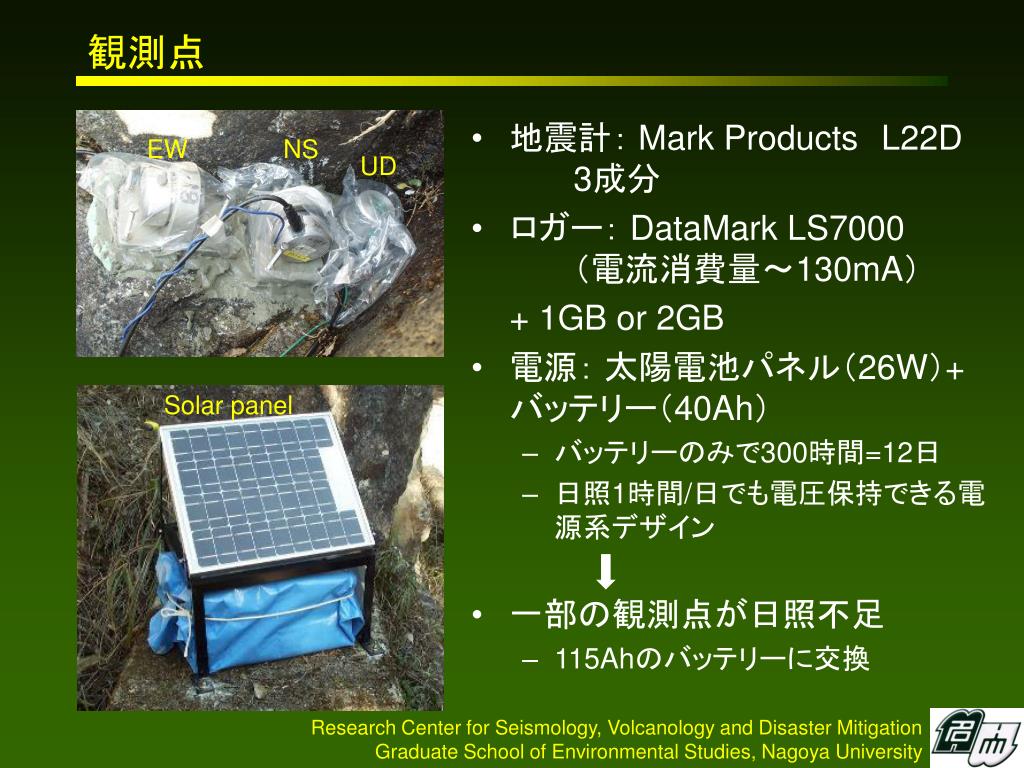

  5. 観測点 • 地震計： Mark Products　L22D 3成分 • ロガー： DataMark LS7000 （電流消費量～130mA） + 1GB or 2GB • 電源： 太陽電池パネル（26W）+バッテリー（40Ah） • バッテリーのみで300時間=12日 • 日照1時間/日でも電圧保持できる電源系デザイン • 一部の観測点が日照不足 • 115Ahのバッテリーに交換 EW NS UD Solar panel

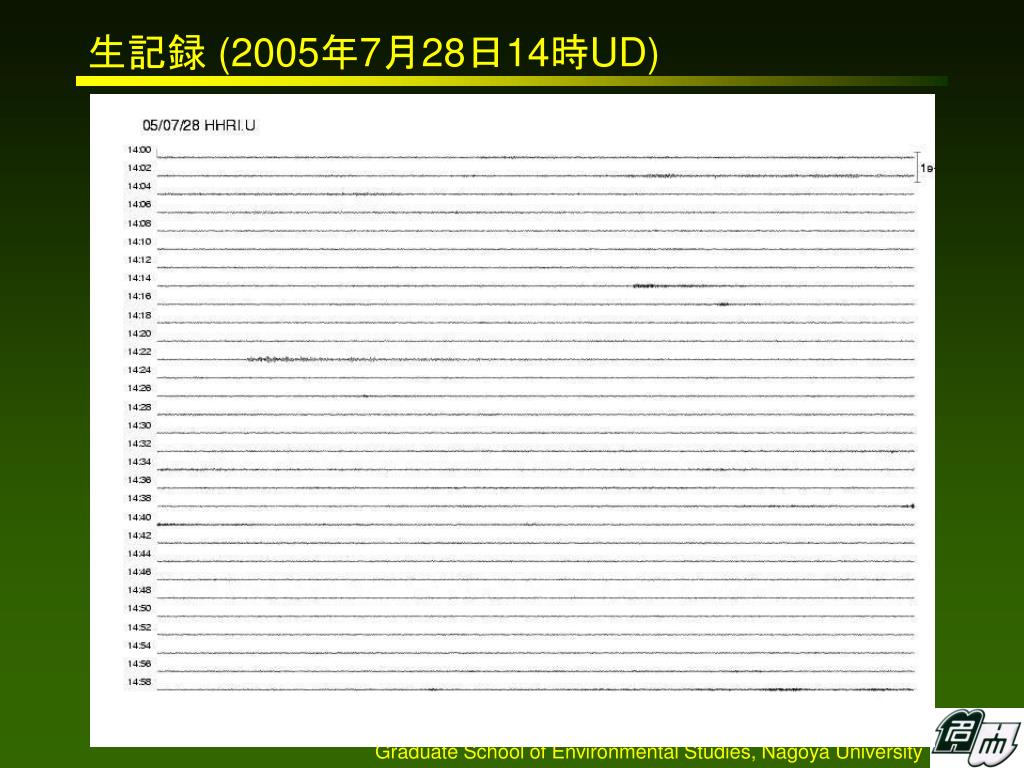

  6. 生記録 (2005年7月28日14時UD)

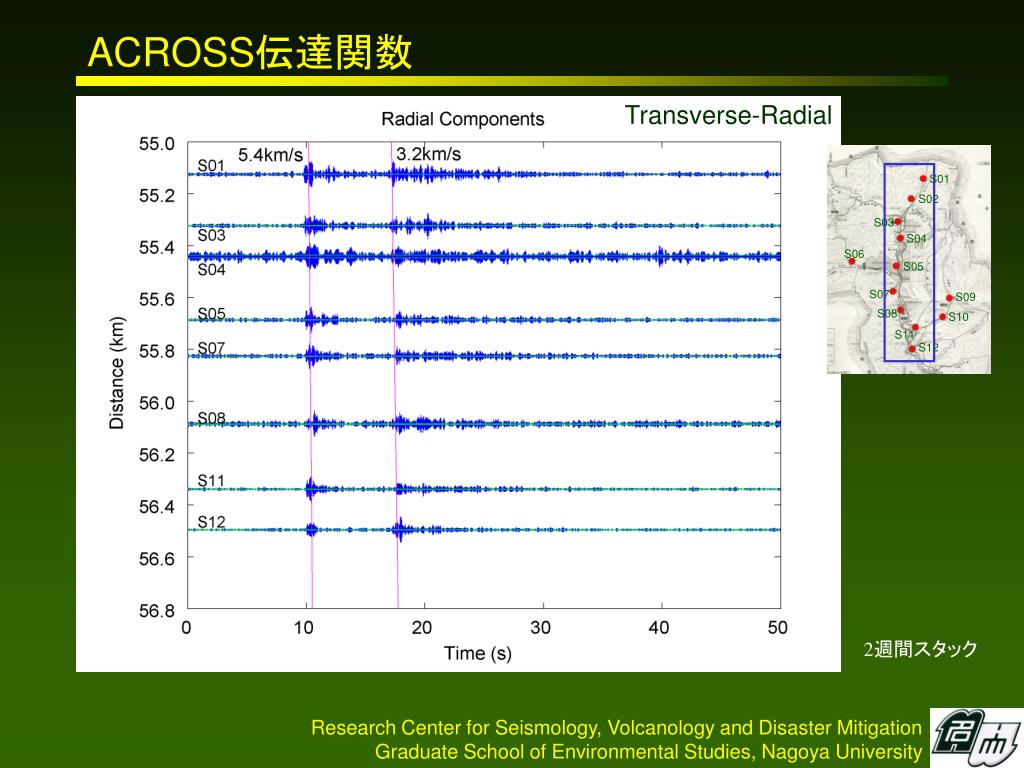

  7. S01 S02 S03 S04 S06 S05 S07 S09 S08 S10 S11 S12 ACROSS伝達関数 Transverse-Radial 2週間スタック

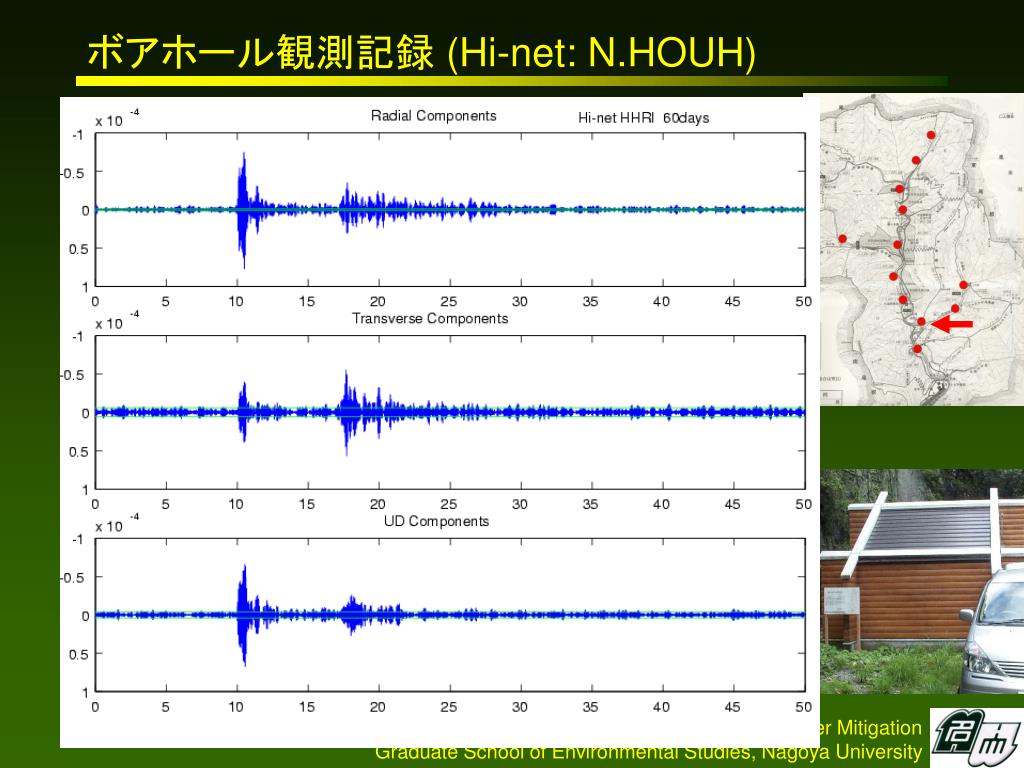

  8. ボアホール観測記録 (Hi-net: N.HOUH)

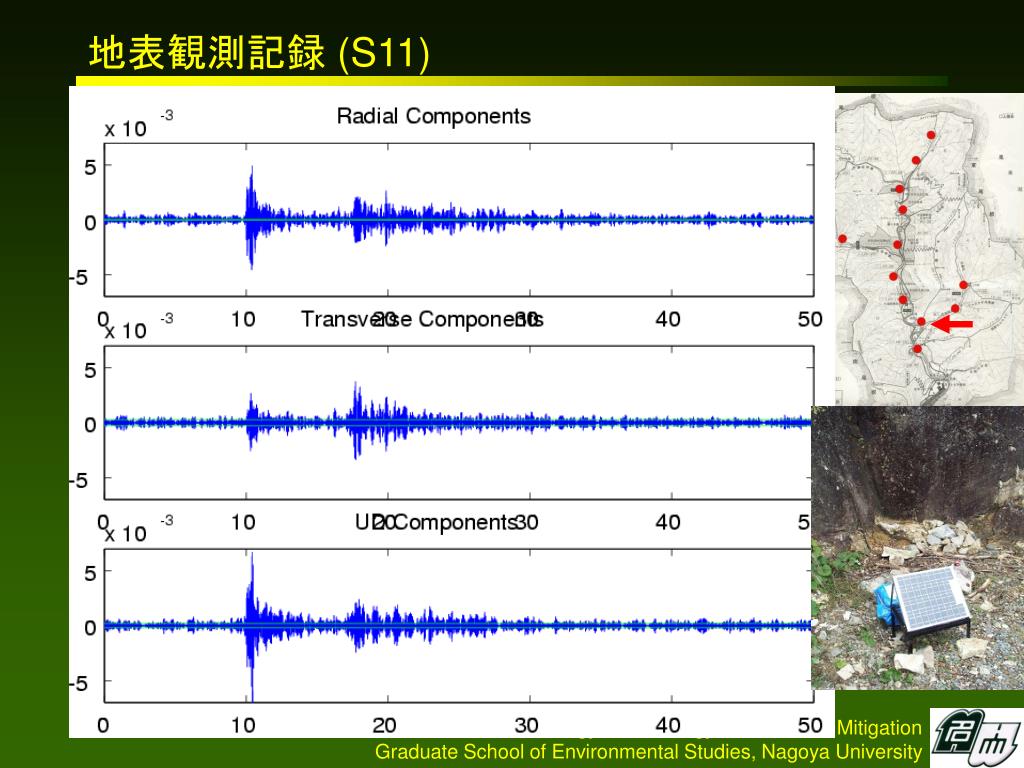

  9. 地表観測記録 (S11)

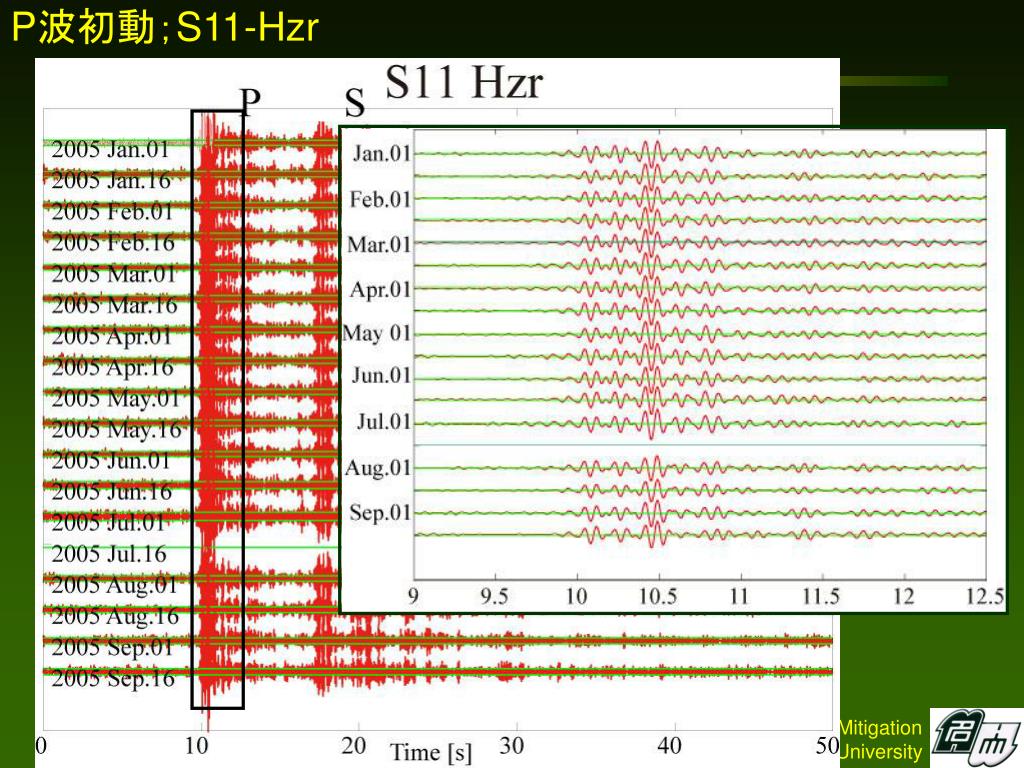

  10. P波初動；S11-Hzr

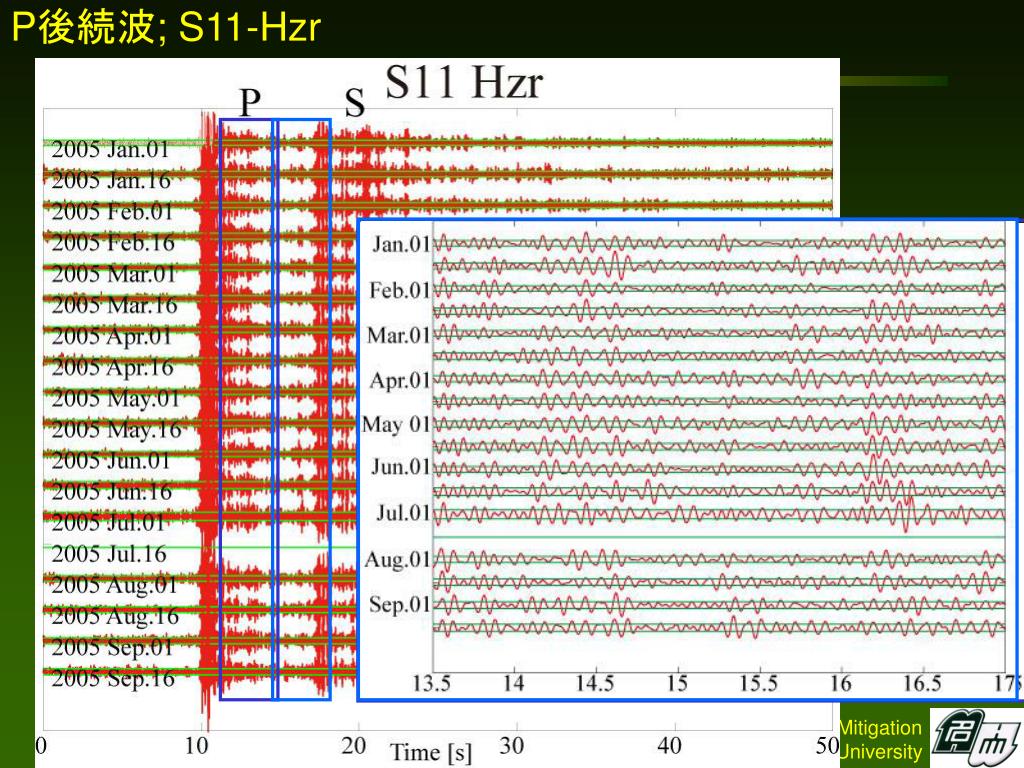

  11. P後続波; S11-Hzr

  12. S後続波；S11-HZR

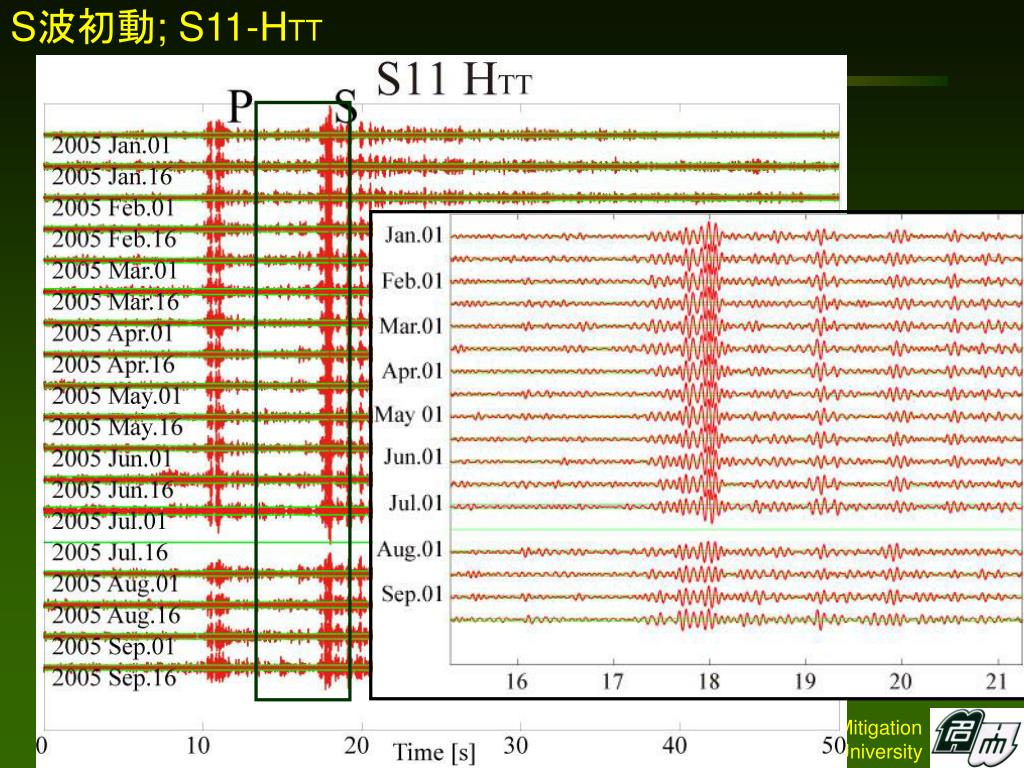

  13. S波初動; S11-HTT

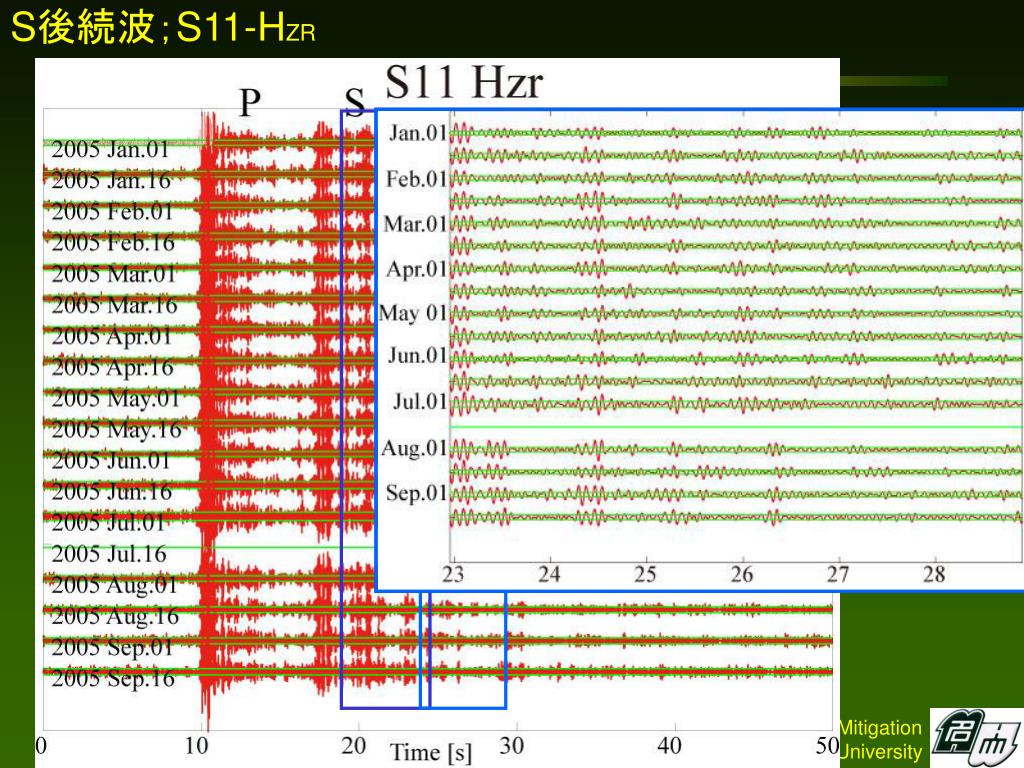

  14. S後続波；S11-HTT

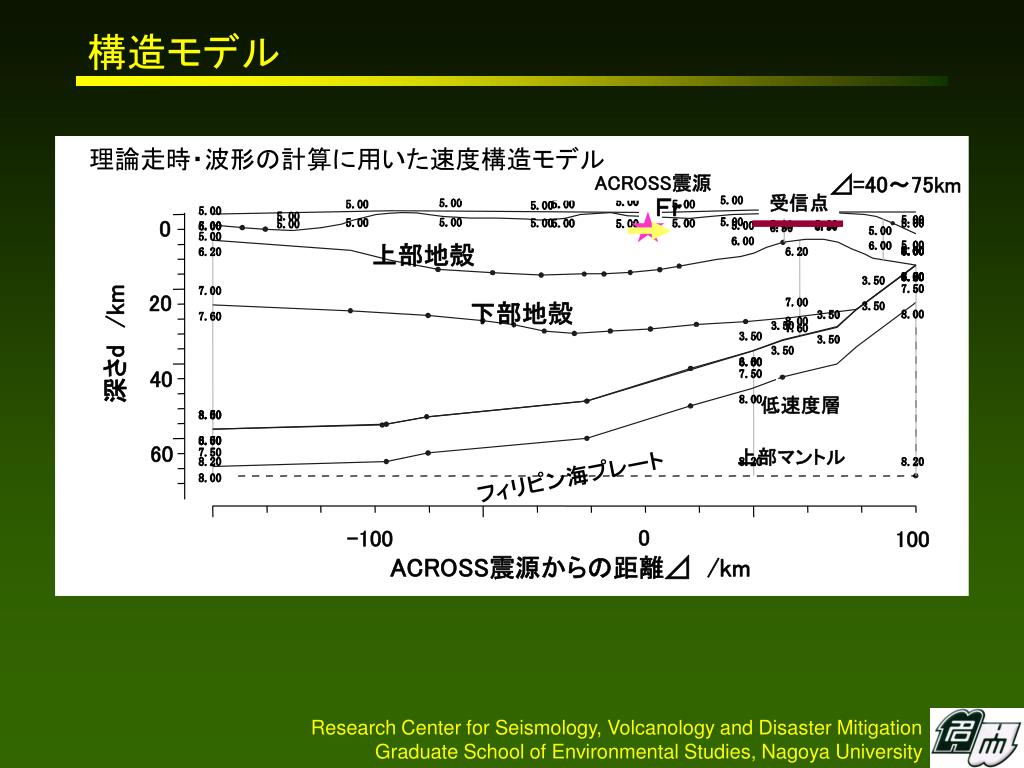

  15. 0 20 深さd　/km 40 60 0 -100 100 ACROSS震源からの距離⊿　/km 構造モデル フィリピン海プレート 理論走時・波形の計算に用いた速度構造モデル ⊿=40～75km ACROSS震源 受信点 Ｆｒ 上部地殻 下部地殻 低速度層 上部マントル

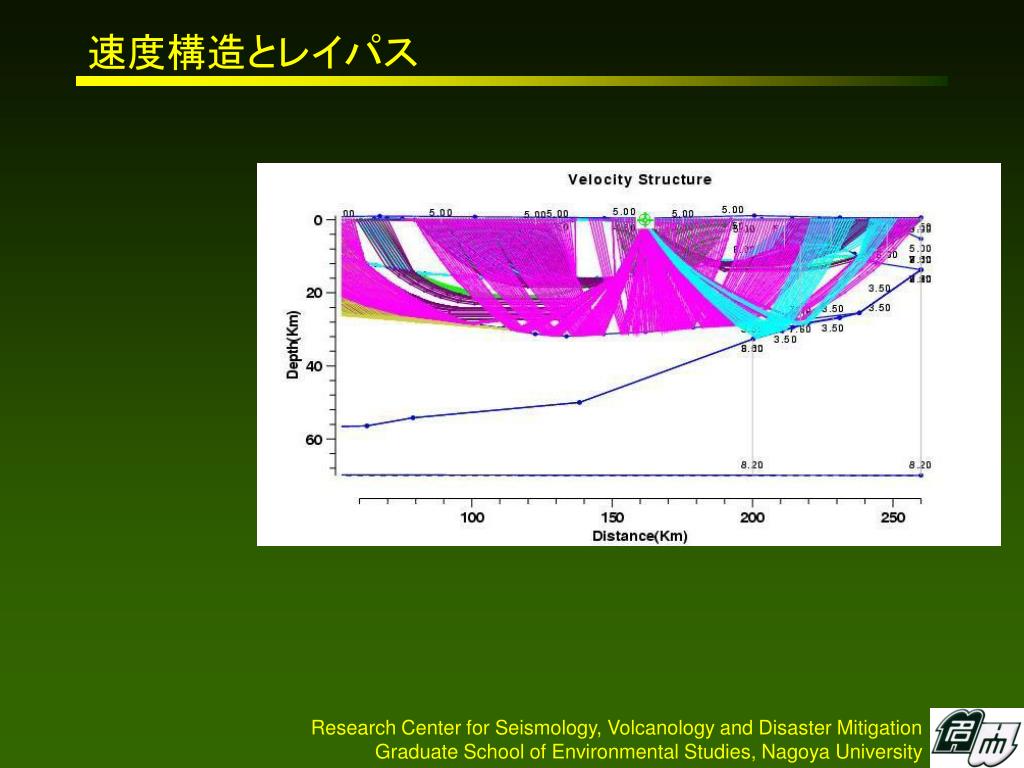

  16. 速度構造とレイパス

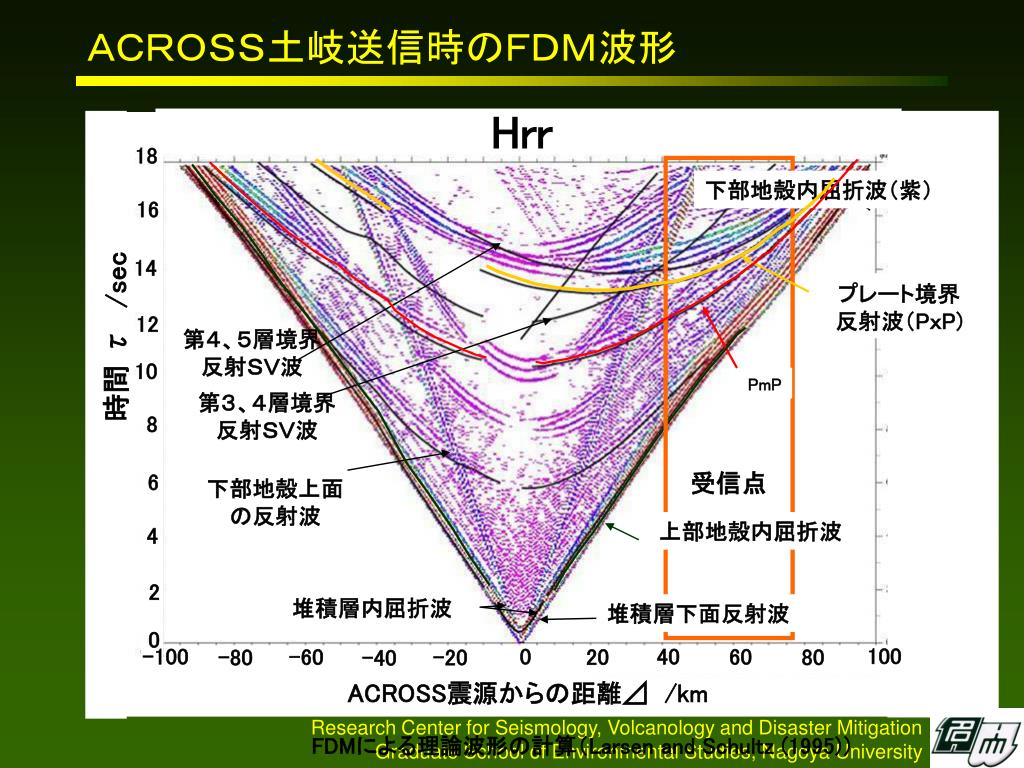

  17. 100 -100 0 40 60 -60 20 80 -80 -20 -40 18 16 14 12 10 8 6 4 2 0 ＡＣＲＯＳＳ土岐送信時のＦＤＭ波形 Hrr 下部地殻内屈折波（紫） プレート境界 反射波（PｘP) 時間 τ　/sec 第４、５層境界 反射ＳＶ波 PmP 第３、４層境界 反射ＳＶ波 受信点 下部地殻上面 の反射波 上部地殻内屈折波 堆積層内屈折波 堆積層下面反射波 ACROSS震源からの距離⊿　/km FDMによる理論波形の計算（Larsen and Schultz (1995)）

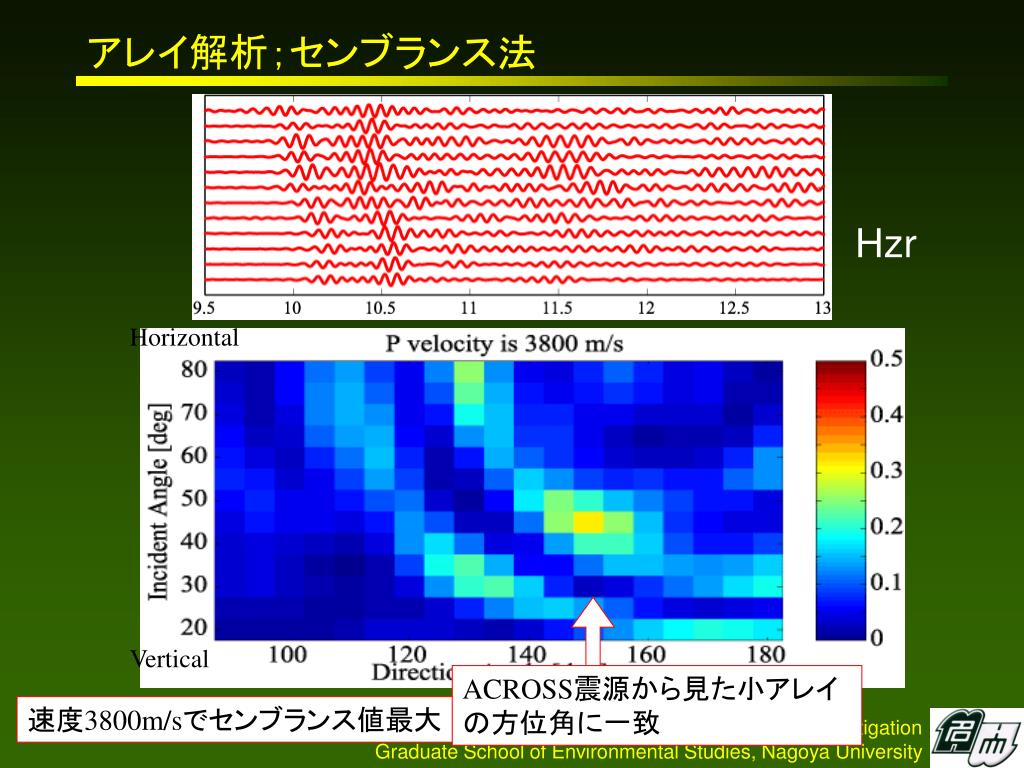

  18. Horizontal Vertical ACROSS震源から見た小アレイの方位角に一致 アレイ解析；センブランス法 Hzr 速度3800m/sでセンブランス値最大

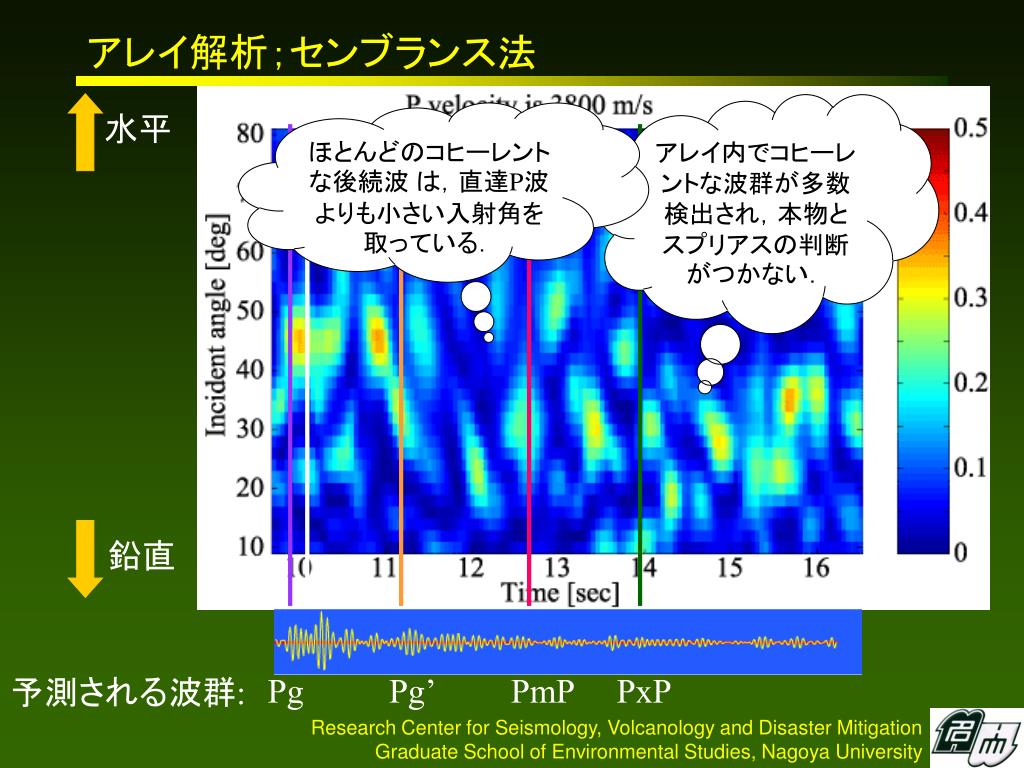

  19. 予測される波群: Pg Pg’ PmP PxP 水平 鉛直 アレイ解析；センブランス法 アレイ内でコヒーレントな波群が多数検出され，本物とスプリアスの判断がつかない． ほとんどのコヒーレントな後続波 は，直達P波よりも小さい入射角を取っている．

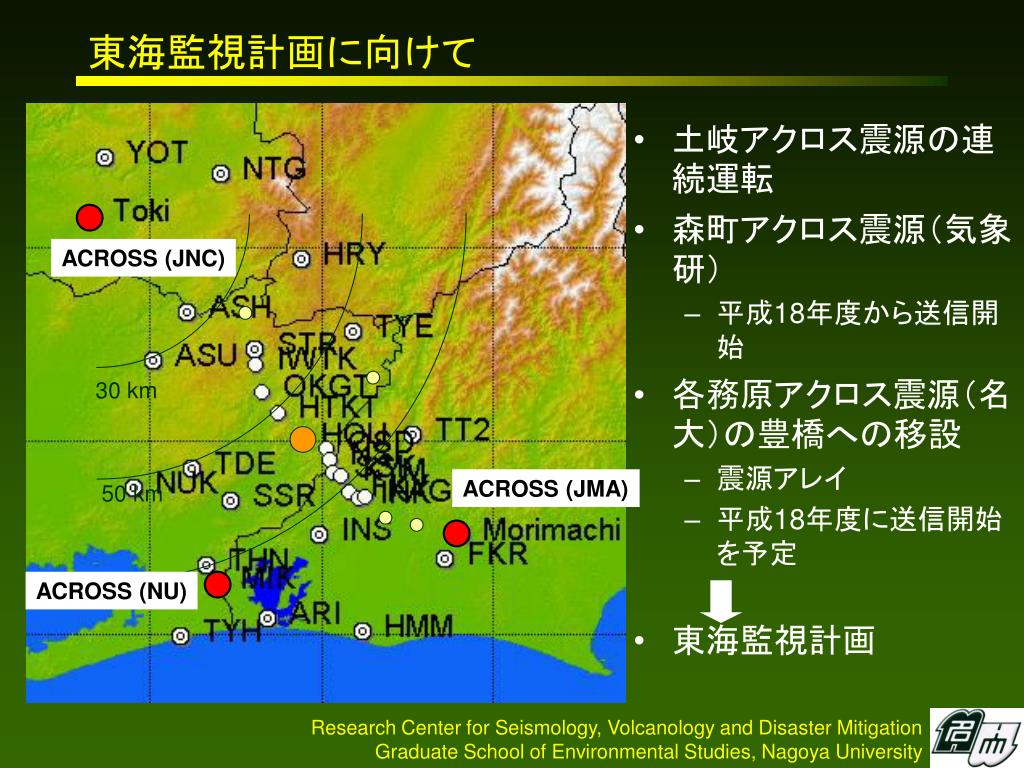

  20. 30 km 50 km 70 km 東海監視計画に向けて • 土岐アクロス震源の連続運転 • 森町アクロス震源（気象研） • 平成18年度から送信開始 • 各務原アクロス震源（名大）の豊橋への移設 • 震源アレイ • 平成18年度に送信開始を予定 • 東海監視計画 ACROSS (JNC) ACROSS (JMA) ACROSS (NU)

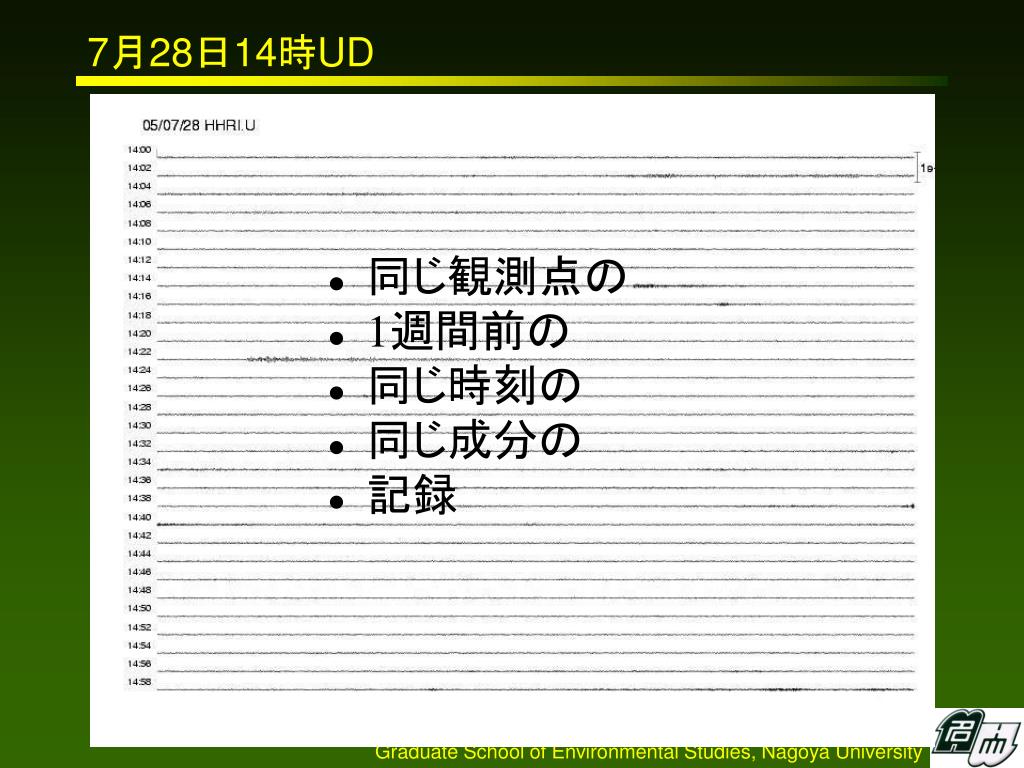

  21. 7月28日14時UD • 同じ観測点の • 1週間前の • 同じ時刻の • 同じ成分の • 記録

  22. 7月21日14時UD

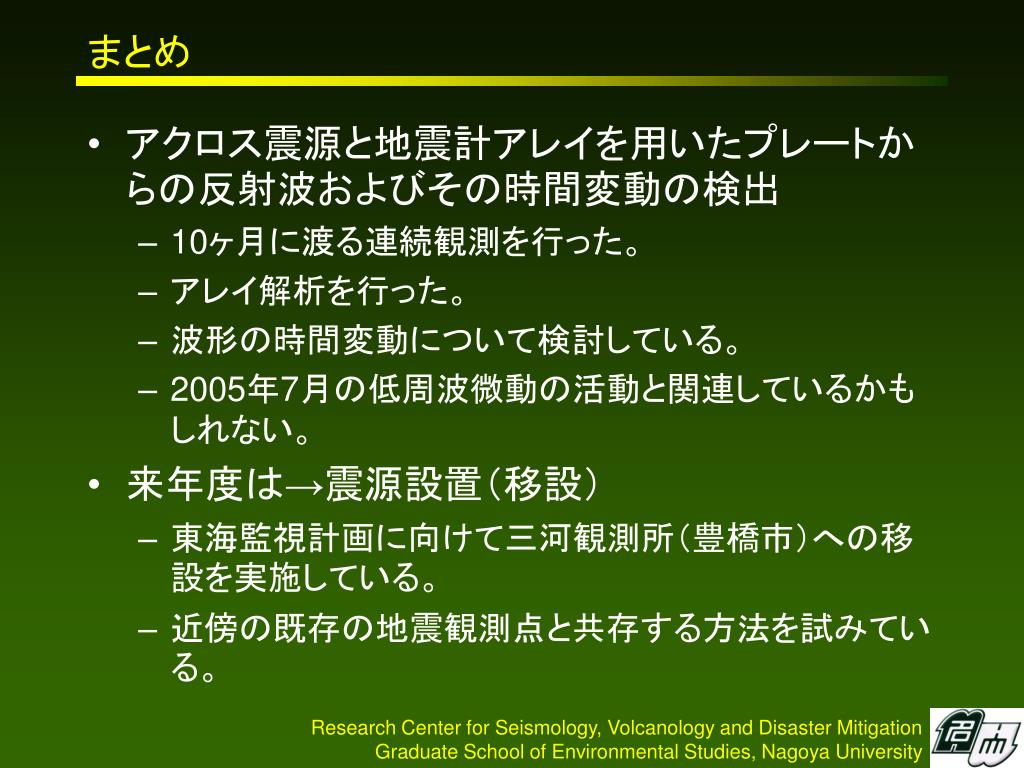

  23. まとめ • アクロス震源と地震計アレイを用いたプレートからの反射波およびその時間変動の検出 • 10ヶ月に渡る連続観測を行った。 • アレイ解析を行った。 • 波形の時間変動について検討している。 • 2005年7月の低周波微動の活動と関連しているかもしれない。 • 来年度は→震源設置（移設） • 東海監視計画に向けて三河観測所（豊橋市）への移設を実施している。 • 近傍の既存の地震観測点と共存する方法を試みている。
