  1. СВОЈСТВА И ПРИМЕНА ЕЛЕКТРОМАГНЕТА

  2. Магнетизам је појава привлачења или одбијања гвоздених предмета. За магнетизам је везано постојање две врсте полова. Исти полови се одбијају, а различити се привлаче.

  3. Магнетни полови су нераскидиви, односно не може једно тело бити само једног пола а другог да нема. Уобичајено је да се полови зову северни и јужни. Физички је немогуће имати једнопол, магнет са једним полом. Поделом магнета на више делова увек добијамо нове магнете са два пола. И најситнији делови магнета увек имају 2 пола.

  4. Постоједвеврстемагнета: - стални (природни): магнетити - вештачки: најчешће се праве од челика са додатком кобалта и никла. Праве се најчешће у следећим облицима: Игличасти Потковичасти Шипкасти

  5. 1819. године Ханс Кристијан Ерстед је открио везу између магнетне и електричне силе у експерименту са проводником кроз који тече електрична струја и магнетном иглом компаса.

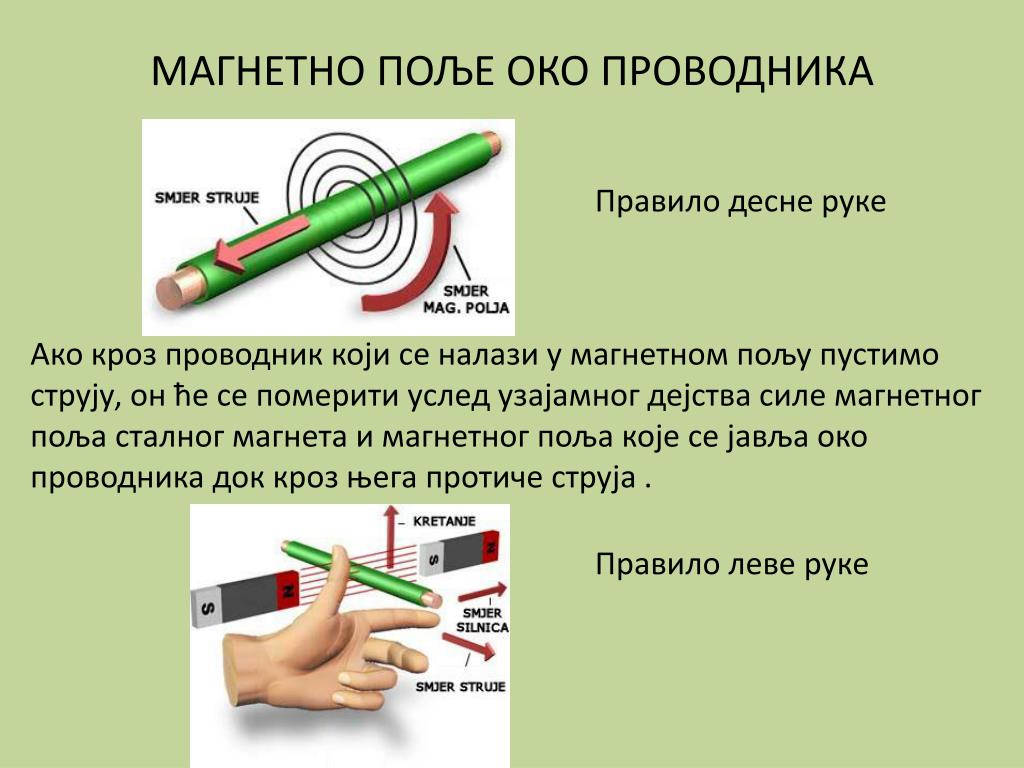

  6. МАГНЕТНО ПОЉЕ ОКО ПРОВОДНИКА Правило десне руке Ако кроз проводник који се налази у магнетном пољу пустимо струју, он ће се померити услед узајамног дејства силе магнетног поља сталног магнета и магнетног поља које се јавља око проводника док кроз њега протиче струја . Правило леве руке

  7. ЕЛЕКТРОМАГНЕТ Електромагнет се састоји од : - калема (соленоид - завојница) и - језгра од меког гвожђа. Калемкроз који протиче електрична струја понаша се као магнет. Ако се у шупљину стави језгро од меког гвожђа, његово магнетно дејство ће се повећати.

  8. Електромагнет се по престанку деловања струје нагло се размагнетише.

  9. Магнетно деловање електромагнета се може повећати:1. Повећањем броја навојака соленоида (калема)2. Повећањем јачине струје 3. Увлачењем језгра у калем

  10. ПРИМЕНА ЕЛЕКТРОМАГНЕТА

  11. ПРИНЦИП РАДА РЕЛЕЈА Релеји се користи за даљинско управљањеи аутоматизацију процеса. Управљачким колом слабе струје укључује се илиискључује радно коло јакеструје.

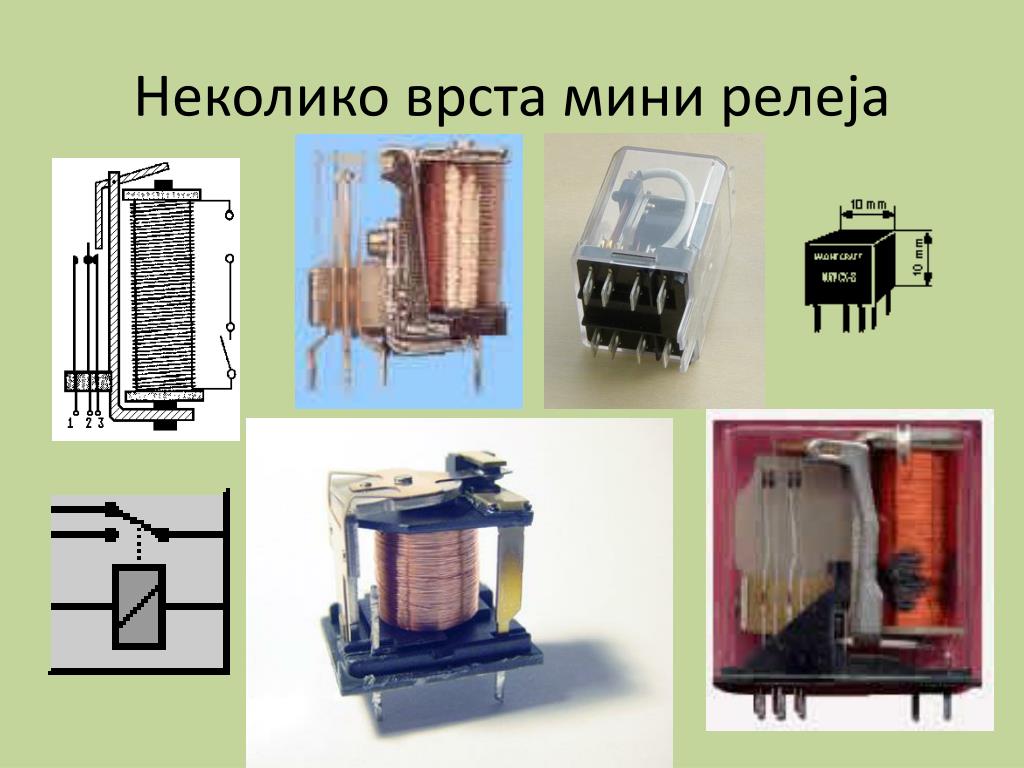

  12. Неколико врста мини релеjа

  13. ЕЛЕКТИЧНО ЗВОНО • Електричнозвонцекористиелектромагнетнирелејсакојимјеуелектричномколуредноповезанитастерсабатом. • Притискомнатастерзвонцауспостављасеструјноколо, електромагнетдејствујепривлачећибаткојиудараузвоно, кадасеистовременопрекидаструјноколо и поступак се понавља.

  14. ЕЛЕКТРОМАГНЕТНА ДИЗАЛИЦА Језгро електромагнетаје у облику звона.

  15. Примена у медицинској дијагностици – апарат за магнетну резонанцу

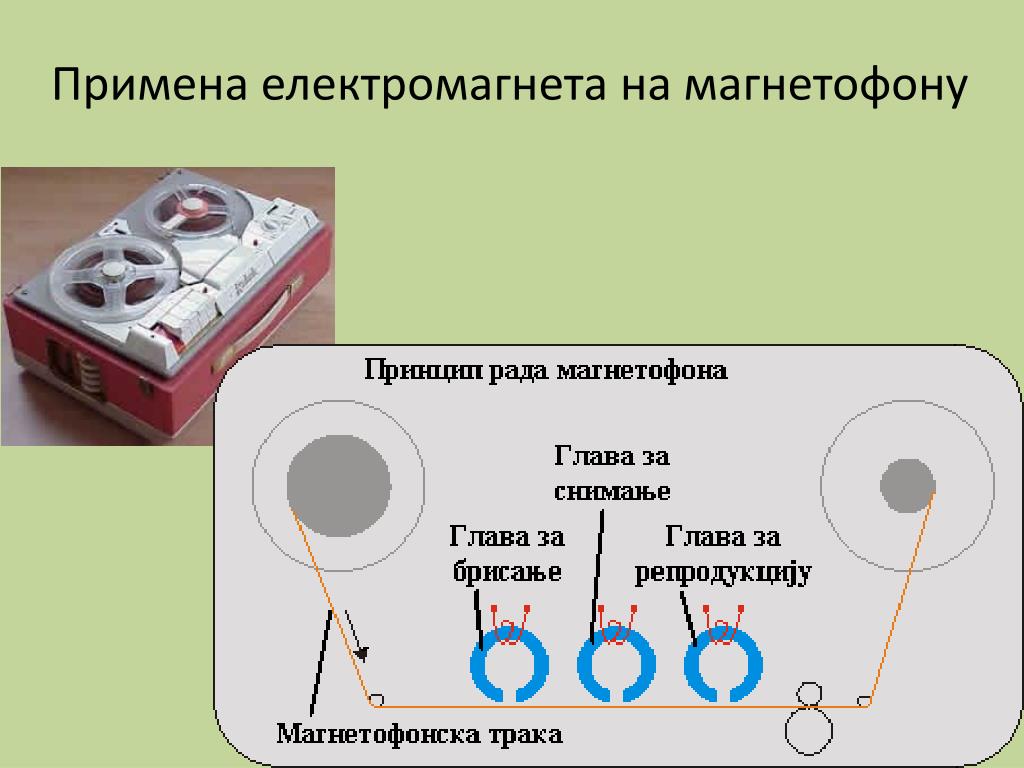

  16. Примена електромагнета на магнетофону

  17. Примена електромагнета на мерним инструментима

  18. Примена електромагнета на трансформаторима

  19. Примена електромагнета на електричним машинама
