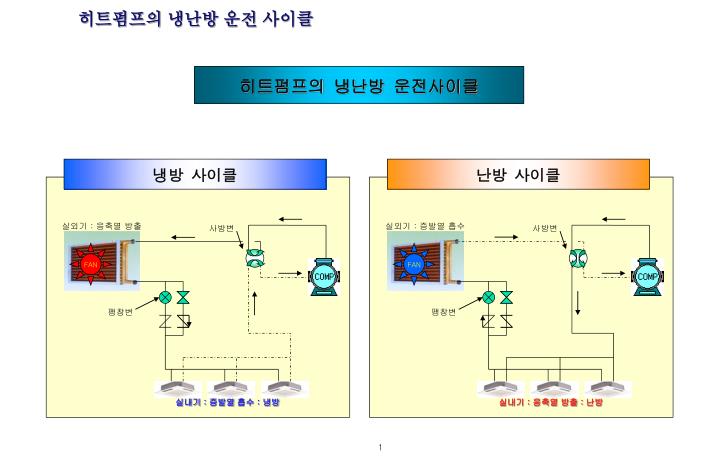

히트펌프의 냉난방 운전 사이클

1. 냉방 사이클 난방 사이클 실외기 : 응축열 방출 실외기 : 증발열 흡수 사방변 사방변 FAN FAN 팽창변 팽창변 실내기 : 증발열 흡수 :냉방 실내기 : 응축열 방출 : 난방 히트펌프의 냉난방 운전 사이클 히트펌프의 냉난방 운전사이클

2. 시스템 에어컨 시스템 에어컨 기존의 싱글(single)에어컨(단일유닛에어컨)이 1대의 실외기에 1대의 실내기가 접속되어 시스템을 구성한다. 최근의 압축기 용량제어기술의발전과 실내기 냉매유량제어기술과 오일회수 기술의향상, Network 통신기술의발달로 하나의 실외기에 복수의 실내기를 접속하여 운전할 수 있는 기술이 보급되었다. 이와 같이 멀티에어컨은 1대의 실외기에 2대이상 복수의 실내기가 접속되어 동시에 또는 개별로 공조가 가능한 것을 말한다. E.H.P EHP(Electrical Heat Pump)는 압축기 용량제어기술의 발전으로 일반의 전동기로 구동하는 열펌프(EHP) 시스템이다. G.H.P GHP(Gas engine driven Heat Pump)는 하절기에 상대적으로 수요가 적은 가스연료를 이용하여 하절기의 전력피크부하를 줄임은 물론, 동절기에는 엔진의 배열을 이용하여 저온에서도 일정수준의 성능을 유지할 수 있는 에너지 합리적 이용에 적합한 에너지 절약형 공조기기의 대표적인 예이다. GHP는 압축기를 가스엔진으로 구동하고 난방시에는 엔진배열을 이용하는 부분을 제외하면 일반의 전동기로 구동하는 열펌프(EHP) 시스템과 유사하다. 가스엔진의 연료는 LNG나 LPG가 사용된다.

3. 실내기 표시창의 표시 메시지

4. 냉방시운전 버튼 난방시운전 버튼 초기화 데이터 표시 메시지 표시창 실내기 통신대수설정 다이얼(10배수) 실내기 통신대수설정 다이얼(1배수) 개별 실내기의 이상에 따른 EHP시스템 전체적인 다운상황 발생시 임시 조치방법 : 고장 난 개별 실내기의 자동제어 잭을 기판(PCB)에서 뽑아내고, 실외기의 기판에서 설정된 실내기 통신대수에서 고장 난 실내기의 대수를 감하여 통신대수를 설정한다. 실외기 PCB 버튼별 기능 및 통신대수 설정 실외기 PCB 메시지창 및 각 버튼 실외기 PCB 메시지창 및 각 버튼의 기능 메시지 표시창 : 실내기와 실외기 전체적인 에러메시지 또는 운전 상태값, 통신상태 등을 표시한다. 에러메시지 번호별 상세설명은 PCB 기판 커버에 부착됨. 난방시운전 버튼 : 난방시운전 및 보수 작업시 버튼을 눌러 필요한 각각의 운전모드(냉매충전,난방시운전,펌프다운,오일회수 등)를 설정한다. 냉방시운전 버튼 : 냉방시운전 및 보수 작업시 버튼을 눌러 필요한 각각의 운전모드(냉매충전,냉방시운전,펌프다운,오일회수 등)를 설정한다. 초기화 버튼 : 시운전 및 보수 작업 종료 후 정상운전을 돌입할 때에 버튼을 1회 눌러 정상은전을 실행시킨다. 데이터 표시 버튼 : 버튼을 클릭하여 표시하고자 하는 데이터값을 표시한다. 버튼의 조작에 따른 데이터 표시값의 순서는 PCB기판 커버에 부착됨. 실내기 통신대수 설정 버튼 : 실외기와 통신을 하는 실내기의 대수를 설정한다. 통신되는 실내기의 대수가 설정된 대수보다 작으면 통신이상을 출력하고 실외기는 정지한다. 10의 자리와 1의자리 설정 다이알을 돌려 원하는 대수를 설정한다.
