Presentation Transcript

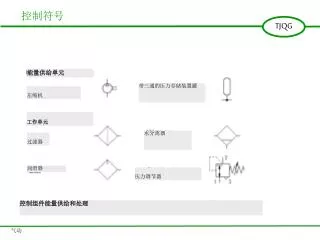

  1. 控制符号 Energy Supply 能量供给单元 带三通的压力存储装置罐 压缩机 工作单元 水分离器 过滤器 润滑器 压力调节器 控制组件能量供给和处理

  2. 控制符号 这张图标明了详细和简易的控制元件图示，同时也标出了气源的图示 气源 维护单元 控制元件-气体供给

  3. 控制符号 气阀是由阀门连接的通路数目和工作位置数目来说明的。（其他深入信息诸如气阀的控制模式等此处不涉及） 通数 位数 常“开”位气阀 常“闭”位气阀 常“开”位气阀 控制元件-气阀（1）

  4. 控制符号 通数 位数 2位4通换向阀 2位5通换向阀 3位5通手动换向阀 控制组件-气阀(2)

  5. 控制符号 气阀的接口采用数字标注（参见ISO5599-3，1990版和CETOP RP68P版<初级推荐>》。早期接口采用字母标注。 (B) (A) (Y) (Z) (S) (R) (P) 接口标注

  6. 控制符号 图中分别显示的是手动控制装置和机械控制装置的示意图 手动控制装置 普通开关 按钮开关 带掣子的杠杆开关 踏板开关 机械控制装置 可复位弹簧开关 弹簧对中的开关 辊轮开关 单项开关 控制元件的运行模式 (1)

  7. 控制符号 . 图示显示的是气动，电动和电气动结合的示意图。 气动 直接的气压传动 间接的气压传动 电动 仅有一个线圈的磁阀 两端都有线圈的磁阀 电气动结合 手动控制的双侧带线圈的导向阀 控制组件的运行模式(2)

  8. 控制符号 图中显示的是控制符号中最重要的止回阀的图示 球阀 带承载簧的止回阀 • 梭形滑阀; „或“阀 „与“阀 快速排气阀 控制元件-止回阀

  9. 控制符号 . 图中为两个非常重要的气流控制阀的示意图。 节流阀 可调节节流阀 控制元件-气流控制阀

  10. 控制符号 单行程气缸和双行程气缸是进一步做气动装置设计的基础，通常作如下标示。 单行程气缸 双行程气缸 两侧均有活塞顶杆的双行程气缸 不可调节单侧带缓冲的双行程气缸 可调节单侧带缓冲的双行程气缸 可调节双侧带缓冲的双行程气缸 控制元件- 气缸

  11. 控制符号 所有在示意图中的组件都需要画出它们的初始位置，气阀在初始位置被启动时应用箭头作出标示，当行程开关被启动时应画出凸轮的正确位置 各元件的标号
