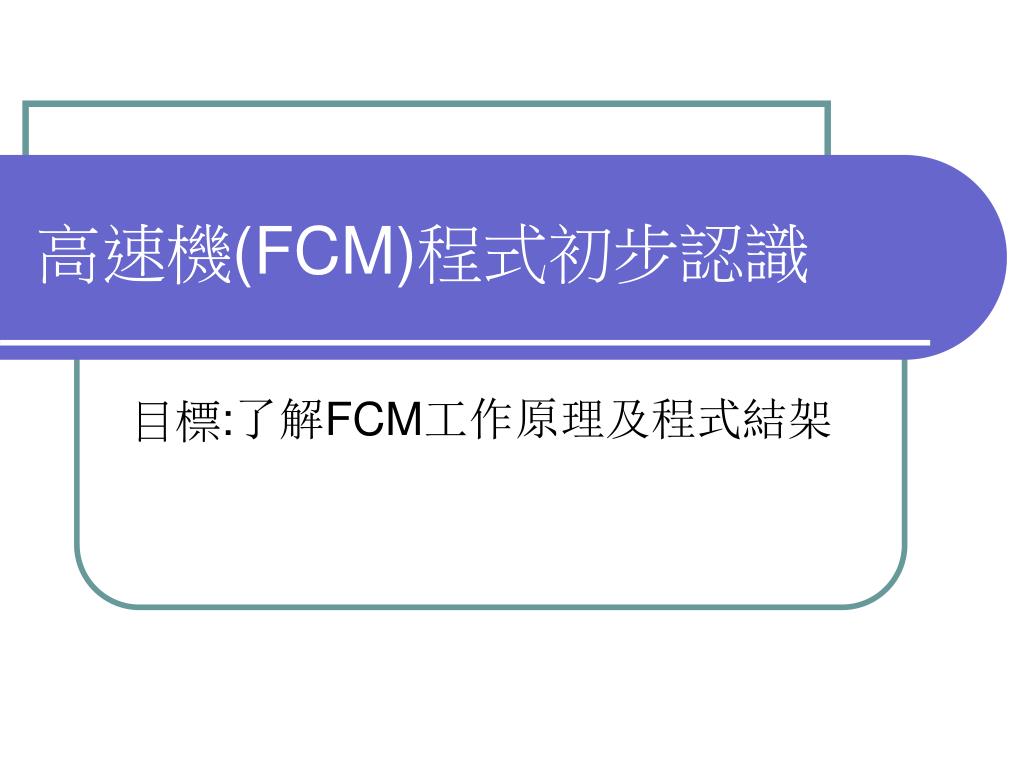

  1. 高速機(FCM)程式初步認識 目標:了解FCM工作原理及程式結架

  2. 高速機(FCM)程式初步認識 1.FCM程式一個以*.asp為後綴的文檔. 如下圖所示:

  3. 高速機(FCM)程式初步認識 2.打開程式文檔,可以看到以下信息. 打開程式第一行在COMMENT 後面 應以機種+主件料號+BOM有效日期命名區別其它程式 定議模塊

  4. 高速機(FCM)程式初步認識 BOARD_PITCH設定見下圖.板長:213.26,PITCH:220 204<板長<214 應選取板長長的PITCH. 程式製作日期 板長 板寬 板高 進板方向 BOARD_PITCH 兩板之間的距離= PCB PCB BOARD_PITCH 工時

  5. 高速機(FCM)程式初步認識 提示 1.完整生産一片板子時所需步長,步長為PCB板每移動一步的距離. 2.步長的總和=BOARD_PITCH長度. 3.reference_pin第一個數據的絕對 值+第三個數據的絕對 值=board_pitch. 步長 Step1+step2+step3=board_pitch 220(board_pitch) 絕對值 絕對值

  6. 高速機(FCM)程式初步認識 提示 Singset 製作方法:參照程式裏PIN座標(SETUP POSITIONING_PINS)填寫各參數. 板長 |A|+|B| D E A B C D E F

  7. 高速機(FCM)程式初步認識 常用nozzle list nozle_id clow chgh cidx no_nozzle 30 30 1 4700 20 22 1 4720 20 50 1 4730 20 75 1 4760 30 65 2 數量 類型 MARK座標

  8. 高速機(FCM)程式初步認識 提示兩單FEEDER之間 的間距為8MM. 零件料號 FEEDER 型號 零件DB 站別 FEEDER吸料點座標 吸料角度

  9. 高速機(FCM)程式初步認識 影像角度 零件名稱(置件位置) 置件角度 站別 置件座標(X,Y)

  10. 了解FCM工作原理之步長移動 *.在正常生産時,當第一個INDEX置件完成之後,步長將移動一步,等待第二個INDEX置件完成,繼續… PCB 長:213.26 寬:139.000 高:1.59 Board_pitch:220

  11. 高速機(FCM)程式初步認識 END
