实验四 常用电子仪器的使用

实验四 常用电子仪器的使用. 一.实验目的 1.了解示波器的工作原理。 2.初步掌握示波器的正确使用方法。练习正确实用示波器，信号源及交流毫伏表。. 二 . 原理说明 示波器的基本结构图中 , 示波管是示波器的重要组成部分 , 它主要由电子枪、偏转系统、荧光屏三大部分组成。这三部分都密封在一个真空的玻璃壳内 , 其作用是把电信号转变成光信号的图形。. ( 二 ) 信号源 YB1638 信号源能输出三种被形，同时还可以外测频率（即为频率计） 1. 主要技术指标 频率范围： 0.3HZ~3MHZ ，分为 7 档连续可调。

kina
Download Presentation

实验四 常用电子仪器的使用

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

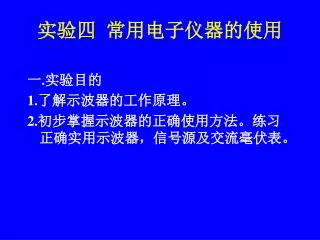

  1. 实验四 常用电子仪器的使用 一.实验目的 1.了解示波器的工作原理。 2.初步掌握示波器的正确使用方法。练习正确实用示波器，信号源及交流毫伏表。

  2. 二.原理说明 • 示波器的基本结构图中,示波管是示波器的重要组成部分,它主要由电子枪、偏转系统、荧光屏三大部分组成。这三部分都密封在一个真空的玻璃壳内,其作用是把电信号转变成光信号的图形。

  3. (二)信号源 • YB1638信号源能输出三种被形，同时还可以外测频率（即为频率计） • 1.主要技术指标 • 频率范围：0.3HZ~3MHZ，分为7档连续可调。 • 输出电压：负载开路≥20VP-P 和50Ω负载≥10 VP-P • 频率计数：0.l Hz~10MHZ

  4. (二)YB2172交流毫伏表 • 交流毫伏表就是一台交流电压表，测量精度高。能测到毫伏数量级，故此定义。它指示值是正弦交流电压的有效值。 • 1.主要技术指标 • 频率范围 5HZ~2MHZ • 电压测量范围 100μV~300V分十二档 • 误差 ≤±3%(20HZ~200HZ) 和≤±10%（其它区间） • 输入阻抗　　　 l0MΩ

  5. 测量内容 • 校准方波; • 500Hz,5V(有效值),正弦交流信号; • 200Hz,2V(有效值),正弦交流信号; • 5KHz,5mV(有效值),正弦交流信号,注意使用衰减按键. • 画出以上内容的波形.
