Presentation Transcript
slide1

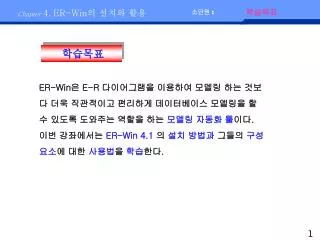

학습목표

학습목표

ER-Win은 E-R 다이어그램을 이용하여 모델링 하는 것보다 더욱 직관적이고 편리하게 데이터베이스 모델링을 할 수 있도록 도와주는 역할을 하는 모델링 자동화 툴이다. 이번 강좌에서는 ER-Win 4.1 의 설치 방법과 그들의 구성요소에 대한 사용법을 학습한다.

slide2

ER-Win 설치

1. ER-Win 설치하기

  • Setup.exe 파일 실행
slide13

ER-Win 실행

2. ER-Win 실행하기

시작->프로그램->Computer Associates->Allfusion->ERwinData Modeler->ERwin

slide15

구성요소와 사용법

3. ER-Win의 구성요소와 사용법 익히기

도구와 메뉴영역

[그림 4-17] ER-Win 메인 화면

모델 익스플로러 영역

다이어그램영역

slide16

표기방식 설정

3.1 ER-Win의 표기방식 설정

■ ER-Win 표기방식의 종류

1) IE(International Engineering)표기법 : 정보공학 표기방식

2) Ideflx(Integration DEFinition for Information Modeling)표기법 : 미 국방성에서 프로젝트 표준안으로 개발한 표기방식

■ 표기방식 설정 :

ER-Win메인화면->Model->Model Properties->Notation탭

slide18

엔티티 생성

3.2 ER-Win에서 엔티티 생성

■ 실습 : 상품코드(기본키), 소코드, 색상코드, 사이즈로 구성된 상품’ 엔티티 생성해보자

1. ER-Win 도구상자 에서 엔티티 도구 선택->다이어그램 영역에 클릭

slide19

엔티티 생성

2. E/1을 클릭하여 엔티티 이름 상품을 입력

3. 기본키 영역에 상품코드 입력

4. 일반 어트리뷰트 영역에 소코드,색상코드,사이즈,재고수량을 입력

slide20

관계 정의

3.3 ER-Win의 관계 정의

  • 식별 관계(Identifying relationship)
  • :일 대 일(1 : 1)의 관계를 표현
  • 비-식별관계(Non-identifying relationship) : 일 대 다(1 : n)의 관계
  • 다 대 다의 관계(Many-to-many relationship)
  • : 다 대 다(n : m)의 관계
slide21

식별관계 정의

식별관계 정의

■ 실습 : ER-Win으로 ‘고객’엔티티와 '부가정보'엔티티 사이의 일 대 일의 관계를 정의해 보자

1. 고객과 부가정보 엔티티를 생성

slide22

식별관계 정의

2. 도구 상자에서 Identifying relationship 도구를 선택

3. 고객 엔티티 클릭후 부가정보 엔티티를 클릭

4. 관계선 클릭->마우스 오른쪽 버튼클릭-> 팝업메뉴-> ‘Relationship Properties...’클릭

slide23

식별관계 정의

5.‘Relationships’ 대화상자에서  ‘Cardinality’와 ‘Relationship Type’ 옵션값을 수정

slide24

식별관계정의

6. 다이어그램 영역의 빈 곳에서 마우스 오른쪽 버튼을 클릭

-> 팝업메뉴-> ‘Relationship Display->Cardinality’를 클릭

slide25

비-식별 관계 정의

비-식별 관계 정의

■ 실습 : ‘상품’ 엔티티와 ‘소분류코드‘ 엔티티사이의 일 대 다의 관계를 정의해 보자

1. 상품과 소분류코드 엔티티를 생성

slide26

비-식별 관계 정의

2. 도구 상자에서 Non-Identifying relationship도구를 선택

3. 소분류코드 엔티티 클릭후 상품 엔티티를 클릭

4. 관계선 클릭->마우스오른쪽 버튼 클릭->팝업메뉴-> ‘Relationship Properties...’클릭

slide27

비-식별 관계 정의

5.‘Relationships’ 대화상자에서 ‘Nulls’ 옵션값을 ‘No Nulls’로 변경->OK버튼 클릭

slide29

다 대 다 관계 정의

다 대 다 관계 정의

■ 실습 : ‘상품’ 엔티티와 ‘고객‘ 엔티티 사이의 다 대 다의 관계를 정의해 보자

1. 상품과 고객 엔티티를 생성

2. 도구 상자에서 Many-to-Many relationship도구를 선택

3. 고객 엔티티 클릭 후 상품 엔티티를 클릭

slide30

다 대 다 관계 정의

4. 관계선 클릭->ERwin Transform Toolbar에서 ‘Many to Many Transform’ 선택->’다음’ 버튼 클릭

slide31

다 대 다 관계 정의

5. Entity Name란에 ’주문’을 입력->’다음’버튼 클릭

slide34

다 대 다 관계 정의

‘주문’ 엔티티에 어트리뷰트 추가하기

관계선 클릭->마우스오른쪽 버튼 클릭->팝업메뉴->Relationship Properties… -> ‘Non-Identifying’ 옵션과 ‘No Nulls’옵션을 선택->‘수량’, ‘주문금액’, ‘주문일자’, ‘배송지’ 어트리뷰트 추가

slide36

슈퍼타입과 서브타입

슈퍼타입과 서브타입

  • 슈퍼타입
  • 한 개의 엔티티에 대한 배타적인 관계를 파악하여 공통적인 어트리뷰트를 모아 놓은 엔티티
  • 슈퍼타입에 대한 관계 종류
  • Exclusive : 서브타입들간의 배타적인 관계
  • Inclusive : 다수의 서브타입에 중복 소속이 가능한 경우
  • 서브타입
  • 배타적인 관계를 나타내는 각각의 엔티티들
  • 각 엔티티는 공통적으로 속하지 않은 어트리뷰트들을 포함
slide37

슈퍼타입과 서브타입

■ 실습 : ‘고객’ 엔티티와 ‘정회원‘ 및 ‘임시회원’엔티티간에 슈퍼타입과 서브타입간의 Exclusive관계를 정의해 보자

1. 고객과 정회원, 임시회원 엔티티를 생성

2. 도구 상자에서 Exclusive-sub-category 도구를 선택

3. 고객 엔티티 클릭 후 정회원 엔티티를 클릭

4. 중간교차점 클릭 후 임시회원 엔티티를 클릭

slide39

슈퍼타입과 서브타입

■ 실습 : ‘고객’ 엔티티와 ‘정회원‘ 및 ‘특별회원’ 엔티티간에 슈퍼타입과 서브타입의 Inclusive 관계를 정의해 보자

1. 고객과 정회원, 특별회원 엔티티를 생성

2. 도구상자에서 Exclusive-sub-category 도구를 선택

3. 고객 엔티티 클릭 후 정회원 엔티티를 클릭

4. 중간교차점 클릭 후 특별회원 엔티티를 클릭

5. 중간교차점 클릭-> 마우스 오른쪽 버튼을 클릭->팝업 메뉴-> ‘Subtype Relationships..’를 클릭

6. ‘Subtype Relationship’ 대화상자에서 'Inclusive'옵션을 선택

slide41

재귀적 관계 정의

재귀적 관계 정의

  • 특정 테이블이 자기 자신과의 관계를 맺는 것을 말함
  • 반드시 비-식별관계로 정의해야 함
  • 부모 테이블에 Null값이 허용 될 수 있어야만 함
  • 재귀적 관계정의를 사용하는 예 : 과목테이블의 선수과목 정의 또는 사원테이블의 직속상사코드를 정의하는데 주로 사용됨
  • ■ 실습 : ‘과목’엔티티의 선수과목에 대한 재귀적 관계를 정의해 보자
  • 1. 과목 엔티티를 생성
  • 2. 과목엔티티에 비-식별관계를 정의
  • 3. 관계선 클릭->마우스 오른쪽버튼 클릭->‘Relationship properties’클릭
  • 4. Relationships 대화상자 에서 rolename탭을 클릭
  • 5. rolename란에 ‘선수과목코드’ 입력 -> OK버튼 클릭
slide44

도메인 설정

3.4 ER-Win의 Domain설정

  • 다수의 엔티티들에서 공통적으로 사용되는 어트리뷰트가 존재하는 경우에 사용 함
  • 공통적인 어트리뷰트들을 하나의 개체로 만들어서 다수의 엔티티들에 적용시킴
  • ■ 실습 : 강의편람’ 엔티티와 ‘등록’ 엔티티에 ‘학과코드’, ‘학점’, ‘과목명’ 어트리뷰트가 공통적으로 존재한다면 이들 3가지 어트리뷰트를 도메인으로 정의하여 보자.
  • 1. Model Explorer창의 Domain탭 클릭->Model Explorer 대화상자를 화면의 가운데로 드래그
slide46

도메인 설정

2.Model Explorer창에서 String 클릭->마우스 오른쪽버튼 클릭 ->팝업 메뉴->New ->학과코드를 정의

3.Model Explorer 창에서 String 클릭->마우스 오른쪽버튼 클릭 -> 팝업 메뉴->New ->과목명을 정의

4. Model Explorer 창에서 Number 클릭->마우스 오른쪽버튼 클릭 -> 팝업 메뉴->New ->학점을 정의

5. 강의편람 엔티티와 등록엔티티를 생성하고 나머지 어트리뷰트들을 정의

slide47

도메인 설정

6. 도메인으로 정의한 학점, 학과코드, 과목명 어트리뷰트를

강의편람과 등록 엔티티로 드래그

slide48

물리적 모델링

4. ER-Win에서 물리적 DB 모델링 설계하기

  • 툴바의 콤보박스에서 Physical을 선택
  • 엔티티는 테이블로, 어트리뷰트는 필드
  • 모든 필드들의 기본적인 데이터타입과 사이즈가 함께 표시 됨
slide49

물리적 모델링

특정필드의 데이터타입이나 사이즈 변경하기

1. 변경할 테이블 클릭->마우스 오른쪽버튼 클릭->팝업 메뉴->‘Columns...’을 선택

2.Columns 대화상자에서 SQL Server탭 클릭->데이터 타입과 사이즈 변경 /Null옵션/기본 값/ 제약조건(Check/Rule)정의 ->OK버튼 클릭

slide51

인덱스 정의

5. ER-Win에서 인덱스 정의

  • ■ 실습 : 고객테이블의 성명필드를 이용하여 인덱스를 정의하자
  • 고객테이블을 선택-> 마우스 오른쪽 버튼을 클릭 ->팝업 메뉴-> Indexes메뉴 클릭
  • SQL Server Indexes대화상자에서 Member탭 선택-> ‘New’ 버튼 클릭
slide52

인덱스 정의

3. New Index대화상자에서 ‘Unique’ 체크박스를 해제-> ‘OK’ 버튼 클릭

4. SQL Server Indexes대화상자에서 Members탭 선택-> 성명필드를 선택->오른쪽화살표 버튼을 클릭

slide53

인덱스 정의

5. SQL Server Indexes대화상자에서 SQL Server탭 선택-> ‘Clustered’ 체크박스를 선택-> ‘OK’ 버튼클릭

slide54

인덱스 정의

  • 생성된 인덱스 확인하기
  • ‘고객’테이블을 선택-> 마우스 오른쪽 버튼을 클릭->팝업 메뉴->‘Columns...’
  • Columns대화상자에서 Index탭을 선택
slide55

스키마 생성

6. ER-Win에서의 스키마 생성하기

  • 데이터베이스 객체를 생성하는 작업
  • 반드시 SQL Server의 엔터프라이즈 관리자에서 연결할 데이터베이스가 미리 생성되어 있어야만 함
  • 스키마 생성하기
  • SQL Server 엔터프라이즈 관리자 실행->데이터베이스 선택->마우스오른쪽버튼 클릭->새 데이터베이스 클릭
  • 데이터베이스속성창의 이름란에 ‘주문관리’입력->확인버튼 클릭
slide57

스키마 생성

3. ER-Win에서 스키마로 생성하기를 원하는 모델링 파일 Open함

4. 주메뉴->Database->Database Connection...

5.SQL Server Connection 대화상자에서 사용자명, 패스워드, 연결할 DB명, DB Server명을 입력->Connect버튼 클릭

slide58

스키마 생성

6. ER-Win의 메인메뉴 Tools->Forward Engineer->Schema Generation..

7. SQL SEVER Schema Generation대화상자 에서 'Generate...'버튼 클릭

slide59

스키마 생성

8. ‘OK’ 버튼 클릭-> ‘OK’ 버튼 클릭

slide60

스키마 생성

생성된 DB 스키마 확인하기

SQL Server 엔터프라이즈 관리자 ->주문관리->테이블

slide61

기타 기능들

7. ER-Win의 기타 기능들 익히기

  • 뷰생성
  • 각 응용 시스템들을 위해 전체 데이터베이스의 일부분을 정의하는 일종의 가상테이블
  • 트리거 생성 특정 개체(주로 테이블)에 발생하는 이벤트(데이터 삽입, 삭제, 갱신)에
  • 따라 자동으로 동작하도록 설계되는 일종의 저장 프로시저
  • 저장 프로시저 생성
  • 고급 프로그래밍 언어에 사용되는 반복문, 조건문등의 제어문과 SQL 명령문을 이용한 일종의 응용프로그램으로 데이터베이스내에 저장되어 관리되는 하나의 개체
slide62

단원 정리

단원정리 1

★ E-R 다이어그램을 이용하여 모델링 하는 것보다 더욱 직관적이고 편리하게 모델링 할 수 있도록 도와주는 도구들

이라 한다.

?

CASE Tool

단원정리 2

★ ER-Win에서 엔티티들 사이에 관계를 설정하는 방식으로 식별 관계(Identifying relationship),다 대 다의 관계(Many-to-many relationship), 가 있다.

?

비-식별관계(Non-identifying relationship)

slide63

단원 정리

단원정리 3

★ 다수의 엔티티들에서 공통적으로 사용되는 어트리뷰트가 존재하는 경우 사용 하는 것을 이라 한다.

?

도메인 설정

단원정리 4

★ 정보공학 표기방식을 말하며 일반적으로 모델링을 할 때 가장 많이 사용되는 방식은 표기 방식이다.

?

IE
