第 29 课　几何作图

第 29 课　几何作图. 1 ．尺规作图的作图工具限定只用圆规和没有刻度的直尺． 2 ．基本作图： (1) 作一条线段等于已知线段，以及线段的和 ﹑ 差； (2) 作一个角等于已知角，以及角的和 ﹑ 差； (3) 作角的平分线； (4) 作线段的中垂线．. 基础知识 自主学习. 要点梳理. 3 ．利用基本作图作三角形： (1) 已知三边作三角形； (2) 已知两边及其夹角作三角形； (3) 已知两角及其夹边作三角形； (4) 已知底边及底边上的高作等腰三角形； (5) 已知一直角边和斜边作直角三角形．. 4 ．与圆有关的尺规作图：

kimball
Download Presentation

第 29 课　几何作图

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

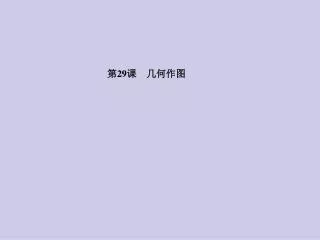

  1. 第29课　几何作图

  2. 1．尺规作图的作图工具限定只用圆规和没有刻度的直尺．1．尺规作图的作图工具限定只用圆规和没有刻度的直尺． 2．基本作图： (1)作一条线段等于已知线段，以及线段的和﹑差； (2)作一个角等于已知角，以及角的和﹑差； (3)作角的平分线； (4)作线段的中垂线． 基础知识 自主学习 要点梳理

  3. 3．利用基本作图作三角形： (1)已知三边作三角形； (2)已知两边及其夹角作三角形； (3)已知两角及其夹边作三角形； (4)已知底边及底边上的高作等腰三角形； (5)已知一直角边和斜边作直角三角形．

  4. 4．与圆有关的尺规作图： (1)过不在同一直线上的三点作圆(即三角形的外接圆)； (2)作三角形的内切圆． 5．有关中心对称或轴对称的作图以及设计图案是中考的常 见类型． 6．作图的一般步骤： (1)已知；(2)求作；(3)分析；(4)作法；(5)证明；(6)讨论． 步骤(5)(6)常不作要求，步骤(3)一般不要求，但作图中一 定要保留作图痕迹．

  5. [难点正本　疑点清源] 1．明确基本作图的含义 应明确基本作图的含义，使学生了解基本作图是最基本的尺 规作图．基本作图要求比较严格，学生在学习线段、角、全等三 角形时已经接触了画图，在这个感性认识的基础上，强化严格训 练，要求会说、会分析、会画，并能说明所画出的图形是否合理、 正确．因此，基本作图是前面所学知识的综合应用．在实践活动 中，要培养学生综合应用数学知识的实践能力． 2．分析尺规作图 尺规作图的重要环节是会分析．有时候从问题的结论入手去 研究所给的条件，明确哪些是已知的，哪些是未知的，这些未知 条件怎样通过已知去求得，这个分析过程，可以培养学生的逻辑 思维能力．

  6. 1．(2012·佛山)尺规作图是指() A．用直尺规范作图 B．用刻度尺和圆规作图 C．用没有刻度的直尺和圆规作图 D．直尺和圆规是作图工具 答案　C 解析　根据尺规作图的定义，可知：尺规作图是指用没有刻度的直尺和圆规作图． 基础自测

  7. 2．下列各条件中，不能作出唯一直角三角形的是()2．下列各条件中，不能作出唯一直角三角形的是() A. 已知两条直角边 B. 已知两个锐角 C. 已知一锐角及其邻边 D．已知一锐角及其对边 答案　B 解析　已知两角不能确定一个三角形．

  8. 3．如图所示，某同学把一块三角形的玻璃打碎成了三块，3．如图所示，某同学把一块三角形的玻璃打碎成了三块， 现在要到玻璃店去配一块完全一样的玻璃，那么最省事 的办法是带() A．带①去 B．带②去 C．带③去 D．带①②去 答案　C 解析　第一块和第二块只保留了原三角形的一个角和部分边，根据这两块中的任一块均不能配一块与原来完全一样 的；第三块不仅保留了原来三角形的两个角还保留了一 边，则可以根据ASA来配一块完全一样的玻璃．应带③去．

  9. 答案　B 解析　根据画法，有AC＝AD＝BC＝BD，所以四边形ADBC是菱形．

  10. 答案　C 解析　根据画法知，直线MN垂直平分AB，所以AD＝BD.由△ADC的周长AD＋DC＋AC＝10，得BD＋DC＋AC＝10，即BC＋AC＝10.所以AB＋BC＋AC＝10＋7＝17.所以△ABC的周长是17.

  11. 题型分类 深度剖析 题型一　画三角形

  12. 探究提高1.作三角形包括：①已知三角形的两边及其夹角，求作三角形；②已知三角形的两角及其夹边，求作三角形；③已知三角形的三边，求作三角形. 2.求作三角形的关键是确定三角形的顶点；而求作直角三角形时，一般先作出直角，然后根据条件作出所求的图形．

  13. 解　画图略．

  14. 【例 2】　如图，107国道OA和320国道OB在我市相交于O点，在∠AOB的内部有工厂C和D，现要修建一个货站P，使P到OA、OB的距离相等，且使PC＝PD，用尺规作图作出货站P的位置(不写作法，保留作图痕迹，写出结论)． 题型二　应用角分线、线段中垂线性质画图

  15. 解　作法：(1)画∠AOB的角平分线OQ. (2)画线段CD的垂直平分线交OQ于点P， ∴点P即所求的货站的位置． 探究提高　首先明确已知、求作，然后在此基础上绘出草图 分析，找出作图步骤，准确叙述作法，并完成作图．

  16. 知能迁移2　如图，A、B是两个蓄水池，都在河流a的同旁，为了方便灌溉作物，要在河边建一个抽水站，将河水送到A、B两地，问该站建在河边哪一点，可使所修的渠道最短？试在图中画出该点．知能迁移2　如图，A、B是两个蓄水池，都在河流a的同旁，为了方便灌溉作物，要在河边建一个抽水站，将河水送到A、B两地，问该站建在河边哪一点，可使所修的渠道最短？试在图中画出该点．

  17. 解　(1)画点A关于直线a的对称点A′； (2)连A′B交直线a于点C. ∴点C即所要建的抽水站的位置．

  18. 【例 3】　如图，已知.求作：(1)确定所在圆的圆心O；(2)过点A且与⊙O相切的直线．(要求用直尺和圆规作图，保留作图痕迹，不要求写作法) 题型三　通过画图确定圆心

  19. 知能迁移3　如图，已知A、B两点． (1)求作：⊙O，使它经过A、B两点； (2)求作等腰△ABC，使顶点C在⊙O上，且AB＝AC.(要求用直尺和圆规作图，保留作图痕迹，不要求写作法)

  20. 解　(1)作AB的中垂线，在中垂线上任取一点作⊙O；解　(1)作AB的中垂线，在中垂线上任取一点作⊙O； (2)以点A为圆心，AB长为半径画弧交⊙O于点C.

  21. 【例 4】　某公园有一个边长为4米的正三角形花坛，三角形的顶点A、B、C上各有一棵古树．现决定把原来的花坛扩建成一个圆形或平行四边形花坛，要求三棵古树不能移动，且三棵古树位于圆周上或平行四边形的顶点上．以下设计过程中要求用直尺和圆规画图，不要求写出画法． (1)按圆形设计，利用图1画出你所设计的圆形花坛示意图； (2)按平行四边形设计，利用图2画出你所设计的平行四边形花坛示意图； (3)若想新建的花坛面积较大，选择以上哪一种方案合适？请说明理由． 题型四　画图并计算

  22. 解题示范——规范步骤，该得的分，一分不丢！解题示范——规范步骤，该得的分，一分不丢！

  23. 探究提高　按照题意画图，将实际问题转化为数学问题，并计算图形的面积，然后作大小比较．探究提高　按照题意画图，将实际问题转化为数学问题，并计算图形的面积，然后作大小比较．

  24. 知能迁移4(1)青岛国际帆船中心要修建一处公共服务设施，使它到三所运动员公寓A、B、C的距离相等．知能迁移4(1)青岛国际帆船中心要修建一处公共服务设施，使它到三所运动员公寓A、B、C的距离相等． ①若三所运动员公寓A、B、C的位置如图所示，请你在图中确定这处公共服务设施(用点P表示)的位置； ②若∠BAC＝66°，则∠BPC＝________度．

  25. 解　①画AB、AC的中垂线交于点P. ②∠BPC＝2∠BAC＝2×66°＝132°.

  26. (2)(2011·台湾)如图，△ABC中，以B为圆心，BC长为半径画弧，分别交AC、AB于D、E两点，并连接BD、DE.若∠A＝30°，AB＝AC，则∠BDE的度数为几何？()(2)(2011·台湾)如图，△ABC中，以B为圆心，BC长为半径画弧，分别交AC、AB于D、E两点，并连接BD、DE.若∠A＝30°，AB＝AC，则∠BDE的度数为几何？() A．45 B．52.5 C．67.5 D．75 答案　C

  27. 试题　尺规作图，已知顶角和底边上的高，求作等腰三角形．试题　尺规作图，已知顶角和底边上的高，求作等腰三角形． 已知：∠α，线段a. 求作：△ABC，使AB＝AC，∠BCA＝α，AD⊥BC于D，且AD＝a. 易错警示 18．作图必须满足题意

  28. 学生答案展示 如图， (1)作∠EAF＝∠α； (2)作AG平分∠EAF，并在AG上截取AD＝a； (3)过D画直线MN交AE、AF分别于C、B，△ABC为所求作的等腰三角形． 剖析　上述画法考虑AD平分∠BAC，等腰三角形顶角的平分线与底边上的高重合，但是画法(3)没有注意到AD⊥BC，也难以使AB＝AC.

  29. 正解　如图，(1)作∠EAF＝∠α； (2)作AG平分∠EAF，并在AG上 截取AD＝a； (3)过D作MN⊥AG，MN与AE、 AF分别交于B、C. ∴△ABC为所求作的等腰三角形． 批阅笔记　这里可用交会法，用直线MN和∠EAF两边相交，确定B、C两点． 求作的写法是，先写出求作的是什么图形，然后逐一写出对这个图形的要求．

  30. 方法与技巧 1. 一般的几何作图，初中阶段只要求写出已知、求作、作法三个步骤，完成作图时，需要注意作图痕迹的保留，作法中要注意作图语句的规范和最后的作图结论． 2. 根据已知条件作几何图形时，可采用逆向思维，假设已作出图形，再寻找图形的性质，然后作图或设计方案． 3. 实际问题要理解题意，将实际问题转化为数学问题． 思想方法 感悟提高

  31. 失误与防范 1．限定只使用没有刻度的直尺和圆规，目的不是画出图形本身，而是为了达到逻辑训练和思维训练的目的，有几个尺规作图，在其他作图题的作图过程中常常用到，称它们为尺规基本作图．写它们的画法时，只要用下面的一句话带过：(1)作线段等于已知线段；(2)作角等于已知角；(3)平分已知角；(4)经过已知点，作已知直线的垂线(包括已知点在已知直线上和直线外两种情况)；(5)作线段的垂直平分线(这事实上包括了作线段的中点)；(6)过已知直线外一点作它的平行线．

  32. 2．对于一个既不属于尺规基本作图，又不属于已知条件为边角边、角边角、角角边、边边边、斜边直角边的三角形的作图题，可以分析图形中是否有属于上述情况的三角形，先把它作出来，再发展成整个图形，这种思考方法，称为三角形奠基法；也可以按对求作图形的要求，一步一步地直接画出图形，这时，关键的点常常由两条直线(或圆弧)相交来确定，称为交会法．2．对于一个既不属于尺规基本作图，又不属于已知条件为边角边、角边角、角角边、边边边、斜边直角边的三角形的作图题，可以分析图形中是否有属于上述情况的三角形，先把它作出来，再发展成整个图形，这种思考方法，称为三角形奠基法；也可以按对求作图形的要求，一步一步地直接画出图形，这时，关键的点常常由两条直线(或圆弧)相交来确定，称为交会法． 事实上，往往把三角形奠基法和交会法结合使用．

  33. 完成考点跟踪训练29
