  1. 充足可能性判定を利用したモデル検査 土屋達弘 (大阪大学)

  2. モデル検査とは • 形式的検証手法 • 2007 Turing Award(Clarke, Emerson, Sifakis)  • 入力: 設計 + 特性 (仕様) • 出力: Yes or No • 方法: 状態探索 モデル検査器 状態機械 設計 Yes No (＋反例) 特性 (仕様)

  3. 簡単な歴史 • 1980頃 • 最初の研究成果 • 1990年代 • Partial Order Reduction -> SPIN • BDD (2分決定グラフ) -> SMV • 1998～ • SAT (充足可能性判定) • 2000年代中～後 • SMT 記号モデル検査状態機械を記号的に表現・操作 今回のトピック

  4. 日本語でよめる記号モデル検査関連の文献 • 米田，梶原，土屋，ディペンダブルシステム，共立出版，2005. • 電子情報通信学会ハンドブック／知識ベース，７群１編「ソフトウェア基礎」 • 土屋，菊野，”モデル検査入門,” 計測と制御，2009. • 土屋，菊野，”記号モデル検査の並行ソフトウェアシステムへの応用,”第17 回回路とシステム軽井沢ワークショップ，2004.

  5. Part I 逐次プログラムのモデル検査

  6. 充足可能性判定問題 (拡張版) • 入力：ブール値をもつ式 • 出力：Yes or No • 条件：Yes の必要十分条件は，式をTrueにする変数への値の割り当て(付値 valuation)が存在すること • 例． • 入力: x, y Z, (x + y > 2)  ((x < 3) (y < 2)) • 出力:Yes (付値の例 x = 2, y = 1)

  7. 逐次プログラムの検証例 (1/2) (x, yは整数変数とする) assume(x0 + y0 > 2); if (b0) x1 = x0 +1; else x2 = x1 + 2; y1 = y0 + x2; x3 = y1 + 1; assert(x3 < 2); assume(x + y > 2); if (b) x = x +1; else x = x + 2; y = y + x; x = y + 1; assert(x < 2); 設計 特性 1変数は1度しか更新されないように変数の名前を付けかえる

  8. 逐次プログラムの検証例 (2/2)  y0 + x0 > 2   b0 x1 = x0 +1 b0  x1 = x0  b0  x2 = x1 + 2  b0  x2 = x1  y1 = y0 + x2  x3 = y1 + 1 (x3 < 2) assume(x0 + y0 > 2); if (b0) x1 = x0 +1; else x2 = x1 + 2; y1 = y0 + x2; x3 = y1 + 1; assert(x3 < 2); 充足可能　⇔ 言明を満たさない実行が存在

  9. 充足可能性判定の実行 % cat sample.txt (define b0::bool) (define x0::int) (define x1::int) (define x2::int) (define x3::int) (define y0::int) (define y1::int) (assert (and (> (+ y0 x0) 2) (or (and b0 (= x1 (+ x0 1))) (and (not b0) (= x1 x0)) ) (or (and (not b0) (= x2 (+ x1 2))) (and b0 (= x2 x1)) ) (= y1 (+ y0 x2)) (= x3 (+ y1 1)) (not (< x3 2)) ) ) (check) % yices –e sample.txt • SAT/SMT Solverを利用 • 例．Yices @ SRI • 一定の長さの実行を検査 有界(Bounded)モデル検査  y0 + x0 > 2   b0 x1 = x0 +1 b0  x1 = x0  b0  x2 = x1 + 2  b0  x2 = x1  y1 = y0 + x2  x3 = y1 + 1 (x3 < 2)

  10. 式の表現力 計算量 NP完全 SAT solvers ブール式 O. Strichman et al., “Deciding Separation Formulas with SAT,” CAV 2002. Separation Formula 整数か実数（一方のみ），(x – y > c)の論理結合 ブール式 + 背景理論 SMT solvers 例．整数，実数，加減算大小比較 計算量O(22^n) ツール例．Omega Library Presburger Arithmetic 整数，加減算，限量子(一階) ディオファントス方程式 決定不能

  11. SAT SolverSMT (Satisfiability Modulo Theories) Solver • SAT Solver:ブール式の充足可能性判定器 • 高速なヒューリステックアルゴリズム • MiniSAT, Zchaff, Grasp, … • ブール式以外の変数の表現 • 複数のブール変数からなるビットベクトル • SMT Solver: 「ブール式＋背景理論」を扱う • Yices, CVC3, Z3,… • 種々の背景理論 （組み合わせても良い） • 配列，Linear Arithmetic (整数and/or実数の加減算大小比較)，ビットベクトル

  12. 逐次プログラムのモデル検査CBMCでの手順 • CBMC: ANSI C Model Checker(SATを利用) • E. Clarke et al., “A tool for checking ANSI-C programs,” TACAS 2004. • ネストしたループの解消 • ループの削除 • 変数のRenaming • 論理式への変換 • 他の方法も大体同じ • A. Armando et al., “Bounded model checking of software using SMT solvers instead of SAT solvers,” J. Softw. Tools & Technol. Transfer, 2009. if, if-else のみに変換

  13. 1. ネストしたループの解消 • ループの展開（手順2）でのプログラムのBlow upを避ける • 仮想的なプログラムカウンタ (vpc) を導入 while (vpc <= 2) { switch (vpc) { case 1: if (B1) { S1; vpc = 2; } else vpc = 3; break; case 2: if (B2) S2 else vpc=1; break; } } while (B1) { S1; while (B2) { S2; } }

  14. 2. ループの削除 • ループを展開 • 最大何回展開するかはユーザが入力 • 例．繰り返しが最大3回の場合 • for, 後ろ向きのgoto,関数の再帰呼び出しも同様に変換 if (b) { S; if (b) { S; if (b) { S; assert(!b); } } } while (b) { S; } 最後はassert(!条件)に置き換える →　ループが指定回数以上実行される可能性を検出

  15. 変数のRenamingと論理式への変換 静的単一代入(SSA)とほぼ同じ x = x + y; if (x != 1) { x = 2; if (z) x++; } assert(x<=3); x1 = x0 + y0; if (x1 != 1) { x2 = 2; if (z0) x3 =x2 + 1; } assert(x3<=3); • x1 = x0 + y0 •  x2 = ite(x1  1, 2, x1) •  x3 = ite(x1  1  z0, x2 + 1, x2) • (x3  3)

  16. 論理式への変換 • SATの場合 ー CNF (Conjunctive Normal Form)のブール式に変換 • 変数: 複数のブール変数によるベクトル • 演算(+,-,*,/など）: 演算回路 • 任意のブール式は，充足可能性を保存して線形の大きさのCNFに変換可能 • SMTの場合 • 1プログラム変数を1変数で表現可能 • 背景理論：ビットベクトル • 背景理論：LinearArithmetic (上限のない整数,実数変数)

  17. SAT vs. SMT • SMTが優れる場合 • 背景理論によって式がコンパクトになる場合 • 例．配列を多用する場合 • Primのアルゴリズム (最小スパニング木の計算, 4ノード) 時間(sec) 辺の数 A. Armando et al., “Bounded model checking of software using SMT solvers instead of SAT solvers,” J. Softw. Tools & Technol. Transfer, 2009.

  18. 適用事例 • ANSI C の検証 • CBMC @CMU • E. Clarke et al., “A tool for checking ANSI-C programs,” TACAS 2004. • PHPプログラムの脆弱性検出 • @National Taiwan Univ. • Y.W. Huang et al., “Verifying web applications using bounded model checking,” DSN 2004.

  19. Part II 並行システムのモデル検査

  20. 並行システム • モデル検査の主たる対象 • 通常は停止しない (リアクティブシステム) • 検証の関心 • アルゴリズム (cf. 実際のコード) • 制御に関する正しさ (cf. データ) • モデル検査問題の入力 • 設計：アルゴリズム • 性質 (仕様)：時相論理 (ex. LTL, CTL) • 有界モデル検査ではLTLを扱う

  21. 0,0,1 0,0,0 1,0,1 0,1,1 0,1,0 1,0,0 2,0,0 1,1,1 1,1,0 0,2,1 2,1,0 1,2,1 例．相互排除（２つの並行プロセス） 設計 状態：(pc0, pc1, t) P0:: 0: while True { 1: wait (t = 0) 2: t = 1;}// CS P1:: 0: while True { 1: wait (t = 1) 2: t = 0;} // CS 特性 (時相論理LTL, G：「常に」，F: 「いつか」) • 相互排除 • G¬((pc0 = 2)(pc1 = 2)) • スタベーションフリー(P0側) • G(pc0 = 1→Fpc0 = 2) Yes No!

  22. 0,0,1 0,0,0 1,0,1 0,1,1 0,1,0 1,0,0 2,0,0 1,1,1 1,1,0 0,2,1 2,1,0 1,2,1 システムの記号表現 ー 記号モデル検査の基礎 状態：(pc0, pc1, t) • システムの数学的表現 • 形式的な仕様記述にも有用 • TLA, TLA+ (by Lamport) • 状態とは？ • グラフ表現:頂点 記号表現:変数への付値 • 例．pc0 = 0, pc1 = 2, t = 1 • 遷移とは？ • グラフ表現:辺　 記号表現:変数とそのコピーへの付値 • 例．pc0 = 0, pc1 = 2, t = 1, pc‘0 = 1, pc‘1 = 2, t‘ = 1

  23. 0,0,1 0,0,0 1,0,1 0,1,1 0,1,0 1,0,0 2,0,0 1,1,1 1,1,0 0,2,1 2,1,0 1,2,1 記号表現：状態集合 P0:: 0: while True { 1: wait (t = 0) 2: t = 1;}// CS P1:: 0: while True { 1: wait (t = 1) 2: t = 0;} // CS • 状態集合S • S = True  sSが付値 • 状態集合とその記号表現を同一視 • 例．初期状態集合 • I = {(pc0,pc1,t)=(0, 0, 0), (0, 0, 1)} • 記号表現 I := pc0=0  pc1=0

  24. 0,0,1 0,0,0 1,0,1 0,1,1 0,1,0 1,0,0 2,0,0 1,1,1 1,1,0 0,2,1 2,1,0 1,2,1 記号表現：遷移関係 P0:: 0: while True { 1: wait (t = 0) 2: t = 1;}// CS P1:: 0: while True { 1: wait (t = 1) 2: t = 0;} // CS • 遷移関係T(遷移の集合) • 変数とそれらのコピー上の論理式 • T = True  (s, s’)Tが付値 • 例．P0の0行 G1 := pc0=0 T1 := G1 pc’0=1  pc’1=pc1 t’ =t • 遷移関係全体 T :=T1T2… Tn ¬(G1 … Gn )pc’0=pc0pc’1=pc1t’=t 実行できる命令がないなら「次状態 = 現状態」 記号表現は設計から直接得られる　(状態探索は不要) (むしろ設計そのもの)

  25. 記号表現: システム • システム＝状態機械 • 変数の集合 (状態空間を規定) • 初期状態集合I • 遷移関係T 3要素によりシステムの動作を完全に記述 • 記号表現のメリット　・・・　記号モデル検査 • BDDを用いたモデル検査 (1990年ころ) • Burch et al., “Symbolic model checking: 1020 states and beyond,” LICS 1990. • SATを用いたモデル検査 (1999年ころ) • A. Biere et al., “Symbolic model checking without BDDs,” TACAS 1999.

  26. 有界モデル検査 (SATを利用) • 初期状態からk回の状態遷移を検査 • k回の遷移をブール値の式で表現 • 例：到達可能性の判定I(0)  T(0,1) …  T(k-1,k)  (P(0)…P(k))が充足可能⇒ Pが成り立つ状態に到達 • I(0): Iの各変数varをvar0に置き換え • T(i, i+1):Tの各変数varをvariに,var’をvari+1に置き換え • 検査する特性としては，任意のLTL式を扱える

  27. 例． • I := x = 1 • T := (x  3  x’ = x + 1)  (x > 3  x’ = x) • I(0)  T(0,1) …  T(k-1,k)  (P(0)…P(k)) =  x0 =1  (x0 3  x1 = x0 + 1)  (x0 >3  x1 = x0) (x1 3  x2 = x1 + 1)  (x1 >3  x2 = x1) … (xk-1 3  xk = xk-1 + 1)  (xk-1>3  xk = xk-1) (P(x0) … P(xk)) 充足可能⇒ Pが成り立つ状態に到達

  28. 手法の完全性 • 充足不能の場合 • 「Pが成り立つ状態に到達しない」とは結論できない • kを増やすと充足するかもしれない • k は状態グラフの直径までしらべればよい，しかし， • 直径を知るのに手間がかかる • kが大きくなると時間が増加する for (k = 0, 1, 2, 3, …) { res <- Sat(I(0)  T(0,1) …  T(k-1,k)  P(k)); if (res = True) return “reachable”; }

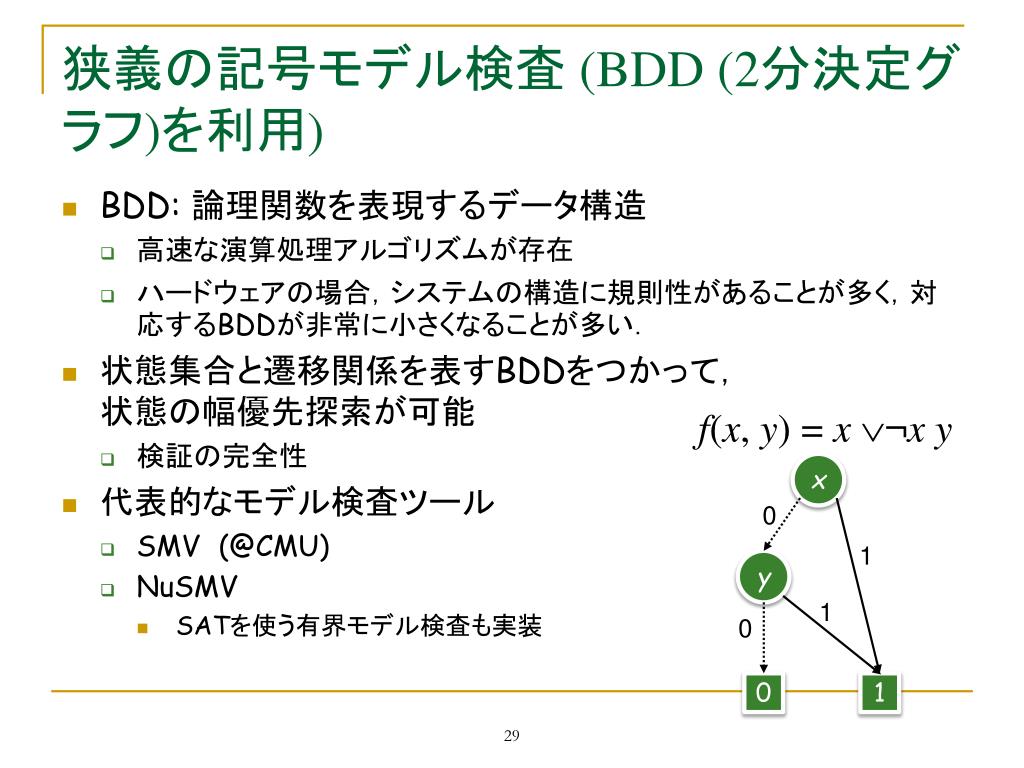

  29. 狭義の記号モデル検査 (BDD (2分決定グラフ)を利用) • BDD: 論理関数を表現するデータ構造 • 高速な演算処理アルゴリズムが存在 • ハードウェアの場合，システムの構造に規則性があることが多く，対応するBDDが非常に小さくなることが多い． • 状態集合と遷移関係を表すBDDをつかって，状態の幅優先探索が可能 • 検証の完全性 • 代表的なモデル検査ツール • SMV(@CMU) • NuSMV • SATを使う有界モデル検査も実装 f(x, y) = x¬xy x 0 1 y 1 0 0 1

  30. 有界モデル検査の長短 • 長所 • 初期状態に近い状態を効率良く検証 • 充足する場合は速い （Bug Huntingに効果的） • 短所 • 時間がかかる • 完全な検証のためには大きなkが必要 • 式が大きくなり時間がかかるため検証が困難 • 十分なkを知るのが困難

  31. Part III 有界から無界へ

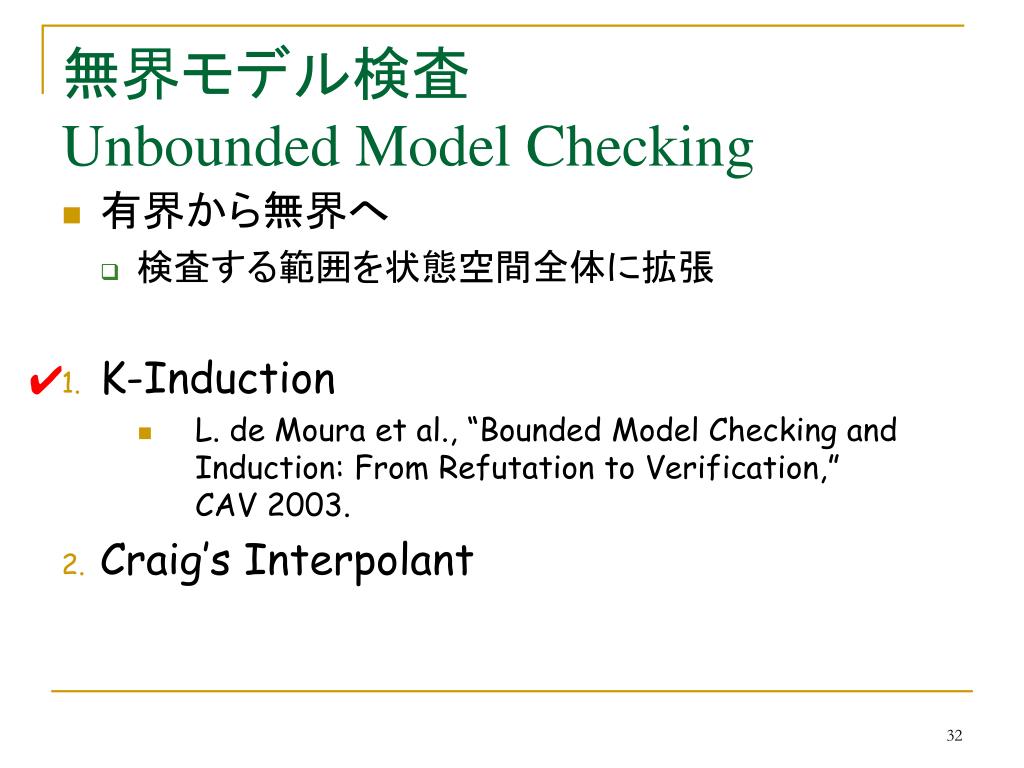

  32. 無界モデル検査Unbounded Model Checking • 有界から無界へ • 検査する範囲を状態空間全体に拡張 • K-Induction • L. de Moura et al., “Bounded Model Checking and Induction: From Refutation to Verification,” CAV 2003. • Craig’s Interpolant ✔

  33. K-Induction • 目的: 性質Vが常に成立するか否かを判定 • 手法:以下の2条件を示す • 初期状態からのk状態で性質Vが常になりたつ • I(0) T(0,1) …T(k-2,k-1)  (V(0)… V(k-1))が充足不能 • 連続するk状態で性質Vが成り立っているなら，k+1番目の状態でもVが成り立っている • V(0) … V(k-1)  T(0,1) … T(k-1,k)  V(k)が充足不能 • 1, 2 ⇒ Vが常になりたつ • SALモデル検査器でサポート

  34. 適用事例：コンセンサスアルゴリズムのモデル検査適用事例：コンセンサスアルゴリズムのモデル検査 • コンセンサスアルゴリズム • 耐故障分散アルゴリズムの一種 • Paxos (by Lamport) • Chubby lock system @ Google • Practical Byzantine Fault Tolerance (by Castro & Liskov) • 全ノードを同じ決定にみちびく • 各ノードが値を提案 • 全ノードが同じ提案値を選択・決定

  35. P1 P2 P3 コンセンサスアルゴリズムの特徴 • 全プロセスが決定するまで無期限にラウンドをくりかえす • メッセージの遅延，故障に耐えるため • 検証では無限のラウンドを扱わなければならない • 手法1: 有限状態への抽象化 (SRDS 2007) • 手法2: K-Induction (DISC 2008) u1:= 1 v1,0 Ack v1 e1:= v1 u1:= 0 v1 Ack v2,0 r1:= 1 e2:= v2 e2:= v1 u2:= 0 u2:= 1 v3,0 v1 Ack r2:= 1 e3:= v3 e3:= v1 u3:= 0 u3:= 1 r3:= 1

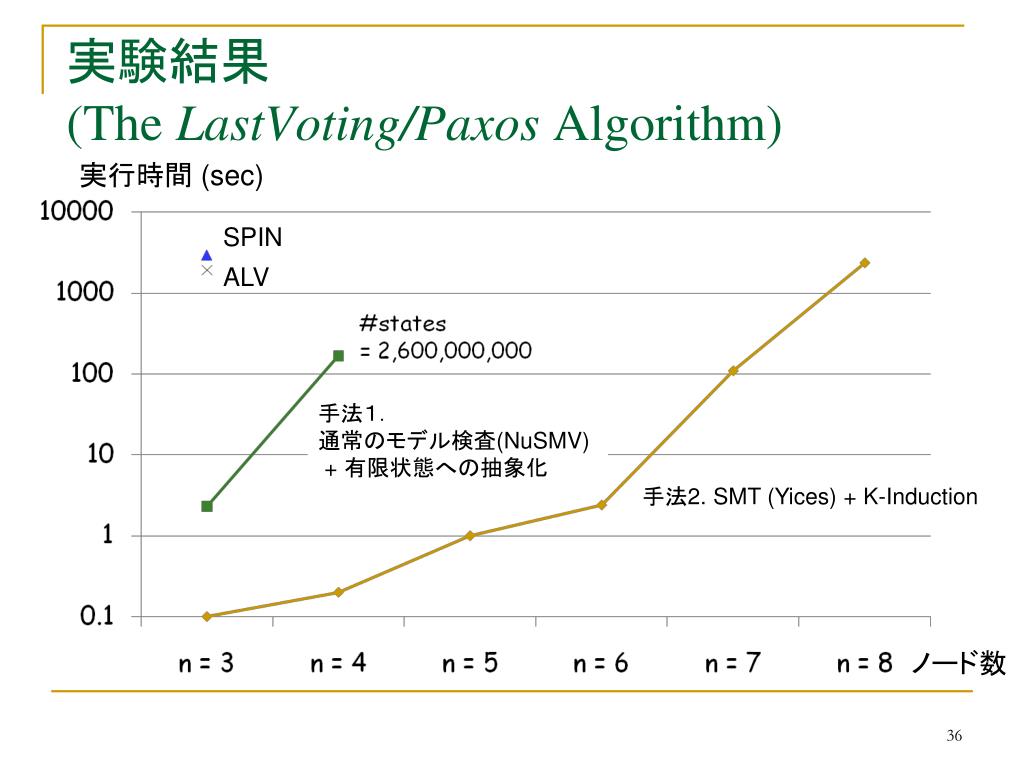

  36. 実験結果(The LastVoting/Paxos Algorithm) 実行時間 (sec) SPIN ALV 手法１．通常のモデル検査(NuSMV)+ 有限状態への抽象化 手法2. SMT (Yices) + K-Induction ノード数

  37. 無界モデル検査Unbounded Model Checking • 有界から無界へ • K-Induction • Craig’s Interpolant • K. McMillan, “Interpolation and SAT-Based Model Checking,” CAV 2003. ✔

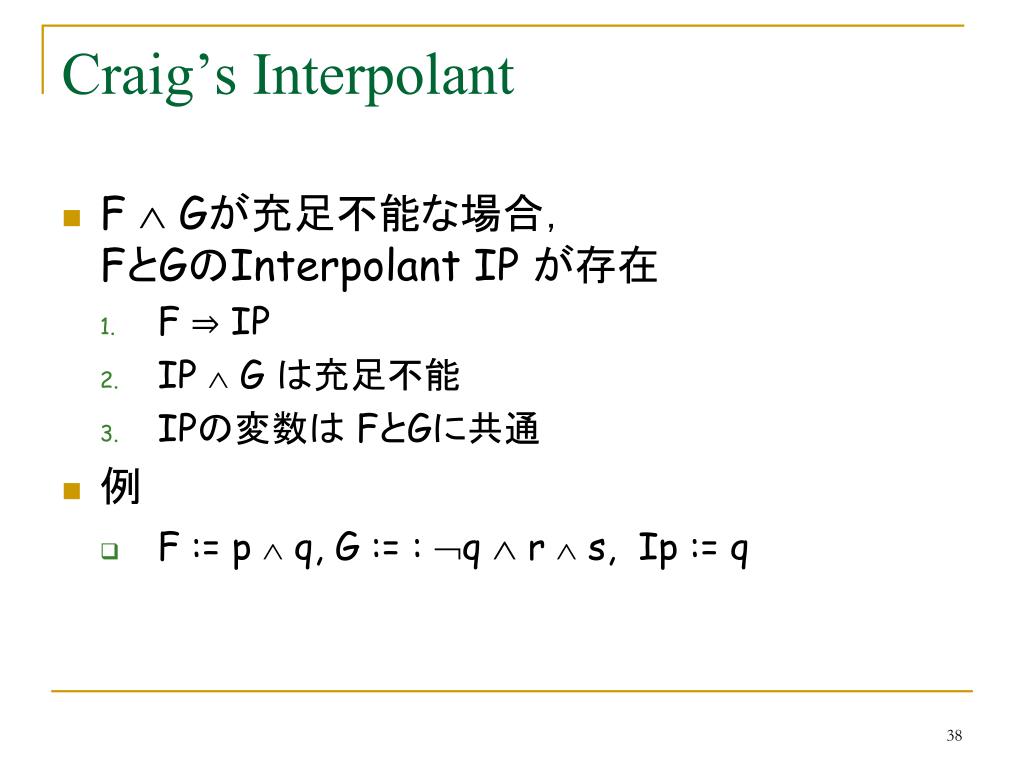

  38. Craig’s Interpolant • F  Gが充足不能な場合，FとGのInterpolant IPが存在 • F ⇒ IP • IP  G は充足不能 • IPの変数は FとGに共通 • 例 • F := p  q, G := : q  r  s, Ip := q

  39. Interpolantによる状態探索 (Pへの可到性) k = 0からスタート • I(0)  T(0,1) …  T(k-1,k)  P(k) • 充足可能: 「Reachable」 • 充足不能: kステップ目の状態ではPは成り立たない • F:= I(0)T(0,1), G:=T(1,2) …T(k-1,k)  P(k), IP := FとGのInterpolant IPはIから1ステップで行ける状態集合のOverapproximation • F ⇒ IP • IP  G は充足不能 • IPの変数は FとGに共通 1ステップ後の状態 I

  40. Interpolantによる状態探索 R <- I  IP • R(0)  T(0,1) …  T(k-1,k)  P(k) • 充足可能: k <- k + 1. 手順1へ • 充足不能: 手順4へ． • F:= R(0)T(0,1), G:=T(1,2) …T(k-1,k)  P(k), IP := FとGのInterpolant R <- R  IP • Rが変化しない: 「到達しない」 • Rが増加：手順3へ． R Rから 1ステップ後の状態

  41. 適用例 • 電話通信サービスの競合問題検出 • T. Matsuo et al., “Feature Interaction Verification Using Unbounded Model Checking with Interpolation,” IEICE Trans. Info & Syst, 2009. • 提案手法 • 電話通信サービス向きの記号表現 • Interpolant (ツールFOCI) • 従来法1 • Interpolant (ツールFOCI)+ 通常の記号表現 • 従来法2 • Spin (状態グラフを扱うモデル検査ツール)

  42. 実験結果 • 競合あり = 充足する場合: 提案手法は高速 • 充足しない場合: Spinの方が速い

  43. Part IV まとめ

  44. まとめ • SAT/SMTソルバを利用したモデル検査 • 逐次プログラム • 並行システム • 非界モデル検査
