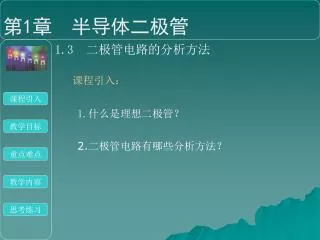

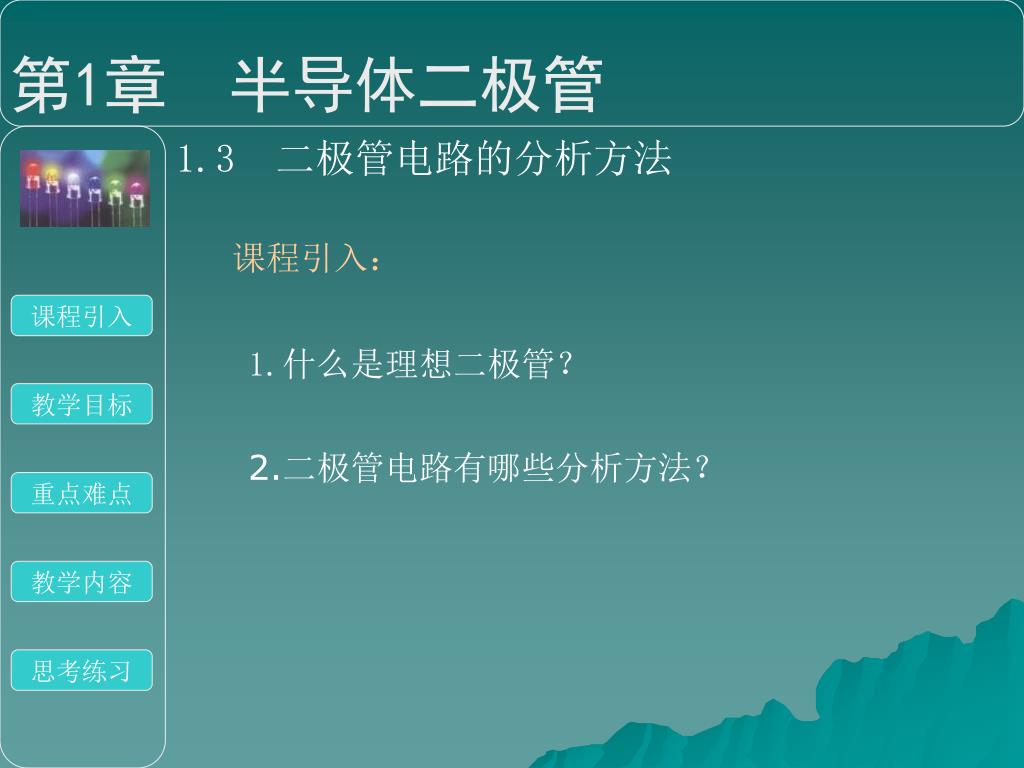

  1. 第1章 半导体二极管 1.3 二极管电路的分析方法 课程引入： 课程引入 1.什么是理想二极管？ 教学目标 2.二极管电路有哪些分析方法？ 重点难点 教学内容 思考练习

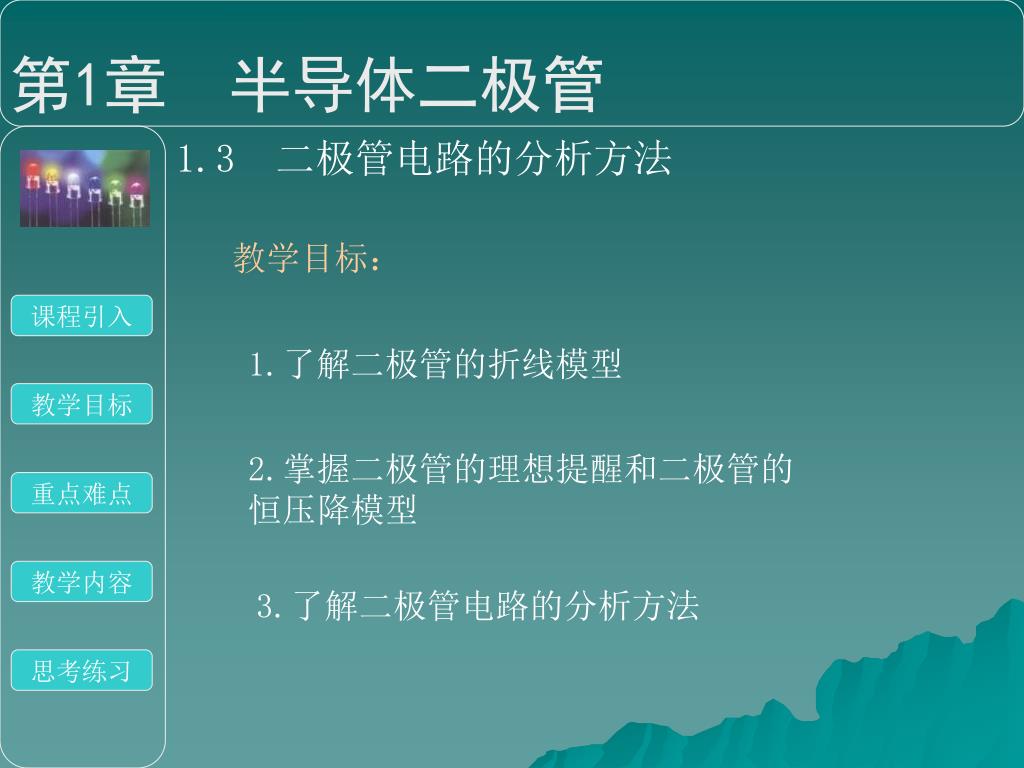

  2. 第1章 半导体二极管 1.3 二极管电路的分析方法 教学目标： 课程引入 1.了解二极管的折线模型 教学目标 2.掌握二极管的理想提醒和二极管的恒压降模型 重点难点 教学内容 3.了解二极管电路的分析方法 思考练习

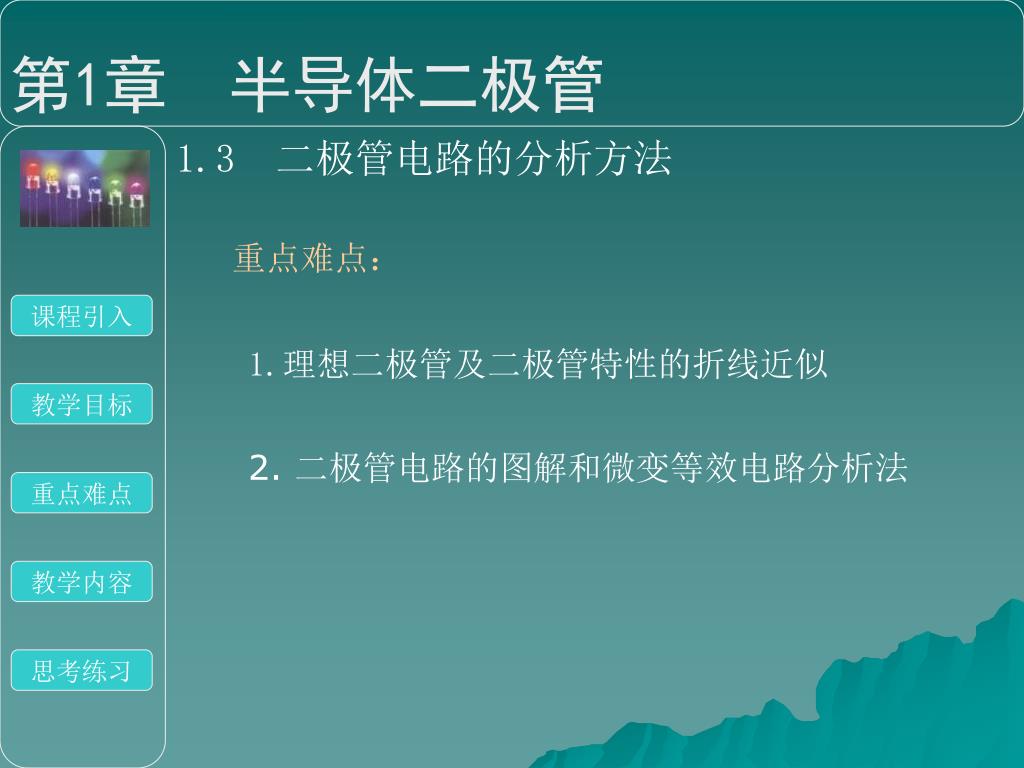

  3. 第1章 半导体二极管 1.3 二极管电路的分析方法 重点难点： 课程引入 1.理想二极管及二极管特性的折线近似 教学目标 2. 二极管电路的图解和微变等效电路分析法 重点难点 教学内容 思考练习

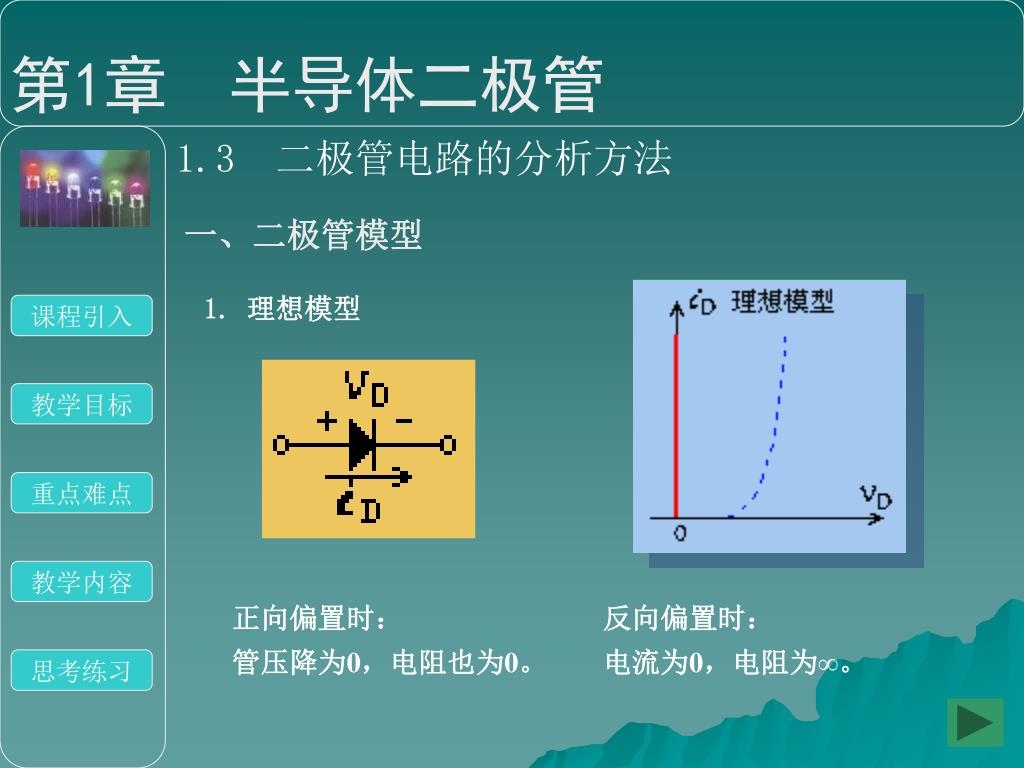

  4. 第1章 半导体二极管 1.3 二极管电路的分析方法 一、二极管模型 1. 理想模型 课程引入 教学目标 重点难点 教学内容 正向偏置时： 管压降为0，电阻也为0。 反向偏置时： 电流为0，电阻为∞。 思考练习

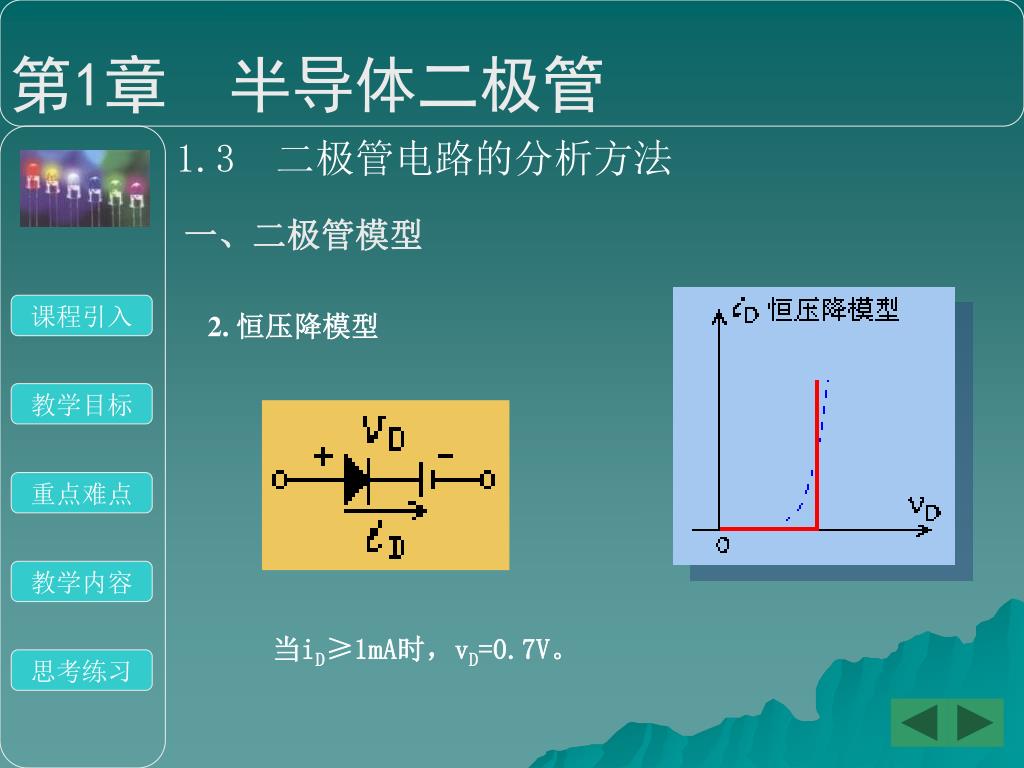

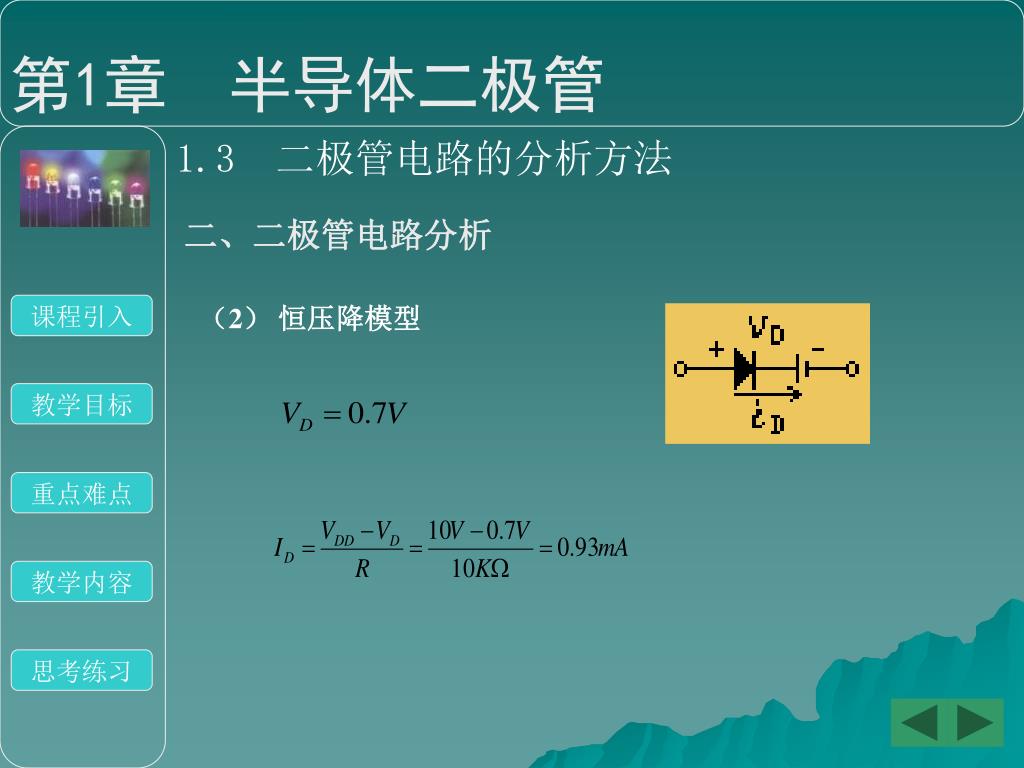

  5. 第1章 半导体二极管 1.3 二极管电路的分析方法 一、二极管模型 课程引入 2. 恒压降模型 教学目标 重点难点 教学内容 当iD≥1mA时，vD=0.7V。 思考练习

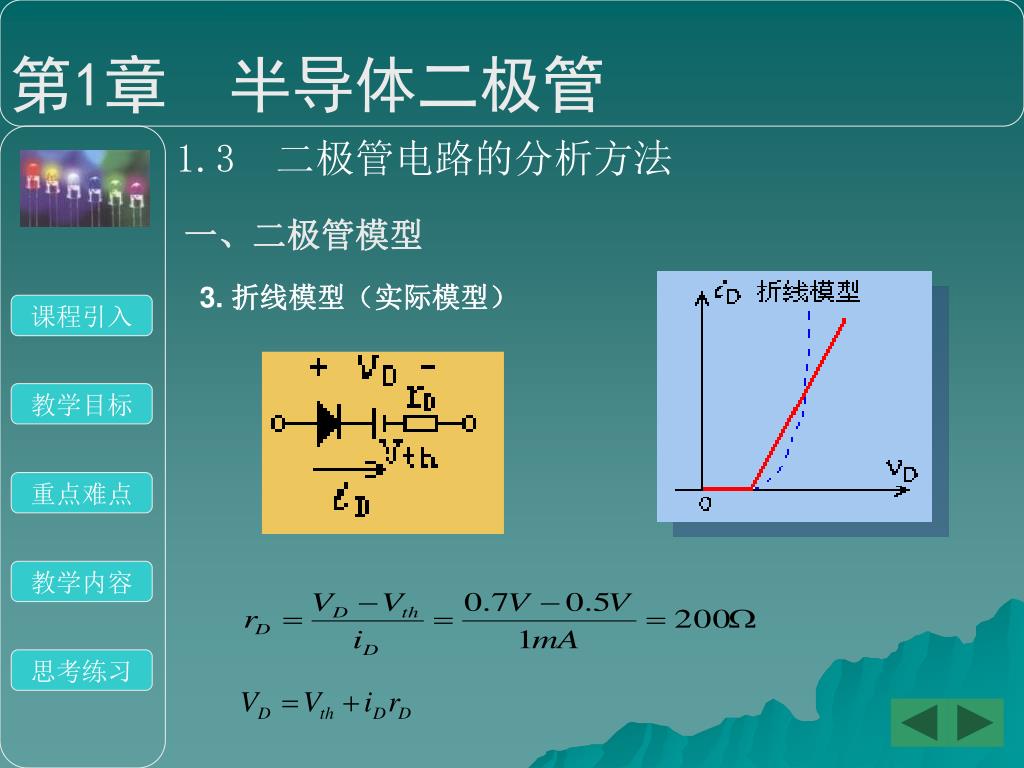

  6. 第1章 半导体二极管 1.3 二极管电路的分析方法 一、二极管模型 3. 折线模型（实际模型） 课程引入 教学目标 重点难点 教学内容 思考练习

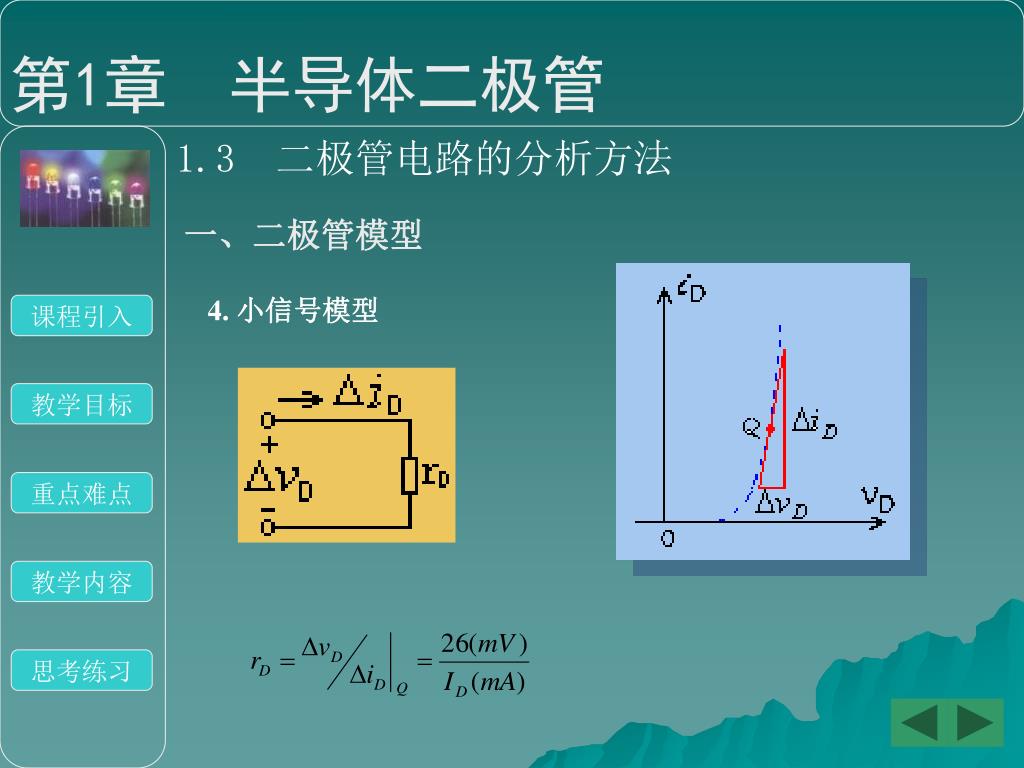

  7. 第1章 半导体二极管 1.3 二极管电路的分析方法 一、二极管模型 4. 小信号模型 课程引入 教学目标 重点难点 教学内容 思考练习

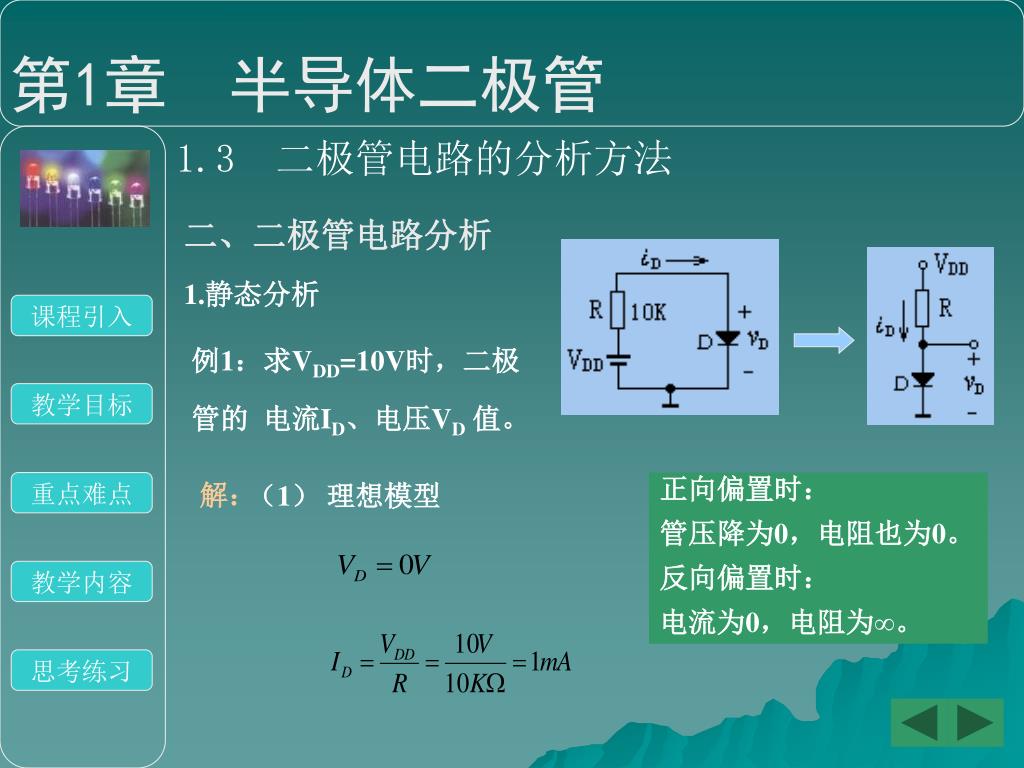

  8. 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 1.静态分析 课程引入 例1：求VDD=10V时，二极 管的 电流ID、电压VD值。 教学目标 解： 重点难点 （1） 理想模型 正向偏置时： 管压降为0，电阻也为0。 反向偏置时： 电流为0，电阻为∞。 教学内容 思考练习

  9. 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 课程引入 （2） 恒压降模型 教学目标 重点难点 教学内容 思考练习

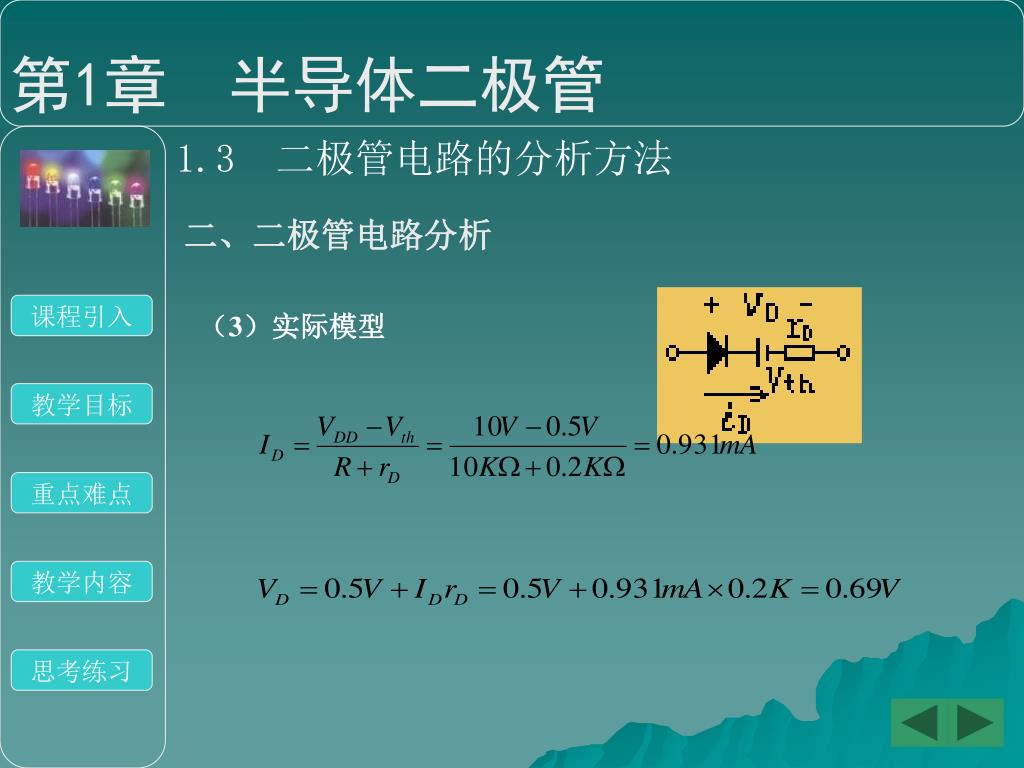

  10. 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 课程引入 （3）实际模型 教学目标 重点难点 教学内容 思考练习

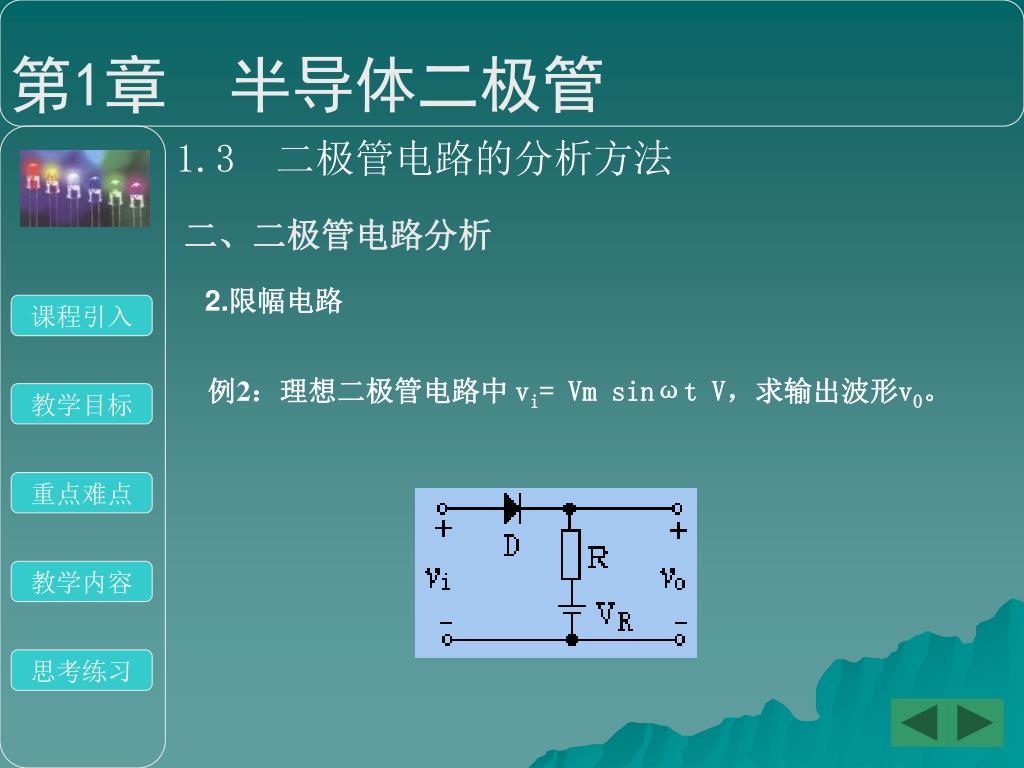

  11. 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 2.限幅电路 课程引入 例2：理想二极管电路中 vi= Vm sinωt V，求输出波形v0。 教学目标 重点难点 教学内容 思考练习

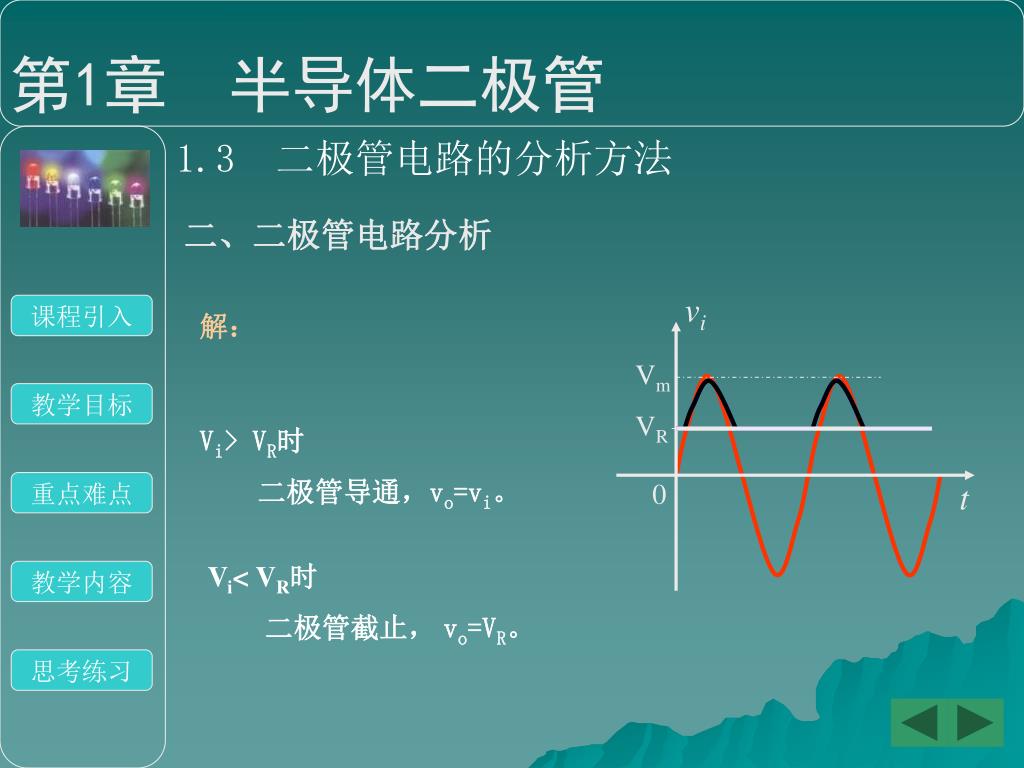

  12. vi Vm VR 0 t 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 课程引入 解： 教学目标 Vi> VR时 二极管导通，vo=vi。 重点难点 Vi< VR时 二极管截止， vo=VR。 教学内容 思考练习

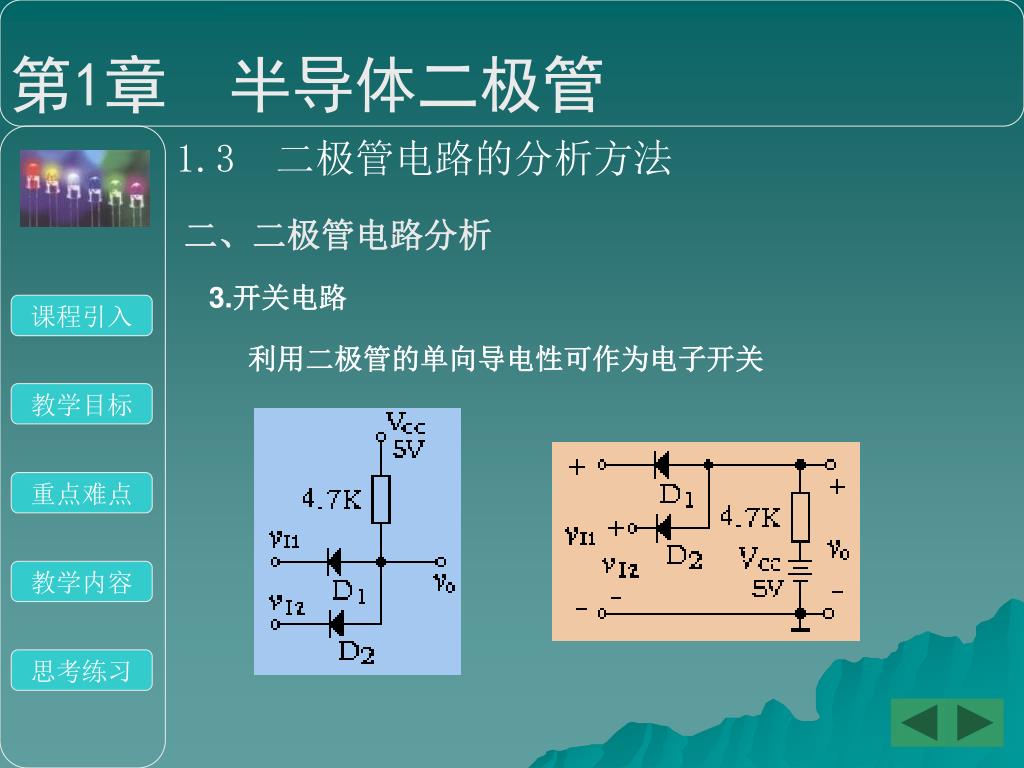

  13. 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 3.开关电路 课程引入 利用二极管的单向导电性可作为电子开关 教学目标 重点难点 教学内容 思考练习

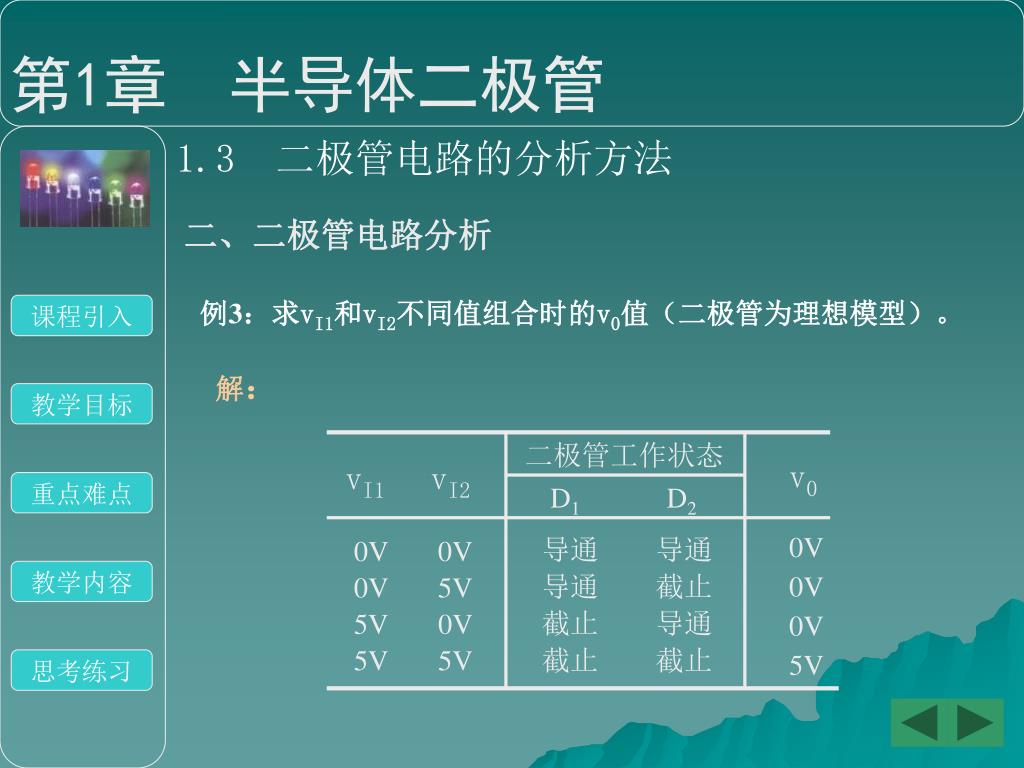

  14. 二极管工作状态 vI1 vI2 v0 D1 D2 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 例3：求vI1和vI2不同值组合时的v0值（二极管为理想模型）。 课程引入 解： 教学目标 重点难点 0V 导通 导通 0V 0V 教学内容 导通 截止 0V 0V 5V 截止 导通 5V 0V 0V 5V 5V 截止 截止 5V 思考练习

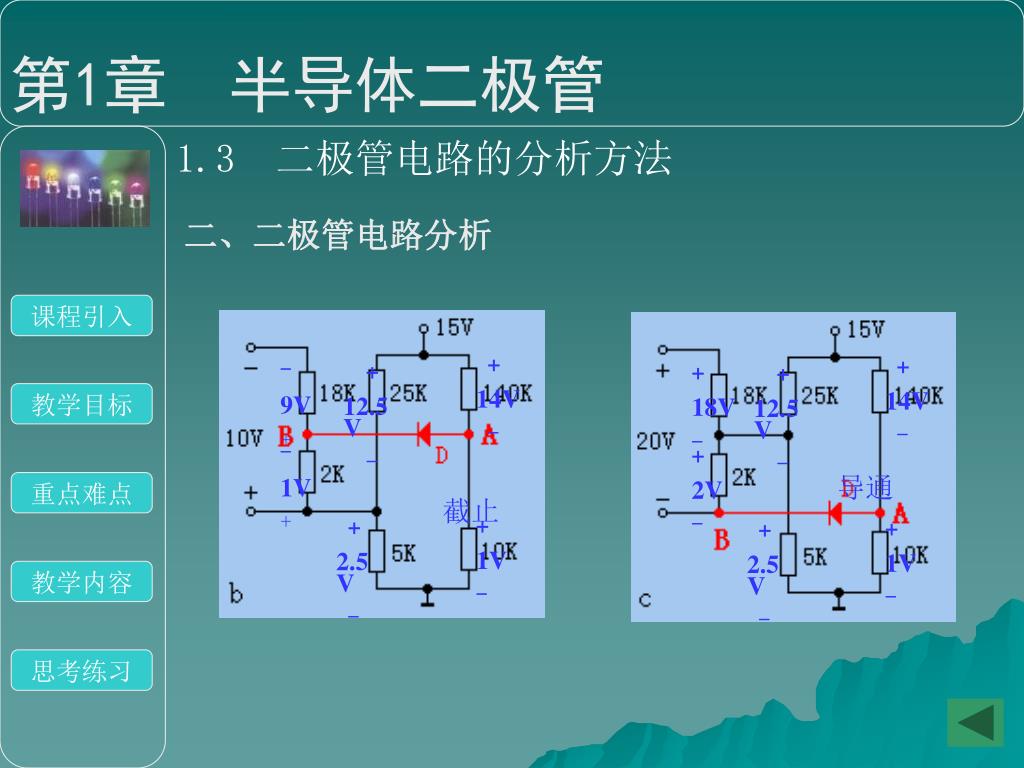

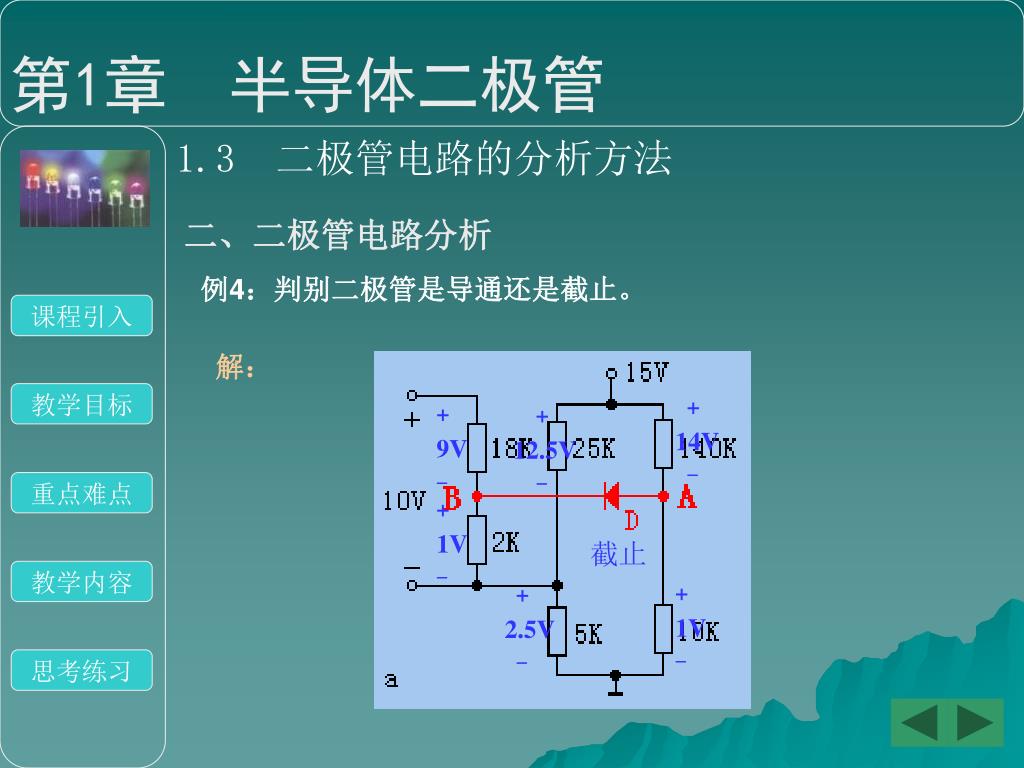

  15. 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 例4：判别二极管是导通还是截止。 课程引入 解： 教学目标 + 14V - + 9V - + 12.5V - 重点难点 + 1V - 截止 教学内容 + 1V - + 2.5V - 思考练习

  16. + 14V - - 9V + + 12.5V - - 1V + + 1V - + 2.5V - + 14V - + 18V - + 12.5V - + 2V - + 1V - + 2.5V - 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 课程引入 教学目标 导通 重点难点 截止 教学内容 思考练习

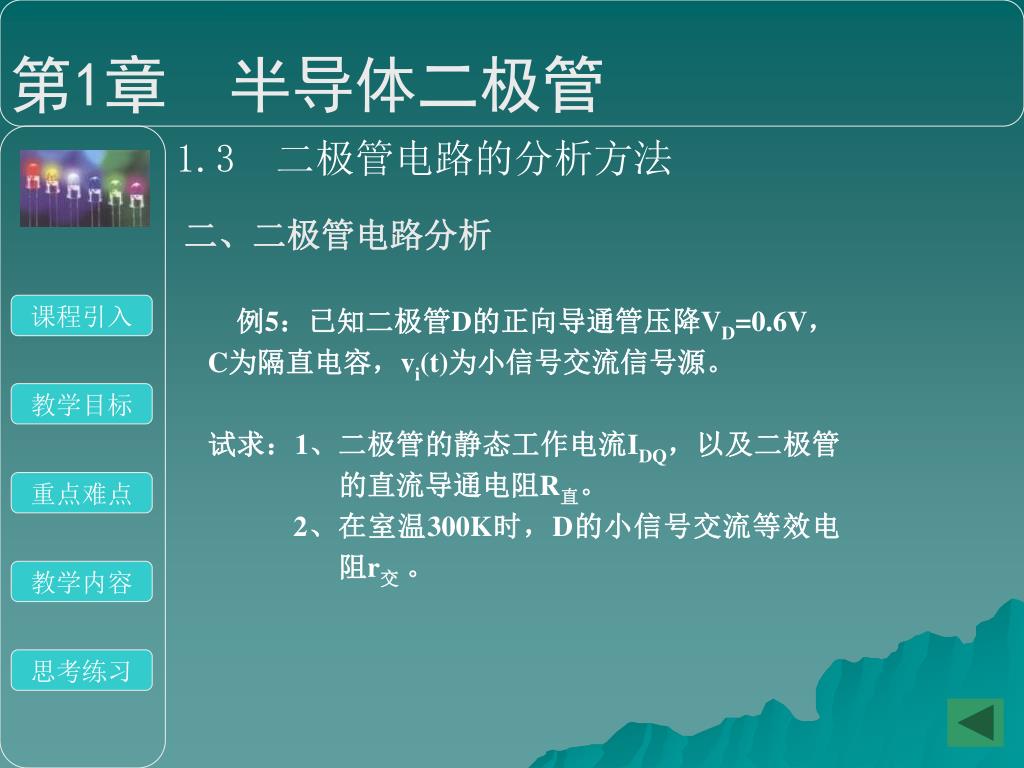

  17. 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 课程引入 例5：已知二极管D的正向导通管压降VD=0.6V， C为隔直电容，vi(t)为小信号交流信号源。 试求：1、二极管的静态工作电流IDQ，以及二极管 的直流导通电阻R直。 2、在室温300K时，D的小信号交流等效电 阻r交 。 教学目标 重点难点 教学内容 思考练习

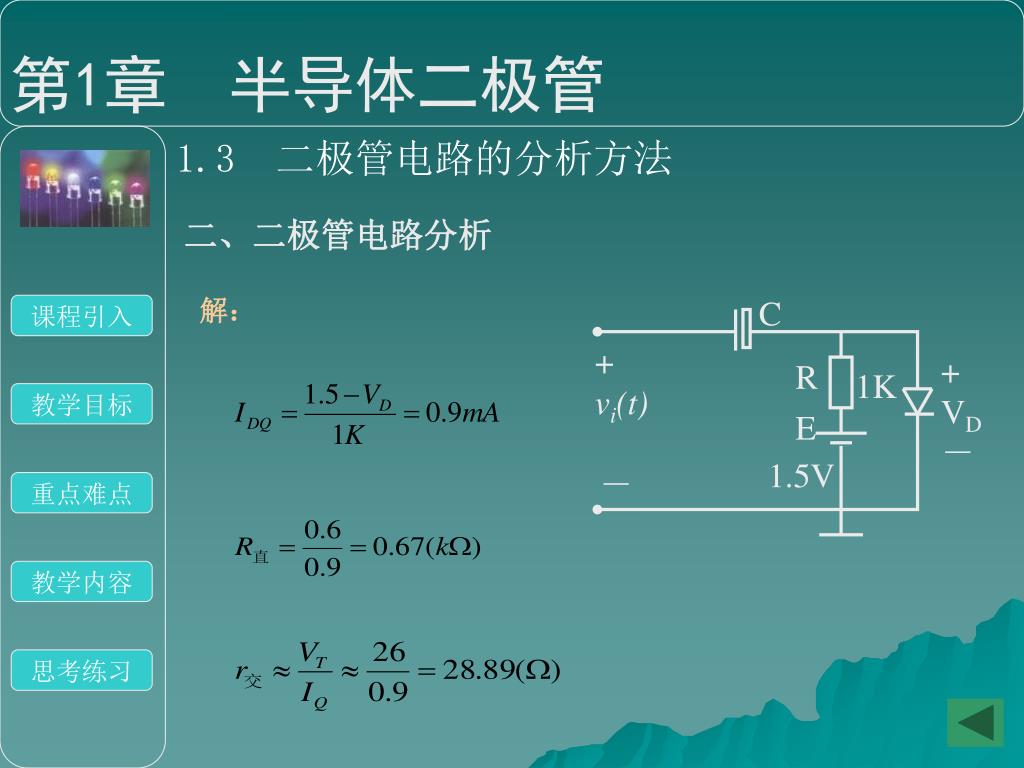

  18. C + vi(t) － + VD － R 1K E 1.5V 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 解： 课程引入 教学目标 重点难点 教学内容 思考练习

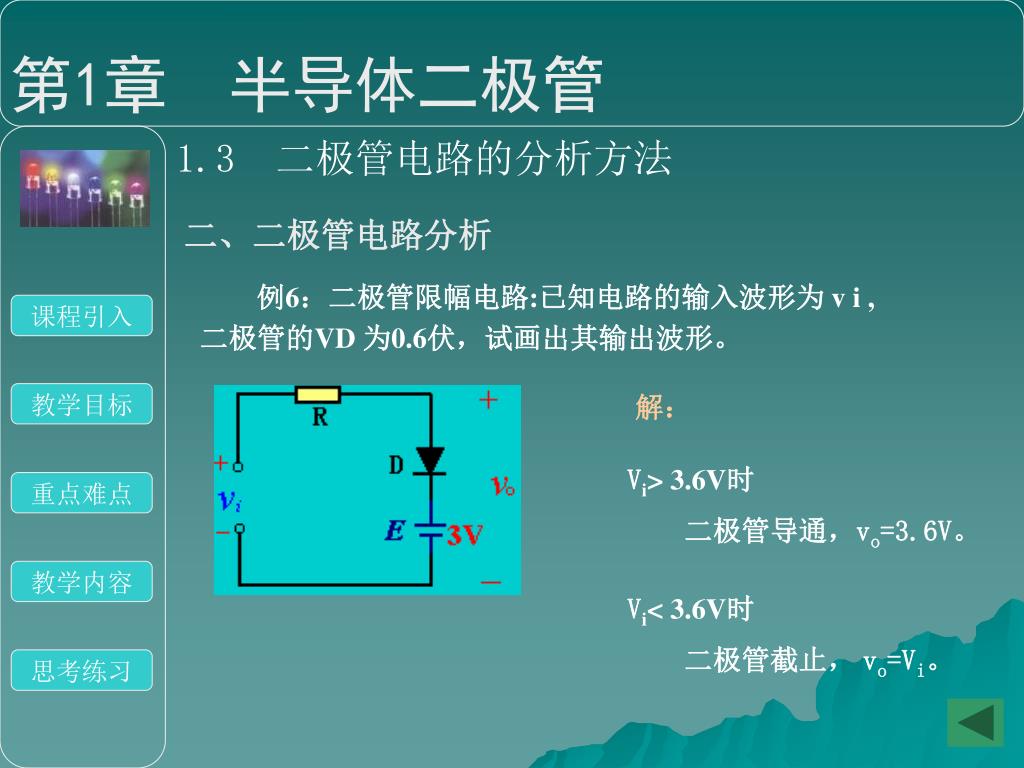

  19. 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 例6：二极管限幅电路:已知电路的输入波形为 v i ,二极管的VD 为0.6伏，试画出其输出波形。 课程引入 教学目标 解： Vi> 3.6V时 二极管导通，vo=3.6V。 重点难点 教学内容 Vi< 3.6V时 二极管截止， vo=Vi。 思考练习

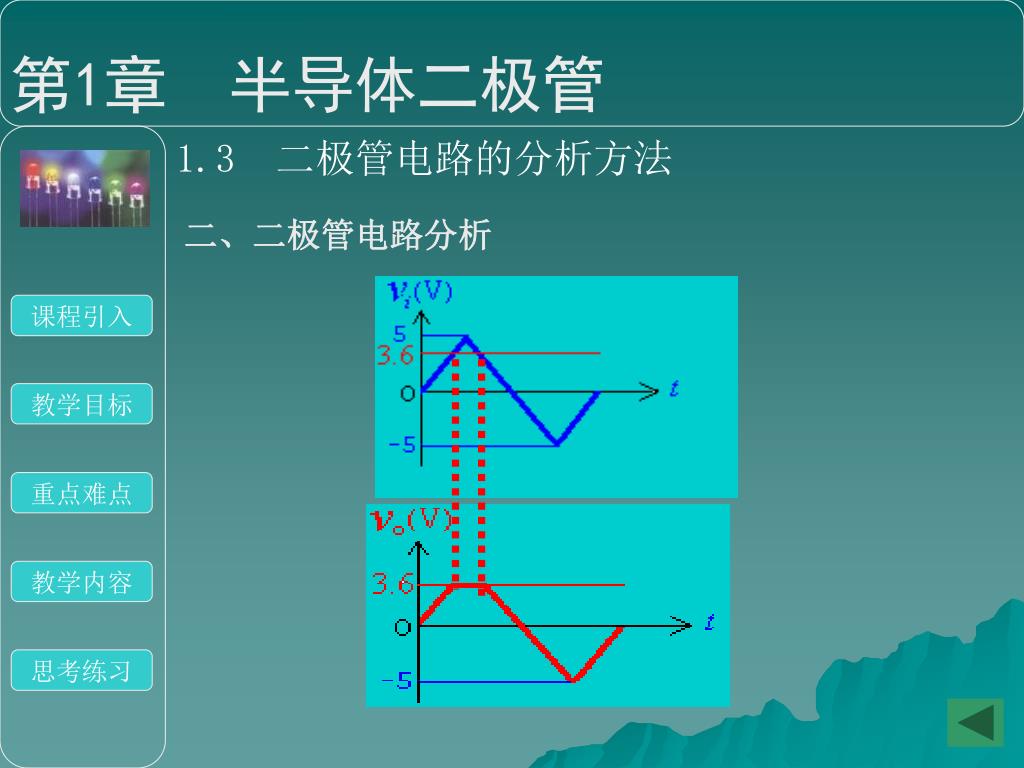

  20. 第1章 半导体二极管 1.3 二极管电路的分析方法 二、二极管电路分析 课程引入 教学目标 重点难点 教学内容 思考练习

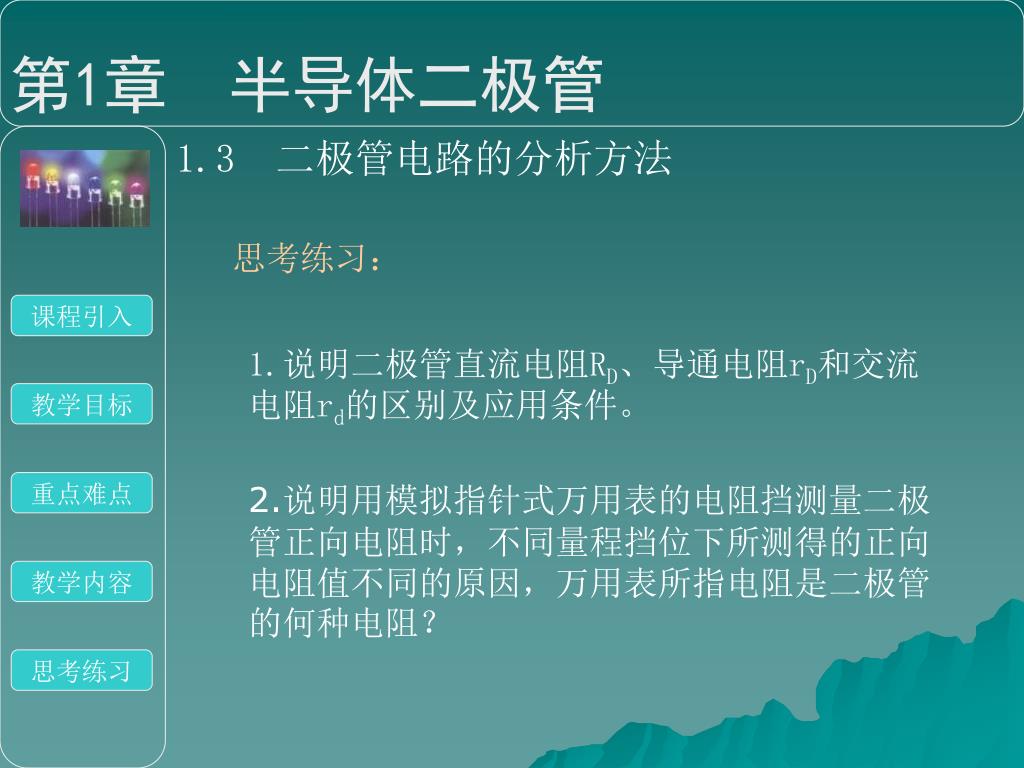

  21. 第1章 半导体二极管 1.3 二极管电路的分析方法 思考练习： 课程引入 1.说明二极管直流电阻RD、导通电阻rD和交流电阻rd的区别及应用条件。 教学目标 重点难点 2.说明用模拟指针式万用表的电阻挡测量二极管正向电阻时，不同量程挡位下所测得的正向电阻值不同的原因，万用表所指电阻是二极管的何种电阻？ 教学内容 思考练习
