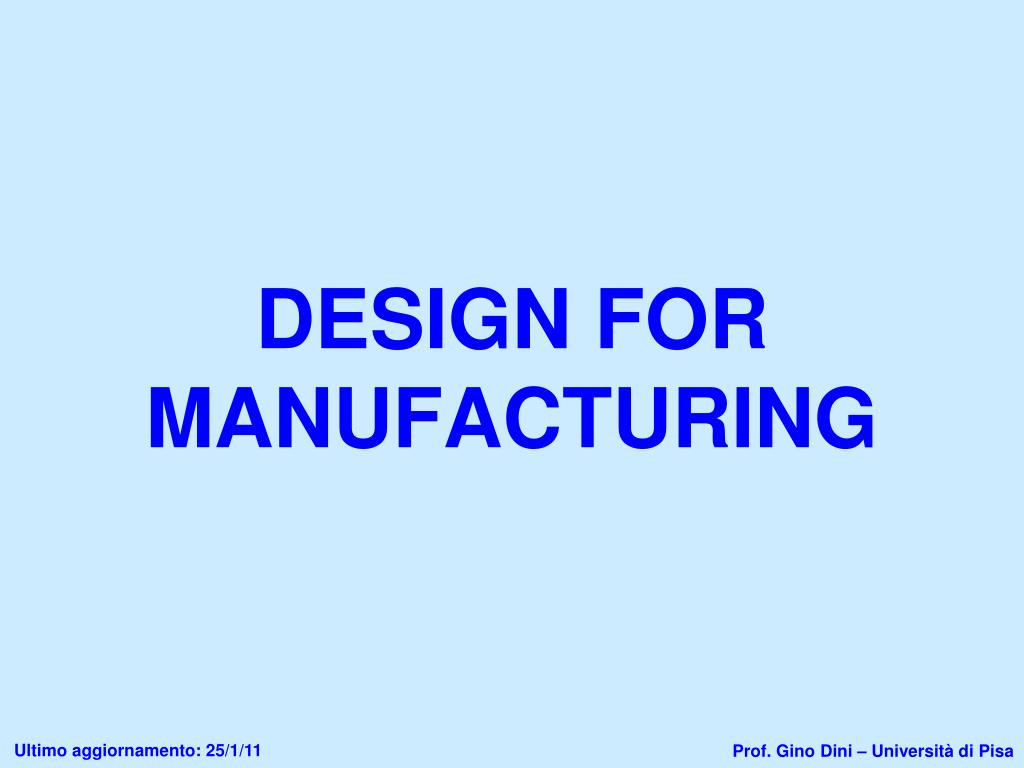

  1. DESIGN FOR MANUFACTURING Ultimo aggiornamento: 25/1/11 Prof. Gino Dini – Università di Pisa

  2. MANUFACTURING DESIGN Problema da affrontare

  3. Esempio DFMA

  4. Esempio DFMA

  5. Design for Manufacturing (DFM): • “Insieme di regole per progettare particolari meccanici in modo da ridurre i costi di lavorazione” • Processi di fusione • Processi per deformazione plastica • Processi di lavorazioni alle macchine utensili

  6. Design for Manufacturing per lelavorazioni alle macchine utensili

  7. Regole generali • Usare materiali facilmente lavorabili • Evitare tolleranze troppo strette o rugosità superficiali basse, se non richieste

  8. Regole generali Limitare il numero di superfici di riferimento allo stretto necessario

  9. Semplificare gli utensili da impiegare Impiegare utensili standard

  10. Semplificare il ciclo di lavorazione • Concentrare più operazioni nello stesso posiziona-mento

  11. Semplificare il ciclo di lavorazione Usare semilavorati disponibili sul mercato

  12. Semplificare il ciclo di lavorazione Evitare forme rientranti

  13. Semplificare il ciclo di lavorazione Evitare la lavorazione di un pezzo se questo può essere ottenuto con un processo più economico

  14. Evitare deformazione utensile o pezzo Evitare parti sottili da lavorare o fori troppo profondi

  15. Regole del DFM per la foratura • Usare diametri di foratura standard • Preferire i fori passanti a i fori ciechi • Evitare fori profondi (L < 3D) • Evitare fori troppo piccoli (D > 3mm) • Se possibile, sbozzare i fori tramite la fusione o lo stampaggio

  16. Regole del DFM per la foratura Evitare di forare su superfici inclinate

  17. Regole del DFM per la foratura Evitare che durante la foratura siano inter-secate altre superfici

  18. Regole del DFM per la fresatura Evitare forme speciali ottenute diretta-mente per fresatura

  19. Regole del DFM per la fresatura Preferire valori dei raggi di raccordo uguali al raggio della fresa impiegata per la lavorazione

  20. Regole del DFM per la fresatura Progettare le sedi di linguette in modo che possano essere realizzate per fresatura

  21. Regole del DFM per la tornitura Evitare alberi eccessivamente snelli
