  1. 第三章 LINUX文件系统 第一节 文件系统管理

  2. 文件系统类型 支持多种不同类型的文件系统是LINUX操作系统的一大特色。目前支持的有ext, ext2, minix, umsdos, ncp, iso9660, hpfs,msdos, xia, vfat, proc,nfs, smb, sysv, affs, ntfs以及ufs等， 参见 include/linux/autoconf.h。

  3. 文件系统类型的注册 • 一种是在编译核心系统时确定，并在系统初始化时通过内嵌的函数调用向注册表登记。 • 另一种则利用LINUX的模块（module）特征，把某个文件系统当作一个模块。装入该模块时（通过kerneld或用insmod命令 ）向注册表登记它的类型，卸装该模块时则从注册表注销。

  4. 操作函数 • int register_filesystem(struct file_system_type * fs)； • Int unregister_filesystem(struct file_system_type * fs)；

  5. 管理文件系统 类型的结构

  6. 文件系统实例的管理 LINUX文件系统管理首先是关于“文件系统” 层的管理。系统启动时，必首先装入“根”文件系统（由全程变量ROOT_DEV指示），然后根据/etc/fstab中指定，逐个建立文件系统。 此外，用户也可以通过mount、umount操作，随时安装或卸装文件系统。 当装入一个文件系统时，应首先向操作系统核心注册该文件系统。当卸装一个文件系统时，应向操作系统核心申请注销该文件系统。

  7. 文件系统实例的注册操作 • struct vfsmount *add_vfsmnt( kdev_t dev, const char * dev_name, const char * dir_name)； • void remove_vfsmnt(kdev_t dev)； • struct vfsmount *lookup_vfsmnt(kdev_t dev)；

  8. 文件系统实例的数据结构

  9. 文件系统类型和实例示意图

  10. 第三章 LINUX文件系统 第二节 虚拟文件系统VFS

  11. VFS • VFS对LINUX的每个文件系统的所有细节进行抽象，使得不同的文件系统在LINUX核心以及系统中运行的其他进程看来，都是相同的。 • VFS并不是一种实际的文件系统。它只存在于内存中，不存在于任何外存空间。 • VFS在系统启动时建立，在系统关闭时消亡。 • VFS拥有关于各种特殊文件系统的公共界面，如超级块、inode、文件操作函数入口等。

  12. VFS的作用

  13. VFS 超级块 • VFS描述系统文件使用超级块和inode的方式。 • 在系统初启时，所有被初始化的文件系统 （file_system_type）都要向VFS（file_systems）登记。 • 每种文件系统类型的读超级块函数（read_super）必须识别该文件系统的结构并且将其信息映射到一个VFS的超级块数据结构上。 • 参见文件super.doc

  14. 树型目录与VFS超级块

  15. VFS inode • 文件系统由子目录和文件构成。 • 每个子目录或文件只能由唯一的inode结构描述。 • VFS inode的内容取自物理设备上的文件系统，由文件系统指定的操作函数（i_op属性指定）填写。 • 参见文件inode.doc

  16. 第三章 LINUX文件系统 第三节 EXT2文件系统

  17. LINUX的磁盘文件系统 • 引导块：在文件系统的开头，通常为一个扇区，存放引导程序，用于读入并启动操作系统。 • 超级块：用于记录文件系统的管理信息。特定的文件系统定义了特定的超级块。 • inode区：一个文件（或目录〕占据一个索引节点。第一个索引节点是该文件系统的根节点。利用根节点，可以把一个文件系统挂在另一个文件系统的非叶节点上。 • 数据区：存放文件数据或者管理数据(如一级间址块，二级间址块等〕。

  18. EXT2体系结构

  19. 块组（block group） • 保存关于文件系统的备份信息（超级块和所有组描述符）。当某个组的超级块或inode受损时，这些信息用来恢复文件系统。 • 块位图(block bitmap)记录本组内各个数据块的使用情况，每一位(bit)对应于一个数据块，0表示空闲，非0表示已分配。 • inode位图(inode bitmap)的作用类似于块位图，它记录inode表中inode的使用情况。

  20. 块组（block group） • inode表(inode table)保存本组所有的inode。EXT2应用inode描述文件，一个inode对应一个文件，每个inode对应一个唯一的inode号。inode既定义文件内容在外存空间的位置，也定义了对文件的存取权限、文件修改时间、文件类型等信息。 • 数据块(data blocks)则是真正的文件数据区。为文件分配存储空间以块为单位。

  21. EXT2超级块 • 每个块组（Block Group）均包含一个相同的超级块。一般，只有块组0的超级块才读入内存，其它块组的超级块仅作为备份。 • 外存中的超级块，参见文件ext2_super.doc • 内存中的超级块，参见文件ext2_super.doc

  22. EXT2组描述符（group discriptor) • 每个块组(Block Group)都有一个组描述符来描述它 • 所有的组描述符在每个块组中都有备份 • 组描述符一个挨一个存放，构成了组描述符表。

  23. 组描述符的结构

  24. EXT2的inode • 文件系统的每个文件或目录（看作一种特殊文件）由一个inode描述，且只能由一个inode描述。 • 属于同一块组(Block Group)的inode保存在同一inode表中，与该组的inode位图一一对应。 • 外存中的inode，参见文件ext2_inode.doc • 内存中的inode，参见文件ext2_inode.doc

  25. inode关于数据块的寻址

  26. EXT2的目录 • 目录是关于文件的存取路径的特殊文件 • 一个目录文件就是一个目录项的列表，每一个目录项都有一个数据结构来描述： struct ext2_dir_entry { __u32 inode; /* 该目录项的inode号， 用它可以查找inode表中对应的inode */ __u16 rec_len; /* 目录项的长度 */ __u16 name_len; /* 文件名长度，最长255 */ char name[EXT2_NAME_LEN]; /* 文件名 */ }

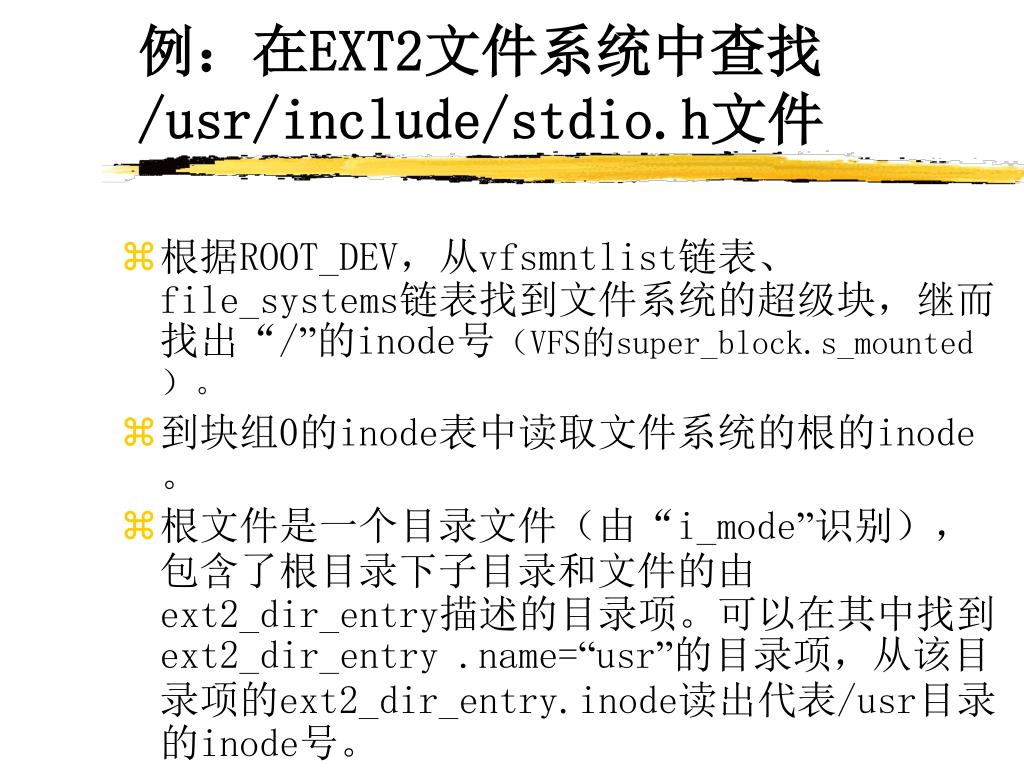

  27. 例：在EXT2文件系统中查找/usr/include/stdio.h文件 • 根据ROOT_DEV，从vfsmntlist链表、file_systems链表找到文件系统的超级块，继而找出“/”的inode号（VFS的super_block.s_mounted）。 • 到块组0的inode表中读取文件系统的根的inode。 • 根文件是一个目录文件（由“i_mode”识别），包含了根目录下子目录和文件的由ext2_dir_entry描述的目录项。可以在其中找到ext2_dir_entry .name=“usr”的目录项，从该目录项的ext2_dir_entry.inode读出代表/usr目录的inode号。
