  1. Andre Opstal

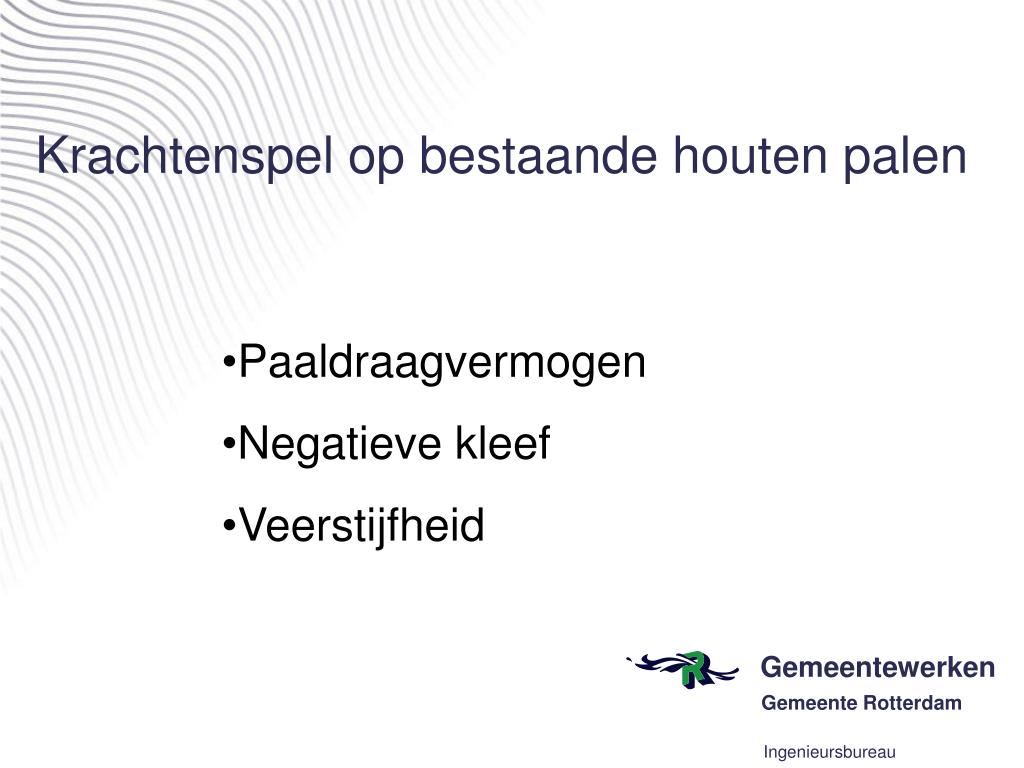

  2. Paaldraagvermogen • Negatieve kleef • Veerstijfheid Krachtenspel op bestaande houten palen

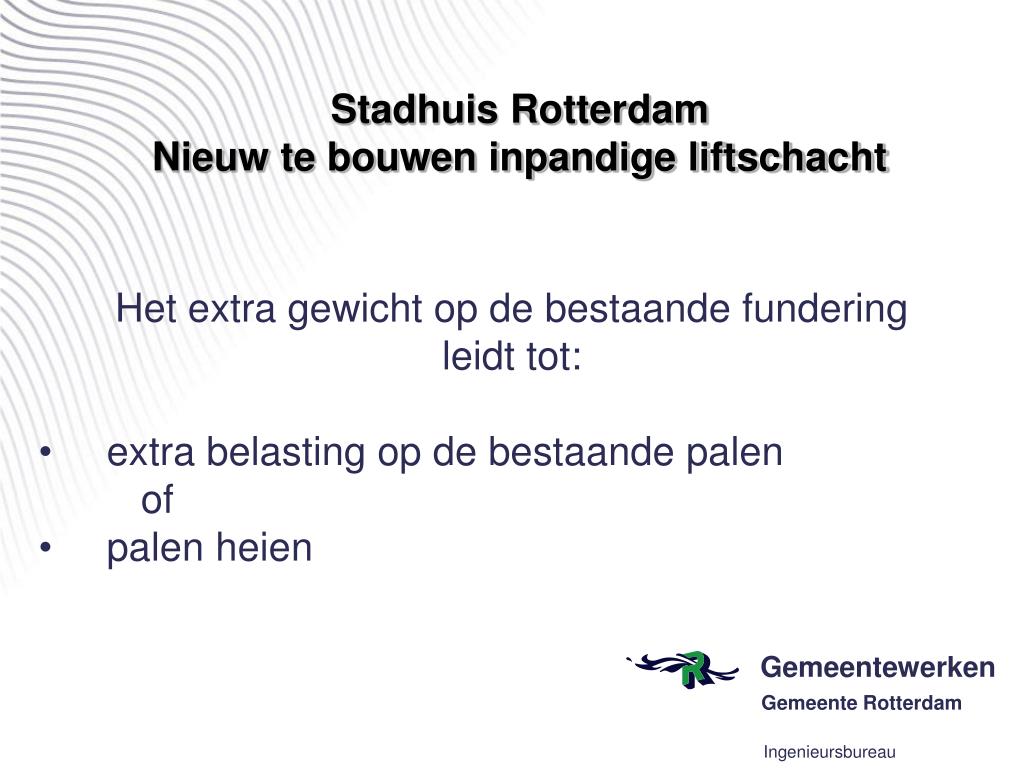

  3. Stadhuis RotterdamNieuw te bouwen inpandige liftschacht Het extra gewicht op de bestaande fundering leidt tot: extra belasting op de bestaande palen of palen heien

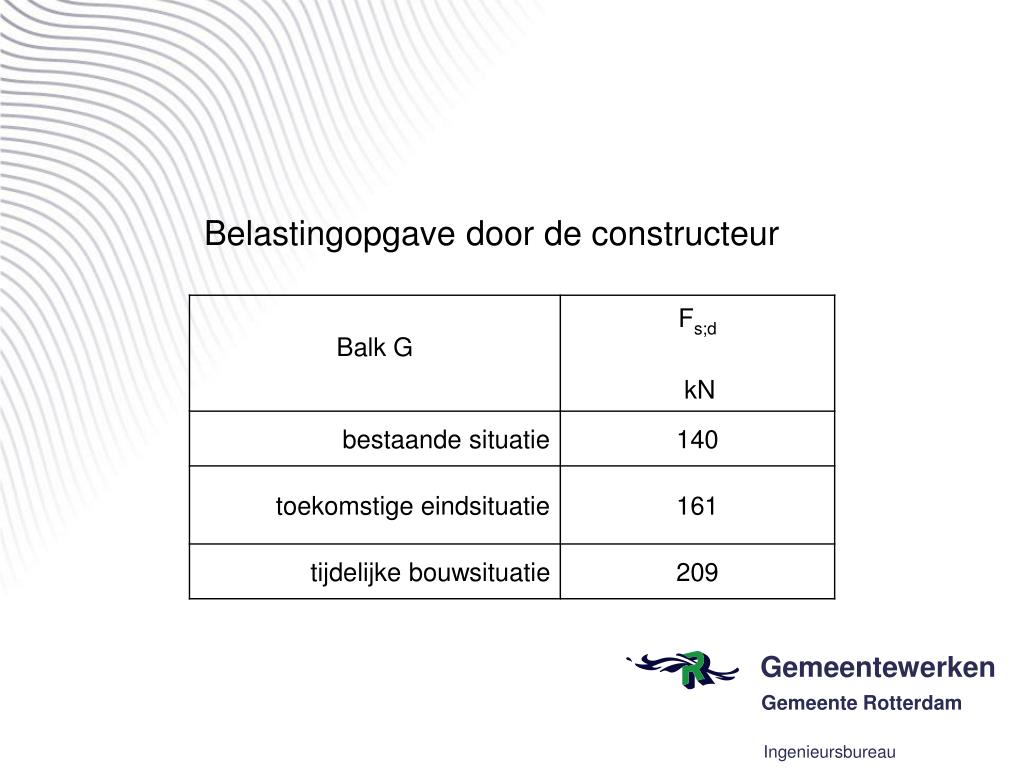

  4. Belastingopgave door de constructeur

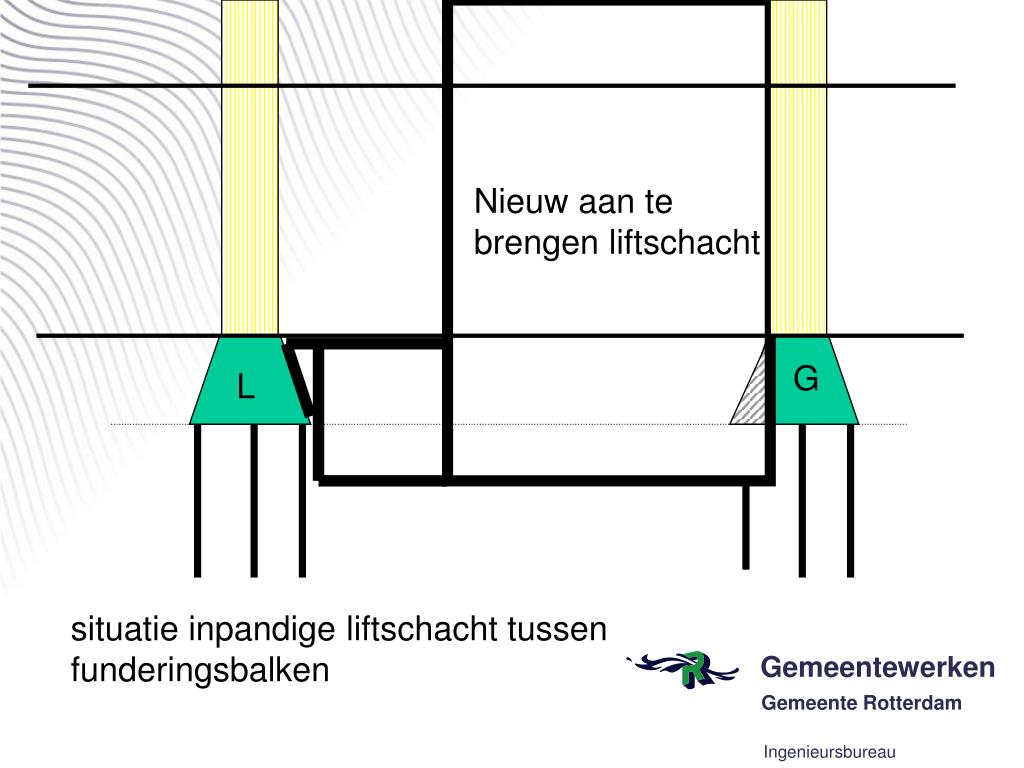

  5. Nieuw aan te brengen liftschacht G L situatie inpandige liftschacht tussen funderingsbalken

  6. Extra belasting op de bestaande paalfundering liftschacht conclusies q N/m1 q N/m1 q+ dq N/m1 onderkeldering

  7. Palen deformeren (bezwijken) liftschacht conclusies q N/m1 q N/m1 q+ dq N/m1 X X X X X X X X

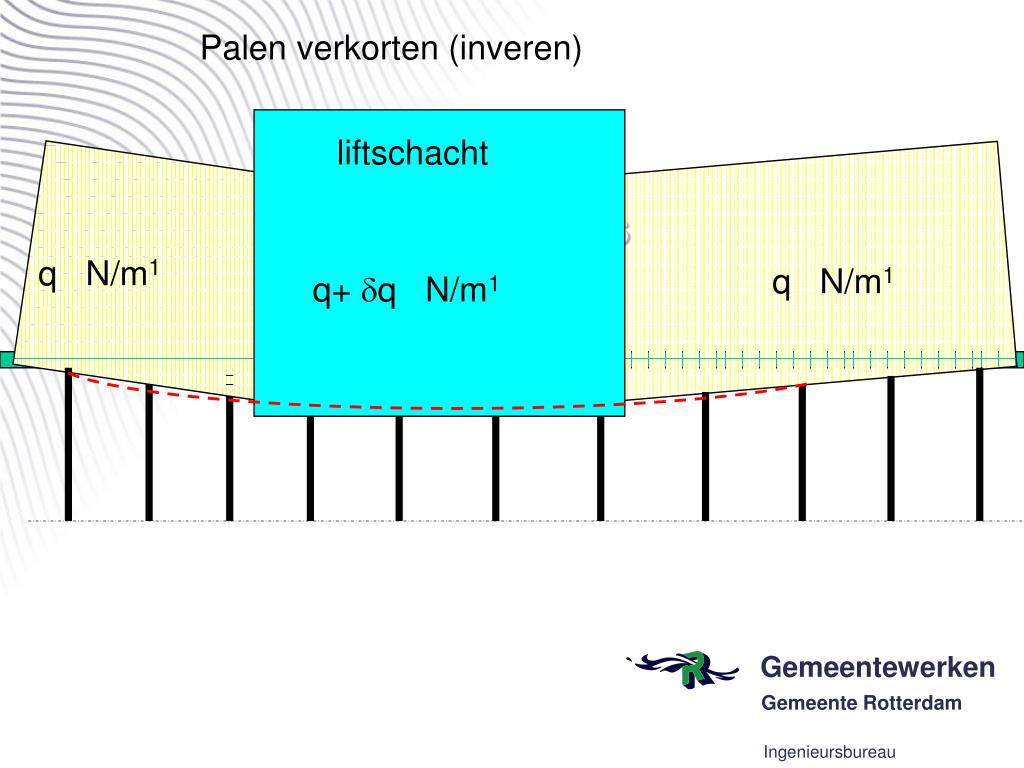

  8. Palen verkorten (inveren) liftschacht conclusies q N/m1 q N/m1 q+ dq N/m1

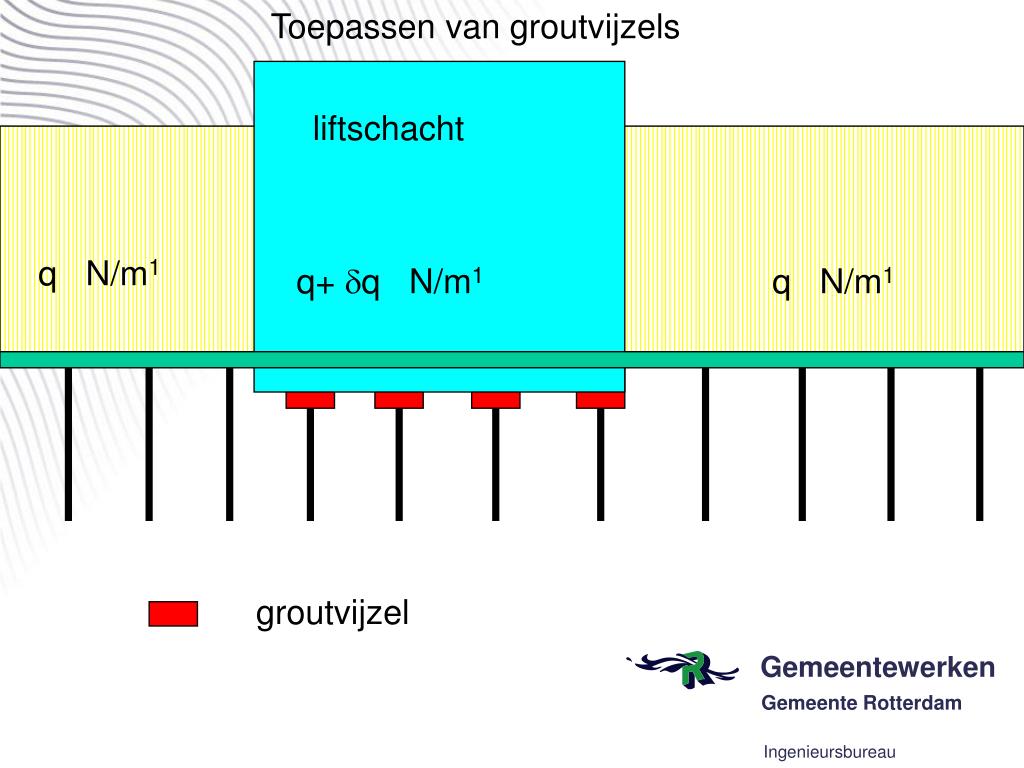

  9. Toepassen van groutvijzels liftschacht conclusies q N/m1 q+ dq N/m1 q N/m1 groutvijzel

  10. situatie na sloop van een deel van de fundering

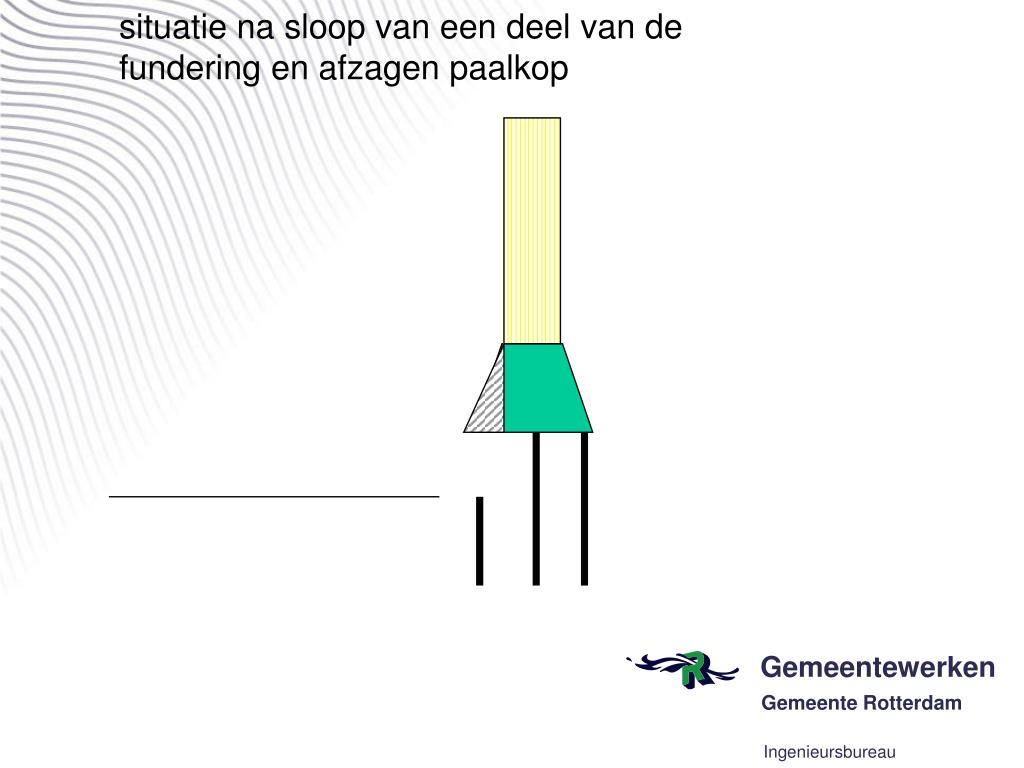

  11. situatie na sloop van een deel van de fundering en afzagen paalkop

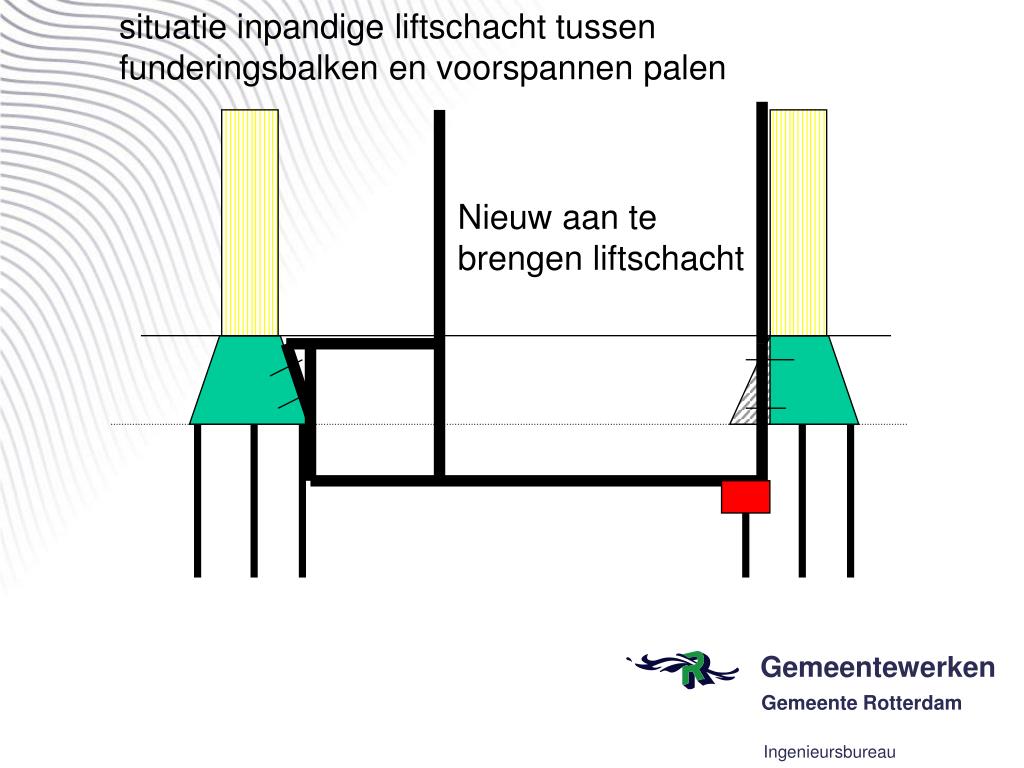

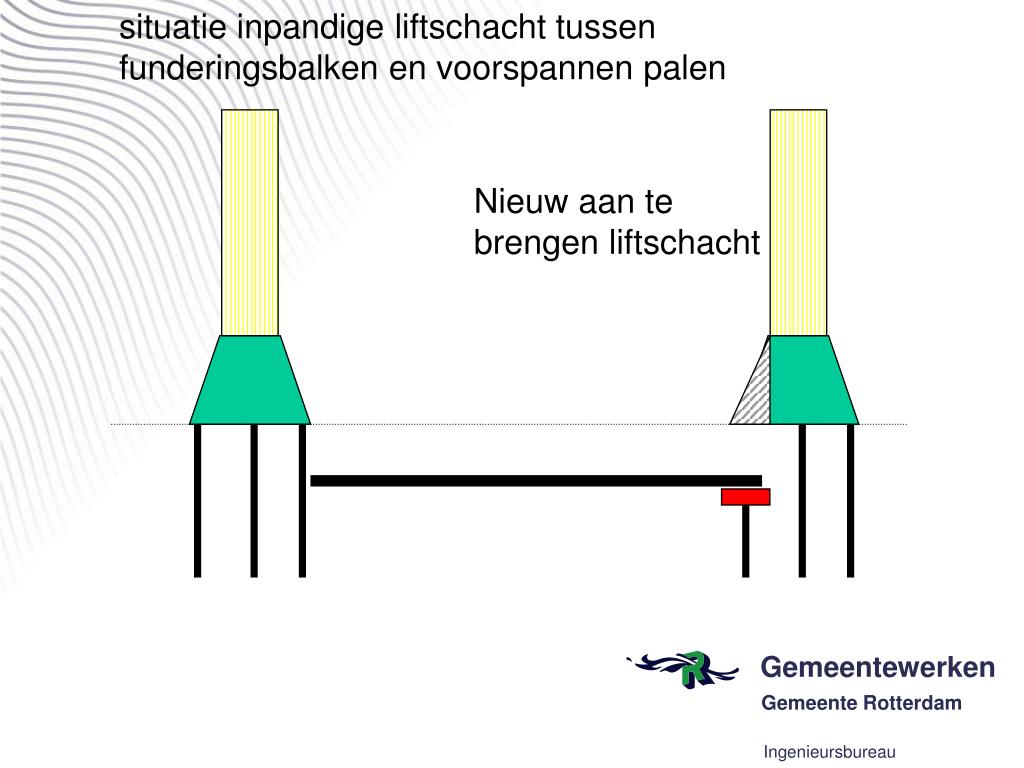

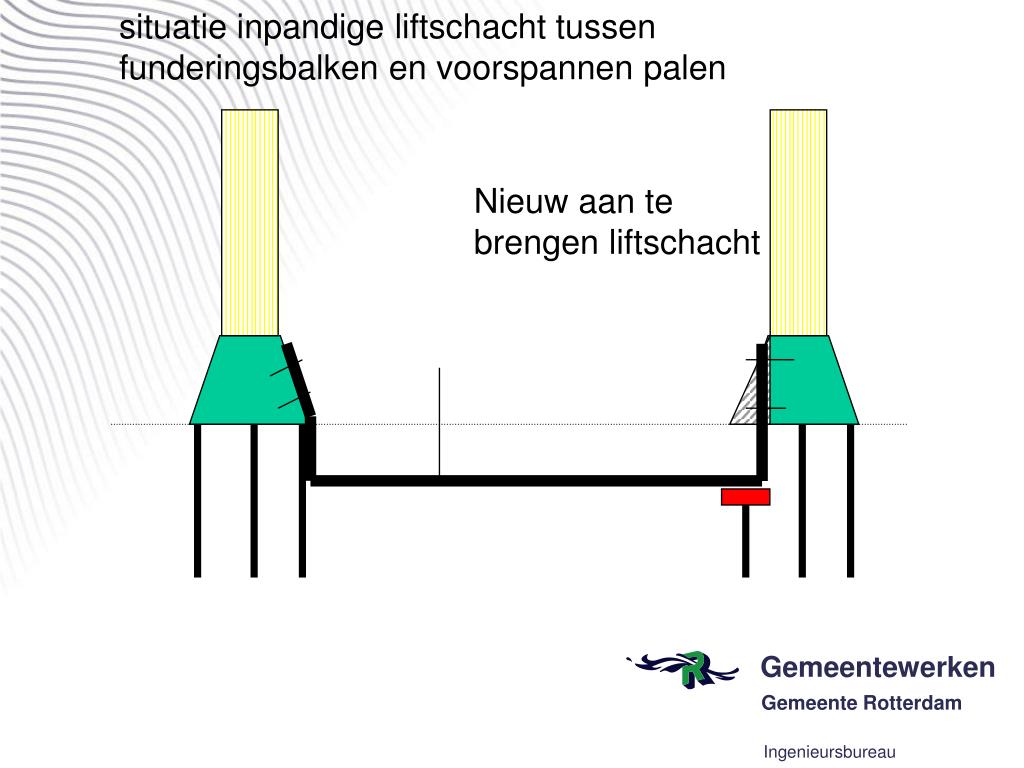

  12. situatie inpandige liftschacht tussen funderingsbalken en voorspannen palen Nieuw aan te brengen liftschacht

  13. situatie inpandige liftschacht tussen funderingsbalken en voorspannen palen Nieuw aan te brengen liftschacht

  14. situatie inpandige liftschacht tussen funderingsbalken en voorspannen palen Nieuw aan te brengen liftschacht

  15. situatie inpandige liftschacht tussen funderingsbalken en voorspannen palen Nieuw aan te brengen liftschacht

  16. Weergave situaties F Fo Fo F+dF Slaglengte groutvijzel

  17. Proefbelasten!!

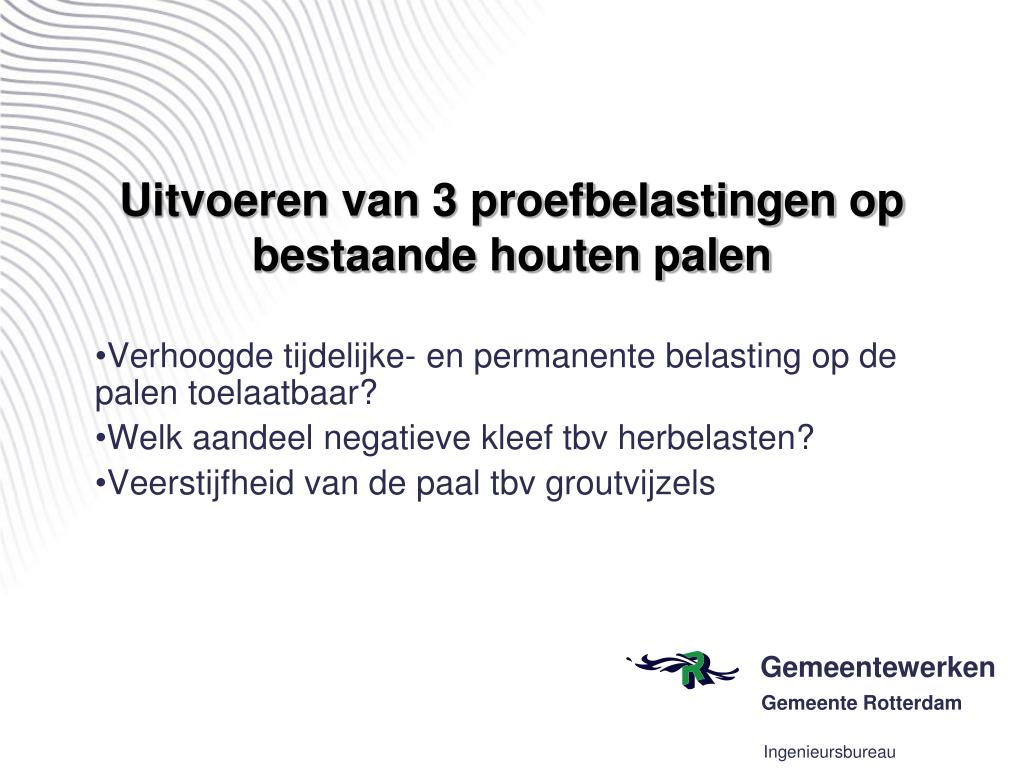

  18. Uitvoeren van 3 proefbelastingen op bestaande houten palen Verhoogde tijdelijke- en permanente belasting op de palen toelaatbaar? Welk aandeel negatieve kleef tbv herbelasten? Veerstijfheid van de paal tbv groutvijzels

  19. Randvoorwaarde De paal mag niet tot aan het bezwijkstadium worden belast. Fmax = 360 kN

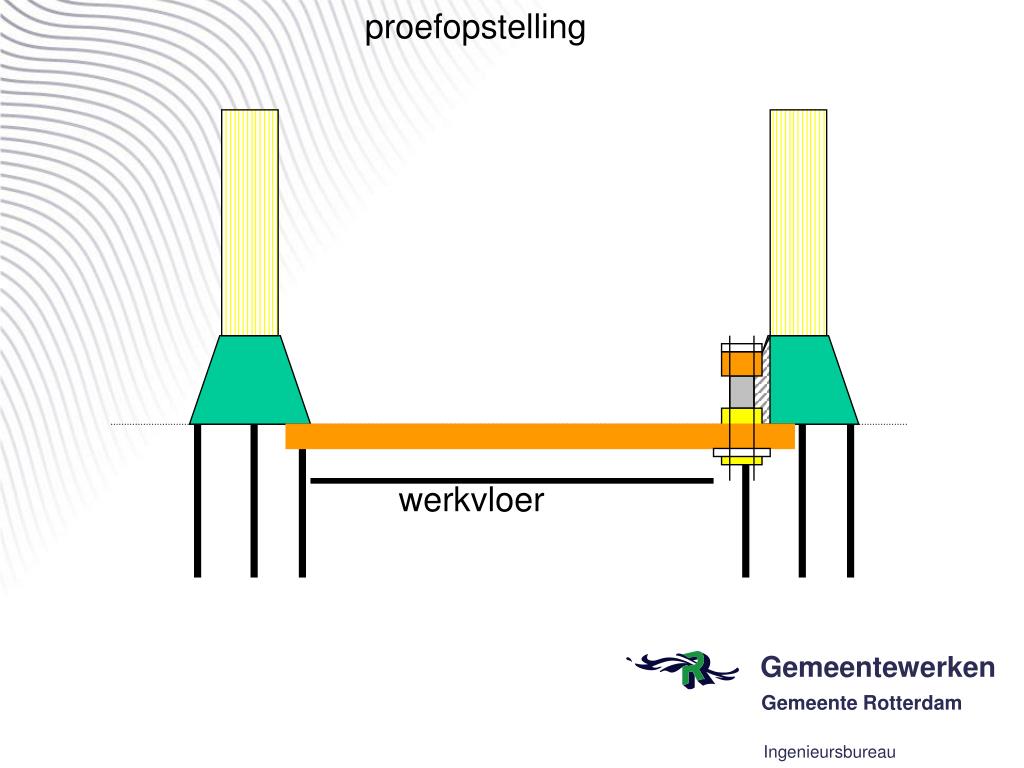

  20. proefopstelling werkvloer

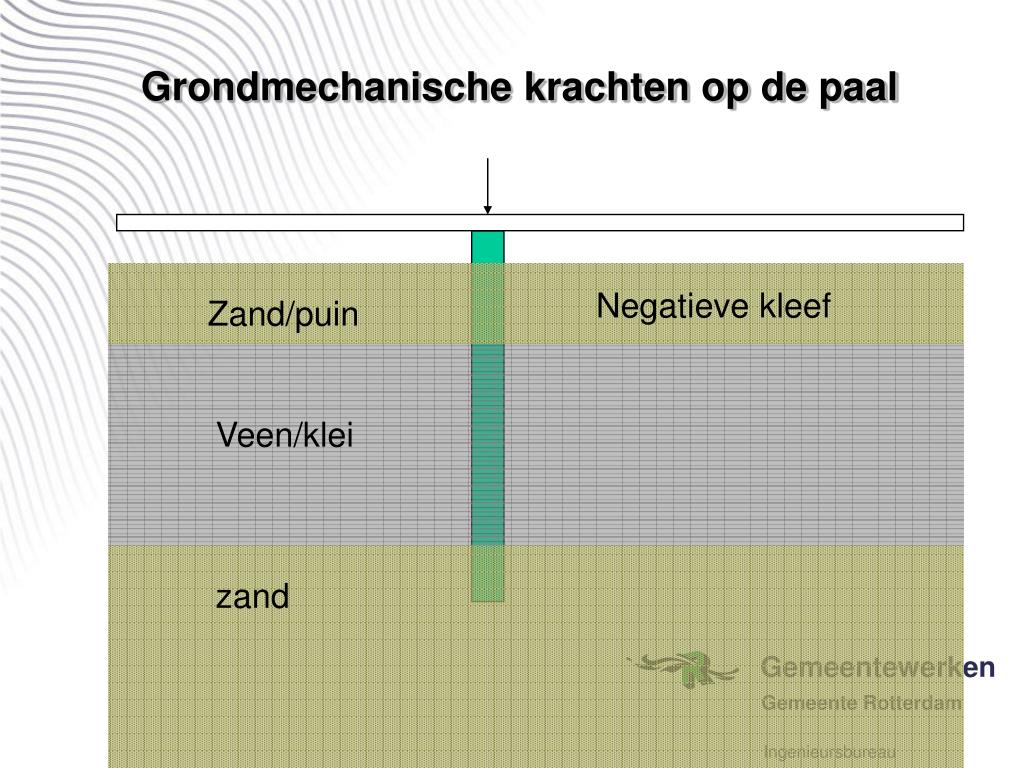

  21. Grondmechanische krachten op de paal Negatieve kleef Zand/puin Veen/klei zand

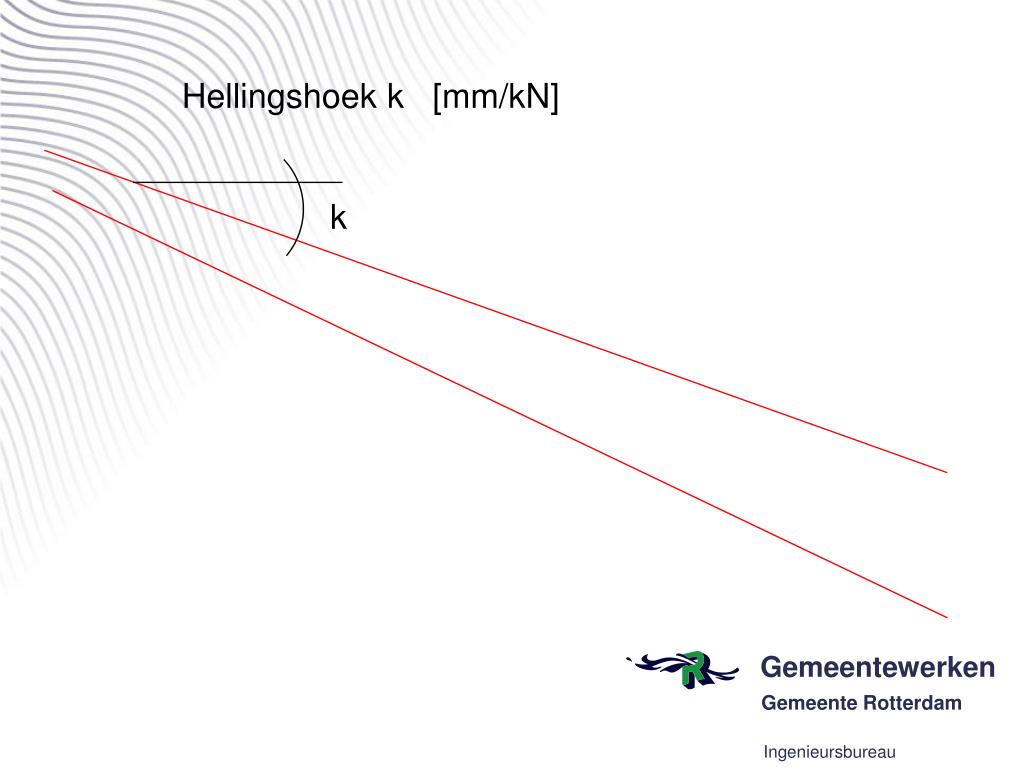

  22. Hellingshoek k [mm/kN] k

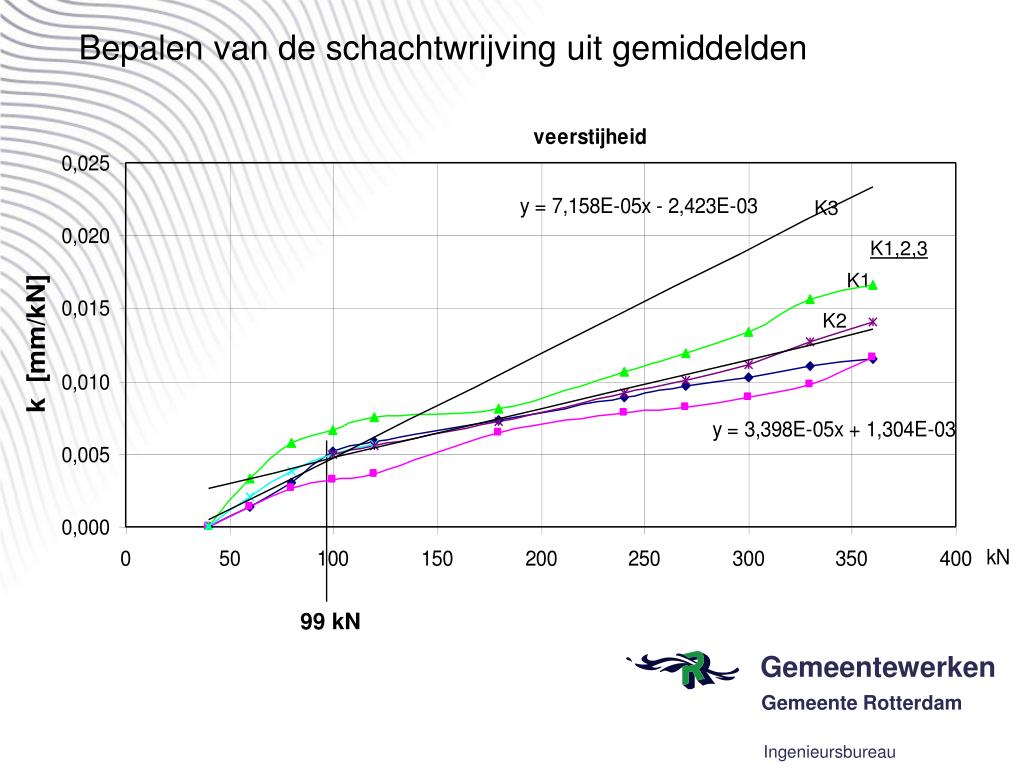

  23. Bepalen van de schachtwrijving uit gemiddelden K3 K1,2,3 K1 K2 99 kN

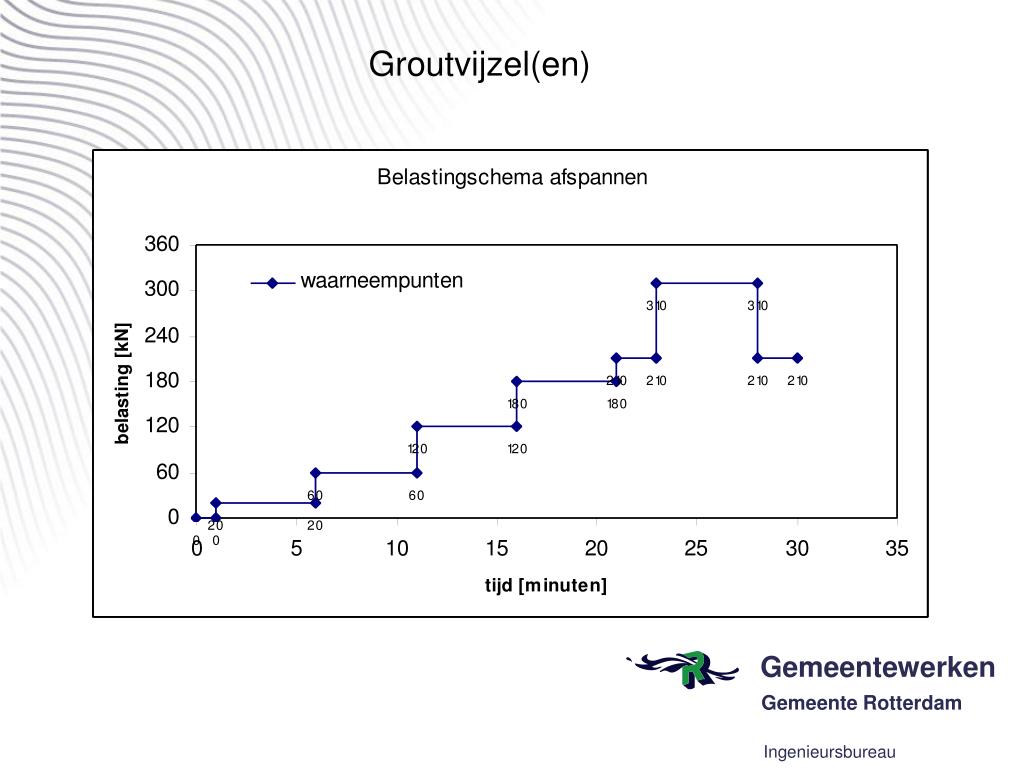

  24. Groutvijzel(en)

  25. Last zakking tijdens het op druk brengen van de palen

  26. Bepalen van de schachtwrijving uit gemiddelden K3 K1,2,3 K1 K2 0,009 99 kN 210 kN

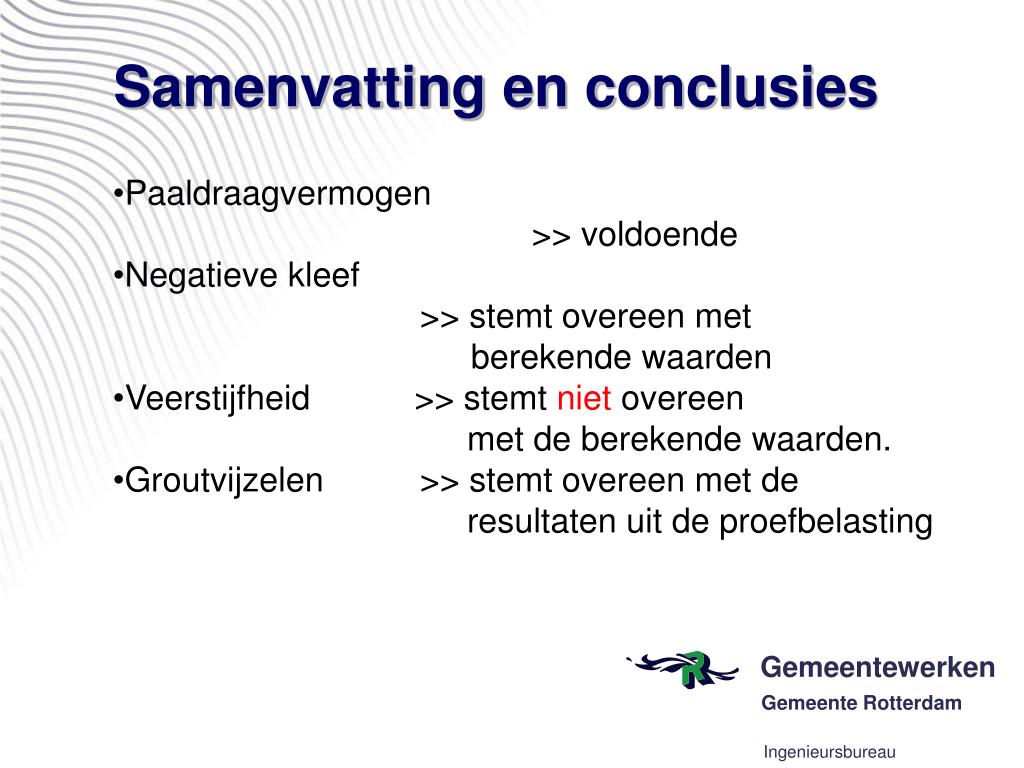

  27. Samenvatting en conclusies • Paaldraagvermogen • >> voldoende • Negatieve kleef • >> stemt overeen met • berekende waarden • Veerstijfheid >> stemt niet overeen • met de berekende waarden. • Groutvijzelen >> stemt overeen met de resultaten uit de proefbelasting

  28. Dit is de gefundeerde aanpak van Gemeentewerken Rotterdam Dank voor uw aandacht Namens uw gastheer voor volgend jaar op 20 januari 2009

  29. ?

  30. Tot ziens op 20 januari 2009
