第 5 章 单片机的最小系统与外部扩展

第 5 章 单片机的最小系统与外部扩展. 5.1 单片机最小系统. 概念： 所谓单片机的 最小系统 ，就是指在尽可能少的外部电路的条件下，形成一个可以独立工作的单片机系统。 如 8051 在加上相应的 复位 和 振荡 电路后就构成了一个最小系统，而对于 8031 还需要扩展 外部程序存储器 才能构成最小系统 。. 5.1 单片机最小系统. 外部振荡方式. 内部振荡方式. 5.1.1 时钟电路. 电容 C 01 ,C 02 起稳定振荡频率，快速起振的作用，一般为 20~100pF 。这种方式所得的时钟信号稳定，实用较多。.

kiara
Download Presentation

第 5 章 单片机的最小系统与外部扩展

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第5章 单片机的最小系统与外部扩展

  2. 5.1 单片机最小系统 概念： 所谓单片机的最小系统，就是指在尽可能少的外部电路的条件下，形成一个可以独立工作的单片机系统。 如8051在加上相应的复位和振荡电路后就构成了一个最小系统，而对于8031还需要扩展外部程序存储器才能构成最小系统。 第五章 单片机的最小系统与外部扩展

  3. 5.1 单片机最小系统 第五章 单片机的最小系统与外部扩展

  4. 外部振荡方式 内部振荡方式 5.1.1 时钟电路 电容C01,C02起稳定振荡频率，快速起振的作用，一般为20~100pF。这种方式所得的时钟信号稳定，实用较多。 把外部已有的时钟信号引入单片机，适用来使单片机的时钟与外部信号同步。 第五章 单片机的最小系统与外部扩展

  5. 5.1.3 引脚及片外总线结构 51系列单片机的引脚有两种：40脚(8031/ 51/32/52)和20脚(89C2051/1051)。 第五章 单片机的最小系统与外部扩展

  6. 接外部晶体的引脚，当单片机采用外部时钟信号时，XTAL1接地，XTAL2接外部时钟信号接外部晶体的引脚，当单片机采用外部时钟信号时，XTAL1接地，XTAL2接外部时钟信号 复位引脚，Vcc掉电后，此引脚可接备用电源，在低功耗条件下保持内部RAM的数据 程序存储器允许，输出外部程序存储器的选通信号，取指令期间，PSEN的频率为振荡周期的1/6，但如果此期间如果有访问外部数据存储器的操作，则有一个及其周期内的PSEN不出现。 5.1.3 引脚及片外总线结构 第五章 单片机的最小系统与外部扩展

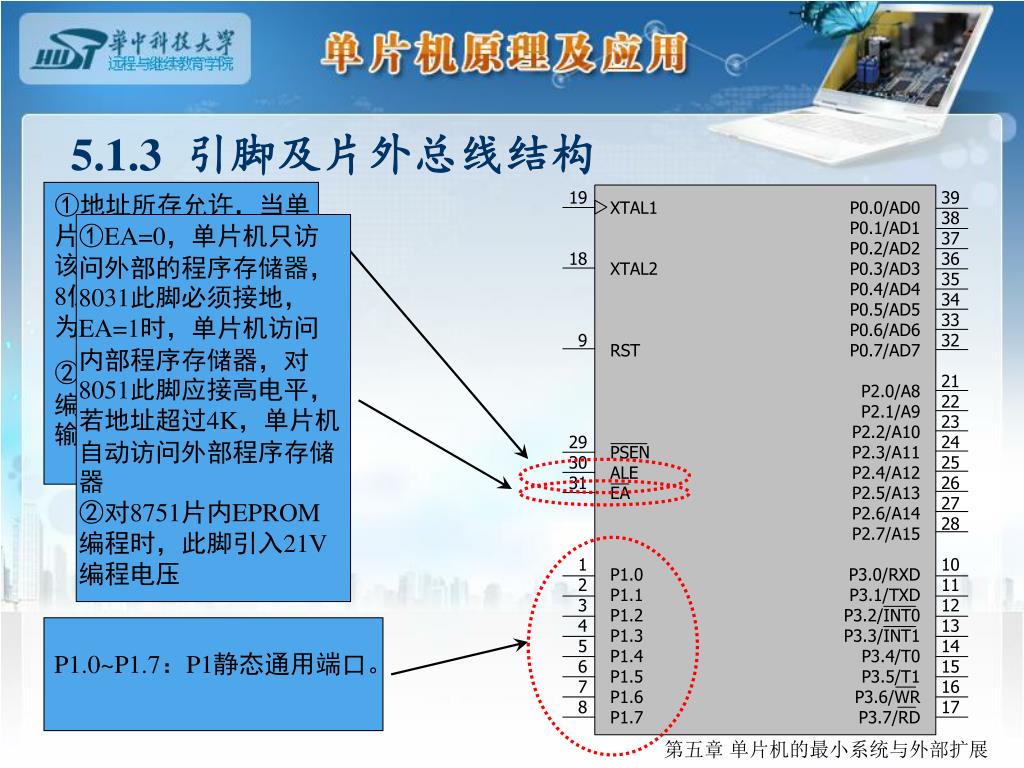

  7. ①地址所存允许，当单片机访问外部存储器时，该引脚用来锁存P0的低8位地址。ALE的频率为时钟振荡频率的1/6①地址所存允许，当单片机访问外部存储器时，该引脚用来锁存P0的低8位地址。ALE的频率为时钟振荡频率的1/6 ②对8751片内EPROM编程时，编程脉冲由此输入 ①EA=0，单片机只访问外部的程序存储器，8031此脚必须接地，EA=1时，单片机访问内部程序存储器，对8051此脚应接高电平，若地址超过4K，单片机自动访问外部程序存储器 ②对8751片内EPROM编程时，此脚引入21V编程电压 P1.0~P1.7：P1静态通用端口。 5.1.3 引脚及片外总线结构 第五章 单片机的最小系统与外部扩展

  8. P0.0~P0.7：P1静态通用端口 P2.0~P2.7：P2动态端口 P3.0~P3.7：P3双功能静态端口 5.1.3 引脚及片外总线结构 第五章 单片机的最小系统与外部扩展

  9. 5.1.3 引脚及片外总线结构 单片机的引脚除了电源，复位，时钟输入、用户I/O外，其余管脚是为实现系统扩展而设置的。这些引脚构成MCS-51单片机片外三总线结构，即： ①地址总线(AB)：地址总线宽为16位，因此，其外部存储器直接寻址为64K字节，16位地址总线由P0口经地址锁存器提供低8位地址(A0至A7）；P2口直接提供高8位地址(A8至A15)。 ②数据总线(DB)：数据总线宽度为8位，由P0提供。 ③控制总线(CB)：由P3口的第二功能状态和4根独立控制线RESET、EA、ALE、PSEN组成。 第五章 单片机的最小系统与外部扩展

  10. 地 址 总 线 (AB) 控 制 总 线 (CB) 数 据 总 线 (DB) 5.1.3 引脚及片外总线结构 第五章 单片机的最小系统与外部扩展

  11. 5.2 单片机外部扩展 1. 系统的扩展一般有以下几方面的内容： ① 外部程序存储器的扩展。 ② 外部数据存储器的扩展。 ③ 输入/输出接口的扩展。 ④ 管理功能器件的扩展(如定时器/计数器、键盘/显示器、中断优先级编码器等)。 第五章 单片机的最小系统与外部扩展

  12. 5.2.1 芯片与地址总线的连接 2. 芯片地址线与地址总线连接 存储器或者I/O芯片的地址线：地址线的数目由芯片的容量决定。 容量(Q)与地址线数目(N)满足关系式：Q=2N。 存储器芯片的地址线与单片机的地址总线(A0~A15)按由低位到高位的顺序顺次相接。 MCS-51单片机总线宽度(16位)，在片外可扩展的存储器最大容量为64 KB，片外外可扩展的程序存储器与数据存储器分别为64 KB。 第五章 单片机的最小系统与外部扩展

  13. 5.2.1 芯片与地址总线的连接 3. 芯片的片选线与地址总线连接 存储器芯片的选择有两种方法: 线选法和译码法。 1. 线选法 所谓线选法, 就是直接以系统的地址线作为存储器芯片的片选信号, 为此只需把用到的地址线与存储器芯片的片选端直接相连即可。 2. 译码法 所谓译码法就是使用地址译码器对系统的片外地址进行译码, 以其译码输出作为存储器芯片的片选信号。 第五章 单片机的最小系统与外部扩展

  14. 5.2.2 芯片与数据总线的连接 直接将存储器或者I/O接口芯片的数据线(8位)连接单片机的8位数据总线即可。 第五章 单片机的最小系统与外部扩展

  15. Thank You !
