Presentation Transcript

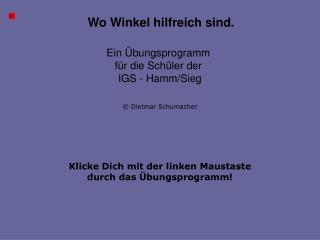

slide1

Wo Winkel hilfreich sind.

Ein Übungsprogramm

für die Schüler der

IGS - Hamm/Sieg

© Dietmar Schumacher

Klicke Dich mit der linken Maustaste durch das Übungsprogramm!

slide2

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Schneiden sich 2 Geraden, so entstehen vier Winkel.

Gegenüberliegende Winkel sind gleich groß.

Man nennt sie Scheitelwinkel.

Zwei nebeneinander liegende Winkel nennt man

Nebenwinkel.

Nebenwinkel ergänzen sich zu 180°.

slide3

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Werden zwei Parallelen von einer Geraden geschnitten, so gibt es zu jedem Winkel, der an der einen Parallelen entsteht, einen zugehörigen gleich großen Winkel an der

anderen Parallelen.

Die zusammengehörenden und gleich eingefärbten Winkel nennt man Stufenwinkel,

sie sind gleich groß.

slide4

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Werden zwei Parallelen von einer Geraden geschnitten, so gibt es zu jedem Winkel, der an der einen Parallelen entsteht, einen zugehörigen gleich großen Winkel an der

anderen Parallelen. Die Winkel sind jeweils durch die Gerade getrennt.

Diese hier gleich eingefärbten Winkel nennt man Wechselwinkel, weil sie die Seite der Gerade wechseln. Zusammengehörende Wechselwinkel sind gleich groß.

slide5

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Schneiden sich zwei Parallelenpaare mit

unterschiedlichem Abstand, so umschließen

sie ein Parallelogramm.

Im Parallelogramm sind gegenüberliegende

Winkel gleich groß, weil es Wechselwinkel

sind.

Die Summe der Innenwinkel im

Parallelogramm beträgt 360°.

Aufgabe:

In einem Parallelogramm sind die innen liegenden stumpfen Winkel je 120°. Wie groß ist ein

innen liegender spitzer Winkel?

Lösung:

Die Summe der innen liegenden stumpfen Winkel beträgt 240°. Beide spitze Innenwinkel zusammen

haben also 360° - 240° = 120°. Da beide gleich groß sind, ist ein spitzer Winkel also 60°.

slide6

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Aufgabe:

In einem Parallelogramm ist der Winkel a = 100°.

Wie groß sind die übrigen eingezeichneten Winkel?

Lösung:

Grüne Winkel

Die grünen Winkel sind alle 100°, weil es sich

jeweils um Stufenwinkel handelt.

Gelbe Winkel

Gelbe Winkel ergänzen sich mit den grünen Winkeln zu 180°, weil es Nebenwinkel sind. Ein gelber

Winkel ist also: 180° - 100° = 80°. Alle gelben Winkel sind gleich, weil es jeweils Stufenwinkel sind.

Rote Winkel

Die roten Winkel sind jeweils Scheitelwinkel der grünen Winkel, und genau so groß, wie diese, also 100°.

Blaue Winkel

Die blauen Winkel sind jeweils Scheitelwinkel der gelben Winkel, und genau so groß, wie diese, also 80°.

slide7

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Schneiden sich zwei Parallelenpaare mit unterschiedlichem Abstand im rechten Winkel,

so umschließen sie ein Rechteck.

Das Rechteck ist eine Sonderform des Parallelogramms.

Wir wollen prüfen, ob die Winkelsumme der

Innenwinkel im Rechteck auch 360° beträgt.

Zur Prüfung färben wir die Innenwinkel

des Rechtecks ein. Da alle gleich groß

sind, erhalten sie auch die gleiche Farbe.

Die Summe der Innenwinkel im Rechteck

beträgt 360°.

slide8

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Schneiden sich zwei Parallelenpaare mit gleichem Abstand im rechten Winkel,

so umschließen sie ein Quadrat.

Das Quadrat ist eine Sonderform des Parallelogramms.

Wir wollen prüfen, ob die Winkelsumme der

Innenwinkel im Quadrat auch 360° beträgt.

Zur Prüfung färben wir die Innenwinkel

des Quadrats ein. Da alle gleich groß

sind, erhalten sie auch die gleiche Farbe

Die Summe der Innenwinkel im Quadrat

beträgt auch 360°.

slide9

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Gegeben ist das Dreieck ABC.

Durch den Eckpunkt C zeichne ich eine Parallele zur Grundseite AB. Diese Parallele bildet mit den

Seiten des Dreiecks zwei Winkel.

C

A

B

Ich zeichne die Winkel des Dreiecks farbig ein.

Der gelbe Winkel zwischen Parallele und Seite BC ist Wechselwinkel zum Winkel im Punkt B.

Der grüne Winkel zwischen Parallele und Seite AC ist Wechselwinkel zum Winkel im Punkt A.

Diese beiden Wechselwinkel ergänzen sich mit dem Winkel in C zu 180°.

Die Winkelsumme der Innenwinkel des Dreiecks beträgt 180°.

slide10

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Gegeben ist das Dreieck ABC.

Durch den Eckpunkt C zeichne ich eine Parallele zur Grundseite AB. Diese Parallele bildet mit den

Seiten des Dreiecks zwei Winkel.

C

A

B

Ich zeichne die Winkel des Dreiecks farbig ein.

Der rote Winkel zwischen Parallele und Seite BC ist Wechselwinkel zum Winkel im Punkt B.

Der grüne Winkel zwischen Parallele und Seite AC ist Wechselwinkel zum Winkel im Punkt A.

Diese beiden Wechselwinkel ergänzen sich mit dem gelben Winkel in C zu 180°.

Die Winkelsumme der Innenwinkel des Dreiecks beträgt also auch hier 180°.

slide11

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Wenn zwei nicht parallele Geraden durch ein Parallelenpaar geschnitten werden,

entsteht ein Trapez mit den Eckpunkten ABCD.

Es ist zu prüfen, ob die Winkelsumme der

Innenwinkel im Trapez auch 360° beträgt.

Zur Prüfung färben wir die Innenwinkel

des Trapez unterschiedlich ein.

D

C

Die eingefärbten Winkel ergänzen sich zu 360°.

B

A

Die Winkelsumme der Innenwinkel des Parallelogramms beträgt also auch hier 360°.

slide12

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Wir zeichnen in ein gegebenes Parallelogramm ABCD eine Diagonale ein. Sie teilt das

Parallelogramm in zwei Dreiecke.

Zu der Diagonalen zeichnen wir zwei Parallelen, die

durch die freien Eckpunkte des Parallelogramms

laufen.

C

D

Ich zeichne im Dreieck 1 die Innenwinkel farbig ein.

Der rote Winkel unterhalb der Parallelen bei Punkt D

ist Wechselwinkel zum roten Winkel bei Punkt A.

Dreieck 1

Dreieck 2

Der gelbe Winkel unterhalb der Parallelen bei Punkt D

ist Wechselwinkel zum gelben Winkel bei Punkt C.

A

B

Diese beiden Wechselwinkel ergänzen sich mit

dem grünen Winkel in D zu 180°.

Ich zeichne im Dreieck 2 die Innenwinkel farbig ein.

Diese beiden Wechselwinkel ergänzen sich mit

dem hellblauen Winkel in B zu 180°.

Der rote Winkel unterhalb der Parallelen bei Punkt B

ist Wechselwinkel zum roten Winkel bei Punkt C.

Die Summe der Innenwinkel beider Dreiecke

ergeben 360°, also ist auch die Summe der

Innenwinkel des Parallelogramms 360°.

Der gelbe Winkel unterhalb der Parallelen bei Punkt B

ist Wechselwinkel zum gelben Winkel bei Punkt A.

slide13

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Wir zeichnen in ein beliebiges Viereck ABCD eine Diagonale ein. Sie teilt das Viereck

in zwei Dreiecke.

D

Zu der Diagonalen zeichnen wir zwei Parallelen, die

durch die freien Eckpunkte des Vierecks laufen.

Ich zeichne im Dreieck 1 die Innenwinkel farbig ein.

C

Dreieck 1

Der grüne Winkel unterhalb der Parallelen bei Punkt D

ist Wechselwinkel zum grünen Winkel bei Punkt A.

Der gelbe Winkel unterhalb der Parallelen bei Punkt D

ist Wechselwinkel zum gelben Winkel bei Punkt C.

Dreieck 2

A

Diese beiden Wechselwinkel ergänzen sich mit

dem roten Winkel in D zu 180°.

B

Ich zeichne im Dreieck 2 die Innenwinkel farbig ein.

Diese beiden Wechselwinkel ergänzen sich mit

dem gelben Winkel in B zu 180°.

Der rote Winkel unterhalb der Parallelen bei Punkt B

ist Wechselwinkel zum roten Winkel bei Punkt C.

Die Summe der Innenwinkel beider Dreiecke

ergeben 360°, also ist auch die Summe der

Innenwinkel des beliebigen Vierecks 360°.

Der blaue Winkel unterhalb der Parallelen bei Punkt B

ist Wechselwinkel zum blauen Winkel bei Punkt A.

slide14

Scheitelwinkel, Nebenwinkel, Wechselwinkel und Stufenwinkel

Zwei Halbgeraden mit gleichen Ursprung

werden von drei parallelen Geraden geschnitten,

die auf einer der Halbgeraden senkrecht stehen.

Bestimme die Größe der entstandenen Winkel,

wenn groß ist.

Lösung:

Die gelben Winkel sind alle 130° groß, weil sie Stufenwinkel sind.

Die roten Winkel sind ebenfalls Stufenwinkel, also alle gleich groß.

Die blauen Winkel sind alle 90°, weil die Parallelen senkrecht auf einer Halbgeraden stehen.

Da die roten Winkel auch gleichzeitig Nebenwinkel der gelben Winkel sind,

kann man ihre Größe ermitteln, weil sich Nebenwinkel an Geradenschnittpunkten

zu 180° ergänzen. (180° - 130° = 50°).

Den grünen Winkel kann man auch berechnen, weil die Winkelsumme der

Innenwinkel im Dreieck 180° beträgt. (180° – 90° – 50° = 40°)
