MR リップル測定

MR リップル測定. 遅い取り出し打ち合わせ　 2008 年 4 月 11 日 ハドロンビームライン SubGr. 　清道明男. QFX 電磁石磁場測定 3/12 夜準備、 3/13 測定 偏向電磁石磁場測定 4/2 準備、 4/3-4 測定. 偏向電磁石リップル測定. D ３電源棟の偏向電磁石. リップル測定. 各電流設定（ 3,10,20,30GeV ）で FFT 解析データと Raw データ収集 リップルの主成分： 150Hz の倍数、（ 900Hz, 1800Hz ） FFT 解析データ

khuyen
Download Presentation

MR リップル測定

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

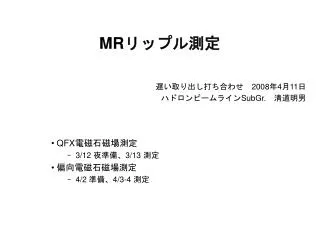

  1. MRリップル測定 遅い取り出し打ち合わせ　2008年4月11日 ハドロンビームラインSubGr.　清道明男 QFX電磁石磁場測定 3/12 夜準備、3/13 測定 偏向電磁石磁場測定 4/2 準備、4/3-4 測定

  2. 偏向電磁石リップル測定 • D３電源棟の偏向電磁石 Akio Kiyomichi

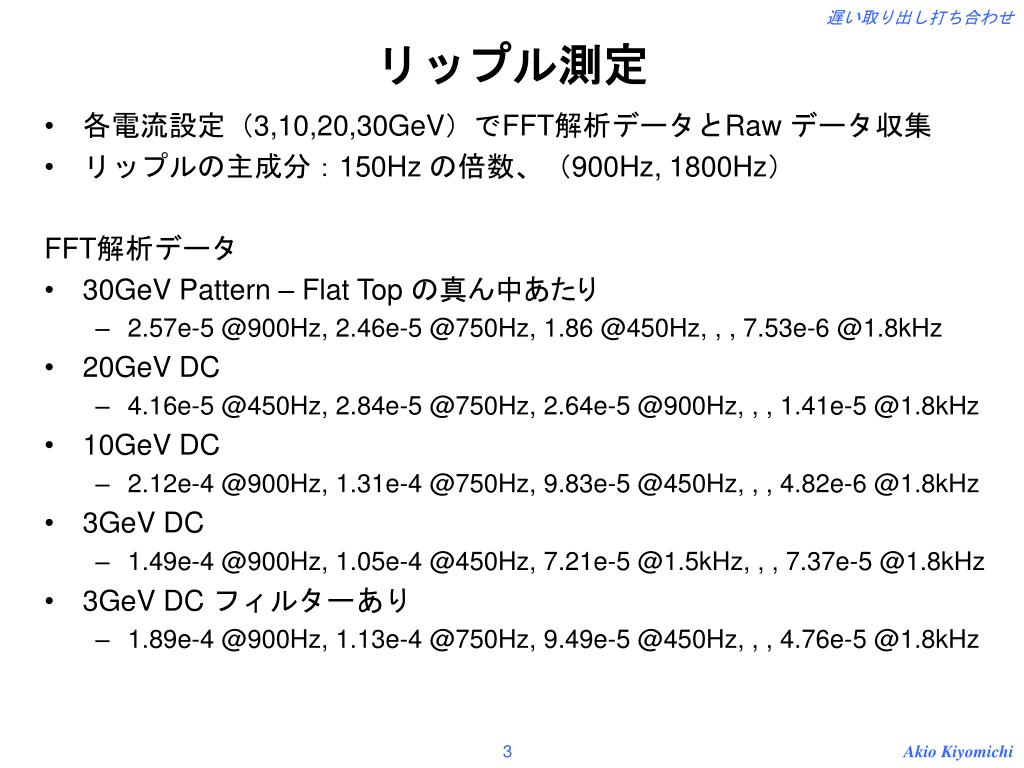

  3. リップル測定 • 各電流設定（3,10,20,30GeV）でFFT解析データとRaw データ収集 • リップルの主成分：150Hz の倍数、（900Hz, 1800Hz） FFT解析データ • 30GeV Pattern – Flat Top の真ん中あたり • 2.57e-5 @900Hz, 2.46e-5 @750Hz, 1.86 @450Hz, , , 7.53e-6 @1.8kHz • 20GeV DC • 4.16e-5 @450Hz, 2.84e-5 @750Hz, 2.64e-5 @900Hz, , , 1.41e-5 @1.8kHz • 10GeV DC • 2.12e-4 @900Hz, 1.31e-4 @750Hz, 9.83e-5 @450Hz, , , 4.82e-6 @1.8kHz • 3GeV DC • 1.49e-4 @900Hz, 1.05e-4 @450Hz, 7.21e-5 @1.5kHz, , , 7.37e-5 @1.8kHz • 3GeV DC フィルターあり • 1.89e-4 @900Hz, 1.13e-4 @750Hz, 9.49e-5 @450Hz, , , 4.76e-5 @1.8kHz Akio Kiyomichi

  4. FFTアナライザ • 3GeV DCでのみ、ローパスフィルター設置 • フィルター　R=220W , 10mF フィルターあり フィルターなし Akio Kiyomichi

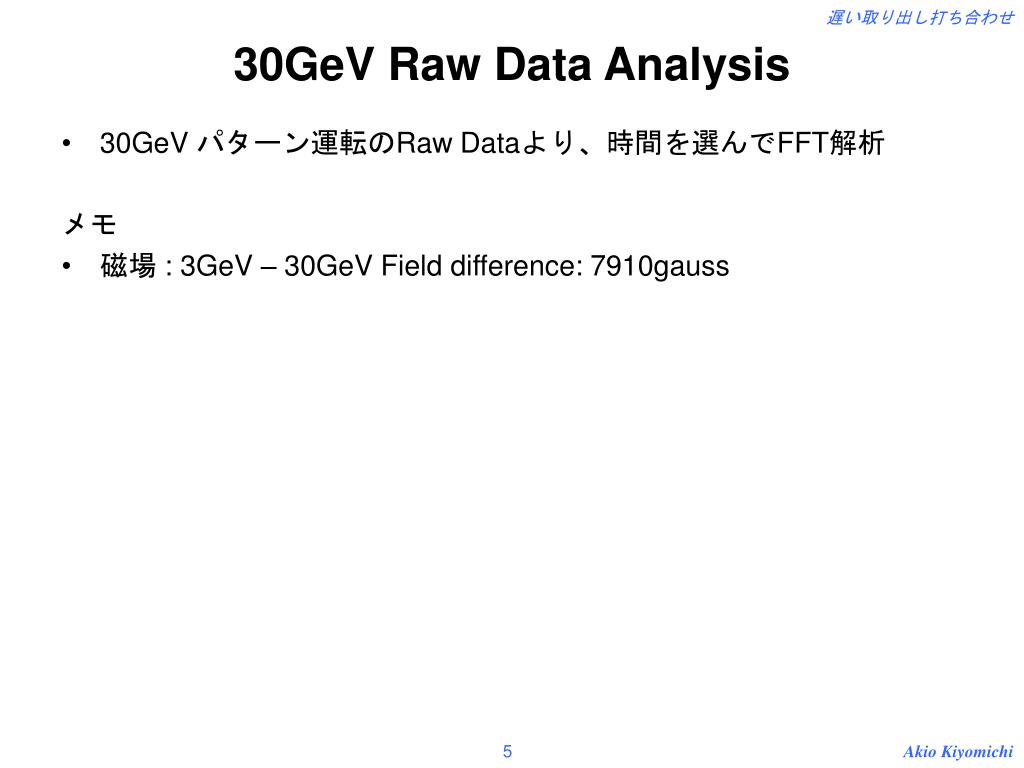

  5. 30GeV Raw Data Analysis • 30GeV パターン運転のRaw Dataより、時間を選んでFFT解析 メモ • 磁場 : 3GeV – 30GeV Field difference: 7910gauss Akio Kiyomichi

  6. 30GeV パターン運転 Akio Kiyomichi

  7. 30GeV パターン：Flat Top FT に60gauss位 の変動がある Akio Kiyomichi

  8. FT center : 0-40kHz[lin] Akio Kiyomichi

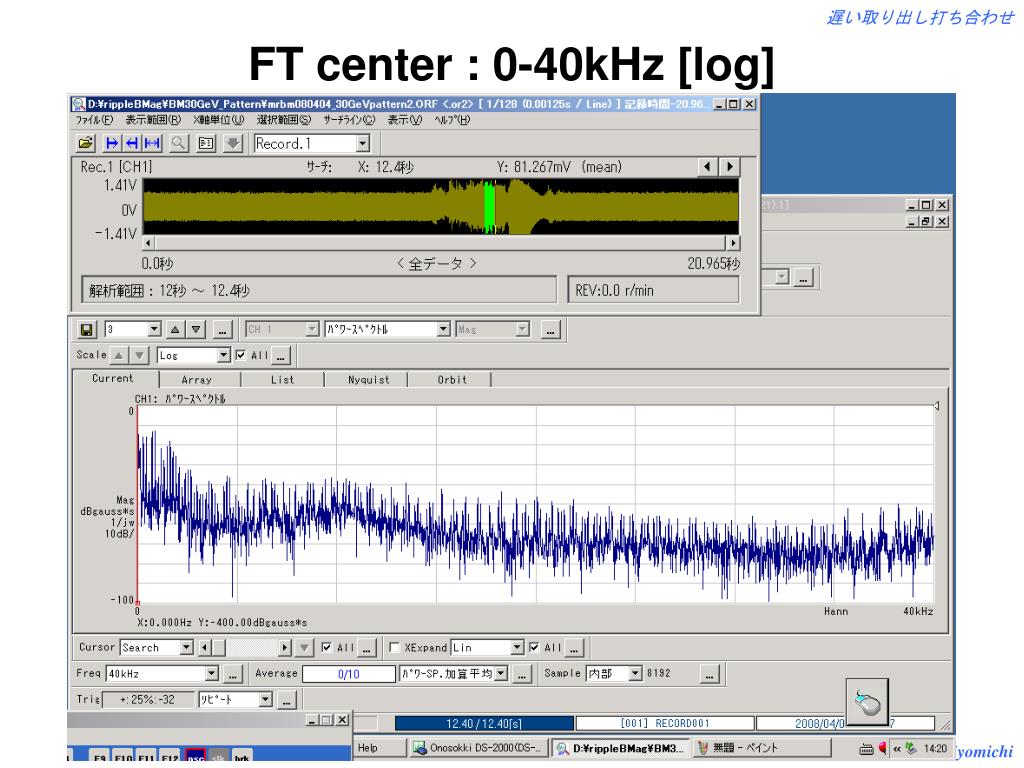

  9. FT center : 0-40kHz [log] Akio Kiyomichi

  10. FT center List Akio Kiyomichi

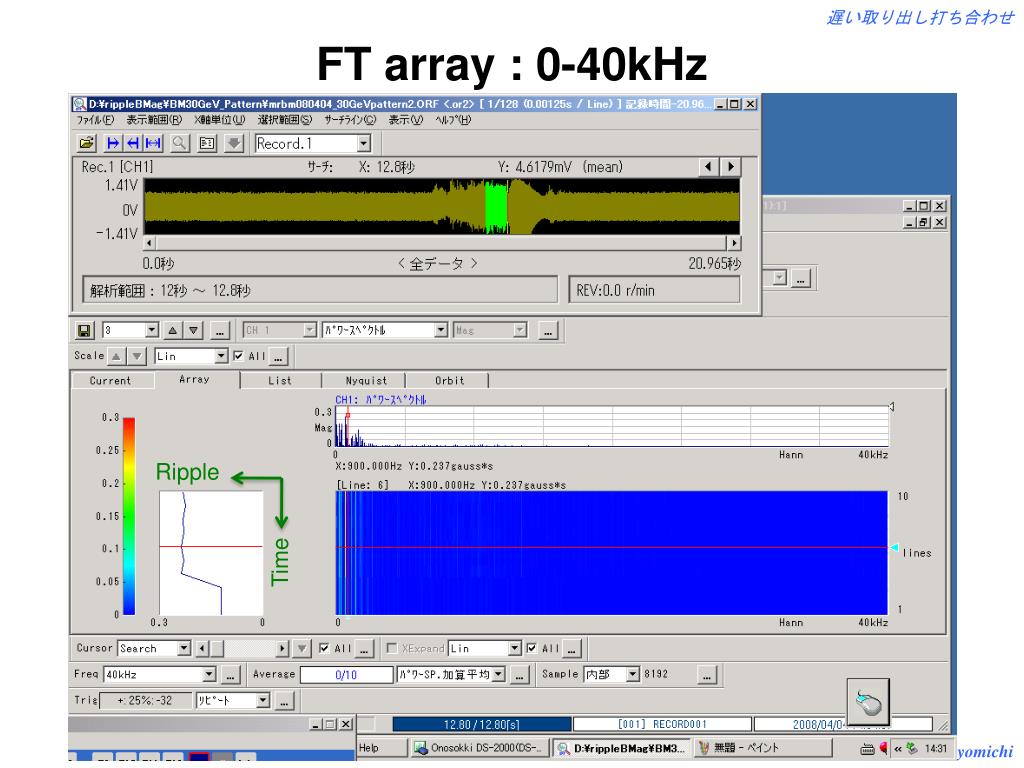

  11. FT array : 0-40kHz Ripple Time Akio Kiyomichi

  12. FT array : 0-5kHz Ripple Time 900Hz Akio Kiyomichi

  13. FT wide array Flat Top Ripple Time 900Hz Akio Kiyomichi

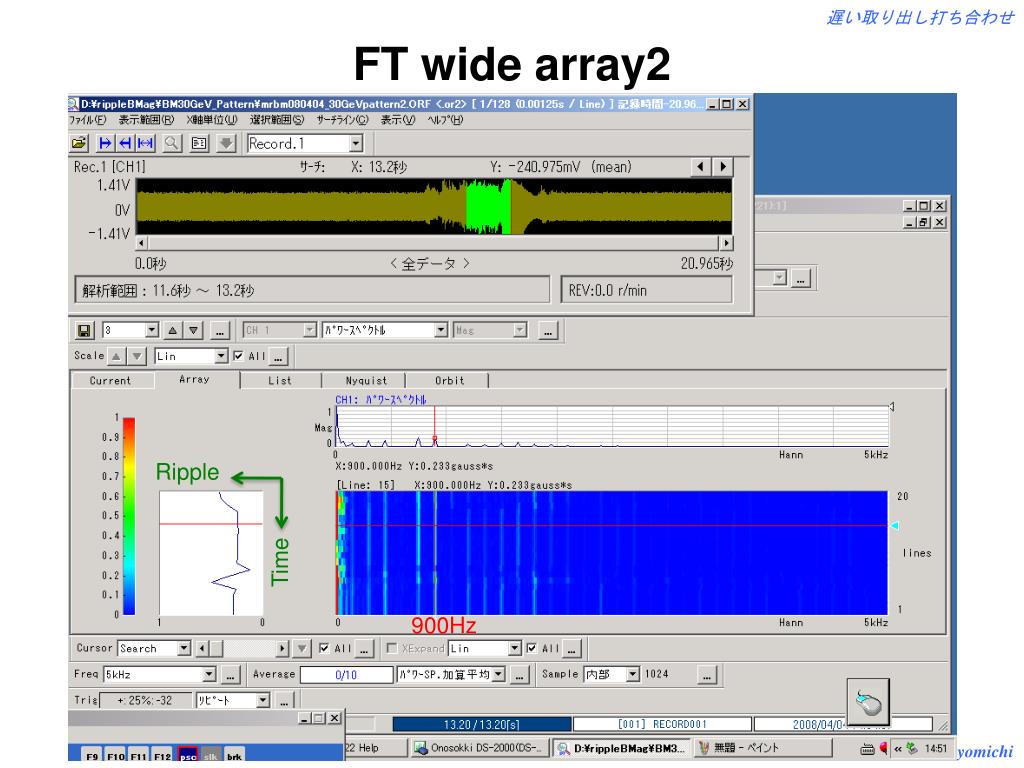

  14. FT wide array2 Ripple Time 900Hz Akio Kiyomichi

  15. Acceleration (3 to 30GeV) Ripple Time 900Hz Akio Kiyomichi
