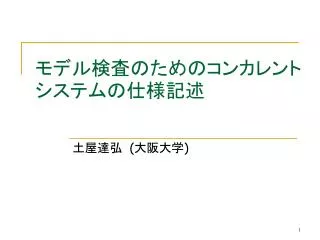

  1. モデル検査のためのコンカレントシステムの仕様記述モデル検査のためのコンカレントシステムの仕様記述 土屋達弘 (大阪大学)

  2. 日本語でよめるモデル検査関連の文献 • 米田，梶原，土屋，ディペンダブルシステム，共立出版，2005. • 電子情報通信学会ハンドブック／知識ベース，７群１編「ソフトウェア基礎」 • 土屋，菊野，”モデル検査入門,” 計測と制御，2009. • 他．Amazonで検索

  3. モデル検査とは • 形式的検証手法 • 2007 Turing Award(Clarke, Emerson, Sifakis)  • 入力: 設計 + 特性 (仕様) • 出力: Yes or No • 方法: 状態探索 モデル検査器 状態機械 設計 Yes No (＋反例) 特性 (仕様)

  4. コンカレントシステムとは • 並行に処理が実行されるシステム • 通常は停止しない (リアクティブシステム) • 講演者の教育経験 • 大阪大学・大学院前期課程 • 組込み適塾 • プログラムを中心に講義

  5. マルチスレッドのプログラム例：Java プログラム public class MutualExclusion extends Thread { static volatile int t = 1; int id; MutualExclusion(int id) { this.id = id; } public static void main(String[] args) { new MutualExclusion(0).start(); new MutualExclusion(1).start(); } public void run() { while (true) { while (t != id); // Critical Section t = 1 - t; } } }

  6. 状態遷移モデル • 状態遷移モデル • 初期状態集合 • 遷移関係(遷移集合) 状態：(pc0, pc1, t) 0,0,1 0: while (true) { 1: while (t != id); // CS 2: t = 1 - t; } } 0,0,0 1,0,1 0,1,1 0,1,0 1,0,0 2,0,0 1,1,1 1,1,0 0,2,1 2,1,0 1,2,1

  7. システムをどう記述するか • コード，擬似コード …  • 数式  • 分りやすさ • t = 1 • t = 1 – t • 証明のしやすさ • モデル検査（自動検証）のしやすさ TLA by Lamport

  8. 数式によるシステムの表現 • 状態とは？ • グラフ表現:頂点 数式表現:変数への付値 • 例．pc0 = 0, pc1 = 2, t = 1 • 遷移とは？ • グラフ表現:辺　 数式表現:変数とそのコピーへの付値 • 例．pc0 = 0, pc1 = 2, t = 1, pc‘0 = 1, pc‘1 = 2, t‘ = 1 • プライムつき変数は，次状態に対応 0,0,1 0,0,0 1,0,1 0,1,1 0,1,0 1,0,0 状態：(pc0, pc1, t) 2,0,0 1,1,1 1,1,0 0,2,1 2,1,0 1,2,1

  9. 変数と述語 • 変数 • 状態変数 • プライムつき状態変数 • 述語 ブール値をもつ式 • 状態述語: 状態変数上の述語 • 遷移述語: 状態変数，プライムつき状態変数上の述語

  10. 数式表現：状態集合 • 状態集合Sとは？ • 状態述語S S= True  sSが付値 • 状態集合Sと状態述語Sを同一視 • 例．初期状態集合 • I = {(pc0,pc1,t)=(0, 0, 0)} • 数式表現 I := pc0=0  pc1=0  t=0 0,0,1 0,0,0 1,0,1 0,1,1 0,1,0 1,0,0 2,0,0 1,1,1 1,1,0 0,2,1 2,1,0 1,2,1

  11. 数式表現：遷移関係 • 遷移関係T(遷移集合) とは？ • 遷移述語T T = True  (s, s’)Tが付値 • 例．状態変数:x (整数型)のみ • T := (x  3  x’ = x + 1)  (x > 3  x’ = x) x=0 x=1 x=2 x=3 x=4 x=5 x=6

  12. どう数式表現を得るか？ • コンカレントシステムの遷移関係を表す数式を，どうやってもとめればよいか？ • 数式は設計そのもの

  13. 動作の表現 • コンカレントシステム • 並行に処理が実行されるシステム • ひとつひとつの処理 Ti := Guardi Actioni • Guard: アクションが起こり得る条件を表す状態述語 • Action: 処理による変数値の変化を表す遷移述語

  14. 各処理の表現 Ti := Guardi Actioni • Guardi: アクションが起こり得る条件を表す状態述語 • Actioni: 処理による変数値の変化を表す遷移述語 • 例．「プロセス0はPCが0のとき，PCを1にする」 T1 := pc0=0  pc’0=1  pc’1=pc1 t’ =t 0: while (true) { 1: while (t != id); // CS 2: t = 1 - t; } } 0,0,1 0,0,0 1,0,1 0,1,1 0,1,0 1,0,0 2,0,0 1,1,1 1,1,0 0,2,1 2,1,0 1,2,1

  15. 動作全体の表現 • 各処理iに関する遷移集合 • Ti := Guard1 Action1 • 遷移関係全体 T :=T1 T2 …  Tn¬(Guard1 … Guardn )pc’0=pc0pc’1=pc1t’=t • 遷移関係はtotalでないといけない • どの状態についても次状態があること • テクニカルな理由による要求 実行できる命令がないなら「次状態 = 現状態」

  16. Stuttering遷移 • Stuttering遷移 • 同じ状態にとどまる遷移 • 遷移関係をtotalにする別の方法 T :=T1 T2 …  Tn pc’0=pc0pc’1=pc1t’=t • 遷移を付加しても，多くの性質は保存される Stuttering遷移: 「次状態 = 現状態」 0,0,1 0,0,0 1,0,1 0,1,1 0,1,0 1,0,0 2,0,0 1,1,1 1,1,0 0,2,1 2,1,0 1,2,1

  17. 擬似コード vs. 数式表現(Bakeryアルゴリズム) a = 0; b = 0; P1 { T: a = b + 1; W: wait (a < b || b = 0); C: go to T; } P2 { T: b = a + 1; W: wait (b < a || a = 0); C: go to T; }

  18. モデル検査とは • 形式的検証手法 • 入力: 設計 + 特性 (仕様) • 出力: Yes or No • 方法: 状態探索 モデル検査器 状態機械 設計 Yes No (＋反例) 特性 (仕様)

  19. モデル検査の簡単な歴史 • 1980頃 • 最初の研究成果 • 1990年代 • Partial Order Reduction -> SPIN • BDD (2分決定グラフ) -> SMV • 1998～ • SAT (充足可能性判定) • 2000年代中～後 • SMT 状態グラフを作成，探索 記号モデル検査状態機械を記号的に表現・操作

  20. BDDによる記号モデル検査 (1/2) • BDD: ブール式を表現するデータ構造 • 極めてコンパクトにブール式を表現 • 高速な演算処理アルゴリズムが存在 • 有限状態に限定すれば， • 状態変数→ブール変数 • 演算→ブール演算 • 述語→ブール式 f= x¬xy x 0 1 y 1 0 0 1

  21. BDDによる記号モデル検査 (1/2) • ブール式の演算で幅優先探索が可能 V: 状態変数集合，T： 遷移関係, S: 状態集合 • Sへ１歩でいける状態集合 Exist(T(V, V’)  S(V’)) • Sへ0歩か1歩でいける状態集合 S Exist(T(V, V’)  S(V’)) Exist(T, S) S S  Exist(T, S)

  22. NuSMVモデル検査器 DEFINE T1 := (pc1 = R) & (next(pc1) = W) & (next(a) = b + 1) & (next(pc2) = pc2) & (next(b) = b); W1 := (pc1 = W) & (a < b | b = 0) & (next(pc1) = C) & (next(pc2) = pc2) & (next(a) = a) & (next(b) = b); 　　・・・ TRANS T1 | W1 | C1 | T2 | W2 | C2 | STUT INIT pc1 = R & pc2 = R & a = 0 & b = 0

  23. SATを利用したモデル検査 • 充足可能性判定問題(SAT)　（拡張版） • 入力：ブール値をもつ式 • 出力：Yes or No • 条件：Yes の必要十分条件は，式をTrueにする変数への値の割り当て(付値 valuation)が存在すること • 例． • 入力: x, y Z, (x + y > 2)  ((x < 3) (y < 2)) • 出力:Yes (付値の例 x = 2, y = 1)

  24. SAT Solver /SMT (Satisfiability Modulo Theories) Solver • SAT Solver:ブール式の充足可能性判定器 • 高速なヒューリステックアルゴリズム • MiniSAT, Zchaff, Grasp, … • SMT Solver: 「ブール式＋背景理論」を扱う • Yices, CVC3, Z3,… • 種々の背景理論 （組み合わせても良い） • 配列，Linear Arithmetic (整数and/or実数の加減算大小比較)，ビットベクトル

  25. 有界モデル検査 • 初期状態からk回の状態遷移を検査 • k回の遷移をブール値の式で表現 I(0)  T(0,1) …  T(k-1,k)  (P(0)…P(k))充足可能⇒ 集合P中の状態に到達 • I(0): Iの各変数varをvar0に置き換え • T(i, i+1):Tの各変数varをvariに,var’をvari+1に置き換え

  26. 例． • I := x = 1 • T := (x  3  x’ = x + 1)  (x > 3  x’ = x) • I(0)  T(0,1) …  T(k-1,k)  (P(0)…P(k)) =  x0 =1  (x0 3  x1 = x0 + 1)  (x0 >3  x1 = x0) (x1 3  x2 = x1 + 1)  (x1 >3  x2 = x1) … (xk-1 3 xk = xk-1 + 1)  (xk-1>3  xk = xk-1) (P(x0) … P(xk)) 充足可能⇒集合P中の状態に到達

  27. 有界モデル検査の長短 • 長所 • 初期状態に近い状態を効率良く検証 • 充足する場合は速い （Bug Huntingに効果的） • メモリの消費量は比較的すくない • 短所 • 時間がかかる • 特にコンカレントシステムの場合→　Ogata et al. ATVA’04 • 完全な検証のためには大きなkが必要 • 式が大きくなり時間がかかるため検証が困難 • 十分なkを知るのが困難

  28. 上限kの解消: Induction • 目的: 性質Qが常に成立するか否かを判定 • 手法:以下の2条件を示す • 初期状態で性質Qがなりたつ • I(0)  Q(0)が充足不能 • 性質Qが成り立っているなら，次状態でも成り立つ • Q(0) T(0,1)  Q(1)が充足不能 • 1, 2 ⇒ Qが常になりたつ

  29. アナログ値の扱い • 実時間システム，ハイブリッドシステム • アナログの変数値をどう扱うか？ • 一定時間における増減をひとつの処理とみなす x_ON:= (at = ON)  t:(t  0  10x’ – 10x  t  5x’ – 5x  t)  (at’ = ON) ON  0.1x 0.2

  30. まとめ • 数式によるコンカレントシステムの記述とモデル検査 • コンカレントシステムの数式表現 • BDDによるモデル検査 • SAT/SMTソルバによるモデル検査

  31. MODULE main VAR pc1: {R, W, C}; pc2: {R, W, C}; a: 0..10; b: 0..10; DEFINE T1 := (pc1 = R) & (next(pc1) = W) & (next(a) = b + 1) & (next(pc2) = pc2) & (next(b) = b); W1 := (pc1 = W) & (a < b | b = 0) & (next(pc1) = C) & (next(pc2) = pc2) & (next(a) = a) & (next(b) = b); C1 := (pc1 = C) & (next(pc1) = R) & (next(pc2) = pc2) & (next(a) = a) & (next(b) = b); T2 := (pc2 = R) & (next(pc2) = W) & (next(b) = a + 1) & (next(pc1) = pc2) & (next(a) = b); W2 := (pc2 = W) & (b < a | a = 0) & (next(pc2) = C) & (next(pc1) = pc1) & (next(a) = a) & (next(b) = b) ; C2 := (pc2 = C) & (next(pc2) = R) & (next(pc1) = pc1) & (next(a) = a) & (next(b) = b); STUT := (next(pc1) = pc1) & (next(pc2) = pc2) & (next(a) = a) & (next(b) = b); TRANS T1 | W1 | C1 | T2 | W2 | C2 | STUT INIT pc1 = R & pc2 = R & a = 0 & b = 0 SPEC AG !(pc1 = C & pc2 = C)
