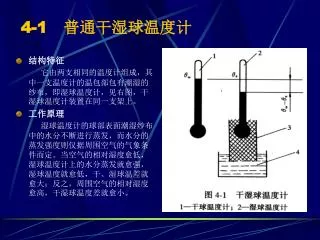

4-1 普通干湿球温度计

1. 4-1 普通干湿球温度计 • 结构特征 它由两支相同的温度计组成，其中一支温度计的温包部包有潮湿的纱布，即湿球温度计，见右图，干湿球温度计装置在同一支架上。 • 工作原理 湿球温度计的球部表面潮湿纱布中的水分不断进行蒸发，而水分的蒸发强度则仅据周围空气的气象条件而定。当空气的相对湿度愈低，湿球温度计上的水分蒸发就愈强，湿球温度就愈低，干、湿球温差就愈大；反之，周围空气的相对湿度愈高，干湿球温度差就愈小。

2. 4-3 露点湿度计 • 工作原理 测量湿在黄铜盒中注入乙醚的溶液，然后用橡皮鼓气球将空气打入黄铜盒中，当乙醚蒸发时即吸收了乙醚自身热量使温度降低，当空气中水蒸汽开始在镀镍黄铜盒外表面凝结时，插入盒中的温度计读数就是空气的露点。测出露点以后，再从水蒸气表中查处露点温度的水蒸气饱和压力PL和干球温度下饱和水蒸气的压力Pb，就能算出空气的相对湿度。 • 优缺点 当冷却表面上出现露珠的瞬间，需立即测定表面的温度，但一般不易测准，而容易造成较大的误差。

3. 4-4 光电式露点湿度计 • 工作原理 光电式露点温度计式采用光电原理直接测量气体露点温度的一种电测湿度计。它测定露点温度的原理与上述露点湿度计相同。 • 使用范围 测量准确度高、可靠，适用范围广，尤其是对低温与低温状态，更宜使用；而且还可测量高压、低温、低湿气体的相对湿度。但采样气体不得含有烟尘、油脂等污染物，否则会直接影响测量精度。

4. 4-5 氯化锂电阻湿度计 • 结构特征 氯化锂电阻湿度传感器分梳状和柱状两种形式。如右图所示，前者是梳状电极（金箔）镀在绝缘板上，后者是用两根平行的铂丝电极绕制在绝缘体上，利用多孔塑料聚乙烯醇作为胶合剂， 使氯化锂的溶液均匀 地附在绝缘板表面，多孔塑料能保证水蒸气和氯化锂溶液之间有良好的接触。 两根平行地铂丝本身并不接触，而依靠氯化锂盐溶液使两电极间构成导电回路。

5. 4-5 氯化锂电阻湿度计 • 适用范围 每一传感器地测量范围较窄（一般未15％～20％RH),故测量中应按测量范围要求，选用相应地量程。传感器使用交流电桥测量其阻值，不允许用直流电源，以防氯化锂溶液发生电解。最高使用温度55C,当大于55C时，氯化锂溶液将蒸发。使用环境应保持空气清洁，无粉尘、纤维等。

6. 4-7 高分子电容式湿度传感器 • 工作原理 这种传感器基本上是一个电容器，在高分子薄膜上的电极是很薄的金属微孔蒸发膜，水分子可通过两端的电极被高分子的薄膜吸附或释放。随着这种水分子吸附或释放，高分子薄膜的介电系数将发生相应的变化。因为介电系数随空气中的相对湿度变化而变化，所以只要测定电容C就可测得相对湿度。

7. 4-11 MgCr2O4-TiO2陶瓷湿度 传感器 • 结构特征 在MgCr2O4-TiO2陶瓷片的两面涂覆有多孔电极，金电极与引出线烧结在一起。为了减少测量误差，在陶瓷片的外围设置由镍烙丝制成的加热线圈，以便对器件加热清洗，排除恶劣气氛对器件的污染，整个器件安装在陶瓷基片上。电极引线一般采用铂－依合金。 • 注意事项 MgCr2O4-TiO2陶瓷湿度传感器在使用前，应先加热1分钟左右，以消除由于油污及各种有机蒸汽等的污染所引起的性能恶化。

8. 4-13 NiO陶瓷湿度传感器 • 工作原理 NiO陶瓷湿度传感器 就是利用其细微多孔本身对水分子吸附及释放的现象，从而使其电阻值发生变化的一种传感器。 • 优缺点及适用范围 它具有工作稳定性好、寿命较长的特点，对丙酮、苯等蒸汽有抗污染能力。由于在结构上加上了过滤层，所以相应时间较长，适合在空调系统中使用。

9. 4-16 金属氧化物湿度传感器 • 工作原理 它是利用Cr2O3、Fe2O3、Al2O3、Mg2O3、ZnO及TiO2等金属氧化物的细粉吸附水分后有极快的速干特性这一现象而研制出来的。 • 优缺点 这类传感器的特点是传感电阻的对数值与湿度呈线性关系，具有测湿范围及工作温度范围宽的优点，使用寿命在2年以上。

10. 4-17 饱和盐溶液湿度校正装置 • 工作原理 水的饱和蒸汽压是空气温度的函数，温度愈高饱和蒸汽压也愈高。当水中加入盐类后，溶液中水分的蒸发受抑制，而使其饱和蒸汽压降低，降低的程度和盐类的浓度有关。当溶液达到饱和后蒸汽压就不再降低，称此值为饱和盐溶液的饱和蒸汽压。对于相同温度下不同盐类饱和溶液的饱和蒸汽压是不相等的。每种盐溶液决定一种相对湿度，也就可免去测定饱和溶液的浓度。 • 注意事项 盐溶液要采用纯净蒸馏水和纯净的盐类制备，从低相对湿度用氯化锂溶液直到高相对湿度用硝酸钾溶液进行校正标定。
