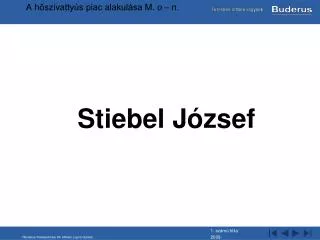

  1. Stiebel József A hőszivattyús piac alakulása M. o – n.

  2. Az előadás felépítése • Mi a passzív ház • Primer hőforrások helyzete a fűtéstechnikában • A magyarországi helyzet • Hőforrások, azok változási tendenciái • Fűtési módok változásai • Megtérülések

  3. Mi az a passzívház? • Minimális fűtési energiafelhasználás • Minimális fűtési hőszükséglet • Passzív-szolár technikák alkalmazása • Vastag hőszigetelés • Hőszigetelt nyílászárók • Hagyományos fűtés minimális vagy nincs • Hővisszanyerős szellőzés • Magas komfortszint

  4. Mi az a passzívház? • Alacsony energiafelhasználású ház: 30 kWh/m2,év • Passzívház: Éves fűtési energiafelhasználás: 15 kWh/m2,év • Fűtési hőszükséglet: 10 W/m2 • Egy 10m2-es szobára ez 1db 100W-os izzó • HMV energiafelhasználás optimalizált

  5. Kis passzívház-történelem • Skandinávia: 70-es évektől szigorú hőtechnikai szabályozás • Első alacsony energiafelhasználású épületek: Kína, Kanada, Svédország • 1991. első passzívház: Darmstandt, Kranichstein, Wolfgang Feist, Passivhaus Institut –jobb, mint várták!! • 90-es évek: passzívházak Németo.-ban, Ausztriában, Svájcban, skandináv országokban • 2002: 2000 passzívház Németországban • 2002. Passivhaus Standard – PhPP– állami támogatás • Ma az új építésű házak 10%-a passzív- vagy alacsony energiafelhasználású ház

  6. Passzívház elv • Az ember kimegy a hidegbe • Felvesz egy vastag kabátot • Ami benntartja a saját hőjét • Így nem fázik • Az épület vastag hőszigetelő „kabátot” kap • A veszteségek benn maradnak • A hőnyereségek (emberek, napsugár, háztartási gépek) hasznosulnak • Eredmény: Magas szintű hőkomfort

  7. Mi kell egy jó passzív házhoz? • Magas szintű tervezői munka, speciális követelményekkel, számításokkal • Szakági együttműködése • Minőségi kivitelezői munka • Kevés, de speciális gépészet • Minőségi kontroll az építkezés több fázisában • A titok a részletekben rejlik

  8. Passzívházak szerkezetei • Homlokzati falak: U-érték < 0,15 W/m2K • Jellemző hőszigetelés vastagság: 20-30 cm, • Tetőfödém: U-érték < 0,1 W/m2K (40cm) • Hőhídmentes csomópontok • Kritikus a lábazat és a teraszok, erkélyek, • Kritkusak a hőszigetelés áttörések (csövek stb)

  9. Hőszigetelés Hőszigetetelési rendszerek minden szerkezet típusra: 15-35 cm U=0,1..0,15 W/m2K

  10. Hagyományos és ökológikus szigetelőanyagok • Hagyományos: • Polisztirol (l= 0,0333 - 0,035 W/m K, beépített energia c= 450 kWh/m3) • Ásványgyapot (l= 0,036 - 0.045 W/mK, c= 250 kWh/m3), • Üveggyapot (l= 0,036 - 0,039 W/mK, c= 250 kWh/m3) • Üveghab (l=0,05, magas beépített energia) • Stiropor, neopor (grafit adalék) • Alu-rétegek vákumban (l=0,0001 W/mK) • Ökológikus • Cellulózpehely (l=0,04..0,05, beépített energia: c=50 kWh/m3) • Gyapjúalapú szigetelések (l= 0,037 W/mK) • Kenderrost gyékény (l= 0,05 W/mK) • Természetes parafahulladék (l= 0,06 W/mK) • Fagyapot (l= 0,06..0,085 W/mK)

  11. Nyílászárók

  12. Szellőzés • Szellőzési veszteségek • Légtömör épületben a biológiailag szükséges légcserét biztosítani kell • Kiegyenlített hővisszanyerős szellőzés • Hővisszanyerési hatásfok (PHI: h >75%) • Kiegészítő légfűtés • Jó hatásfok feltétele a légtömörség • Légcsatornában: v < 3 m/s • Befújás: v < 1 m/s • Hangcsillapítók • Egyedi vagy központi • Konyhai elszívás vitatott, de van rá példa • Egyedi szabályozás lehetősége

  13. Energia források • Primer energia források a fűtési rendszerek esetében • Földgáz, több mint 90 % - ban • Szilárd tüzelő anyagok, fa, szén, pellet, • Olaj • Villamos energia

  14. Gázpiac fejlődési korlátai • Az ország gázfogyasztása 11 mrd m3 – ről 14 mrd m3 – re nőtt • A leghidegebb napi felhasználás 64 millió m3 – ról 91 millió m3 – re nőtt • A rendszer kapacitása jelenleg 95 millió m3 / nap

  15. Az infra struktúra alakulása

  16. Magyarországi piaci nagyság

  17. A hőszivattyúk hőforrásai Európában

  18. Hőszivattyúk hőforrásai Magyarországon • 2002 – 2003 70 % víz – víz 15 % talajkollektor 10 % szonda 5 % levegő • 2008 – 2009 75 – 80 % szonda 10 % víz – víz 10 – 15 levegő

  19. Új eszközök, megoldások • Olcsó beruházási értékű hőszivattyúk, új fejlesztésű kompresszorokkal • Napelemek, napkollektorok csatolása a rendszerhez

  20. Standard 5

  21. Standard 7

  22. Éves hőfokgyakoriság, M. ó. átlag

  23. Hőfokgyakoriság, Sopron

  24. Fűtési energia mennyiségének meghatározása • A mindenkori előremenő hőfok • A mindenkori jóságfok • A hőfok gyakoriság függvényében

  25. Új eszközök, megoldások - konkrét példa • „Hagyományos” hőszivattyús fűtési rendszer, primer oldalának költségei • Szondák készítése 1.5 mFt • Aknák, osztók, gyűjtők 1.0 mFt • Hőszivattyú 1.5 – 2 mFt • Puffer, vezérlések stb 1.0 mFt • Szerelés, apró anyagok 1,0 – 1,5 mFt • Összesen: 6,0 – 8,0 mFt

  26. Új eszközök, megoldások - konkrét példa • Levegős hőszivattyú 5 – 7 kW max. teljesítmény tartományban • 0.7 - 1,5 mFt • Beépítési költség 0.3 mFt • Összesen 1.0 - 1.8 mFt • 2.85 kW max teljesítményű napelemek beépítéssel • 3.2 - 3,4 mFt - tól

  27. Új eszközök, megoldások - konkrét példa • 150 nm – es lakóház éves hőszükséglete (alacsony hőszükségletű ház 30 kWh/ a nm • 4.500 kWh / a Villamos áram fogyasztása: E = 4.4 mellett 1.030 kWh / a E = 3.6 mellett 1.250 kWh / a 5 nm napelem teljesítménye cca 1 kW / h Éves hozama cca 1300 kWh / a
