  1. 物理的側面を表現する図 石原研　古賀浩之

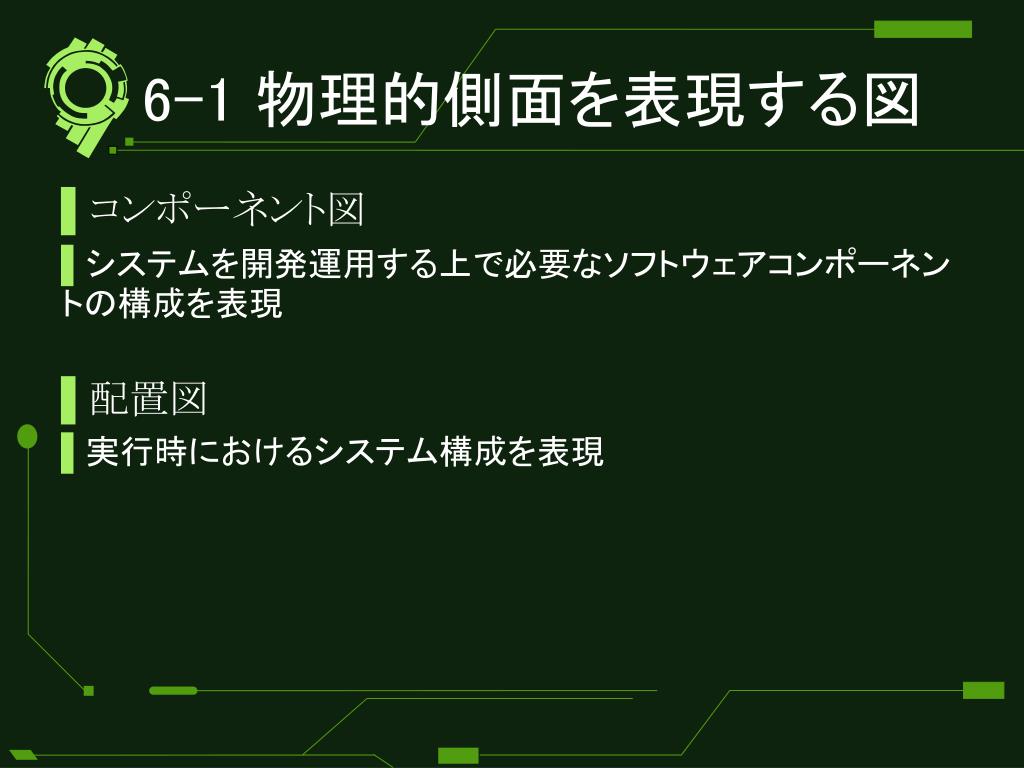

  2. 6-1 物理的側面を表現する図 • コンポーネント図 • システムを開発運用する上で必要なソフトウェアコンポーネントの構成を表現 • 配置図 • 実行時におけるシステム構成を表現

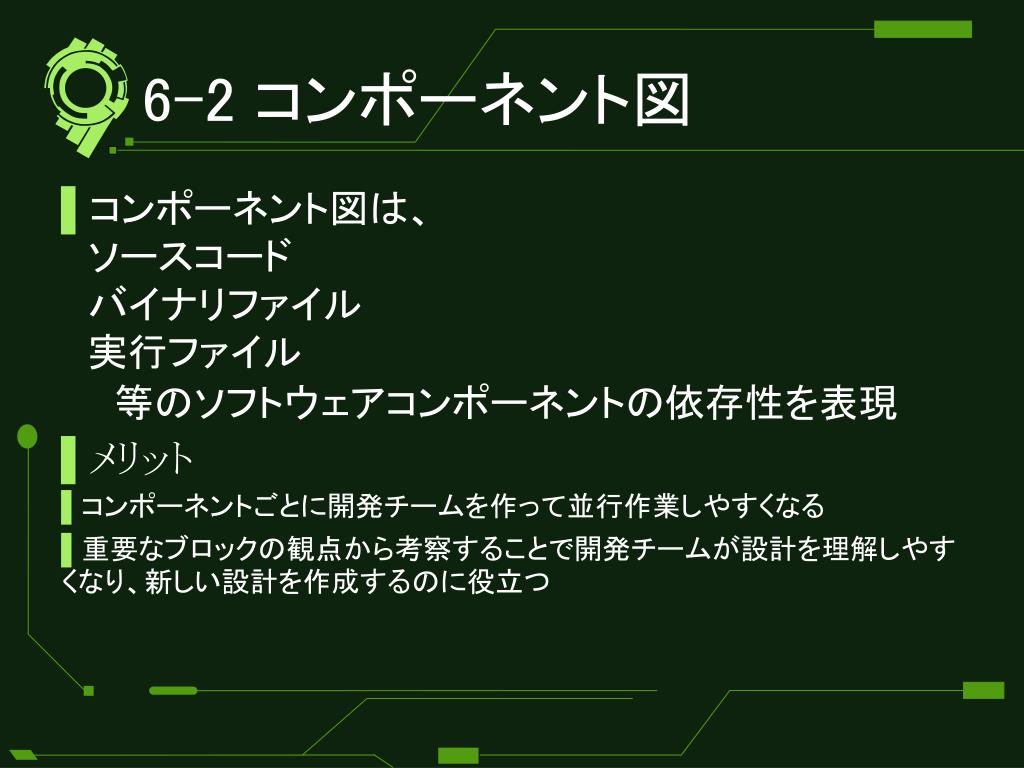

  3. 6-2 コンポーネント図 • コンポーネント図は、　ソースコード　バイナリファイル　実行ファイル　　等のソフトウェアコンポーネントの依存性を表現 • メリット • コンポーネントごとに開発チームを作って並行作業しやすくなる • 重要なブロックの観点から考察することで開発チームが設計を理解しやすくなり、新しい設計を作成するのに役立つ

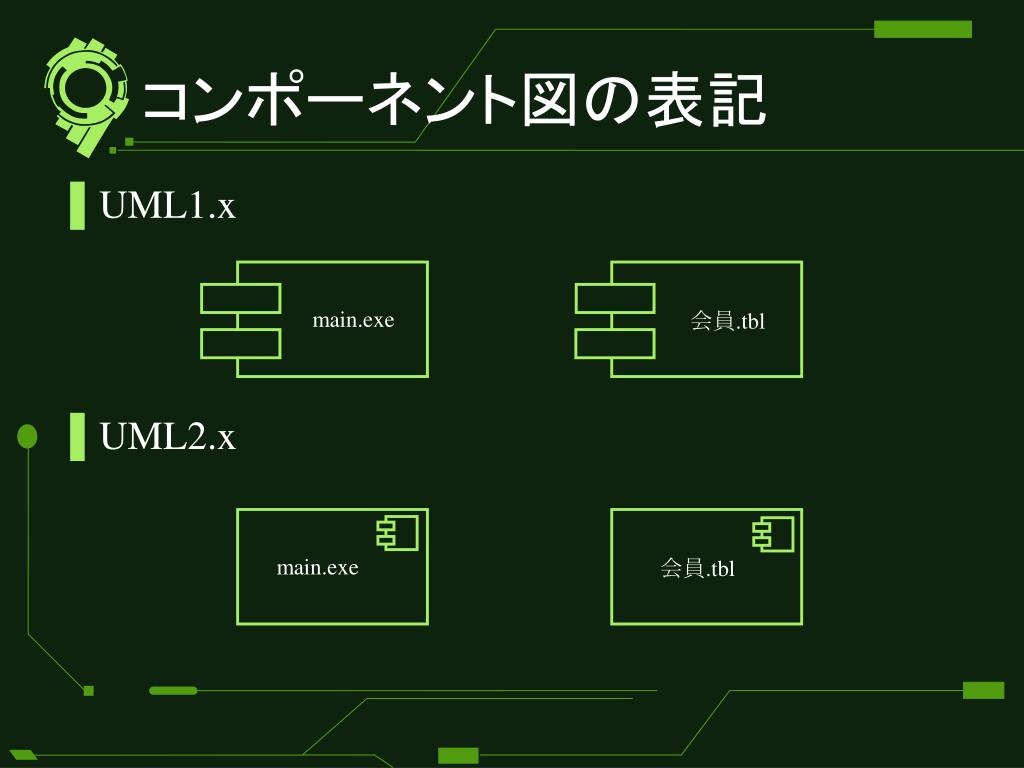

  4. コンポーネント図の表記 • UML1.x • UML2.x main.exe 会員.tbl main.exe 会員.tbl

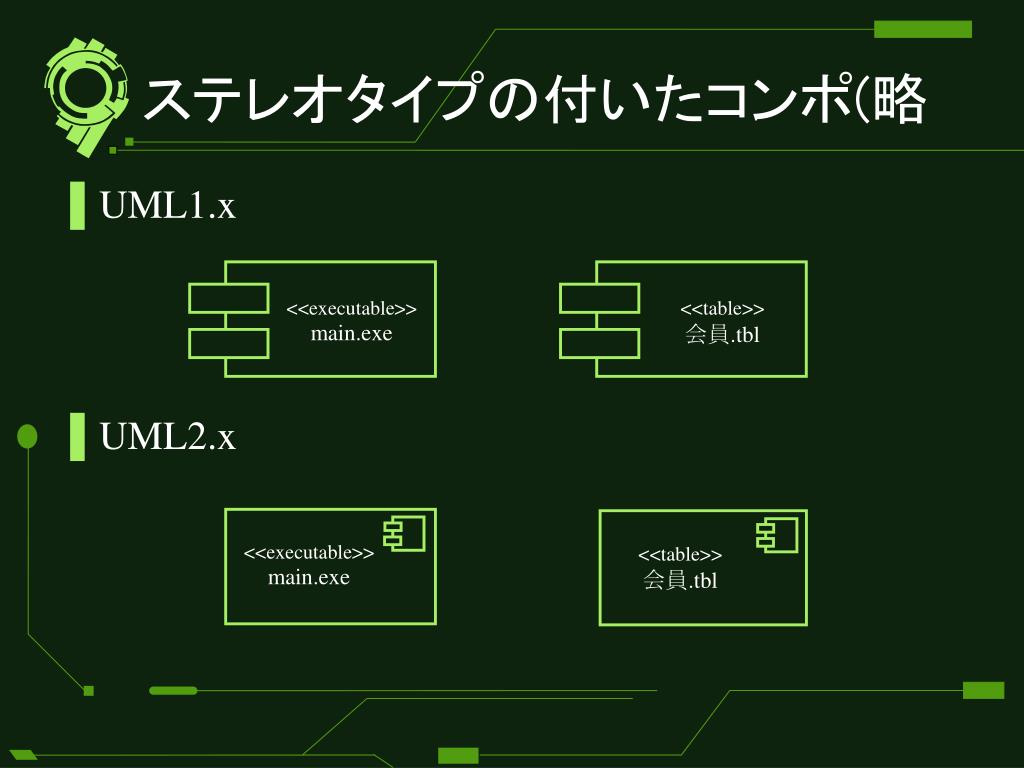

  5. ステレオタイプの付いたコンポ(略 • UML1.x • UML2.x <<executable>> main.exe <<table>> 会員.tbl <<executable>> main.exe <<table>> 会員.tbl

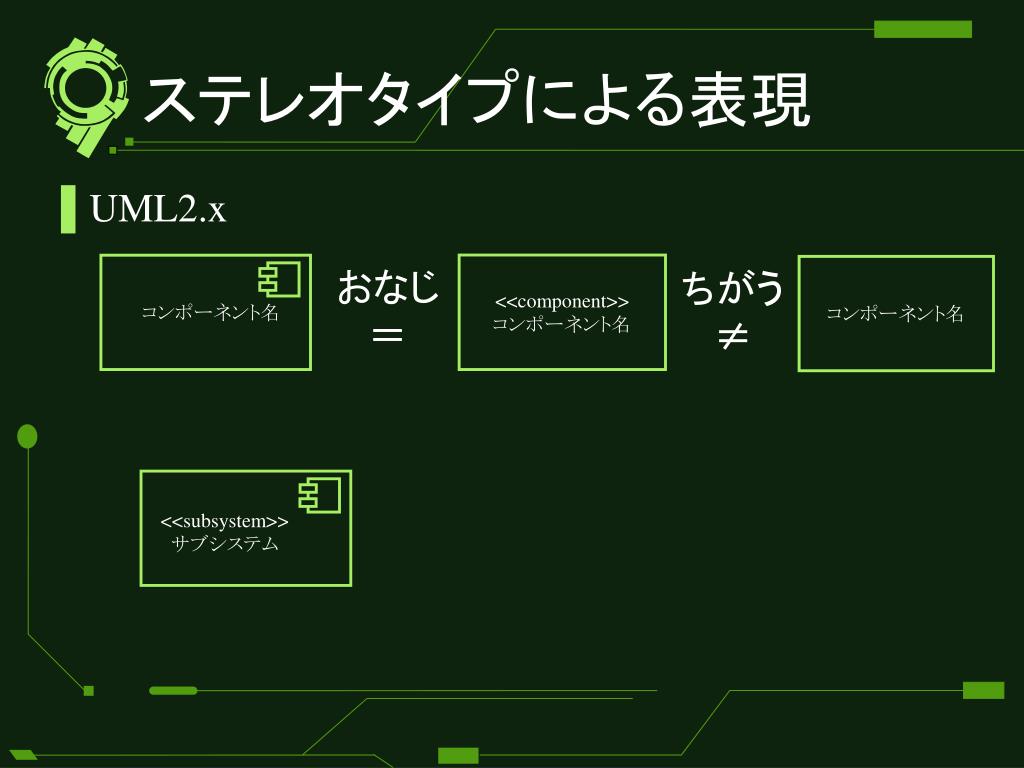

  6. ステレオタイプによる表現 • UML2.x おなじ ＝ ちがう≠ <<component>> コンポーネント名 コンポーネント名 コンポーネント名 <<subsystem>> サブシステム

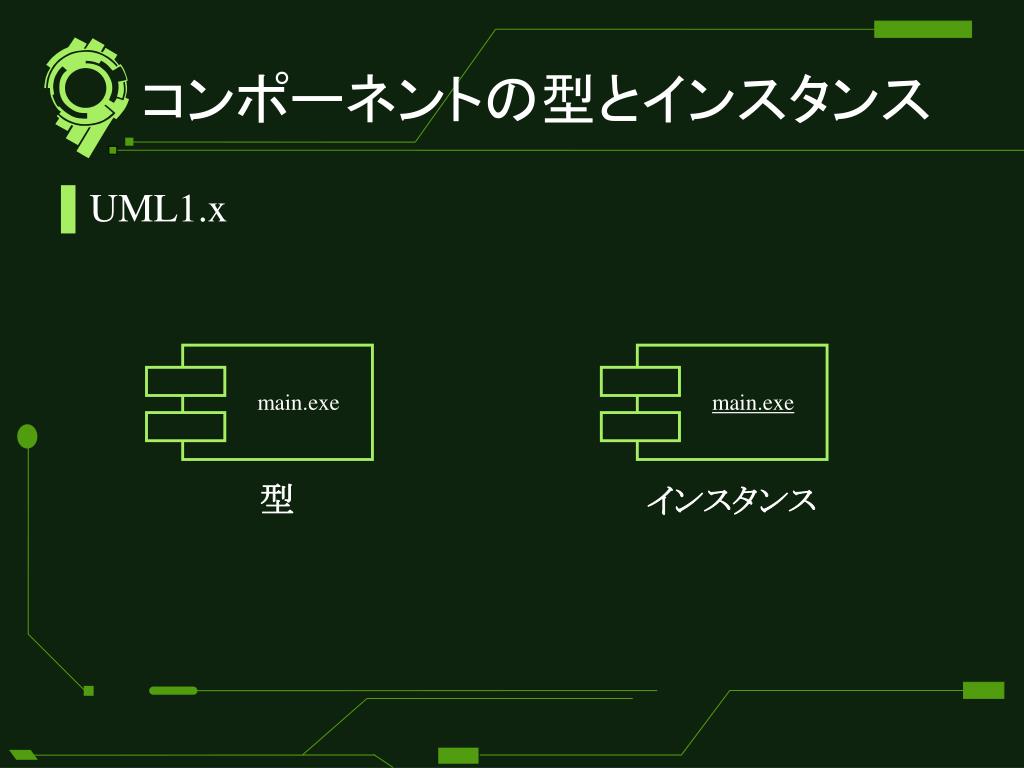

  7. コンポーネントの型とインスタンス • UML1.x main.exe main.exe 型 インスタンス

  8. コンポーネントの依存関係 コンポーネント間の関係は依存関係で表現 コンパイルの依存関係 実行ファイルの依存関係

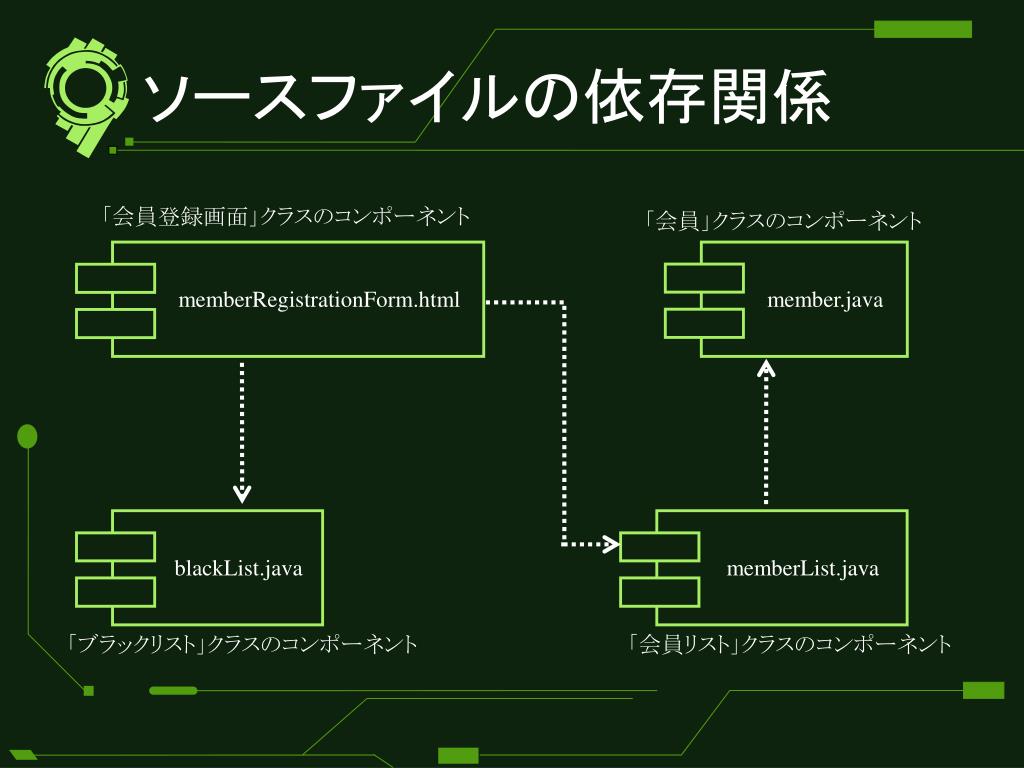

  9. ソースファイルの依存関係 「会員登録画面」クラスのコンポーネント 「会員」クラスのコンポーネント memberRegistrationForm.html member.java blackList.java memberList.java 「ブラックリスト」クラスのコンポーネント 「会員リスト」クラスのコンポーネント

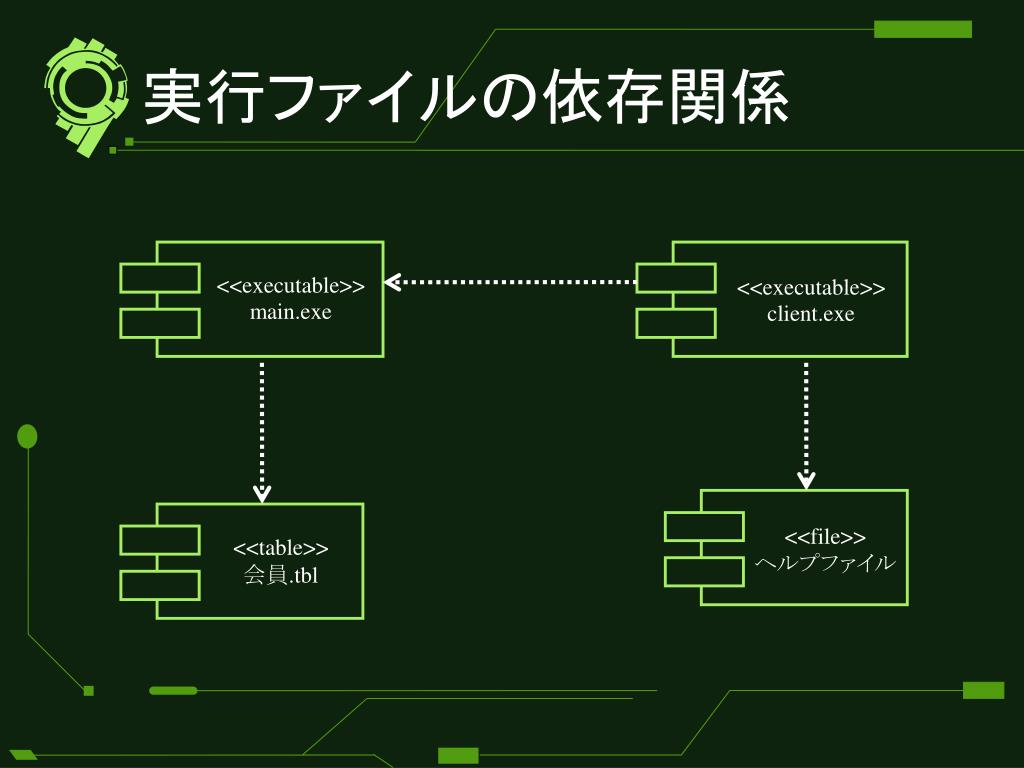

  10. 実行ファイルの依存関係 <<executable>> main.exe <<executable>> client.exe <<file>> ヘルプファイル <<table>> 会員.tbl

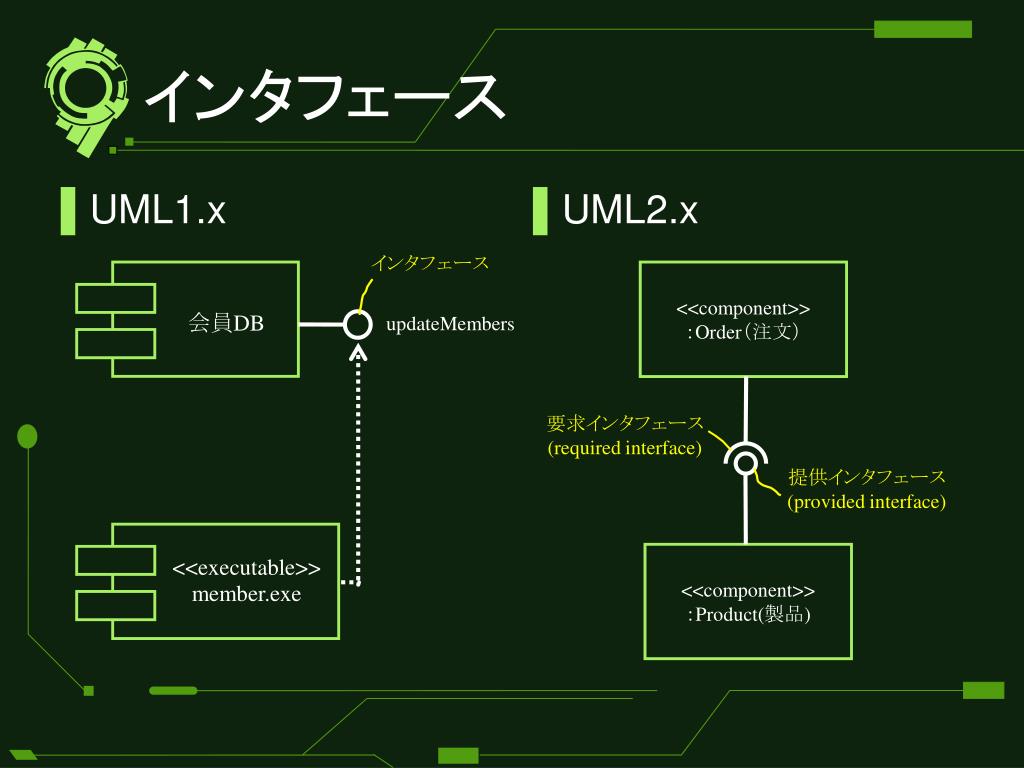

  11. インタフェース UML1.x UML2.x インタフェース <<component>> ：Order（注文） 会員DB updateMembers 要求インタフェース (required interface) 提供インタフェース (provided interface) <<executable>> member.exe <<component>> ：Product(製品)

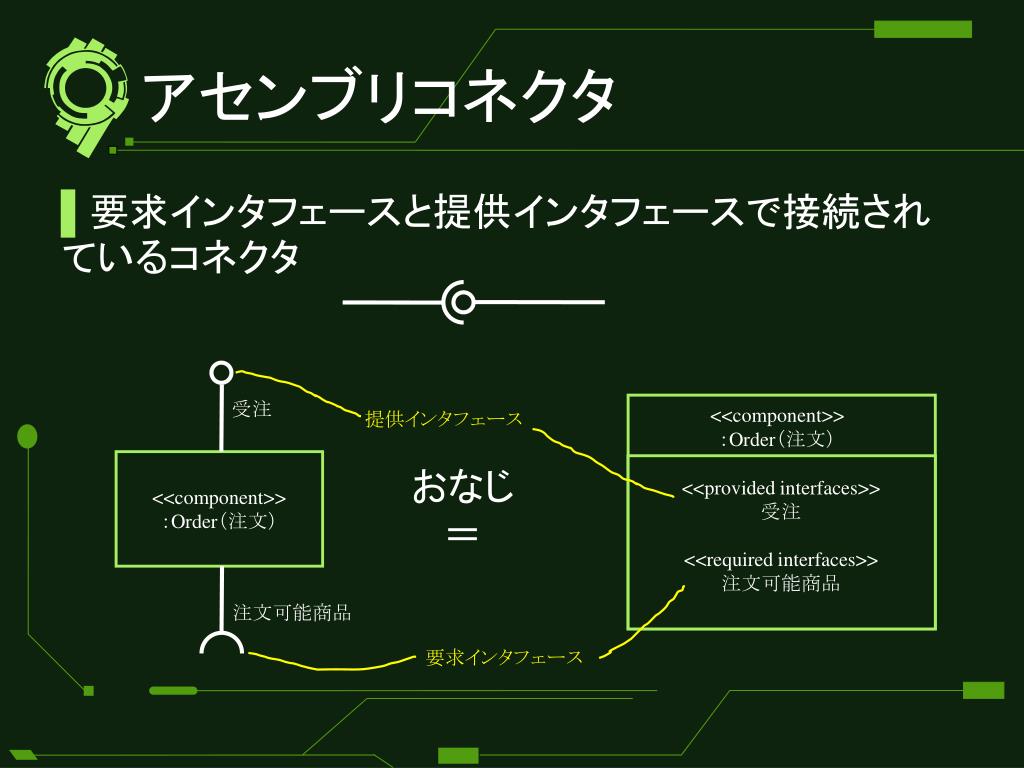

  12. アセンブリコネクタ 要求インタフェースと提供インタフェースで接続されているコネクタ 受注 <<component>> ：Order（注文） 提供インタフェース おなじ ＝ <<provided interfaces>> 受注 <<required interfaces>> 注文可能商品 <<component>> ：Order（注文） 注文可能商品 要求インタフェース

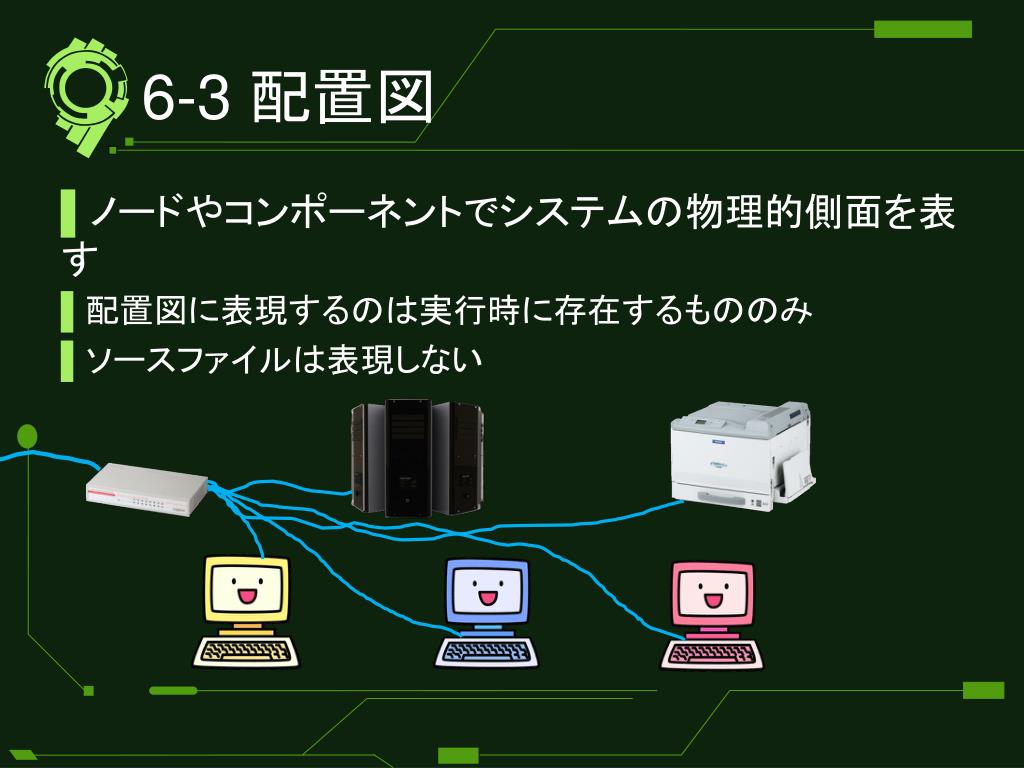

  13. 6-3 配置図 • ノードやコンポーネントでシステムの物理的側面を表す • 配置図に表現するのは実行時に存在するもののみ • ソースファイルは表現しない

  14. ノード 計算を実行するリソースを表す メモリや処理機能を持つものを指す ノードにも型とインスタンスがある ノード PC ノード名

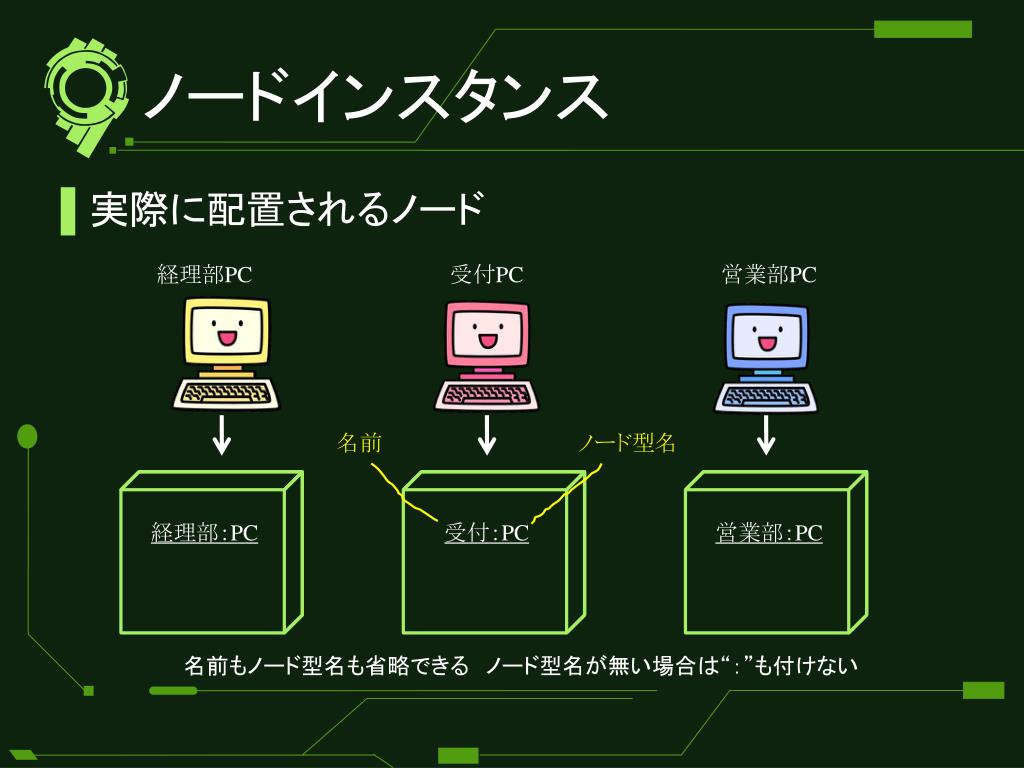

  15. ノードインスタンス 実際に配置されるノード 経理部PC 受付PC 営業部PC 名前 ノード型名 経理部：PC 受付：PC 営業部：PC 名前もノード型名も省略できる　ノード型名が無い場合は“：”も付けない

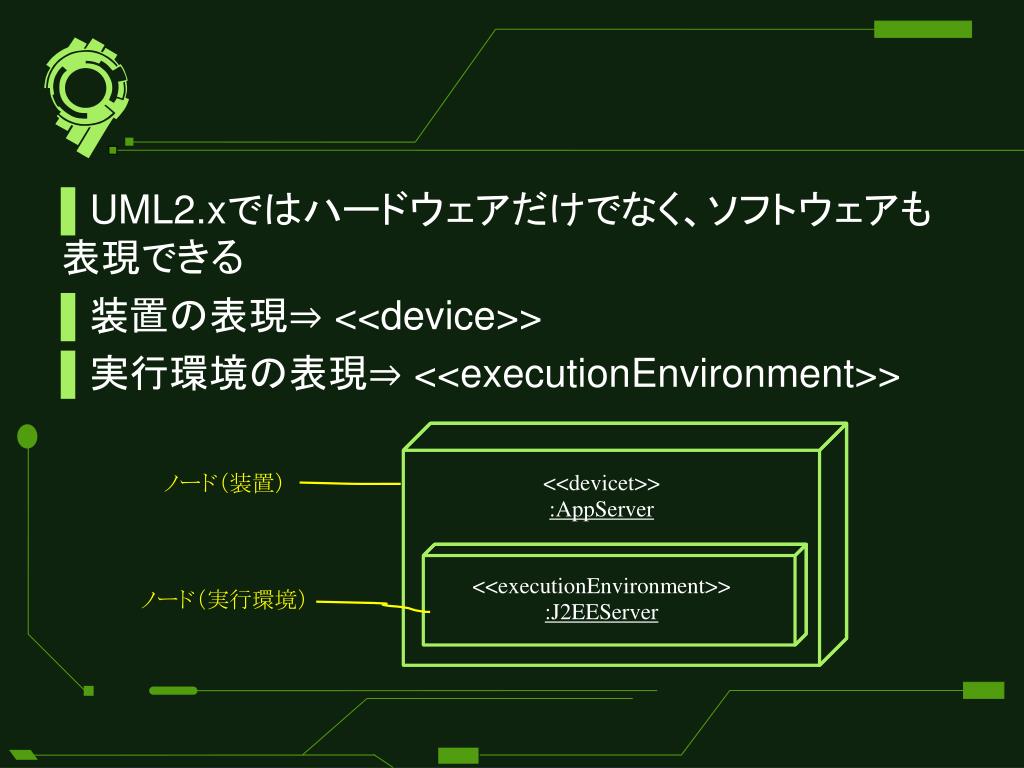

  16. UML2.xではハードウェアだけでなく、ソフトウェアも表現できるUML2.xではハードウェアだけでなく、ソフトウェアも表現できる 装置の表現⇒ <<device>> 実行環境の表現⇒ <<executionEnvironment>> ノード（装置） <<devicet>> :AppServer <<executionEnvironment>> :J2EEServer ノード（実行環境）

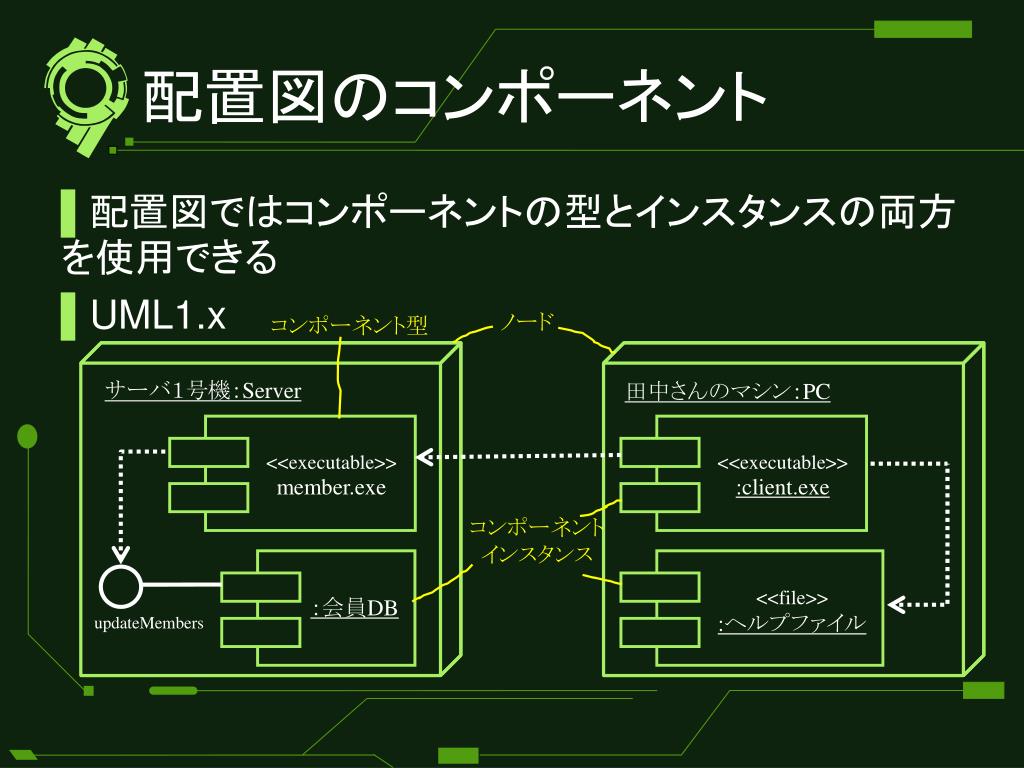

  17. 配置図のコンポーネント 配置図ではコンポーネントの型とインスタンスの両方を使用できる UML1.x ノード コンポーネント型 サーバ１号機：Server 田中さんのマシン：PC <<executable>> member.exe <<executable>> :client.exe コンポーネント インスタンス <<file>> :ヘルプファイル ：会員DB updateMembers

  18. 成果物 UML2.xではコンポーネントの代わりに成果物を配置する 成果物の表記 <<artifact>> member.exe member.exe

  19. 成果物を使った表現 ノード （装置） ノード （実行時間） <<device>> 田中さんのマシン：PC <<device>> サーバ１号機：Server <<executionEnvironment>> :UnixOS <<executionEnvironment>> :Windows updateMembers <<executable>> member.exe <<executable>> :client.exe 成果物 ：会員DB <<file>> :ヘルプファイル

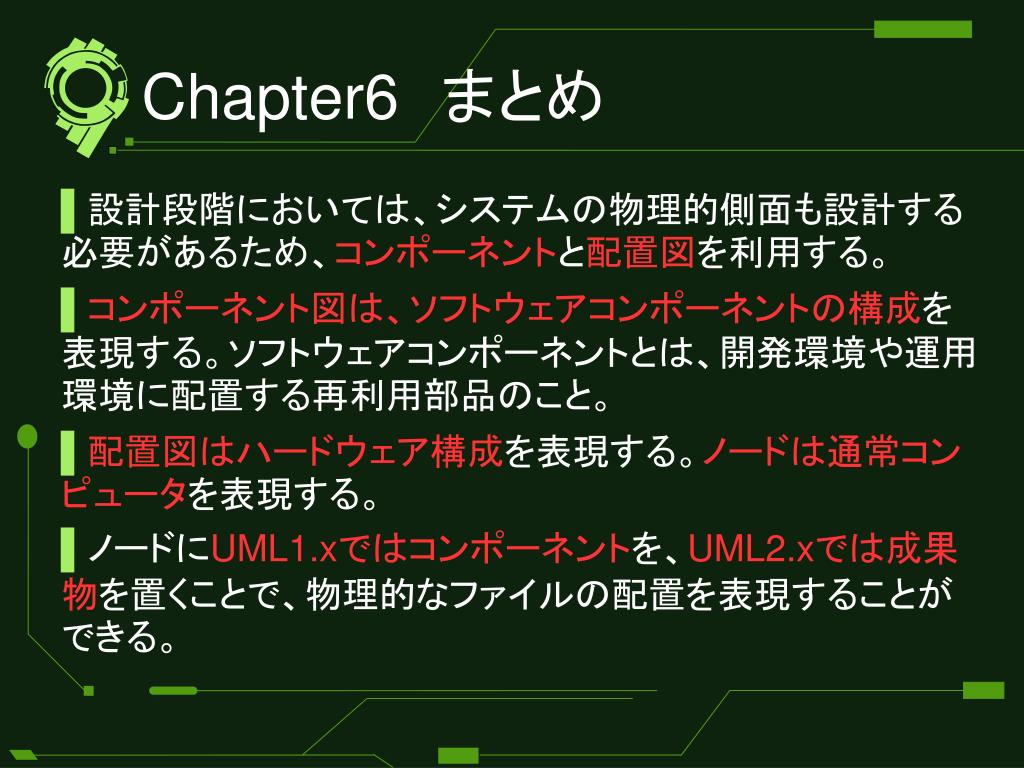

  20. Chapter6　まとめ 設計段階においては、システムの物理的側面も設計する必要があるため、コンポーネントと配置図を利用する。 コンポーネント図は、ソフトウェアコンポーネントの構成を表現する。ソフトウェアコンポーネントとは、開発環境や運用環境に配置する再利用部品のこと。 配置図はハードウェア構成を表現する。ノードは通常コンピュータを表現する。 ノードにUML1.xではコンポーネントを、UML2.xでは成果物を置くことで、物理的なファイルの配置を表現することができる。

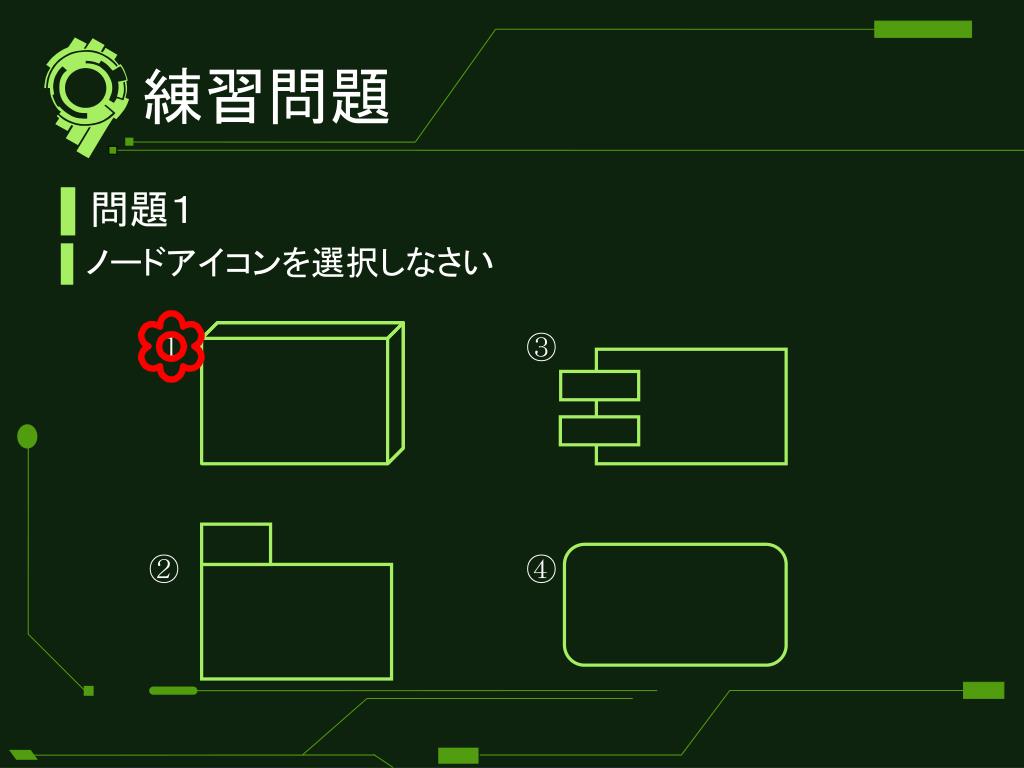

  21. 練習問題 問題１ ノードアイコンを選択しなさい ① ③ ② ④

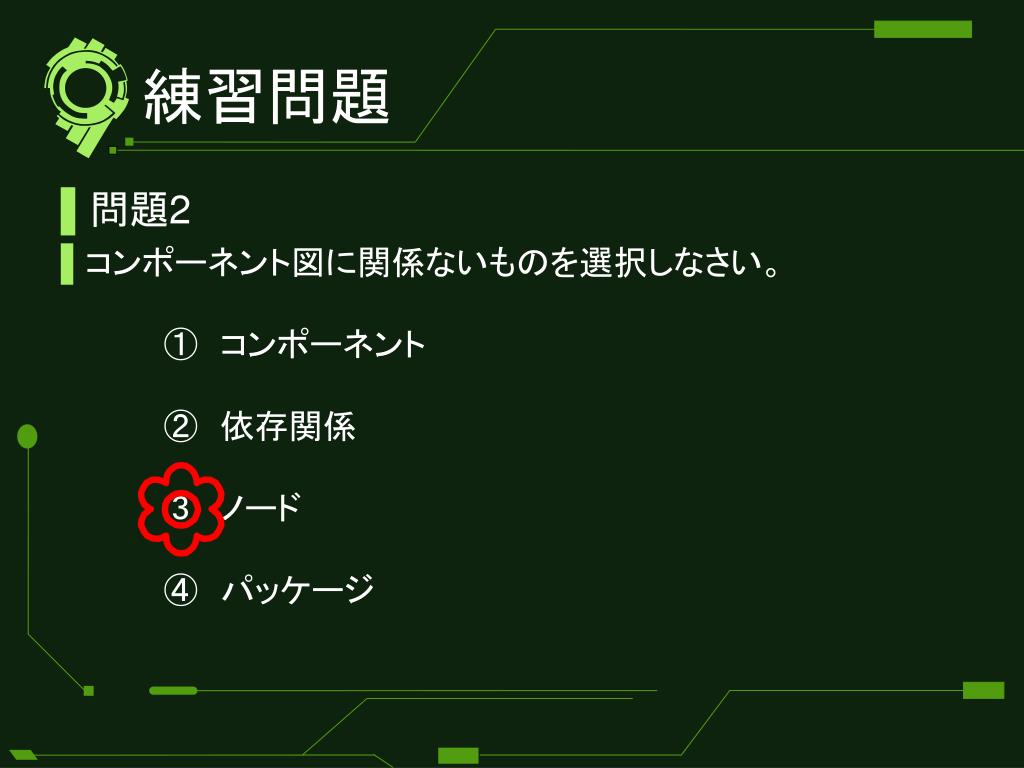

  22. 練習問題 問題2 コンポーネント図に関係ないものを選択しなさい。①　コンポーネント②　依存関係③　ノード④　パッケージ

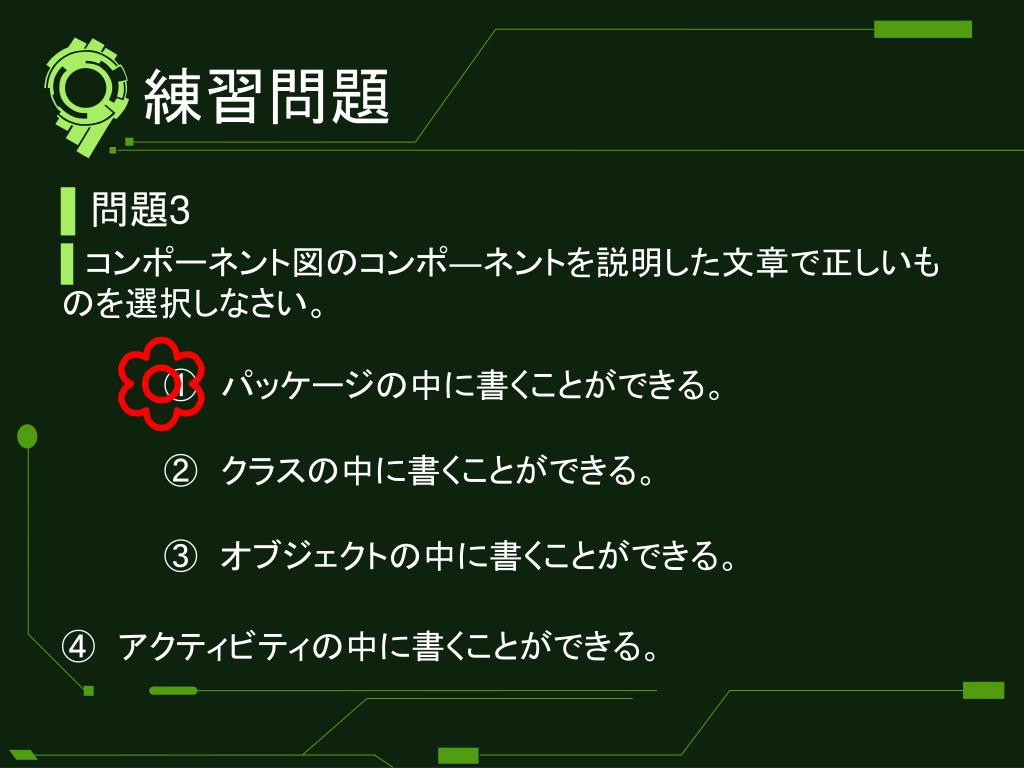

  23. 練習問題 問題3 コンポーネント図のコンポ―ネントを説明した文章で正しいものを選択しなさい。①　パッケージの中に書くことができる。 ②　クラスの中に書くことができる。 ③　オブジェクトの中に書くことができる。 ④　アクティビティの中に書くことができる。

  24. 練習問題 問題4 コンポーネントの提供インタフェースとして正しいものを選択しなさい。①②③④

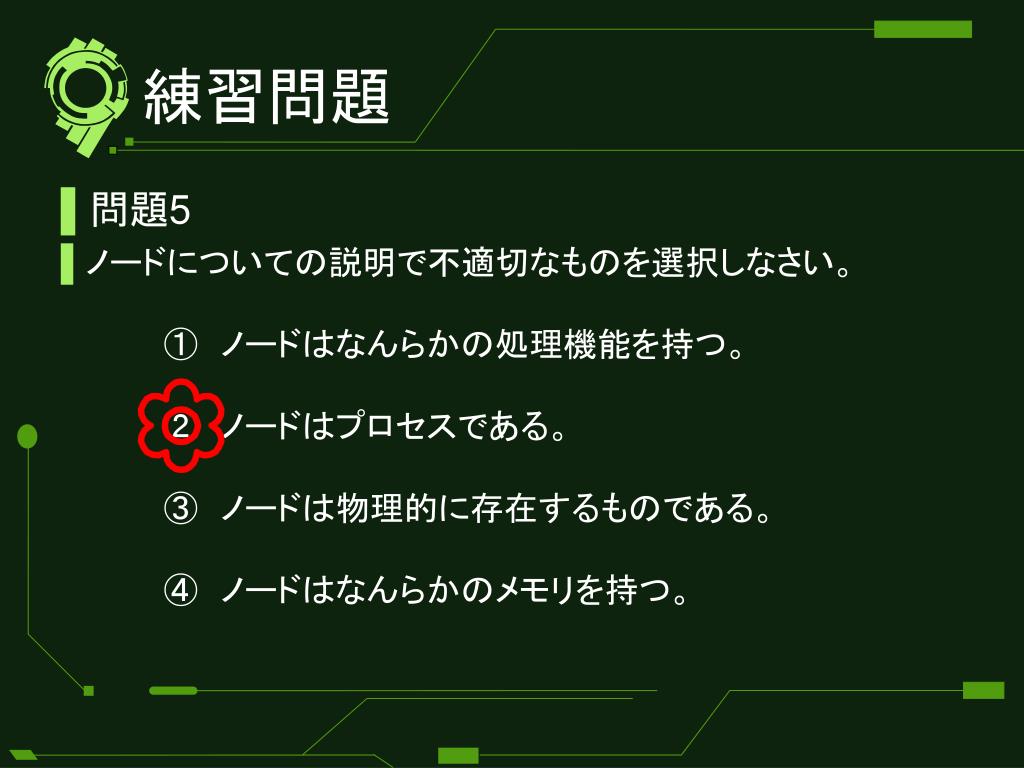

  25. 練習問題 問題5 ノードについての説明で不適切なものを選択しなさい。①　ノードはなんらかの処理機能を持つ。②　ノードはプロセスである。③　ノードは物理的に存在するものである。④　ノードはなんらかのメモリを持つ。
